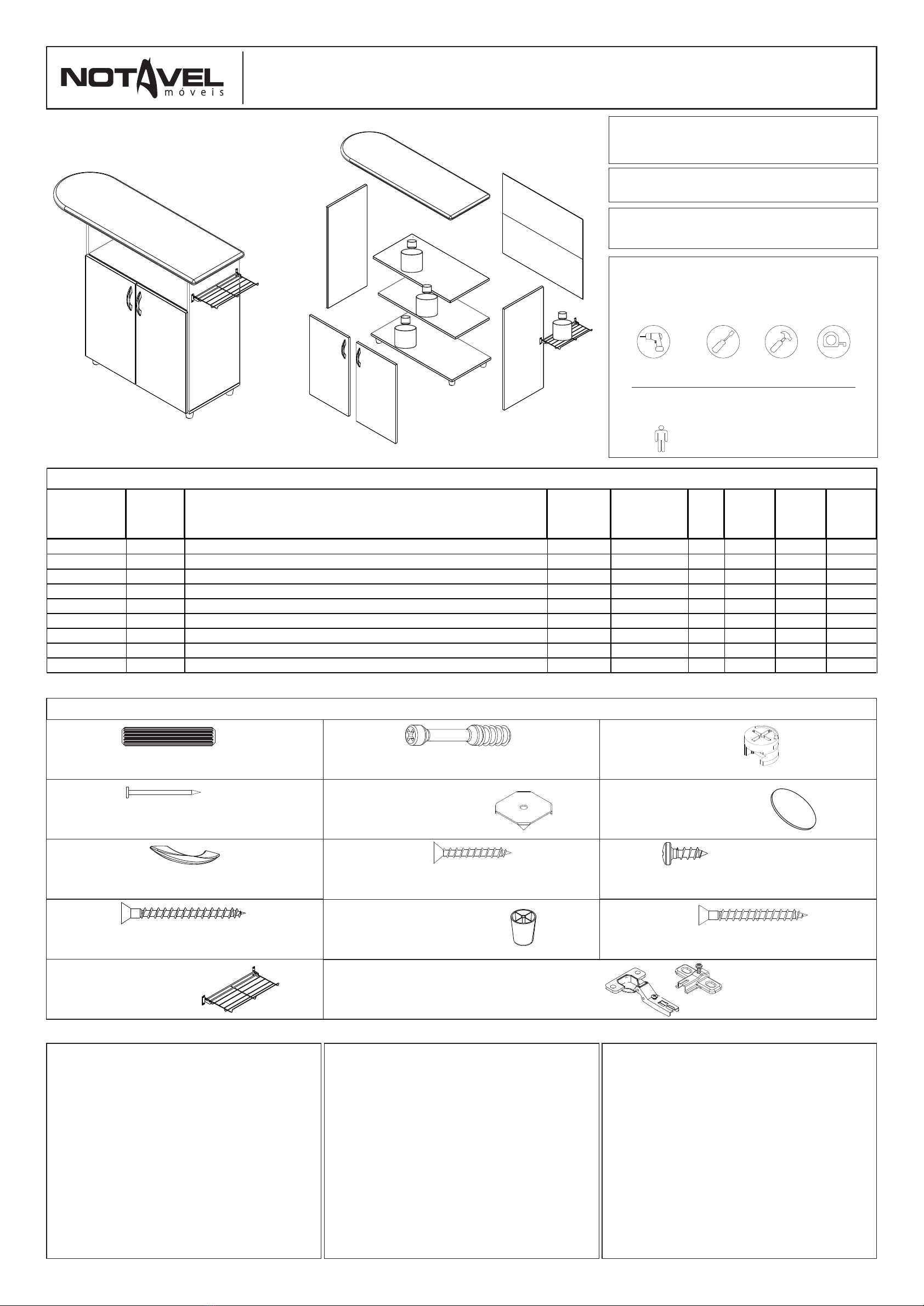

Notável Móveis 55012 User manual

2
C
TAMBOR MINIFIX 12x9mm
BARRIL MINIFIX 12x9mm
12X9mm MINI-FIX BARREL
16
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL 2
B
PARAFUSO MINIFIX 5x31mm
TORNILLO MINIFIX 5x31mm
5X31mm MINI-FIX SCREW
30
D
PREGO 23x4mm
CLAVO 23x4mm
23X4MM NAIL 4
FUNDO JUNÇÃO METÁLICO 13X13mm
FONDO JUNCIÓN METÁLICO 13x13mm
METALIC BOTTOM JUNCTION 13X13mm
EEE R
TAPA FURO ADESIVO PLÁSTICO 15mm
TAPA-AGUJERO ADHESIVO PLÁSTICO 15mm
15MM PLASTIC ADHESIVE HOLE COVER
2
S
PUXADOR PLÁSTICO CROMADO
MANIJA PLÁSTICA CROMADA
CHROME PLASTIC HANDLE
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
W20
X
PARAFUSO 4X12mm CABEÇA PANELA
4X12mm CABEZA CUCHARA
4X12mm PAN HEAD SCREW
2
Y
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW 4
PARAFUSO 4x35mm CABEÇA CHATA
TORNILLO 4X35mm CABEZA PLANA
4X35MM FLAT HEAD SCREW
PF
4
PE
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
8
1
Y
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
SF
SUPORTE PARA FERRO
SOPORTE PARA HIERRO ELECTRICO
SUPPORT FOR ELECTRIC IRON
4
4
M
DOBRADIÇA CURVA 26mm COM CALÇO 5mm - METÁLICA
BISAGRA CURVA 26mm CON CALZO 5mm - METÁLICA
26mm METAL CURVE HINGE WITH 5mm WEDGE
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
01. A marcação com o código do produto e o número das peças nas fitas aparentes pode ser removida
com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser quitados con
paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with cloth and
alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos
prazos aqui indicados, mediante apresentação deste
certificado e da nota fiscal.
Para que o produto esteja assegurado pela
garantia conferida neste documento, o cliente deverá
adotar as seguintes orientações e cuidados quanto à
montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as
instruções do manual de montagem que será
fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel
deve-se evitar maus tratos, como por exemplo: bater
portas e gavetas, arrastar ou riscar o móvel, umidade
ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável
Móveis problemas que tenham origem na utilização
dos produtos de forma inadequada ou quebra do
móvel em função do excesso de peso por colocação
de pedras de granito, mármore e outros.
- O peso suportado por cada prateleira deverá
obedecer os valores indicados na ilustração.
Também não serão de responsabilidade da
Notável Móveis, problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel
em lo cai s i mpr ópr ios e nã o d e de t iz a dos
periodicamente.
- Todo e qualquer recorte ou alteração nos
móveis.
- Uso de produtos de limpeza ou abrasivos não
recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a
limpeza dos móveis seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente
de gaveta), internas, vidros e espelhos, a limpeza
deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida,
deverá ser passado um pano limpo e seco.
Em caso de transferência do móvel para local
diverso, esta só poderá ocorrer através de
profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo
seja levantado do chão. O produto não deve ser
arrastado, pois avarias no manuseio e transporte,
não estão contempladas na garantia.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias,
conforme prevista no artigo 26 do Código do
Consumidor, a contar da efetiva entrega do produto,
desde que observadas as condições normais de uso
e conservação. Essa garantia cobre defeitos de
fabricação.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del periodo en el
presente documento, con la presentación de este
certificado y la factura.
Para que el producto esté garantizado por la
garantía dada en este documento, el cliente debe
tomar las siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo las
i ns t r u c c i o n es d e e n sa m b l a j e q u e s e r á n
proporcionadas con la entrega del producto.
Para el uso adecuado y la conservación del
mueble se debe evitar los malos tratos, tales como:
golpear puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y la
exposición al sol para evitar un posible cambio en el
color original de los muebles.
No será responsabilidad de Notável Móveis
problemas que se originen en el uso de los productos
de forma inapropiada o ruptura del mueble en función
de exceso de peso mediante la colocación de piedras
de granito, mármol y otros.
- El peso soportado por cada estante debe
cumplir con los valores indicados en la ilustración.
Tampoco serán responsabilidad de Notável
Muebles los problemas que se originan en:
- Instalaciones eléctricas o hidráulicas.
- Acciones de termitas u otras plagas.
- Almacenamiento y cambio del mueble en
locales inapropiados y no fumigados periódicamente.
- Todo y cada corte o cambio en los muebles.
- Uso de productos de limpieza o abrasivos no
recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se recomienda
que la limpieza de los muebles sea hecha como sigue:
En las partes externas (puertas, laterales y
frontales de cajón), internas, vidrios y espejos, la
limpieza debe ser hecha con paño limpio y
ligeramente humedecido con agua y jabón suave. A
continuación, se debe pasar un paño limpio y seco.
En el caso del traslado del mueble a otro sitio,
esto sólo puede ocurrir a través de profesionales
especializados, y para el manejo del mueble se
requiere que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues daños en la
manipulación y el transporte no están cubiertos por la
garantía.
PERÍODO DE GARANTÍA
El plazo de garantía será de noventa (90) días,
conforme dispuesto en el artículo 26 del Código de
Consumidor, a contar de la fecha de entrega real del
producto, teniendo debidamente en cuenta las
condiciones normales de uso y almacenamiento. Esta
garantía cubre defectos de fabricación.
COD: 55012
TÁBUA DE PASSAR CRIATIVA
TABLA DE PLANCHAR CREATIVA
CREATIVE IRONING BOARD
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 860x1180x360mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
WARRANTY TERM
This warranty shall be applied within the time
limits specified herein, by presentation of this
certificate and invoice.
In order for the product to be covered by the
warranty provided in this document, the client should
follow the following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out according to the
instructions in the assembly manual which is
supplied with the product at the time of delivery.
For proper use and conservation of this
furniture, mistreatment should be avoided, such as
hitting doors and drawers, dragging or scratching the
furniture, excessive moisture or heat to avoid
possible changes in its original color.
Problems from improper use of the products
as breaking of the furniture due to the excess weight
by installation of granite, marble, and others will not
be the responsibility of Notável Móveis
- The weight withstood by each shelf/drawer
must comply with the values indicated in illustration.
It will not be responsibility of the Notável
Móveis either problem from:
- Electrical or hydraulic installations.
- Actions of termites or other pests.
- Storage and moving of the furniture in
inappropriate places and not fumigated periodically.
- Any trimming or alteration in the furniture.
- Use of cleaning agents or abrasives not
recommended.
UPKEEP AND CLEANING
For durability, it is recommended that the
furniture be cleaned this way:
In the outer parts (doors, sides and drawer
front), inside, glass and mirrors, the cleaning should
be done with a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry cloth should
be used.
In case of transfer of the furniture to a different
place, this can only be done by specialized
professionals, and for the moving of the furniture it is
necessary that it is lifted off the ground. It should not
be dragged because malfunctions due to handle and
moving are not covered by the warranty.
WARRANTY TIME
The warranty time shall be ninety (90) days, as
provided in article 26 of the Consumer Code, as of the
effective delivery of the product, provided that normal
conditions of use and conservation are observed.
This warranty covers manufacturing flaws.
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
PÁGINA | PAGINA | PAGE: 01
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
5
7
6
4
3
8
1
2
7
8
5kg
3kg
3kg
2kg
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
55012 1 BASE INFERIOR | BASE INFERIOR | LOWER BASE MDP 46059-01 1 712 345 15
55012 2 LATERAL ESQUERDA | LATERAL IZQUIERDA | LEFT SIDE MDP 46060-02 1 770 345 15
55012 3 PRATELEIRA CENTRAL | REPISA CENTRAL | CENTRAL SHELF MDP 46061-03 1 680 300 15
55012 4 PRATELEIRA SUPERIOR | ESTANTE SUPERIOR | UPPER SHELF MDP 46062-04 1 680 345 15
55012 5 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE MDP 46063-05 1 770 345 15
55012 6 TAMPO ESTOFADO | CUBIERTA TAPIZADA | UPHOLSTERY TOP MDP 41112-06 1 1070 355 15
55012 7 PORTA DIR/ESQ | PUERTA DER/IZQ | RIGHT/LEFT DOOR MDP 46065-07 2 600 345 15
55012 8 FUNDO | FONDO | BOTTOM HDF 46066-08 2 700 300 3
55012 9 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET - 46067-09 1 - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE

PASSO 1
PASO 1
STEP 1
1 - Posicione os calços de dobradiça M nas marcações da
lateral 2 e 5 e fixe-os com os parafusos X (4x12mm)
2 - Encaixe as cavilhas A (6x30mm) no topo e na base da
lateral 2 e 5
1 – Posicione los calzos de bisagra M en las marcas de la
lateral 2 y 5, y fíjelos con los tornillos X (4x12mm).
2 – Encaje las clavijas A (6x30mm) en el alto y en la base
de la lateral 2 y 5.
1 - Place the M hinge wedges on the 2 and 5 side markings,
and secure them with (4x12mm) X screw.
2 - Fit in the (6x30mm) A pegs on the top & bottom of the
pieces 2 & 5.
PÁGINA | PAGINA | PAGE: 02
B2
6
M4
A8
2
X8
5
PF 4
PE 4
1
A8
3
4
Y8
4
3
1
2
5
PASSO 10
PASO 10
STEP 10
1 - Para montar a porta, encaixe as dobradiças M nos
calços M travando-a no parafuso indicado com o
número 1 abaixo:
1 - Para ensamblar la puerta, encaje las bisagras M en
los calzos M trabandola en el tornillo indicado con el
número 1 a continuación:
1 - To assemble the door, fit the M hinges on the M
wedges, locking it on the screw indicated with the
number 1 below:
PASSO 2
PASO 2
STEP 2
1 - Alinhe os pés PE na base 1 e fixe-os com os parafusos
PF (4x35mm)
1 - Alinear las patas PE en la base 1 y fijarlos con los
tornillos PF (4x35mm)
1 - Align the PE foots to base 1 and fix them with PF
(4x35mm) screws
PASSO 3
PASO 3
STEP 3
1 - Encaixe as cavilhas A (6x30mm) no topo das peças
3 e 4
1 - Encaje las piezas A (6x30mm) en el alto de las
piezas 3 y 4
1 - Fit the A (6x30mm) dowels to the top of pieces 3 and
4
PASSO 5
PASO 5
STEP 5
1 - Insira os minifix B na parte inferior da peça 6
1 - Insertar los tornillos minifix B en la parte inferior de la
pieza 6
1 - Insert the B minifix to lower part of piece 6
PASSO 4
PASO 4
STEP 4
1 - Encaixe as peças 3 e 4 entre as peças 2 e 5 e fixe-as
com os parafusos Y (3,5x40mm)
2 - Encaixe a peça 1 na base das peças 2 e 5 e
fixe-as com os parafusos Y (3,5x40mm)
1 - Encaje las piezas 3 y 4 entre las piezas 2 y 5 y fijelas
con los tornillos y (3,5x40mm)
2 - Encaixe la pieza 1 en la base de las piezas 2 y 5 y fijelas
con los tornillos Y (3,5x40mm)
1 - Fit the parts 3 and 4 between the pieces 2 and 5 and fix
them with Y (3,5x40mm) screws
2 - Fit the piece 1 to the base of parts 2 and 5 and fix them
with Y (3,5x40mm) screws
8
8
PASSO 6
PASO 6
STEP 6
1 - Encaixe a peça 6 nas peças 2 e 5
2 - Insira os tambores de minifix C nas laterais das peças 2
e 5 gire-os até travar
3 - Cole os tapa furos R sobre os tambores
1 - Encaje la pieza 6 en las piezas 2 y 5
2 - Insertar los barriles de minifix C en los lados de las
piezas 2 y 5 y gire hasta que se trabe
3 - Pegue los tapa agujeros L sobre los barriles
1 - Fit the piece 6 to the parts 2 and 5
2 - Insert the C minifix barrels on sides of parts 2 and 5 and
turn to lock
3 - Glue the L adhesive hole cover on the barrels
C2
R2
6
5
2
PASSO 7
PASO 7
STEP 7
1 - ATENÇÃO: Antes de fixar os fundos verifique o esquadro
do armário
2 - Alinhe a peça 8 as laterais e a base e fixe-a com os
pregos D
3 - Em seguida alinhe a outra peça 8 e fixe-a com os pregos
D nas laterais e na prateleira superior
4 - Na junção entre as peças 8 utilize os pregos D em
conjunto com os fixadores E
1 - ATENCIÓN: Antes de arreglar los fondos, verifique el
cuadrado del gabinete
2 - Alinear la pieza 8 con los lados y la base y fijarla con
clavos D
3 - A continuación, alinee la otra pieza 8 y fíjela con clavos D
en los laterales y en el estante superior
4 - Al unir las piezas 8, utilice los clavos D junto con los
sujetadores E
1 - ATTENTION: Before fixing the bottoms check the square
of the cabinet
2 - Align the piece 8 with the sides and the base and fix it
with D nails
3 - Then align the other piece 8 and fix it with D nails on the
sides and on the upper shelf
4 - At the junction between the pieces 8 use D nails together
the fasteners E
D30
E4
PASSO 8
PASO 8
STEP 8
1 - Encaixe as dobradiças M na porta 7 e fixe-as com os
parafusos X (4x12mm)
1 - Encaje las bisagras M en la puerta 7 y fijelas con los
tornillos X (4x12mm)
1 - Fit the M hinges on doors 7 and fix it with X (4x12mm)
screws
8
X
4
M
7
PASSO 9
PASO 9
STEP 9
1 - Alinhe os puxadores S nos furos da porta 7 e fixe-os
com os parafusos W (3,5x25mm)
1 - Alinear las manijas S en los agujeros de la puerta 7
y fijelos con los tornillos W (3,5x25mm)
1 - Align the S handles on the holes of door 7 and fix
them with W (3,5x25mm)
4
2
W
S
7
1
7
PASSO 11
PASO 11
STEP 11
1 - Alinhe o porta ferro SF na lateral 5 e fixe-o com os
parafusos X (4x12mm)
1 - Alinear el soporte para hierro electrico SF en el lado
5 y fijarlo con los tornillos X (4x12mm)
1 - Align the SF eletric iron support on side 5 and fix it
with X (4x12mm)
X4
SF 1
5
M
4
4
M
