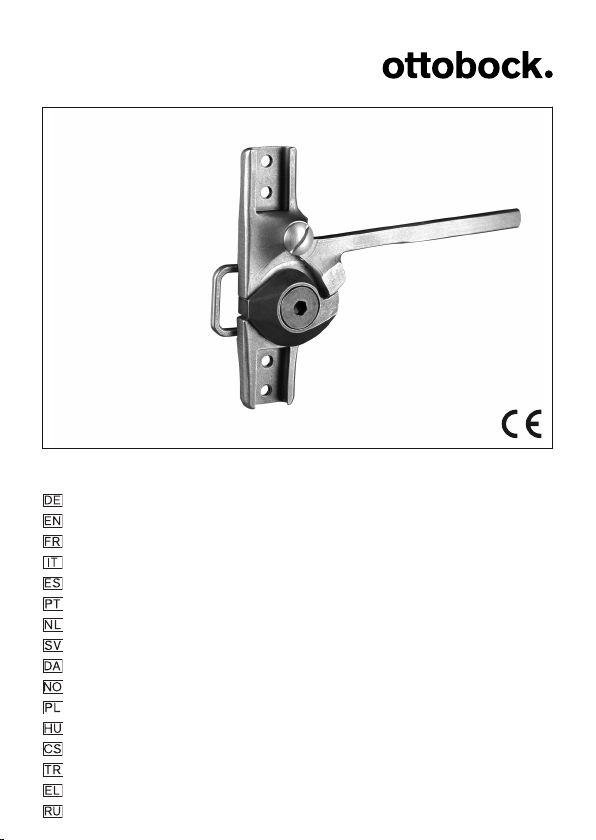

Otto Bock 17B44 User manual

17B44
Gebrauchsanweisung ................................................................ 3
Instructions for use .................................................................... 9
Instructions d'utilisation ............................................................. 14
Istruzioni per l’uso ..................................................................... 21
Instrucciones de uso ................................................................. 27
Manual de utilização .................................................................. 34
Gebruiksaanwijzing ................................................................... 40
Bruksanvisning ......................................................................... 47
Brugsanvisning ......................................................................... 52
Bruksanvisning ......................................................................... 58
Instrukcja użytkowania ............................................................... 64
Használati utasítás .................................................................... 70
Návod k použití ......................................................................... 76
Kullanma talimatı ....................................................................... 82
Οδηγίες χρήσης ....................................................................... 88
Руководство по применению .................................................... 94

1
2

1 Vorwort Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2017-05-16
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam
durch.
►Beachten Sie die Sicherheitshinweise, um Verletzungen und Produkt
schäden zu vermeiden.
►Weisen Sie den Benutzer in den sachgemäßen und gefahrlosen Ge
brauch des Produkts ein.
►Bewahren Sie dieses Dokument auf.
Die Gebrauchsanweisung gibt Ihnen wichtige Informationen zur Verarbei
tung der System-Kniegelenke mit Schweizer Sperrmechanik 17B44.
2 Produktbeschreibung
2.1 Bauteile/Konstruktion
Im Lieferumfang enthalten
Pos.: Bauteil Artikelkennzeichen
1 Gelenkoberteil
2 Bügelplatte 17Y56
3 Linsensenkschrauben mit
Kreuzschlitz
501T7=7.5x9xM5
4 Gelenkunterteil
5 Gelenkschraube (mit In
nensechskant)
501S55=M6x20x16
6 Sperrplatte 17Y55
7 Bolzen 17Y58
8 Sperrschraube 501A23
9 Sperrhebel 17Y57
Nicht im Lieferumfang enthalten
Pos.: Bauteil Artikelkennzeichen
10 System-Eingussschiene 17Y128
11 System-Eingussschiene 17Y129
2.2 Funktion
Die Sperrmechanik besteht aus einem zentrischen Sperrhebel und einer ver
zahnten Sperrplatte. Auf der Sperrplatte wird ein Bolzen platziert. Durch
3

Versetzen des Bolzens auf der verzahnten Sperrplatte lässt sich der Knie
winkel einstellen.
3 Bestimmungsgemäße Verwendung
3.1 Verwendungszweck
Die System-Kniegelenke sind ausschließlich paarweise zur orthetischen
Versorgung der unteren Extremität bei einem Patienten einzusetzen.
INFORMATION
Erhöhter Verschleiß
Die System-Kniegelenke nur in Verbindung mit freibeweglichen oder fuß
hebenden System-Knöchelgelenken einsetzen. Bei einer Kombination mit
System-Knöchelgelenken mit Dorsalanschlag erhöht sich der Verschleiß.
INFORMATION
Bei einer Flexionsjustierung >16° das Kniegelenk nur für Lagerungsorthe
sen verwenden.
3.2 Einsatzgebiet
Zugelassen bis max.100kg Körpergewicht.
3.3 Indikationen
Bei Teillähmung oder kompletter Lähmung der Beinmuskulatur mit vorhan
denem Streckdefizit im Kniegelenk.
Die Indikation wird vom Arzt gestellt.
4 Sicherheit
4.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4.2 Sicherheitshinweise
VORSICHT
Überbeanspruchung tragender Bauteile
Verletzungen durch Funktionsveränderung oder –verlust
►Verwenden Sie das Produkt nur für den definierten Einsatzbereich.
4

►Falls das Produkt extremen Belastungen ausgesetzt wurde (z.B. durch
Sturz), sorgen Sie für geeignete Maßnahmen (z.B. Reparatur, Aus
tausch, Kontrolle durch den Kundenservice des Herstellers, etc.).
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungen durch Funktionsveränderung oder -verlust
►Die Montage darf nur von ausgebildetem Fachpersonal durchgeführt
werden.
►Beachten Sie die Aufbau- und Montagehinweise.
VORSICHT
Mechanische Beschädigung des Produkts
Verletzungen durch Funktionsveränderung oder –verlust
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie das Produkt auf Funktion und Gebrauchsfähigkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust
nicht weiter und lassen Sie es durch autorisiertes Fachpersonal kon
trollieren.
VORSICHT
Fehlerhafte Handhabung
Sturz durch unbeabsichtigtes Öffnen der Sperre
►Prüfen Sie vor Abgabe der Orthese das sichere und parallele Einrasten
der Sperren.
►Vermeiden Sie das unbeabsichtigte Öffnen der Sperren.
►Weisen Sie den Patienten in die Handhabung der System-Gelenke ein.
VORSICHT
Überbeanspruchung durch Gebrauch an mehr als einem Patienten
Verletzungsgefahr und Funktionsverlust sowie Beschädigungen am Pro
dukt
►Verwenden Sie das Produkt nur an einem Patienten.
►Beachten Sie die Wartungsempfehlung.
HINWEIS
Thermische Überbelastung des Produkts
Beschädigung durch unsachgemäße thermische Bearbeitung
5

►Führen Sie keine Wärmebehandlung über 300°C durch.
►Entfernen Sie vor der thermischen Bearbeitung sämtliche temperatur
kritischen Komponenten (z.B. Kunststoffe).
HINWEIS
Produkt wird falschen Umgebungsbedingungen ausgesetzt
Beschädigungen, Versprödung oder Zerstörung durch unsachgemäße
Handhabung
►Vermeiden Sie die Lagerung bei kondensierender Umgebungsfeuch
tigkeit.
►Vermeiden Sie den Kontakt mit abrasiven Medien (z.B. Sand, Staub).
►Setzen Sie das Produkt keinen Temperaturen unter -10°C und über
+60°C aus (z.B. Sauna, übermäßiger Sonneneinstrahlung, Trocknen
auf der Heizung).
5 Herstellung der Gebrauchsfähigkeit
INFORMATION
Korrosionsschutz
Die System-Verlängerungsteile und System-Kniegelenke sind widerstands
fähig gegenüber Korrosion. Feinschleifen und Polieren erhöhen den Korro
sionsschutz. Zum Beschichten Sinterpulver (z.B. 618T40) verwenden.
Kniewinkel einstellen
1) Die Sperrplatte einsetzen. Dabei muss die Fase nach anterior zeigen.
2) Den Bolzen auf der Sperrplatte platzieren. Dabei kann der Bolzen um bis
zu 2 Raststellung auf der verzahnten Sperrplatte verdreht werden. Da
durch ändert sich der Kniewinkelanschlag.
3) Die Gelenkschraube in die Sperrplatte einsetzen und anziehen (Anzugs
moment: 12Nm).
Einkleben der System-Verlängerungsteile
Für die System-Anschlusskästen sind folgende Verbindungselemente zu ver
wenden:
System-Verlängerungsteilesatz 17B38=*, 17B39=*, 17B40=*, 17B41=*, 17B84=*,
17B85=* (*= Systemschienenbreite 16 oder 20
mm)
System-Eingussschienen 17Y128, 17Y129
6

Nach einer Anpassung der Verbindungselemente ist aus Stabilitätsgründen
eine Verklebung der Verlängerungsteile in den System-Anschlusskästen er
forderlich:
1) Die Verbindungsflächen mit einem entfettenden Reiniger (z.B. 634A1)
reinigen.
2) Den Spezialkleber und Härter 636W28 vermischen.
3) Die Mischung in die System-Anschlusskästen streichen.
4) Das System-Verlängerungsteil einsetzen.
5) Mit Linsenschrauben 501T7=7.5x9xM5 verschrauben.
6) Mindestens 3 bis 4h aushärten lassen.
INFORMATION: Die endgültige Festigkeit ist nach 16h erreicht.
Sperrhebel verbinden
Die Sperrhebel können miteinander verbunden werden, wird ein gleichzeiti
ges Auslösen der beiden Sperrhebel 17Y57 gewünscht. Die Sperrhebel mit
tels Zugelement (z. B. Gummizug) verbinden, um ein Einrasten in der
Sperrplatte zu ermöglichen.
1) Für Schweiß- oder Lötverbindungen der Sperrhebel die Verbindungs
hülse 17Y53 verwenden.
2) Sicherstellen, dass der Sperrmechanismus gleichzeitig auslöst.
6 Reinigung
Die System-Gelenke müssen nach dem Kontakt mit salz-, chlor- oder seifen
haltigen Wasser oder bei Verschmutzungen umgehend gereinigt werden.
1) Die System-Gelenke mit reinem Süßwasser abspülen.
2) Die System-Gelenke mit einem Tuch abtrocknen oder an der Luft trock
nen lassen. Direkte Hitzeeinwirkung vermeiden (z.B. Ofen- oder Heiz
körperhitze).
7 Wartung
VORSICHT
Verwendung der falschen Sperre
Sturzverletzungen durch Montage von falschen Sperren
►Verwenden Sie bei erneuter Montage oder Austausch nur Sperren der
gleichen Größe.
7

INFORMATION
Möglicherweise ist das Produkt patientenspezifisch einer erhöhten
Belastung ausgesetzt.
►Verkürzen Sie die Wartungsintervalle gemäß den zu erwartenden Be
lastungen.
Der Hersteller schreibt für das Produkt mindestens eine halbjährliche Funkti
ons- und Verschleißkontrolle vor.
Im Rahmen der Wartung die System-Gelenke auf Verschleißzustand und
Funktionalität kontrollieren.
Die Ersatzteile sind im Kapitel Produktbeschreibung unter „Bauteile/Kon
struktion“ mit Artikelkennzeichen aufgeführt.
Nur Spezialschmiermittel 633F7 verwenden.
Sperrhebel und Sperrschraube austauschen
1) Die Sperrschraube (8) mit einem Schraubendreher lösen und entfernen.
2) Den Sperrhebel (9) demontieren.
3) Den ausgetauschten Sperrhebel in das Gelenkoberteil (1) einsetzen.
INFORMATION: Bei Austausch des Sperrhebels die Sperrschraube
ebenfalls austauschen.
4) Die Sperrschraube aufsetzen und anziehen.
5) Nach dem Einbau den Sperrhebel patientenspezifisch anpassen.
INFORMATION: Einpassarbeiten nur am Sperrhebel vornehmen,
nicht an der oberflächengehärteten Sperrplatte.
8 Entsorgung
Das Produkt gemäß den geltenden nationalen Vorschriften entsorgen.
9 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des
Verwenderlandes und können dementsprechend variieren.
9.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und
Anweisungen in diesem Dokument verwendet wird. Für Schäden, die durch
Nichtbeachtung dieses Dokuments, insbesondere durch unsachgemäße
Verwendung oder unerlaubte Veränderung des Produkts verursacht werden,
haftet der Hersteller nicht.
8

9.2 CE-Konformität
Das Produkt erfüllt die Anforderungen der europäischen Richtlinie
93/42/EWG für Medizinprodukte. Aufgrund der Klassifizierungskriterien
nach AnhangIX dieser Richtlinie wurde das Produkt in die KlasseI einge
stuft. Die Konformitätserklärung wurde deshalb vom Hersteller in alleiniger
Verantwortung gemäß AnhangVII der Richtlinie erstellt.
1 Foreword English
INFORMATION
Last update: 2017-05-16
►Please read this document carefully before using the product.
►Follow the safety instructions to avoid injuries and damage to the
product.
►Instruct the user in the proper and safe use of the product.
►Please keep this document in a safe place.
These instructions for use provide you with important information on the pro
cessing of the 17B44 system knee joints with Swiss locking mechanism.
2 Product description
2.1 Components/design
Included in delivery
Item: Component Article number
1 Upper joint section
2 Knee cap ring plate 17Y56
3 Oval head countersunk
screws with Phillips slots
501T7=7.5x9xM5
4 Lower joint section
5 Joint screw (with socket
head)
501S55=M6x20x16
6 Lock plate 17Y55
7 Bolt 17Y58
8 Lock screw 501A23
9 Lock lever 17Y57
9

The scope of delivery does NOT include:
Item: Component Article number
10 System lamination bar 17Y128
11 System lamination bar 17Y129
2.2 Function
The locking mechanism consists of a centred lock lever and a toothed lock
plate. A bolt is placed on the lock plate. The knee angle can be set by
adjusting the bolt on the toothed lock plate.
3 Intended use
3.1 Indications for use
The system knee joints are to be used exclusively in pairs for the orthotic fit
ting of the lower limbs on a patient.
INFORMATION
Increased wear
The system knee joints are intended only for use in combination with free-
motion or foot lifting system ankle joints. Wear occurs more rapidly in com
binations involving system ankle joints with a dorsal stop.
INFORMATION
With flexion adjustment >16°, the knee joint is to be used only for position
ing orthoses.
3.2 Area of application
Approved for a body weight of up to 100kg.
3.3 Indications
Paresis or total paralysis of the leg muscles with existing extension deficit in
the knee joint.
Indications must be determined by the physician.
4 Safety
4.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
10

4.2 Safety instructions
CAUTION
Excessive strain on load-bearing components
Injuries due to changes in or loss of functionality
►Only use the product for the defined area of application.
►If the product has been exposed to extreme strain (e.g. due to falling),
take any necessary measures (e.g. repair, replacement, inspection by
the manufacturer's customer service etc.).
CAUTION
Incorrect alignment or assembly
Injuries due to changes in or loss of functionality
►The product may only be installed by trained, qualified personnel.
►Observe the alignment and assembly instructions.
CAUTION
Mechanical damage to the product
Injuries due to changes in or loss of functionality
►Use caution when working with the product.
►Check the product for proper function and readiness for use.
►In case of changes in or loss of functionality, discontinue use of the
product and have it checked by authorised, qualified personnel.
CAUTION
Improper handling
Risk of falling due to accidentally opening the lock
►Prior to handing over the orthosis, ensure that the locks are engaged
securely and in parallel.
►Avoid accidentally opening the locks.
►Instruct the patient in the correct usage of the system joints.
CAUTION
Excessive strain due to use on more than one patient
Risk of injury and loss of functionality as well as damage to the product
►Use the product on only one patient.
►Observe the maintenance recommendations.
11

NOTICE
Thermal overloading of the product
Damage due to improper thermal treatment
►Do not carry out any heat treatment at a temperature above 300°C
(570°F).
►Prior to thermal treatment, remove all temperature-critical components
(suchas plastic parts).
NOTICE
Exposure of the product to unsuitable environmental conditions
Damage, brittleness or destruction due to improper handling
►Avoid storage in condensing ambient humidity.
►Avoid contact with abrasive substances (e.g. sand, dust).
►Do not expose the product to temperatures below -10°C (14°F) or
above +60°C (140°F) (e.g. sauna, excessive sunlight, drying on a
radiator).
5 Preparation for use
INFORMATION
Corrosion protection
The system side bars and system knee joints are resistant to corrosion.
Finish grinding and polishing increase the protection against corrosion.
Use sintering powder (e.g.618T40) for coating.
Adjusting the knee angle
1) Insert the lock plate. The bevel must face in the anterior direction when
doing so.
2) Place the bolt on the lock plate. The bolt can be turned by up to two
locking positions on the toothed lock plate. This changes the angle stop
for the knee.
3) Insert the joint screw into the lock plate and tighten it (torque: 12Nm).
Gluing the system side bars
The following connecting elements are to be used for the system connection
plugs:
System side bar set 17B38=*, 17B39=*, 17B40=*, 17B41=*, 17B84=*,
17B85=* (*= system bar width of 16 or 20 mm)
System lamination joint bars 17Y128, 17Y129
12

After adapting the connecting elements, the side bars must be glued into the
system connection plugs for reasons of stability:
1) Clean the connecting surfaces with a degreasing cleaner (e.g634A1).
2) Mix the 636W28 special adhesive and hardener.
3) Apply the mixture inside the system connection plugs.
4) Insert the system side bar.
5) Fasten with 501T7=7.5x9xM5 oval head screws.
6) Allow to cure for at least 3 to 4hours.
INFORMATION: Final bonding strength will be reached after
16hours.
Connecting the lock lever
The lock levers can be connected to one another if simultaneous triggering
of the two 17Y57 lock levers is required. Connect the lock levers with a trac
tion element (e.g.elastic strap) to permit engaging in the lock plate.
1) The 17Y53 connection tube must be used for lock lever welds and solder
joints.
2) Make sure that the locking mechanism is triggered simultaneously.
6 Cleaning
After contact with water containing salt, chlorine or soap, or when they get
dirty, the system joints must be cleaned promptly.
1) Rinse the system joints with clean fresh water.
2) Dry the system joints with a cloth or allow to air dry. Avoid exposure to
direct heat (e.g. from an oven or radiator).
7 Maintenance
CAUTION
Use of an incorrect lock
Injuries from falling due to an incorrect lock being installed
►Only use locks of the same size when reinstalling or replacing.
INFORMATION
The product may be exposed to increased loads by the patient.
►Shorten the maintenance intervals according to the expected loads.
The manufacturer requires at least a semi-annual inspection of the product
to verify functionality and check for wear.
As part of maintenance, inspect the system joints for wear and proper func
tionality.
13

Spare parts are listed with article numbers in the product description section
under "Components/design".
Only use 633F7 special lubricant.
Replacing the lock lever and lock screw
1) Loosen the lock screw (8) with a screw driver and remove it.
2) Remove the lock lever (9).
3) Insert the replaced lock lever into the upper joint section (1).
INFORMATION: When replacing the lock lever, replace the lock
screw as well.
4) Position and tighten the lock screw.
5) Following installation, adjust the lock lever according to the needs of the
patient.
INFORMATION: Make adjustments only to the lock lever, not to the
surface-hardened lock plate.
8 Disposal
Dispose of the product in accordance with national regulations.
9 Legal information
All legal conditions are subject to the respective national laws of the country
of use and may vary accordingly.
9.1 Liability
The manufacturer will only assume liability if the product is used in accord
ance with the descriptions and instructions provided in this document. The
manufacturer will not assume liability for damage caused by disregarding the
information in this document, particularly due to improper use or unauthor
ised modification of the product.
9.2 CE Conformity
This product meets the requirements of the European Directive 93/42/EEC
for medical devices. This product has been classified as a class I device
according to the classification criteria outlined in Annex IX of the directive.
The declaration of conformity was therefore created by the manufacturer
with sole responsibility according to Annex VII of the directive.
1 Avant-propos Français
INFORMATION
Date de la dernière mise à jour: 2017-05-16
14

►Veuillez lire attentivement l’intégralité de ce document avant d’utiliser le
produit.
►Respectez les consignes de sécurité afin d’éviter toute blessure et en
dommagement du produit.
►Apprenez à l’utilisateur à bien utiliser son produit et informez-le des
consignes de sécurité.
►Conservez ce document.
Les instructions d’utilisation vous apportent des informations importantes
sur l’usinage des articulations de genou comportant un système mécanique
de blocage suisse 17B44.
2 Description du produit
2.1 Construction / éléments constitutifs
Composants compris dans la livraison
Pos.: Composant Référence
1 Partie supérieure de
l’articulation
2 Plaque avec étrier 17Y56
3 Vis à tête fraisée bombée à
empreinte cruciforme
501T7=7.5x9xM5
4 Partie inférieure de
l’articulation
5 Vis d’articulation (à six
pans creux)
501S55=M6x20x16
6 Plaque de blocage 17Y55
7 Boulon 17Y58
8 Vis de blocage 501A23
9 Levier de blocage 17Y57
Composants non compris dans la livraison
Pos.: Composant Référence
10 Ferrure à couler 17Y128
11 Ferrure à couler 17Y129
2.2 Fonctionnement
Le système mécanique de blocage est composé d’un levier de blocage cen
tré et d’une plaque de blocage dentée. Un boulon est posé sur la plaque de
15

blocage. La modification de la position du boulon sur la plaque de blocage
dentée permet de régler l’angle du genou.
3 Utilisation conforme
3.1 Usage prévu
Les articulations de genou doivent être utilisées exclusivement par paire
pour l’appareillage orthétique du membre inférieur d’un patient.
INFORMATION
Usure accrue
Utilisez les articulations de genou uniquement avec des articulations de
cheville mobiles ou relevant le pied. En cas de combinaison avec des arti
culations de cheville à butée dorsale, l’usure des composants augmente.
INFORMATION
En cas d’ajustement de la flexion >16°, utilisez l’articulation de genou uni
quement pour des orthèses d’immobilisation.
3.2 Domaine d’application
Admis pour les patients dont le poids n’excède pas 100kg.
3.3 Indications
En cas de paralysie partielle ou complète des muscles des jambes avec un
déficit de l’extension de l’articulation du genou.
L’indication est déterminée par le médecin.
4 Sécurité
4.1 Signification des symboles de mise en garde
PRUDENCE Mise en garde contre les éventuels risques d’accidents
et de blessures.
AVIS Mise en garde contre les éventuels dommages tech
niques.
4.2 Consignes de sécurité
PRUDENCE
Sollicitation excessive des éléments porteurs
Blessures dues à une modification ou une perte de fonctionnalité
16

►Veuillez utiliser le produit uniquement dans le champ d’application défi
ni.
►Si le produit a été soumis à des sollicitations extrêmes (par ex. en cas
de chute), prenez les mesures nécessaires (par ex. réparation, rempla
cement, contrôle par le service après-vente du fabricant, etc.).
PRUDENCE
Alignement ou montage incorrect
Blessures occasionnées par une modification ou une perte de fonctionnali
té
►Seul le personnel spécialisé et formé à cet effet est autorisé à procéder
au montage.
►Respectez les consignes relatives à l’alignement et au montage.
PRUDENCE
Dégradation mécanique du produit
Blessures dues à une modification ou une perte de fonctionnalité
►Manipulez le produit avec précaution.
►Vérifiez le produit afin de juger s’il est encore fonctionnel.
►Cessez d’utiliser le produit en cas de modifications ou de pertes fonc
tionnelles et faites-le contrôler par un personnel spécialisé agréé.
PRUDENCE
Manipulation incorrecte
Chute provoquée par une ouverture involontaire du mécanisme de ver
rouillage
►Avant de remettre l’orthèse au patient, vérifiez que les mécanismes de
verrouillage sont bien enclenchés et parallèles.
►Évitez toute ouverture involontaire des mécanismes de verrouillage.
►Expliquez aux patients comment manipuler les articulations.
PRUDENCE
Sollicitation excessive due à un usage par plusieurs patients
Risque de blessure et perte de fonctionnalité ainsi que dégradations du
produit
►N’utilisez le produit que sur un seul patient.
►Respectez les recommandations en matière de maintenance.
17

AVIS
Surcharge thermique du produit
Dommage provoqué par un traitement thermique non conforme
►N’effectuez pas de traitement thermique supérieur à 300°C.
►Avant de procéder au traitement thermique du produit, éloignez tous
les composants sensibles à la chaleur (telsque les matières plas
tiques).
AVIS
Produit exposé à des conditions d’environnement inappropriées
Détériorations, fragilisation ou destruction dues à une manipulation incor
recte
►Évitez de stocker le produit dans un environnement humide avec de la
condensation.
►Évitez tout contact avec des éléments abrasifs (par ex. le sable et la
poussière).
►N’exposez pas le produit à des températures inférieures à -10°C ou à
des températures supérieures à +60°C (par ex. sauna, fort rayonne
ment solaire, séchage sur un radiateur).
5 Préparation à l’utilisation
INFORMATION
Protection anti-corrosion
Les rallonges du système et les articulations de genou résistent à la corro
sion. Un ponçage de précision et un polissage favorisent la protection
contre la corrosion. Utilisez de la poudre frittée (parex. 618T40) afin de
réaliser le revêtement.
Réglage de l’angle du genou
1) Posez la plaque de blocage. Le chanfrein doit alors être dirigé vers
l’avant.
2) Posez le boulon sur la plaque de blocage. Vous pouvez tourner le bou
lon sur 2 positions de blocage max. sur la plaque de blocage dentée. Ce
qui a pour effet de modifier la butée de l’angle du genou.
3) Posez la vis d’articulation dans la plaque de blocage et serrez-la (couple
de serrage: 12Nm).
18

Collage des rallonges du système
Il convient d’utiliser les éléments de raccordements suivants pour les boî
tiers de raccordement du système:
Kit de rallonges 17B38=*, 17B39=*, 17B40=*, 17B41=*, 17B84=*,
17B85=* (*= ferrures à couler 16 ou 20 mm)
Ferrures à couler 17Y128, 17Y129
Une fois les éléments de raccordement adaptés, il est nécessaire, pour des
raisons de stabilité, de coller les rallonges dans les boîtiers de raccorde
ment du système:
1) Nettoyez les surfaces de raccordement à l’aide d’un dégraissant (z.B.
634A1).
2) Mélangez la colle spéciale et le durcisseur 636W28.
3) Appliquez une couche du mélange dans les boîtiers de raccordement du
système.
4) Insérez la rallonge du système.
5) Vissez-la à l’aide des vis à tête bombée 501T7=7.5x9xM5.
6) Laissez durcir pendant au moins 3 à 4h.
INFORMATION: la résistance définitive est obtenue au bout de
16h.
Raccordement des leviers de blocage
Si vous souhaitez un déclenchement simultané des deux leviers de blocage
17Y57, vous pouvez raccorder ces derniers. Raccordez les leviers de blo
cage à l’aide d’un élément de traction (parex. un élastique) afin de per
mettre un enclenchement dans la plaque de blocage.
1) Utilisez le manchon de raccordement 17Y53 si les leviers de blocage
sont raccordés par soudage.
2) Assurez-vous que le mécanisme de blocage se déclenche simultané
ment.
6 Nettoyage
Après tout contact avec de l’eau salée, chlorée ou savonneuse ou en cas de
salissures, nettoyez immédiatement les articulations.
1) Rincez les articulations à l’eau douce pure.
2) Essuyez les articulations avec un chiffon ou laissez-les sécher à l’air
libre. Évitez toute exposition directe à la chaleur (par ex. la chaleur des
poêles et des radiateurs).
19

7 Maintenance
PRUDENCE
Utilisation d’un mécanisme de verrouillage non approprié
Blessures dues à une chute provoquée par le montage de mécanismes de
verrouillage non appropriés
►Si vous montez à nouveau une articulation ou si vous la remplacez,
n’utilisez que des mécanismes de verrouillage de la même taille.
INFORMATION
Il est possible que le produit soit soumis à une sollicitation accrue
en fonction du patient.
►Réduisez les intervalles de maintenance en fonction des sollicitations
prévues.
Le fabricant exige un contrôle, au minimum tous les 6mois, du fonctionne
ment et de l’usure des articulations.
Dans le cadre de la maintenance, vérifiez l’état d’usure et la fonctionnalité
des articulations.
Les pièces de rechange et leurs références sont indiquées dans le chapitre
«Description du produit», sous le point «Construction/éléments constitu
tifs».
Utilisez uniquement le lubrifiant spécial 633F7.
Remplacement du levier de blocage et de la vis de blocage
1) Desserrez la vis de blocage (8) avec un tournevis et retirez-la.
2) Démontez le levier de blocage (9).
3) Insérez le nouveau levier de blocage dans la partie supérieure de
l’articulation (1).
INFORMATION: À chaque remplacement du levier de blocage,
changez également la vis de blocage.
4) Posez et serrez la vis de blocage.
5) Une fois le montage effectué, ajustez le levier de blocage aux besoins in
dividuels du patient.
INFORMATION: Effectuez ces ajustements uniquement sur le le
vier de blocage et non sur la plaque de blocage au durcissement
superficiel.
8 Mise au rebut
Éliminez le produit conformément aux prescriptions nationales en vigueur.
20
