Otto Bock 1M10 Adjust User manual

1M10 Adjust
Gebrauchsanweisung ..................................................................................................... 4
Instructions for use ......................................................................................................... 9
Instructions d'utilisation .................................................................................................. 14
Istruzioni per l’uso .......................................................................................................... 20
Instrucciones de uso ...................................................................................................... 26
Manual de utilização ....................................................................................................... 32
Gebruiksaanwijzing ........................................................................................................ 37
Bruksanvisning .............................................................................................................. 42
Brugsanvisning .............................................................................................................. 48
Bruksanvisning .............................................................................................................. 53
Käyttöohje ..................................................................................................................... 58
Instrukcja użytkowania .................................................................................................... 63
Használati utasítás ......................................................................................................... 69
Návod k použití .............................................................................................................. 74
Instrucţiuni de utilizare .................................................................................................... 80
Upute za uporabu ........................................................................................................... 85
Navodila za uporabo ....................................................................................................... 91
Návod na používanie ....................................................................................................... 96
Инструкция за употреба ................................................................................................ 101
Kullanma talimatı ............................................................................................................ 107
Οδηγίες χρήσης ............................................................................................................ 112
Руководство по применению ......................................................................................... 118
取扱説明書 .................................................................................................................... 124
使用说明书 .................................................................................................................... 129
사용 설명서 ................................................................................................................... 134

α
0 mm
50 50
1
2
2

3 4
5 6
3

1 Produktbeschreibung Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2018-03-26
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam durch.
►Beachten Sie die Sicherheitshinweise, um Verletzungen und Produktschäden zu vermeiden.
►Weisen Sie den Benutzer in den sachgemäßen und gefahrlosen Gebrauch des Produkts
ein.
►Bewahren Sie dieses Dokument auf.
1.1 Konstruktion und Funktion
Der Prothesenfuß 1M10 Adjust ist für den Einsatz in Modular-Prothesen geeignet. Der Prothesen
fuß zeichnet sich durch eine hohe Sicherheit beim Stehen und Gehen aus. Diese wird durch ein
multiaxiales Gelenk an der Belastungslinie gewährleistet. Die Fersencharakteristik kann mit einem
Funktionsmodul individuell eingestellt werden.
1.2 Kombinationsmöglichkeiten
Diese Prothesenkomponente ist kompatibel mit dem Ottobock Modularsystem. Die Funktionalität
mit Komponenten anderer Hersteller, die über kompatible modulare Verbindungselemente verfü
gen, wurde nicht getestet.
2 Bestimmungsgemäße Verwendung
2.1 Verwendungszweck
Das Produkt ist ausschließlich für die prothetische Versorgung der unteren Extremität einzuset
zen.
2.2 Einsatzgebiet
Unsere Komponenten funktionieren optimal, wenn sie mit geeigneten Komponenten kombiniert
werden, ausgewählt auf Basis von Körpergewicht und Mobilitätsgrad, die mit unserer MOBIS
Klassifizierungsinformation identifizierbar sind, und die über passende modulare Verbindungsele
mente verfügen.
°
kg
Das Produkt wird für Mobilitätsgrad1 (Innenbereichsgeher) und Mobilitätsgrad2
(eingeschränkter Außenbereichsgeher) empfohlen.
Maximales Körpergewicht
Größe [cm] 22 bis 23 24 bis 25 26 bis 27 28 bis 30
Steifigkeit 1 52kg 58kg 72kg 77kg
Steifigkeit 2 68kg 76kg 95kg 100kg
Steifigkeit 3 80kg 100kg 125kg 125kg
2.3 Umgebungsbedingungen
Zulässige Umgebungsbedingungen
Einsatztemperaturbereich -10 °C bis +60°C
Zulässige relative Luftfeuchtigkeit 0 % bis 90 %, nicht kondensierend
Unzulässige Umgebungsbedingungen
Mechanische Vibrationen oder Stöße
4

5
Unzulässige Umgebungsbedingungen
Schweiß, Urin, Süßwasser, Salzwasser, Säuren
Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)
Sonstige Umgebungsbedingungen
UV-Licht nicht beständig
Hydrolyse nicht beständig
2.4 Nutzungsdauer
Das Produkt ist vom Hersteller nach ISO 22675 auf 2 Millionen Belastungszyklen geprüft. Dies
entspricht, je nach Aktivitätsgrad des Patienten, einer Nutzungsdauer von 2 bis 3 Jahren.
3 Sicherheit
3.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
3.2 Allgemeine Sicherheitshinweise
VORSICHT
Überschreitung der Nutzungsdauer und Wiederverwendung an einem anderen Patienten
Verletzungsgefahr durch Funktionsverlust sowie Beschädigungen am Produkt
►Sorgen Sie dafür, dass die geprüfte Nutzungsdauer nicht überschritten wird.
►Verwenden Sie das Produkt nur für einen Patienten.
VORSICHT
Verwendung unter unzulässigen Umgebungsbedingungen
Verletzungsgefahr durch Schäden am Produkt
►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen aus.
►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt war, prüfen Sie es auf
Schäden.
►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im Zweifelsfall nicht weiter.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung, Reparatur, Ersatz,
Kontrolle durch den Hersteller oder eine Fachwerkstatt, etc.).
VORSICHT
Überbeanspruchung des Produkts
Verletzungsgefahr durch Bruch tragender Teile
►Setzen Sie die Prothesenkomponenten gemäß der MOBIS-Klassifizierung ein.
VORSICHT
Unzulässige Kombination von Prothesenkomponenten
Verletzungsgefahr durch Bruch oder Verformung des Produkts
►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die dafür zugelassen sind.
►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkomponenten, ob sie auch
untereinander kombiniert werden dürfen.

6
HINWEIS
Mechanische Beschädigung des Produkts
Funktionsveränderung oder –verlust durch Beschädigung
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfähigkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust nicht weiter (siehe
„Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch“ in diesem Kapitel).
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur, Austausch, Kontrolle
durch den Kunden-Service des Herstellers, etc.).
HINWEIS
Mechanische Überbelastung
Funktionseinschränkungen durch mechanische Beschädigung
►Prüfen Sie das Produkt vor jeder Verwendung auf Beschädigungen.
►Verwenden Sie das Produkt nicht bei Funktionseinschränkungen.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur, Austausch, Kontrolle
durch den Kunden-Service des Herstellers, etc.).
Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch
Ein verringerter Vorfußwiderstand oder ein verändertes Abrollverhalten sind spürbare Anzeichen
von Funktionsverlust.
4 Lieferumfang
Menge Benennung Kennzeichen
1 Gebrauchsanweisung –
1 Prothesenfuß –
1 Schutzsocke SL=Spectra-Sock-7
Ersatzteile/Zubehör (nicht im Lieferumfang)
Abb. Benennung Kennzeichen
1 Fußhülle 2C1
1 Einleger für Funktionsmodul 2D11
5 Herstellung der Gebrauchsfähigkeit
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungsgefahr durch Schäden an Prothesenkomponenten
►Beachten Sie die Aufbau- und Montagehinweise.
INFORMATION
►Möglicherweise sind nicht alle Materialien in Ihrem Land erhältlich. Nehmen Sie in diesem
Fall Kontakt zur lokalen Niederlassung des Herstellers auf, um Informationen zu alternativen
Materialien zu erhalten.

7
5.1 Aufbau
5.1.1 Aufziehen/Entfernen der Fußhülle
Aufziehen der Fußhülle
1) Den Prothesenfuß in die Fußhülle einschieben (siehe Abb.3, siehe Abb.4).
2) Die Ferse des Prothesenfußes in die Fußhülle drücken, bis sie einrastet (siehe Abb.5).
Entfernen der Fußhülle
1) Die Arretierung der Fußhülle nach hinten drücken und die Ferse des Prothesenfußes nach
oben ziehen.
2) Den Prothesenfuß aus der Fußhülle entfernen.

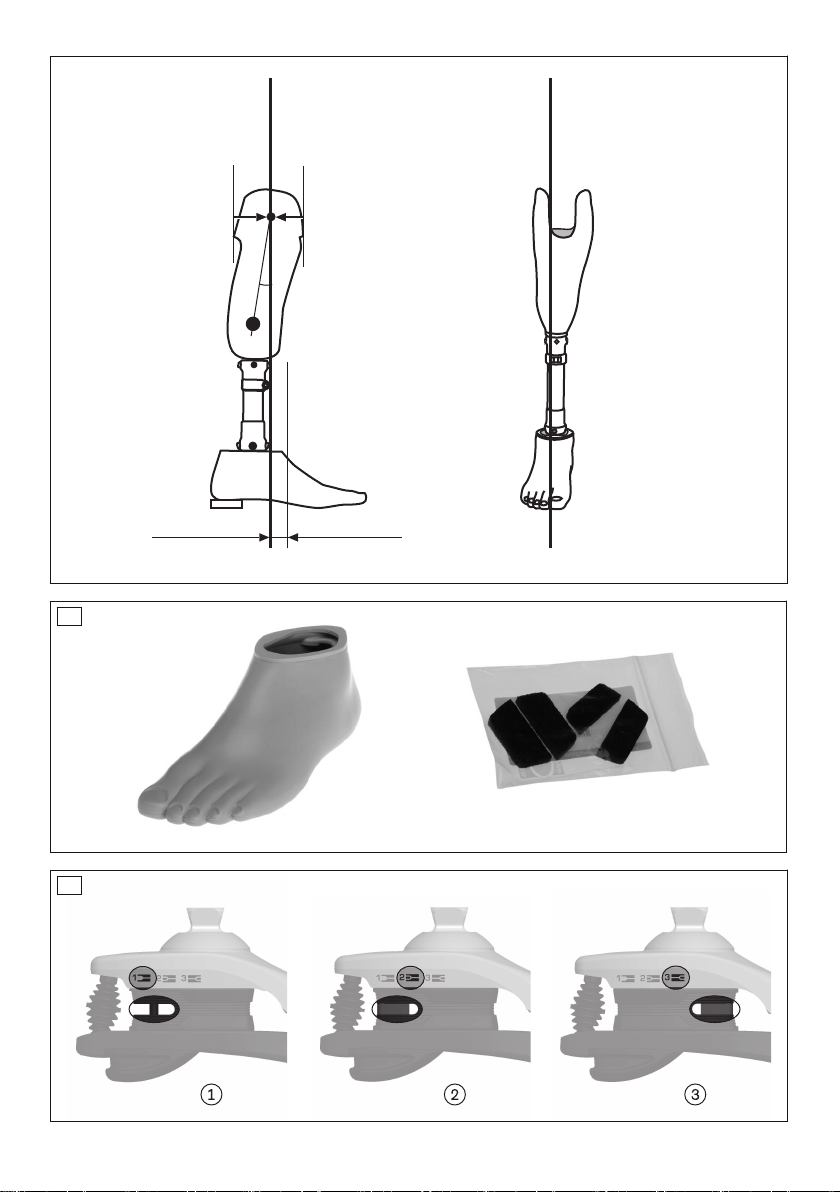

5.1.2 Grundaufbau
Grundaufbau TT
Ablauf des Grundaufbaus
Benötigte Materialien: Goniometer 662M4, Absatzhöhenmessgerät 743S12, 50:50Lehre 743A80, Aufbau
gerät (z.B. L.A.S.A.R. Assembly 743L200 oder PROS.A. Assembly 743A200)
Das Montieren und Ausrichten der Prothesenkomponenten im Aufbaugerät gemäß den folgenden Angaben
durchführen:
Sagittalebene
  Absatzhöhe: Effektive Absatzhöhe (Absatzhöhe Schuh - Sohlenstärke Vorfußbereich) +5mm
  Fuß-Außenrotation: ca. 5°
  Vorverlagerung der Prothesenfußmitte zur Aufbaulinie: 30mm
  Den Prothesenfuß und den Prothesenschaft mit Hilfe der ausgewählten Adapter verbinden. Dabei
die Gebrauchsanweisung der Adapter beachten.
  Die Mitte des Prothesenschafts mit der 50:50 Lehre ermitteln. Den Prothesenschaft mittig zur Auf
baulinie einordnen.
Schaftflexion: Individuelle Stumpfflexion + 5°
Frontalebene
  Aufbaulinie Prothesenfuß: Zwischen Großzeh und zweitem Zeh
Aufbaulinie Prothesenschaft: Entlang der lateralen Patellakante
  Die Abduktionsstellung oder Adduktionsstellung beachten.
Grundaufbau TF
►Die Angaben in der Gebrauchsanweisung des Prothesenkniegelenks beachten.
5.1.3 Statischer Aufbau
• Bei Bedarf können die Aufbauempfehlungen (TF-Modular-Beinprothesen: 646F219*, TT-Mo
dular-Beinprothesen: 646F336*) bei Ottobock angefordert werden.
• Ottobock empfiehlt den Aufbau der Prothese mit Hilfe des L.A.S.A.R.Posture zu kontrollieren
und bei Bedarf anzupassen.
5.1.4 Dynamische Anprobe
• Den Aufbau der Prothese in der Frontalebene und der Sagittalebene anpassen (z.B. durch
Winkeländerung oder Verschiebung), um eine optimale Schrittabwicklung sicherzustellen.
•TT-Versorgungen: Bei der Lastübernahme nach dem Fersenauftritt auf eine physiologische
Kniebewegung in Sagittal- und Frontalebene achten. Eine Bewegung des Kniegelenks nach
medial vermeiden. Bewegt sich das Kniegelenk in der ersten Standphasenhälfte nach medial,
dann den Prothesenfuß medialisieren. Geschieht die Bewegung nach medial in der zweiten
Standphasenhälfte, dann die Außenrotation reduzieren.

8
5.1.4.1 Optimieren der Fersencharakteristik
INFORMATION
Die Konfigurationsänderung des Funktionsmoduls bewirkt keine Änderung der Belastungslinie
im Stehen.
Die Fersencharakteristik wird mit dem Funktionsmodul eingestellt. Folgende Einstellungen sind
möglich:
Fersenauftritt Ausgewählte Konfiguration (siehe Abb.2) Position Einleger
Weich 1 Einleger entfernt, Öffnung posterior
Moderat 2 (Auslieferungszustand) Einleger posterior
Fest 3 Einleger anterior
►Das Funktionsmodul in die gewünschte Konfiguration drehen (siehe Abb.6).
5.2 Optional: Montieren des Schaumstoffüberzugs
Als lösbare Verbindung zwischen Schaumstoffüberzug und Prothesenfuß dient ein Verbindungs
element (z.B. Verbindungsplatte, Verbindungskappe, Anschlusskappe, Schaumanschlusskap
pe).
>Benötigte Materialien: Entfettender Reiniger (z.B. Isopropylalkohol 634A58), Kontaktkleber
636N9 oder Kunststoffkleber 636W17
1) Den Abstand vom Kniedrehpunkt bis zum gewünschten Ende des Schaumstoffüberzugs mes
sen und den Stauchweg addieren: Bei PE-Schaum 10mm, bei PUR-Weichschaum 30mm
addieren. Bei TF-Prothesen den doppelten Stauchweg addieren.
2) Den Schaumstoffrohling ablängen.
3) Den Schaumstoffrohling auf die Prothese ziehen.
4) Das Verbindungselement auf die Fußhülle oder den Prothesenfuß setzen. Je nach Ausführung
rastet das Verbindungselement im Rand ein oder sitzt am Fußadapter.
5) Den Prothesenfuß an der Prothese montieren.
6) Die Außenkontur des Verbindungselements auf der distalen Schnittfläche des Schaum
stoffrohlings anzeichnen.
7) Den Prothesenfuß demontieren und das Verbindungselement entfernen.
8) Das Verbindungselement mit einem entfettenden Reiniger reinigen.
9) Das Verbindungselement gemäß der angezeichneten Außenkontur auf die distale Schnittflä
che des Schaumstoffrohlings kleben.
10) Die Verklebung trocknen lassen (ca. 10Minuten).
11) Den Prothesenfuß montieren und die kosmetische Außenform anpassen. Dabei die Kompres
sion durch Überziehstrümpfe oder SuperSkin berücksichtigen.
6 Wartung
►Die Prothesenkomponenten nach den ersten 30Tagen Gebrauch einer Sichtprüfung und
Funktionsprüfung unterziehen.
►Die komplette Prothese während der normalen Konsultation auf Abnutzung überprüfen.
►Jährliche Sicherheitskontrollen durchführen.
7 Entsorgung
Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden. Eine nicht den Bestim
mungen des Verwenderlands entsprechende Entsorgung kann sich schädlich auf die Umwelt und
die Gesundheit auswirken. Die Hinweise der für das Verwenderland zuständigen Behörde zu
Rückgabe-, Sammel- und Entsorgungsverfahren beachten.

9
8 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des Verwenderlandes und
können dementsprechend variieren.
8.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und Anweisungen in diesem
Dokument verwendet wird. Für Schäden, die durch Nichtbeachtung dieses Dokuments, insbe
sondere durch unsachgemäße Verwendung oder unerlaubte Veränderung des Produkts verur
sacht werden, haftet der Hersteller nicht.
8.2 CE-Konformität
Das Produkt erfüllt die Anforderungen der europäischen Richtlinie 93/42/EWG für Medizinpro
dukte. Aufgrund der Klassifizierungskriterien nach AnhangIX dieser Richtlinie wurde das Produkt
in die KlasseI eingestuft. Die Konformitätserklärung wurde deshalb vom Hersteller in alleiniger
Verantwortung gemäß AnhangVII der Richtlinie erstellt.
9 Technische Daten
Größen [cm] 22 23 24 25 26 27 28 29 30
Absatzhöhe mit 2C1=*N [mm] 10±5
Absatzhöhe mit 2C1=*S [mm] 20±5 –
Systemhöhe mit 2C1=*N [mm] 46 48 53 57 59 64
Systemhöhe mit 2C1=*S [mm] 38 44 49 –
Produktgewicht ohne Fußhülle [g] 255 320 385 465
Max. Körpergewicht [kg] 80 100 125
Mobilitätsgrad 1+2
Farben beige (4), hellbraun (15)
1 Product description English
INFORMATION
Last update: 2018-03-26
►Please read this document carefully before using the product.
►Follow the safety instructions to avoid injuries and damage to the product.
►Instruct the user in the proper and safe use of the product.
►Please keep this document in a safe place.
1.1 Construction and Function
The 1M10 Adjust prosthetic foot is suitable for use in modular prostheses. The prosthetic foot dis
tinguishes itself with a high level of safety while standing and walking. This is ensured by a multi-
axial joint in the load line. The heel characteristics can be individually adapted with a function
module.
1.2 Combination possibilities
This prosthetic component is compatible with Ottobock's system of modular connectors. Func
tionality with components of other manufacturers that have compatible modular connectors has
not been tested.

10
2 Intended use
2.1 Indications for use
The product is to be used solely for lower limb prosthetic fittings.
2.2 Area of application
Our components perform optimally when paired with appropriate components based upon weight
and mobility grades identifiable by our MOBIS classification information and which have appro
priate modular connectors.
°
kg
The product is recommended for mobility grade1 (indoor walker) and mobility
grade2 (restricted outdoor walker).
Maximum body weight
Size [cm] 22 to 23 24 to 25 26 to 27 28 to 30
Stiffness 1 52kg 58kg 72kg 77kg
Stiffness 2 68kg 76kg 95kg 100kg
Stiffness 3 80kg 100kg 125kg 125kg
2.3 Environmental conditions
Allowable environmental conditions
Temperature range for use: -10°Cto +60°C
Allowable relative humidity 0% to 90%, non-condensing
Unallowable environmental conditions
Mechanical vibrations or impacts
Perspiration, urine, fresh water, salt water, acids
Dust, sand, highly hygroscopic particles (e.g. talcum)
Other environmental conditions
UV light Not resistant
Hydrolysis Not resistant
2.4 Service life
This product has been tested by the manufacturer with 2 million load cycles according to ISO
22675. Depending on the patient's activity level, this corresponds to a service life of 2 to 3 years.
3 Safety
3.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
3.2 General safety instructions
CAUTION
Exceeding the service life and reuse on another patient
Risk of injury due to loss of functionality as well as damage to the product

11
►Ensure that the approved service life is not exceeded.
►Only use the product on a single patient.
CAUTION
Use under unallowable environmental conditions
Risk of injury due to damage to the product
►Do not expose the product to unallowable environmental conditions.
►If the product has been exposed to unallowable environmental conditions, check it for dam
age.
►If damage is apparent or in case of doubt, do not continue using the product.
►Take suitable measures if required (e.g.cleaning, repair, replacement, inspection by the
manufacturer or a specialist workshop etc.).
CAUTION
Excessive strain on the product
Risk of injury due to breakage of load-bearing components
►Use the prosthetic components according to the MOBIS classification.
CAUTION
Unallowable combination of prosthetic components
Risk of injury due to breakage or deformation of the product
►Only combine the product with prosthetic components that are approved for that purpose.
►Based on the instructions for use of the prosthetic components, verify that they may be com
bined with each other.
NOTICE
Mechanical damage to the product
Change in or loss of functionality due to damage
►Use caution when working with the product.
►If the product is damaged, check it for proper function and readiness for use.
►In case of changes in or loss of functionality, do not continue using the product (see "Signs
of changes in or loss of functionality during use" in this section).
►Take any necessary measures (e.g. repair, replacement, inspection by the manufacturer's
customer service, etc.).
NOTICE
Mechanical overload
Impaired functionality due to mechanical damage
►Check the product for damage prior to each use.
►Do not use the product if its functionality has been impaired.
►Take any necessary measures (e.g.repair, replacement, inspection by the manufacturer's
customer service, etc.).
Signs of changes in or loss of functionality during use
Decreased forefoot resistance or changes in roll-over behaviour are noticeable indications of loss
of functionality.

12
4 Scope of delivery
Quantity Designation Reference number
1 Instructions for use –
1 Prosthetic foot –
1 Protective sock SL=Spectra-Sock-7
Spare parts/accessories (not included in the scope of delivery)
Fig. Reference number Reference number
1 Footshell 2C1
1 Insert for function module 2D11
5 Preparation for use
CAUTION
Incorrect alignment or assembly
Risk of injury due to damaged prosthetic components
►Observe the alignment and assembly instructions.
INFORMATION
►Not all of the materials may be available in your country. In this case, please contact the loc
al branch of the manufacturer to obtain information on alternative materials.
5.1 Alignment
5.1.1 Applying/removing the footshell
Inserting the foot into the footshell
1) Slide the prosthetic foot into the footshell (see fig.3, see fig.4).
2) Press the heel of the prosthetic foot into the footshell until it engages (see fig.5).
Removing the footshell
1) Push the lock of the footshell to the rear and pull up the heel of the prosthetic foot.
2) Remove the prosthetic foot from the footshell.
5.1.2 Bench Alignment
TT bench alignment
Bench alignment process
Required materials: 662M4 goniometer, 743S12 heel height measuring apparatus, 743A80 50:50gauge,
alignment apparatus (e.g.743L200 L.A.S.A.R. Assembly or 743A200 PROS.A. Assembly)
Perform the assembly and alignment of the prosthetic components in the alignment apparatus according to
the following specifications:
Sagittal plane
  Heel height: Effective heel height (shoe heel height - sole thickness of forefoot) +5mm
  Exterior foot rotation: approx. 5°
  Anterior placement, middle of the prosthetic foot to the alignment reference line: 30mm
  Connect the prosthetic foot and prosthetic socket using the chosen adapters. The instructions for
use of the adapters must be observed.
  Determine the centre of the prosthetic socket with the 50:50 gauge. Align the prosthetic socket
centrally to the alignment reference line.
Socket flexion: Individual residual limb flexion +5°
Frontal plane

13
Bench alignment process
  Alignment reference line of prosthetic foot: between big toe and second toe
Alignment reference line of prosthetic socket: along the lateral patella edge
  Observe the abduction or adduction position.
TF bench alignment
►Observe the information in the prosthetic knee joint instructions for use.
5.1.3 Static Alignment
• If necessary, the alignment recommendations (TF modular leg prostheses: 646F219*, TT
modular leg prostheses: 646F336*) may be requested from Ottobock.
• Ottobock recommends checking the alignment of the prosthesis using the L.A.S.A.R.Posture
and adapting it as needed.
5.1.4 Dynamic Trial Fitting
• Adapt the alignment of the prosthesis in the frontal plane and the sagittal plane (e.g.by mak
ing angle or slide adjustments) to ensure an optimum gait pattern.
•TT fittings:Make sure that physiological knee movement in the sagittal and frontal plane is
achieved when the leg begins to bear weight after the heel strike. Avoid medial movement of
the knee joint. If the knee joint moves in the medial direction in the first half of the stance
phase, medialise the prosthetic foot. If the medial movement occurs in the second half of the
stance phase, reduce the exterior rotation.
5.1.4.1 Optimising the heel characteristics
INFORMATION
Changing the configuration of the function module has no effect on the load line while standing.
The heel characteristics are adjusted with the function module. The following settings are pos
sible:
Heel strike Selected configuration (see fig.2) Position of insert
Soft 1 Insert removed, opening posterior
Moderate 2 (delivery condition) Insert posterior
Firm 3 Insert anterior
►Turn the function module to the desired configuration (see fig.6).
5.2 Optional: Installing the foam cover
A connecting element (such asa connection plate, connection cap or foam connection cap)
provides a detachable connection between the foam cover and the prosthetic foot.
>Required materials: Degreasing cleaner (e.g.634A58 isopropyl alcohol), 636N9 contact
adhesive or 636W17 plastic adhesive
1) Measure the distance from the knee rotation point to the desired end of the foam cover and
add the compression allowance: For PE foam 10mm, for PUR soft foam 30mm. For TF
prostheses, add twice the compression allowance.
2) Cut the pre-shaped foam block to length.
3) Pull the foam cover over the prosthesis.
4) Set the connecting element onto the footshell or prosthetic foot. Depending on the version,
the connecting element engages in the edge or sits on the foot adapter.
5) Mount the prosthetic foot on the prosthesis.
6) Mark the outer contour of the connecting element on the distal face of the foam cover.
7) Dismount the prosthetic foot and remove the connecting element.
8) Clean the connecting element using a degreasing cleaner.

14
9) Glue the connecting element onto the distal face of the foam cover according to the marked
outer contour.
10) Let the glue dry (approx. 10minutes).
11) Mount the prosthetic foot and adapt the exterior cosmetic cover shape. Take into account
compression due to cosmetic stockings or SuperSkin.
6 Maintenance
►A visual inspection and functional test of the prosthetic components should be performed
after the first 30days of use.
►Inspect the entire prosthesis for wear during normal consultations.
►Conduct annual safety inspections.
7 Disposal
This product may not be disposed of with regular domestic waste in all jurisdictions. Disposal that
is not in accordance with the regulations of the country where the product is used may have a det
rimental impact on health and the environment. Please observe the information provided by the
responsible authorities in the country of use regarding return, collection and disposal procedures.
8 Legal information
All legal conditions are subject to the respective national laws of the country of use and may vary
accordingly.
8.1 Liability
The manufacturer will only assume liability if the product is used in accordance with the descrip
tions and instructions provided in this document. The manufacturer will not assume liability for
damage caused by disregarding the information in this document, particularly due to improper
use or unauthorised modification of the product.
8.2 CE conformity
This product meets the requirements of the European Directive 93/42/EEC for medical devices.
This product has been classified as a class I device according to the classification criteria out
lined in Annex IX of the directive. The declaration of conformity was therefore created by the man
ufacturer with sole responsibility according to Annex VII of the directive.
9 Technical data
Sizes [cm] 22 23 24 25 26 27 28 29 30
Heel height with 2C1=*N [mm] 10±5
Heel height with 2C1=*S [mm] 20±5 –
System height with 2C1=*N [mm] 46 48 53 57 59 64
System height with 2C1=*S [mm] 38 44 49 –
Product weight without footshell [g] 255 320 385 465
Max. body weight [kg] 80 100 125
Mobility grade 1+2
Colours beige (4), light brown (15)
1 Description du produit Français
INFORMATION
Date de la dernière mise à jour: 2018-03-26

15
►Veuillez lire attentivement l’intégralité de ce document avant d’utiliser le produit.
►Respectez les consignes de sécurité afin d’éviter toute blessure et endommagement du pro
duit.
►Apprenez à l’utilisateur à bien utiliser son produit et informez-le des consignes de sécurité.
►Conservez ce document.
1.1 Conception et fonctionnement
Le pied prothétique Adjust 1M10 est conçu pour être utilisé avec des prothèses modulaires. Ce
pied prothétique se caractérise par une grande sécurité en position debout et pendant la marche.
Celle-ci est garantie par une articulation multiaxiale au niveau de la ligne de charge. Les caracté
ristiques du talon peuvent être réglées individuellement à l’aide d’un module fonctionnel.
1.2 Combinaisons possibles
Ce composant prothétique est compatible avec le système modulaire Ottobock. Le fonctionne
ment avec des composants d’autres fabricants disposant de connecteurs modulaires compatibles
n’a pas été testé.
2 Utilisation conforme
2.1 Usage prévu
Le produit est exclusivement destiné à l’appareillage prothétique des membres inférieurs.
2.2 Domaine d’application
Le fonctionnement de nos composants est optimal lorsqu’ils sont associés à des composants ap
propriés, sélectionnés selon le poids de l’utilisateur et le niveau de mobilité, identifiables à l’aide
de notre information sur la classification MOBIS et disposant de connecteurs modulaires adap
tés.
°
kg
Le produit est recommandé pour le niveau de mobilité1 (marcheur en intérieur) et
le niveau de mobilité2 (marcheur limité en extérieur).
Poids maximal du patient
Taille [cm] 22 à 23 24 à 25 26 à 27 28 à 30
Rigidité 1 52kg 58kg 72kg 77kg
Rigidité 2 68kg 76kg 95kg 100kg
Rigidité 3 80kg 100kg 125kg 125kg
2.3 Conditions d’environnement
Conditions d’environnement autorisées
Plage de température de fonctionnement -10°Cà+60°C
Humidité relative de l’air admise 0%à90%, sans condensation
Conditions d’environnement non autorisées
Vibrations mécaniques ou chocs
Sueur, urine, eau douce, eau salée, acides
Poussières, grains de sable, particules hygroscopiques (talc par ex.)
Autres conditions d’environnement
Rayons UV Non résistant

16
Autres conditions d’environnement
Hydrolyse Non résistant
2.4 Durée d’utilisation
Conformément à la norme ISO22675, le fabricant a contrôlé le produit en le soumettant à 2mil
lions de cycles de charge. Ceci correspond, en fonction du degré d’activité du patient, à une du
rée d’utilisation de 2 à 3ans.
3 Sécurité
3.1 Signification des symboles de mise en garde
PRUDENCE Mise en garde contre les éventuels risques d’accidents et de blessures.
AVIS Mise en garde contre les éventuels dommages techniques.
3.2 Consignes générales de sécurité
PRUDENCE
Dépassement de la durée d’utilisation et réutilisation sur un autre patient
Risque de blessure provoquée par une perte de fonctionnalité et des dégradations du produit
►Veillez à ce que la durée d’utilisation définie ne soit pas dépassée.
►Veuillez n’utiliser le produit que sur un seul patient.
PRUDENCE
Utilisation dans des conditions d’environnement non autorisées
Risque de blessure provoquée par un produit endommagé
►N’exposez pas le produit à des conditions d’environnement non autorisées.
►En cas d’exposition à des conditions d’environnement non autorisées, vérifiez que le produit
n’a subi aucun dommage.
►Cessez d’utiliser le produit en cas de dommages évidents ou en cas de doute.
►Si besoin, prenez les mesures nécessaires (parex. nettoyage, réparation, remplacement,
contrôle par le fabricant ou un atelier spécialisé, etc.).
PRUDENCE
Sollicitation excessive du produit
Risque de blessure occasionnée par la rupture de pièces porteuses
►Utilisez les composants prothétiques conformément à la classification MOBIS.
PRUDENCE
Combinaison non autorisée des composants prothétiques
Risque de blessure occasionnée par une rupture ou une déformation du produit
►Combinez le produit uniquement avec des composants prothétiques autorisés à cet effet.
►Vérifiez à l’aide des instructions d’utilisation des différents composants prothétiques que
leur combinaison est bien autorisée.
AVIS
Dégradation mécanique du produit
Modification ou perte de fonctionnalité due à une dégradation
►Manipulez le produit avec précaution.

17
►Tout produit endommagé doit être vérifié afin de juger s’il est encore fonctionnel.
►En cas de modification ou perte de fonctionnalité, cessez d’utiliser le produit (voir dans le
présent chapitre le point «Signes de modification ou de perte de fonctionnalité détectés lors
de l’utilisation»).
►Si besoin, prenez les mesures nécessaires (par ex. réparation, remplacement, contrôle par
le service après-vente du fabricant, etc.).
AVIS
Surcharge mécanique
Fonctions limitées en raison d’un endommagement mécanique
►Avant chaque utilisation, vérifiez que le produit n’est pas endommagé.
►N’utilisez pas le produit si ses fonctions sont limitées.
►Si besoin, prenez les mesures nécessaires (parex. réparation, remplacement, contrôle par
le service après-vente du fabricant, etc.).
Signes de modification ou de perte de fonctionnalité détectés lors de l’utilisation
Une réduction de la résistance de l’avant-pied ou un comportement modifié du déroulement sont
des signes perceptibles vous alertant d’une perte de fonctionnalité.
4 Contenu de la livraison
Quantité Désignation Référence
1 Instructions d’utilisation –
1 Pied prothétique –
1 Chaussette de protection SL=Spectra-Sock-7
Pièces de rechange/accessoires (non compris dans la livraison)
Ill. Désignation Référence
1 Enveloppe de pied 2C1
1 Cale pour module fonctionnel 2D11
5 Préparation à l’utilisation
PRUDENCE
Alignement ou montage incorrect
Risque de blessure occasionnée par des composants prothétiques endommagés
►Respectez les consignes relatives à l’alignement et au montage.
INFORMATION
►Tous les matériaux mentionnés ne sont peut-être pas disponibles dans votre pays. Le cas
échéant, veuillez contacter la filiale locale du fabricant qui vous renseignera sur les autres
matériaux utilisables.
5.1 Alignement
5.1.1 Pose / retrait de l’enveloppe de pied
Pose de l’enveloppe de pied
1) Insérer le pied prothétique dans l’enveloppe de pied (voir ill.3, voir ill.4).
2) Appuyer sur le talon du pied prothétique jusqu’à enclenchement dans l’enveloppe de pied
(voir ill.5).

18
Retrait de l’enveloppe de pied
1) Pousser le dispositif d’arrêt de l’enveloppe de pied vers l’arrière et tirer le talon du pied pro
thétique vers le haut.
2) Retirer le pied prothétique de l’enveloppe de pied.
5.1.2 Alignement de base
Alignement de base TT
Déroulement de l’alignement de base
Matériel nécessaire: goniomètre 662M4, appareil de mesure de la hauteur du talon 743S12, gabarit50/50
743A80, appareil d’alignement (parex. L.A.S.A.R. Assembly 743L200 ou PROS.A. Assembly 743A200)
Procédez au montage et à l’orientation des composants prothétiques dans l’appareil d’alignement conformé
ment aux indications suivantes:
Plan sagittal
  Hauteur de talon: hauteur de talon effective (hauteur de talon de la chaussure – épaisseur de
semelle à l’avant-pied) +5mm
  Rotation externe du pied: env. 5°
  Décalage vers l’avant du milieu du pied prothétique par rapport à la ligne d’alignement: 30mm
  Reliez le pied prothétique et l’emboîture de la prothèse à l’aide de l’adaptateur choisi. Respectez
les instructions d’utilisation des adaptateurs.
  Déterminez le centre de l’emboîture à l’aide du gabarit 50/50. Positionnez l’emboîture de manière
centrale par rapport à la ligne d’alignement.
Flexion de l’emboîture: flexion du moignon individuelle +5°
Plan frontal
  Ligne d’alignement du pied prothétique: entre le gros orteil et le deuxième orteil
Ligne d’alignement de l’emboîture de prothèse: le long de l’arête latérale de la rotule
  Tenez compte de la position en abduction ou en adduction.
Alignement de base TF
►Respecter les indications figurant dans les instructions d’utilisation de l’articulation de genou
prothétique.
5.1.3 Alignement statique
• En cas de besoin, Ottobock vous fournira les recommandations d’alignement (prothèses de
jambe TF modulaires: 646F219*, prothèses de jambe TT modulaires: 646F336*).
• Ottobock recommande de contrôler l’alignement de la prothèse avec le L.A.S.A.R.Posture
et, si besoin, d’ajuster cet alignement.
5.1.4 Essai dynamique
• Ajustez l’alignement de la prothèse dans le plan frontal et le plan sagittal (p.ex. modification
de l’angle ou décalage) afin d’assurer un déroulement optimal du pas.
•Appareillages TT: veillez à un mouvement physiologique du genou dans les plans sagittal et
frontal lors du transfert du poids après la pose du talon. Évitez tout mouvement de
l’articulation de genou dans le sens médial. Si l’articulation de genou se déplace dans le sens
médial pendant la première moitié de la phase d’appui, procédez à la médialisation du pied
prothétique. Si le mouvement vers le sens médial a lieu pendant la deuxième moitié de la
phase d’appui, réduisez la rotation externe.
5.1.4.1 Optimisation des caractéristiques du talon
INFORMATION
La modification de configuration du module fonctionnel n’entraîne aucune modification de la
ligne de charge en position debout.

19
Les caractéristiques du talon sont réglées à l’aide du module fonctionnel. Les réglages suivants
sont possibles:
Pose du talon Configuration sélectionnée (voir ill.2) Position de la cale
Souple 1 Cale enlevée, ouverture à l’arrière
Modérée 2 (état de livraison) Cale à l’arrière
Ferme 3 Cale à l’avant
►Tourner le module fonctionnel dans la configuration souhaitée (voir ill.6).
5.2 En option: montage du revêtement en mousse
Un élément de raccordement (parex. une plaque de raccordement, un protège-connexion, une
plaque d’attache, une plaque d’attache en mousse) sert de liaison amovible entre le revêtement
en mousse et le pied prothétique.
>Matériaux requis: dégraissant (parex. alcool d’isopropyle 634A58), colle de contact 636N9
ou colle pour plastique 636W17
1) Mesurer l’écart entre le point de rotation du genou et l’extrémité souhaitée du revêtement en
mousse, puis ajouter la distance de compression: 10mm pour la mousse en polyéthylène,
30mm pour la mousse souple PUR. Pour les prothèses TF, ajouter deux fois la distance de
compression.
2) Découper la mousse.
3) Placer la mousse sur la prothèse.
4) Placer l’élément de raccordement sur l’enveloppe de pied ou sur le pied prothétique. En
fonction du modèle, l’élément de raccordement s’enclenche dans le bord ou est posé sur
l’adaptateur de pied.
5) Assembler le pied prothétique avec la prothèse.
6) Tracer le contour extérieur de l’élément de raccordement sur la surface de coupe distale de la
mousse.
7) Démonter le pied prothétique et retirer l’élément de raccordement.
8) Nettoyer l’élément de raccordement à l’aide d’un dégraissant.
9) Coller l’élément de raccordement sur la surface de coupe distale de la mousse en fonction du
tracé du contour extérieur.
10) Laisser la colle sécher (env. 10minutes).
11) Monter le pied prothétique et adapter le revêtement esthétique externe. Tenir compte de la
compression de la mousse exercée par des bas cosmétiques ou SuperSkin.
6 Maintenance
►Faites examiner (contrôle visuel et contrôle du fonctionnement) les composants prothétiques
après les 30 premiers jours d’utilisation.
►Contrôlez la présence de traces d’usure sur l’ensemble de la prothèse au cours d’une
consultation habituelle.
►Effectuez des contrôles de sécurité une fois par an.
7 Mise au rebut
Il est interdit d’éliminer le produit en tous lieux avec les ordures ménagères non triées. Une élimi
nation non conforme aux dispositions en vigueur dans le pays d’utilisation peut avoir des effets
néfastes sur l’environnement et la santé. Veuillez respecter les consignes des autorités compé
tentes du pays d’utilisation concernant les procédures de retour, de collecte et de recyclage des
déchets.

20
8 Informations légales
Toutes les conditions légales sont soumises à la législation nationale du pays d’utilisation concer
né et peuvent donc présenter des variations en conséquence.
8.1 Responsabilité
Le fabricant est responsable si le produit est utilisé conformément aux descriptions et instructions
de ce document. Le fabricant décline toute responsabilité pour les dommages découlant d’un
non-respect de ce document, notamment d’une utilisation non conforme ou d’une modification
non autorisée du produit.
8.2 Conformité CE
Ce produit répond aux exigences de la directive européenne 93/42/CEE relative aux dispositifs
médicaux. Le produit a été classé dans la classeI sur la base des critères de classification
d’après l’annexeIX de cette directive. La déclaration de conformité a donc été établie par le fabri
cant sous sa propre responsabilité, conformément à l’annexeVII de la directive.
9 Caractéristiques techniques
Tailles [cm] 22 23 24 25 26 27 28 29 30
Hauteur de talon avec 2C1=*N [mm] 10±5
Hauteur de talon avec 2C1=*S [mm] 20±5 –
Hauteur de système avec 2C1=*N [mm] 46 48 53 57 59 64
Hauteur de système avec 2C1=*S [mm] 38 44 49 –
Poids du produit sans enveloppe de pied [g] 255 320 385 465
Poids max. du patient [kg] 80 100 125
Niveau de mobilité 1+2
Couleurs beige (4), marron clair (15)
1 Descrizione del prodotto Italiano
INFORMAZIONE
Data dell'ultimo aggiornamento: 2018-03-26
►Leggere attentamente il presente documento prima di utilizzare il prodotto.
►Attenersi alle indicazioni di sicurezza per evitare lesioni e danni al prodotto.
►Istruire l'utente sull'utilizzo corretto e sicuro del prodotto.
►Conservare il presente documento.
1.1 Costruzione e funzionamento
Il piede protesico 1M10 Adjust è indicato per l'impiego in protesi modulari. Il piede protesico si
distingue per l'elevato grado di sicurezza durante la deambulazione e in posizione eretta. Questo
viene garantito da un'articolazione multiassiale sulla linea di carico. È possibile regolare in base
al paziente la caratteristica del tallone con un modulo di funzione.
1.2 Possibilità di combinazione
Questo componente protesico è compatibile con il sistema modulare Ottobock. Non è stata testa
ta la funzionalità con componenti di altri produttori che dispongono di elementi di collegamento
modulari compatibili.
