Reer MOSAIC MI8O4C User manual

8549156 • 15/12/2021 • Rev.0
1
Guida Rapida d’Installazione
Quick Installation Guide
MOSAIC M1S Modulo Master - Controllore Modulare di Sicurezza
MOSAIC M1S Master Module - Modular Safety Controller

28549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MODULO MASTER
SOMMARIO / TABLE OF CONTENTS
MOSAIC M1S MODULO MASTER........................................................................................ 3
IMPORTANTI AVVERTENZE SULLA SICUREZZA.......................................................................................3
INTRODUZIONE.............................................................................................................................................4
COLLEGAMENTI ELETTRICI..........................................................................................................................4
AVVERTENZE SUI CAVI DI COLLEGAMENTO ...................................................................................................... 5
INSTALLAZIONE DEL SOFTWARE...............................................................................................................6
CARATTERISTICHE HARDWARE RICHIESTE PER IL PC DA COLLEGARE......................................................... 6
CARATTERISTICHE SOFTWARE RICHIESTE PER IL PC DA COLLEGARE.......................................................... 6
INGRESSI .........................................................................................................................................................6
CONNETTORE USB .................................................................................................................................................. 6
MOSAIC CONFIGURATION MEMORY (MCM)...................................................................................................... 6
MASTER ENABLE...................................................................................................................................................... 6
RESTART_FBK........................................................................................................................................................... 7
USCITE .............................................................................................................................................................7
OUT STATUS ............................................................................................................................................................. 7
OUT TEST................................................................................................................................................................... 7
OSSD (MODULI MOSAIC M1S, MI8O4, MO4L) .................................................................................................... 8
OSSD (MO4LHCS8)................................................................................................................................................. 8
CHECKLIST DOPO L'INSTALLAZIONE ........................................................................................................9
CARATTERISTICHE TECNICHE..........................................................................................10
MOSAIC M1S MASTER MODULE.......................................................................................11
IMPORTANT SAFETY INSTRUCTIONS ......................................................................................................11
OVERVIEW....................................................................................................................................................12
ELECTRICAL CONNECTIONS .....................................................................................................................12
INSTRUCTIONS CONCERNING CONNECTION CABLES. ..................................................................................13
INSTALLING THE SOFTWARE ....................................................................................................................14
PC HARDWARE REQUIREMENTS ........................................................................................................................14
PC SOFTWARE REQUIREMENTS..........................................................................................................................14
INPUTS...........................................................................................................................................................14
USB CONNECTOR ..................................................................................................................................................14
MOSAIC CONFIGURATION MEMORY (MCM)....................................................................................................14
MASTER ENABLE....................................................................................................................................................14
RESTART_FBK.........................................................................................................................................................15
OUTPUTS ......................................................................................................................................................15
OUT STATUS ...........................................................................................................................................................15
OUT TEST.................................................................................................................................................................15
OSSD (MODULE MOSAIC M1S, MI8O4, MO4L).................................................................................................16
OSSD (MO4LHCS8) ................................................................................................................................................16
CHECKLIST AFTER INSTALLATION ...........................................................................................................17
TECHNICAL FEATURES .......................................................................................................18

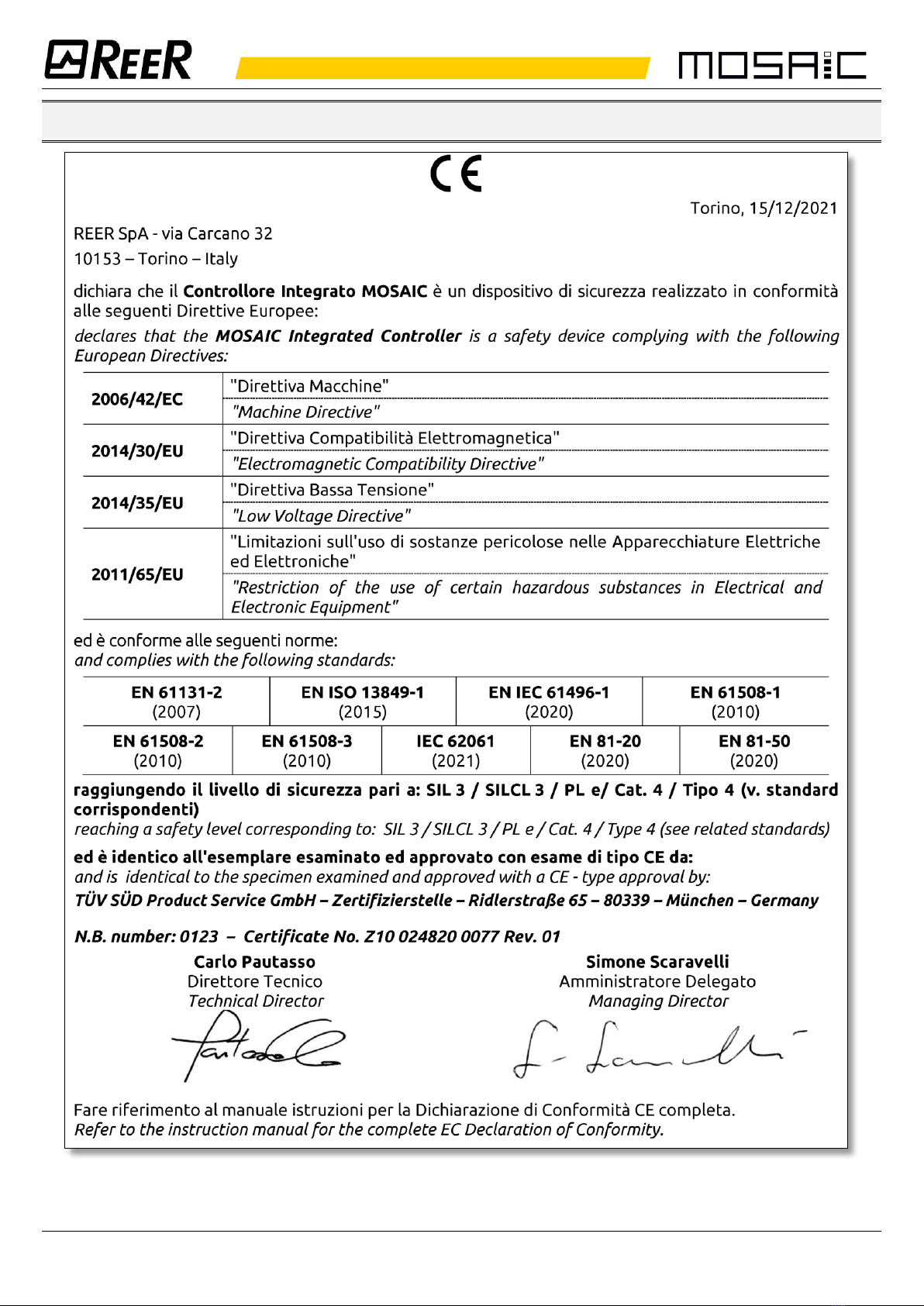

DICHIARAZIONE DI CONFORMITÀ / DECLARATION OF CONFORMITY ...............19
Italiano
English

8549156 • 15/12/2021 • Rev.0 3
MOSAIC M1S - MODULO MASTER
Italiano
MOSAIC M1S MODULO MASTER
IMPORTANTI AVVERTENZE SULLA SICUREZZA
Questo simbolo indica un avvertimento importante per la sicurezza
delle persone. La sua mancata osservanza può portare ad un rischio
molto elevato per il personale esposto.
➔Questo simbolo indica un avvertimento importante.
Per un’installazione corretta e sicura è necessario consultare il manuale
istruzioni disponibile nell’area download sul sito web ReeR.
MOSAIC raggiunge il seguente livello di sicurezza: SIL 3, SILCL 3, PL e,
Cat. 4, Tipo 4 secondo normative applicabili.
Tuttavia il SIL ed il PL finali dell'applicazione dipenderanno dal numero
componenti di sicurezza, dai loro parametri a dai collegamenti
effettuati, come da analisi dei rischi.
Consultare attentamente il paragrafo "Elenco delle Normative
applicabili".
Effettuare una accurata analisi dei rischi per determinare il livello di
sicurezza necessario alla vostra applicazione, facendo riferimento a
tutte le norme applicabili.
La programmazione / configurazione di MOSAIC viene effettuata
dall'installatore o dall'utilizzatore sotto propria esclusiva responsabilità.
Tale programmazione / configurazione va effettuata in conformità con
l'analisi dei rischi dell'applicazione e con tutte le norme ad essa
applicabili.
Al termine della programmazione / configurazione e dell'installazione di
MOSAIC e dei dispositivi ad esso collegati, deve essere effettuato un
test esaustivo di sicurezza dell'applicazione. Consultare il paragrafo
"TEST del sistema", nel manuale MOSAIC disponibile online per il
download.
Il cliente deve operare un controllo completo del sistema se aggiunge
nuovi componenti di sicurezza al sistema stesso Consultare il paragrafo
"TEST del sistema", nel manuale MOSAIC disponibile online per il
download.

48549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MODULO MASTER
Italiano
ReeR non è responsabile di queste operazioni e di eventuali rischi da
esse derivanti.
Per un corretto utilizzo dei dispositivi collegati a MOSAIC nell'ambito
della propria applicazione consultarne i manuali ed eventualmente le
relative norme di prodotto e/o di applicazione.
Verificare che la temperatura degli ambienti in cui viene installato il
sistema sia compatibile con i parametri operativi di temperatura indicati
nell'etichetta di prodotto e nei dati tecnici.
Per problemi inerenti la sicurezza, qualora risulti necessario, rivolgersi
alle autorità preposte in materia di sicurezza del proprio paese o alla
associazione industriale competente.
Questa informazione riguarda l'utilizzo e la parametrizzazionedi MOSAIC.
ReeR non si assume alcuna responsabilità per le soluzioni adottate dal
cliente per quanto riguarda i circuiti, i diagrammi elettrici e i parametri
di configurazione scelti. I circuiti realizzati e gli schemi elettrici e la scelta
dei valori dei parametri di configurazione del sistema, compresi quelli di
MOSAIC, sono da considerarsi totalmente sotto la responsabilità
dell'utente.
INTRODUZIONE
•MOSAIC è un controllore di sicurezza modulare, costituito da un’unità
principale (MOSAIC M1S), configurabile tramite l’interfaccia grafica MSD,
e da diverse espansioni, collegabili a MOSAIC M1S tramite il bus
proprietario MSC.
•Per il fissaggio meccanico attenersi alle istruzioni riportate nel manuale
MOSAIC disponibile online per il download.
COLLEGAMENTI ELETTRICI
Collocare MOSAIC M1S in un ambiente con grado di protezione
almeno IP54.
Il modulo deve essere alimentato con tensione di alimentazione
24Vdc 20% (PELV, conforme alla EN 60204-1 (Capitolo 6.4)).
Non utilizzare MOSAIC M1S come alimentazione per dispositivi esterni.
La connessione di massa (0VDC) deve essere comune a tutti i
componenti del sistema.

8549156 • 15/12/2021 • Rev.0 5
MOSAIC M1S - MODULO MASTER
Italiano
AVVERTENZE SUI CAVI DI COLLEGAMENTO
➔Dimensione conduttori: AWG 12÷30, a filo pieno/a trefolo (UL).
➔Utilizzare solo conduttori di rame (Cu) 60/75°C.
➔Si consiglia di tenere separata l'alimentazione dei modulo di sicurezza da
quella di altre apparecchiature elettriche di potenza (motori elettrici,
inverter, variatori di frequenza) o altre fonti di disturbo.
➔Per collegamenti di lunghezza superiore a 50m occorre utilizzare cavi di
almeno 1mm2di sezione (AWG16).
Modulo master MOSAIC M1S
MORSETTO
SEGNALE
TIPO
DESCRIZIONE
FUNZIONAMENTO
1
24VDC
-
Alimentazione 24VDC
-
2
NC
-
-
-
3
NC
-
-
-
4
0VDC
-
Alimentazione 0VDC
-
5
OSSD1
Output
Uscita statica di sicurezza 1
PNP attivo alto
6
OSSD2
Output
Uscita statica di sicurezza 2
PNP attivo alto
7
RESTART_FBK1/
STATUS1
Input/
Output
Feedback/Restart 1
Input secondo EN 61131-2
Output di segnalazione
programmabile
PNP attivo alto
8
RESTART_FBK2/
STATUS2
Input/
Output
Feedback/Restart 2
Input secondo EN 61131-2
Output di segnalazione
programmabile
PNP attivo alto
9
OSSD3
Output
Uscita statica di sicurezza 3
PNP attivo alto
10
OSSD4
Output
Uscita statica di sicurezza 4
PNP attivo alto
11
RESTART_FBK3/
STATUS3
Input/
Output
Feedback/Restart 3
Input secondo EN 61131-2
Output di segnalazione
programmabile
PNP attivo alto
12
RESTART_FBK4/
STATUS4
Input/
Output
Feedback/Restart 4
Input secondo EN 61131-2
Output di segnalazione
programmabile
PNP attivo alto
13
OUT_TEST1
Output
Output rilevamento corto
circuiti
PNP attivo alto
14
OUT_TEST2
Output
Output rilevamento corto
circuiti
PNP attivo alto
15
OUT_TEST3
Output
Output rilevamento corto
circuiti
PNP attivo alto
16
OUT_TEST4
Output
Output rilevamento corto
circuiti
PNP attivo alto
17
INPUT1
Input
Input digitale 1
Input secondo EN 61131-2
18
INPUT2
Input
Input digitale 2
Input secondo EN 61131-2
19
INPUT3
Input
Input digitale 3
Input secondo EN 61131-2
20
INPUT4
Input
Input digitale 4
Input secondo EN 61131-2
21
INPUT5
Input
Input digitale 5
Input secondo EN 61131-2
22
INPUT6
Input
Input digitale 6
Input secondo EN 61131-2
23
INPUT7
Input
Input digitale 7
Input secondo EN 61131-2
24
INPUT8
Input
Input digitale 8
Input secondo EN 61131-2

68549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MODULO MASTER
Italiano
INSTALLAZIONE DEL SOFTWARE
CARATTERISTICHE HARDWARE RICHIESTE PER IL PC DA COLLEGARE
•Memoria RAM: > 2 GB
•Disco fisso: spazio libero > 500Mbyte
•Connettore USB: 2.0 o superiori
CARATTERISTICHE SOFTWARE RICHIESTE PER IL PC DA COLLEGARE
•Windows 7 con Service Pack 1 (o superiori)
•Sul computer deve essere presente Microsoft Framework 4.8 (o superiori)
INGRESSI
CONNETTORE USB
MOSAIC M1S master è dotato di un connettore USB 2.0 per consentire il
collegamento ad un Personal Computer sul quale risiede il SW di
configurazione MSD (MOSAIC Safety Designer).
MOSAIC CONFIGURATION MEMORY (MCM)
MOSAIC M1S ha la possibilità di installare una memoria di backup
denominata MCM (opzionale) che consente di salvare i parametri di
configurazione del SW.
L'operazione di scrittura su MCM viene effettuata tutte le volte che viene
spedito un nuovo progetto dal PC a MOSAIC M1S.
➔Collegare/scollegare MCM solo con MOSAIC M1S spento.
MASTER ENABLE
➔Il modulo MOSAIC M1S master prevede due ingressi denominati
MASTER_ENABLE1 e MASTER_ENABLE2.
➔Tali segnali devono essere entrambi permanentemente a livello logico 1
(24VDC) per consentire il funzionamento di MOSAIC. Se l'utente vuole
disabilitare MOSAIC è sufficiente portare questi ingressi a livello logico
0 (0VDC).

8549156 • 15/12/2021 • Rev.0 7
MOSAIC M1S - MODULO MASTER
Italiano
RESTART_FBK
Il segnale RESTART_FBK consente a MOSAIC M1S di verificare un segnale
EDM (External Device Monitoring) di feedback dei contattori esterni, oltre
a permettere la gestione di funzionamento Manuale/Automatico. Vedere
tutte le possibili connessioni nel manuale MOSAIC disponibile online per il
download.
Ove l'applicazione lo richieda, il tempo di risposta dei contattori esterni
deve essere verificato mediante un dispositivo addizionale.
Il comando di Restart deve essere posizionato al di fuori della zona
pericolosa, in un punto da cui la zona pericolosa e l'intera area di lavoro
interessata risultino ben visibili.
Non deve essere possibile raggiungere il comando dall'interno dell'area
pericolosa.
USCITE
OUT STATUS
Il segnale OUT STATUS (pin 7-8-11-12) è un'uscita digitale programmabile
che può riportare lo stato di:
•Un'ingresso.
•Un'uscita.
•Un nodo dello schema logico progettato con MSD.
➔Le uscite di segnalazione STATUS sono condivise con gli ingressi di
feedback/restart delle OSSD. Per poterli usare occorre che l’OSSD
corrispondente sia usata con reset automatico senza rilettura dei
feedback esterni. Per esempio per poter usare l’uscita STATUS1
(Morsetto 7), programmare OSSD1 con reset automatico senza controllo
dei tempi dei feedback K.
OUT TEST
I segnali OUT TEST devono essere utilizzati per monitorare la presenza di
corto circuiti o sovraccarichi sugli ingressi.

88549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MODULO MASTER
Italiano
OSSD (MODULI MOSAIC M1S, MI8O4, MO4L)
Le uscite OSSD (statiche di sicurezza a semiconduttore) sono protette
contro i cortocircuiti e forniscono:
•In stato di ON: Uv-0,75V...Uv (con Uv pari a 24V ± 20%)
•In stato di OFF: 0V...2V r.m.s.
Il massimo carico è 400mA@24VDC, corrispondente a un minimo carico
resistivo di 60. Il massimo carico capacitivo è pari a 0.82 F. Il massimo
carico induttivo è pari a 2 mH.
Sono impostabili diverse configurazioni di output (configurabili con il
software MSD):
•4 canali singoli (1 uscita di sicurezza per canale con relativo ingresso
di feedback)
•2 canali doppi (2 uscite di sicurezza per canale con relativo ingresso
di feedback)
•1 canale doppio e 2 singoli.
OSSD (MO4LHCS8)
MO4LHCS8 fornisce 4 uscite di sicurezza a corrente elevata monocanale
(max 2A per canale).
Tali uscite sono protette contro i cortocircuiti e forniscono:
•in stato di ON: (Uv-0,6V)...Uv (24V ± 20%)
•in stato di OFF: 0V...2V r.m.s.
Il massimo carico è 2A@24 VDC, corrispondente a un minimo carico
resistivo di 12. Il massimo carico capacitivo è pari a 0.82 F. Il massimo
carico induttivo è pari a 2.4 mH.
Sono impostabili diverse configurazioni di output (configurabili con il
software MSD):
•4 canali singoli (1 uscita di sicurezza per canale con relativo ingresso
di feedback)
•2 canali doppi (2 uscite di sicurezza per canale con relativo ingresso
di feedback).
•1 canale doppio e 2 canali singoli.
Utilizzando MO4LHCS8 con corrente totale di uscita > 5 A, separarlo dai
moduli adiacenti interponendo un connettore MSC.

8549156 • 15/12/2021 • Rev.0 9
MOSAIC M1S - MODULO MASTER
Italiano
CHECKLIST DOPO L'INSTALLAZIONE
Il sistema MOSAIC è in grado di rilevare autonomamente i guasti che
avvengono in ciascun modulo. Tuttavia al fine di garantire il corretto
funzionamento del sistema, effettuare i seguenti controlli dopo
l’installazione e almeno una volta all'anno:
OPERAZIONE / CONTROLLO
COMPLETATO
1. Verificare il corretto fissaggio di MOSAIC alla barra DIN
❒
2. Effettuare un TEST completo del sistema
(consultare il paragrafo "TEST del sistema", del manuale
istruzioni scaricabile dal sito web ReeR)
❒
3. Verificare che i conduttori siano correttamente avvitati alle
morsettiere
❒
4. Verificare che tutti i led (indicatori) si accendano
correttamente
❒
5. Verificare il corretto posizionamento di tutti i sensori collegati
a MOSAIC
❒
6. Verificare che tutti gli indicatori esterni funzionino
correttamente
❒

10 8549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MODULO MASTER
Italiano
CARATTERISTICHE TECNICHE
PARAMETRO
VALORE
PFHd(IEC 61508:2010)
1,44E-08
Tensione nominale
24 VDC 20%
Potenza dissipata
3W max
INPUT digitali (No./descrizione)
8 / PNP attivo alto, secondo EN 61131-2
INPUT FBK/RESTART
(No./descrizione)
4 / Controllo EDM / possibile funzionamento
Automatico o Manuale con pulsante di RESTART
OUTPUT Test (n°/descrizione)
4 / per controllo corto circuiti - sovraccarichi
OUTPUT digitali (n°/descrizione)
4 / programmabili - PNP attivo alto
OSSD (No./descrizione)
4 canali singoli (o 2 canali doppi), cat. 4
400mA@24VDC max
Interfaccia tipo C classe 3 (ZVEI CB24I)
Slot per scheda MCM
Disponibile
Connessione al PC
USB 2.0 (Hi Speed) - Max lunghezza cavo: 3m
Connessione ai moduli slave
Attraverso bus proprietario 5 vie MSC
La precisa ed integrale osservanza di tutte le norme, indicazioni e divieti
esposti nel manuale di MOSAIC, scaricabile dal sito web ReeR,
costituisce un requisito essenziale per il corretto funzionamento del
modulo MOSAIC M1S.
ReeR s.p.a., pertanto, declina ogni responsabilità per quanto derivante
dal mancato rispetto, anche parziale, di tali indicazioni.
Il software MSD e la manualistica sono reperibili all’URL: https://www.reersafety.com/download

8549156 • 15/12/2021 • Rev.0 11
MOSAIC M1S - MASTER MODULE
English
MOSAIC M1S MASTER MODULE
IMPORTANT SAFETY INSTRUCTIONS
This safety alert symbol indicates a potential personal safety hazard.
Failure to comply with instructions bearing this symbol could pose a very
serious risk to personnel.
➔This symbol indicates an important instruction.
To guarantee a correct and safe installation and operation of the
module, it is necessary to consult the instruction manual available in
download area on the ReeR website.
The MOSAIC is built to the following safety levels: SIL 3, SILCL 3, PL e,
Cat. 4, Type 4 in accordance with the applicable standards. However, the
definitive SIL and PL of the application will depend on the number of
safety components, their parameters and the connections that are
made, as per the risk analysis.
Read the "Applicable Standards" section carefully.
Perform an in-depth risk analysis to determine the appropriate safety
level for your specific application, on the basis of all the applicable
standards.
Programming/configuration of the MOSAIC is the sole responsibility of
the installer or user.
The device must be programmed/configured in accordance with the
application-specific risk analysis and all the applicable standards.
Once you have programmed/configured and installed the MOSAIC and
all the relative devices, run a complete application safety test. See
"TESTING the system", in the MOSAIC manual available online for free
download.
Always test the complete system whenever new safety components are
added. See "TESTING the system", in the MOSAIC manual available
online for free download.
ReeR is not responsible for these operations or any risks in connection
therewith.

12 8549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MASTER MODULE
English
Reference should be made to the handbooks and the relative product
and/or application standards to ensure correct use of devices connected
to the MOSAIC within the specific application.
The ambient temperature in the place where the system is installed
must be compatible with the operating temperature parameters stated
on the product label and in the specifications.
For all matters concerning safety, if necessary, contact your country's
competent safety authorities or the competent trade association.
This information is about the usage and parametrisation of MOSAIC.
ReeR takes no responsibility for the solutions adopted by customers
concerning the circuits, the electrical diagrams and the chosen
configuration parameters of their application. The implemented circuits
and electrical diagrams and the choice of the system configuration
parameter values, including those of MOSAIC, are fully under the
responsibility of the user.
OVERVIEW
•MOSAIC is a modular safety controller. It consists of a master unit
(MOSAIC M1S), which can be configured using the MSD graphic interface,
and a number of expansion units connected to the MOSAIC M1S via the
proprietary MSC bus.
•For the mechanical fastening follow the instructions in the MOSAIC
manual available online for free download.
ELECTRICAL CONNECTIONS
Install MOSAIC M1S in an enclosure with a protection class of at
least IP54.
The supply voltage to the units must be 24Vdc 20% (PELV, in
compliance with the standard EN 60204-1 (Chapter 6.4)).
Do not use the MOSAIC M1S to supply external devices.
The same ground connection (0VDC) must be used for all system
components.

8549156 • 15/12/2021 • Rev.0 13
MOSAIC M1S - MASTER MODULE
English
INSTRUCTIONS CONCERNING CONNECTION CABLES.
➔Wire size range: AWG 12÷30, (solid/stranded) (UL).
➔Use 60/75°C copper (Cu) conductor only.
➔We recommend the use of separate power supplies for the safety
module and for other electrical power equipment (electric motors,
inverters, frequency converters) or other sources of disturbance.
➔Cables used for connections of longer than 50m must have a cross-
section of at least 1mm2(AWG16).
MOSAIC M1S master module
TERMINAL
SIGNAL
TYPE
DESCRIPTION
OPERATION
1
24VDC
-
24VDC power supply
-
2
NC
-
-
-
3
NC
-
-
-
4
0VDC
-
0VDC power supply
-
5
OSSD1
Output
Solid State Safety Output 1
PNP active high
6
OSSD2
Output
Solid State Safety Output 2
PNP active high
7
RESTART_FBK1/
STATUS1
Input/
Output
Feedback/Restart 1
Input according to EN 61131-2
Programmable signal output
PNP active high
8
RESTART_FBK2/
STATUS2
Input/
Output
Feedback/Restart 2
Input according to EN 61131-2
Programmable signal output
PNP active high
9
OSSD3
Output
Solid State Safety Output 3
PNP active high
10
OSSD4
Output
Solid State Safety Output 4
PNP active high
11
RESTART_FBK3/
STATUS3
Input/
Output
Feedback/Restart 3
Input according to EN 61131-2
Programmable signal output
PNP active high
12
RESTART_FBK4/
STATUS4
Input/
Output
Feedback/Restart 4
Input according to EN 61131-2
Programmable signal output
PNP active high
13
OUT_TEST1
Output
Short circuit detected output
PNP active high
14
OUT_TEST2
Output
Short circuit detected output
PNP active high
15
OUT_TEST3
Output
Short circuit detected output
PNP active high
16
OUT_TEST4
Output
Short circuit detected output
PNP active high
17
INPUT1
Input
Digital input 1
Input according to EN 61131-2
18
INPUT2
Input
Digital input 2
Input according to EN 61131-2
19
INPUT3
Input
Digital input 3
Input according to EN 61131-2
20
INPUT4
Input
Digital input 4
Input according to EN 61131-2
21
INPUT5
Input
Digital input 5
Input according to EN 61131-2
22
INPUT6
Input
Digital input 6
Input according to EN 61131-2
23
INPUT7
Input
Digital input 7
Input according to EN 61131-2
24
INPUT8
Input
Digital input 8
Input according to EN 61131-2

14 8549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MASTER MODULE
English
INSTALLING THE SOFTWARE
PC HARDWARE REQUIREMENTS
•RAM: > 2 GB
•Hard disk: > 500Mbyte of free space
•USB connector: 2.0 or higher
PC SOFTWARE REQUIREMENTS
•Windows 7 with Service Pack 1 installed (or higher OS).
•Microsoft Framework 4.8 (or higher) must be installed on the PC
INPUTS
USB CONNECTOR
MOSAIC M1S master comes with a USB 2.0 connector for the connection
to a PC that is hosting the configuration software (MSD Safety MOSAIC
Designer).
MOSAIC CONFIGURATION MEMORY (MCM)
A backup memory, called MCM (optional) can be installed in the
MOSAIC M1S master and used to save the SW configuration parameters.
The MCM is written each time a new project is sent from the PC to the
MOSAIC M1S.
➔Connect/Disconnect MCM only when MOSAIC M1S is turned off.
MASTER ENABLE
➔The MOSAIC M1S master has two inputs: MASTER_ENABLE1 and
MASTER_ENABLE2.
➔These signals must both be permanently set to logic level 1 (24VDC) for
the MOSAIC to operate. If the user needs to disable the MOSAIC, simply
lower these inputs to logic level 0 (0VDC).

8549156 • 15/12/2021 • Rev.0 15
MOSAIC M1S - MASTER MODULE
English
RESTART_FBK
The RESTART_FBK signal input allows the MOSAIC M1S to verify an EDM
(External Device Monitoring) feedback signal (series of contacts) from the
external contactors, and to monitor Manual/Automatic operation. See all
the possible connections in the MOSAIC manual available online for free
download.
If the application requires it, the response time of the external
contactors must be verified by an additional device.
The RESTART command must be installed outside the danger area in a
position where the danger area and the entire work area concerned are
clearly visible.
It must not be possible to reach the control from inside the danger area.
OUTPUTS
OUT STATUS
The OUT STATUS signal (pin 7-8-11-12) is a programmable digital output
that can indicate the status of:
•An input.
•An output.
•A node of the logic diagram designed using the MSD.
➔The STATUS signal outputs are shared with the feedback/restart inputs
of the OSSDs. To use them, the corresponding OSSD must be used with
automatic reset without external feedback monitoring. For example, to
use the STATUS1 output (Terminal 7), you must program OSSD1 (by
means of the MSD software) with automatic reset without K feedback
monitoring.
OUT TEST
The OUT TEST signals must be used to monitor the presence of short-
circuits or overloads on the inputs.

16 8549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MASTER MODULE
English
OSSD (MODULE MOSAIC M1S, MI8O4, MO4L)
The OSSD (static semiconductor safety outputs) are short circuit protected.
They supply:
•In the ON condition: Uv-0,75V...Uv (where Uv is 24V ± 20%)
•In the OFF condition: 0V...2V r.m.s.
The maximum load of 400mA@24V corresponds to a minimum resistive
load of 60. The maximum capacitive load is 0.82F. The maximum
inductive load is 2mH.
Different output configurations (configurable with MSD configuration
software) can be set:
•4 single channels (1 Safety Output per channel with its relative
feedback input).
•2 dual channels (2 Safety Outputs per channel with their relative
feedback input).
•1 dual channel and 2 single channels.
OSSD (MO4LHCS8)
MO4LHCS8 provides 4 High Current Safety Outputs single channel (2A max
per channel).
These outputs are short circuit protected, cross circuit monitored and supply:
•In the ON condition: (Uv-0,6V)...Uv (24VDC ± 20%)
•In the OFF condition: 0V...2V r.m.s.
The maximum load of 2A@24V corresponds to a minimum resistive load of
12. The maximum capacitive load is 0.82F. The maximum inductive load
is 2.4 mH.
Different output configurations (configurable with MSD configuration
software) can be set:
•4 single channels (1 Safety Output per channel with its relative
feedback input).
•2 dual channels (2 Safety Outputs per channel with their relative
feedback input).
•1 dual channel and 2 single channels.
Using MO4LHCS8 with sum output current > 5 A, then separate adjacent
modules by interposing a MSC connector.

8549156 • 15/12/2021 • Rev.0 17
MOSAIC M1S - MASTER MODULE
English
CHECKLIST AFTER INSTALLATION
The MOSAIC system is able to detect the faults that occurs in each own
module.
Anyway to have the system perfect operation perform the following checks
at start up and at least every one year:
OPERATION / CONTROL
COMPLETE
1. Verify the correct fixing of MOSAIC to the Omega rail
❒
2. Operate a complete system TEST
(see "TESTING the system", in the MOSAIC instruction manual
available on the ReeR website)
❒
3. Verify that all the cables are correctly inserted and the terminal
blocks well screwed
❒
4. Verify that all the leds (indicators) light on correctly
❒
5. Verify the positioning of all the sensors connected to MOSAIC
❒
6. Verify that all the external indicators (lamps) work properly
❒

18 8549156 • 15/12/2021 • Rev.0
MOSAIC M1S - MASTER MODULE
English
TECHNICAL FEATURES
PARAMETER
VALUE
PFHd(IEC 61508:2010)
1,44E-08
Rated voltage
24VDC 20%
Dissipated power
3W max
Digital INPUTS
(No./description)
8 / PNP active high according to EN 61131-2
INPUT FBK/RESTART
(No./description)
4 / EDM control / possible Automatic
or Manual operation with RESTART button
Test OUTPUT
(No./description)
4 / to check for short-circuits - overloads
Signaling OUTPUTS
(No./description)
4 / programmable - PNP active high
OSSD (No./description)
4 single outputs (or 2 dual channel outputs), cat. 4
400mA@24VDC max
Interface type C class 3 (ZVEI CB24I)
Slot for MCM card
Available
Connection to PC
USB 2.0 (Hi Speed) - Max cable length: 3m
Connection to slave units
via MSC 5-way ReeR proprietary bus
Precise, complete compliance with all standards, instructions and
warnings in MOSAIC handbook is essential for the correct operation of
MOSAIC controller.
ReeR therefore declines any responsibility for all and anything resulting
from failure to comply with all or some of the aforesaid instructions.
The MSD software and manuals are available at URL: https://www.reersafety.com/download

8549156 • 15/12/2021 • Rev.0 19
DICHIARAZIONE DI CONFORMITÀ / DECLARATION OF CONFORMITY
Fare riferimento al manuale istruzioni per la Dichiarazione di Conformità CE completa.
Refer to the instruction manual for the complete EC Declaration of Conformity.

20 8549156 • 15/12/2021 • Rev.0
All REER product manuals are available at URL
https://www.reersafety.com/it/en/download/manuals
