Mirage Quattro™
FULL FACE MASK
User Guide
English • Deutsch • Français • Italiano •
Español • Português • Nederlands
61836/2 07 01
MIRAGE QUATTRO
USER
EUR 1
61836
61836r2 cover.qxp 18/01/2007 2:37 PM Page 1

ResMed Ltd (Manufacturer) 1 Elizabeth Macarthur Drive Bella Vista NSW 2153 Australia
ResMed Corp (US Designated Agent) 14040 Danielson Street Poway CA 92064-6857 USA
ResMed (UK) Ltd (EU Authorized Representative) 65 Milton Park Abingdon Oxfordshire OX14 4RX UK
ResMed Offices Australia, Austria, Brazil, Finland, France, Germany, Hong Kong, Japan, Malaysia, Netherlands,
New Zealand, Norway, Singapore, Spain, Sweden, Switzerland, UK, USA
(see www.resmed.com for contact details).
Mirage Quattro Full Face Mask
Protected by patents: AU 777033, EP 1187649, EP 1314445, HK 1057714, US 6412487, US 6439230, US 6513526,
US 6581594, US 6701927, US 6796308, US 6823865, US 6823869, US 6860269, US 7021311, US 7069933.
Other patents pending.
Protected by design registrations: AU 309495, AU 309789, AU 309800, AU 310242, AU 311114, AU 311132,
AU 311133, AU 311134, AU 311135, AU 311136, AU 311137, AU 311186, AU 311187. Others pending.
Mirage and Mirage Quattro are trademarks of ResMed Ltd and Mirage is registered in U.S. Patent and Trademark
Office.
Velcro is a registered trademark of Velcro Industries B.V. STERRAD and CIDEX are trademarks of
Johnson & Johnson. Alconox is a trademark of Alconox Ltd. Neodisher Medizyme is a trademark of
Chemische Fabrik Dr Weigert. Aniosyme is a trademark of Laboratoires Anios.
© 2007 ResMed Ltd.
61836r2 cover.qxp 18/01/2007 2:37 PM Page 2

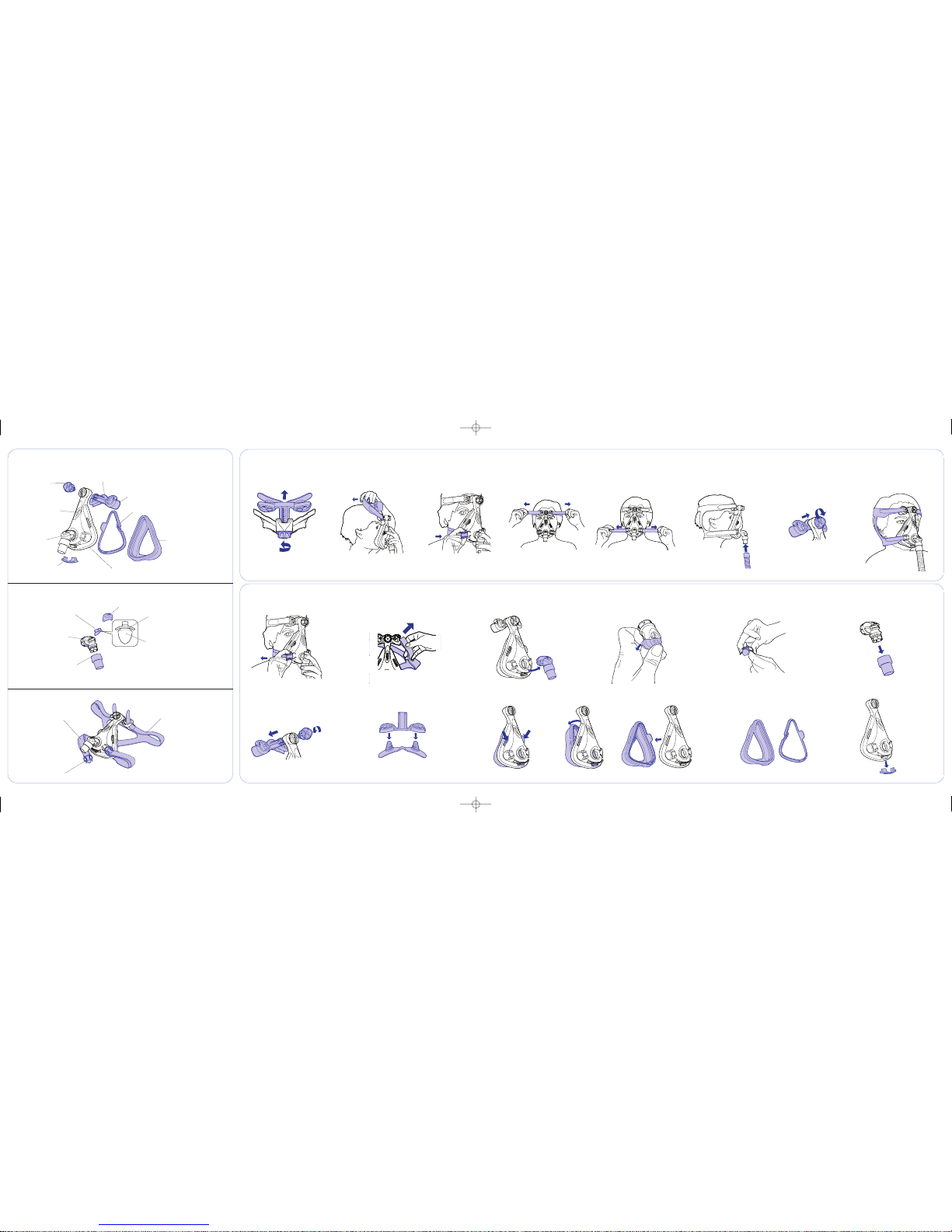

AMask parts / Maskenteile / Composants du masque / Parti della maschera
/ Piezas de la mascarilla / Peças da máscara / Maskeronderdelen
Forehead support / Stirnstütze / Support frontal / Supporto frontale /
Apoyo para la frente / Suporte da testa / Voorhoofdsteun
Forehead support pad / Stirnpolster /Tampon frontal /
Imbottitura del supporto frontale / Almohadilla para la frente /
Almofada do suporte da testa / Kussentje van voorhoofdsteun
Mask cushion / Maskenkissen /
Bulle du masque / Cuscinetto della
maschera / Almohadilla de la
mascarilla / Almofada da máscara /
Maskerkussentje
Mask frame / Maskenrahmen / Entourage rigide /Telaio della
maschera / Armazón de la mascarilla / Armação da máscara /
Maskerframe
Ports cap / Anschlusskappe / Bouchon
d'entrées / Coperchio delle porte /Tapón de los
puertos / Tampa das portas / Poortafdichting
Elbow assembly /
Kniestück / Coude /
Complesso del gomito /
Unidad del codo /
Conjunto do cotovelo /
Complete bocht
Vent / Luftauslassöffnung /
Orifices de ventilation /
Foro per l’esalazione /
Ventilación / Respiradouro /
Ventilatieopeningen
Dial / Regler / Molette
de réglage / Selettore di
regolazione / Disco /
Botão / Draaiknop
Valve clip / Ventilclip / Clip de la valve / Fermaglio della valvola
/ Traba de la válvula / Clipe da válvula / Klepklem
Valve hinge / Ventilgelenk / Charnière de la
valve / Cardine della valvola / Bisagra de la
válvula / Articulação da válvula /
Klepscharnier
Valve membrane / Ventilmembran /
Membrane de la valve / Membrana della
valvola / Membrana de la válvula / Membrana
da válvula / Klepmembraan
Valve / Ventil / Valve / Valvola /
Válvula / Válvula / Klep
Elbow / Kniestück / Coude /
Gomito / Codo / Cotovelo /
Bocht
Swivel / Drehadapter / Pièce pivotante
/ Giunto rotante / Pieza giratoria /
Peça giratória / Draaibare kop
Upper straps / Obere Bänder /
Sangles supérieures / Cinghie
superiori / Correas superiores /
Correias superiores / Bovenste
banden
Lower straps / Untere Bänder
/ Sangles inférieures / Cinghie
inferiori / Correas inferiores /
Correias inferiores / Onderste
banden
Headgear clip / Kopfbandclip
/ Clip d'attache du harnais /
Fermaglio del copricapo /
Broche del arnés para la
cabeza / Clipe do arnês /
Hoofdbandklem
BFitting the mask / Anlegen der Maske / Mise en place du masque / Come indossare la maschera / Colocación de la mascarilla / Colocação da máscara / Masker opzetten en aanpassen
3
6
9
12
15
18
21
24
12345678
CDisassembling for cleaning / Auseinanderbau zu Reinigungszwecken / Démontage pour le nettoyage / Smontaggio per la pulizia / Desmontaje para la limpieza / Desmontagem para limpeza / Demontage voor reiniging
1
2
1
7
23456
8 9 10 11
© 2007 ResMed Ltd.
© 2007 ResMed Ltd.
© 2007 ResMed Ltd.
Elbow assembly / Kniestück / Coude / Complesso del gomito /
Unidad del codo / Conjunto do cotovelo / Complete bocht
Cushion clip / Maskenkissenclip / Clip de la bulle /
Fermaglio del cuscinetto /Traba de la almohadilla /
Clipe da almofada / Kussenklem
61836 illo sheets.qxp 18/01/2007 2:42 PM Page 1

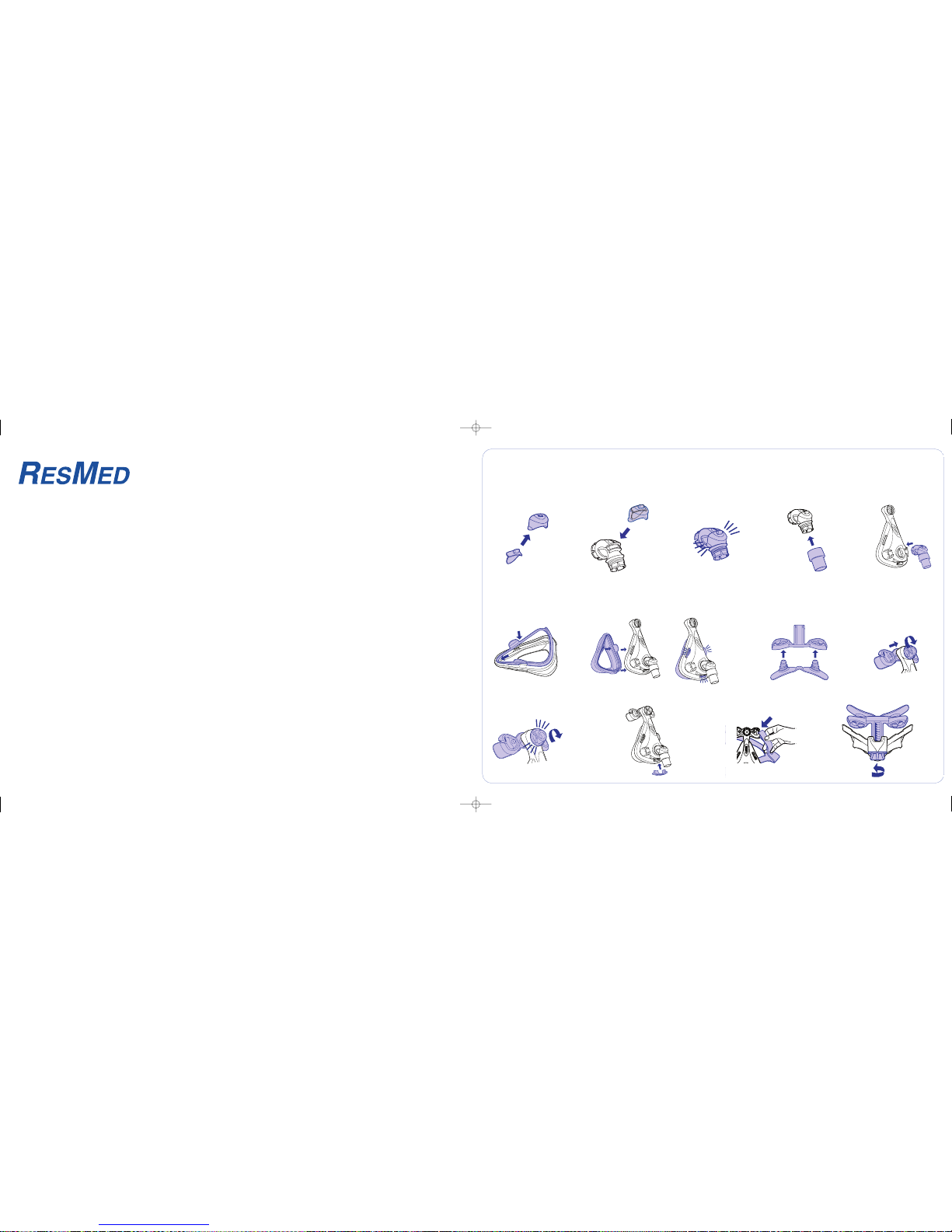

DReassembling the mask / Wiederzusammenbau der Maske / Remontage du masque / Riassemblaggio della maschera / Para volver a montar la mascarilla /
Montagem da máscara / Compleet masker in elkaar zetten
Elbow Reassembly / Wiederzusammenbau des Kniestücks / Remontage du coude / Riassemblaggio del gomito /
Volver a montar el codo / Montagem do cotovelo / Bocht in elkaar zetten
Mask Reassembly / Wiederzusammenbau der Maske / Remontage du masque / Riassemblaggio della maschera /
Volver a montar la mascarilla / Montagem da máscara / Masker in elkaar zetten
1 2 3 4 5
1
2
12
6 7 8 9
3
6
9
12
15
18
21
24
10 11 12 13
Mirage Quattro
Full Face Mask / Full Face Maske / Masque facial / Maschera ono-nasale /
Mascarilla Facial / Máscara Facial / Volgelaatsmasker
Illustrations Sheet / Illustrationsblatt /
Fiche d'illustrations / Foglio delle illustrazioni / Hoja de
figuras / Folheto de ilustrações / Illustratieblad
Note: For complete instructions, please read the text section
in conjunction with the illustrations on this sheet.
Hinweis: Vollständige Anweisungen finden Sie im
Textabschnitt und in den Illustrationen auf diesem Blatt.
Remarque : pour les instructions complètes, veuillez lire le
texte du guide avec cette fiche d’illustrations.
Nota: Per istruzioni complete, leggere la sezione con il testo
insieme alle illustrazioni su questo foglio.
Nota: para tener instrucciones completas, lea el texto en
conjunto con las figuras de esta hoja.
Nota: para obter instruções completas, leia a secção de texto
acompanhando com as ilustrações neste folheto.
Let op: Raadpleeg voor de volledige instructies s.v.p. de
desbetreffende tekst samen met de illustraties op dit blad.
Component of: 61836/2
© 2007 ResMed Ltd.
61836 illo sheets.qxp 18/01/2007 2:42 PM Page 2

English
1
Mirage Quattro™
FULL FACE MASK
Thank you for choosing ResMed’s Mirage Quattro Full Face Mask.
The Mirage Quattro is a full face mask that covers your nose and mouth. This
means that you can receive effective therapy even if you breathe through your
mouth.
The mask incorporates vent holes and a built-in valve so that you can continue
to breathe fresh air if the airflow to your mask is impeded for any reason.
Intended Use
The Mirage Quattro channels airflow noninvasively to a patient from a positive
airway pressure device such as a continuous positive airway pressure (CPAP)
or bilevel system.
The Mirage Quattro is to be used by adult patients (>30 kg) for whom positive
airway pressure has been prescribed.
The Mirage Quattro is intended for single-patient re-use in the home
environment and multipatient re-use in the hospital/institutional environment.
Before Using the Mask
WARNINGS
•The Mirage Quattro must be used under qualified supervision with
patients who are unable to remove the mask by themselves. The mask
may not be suitable for those predisposed to aspiration.
•The elbow and valve assembly are intended to be used with the
Mirage Quattro and have specific safety functions. The mask should
not be worn if the valve is damaged as it will not be able to perform its
safety function. The valve should be replaced if it is damaged,
distorted or torn.
•The vent holes must be kept clear.
•Follow all precautions when using supplemental oxygen.
61836r2.book Page 1 Thursday, January 25, 2007 1:57 PM

2
•Any oxygen flow must be turned off when the flow generator is not
operating, so that unused oxygen does not accumulate within the flow
generator enclosure and create a risk of fire.
•At a fixed flow rate of supplemental oxygen flow, the inhaled oxygen
concentration will vary, depending on the pressure settings, patient
breathing pattern, mask, point of application and leak rate.
•The technical specifications of the mask and flow generator are
provided for your clinician to check that they are compatible. If used
outside specification or if used with incompatible devices, the seal and
comfort of the mask may not be effective, optimum therapy may not
be achieved, and leak, or variation in the rate of leak, may affect the
flow generator function.
•Discontinue using the Mirage Quattro if you have ANY adverse
reaction to any part of the mask system, and consult your physician or
sleep therapist.
•Refer to your flow generator manual for details on settings and
operational information.
Using the Mask
Select ‘Mir Full’ or ‘Full Face’ as the mask option when using the Mirage
Quattro with ResMed flow generators that have mask setting options.
Fitting the Mask
The diagrams in section Aon the illustrations sheet show how the parts of the
mask fit together.
The diagrams in section Bshow the sequence for obtaining the best fit and
comfort in using your mask. Please follow these instructions carefully.
1Twist the forehead support dial to Position 24, where the forehead support
is fully extended (Fig. B-1).
2Hold the mask steadily on your face (Fig. B-2) and pull the headgear over
your head.
3Bringing the lower straps below your ears, clip the headgear to the lower
part of the mask frame (Fig. B-3).
4Unfasten the Velcro®, pull the upper headgear straps evenly until they are
comfortable and firm, and reattach the Velcro (Fig. B-4).
5Repeat step 4 with the lower headgear straps (Fig. B-5).
6Test the functioning of the valve by sealing the swivel with your hand and
ensuring that you can still breathe freely.
7Connect the main air tubing to the swivel (Fig. B-6). Then connect the free
end of the air tubing to your flow generator and turn the flow generator on.
61836r2.book Page 2 Thursday, January 25, 2007 1:57 PM

3
English
8Lie down in your sleeping position. Twist the forehead support dial
(Fig. B-7) until you feel that the mask is evenly positioned on your face. It
should be comfortable, with a satisfactory seal. Gently tighten the lower
headgear straps if necessary.
9The fitted mask is shown in Fig. B-8.
Optimising Mask Seal and Comfort
To receive effective therapy it is important to have the best seal possible
between your mask and your face. If you are experiencing leaks, please ensure
that you have followed the fitting instructions carefully. Carry out a quick check
after fitting your mask:
•Is the mask cushion creased? Creases can allow air to leak out of the mask.
•Have you cleaned your mask cushion recently? Oils on the cushion can
affect the seal.
•Are your headgear straps overtightened? Try not to alter the upper headgear
straps once they have been tightened by your clinician.
•You may need to slightly adjust the dial. Note the dial setting when
comfortable.
•Does the mask seem too close to your eyes? You may need a smaller mask.
If you cannot resolve any problems, look at the Troubleshooting section, or talk
to your clinician. You may require another mask size.
Removing the Mask
To remove the Mirage Quattro, disconnect one of the lower headgear clips and
pull the mask and headgear up over your head.
Disassembling the Mask
See section Con the illustrations sheet.
1Detach the air tubing.
2Unclip the lower headgear clips (Fig. C-1) and unhook the upper headgear
straps (Fig. C-2). It is not necessary to remove the headgear clips from the
headgear.
3Remove the elbow assembly from the mask frame (Fig. C-3). It’s easier to
pivot the bottom of the elbow away from the mask frame than to pull the
elbow straight off.
4Remove the valve clip from the elbow (Fig. C-4).
5Peel the valve away from the valve clip (Fig. C-5). Do not pull on the
membrane to remove the valve.
6Detach the swivel from the elbow (Fig. C-6).
7Note the position on the dial for the next time you use the mask.
61836r2.book Page 3 Thursday, January 25, 2007 1:57 PM

4
8Fully unscrew and remove the dial then pull the forehead support out of the
mask frame (Fig. C-7).
9Remove the forehead support pads from the forehead support (Fig. C-8).
10 Squeeze and push the upper side tabs on the cushion clip out of the mask
frame. Pivot away from the mask, and gently pull out (Fig. C-9).
11 Separate the cushion from the cushion clip (Fig. C-10).
12 Remove the ports cap from the mask frame (Fig. C-11).
Cleaning the Mask in the Home
Notes:
•The mask and headgear can only be cleaned by handwashing.
•The headgear may be washed without removing the headgear clips.
WARNING
•Do not use aromatic-based solutions or scented oils (eg, eucalyptus or
essential oils), bleach, alcohol or products that smell strongly (eg,
citrus) to clean any of the mask components. Residual vapours from
these solutions can be inhaled if not rinsed thoroughly. They may also
damage the mask, causing cracks.
•Do not iron the headgear as the material is heat sensitive and will be
damaged.
Daily/After Each Use
To optimize the mask seal, facial oils should be removed from the cushion
before use.
Handwash the mask by gently rubbing in warm (30°C) water using mild soap
or diluted dishwashing detergent.
Do not twist the valve during cleaning as this may damage or tear the valve
membrane or hinge. Take care when handling the valve.
If the vent requires cleaning use a soft bristle brush.
Rinse all components well with drinking quality water and allow them to air dry
out of direct sunlight. Do not soak the mask.
Weekly
Handwash the headgear in warm (30°C) water using mild soap or diluted
dishwashing detergent. Rinse well and allow it to air dry out of direct sunlight.
61836r2.book Page 4 Thursday, January 25, 2007 1:57 PM

5
English
Cleaning the Mask between Patients
The Mirage Quattro should be disinfected or sterilised when used between
patients. All components, except the headgear, are validated for up to 20
disinfection or sterilisation cycles using one of the following processes:
•Thermal disinfection at a maximum temperature–time combination of 93°C
for 10 minutes
•Chemical disinfection (eg, Cidex™ OPA or Cidex Plus™)
•The STERRAD™ Sterilization System (eg, 100S or NX).
The headgear should be thoroughly washed between patients, as described in
“Cleaning the Mask in the Home”.
Detailed disinfection and sterilisation instructions are available from the
ResMed website, www.resmed.com/masks/sterilization, and must be
consulted before multipatient use.
Reassembling the Mask
See section Don the illustrations sheet.
Before reassembling the mask, check that all components are clean and dry.
Check that the valve is not damaged, distorted or torn, and that none of the
other components are broken or cracked. Replace any parts that are damaged.
Flexible PVC contains elements that can be detrimental to the materials of the
mask. If flexible PVC tubing is used continuously, the attachment port should
be inspected for cracking. Replace any parts that are damaged.
Elbow Reassembly
1Insert the valve into the valve clip (Fig. D-1).
2Push the valve clip onto the elbow (Fig. D-2). Make sure both sides click into
place (Fig. D-3).
3Insert the swivel into the end of the elbow (Fig. D-4).
4Insert the assembled elbow (Fig. D-5) into the mask frame.
Mask Reassembly
1Fit the cushion clip into the grooved edge of the mask cushion. Fit the top
section first, then work your way around, pushing the clip into the cushion
(Fig. D-6). Ensure that the cushion is not twisted or distorted around the
clip.
2Align the cushion clip with the mask frame. Push the cushion clip into the
mask frame, ensuring that all three clips click into place (Fig. D-7).
3Push the forehead pads firmly into the forehead support (Fig. D-8).
61836r2.book Page 5 Thursday, January 25, 2007 1:57 PM

6
4Insert the forehead support into the mask frame and screw the dial
clockwise onto the pole (Fig. D-9). Turn the dial until it clicks (Fig. D-10).
Ensure the dial sits flush against the frame.
5Insert the ports cap (Fig. D-11).
6Reattach the top headgear by threading it through the loop (Fig. D-12).
7Turn the dial until you reach the setting that gives you good comfort and seal
(Fig. D-13).
Storage
Ensure that the mask is thoroughly clean and dry before storing it for any
length of time. Store the mask in a cool dry place out of direct sunlight.
Disposal
The Mirage Quattro does not contain any hazardous substances and may be
disposed of with your normal household refuse.
Troubleshooting
Problem Possible reason Possible solution
Mask won’t seal properly
or is uncomfortable Mask cushion may be dirty. Clean cushion according to instructions in “Cleaning the
Mask in the Home”.
Mask may have been fitted
incorrectly or is incorrectly
adjusted.
Carefully follow instructions in
“Fitting the Mask”. Check
headgear and dial are not over-
tightened. Extend dial to apply
more force to chin. Contract dial
to increase force at nose bridge.
Mask cushion is skewed in
cushion clip. Check insertion of cushion and reinsert correctly.
Mask cushion is misaligned or
creased on face. Ensure cushion is properly aligned and that there are no
creases in it: undo headgear clip,
check cushion and reposition the
mask on your face.
Mask is wrong size. Talk to your clinician.
Mask is too noisy Vents are blocked or partially
blocked. Clean vents according to instructions in “Cleaning the
Mask in the Home”.
Valve is misassembled. Reassemble valve.
Cushion is not fully clipped in. Check insertion of cushion.
Mask is assembled incorrectly. Reassemble mask.
Valve is torn or distorted and is
not sealing. Replace valve.
Dial inserted into mask
frame before forehead support Misassembly. Push dial base onto a hard surface until the dial comes out
of the frame.
61836r2.book Page 6 Thursday, January 25, 2007 1:57 PM

7
English
Technical Specifications
Note: The mask system does not contain latex, PVC or DEHP materials.

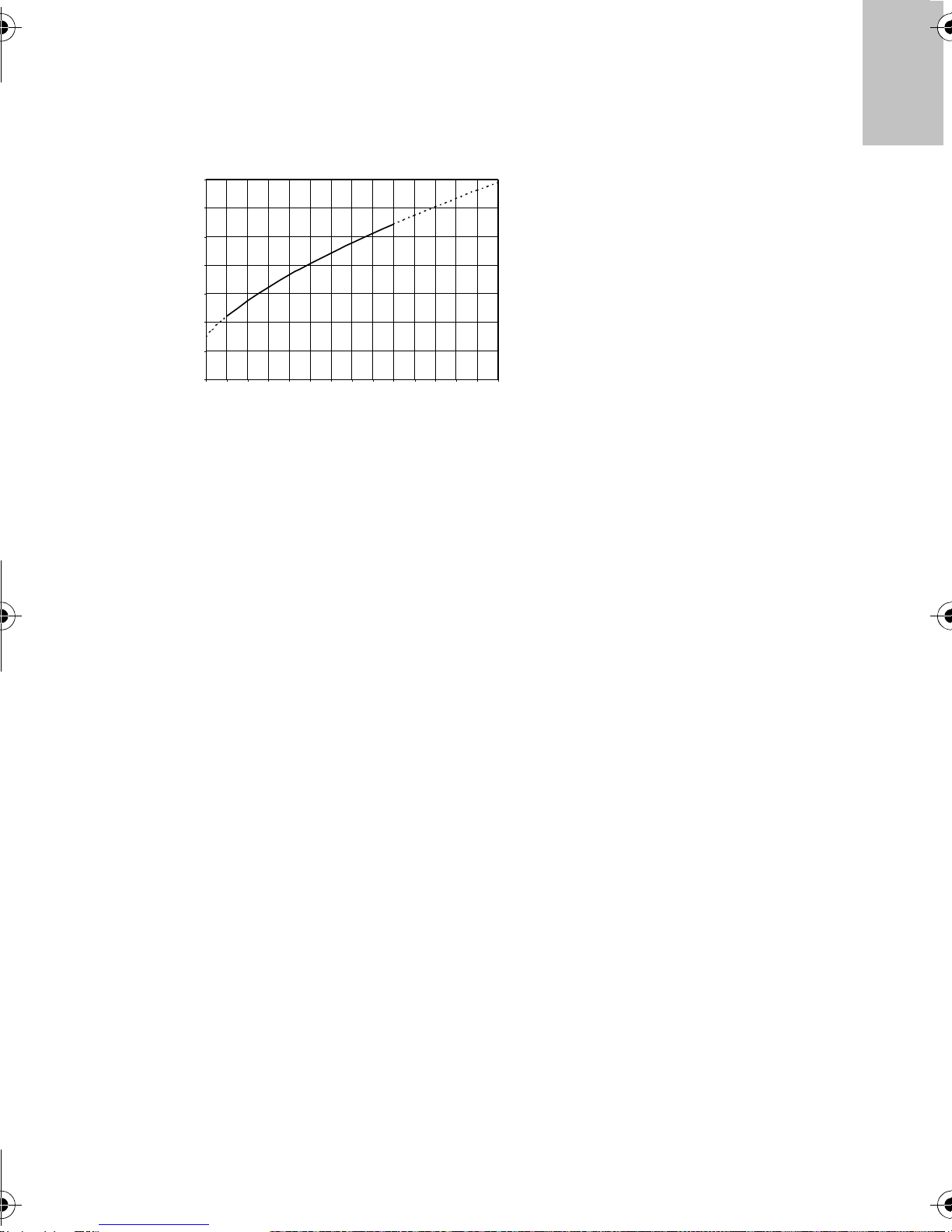

Pressure–Flow Curve
Note: As a result of manufacturing variations, the vent flow rate may vary.
Dead Space Information
Dead space: the empty volume of the mask up to the swivel.
The dead space of the mask varies according to cushion size. It is 242 mL for the large
size.
Standards
CE designation in accordance with EC directive 93/42/EEC, class IIa.
ISO 14971, ISO 13485, ISO 10993-1 and ISO 17510-2.
Therapy Pressure
4 to 20 cm H2O
Resistance
Drop in pressure measured (nominal)
at 50 L/min: 0.5 cm H2O
at 100 L/min: 1.6 cm H2O
Sound
The A-weighted sound power of the mask is 28 dBA.
Environmental Conditions
Operating temperature: +5°C to +40°C
Operating humidity: 10%–95% relative humidity non-condensing
Storage and transport: -20°C to +60°C
Storage and transport humidity: 10%–95% relative humidity non-condensing
Vent Flow Rate (L/min)
Pressure
(cm H2O) Flow (± 6.0 L/min)
422
832
12 41
16 48
20 54
0.0
10.0
20.0
30.0
40.0
50.0
60.0
70.0
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Mask Pressure (cm H2O)
61836r2.book Page 7 Thursday, January 25, 2007 1:57 PM

8
Mask sizes
(Mask fully assembled with elbow assembly - no headgear)
Note: The manufacturer reserves the right to change these specifications
without notice.
Symbols
System and Packaging
User Guide
size height (mm) width (mm) depth (mm)
extra small 176 109 108
small 186 109 108
medium 196 109 108
large 206 109 108
Caution, consult accompanying documents.
Lot number
Part number/Product code
No latex
Humidity limitation
Temperature limitation
Indicates a warning or caution and alerts you to a possible injury or explains
special measures for the safe and effective use of the device.
LOT
REF
61836r2.book Page 8 Thursday, January 25, 2007 1:57 PM

9
English
Ordering Information
Ref. Item
Complete System
61204
Mirage Quattro Full Face Mask, Extra Small - Europe 1
61205 Mirage Quattro Full Face Mask, Small - Europe 1
61206
Mirage Quattro Full Face Mask, Medium - Europe 1
61207
Mirage Quattro Full Face Mask, Large - Europe 1
61220
Mirage Quattro Full Face Mask, Extra Small - France
61221 Mirage Quattro Full Face Mask, Small - France
61222
Mirage Quattro Full Face Mask, Medium - France
61223
Mirage Quattro Full Face Mask, Large - France
61224
Mirage Quattro Full Face Mask, Extra Small - UK
61225
Mirage Quattro Full Face Mask, Small - UK
61226
Mirage Quattro Full Face Mask, Medium - UK
61227
Mirage Quattro Full Face Mask, Large - UK
Replacement Parts
61270 Mask frame, Extra Small (1 pk)
61271 Mask frame, Small (1 pk)
61272 Mask frame, Medium (1 pk)
61273 Mask frame, Large (1 pk)
61274 Cushion clip, Extra Small (1 pk)
61275 Cushion clip, Small (1 pk)
61276 Cushion clip, Medium (1 pk)
61277 Cushion clip, Large (1 pk)
61282 Elbow (1 pk)
61286 Valve (AAV) + clip (1 pk)
61287 Valve (AAV) + clip (10 pk)
61288 Forehead support (1 pk)
61289 Dial (1 pk)
61290 Cushion + clip, Extra Small (1 pk)
61291 Cushion + clip, Small (1 pk)
61292 Cushion + clip, Medium (1 pk)
61293 Cushion + clip, Large (1 pk)
61294 Elbow assembly (elbow, valve, clip and swivel) (1 pk)
61295 Ports cap (2 pk)
61296 Ports cap (10 pk)
16565 Swivel (1 pk)
16118 Headgear, Small (1 pk)
16117 Headgear, Standard (1 pk)
61836r2.book Page 9 Thursday, January 25, 2007 1:57 PM

10
Europe 1 – English, German, French, Italian, Spanish, Portuguese, Dutch.
Consumer Warranty
ResMed acknowledges all consumer rights granted under the EU Directive
1999/44/EG and the respective national laws within the EU for products sold
within the European Union.
16119 Headgear, Large (1 pk)
60115 Headgear clip (2 pk)
60116 Headgear clip, (10 pk)
60123 Forehead support pad (1 pk)
60124 Forehead support pad (10 pk)
Ref. Item
61836r2.book Page 10 Thursday, January 25, 2007 1:57 PM

Deutsch
11
Mirage Quattro™
FULL FACE MASKE
Vielen Dank, dass Sie sich für die Mirage Quattro Full Face Maske von ResMed
entschieden haben.
Die Mirage Quattro ist eine Full Face Maske, die Ihren Mund und Ihre Nase
abdeckt. So kann auch bei der Mundatmung eine effektive Behandlung
gewährleistet werden.
Die Maske weist Auslassöffnungen und ein integriertes Ventil auf, so dass Sie
auch dann weiter frische Luft einatmen können, wenn der Luftfluss zu Ihrer
Maske aus irgend einem Grund behindert wird.
Verwendungszweck
Die Mirage Quattro führt dem Patienten die Luft von einem Atemtherapiegerät
wie z. B. einem CPAP- oder Bilevel-Gerät auf nicht-invasive Weise zu.
Die Mirage Quattro ist für erwachsene Patienten (>30 kg) vorgesehen, denen
positiver Atemwegsdruck verschrieben wurde.
Die Mirage Quattro ist für den wiederholten Gebrauch durch nur einen
Patienten im häuslichen Umfeld sowie für den wiederholten Gebrauch durch
mehrere Patienten im Krankenhaus/Schlaflabor geeignet.
Vorabhinweise
WARNHINWEISE
•Wird die Mirage Quattro Maske bei Patienten verwendet, die nicht in
der Lage sind, die Maske selbst abzunehmen, ist die Überwachung
durch qualifiziertes Pflegepersonal erforderlich. Die Maske ist evtl.
nicht für Patienten geeignet, die unter Zuständen leiden, die zur
Aspiration prädisponieren.
61836r2.book Page 11 Thursday, January 25, 2007 1:57 PM

12
•Kniestück und Ventil sind für den Gebrauch mit der Mirage Quattro
vorgesehen und üben bestimmte Sicherheitsfunktionen aus. Die
Maske darf nicht benutzt werden, wenn das Ventil beschädigt ist, da es
ansonsten nicht die Sicherheitsfunktion ausüben kann. Ist das Ventil
beschädigt, verzerrt oder gerissen, muss es ausgewechselt werden.
•Die Auslassöffnungen dürfen nicht blockiert sein.
•Bei der Verwendung von zusätzlichem Sauerstoff müssen alle
Sicherheitsmaßnahmen eingehalten werden.
•Wenn das Gerät außer Betrieb ist, muss die Sauerstoffzufuhr
abgeschaltet werden, so dass sich nicht verwendeter Sauerstoff nicht
im Gehäuse des Atemtherapiegerätes ansammelt, wo er eine
Feuergefahr darstellen könnte.
•Bei einer festgelegten Flussrate für zusätzlichen Sauerstoff ist die
Konzentration des inhalierten Sauerstoffs je nach Druckeinstellungen,
Patientenatemmuster, Maske, Einsatzstelle und Leckagerate
unterschiedlich.
•Ihr Arzt kann anhand der technischen Daten der Maske und des
Atemtherapiegerätes deren Kompatibilität überprüfen. Werden die
technischen Daten der Maske nicht beachtet bzw. wird die Maske mit
inkompatiblen Atemtherapiegeräten verwendet, können Sitz, Komfort
und Therapie beeinträchtigt werden, und Leckagen bzw.
Leckagevariationen können die Funktion des Atemtherapiegerätes
beeinträchtigen.
•Wenn Sie IRGENDWELCHE allergischen Reaktionen auf einen der
Maskenbestandteile haben, unterbrechen Sie die Behandlung mit der
Mirage Quattro und konsultieren Sie Ihren Arzt oder
Schlaftherapeuten.
•Informationen über Einstellungen und Betrieb finden Sie in der
Bedienungsanleitung des Atemtherapiegerätes.
Verwendung der Maske
Wählen Sie „Mir Full“ oder „Full Face“ als Maskenoption aus, wenn Sie die
Mirage Quattro zusammen mit Atemtherapiegeräten von ResMed benutzen,
die über Maskenoptionen verfügen.
Anlegen der Maske
Die Abbildungen in Abschnitt Aauf der Illustrationsseite zeigen, wie die
Maskenteile zusammengebaut werden.
Die Abbildungen in Abschnitt Bzeigen die Reihenfolge, die für besten Sitz und
Komfort bei der Verwendung der Maske sorgt. Befolgen Sie diese
Anweisungen bitte sorgfältig.
61836r2.book Page 12 Thursday, January 25, 2007 1:57 PM

13
Deutsch
1Stellen Sie den Stirnstützenregler auf die Position 24 ein, in der die
Stirnstütze voll ausgezogen ist (Abb. B-1).
2Legen Sie die Maske auf Ihr Gesicht (Abb. B-2) und ziehen Sie das
Kopfband über den Kopf.
3Führen Sie die unteren Bänder unter Ihren Ohren entlang, befestigen Sie
das Kopfband am unteren Teil des Maskenrahmens (Abb. B-3).
4Öffnen Sie den Klettverschluss, ziehen Sie die oberen Kopfbänder
gleichmäßig an, so dass sie bequem und fest sitzen, und verschließen Sie
den Klettverschluss wieder (Abb. B-4).
5Wiederholen Sie Schritt 4 mit den unteren Kopfbändern (Abb. B-5).
6Prüfen Sie, ob das Ventil ordnungsgemäß funktioniert, indem Sie das
Drehgelenkende des Ventils mit Ihrer Hand abdecken. Sie sollten immer
noch frei atmen können.
7Schließen Sie den Atemschlauch an das Drehgelenk an (Abb. B-6).
Schließen Sie dann das andere Ende des Luftschlauches an Ihr
Atemtherapiegerät an, und schalten Sie das Atemtherapiegerät ein.
8Nehmen Sie Ihre Schlafposition ein. Drehen Sie so lange am
Stirnstützenregler (Abb. B-7), bis die Maske gleichmäßig bequem und fest
auf Ihrem Gesicht sitzt. Ziehen Sie dann ggf. die unteren Kopfbänder
vorsichtig an.
9Die angelegte Maske sollte wie in Abb. B-8 aussehen.
Optimaler Maskensitz und Komfort
Ein möglichst guter Sitz der Maske auf Ihrem Gesicht ist für eine wirksame
Therapie sehr wichtig. Wenn Leckagen auftreten, sollten Sie sich
vergewissern, dass Sie die Anweisungen zum Anlegen der Maske sorgfältig
befolgt haben. Überprüfen Sie nach dem Anlegen der Maske kurz Folgendes:
•Weist das Maskenkissen Falten auf? Falten können Maskenleckagen
ermöglichen.
•Wann haben Sie Ihr Maskenkissen das letzte Mal gereinigt? Fette auf dem
Kissen können den Sitz beeinträchtigen.
•Sind die Kopfbänder zu fest angezogen? Nehmen Sie möglichst keine
Veränderungen an den oberen Kopfbändern vor, nachdem diese von Ihrem
Arzt angezogen wurden.
•Sie müssen aber unter Umständen leicht am Regler drehen. Merken Sie
sich, welche Reglereinstellung bequem ist.
•Liegt die Maske zu nahe an Ihren Augen an? Sie benötigen u. U. eine
kleinere Maske.
61836r2.book Page 13 Thursday, January 25, 2007 1:57 PM

14
Wenn Sie die Probleme nicht lösen können, schauen Sie im Abschnitt
„Fehlersuche“ nach oder wenden Sie sich an Ihren Arzt. Gegebenenfalls
brauchen Sie eine andere Maskengrösse.
Abnehmen der Maske
Nehmen Sie die Mirage Quattro ab, indem Sie eine der unteren Kopfbandclips
öffnen und die Maske zusammen mit dem Kopfband über den Kopf ziehen.
Auseinandernehmen der Maske
Siehe Abschnitt Cdes Illustrationsblattes.
1Nehmen Sie den Atemschlauch ab.
2Öffnen Sie die unteren Kopfbandclips (Abb. C-1) und nehmen Sie die
oberen Kopfbänder ab (Abb. C-2). Die Kopfbandclips müssen nicht vom
Kopfband abgenommen werden.
3Nehmen Sie das Kniestück vom Maskenrahmen ab (Abb. C-3). Es ist
einfacher, das Unterteil des Kniestücks vom Maskenrahmen zu drehen als
das Kniestück einfach abzuziehen.
4Nehmen Sie den Ventilclip vom Kniestück ab (Abb. C-4).
5Ziehen Sie das Ventil vom Ventilclip ab (Abb. C-5). Ziehen Sie nicht an der
Membran, wenn Sie das Ventil abnehmen.
6Nehmen Sie den Drehadapter vom Kniestück ab (Abb. C-6).
7Merken Sie sich die Position des Reglers für das nächste Mal.
8Schrauben Sie den Regler vollständig ab und ziehen Sie dann die Stirnstütze
aus dem Maskenrahmen heraus (Abb. C-7).
9Entfernen Sie die Stirnpolster aus der Stirnstütze (Abb. C-8).
10 Drücken Sie die oberen Seitenlaschen auf dem Maskenkissenclip
zusammen und schieben Sie sie aus dem Maskenrahmen heraus. Drehen
Sie sie von der Maske weg und ziehen Sie sie vorsichtig heraus (Abb. C-9).
11 Nehmen Sie dann das Maskenkissen vom Maskenkissenclip ab (Abb.
C-10).
12 Nehmen Sie die Anschlusskappe vom Maskenrahmen ab (Abb. C-11).
61836r2.book Page 14 Thursday, January 25, 2007 1:57 PM

15
Deutsch
Reinigung der Maske zu Hause
Hinweise:
•Maske und Kopfband dürfen nur von Hand gewaschen werden.
•Zum Waschen des Kopfbandes müssen die Kopfbandclips nicht entfernt
werden.
WARNUNG
•Verwenden Sie zur Reinigung der Maskenteile keine aromatischen
Lösungen oder Duftöle (z. B. Eukalyptus- oder ätherische Öle),
Bleichmittel, Alkohol oder stark riechende Produkte (z. B. Zitrus).
Andernfalls besteht die Gefahr, dass Sie die Restdämpfe von diesen
Lösungen einatmen, wenn Sie sie nicht gründlich ausspülen. Sie
können außerdem die Maske beschädigen und Risse verursachen.
•Das Kopfband darf nicht gebügelt werden, da das Material
wärmeempfindlich ist und dadurch beschädigt werden kann.
Täglich/Nach jedem Gebrauch
Um einen optimalen Sitz der Maske zu erreichen, müssen Hautfette vor der
Verwendung vom Maskenkissen entfernt werden.
Waschen Sie die Maske in einer warmen Seifenlauge (30 °C). Verwenden Sie
dazu eine milde Flüssigseife oder Geschirrspülmittel.
Verdrehen Sie während der Reinigung nicht das Ventil, da dadurch die
Ventilmembran bzw. das Gelenk beschädigt werden oder reißen können.
Gehen Sie mit dem Ventil äußerst vorsichtig um.
Verwenden Sie zur Reinigung des Ventils eine weiche Bürste.
Spülen Sie alle Maskenteile mit Trinkwasser gründlich ab und lassen Sie sie vor
direktem Sonnenlicht und Hitzeeinwirkung geschützt trocknen. Weichen Sie
die Maske nicht ein.
Wöchentlich
Waschen Sie das Kopfband in einer warmen Seifenlauge (30 °C) von Hand.
Verwenden Sie dazu eine milde Flüssigseife oder Geschirrspülmittel. Gut
abspülen und vor direktem Sonnenlicht geschützt an der Luft trocknen lassen.
61836r2.book Page 15 Thursday, January 25, 2007 1:57 PM

16
Reinigung der Maske zur Vorbereitung auf einen
neuen Patienten
Die Mirage Quattro sollte zur Vorbereitung auf einen neuen Patienten
desinfiziert bzw. sterilisiert werden. Mit Ausnahme des Kopfbandes sind alle
Komponenten für bis zu 20 Desinfektions- bzw. Sterilisationsdurchläufe
validiert, so lange eines der folgenden Verfahren angewandt wird:
•Thermische Desinfektion bei einem maximalen Temperatur-Zeit-Verhältnis
von 93 °C für 10 Minuten
•Chemische Desinfektion (z. B. Cidex™ OPA oder Cidex Plus™)
•Das STERRAD™ Sterilisationssystem (z. B. 100S oder NX)
Das Kopfband sollte beim Wechsel auf einen anderen Patienten gründlich
gemäß den Anweisungen unter „Reinigung der Maske zu Hause“ gewaschen
werden.
Ausführliche Anweisungen zur Desinfektion und Sterilisation finden Sie auf der
ResMed-Website unter www.resmed.de. Diese sind vor der Verwendung
durch mehrere Patienten zu konsultieren.
Wiederzusammenbau der Maske
Siehe Abschnitt Ddes Illustrationsblattes.
Vergewissern Sie sich vor dem Wiederzusammenbau der Maske, dass alle
Teile sauber und trocken sind. Stellen Sie sicher, dass weder das Ventil noch
eines der anderen Maskenteile beschädigt, verzerrt oder gerissen ist.
Wechseln Sie alle beschädigten Teile aus.
Flexibles PVC enthält Stoffe, die schädigend für die Maskenmaterialien sein
können. Wenn die flexiblen PVC-Schläuche fortwährend verwendet werden, ist
der Anschluss auf Risse zu prüfen. Wechseln Sie alle beschädigten Teile aus.
Wiederzusammenbau des Kniestücks
1Legen Sie das Ventil in den Ventilclip (Abb. D-1).
2Schieben Sie den Ventilclip auf das Kniestück (Abb. D-2). Lassen Sie beide
Seiten einrasten (Abb. D-3).
3Drücken Sie das Drehgelenk auf das Ende des Kniestücks (Abb. D-4).
4Führen Sie das zusammengebaute Kniestück (Abb. D-5) in den
Maskenrahmen.
Wiederzusammenbau der Maske
1Setzen Sie den Maskenkissenclip in die Rille am Maskenkissen ein. Legen
Sie den oberen Abschnitt zuerst an und drücken Sie dann den Clip
rundherum in das Maskenkissen (Abb. D-6). Stellen Sie sicher, dass das
Maskenkissen um den Clip herum nicht verdreht oder verformt ist.
61836r2.book Page 16 Thursday, January 25, 2007 1:57 PM
