RIB SUPER 8000 User manual

ISTRUZIONI SEMPLIFICATE PER SUPER 8000 FAST CON L1-CRX

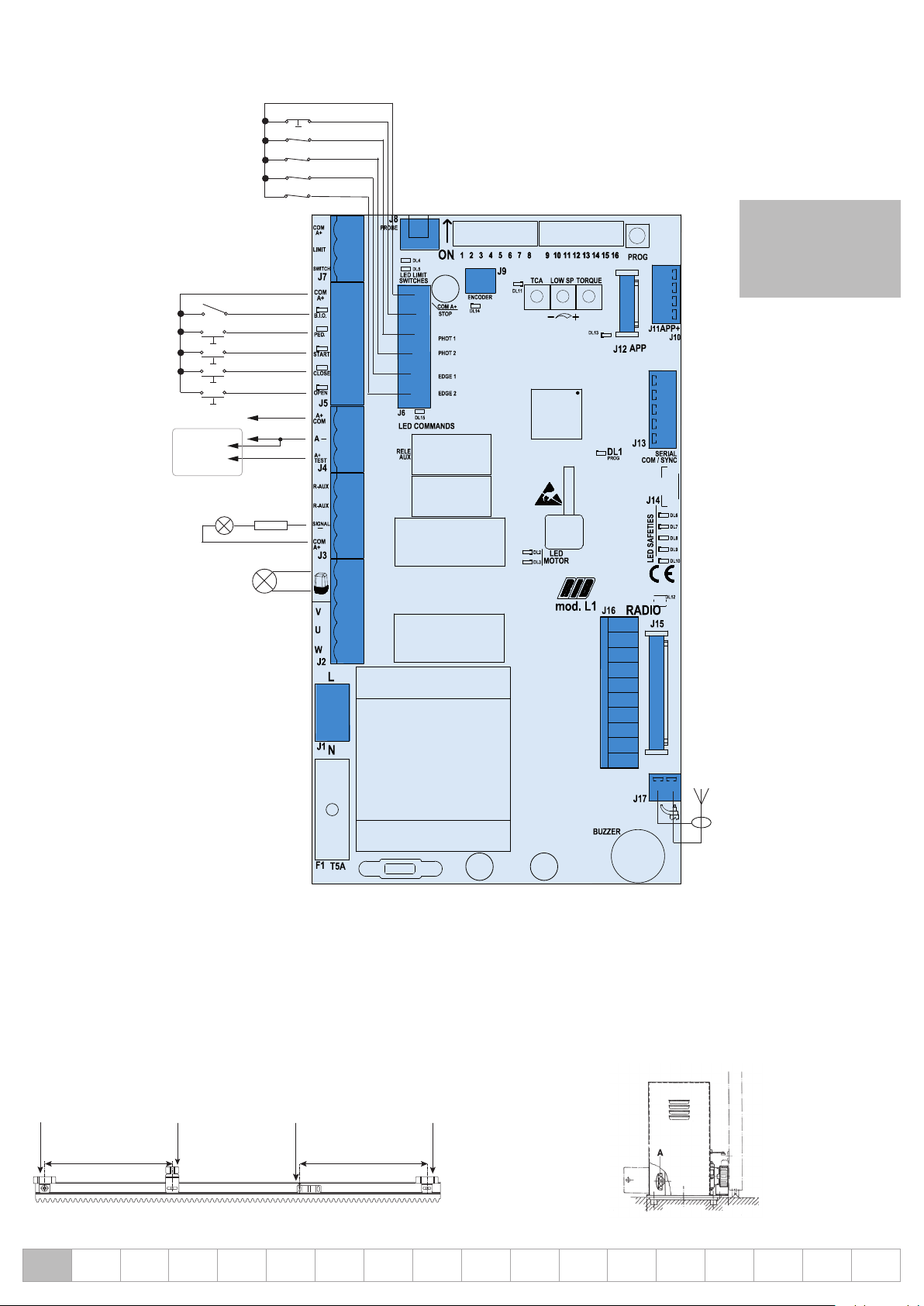

1° Collegamento del motore e del finecorsa (eseguito in fabbrica)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
LAMPEGGIATORE
230Vac 40W MAX
COMUNE
FOTOCELLULA 1
PEDONALE
APRE
STOP
CHIUDE
OROLOGIO
COMANDO SINGOLO
LED R=2,2K 1/4W
COMUNE
COMUNE
COMUNE
COSTA 2
FOTOCELLULA 2
COSTA 1
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
A+TEST / A-
AUTOTEST
FOTOCELLULE
ANTENNA
433 MHz
SCHERMATURA
CAVO
D’ANTENNA
TRIMMER TCA - Regolatore tempo di attesa chiusura automatica totale o pedonale
di default non abilitato e led DL11 spento (trimmer ruotato completamente in senso antiorario)
Con questo trimmer è possibile eseguire la regolazione del tempo prima di avere la chiusura automatica totale o pedonale.
La chiusura automatica si ottiene solo con porta aperta utlizzando i comandi di apertura totale o pedonale e led DL11 acceso (trimmer ruotato in senso orario per abilitare la funzione).
Il tempo di pausa (per cancello totalmente aperto) può essere regolato da un minimo di 2secondi ad un massimo di 2minuti.
Il tempo di pausa (per cancello aperto con comando pedonale) può essere regolato da un minimo di 2secondi ad un massimo di 30 secondi.
2° REGOLAZIONE FINECORSA
SUPER 8000 FAST è dotato di 4finecorsa corazzati stagni indipendenti, montati sul gruppo
riduttore, in grado di determinare i punti di inizio rallentamento e di interrompere il moto del
cancello nei due sensi di marcia.
Fissare le camme di rallentamento CCA1643 e CCA1644 come indicato in figura.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
MANOVRA MANUALE IN MANCANZA DI CORRENTE
Per poter aprire manualmente il cancello, qualora venisse a mancare l’energia elettrica, aprire
il carter con l’apposita chiave e ruotare la manopola “A” in senso antiorario.
Per ripristinare il funzionamento elettrico operare in senso contrario.
Installare
un'interruttore
dierenziale tipo
ABB F204A-25/0,3

3° Settare i microinterruttori per SUPER 8000 FAST DIP 1-2-3-5-6-7-8-9-10-11-13-14 su OFF eDIP 4-12-15-16 su ON.
4° PROGRAMMAZIONE APERTURA TOTALE.
N.B.: Se gli ingressi STOP, PHOT 1, PHOT 2, EDGE 1 e EDGE 2 non sono collegati, eseguire dei ponticelli tra COM A+ / STOP / PHOT 1 / PHOT 2 / EDGE 1 / EDGE 2 prima di procedere con la
programmazione.
N.B.: In questo caso le sicurezza Costa, Fotocellule e Pulsante di stop verranno ignorate. I led DL6-7-8-9-10 devono essere accesi.
1 - N.B. : POSIZIONARE IL CANCELLO A CIRCA 20 CM DAL FINECORSA DI CHIUSURA.
2 - Mettete il DIP 2 in ON => Il led DL1 emetterà dei lampeggi brevi.
3 - Premete il pulsante PROG o START o OPEN o il tasto del telecomando dedicato all’apertura totale (se programmato in precedenza). Il cancello inizierà una serie di movimentazioni. NON
PASSATE DAVANTI ALLE FOTOCELLULE MENTRE IL CANCELLO È IN MOVIMENTO.La programmazione ha termine quando il cancello resta chiuso ed il led DL1 è spento.
4 - A FINE PROGRAMMAZIONE RIMETTERE IL DIP 2 SU OFF.
5° PROGRAMMAZIONE APERTURA PEDONALE
A cancello chiuso:
1 - Mettere prima il DIP2 su ON (il led DL1 lampeggia velocemente) e dopo il DIP1 su ON (il led DL1 lampeggia lentamente).
2 - Premere il pulsante pedonale (COM A+/PED.) => M1 apre.
3 - Premere il pulsante pedonale (COM A+/PED.) per fermare M1 nel punto desiderato.
4 - Premere il pulsante pedonale (COM A+/PED.) per chiudere M1.
5 - Al raggiungimento della chiusura rimettere i DIP 1 e 2 su OFF.
6° PROGRAMMAZIONE DEL TELECOMANDO PER APERTURA TOTALE
La programmazione dei telecomandi può essere eseguita solo a cancello fermo.
1 - Posizionare prima il DIP 1 su ON e poi il DIP 2 su ON. Il led DL12 lampeggia rosso per 10 secondi.
2 - Entro questi 10 secondi premere il pulsante del telecomando (normalmente il canale A). Se il telecomando viene correttamente memorizzato il led DL12 si accende verde ed un tono di buzzer
conferma la corretta memorizzazione. I 10 secondi per la programmazione dei codici si rinnovano automaticamente con led DL12 che lampeggia rosso per poter memorizzare il telecomando
successivo.
3 - Per terminare la programmazione lasciare trascorrere 10 sec., oppure premere per un attimo il pulsante PROG. Il led DL12 smette di lampeggiare.
4 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.
7° PERSONALIZZARE LA CONFIGURAZIONE
È possibile modificare la configurazione spostando i vari microinterruttori
DIP 4 Fotocellule sempre attive (OFF) - Fotocellule attive solo in chiusura (ON)
DIP 5 Prelampeggio (ON - attivato)
DIP 6 Comando impulso singolo START e RADIO - passo-passo (ON) - automatico (OFF)
DIP 7 Abilitazione TEST monitoraggio fotocellule (ON-attivato).
DIP8-9-10-11 NON DISPONIBILE
DIP 12 Abilitazione sistema radio SUN/MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: dopo impatto costa, stop con breve inversione e successivo stop
ON: dopo impatto costa, stop
DIP 14 OFF
DIP 15 ON
DIP 16 ON
IMPORTANTE: L’impianto deve essere conforme a tutte le norme e Direttive attualmente in vigore.
ATTENZIONE : Installate la scheda APP (o la scheda APP+ con i suoi moduli) e utilizzate il vostro smartphone con la App RIB GATE per usufruire di tutte le funzioni avanzate che il quadro
L1 può orirvi.

INSTRUCCIONES SIMPLIFICADAS PARA SUPER 8000 FAST CON L1-CRX

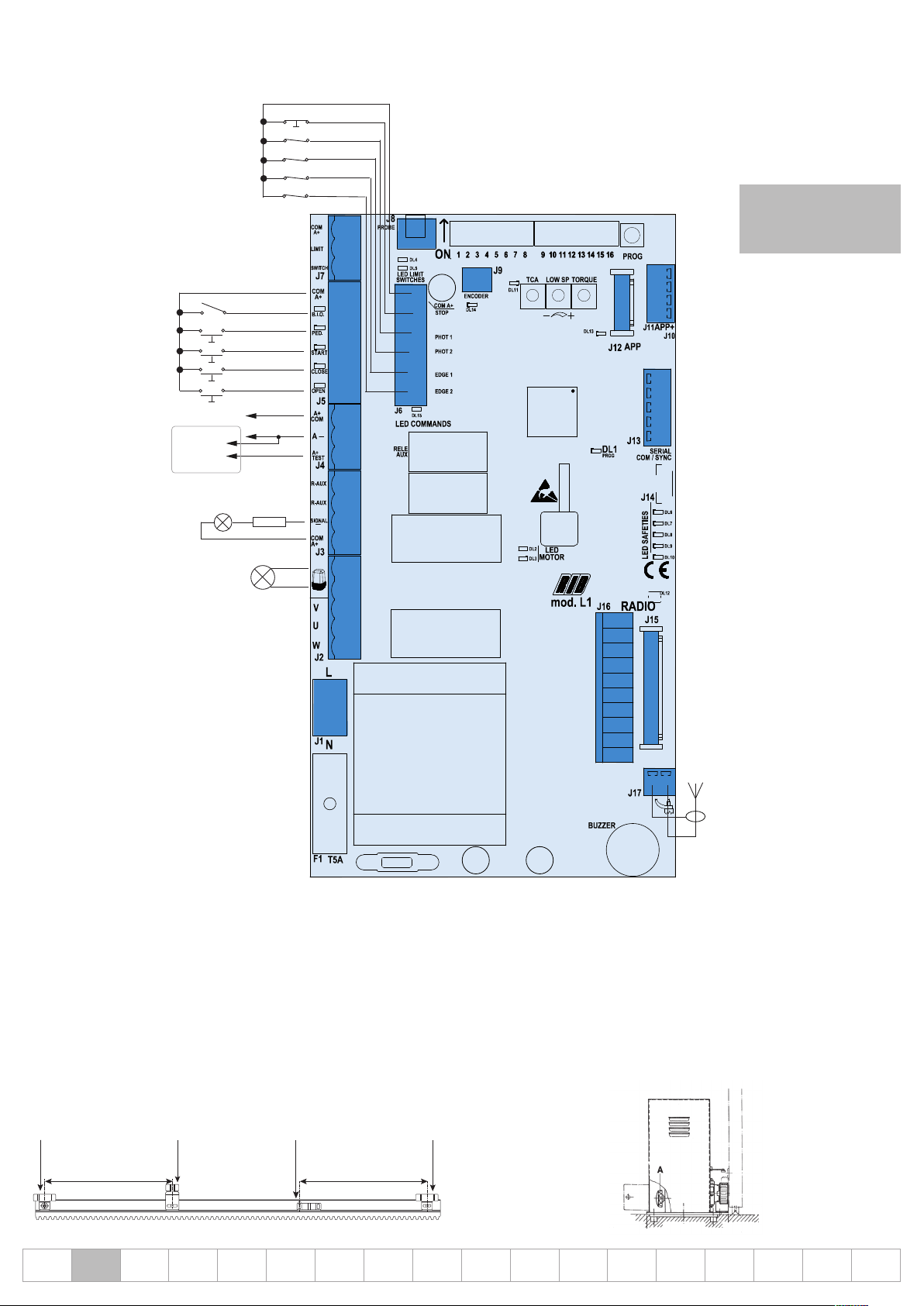

1° Conexión del motor y del final de carrera (realizado en fábrica)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
INTERMITENTE
230Vac 40W MAX
COMÚN
FOTOCÉLULA 1
PEATONAL
ABRE
STOP
CIERRE
RELOJ
SOLO COMANDO
LED R=2,2K 1/4W
COMÚN
COMÚN
COMÚN
BANDA 2
FOTOCÉLULA 2
BANDA 1
A+TEST / A-
AUTOPRUEBA
DE
FOTOCÉLULAS
ANTENA
433 MHz
ARMADURA
ANTENA
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
TRIMMER TCA - Regulador del tiempo de espera cierre automatico total o peatonal
De fábrica, NO HABILITADO y LED DL11 APAGADO
(trimmer girado completamente en sentido antihorario)
Con este trimmer es posible realizar la regulación del tiempo de espera antes de que se produzca el cierre automático total o peatonal. Se obtiene solo con la puerta completamente abierta
(total) o parcialmente abierta (peatonal) y el led DL11 encendido (con trimmer girado en sentido horario para habilitar la función).
El tiempo de pausa (para puerta totalmente abierta) se puede ajustar de un mínimo de 2 segundos a un máximo de 2 minutos.
El tiempo de pausa (para puerta abierta con control peatonal) se puede ajustar de un mínimo de 2 segundos a un máximo de 30 segundos.
2° REGULACIÓN FINAL DE CARRERA
SUPER 8000 FAST tiene 4finales de carrera acorazados estancos, indipendientes, fijados en
el grupo reductor, que comandan el punto de comienzo de la desaceleración y la parada de
la puerta en ambos sentidos.
Sujetar las levas de desaceleración CCA1643 y CCA1644, como se muestra en el dibujo.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
DESBLOQUEO
Para poder abrir manualmente la cancela, en el caso de que faltase la corriente eléctrica, abrir
el carter con la respectiva llave y girar la empuñadura “A” en sentido antihorario.
Para restablecer el funcionamiento eléctrico operar en sentido contrario.
Installar un'interruptor
diferencial tipo
ABB F204A-25/0,3

3. Para SUPER 8000 FAST colocar los microinterruptores DIP 1-2-3-5-6-7-8-9-10-11-13-14 en posición OFF y DIP 4-12-15-16 en ON.
4. PROGRAMACIÓN DE APERTURA TOTAL
NOTA: Si las entradas STOP, PHOT 1, PHOT 2, EDGE 1 y EDGE 2 no están conectadas, haga puentes entre COM A + / STOP / PHOT 1 / PHOT 2 / EDGE 1 / EDGE 2 antes de continuar con la
programación. NB: en este caso se ignorarán los dispositivos de seguridad banda, fotocélula y botón de parada. Los LED DL6-7-8-9-10 deben estar encendidos.
1 - IMPORTANTE: LA CANCELA SE DEBE COLOCAR A UNOS 20 CM DEL FINAL DE CARRERA DE CIERRE.
2 - Poner el DIP 2 en posición ON => el led DL1 empieza a parpadear.
3 - Presionar el botón PROG./RADIO/OPEN/START. La cancela empezará realizar una serie de movimientos. NO PASAR POR DELANTE DE LAS FOTOCÉLULAS CUANDO LA CANCELA ESTÁ EN
MOVIMIENTO. La programación finaliza cuando la cancela se queda cerrada y el led DL1 se apaga.
4 - Volver a poner el DIP 2 en OFF.
5. PROGRAMACIÓN DE APERTURA PEATONAL
Con la cancela cerrada:
1 - Colocar primero el DIP2 en ON (el led DL1 parpadea rápidamente) y luego el DIP1 en ON (el led DL1 parpadea lentamente)
2 - Presionar el botón peatonal (COM A+/PED.) => M1 abre.
3 - Presionar el botón peatonal (COM A+/PED.) para detener M1 en el punto deseado.
4 - Presionar el botón peatonal (COM A+/PED.) => M1 se cierra.
5 - Al alcanzar el cierre reposicionar el DIP 1 y el DIP 2 en OFF.
6. PROGRAMACIÓN DEL MANDO A DISTANCIA PARA APERTURA TOTAL
La programación puede llevarse a cabo únicamente con la cancela cerrada.
1 - Coloque el DIP 1 en ON y, sucesivamente, el DIP2 en ON. El led DL12 parpadea rojo durante 10 segundos.
2 - Dentro de los 10 segundos presione la tecla del mando a distancia (normalmente el canal A). Si el mando a distancia se memoriza correctamente, el led DL12 emite un parpadeo verde y un
tono de BUZZER confirma la memorización correcta. Los 10 segundos del tiempo de programación de los códigos se renuevan automáticamente para poder memorizar el mando a distancia
sucesivo.
3 - Para terminar la programación deje transcurrir 10 segundos o presione por un instante el pulsador PROG. El led DL12 deja de parpadear.
4 - Vuelva a colocar el DIP 1 en OFF y el DIP2 en OFF
7. PERSONALIZAR LA CONFIGURACIÓN.
Puedes cambiar la configuración moviendo los varios microinterruptores.
DIP 4 Fotocélulas siempre activas (OFF) - Fotocélulas activas solo en cierre (ON)
DIP 5 Preintermitencia (ON) - Intermitencia normal (OFF)
DIP 6 Mando impulso individual START y RADIO - paso paso (ON) - automático (OFF)
DIP 7 Habilitación TEST monitorización fotocélula (ON- activado).
DIP 8-9-10-11 NO DISPONIBLE
DIP 12 Habilitar el sistema de radio SUN/MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: después del impacto contra la banda de seguridad, STOP con una inversión corta y STOP
ON: después del impacto contra la banda de seguridad, STOP
DIP 14 OFF
DIP 15 ON
DIP 16 ON
IMPORTANTE: La instalación debe ser conforme a todas las normas y Directivas actualmente vigentes.
ATENCIÓN: Instale la tarjeta APP (o la tarjeta APP+ con sus módulos) y use su teléfono inteligente con la aplicación RIB GATE para aprovechar todas las funciones avanzadas que el
cuadro L1 puede ofrecerle.

SIMPLIFIED INSTRUCTIONS FOR SUPER 8000 FAST WITH L1-CRX

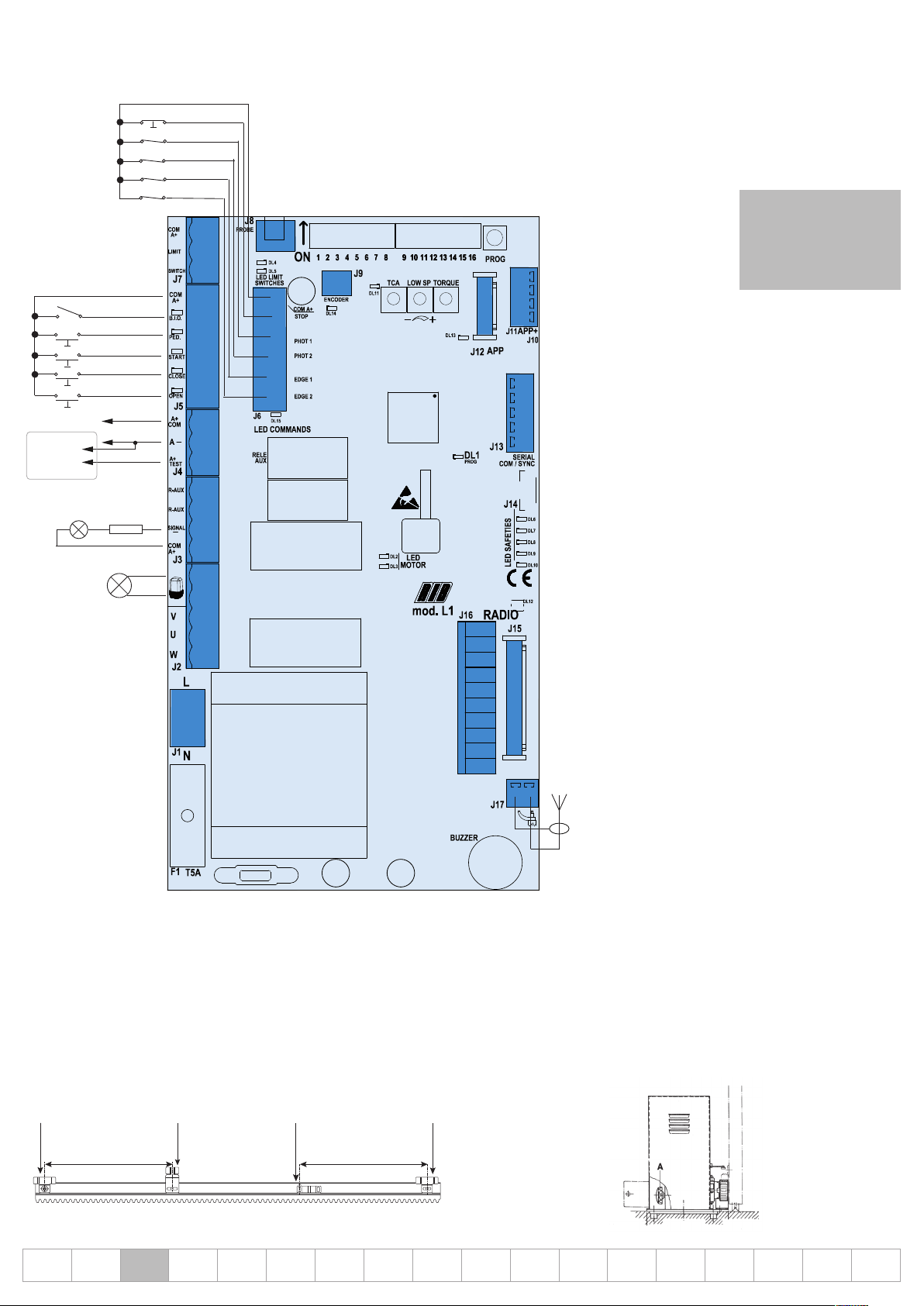

1° Connecting the motor and limit switch (done in the factory)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
BLINKER
230Vac 40W MAX
COMMON
PHOTOCELL 1
PEDESTRIAN
OPEN
STOP
CLOSE
TIMER
SINGLE COMMAND
LED R=2,2K 1/4W
COMMON
COMMON
COMMON
EDGE 2
PHOTOCELL 2
EDGE 1
A+TEST / A-
PHOTOCELLS
AUTO-TEST
ANTENNA
433 MHz
ANTENNA
BRAIDING
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
TCA TRIMMER - AUTOMATIC CLOSING pause time regulator for TOTAL or PEDESTRIAN openings
default NOT ACTIVATED and LED DL11 OFF (trimmer fully rotated counterclockwise)
This trimmer makes it possible to adjust the pause time for total or pedestrian automatic closing. Only with gate completely open (total) or partially open (pedestrian) and LED DL11 ON (trimmer
rotated clockwise to activate the feauture).
The pause time (for a totally opened gate) can be adjusted from a minimum of 2s up to a maximum of 2minutes.
The pause time (for gate open with PED. control) can be adjusted from a minimum of 2seconds to a maximum of 30 seconds.
2 – LIMIT SWITCH ADJUSTMENT
SUPER 8000 FAST has 4 independent watertight limit switches mounted on the motor-reducer,
that are set to command the start of the deceleration and the stop of the movement of the
gate in both directions.
Fix the decelaration cams CCA1643 and CCA1644 as shown in the drawing.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
EMERGENCY RELEASE
To be able to open the gate manually, open the cover with the appropriate key and turn handle
“A” in an anti-clockwise direction.
To restore the electric functioning operate in the opposite direction.
Install a
Residual Current Circuit
Breaker like
ABB F204A-25/0,3

3. Set the microswitches for SUPER 8000 FAST DIP 1-2-3-5-6-7-8-9-10-11-13-14 on OFF and DIP 4-12-15-16 ON.
4. PROGRAMMING TOTAL OPENING.
NOTE: If the STOP, PHOT 1, PHOT 2, EDGE 1 and EDGE 2 inputs are not connected, make jumpers between COM A + / STOP / PHOT 1 / PHOT 2 / EDGE 1 / EDGE 2 before proceeding with programming.
NB: In this case the Edge, Photocell and Stop button safety devices will be ignored. The LEDs DL6-7-8-9-10 must be on.
1 - IMPORTANT: POSITION THE GATE AT APPROXIMATELY 20 CM FROM THE CLOSING LIMIT SWITCH.
2 - Put the DIP 2 in the ON position => the DL1 LED begins to flash.
3 - Press the PROG./RADIO/OPEN/START button. The gate will begin a series of movements. DO NOT WALK IN FRONT OF THE PHOTOCELLS WHEN THE GATE IS MOVING. Set up is complete when
the gate remains closed and the DL1 LED is o.
4 - Turn the DIP 2 back to the OFF position.
5. PROGRAMMING THE PEDESTRIAN GATEWAY OPENING
With the gate closed:
1 - First set DIP2 to ON (DL1 led flashes quickly) and after DIP1 to ON (DL1 led flashes slowly).
2 - Press the pedestrian button (COM A+/PED.) => M1 opens.
3 - Press the pedestrian button (COM A+/PED.) To stop M1 at the desired point.
4 - Press the pedestrian button (COM A+/PED.) To close M1.
5 - When the closure is reached, reset DIP 1 and 2 to OFF.
6. PROGRAMMING THE REMOTE CONTROL FOR TOTAL OPENING
Programming can be done only when the gate is stationary.
1 - First set DIP 1 to ON and then DIP 2 to ON. The LED DL12 flashes red for 10 seconds.
2 - Press the remote button (usually channel A) within the allotted 10 seconds. If the remote is memorized properly LED DL12 blinks green and a buzzer tone confirms the correct memorization.
The 10 seconds for programming the codes are automatically renewed, with LED DL12 which flashes red, in order to store the next transmitter.
3 - To finish programming, wait 10 seconds, or press the PROG button briefly. LED DL12 stops flashing.
4 - Re-set DIP 1 to OFF and DIP 2 to OFF.
7. Customising configuration
You can change the configuration by moving the various micro-switches
DIP 4 Photocells always active (OFF) - Photocells active only during closing (ON)
DIP 5 Pre-blinking (ON) - Normal blinking (OFF)
DIP 6 Single pulse command (START) and RADIO - step-by-step (ON) - automatic (OFF)
DIP 7 Photocells AUTO-TEST activation (ON-activated).
DIP 8-9-10-11 IS NOT AVAILABLE
DIP 12 Activate the radio system SUN/MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: after safety edge impact, stop with short inversion and subsequent stop
ON: after safety edge impact, stop
DIP 14 OFF
DIP 15 ON
DIP 16 ON
IMPORTANT: The system must comply with all the standards and Directives currently in force.
ATTENTION: Install the APP card (or the APP+ card with its modules) and use your smartphone with the RIB GATE App to take advantage of all the advanced features that the L1 control
board can oer you.

INSTRUCTIONS SIMPLIFIEES POUR SUPER 8000 FAST AVEC L1-CRX
1° Branchement du moteur et des fins de course (eectué en usine)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
FEU CLIGNOTANT
230Vac 40W MAX
COMMUN
PHOTOCELLULES 1
PIETON
OUVERTURE
STOP
FERMETURE
HORLOGE
COMMANDE UNIQUE
LED R=2,2K 1/4W
COMMUN
COMMUN
COMMUN
CORDON 2
PHOTOCELLULES 2
CORDON 1
A+TEST / A-
AUTOTEST
PHOTOCELULES
ANTENNE
433 MHz
ENVELOPPE
ANTENNE
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
TRIMMER TCA - Régulateur temps de attente de fermeture automatique totale ou pietonne
NON HABILITE par défaut et LED DL11 ETEINTE
(trimmer completement regle dans le sens antihoraire)
Avec ce trimmer, il est possible d’effectuer le réglage du temps de pause avant la fermeture complète ou piétonne.
Ce temps de attente s’active seulement avec une porte ouverte totalement ou partiellement (piétonne) et avec la LED DL11 allumée (avec le trimmer réglé dans le sens horaire).
Le temps de attente peut varier de 2secondes à 2minutes, selon le réglage.
Le temps de pause (pour une porte totalement ouverte) peut être ajusté d’un minimum de 2secondes à un maximum de 2minutes.
Le temps de pause (pour portail ouvert avec commande pietonne PED.) peut être réglé entre 2secondes minimum et 30 secondes maximum.
2° RÉGLAGE DU FIN DE COURSE
SUPER 8000 FAST est doté de 4fins de course en carters étanches indépendants, montés
sur le groupe réducteur, capable d’interrompre le mouvement du portail dans les deux sens
de marche.
Fixer les cames de ralentissage CCA1643 et CCA1644 comme indiqué dans la figure.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
POUR OUVRIR MANUELLEMENT LE PORTILLON
Pour ouvrir manuellement le portail en cas de panne de courant, il Faut ouvrir le carter et
tourner la poignée «A» dans le sens anti-horaire.
Pour revenir à un fonctionnement électrique tourner-le en sens contraire.
Installez
un'interrupteur
diérentiel type
ABB F204A-25/0,3

3° Configurer les microinterrupteurs pour SUPER 8000 FAST DIP 1-2-3-5-6-7-8-9-10-11-13-14 sur OFF et DIP 4-12-15-16 sur ON.
4° PROGRAMMATION DE L’OUVERTURE TOTALE.
REMARQUE: si les entrées STOP, PHOT 1, PHOT 2, EDGE 1 et EDGE 2 ne sont pas connectées, créez des cavaliers entre COM A + / STOP / PHOT 1 / PHOT 2 / EDGE 1 / EDGE 2 avant de procéder à
la programmation. NB: Dans ce cas, les dispositifs de sécurité Cordon, Photocellule et Bouton d’arrêt sera ignorée. Les voyants DL6-7-8-9-10 doivent être allumés.
1 - IMPORTANT : LE PORTAIL DOIT ÊTRE POSITIONNÉ À ENVIRON 20 CM DU FIN DE COURSE DE FERMETURE.
2 - Mettre le DIP 2 sur la position ON => la led DL1 commence à clignoter.
3 - Appuyer sur le bouton PROG./RADIO/OPEN/START Le portail commence une série de mouvements. NE PAS PASSER DEVANT LES PHOTOCELLULES LORSQUE LE PORTAIL EST EN MOUVEMENT.
La programmation prend fin une fois que le portail reste fermé et que la led DL1 est éteinte.
4 - Remettre le DIP 2 sur OFF.
5° - PROGRAMMATION DE L’OUVERTURE PIÉTONS
À portail fermé :
1 - Réglez d'abord DIP2 sur ON (le voyant DL1 clignote rapidement) et après le DIP1 sur ON (le voyant DL1 clignote lentement).
2 - Appuyez sur la touche piéton (COM A+/PED.) => M1 s’ouvre.
3 - Appuyez sur la touche piéton (COM A+/PED.) pour arrêter M1 au point souhaité.
4 - Appuyez sur la touche piéton (COM A+/PED.) pour fermer M1.
5 - Lorsque la fermeture est atteinte, réinitialisez les DIP 1 et 2 sur OFF.
6° PROGRAMMATION DE LA TÉLÉCOMMANDE POUR L’OUVERTURE TOTALE
La programmation ne peut se faire que lorsque le portail est stationnaire.
1 - Positionner DIP 1 sur ON, puis DIP 2 sur ON. La LED DL12 clignote en rouge pendant 10 secondes.
2 - Dans ces 10 secondes, appuyez sur le bouton de la télécommande (normalement le canal A). Si la télécommande est correctement mémorisée, la LED DL12 s’allume en vert et une tonalité
du buzzer confirme la mémorisation correcte. Les 10 secondes pour la programmation des codes sont automatiquement renouvelées avec la LED DL12 qui clignote en rouge pour pouvoir
mémoriser la télécommande suivante.
3 - Pour terminer la programmation, laisser s’écouler 10 sec, ou bien appuyer pendant un moment sur le bouton PROG. La LED DL12 arrête de clignoter.
4 - Repositionner DIP 1 et DIP 2 sur OFF.
7° Personnaliser la configuration
Il est possible de modifier la configuration en changeant la position des diérents micro-interrupteurs
DIP 4 Photocellules toujours actives (OFF) - Photocellules actives uniquement en fermeture (ON)
DIP 5 Pré-clignotement (ON) - Clignotement normal (OFF)
DIP 6 Commande impulsion simple START et RADIO - pas à pas (ON) - automatique (OFF)
DIP 7 Autotest photocellules (ON - activée).
DIP 8-9-10-11 PAS DISPONIBLE
DIP 12 Activer le système radio SUN / MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: après l’impact barre palpeuse, arrêt avec inversion courte et arrêt ultérieur
ON: après l’impact barre palpeuse, arrêt
DIP 14 OFF
DIP 15 ON
DIP 16 ON
IMPORTANT: L’installation doit être conforme à toutes les normes et les directives actuellement en vigueur.
ATTENTION: Installez la carte APP (ou la carte APP+ avec ses modules) et utilisez votre smartphone avec l’application RIB GATE pour tirer parti de toutes les fonctionnalités avancées
que le framework L1 peut vous orir.

ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ SUPER 8000 FAST ΜΕ L1-CRX
1° Σύνδεση του κινητήρα και του αναστολέα (πραγματοποιείται στο εργοστάσιο)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
LED R=2,2K 1/4W
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
ΚΟΙΝΗ
ΦΩΤΟΓΡΑΦΙΕΣ 1
STOP
ΕΥΑΙΣΘΗΜΑΤΑ 2
ΦΩΤΟΓΡΑΦΙΕΣ 2
ΕΥΑΙΣΘΗΜΑΤΑ 1
ΠΕΖΩΝ
ΑΝΟΙΓΕΙ
ENDS
ΡΟΛΟΙ
ΜΙΑ ΕΝΤΟΛΗ
ΚΟΙΝΗ
ΚΟΙΝΗ
ΚΟΙΝΗ
A + TEST / A-
ΑΥΤΟΜΑΤΟΣ
ΦΩΤΟΚΥΤΤΑΡΑ
ΕΛΕΓΧΟΥ
ΔΙΑΛΕΙΠΟΝΤΟΣ
230Vac 40W
ANTENNA
433 MHz
ΚΑΛΩΔΙΩΣΗ
ΚΑΛΩΔΙΩΝ
ΑΝΤΕΝΝΑ
TRIMMER TCA - Ρυθμιστής χρόνου αναμονής για πλήρες ή πεζικό αυτόματο κλείσιμο
η προεπιλογή δεν ενεργοποιήθηκε και η ενδεικτική λυχνία LED DL11 σβήνει
Με αυτό το εργαλείο κοπής μπορείτε να ρυθμίσετε το χρόνο πριν το συνολικό αυτόματο κλείσιμο ή το πεζικό αυτόματο κλείσιμο.
Το αυτόματο κλείσιμο επιτυγχάνεται μόνο όταν η πόρτα είναι ανοικτή χρησιμοποιώντας τις εντολές ανοίγματος συνολικά ή πεζών και η ενδεικτική λυχνία DL11 είναι ενεργοποιημένη (το trimmer
στρέφεται δεξιόστροφα για να ενεργοποιηθεί η λειτουργία).
Ο χρόνος παύσης (για πλήρως ανοικτή πύλη) μπορεί να ρυθμιστεί από τουλάχιστον 2δευτερόλεπτα σε 2λεπτά το πολύ.
Ο χρόνος παύσης (για την ανοικτή πύλη με έλεγχο πεζών) μπορεί να ρυθμιστεί από τουλάχιστον 2δευτερόλεπτα σε 30 δευτερόλεπτα κατ ‹ανώτατο όριο.
2° ΡΥΘΜΙΣΗ ΤΟΥ ΑΝΑΣΤΟΛΕΑ ΚΙΝΗΣΗΣ
Το SUPER 8000 FAST έχει 4 ανεξάρτητους στεγανοποιητικούς οριακούς διακόπτες
τοποθετημένους στον μειωτή μοτέρ, οι οποίοι ρυθμίζονται για να καθοδηγούν την έναρξη της
επιβράδυνσης και τη διακοπή της κίνησης της πύλης και προς τις δύο κατευθύνσεις.
Τοποθετήστε τα έκκεντρα επιβράδυνσης CCA1643 και CCA1644 όπως φαίνεται στο σχέδιο.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
ΑΝΑΚΑΛΥΨΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ
Για να μπορείτε να ανοίξετε τη θύρα χειροκίνητα, ανοίξτε το κάλυμμα με το κατάλληλο κλειδί
και στρέψτε τη λαβή “A” κατά την αντίθετη φορά των δεικτών του ρολογιού.
Για την αποκατάσταση της ηλεκτρικής λειτουργίας λειτουργούν προς την αντίθετη κατεύθυνση.
Εγκαταστήστε έναν
εναλλάκτη ενδιάμεσου
ρεύματος όπως το
ABB F204A-25 / 0,3

3° Ρυθμίστε τους μικροδιακόπτες για το SUPER 8000 FAST τα DIP 1-2-3-5-6-7-8-9-10-11-13-14 στο OFF και τα DIP 4-12-15-16 στο ON.
4° ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΠΛΗΡΟΥΣ ΑΝΟΙΓΜΑΤΟΣ.
ΣΗΜΕΙΩΣΗ: Εάν οι είσοδοι STOP, PHOT 1, PHOT 2, EDGE 1 και EDGE 2 δεν είναι συνδεδεμένες, πριν πραγματοποιήσετε τον προγραμματισμό, συνδέστε τους διακόπτες COM A + / STOP / PHOT
1 / PHOT 2 / EDGE 1 / EDGE 2. Σημείωση: Σε αυτήν την περίπτωση, οι συσκευές ασφαλείας Edge, Photocell και Stop θα αγνοηθούν. Τα LED DL6-7-8-9-10 πρέπει να είναι αναμμένα.
1 - ΣΗΜΑΝΤΙΚΟ: Τοποθετήστε την πόρτα σε ύψος περίπου 20 εκ. Από τον διακόπτη ορίου κλεισίματος.
2 - Βάλτε το DIP 2 στη θέση ON => το led DL1 αρχίζει να αναβοσβήνει.
3 - Πατήστε το κουμπί PROG./RADIO/OPEN/START Η πόρτα θα ξεκινήσει μια σειρά κινήσεων. ΜΗΝ ΠΕΡΑΣΕΤΕ ΜΠΡΟΣΤΑ ΑΠΟ ΤΑ ΦΩΤΟΚΥΤΤΑΡΑ ΕΝΩ Η ΠΟΡΤΑ ΚΙΝΕΙΤΑΙ. Ο προγραμματισμός
ολοκληρώνεται όταν η πόρτα μείνει κλειστή και το led DL1 είναι σβηστό.
4 - Ρυθμίστε το DIP 2 πίσω στο OFF.
5° - ΠΡΟΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΝΟΙΓΜΑΤΟΣ ΠΕΖΩΝ
Με κλειστή πόρτα:
1 - Πρώτα ρυθμίστε το DIP2 στη θέση ON (η λυχνία DL1 αναβοσβήνει γρήγορα) και μετά το DIP1 στο ON (το led DL1 αναβοσβήνει αργά).
2 - Πατήστε το πλήκτρο πεζών (COM A+/PED.) => Ανοίγει το M1.
3 - Πατήστε το πλήκτρο πεζών (COM A+/PED.) Για να σταματήσετε το M1 στο επιθυμητό σημείο.
4 - Πατήστε το κουμπί πεζών (COM A+/PED.) Για να κλείσετε το M1.
5 - Όταν επιτευχθεί το κλείδωμα, επαναφέρετε τα DIP 1 και 2 στο OFF.
6° ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΓΙΑ ΠΛΕΡΕΣ ΑΝΟΙΓΜΑ
Ο προγραμματισμός μπορεί να γίνει μόνο όταν η πόρτα είναι ακίνητη.
1 - Πρώτα ρυθμίστε το DIP 1 στο ON και στη συνέχεια το DIP 2 στο ON. Το LED DL12 αναβοσβήνει με κόκκινο χρώμα για 10 δευτερόλεπτα.
2 - Πατήστε το κουμπί πομπός (συνήθως κανάλι A) μέσα στα 10 δευτερόλεπτα που έχετε παραχωρήσει. Εάν το τηλεχειριστήριο αποθηκεύεται σωστά, το LED DL12 αναβοσβήνει πράσινο και
ένας ήχος βομβητή επιβεβαιώνει τη σωστή απομνημόνευση. Τα 10 δευτερόλεπτα για τον προγραμματισμό των κωδικών ανανεώνονται αυτόματα, με LED DL12 που αναβοσβήνει με κόκκινο
χρώμα, προκειμένου να αποθηκευτεί ο επόμενος πομπός.
3 - Για να ολοκληρώσετε τον προγραμματισμό, περιμένετε 10 δευτερόλεπτα ή πιέστε σύντομα το κουμπί PROG. Το LED DL12 σταματά να αναβοσβήνει.
4 - Επανατοποθετήστε το DIP 1 σε OFF και DIP 2 στο OFF.
7ο προσαρμόσετε τη διαμόρφωση
Μπορείτε να αλλάξετε τη διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες
DIP 4 Τα φωτοκύτταρα είναι πάντα ενεργά (OFF) - Τα φωτοκύτταρα είναι ενεργά μόνο κατά το κλείσιμο (ON)
DIP 5 Προ-αναβοσβήνει (ON) - Κανονικό αναβοσβήνει (OFF)
DIP 6 Μονού παλμού (START) και RADIO - βήμα προς βήμα (ON) - αυτόματο (OFF)
DIP 7 φωτοκύτταρα AUTO-TEST ενεργοποίηση (ενεργοποιημένη ON).
DIP 8-9-10-11 ΔΕΝ ΔΙΑΘΕΣΙΜΟ
DIP 12 Ενεργοποιήστε το ραδιοσύστημα SUN / MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: μετά την πρόσκρουση στην άκρη ασφαλείας, σταματήστε με σύντομη αναστροφή και επακόλουθη στάση
ON: μετά την πρόσκρουση στην άκρη ασφαλείας, σταματήστε
DIP 14 OFF
DIP 15 ON
DIP 16 ON
ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να συμμορφώνεται με όλα τα πρότυπα και Κανονισμούς που προς το παρόν ισχύουν.
ΠΡΟΣΟΧΗ: Εγκαταστήστε την κάρτα APP (ή την κάρτα APP+ με τις μονάδες της) και χρησιμοποιήστε το smartphone με την εφαρμογή RIB GATE για να επωφεληθείτε από όλες τις
προηγμένες λειτουργίες που μπορεί να σας προσφέρει ο πίνακας L1.

VEREINFACHTE ANWEISUNGEN FÜR SUPER 8000 FAST MIT L1-CRX
1° Anschließen von Motor und Endschalter (werkseitig ausgeführt)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
BLINKER
230Vac 40W MAX
FOTOZELLE 1
FUSSGÄNGER
ÖFFNEN
STOP
SCHLIEßEN
ZEITGESTUERTE ÖFFNUNG
EINZELIMPULS
LED R=2,2K 1/4W
GEMEINSAMER ERDUNGSKONTAKT
GEMEINSAMER ERDUNGSKONTAKT
GEMEINSAMER
GEMEINSAMER
KONTAKTLEISTE 2
FOTOZELLE 2
KONTAKTLEISTE 1
A+TEST / A-
AUTOTEST
FOTOZELLEN
ANTENNE
433 MHz
ANTENNE
ZOPFFLECHTEN
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
TRIMMER TCA - AUTOMATISCHER SCHLIESSZEIT-Pausenzeit-Regler für TOTAL- oder FUSSGÄNGER-Öffnungen
Standardeinstellung: NICHT ZUGELASSEN und LED DL6AUSGESCHALTET
(trimmer vollständig im uhrzeigersinn gedreht)
Dieser Trimmer ermöglicht es, die Pausenzeit für das automatische Schließen des gesamten oder des Fußgängers einzustellen. Nur bei komplett geöffnetem (gesamt) oder teilweise geöffnetem
Tor (Fußgänger) und LED DL11 ON (Trimmer im Uhrzeigersinn gedreht, um die Funktion zu aktivieren).
Die Pausenzeit (für ein vollständig geöffnetes Tor) kann von minimal 2Sekunden bis maximal 2Minuten eingestellt werden.
Die Pausenzeit (für Toröffnung mit PED. Steuerung) kann von minimal 2Sekunden bis maximal 30 Sekunden eingestellt werden.
2° EINSTELLUNG DES ENDSCHALTERS
SUPER 8000 FAST hat 4 unabhängige wasserdichte Endschalter, auf die
Untersetzungsgetriebeeinheit angebracht. Die sind in der Lage, um die Punkte der
Startverzögerung in den beiden Fahrtrichtungen zu bestimmen, und stoppen Sie die
Bewegung des Tors.
Befestigen Sie die Nocken der Verlangsamung CCA1643 und CCA1644 wie in
Abbildung.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
NOTENTRIEGELUNG
Um das Schiebetor beim Stromausfall entriegeln zu können, machen Sie das Antriebsgehäuse
mit dem beiliegenden Schlüssel auf und drehen Sie den Griff «A» gegen den Uhrzeigersinn. Um
das Schiebetor wieder in Betrieb zu setzen, drehen Sie den Griff in die umgekehrte Richtung.
Installieren Sie eine
Dierentialschalter typ
ABB F204A-25/0,3

3° SUPER 8000 FAST die Mikroschalter DIP 1-2-3-5-6-7-8-9-10-11-13-14 auf OFF und DIP 4-12-15-16 auf ON stellen.
4° PROGRAMMIERUNG VOLLSTÄNDIGES ÖFFNEN
HINWEIS: Wenn die Eingänge STOP, PHOT 1, PHOT 2, EDGE 1 und EDGE 2 nicht angeschlossen sind, müssen Sie die Steckbrücken zwischen COM A + / STOP / PHOT 1 / PHOT 2 / EDGE 1 / EDGE
2 herstellen, bevor Sie mit der Programmierung fortfahren. Hinweis: In diesem Fall werden die Sicherheitsvorrichtungen der Kontaktleiste, Photozelle und Stopp ignoriert. Die LEDs
DL6-7-8-9-10 müssen leuchten.
1 - WICHTIG: POSITIONIEREN SIE DAS TOR CA. 20 CM VOM SCHLIESSGRENZSCHALTER ENTFERNT.
2 - Stellen Sie DIP 2 auf ON => die LED DL1 beginnt zu blinken.
3 - Drücken Sie die Taste PROG./RADIO/OPEN/START Das Tor startet eine Serie von Bewegungen. POSITIONIEREN SIE SICH NICHT VOR DEN FOTOZELLEN, SOLANGE DAS TOR IN BEWEGUNG IST.
Die Programmierung ist abgeschlossen, wenn das Tor geschlossen bleibt und die DL1 ausgegangen ist.
4 - Stellen Sie DIP 2 wieder auf OFF.
5° PROGRAMMIERUNG ÖFFNUNG FÜR FUSSGÄNGER
Bei geschlossenem Tor:
1 - Stellen Sie zuerst DIP2 auf ON (LED DL1 blinkt schnell) und nach DIP1 auf ON (LED DL1 blinkt langsam).
2 - Drücken Sie die Fußgängertaste (COM A+/PED.) => M1 öffnet sich.
3 - Drücken Sie die Fußgängertaste (COM A+/PED.), Um M1 an der gewünschten Stelle zu stoppen.
4 - Drücken Sie die Fußgängertaste (COM A+/PED.), Um M1 zu schließen.
5 - Wenn die Schließung erreicht ist, setzen Sie DIP 1 und 2 auf OFF zurück.
6° PROGRAMMIERUNG DER FERNSTEUERUNG FÜR VOLLSTÄNDIGES ÖFFNEN
Die Programmierung kann nur bei stehendem Tor erfolgen.
1 - Setzen Sie DIP 1 zuerst auf ON und dann DIP 2 auf ON. Die LED DL12 blinkt 10 Sekunden lang rot.
2 - Drücken Sie die Fernbedienungstaste (normalerweise Kanal A) innerhalb der zugewiesenen 10 Sekunden. Wenn die Fernbedienung richtig gespeichert ist, blinkt die LED DL12 grün und ein
Summton bestätigt die korrekte Speicherung. Die 10 Sekunden für die Programmierung der Codes werden automatisch erneuert, wobei die LED DL12 rot blinkt, um den nächsten Sender
zu speichern.
3 - Zum Beenden der Programmierung warten Sie 10 Sekunden oder drücken Sie kurz die PROG-Taste. LED DL12 hört auf zu blinken.
4 - Setzen Sie DIP 1 auf OFF und DIP 2 auf OFF.
7° Personalisierung der Konfiguration
Durch Verstellen der verschiedenen Mikroschalter kann die Konfiguration geändert werden.
DIP 4 Fotozellen immer aktiv (OFF) - Fotozellen nur bei Schließung aktiv (ON)
DIP 5 Vorblinken (ON) - Normales Blinken (OFF)
DIP 6 Befehl Einzelimpuls START und RADIO - Schritteinzelbefehl (ON) - automatisch (OFF)
DIP 7 Freigabe TEST Selbstkontrolle der Fotozellen (ON-aktiviert)
DIP 8-9-10-11 NICHT VERFÜGBAR
DIP 12 Funksystem aktivieren SUN/MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: Nach dem Aufprall der Sicherheitskante mit kurzer Umkehrung und anschließendem Stopp anhalten
ON: Nach dem Aufprall der Sicherheitskante anhalten
DIP 14-15-16 OFF-ON-ON
WICHTIG: Die Anlage muss konform mit allen zurzeit geltenden Normen und Richtlinien sein.
ACHTUNG: Installieren Sie die APP-Karte (oder die APP+-Karte mit ihren Modulen) und nutzen Sie Ihr Smartphone mit der RIB GATE-App, um alle erweiterten Funktionen des L1-
Steuerung zu nutzen.

УПРОЩЁННЫЕ ИНСТРУКЦИИ ДЛЯ SUPER 8000 FAST С L1-CRX
1° Соединение двигателя и концевика (осуществляемое на фабрике)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
Блинкер
230В 40Вт MAX
ОБЫЧНЫЙ
ФОТОЭЛЕМЕНТЫ 1
ПЕШЕХОДНЫЙ ПРОХОД
ОТКРЫТЬ
СТОП
ЗАКРЫТЬ
ЧАСЫ
ПОШАГОВАЯ КОМАНДА
LED R=2,2K 1/4W
ОБЫЧНЫЙ
ОБЫЧНЫЙ
ОБЫЧНЫЙ
КРОМКА 2
ФОТОЭЛЕМЕНТЫ 2
КРОМКА 1
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
A+TEST / A-
ФОТОЦЕЛЕЦ
АВТОТЕСТА
АНТЕННА
433МГЦ
ЭКРАНИРОВАННЫЙ
КАБЕЛЬ АНТЕННЫ
TRIMMER TCA - регулятор времени ожидания полного или пешеходного автоматического закрытия
по умолчанию не включен и светодиод DL11 выключен (триммер повернут полностью против часовой стрелки)
С помощью этого триммера можно отрегулировать время до полного или пешеходного автоматического закрытия.
Автоматическое закрытие достигается только при открытой двери с помощью команд полного или пешеходного открытия и включенного светодиода DL11 (триммер повернут по
часовой стрелке для включения функции).
Время паузы (для полностью открытых ворот) можно регулировать от минимум 2секунд до максимум 2минут.
Время паузы (для ворот, открытых с управлением пешеходом) может быть от минимум 2секунд до максимум 30 секунд.
2° РЕГУЛИРОВКА КОНЦЕВИКА
SUPER 8000 FAST имеет 4 независимых водонепроницаемых концевых выключателя,
установленных на мотор-редукторе, которые предназначены для управления началом
замедления и остановкой движения ворот в обоих направлениях.
Закрепите замедляющие кулачки CCA1643 и CCA1644, как показано на рисунке.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
АВАРИЙНЫЙ РЕЛИЗ
Чтобы открыть ворота вручную, откройте крышку с помощью соответствующего ключа и
поверните ручку «А» против часовой стрелки.
Для восстановления электрического функционирования действуйте в обратном
направлении.
Установите автоматический
выключатель остаточного
тока, такой как
ABB F204A-25/0,3

3° Установить микровыключатели для SUPER 8000 FAST DIP 1-2-3-5-6-7-8-9-10-11-13-14 на OFF (ВЫКЛ.), а DIP 4-12-15-16 на ON (ВКЛ.).
4° ПРОГРАММИРОВАНИЕ ПОЛНОГО ОТКРЫТИЯ.
ПРИМЕЧАНИЕ. Если входы STOP, PHOT 1, PHOT 2, EDGE 1 и EDGE 2 не подключены, перед продолжением программирования установите перемычки между COM A + / STOP / PHOT 1 /
PHOT 2 / EDGE 1 / EDGE 2. Примечание: в этом случае защитные устройства Edge, Photocell и Stop кнопки будут игнорироваться. Светодиоды DL6-7-8-9-10 должны быть
включены.
1 - ВАЖНО: ПОЛОЖЕНИЕ ВОРОТА ПРИБЛИЖЕННО В 20 СМ ОТ ПЕРЕКЛЮЧАТЕЛЯ ЗАКРЫТИЯ.
2 - Установите переключатель DIP 2 в положение ON => светодиод DL1 начнет мигать.
3 - Нажмите кнопку PROG./RADIO/OPEN/START Ворота начнут совершать серию движений. НЕ ПРОХОДИТЕ ПЕРЕД ФОТОЭЛЕМЕНТАМИ, КОГДА ВОРОТА НАХОДЯТСЯ В ДВИЖЕНИИ.
Программирование завершено, когда ворота остаются закрытыми и светодиод DL1 не горит.
4 - Снова установите переключатель DIP 2 в положение OFF.
5° - ПРОГРАММИРОВАНИЕ ОТКРЫТИЯ ПЕШЕХОДНОГО ПРОХОДА.
Для закрытых ворот:
1 - Сначала установите DIP2 в положение ON (светодиод DL1 быстро мигает), а после DIP1 - ON (светодиод DL1 медленно мигает).
2 - Нажмите пешеходную кнопку (COM A+/PED.) => M1 разомкнут.
3 - Нажмите кнопку пешехода (COM A+/PED.) Чтобы остановить M1 в нужной точке.
4 - Нажмите кнопку пешехода (COM A+/PED.) Чтобы закрыть M1.
5 - Когда замыкание достигнуто, сбросьте DIP1 и 2 в положение OFF.
6° ПРОГРАММИРОВАНИЕ ПОЛНОГО ОТКРЫТИЯ С ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Пульт дистанционного управления может быть запрограммирован только тогда, когда ворота неподвижны.
1 - Сначала установите DIP 1 в положение ON, а затем DIP 2 в положение ON. Светодиод DL12 мигает красным в течение 10 секунд.
2 - В течение этих 10 секунд нажмите кнопку пульта дистанционного управления (обычно канал A). Если пульт дистанционного управления правильно занесен в память, светодиод
DL12 загорается зеленым, а звуковой сигнал подтверждает правильное запоминание. 10 секунд для программирования кодов автоматически обновляются с помощью
светодиода DL12, который мигает красным, чтобы сохранить следующий пульт дистанционного управления.
3 - Чтобы закончить программирование, оставьте 10 секунд или нажмите кнопку PROG на мгновение. Светодиод DL12 перестает мигать.
4 - Переместите DIP 1 и DIP 2 в положение OFF.
7° Настройка конфигурации
Вы можете изменить конфигурацию переключением микровыключателей
DIP 4 Фотоэлементы всегда активны (OFF) - Фотоэлементы активны только во время закрытия (ON)
DIP 5 Предварительное мигание (ON) - Нормальное мигание (OFF)
DIP 6 Одноимпульсная команда (START) и RADIO - пошаговая (ON) - автоматическая (OFF)
DIP 7 Активация AUTO-TEST фотоэлементов (ON-активирована).
DIP 8-9-10-11 НЕДОСТУПЕН
DIP 12 Включение радиосистемы SUN / MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: после удара о край безопасности остановитесь с помощью короткой инверсии и последующего останова
ON: после удара о край безопасности
DIP 14 OFF
DIP 15 ON
DIP 16 ON
ВАЖНО: Система должна соответствовать всем действующим нормам и директивам.
ВНИМАНИЕ: Установите APP-карту (или карту APP+ с ее модулями) и используйте свой смартфон с приложением RIB GATE, чтобы воспользоваться всеми расширенными
функциями, которые может предложить вам плата L1.

L1-CRXSUPER 8000 FAST
1
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
R=2,2K 1/4W
اﻮﻫ ﺰﺗﻫﺎﻐﻴﻣ 433
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
ةﺎﺸﻣ
ﺢﺘﻓا
ﻖﻠﻏأ
ﻂﺋﺎﺣ ﺔﻋﺎﺳ
ﺪﺣاو ﺮﻣأ
كﱰﺸﻣ
كﱰﺸﻣ
كﱰﺸﻣ
كﱰﺸﻣ
1ﺔﻴﺋﻮﺿ
ﻒﻗﻮﺗ
2 ﺔﻓﺎﺤﻟا ﺔﻴﺳﺎﺴﺣ
2ﺔﻴﺋﻮﺿ
1 ﺔﻓﺎﺤﻟا ﺔﻴﺳﺎﺴﺣ
ﺾﻣاﻮﻟا ءﻮﻀﻟا
230Vac 40W
يؤدى
-A + / A رﺎﺒﺘﺧا
تﻮﺼﻟﺎﺑ ﱄﻵا ﻢﻜﺤﺘﻟا
ةرﻮﺼﻟاو
ﺲﺒﺣ
ﺪﻠﺠﻟا
TOTAL
OFF
ON
feauture


2
4

CCA1644CCA1643
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642








 ON     OFF       
4
STOP


201
ON
3

OFF4
5

ONON1

3
4
OFF
6

ONON
A

3
OFFOFF4
7

)ON         OFF        
)OFFON     
)OFF   ON      
     
   
)    
             
      
  
  
  
           
APPAPP
L1

 SUPER 8000 FAST  L1-CRX
1°  ()
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
LED R=2,2K 1/4W
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
ทางเท้า
เปิด
ปิด
นาฬิกา
คำสั่งที่เรียบง่าย
ทั่วไป
ทั่วไป
ทั่วไป
ไฟกระพริบ
230Vac 40W
A+TEST / A-
ตาแมว
การควบคุมอัตโนมัติด้วย
ทั่วไป
ตาแมว 1
หยุด
แถบความปลอดภัย 2
ตาแมว 2
แถบความปลอดภัย 1
เสาอากาศ
433 MHz
เสาอากาศ
ถักเปีย
TCA TRIMMER -  
  LED DL11 OFF ()
   ()  ()  LED DL11 ON (
 feauture)
 ()  2  2
 ( PED)  2  30 
2° 
SUPER 8000 FAST    4 

 CCA1643  CCA1644 
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642

  “A” 

 


ABB F204A-25 / 0,3

3°   SUPER 8000 FAST DIP 1-2-3-5-6-7-8-9-10-11-13-14   DIP 4-12-15-16
4.  
:  STOP, PHOT 1, EDGE 1  EDGE 2  COM A + / STOP / PHOT 1 / PHOT 2 / EDGE 1 / EDGE 2 
:   Edge,    LED DL6-7-8-9-10 
1 - :  20 .    
2 - DIP 2   => LED DL1 
3 -   PROG./RADIO/OPEN/START     LED DL1 
4 -  DIP 2 
5. 

1 -  DIP2  ON ( LED DL1 )  DIP1  ON ( LED DL1 )
2 -   (COM A+/PED.) => M1 
3 -   (COM A+/PED)  M1  
4 -   (COM A+/PED)  M1
5 -  DIP 1  2  OFF
6. 

1 -  DIP 1  ON  DIP 2 ON  LED DL12    10 
2 -    ( A)  10   LED DL12   10
 LED DL12  
3 -  10  PROG  LED DL12 
4 -  DIP 1  OFF  DIP 2 OFF
7. 

DIP 4  (OFF) -  (ON)
DIP 5  (ON) -  (OFF)
DIP 6  ()  RADIO -  (ON) -  (OFF)
DIP 7   ( )
DIP 8-9-10-11 
DIP 12   SUN / MOON (ON) - SUN-PRO (OFF)
DIP 13 OFF: 
ON: 
DIP 14 OFF
DIP 15 ON
DIP 16 ON
: 
:  APP ( APP+ )  RIB GATE App  L1 

БЪРЗ НАРЪЧНИК ИНСТРУКЦИИ ЗА SUPER 8000 FAST С L1-CRX
1° Свързване на двигателя и крайните изключватели (изпълнено в завода)
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI
LED R=2,2K 1/4W
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
ЧЕСТО СРЕЩАНИ
ФОТОКЛЕТКА 1
СПРИ СЕ
СВЕТЛИНА 2
ФОТОКЛЕТКА 2
СВЕТЛИНА 1
ПЕШЕХОДЕЦ
ОТВАРЯ
БЛИЗО
ЧАСОВНИК
ЕДИНСТВЕНА КОМПАНИЯ
ЧЕСТО СРЕЩАНИ
ЧЕСТО СРЕЩАНИ
ЧЕСТО СРЕЩАНИ
A+TEST / A-
АВТОМАТИЧЕН
КОНТРОЛ
ФОТОКЛЕТКА
МИГАЩА СВЕТЛИНА
230Vac 40W
АНТЕНА
433 MHz
ШИЛЪТ НА
ЛЕЧЕНИЕТО
TCA TRIMMER - АВТОМАТИЧЕН ЗАКЛЮЧВАЩ регулатор за пауза за TOTAL или PEDESTRIAN отвори
по подразбиране НЕ АКТИВИРАНО и LED DL11 OFF (тримерът се завърта напълно обратно на часовниковата стрелка)
Този тример прави възможно регулирането на времето за пауза за автоматично или автоматично затваряне на пешеходците. Само когато вратата е напълно отворена (пълна) или
частично отворена (пешеходец) и LED DL11 ON (тримерът се завърта по часовниковата стрелка, за да активира функцията).
Времето на пауза (за напълно отворена врата) може да се регулира от минимум 2s до максимум 2минути.
Времето на пауза (за отворена врата с PED. Контрол) може да се регулира от минимум 2секунди до максимум 30 секунди.
2° РЕГУЛИРАНЕ КРАЙНИТЕ ИЗКЛЮЧВАТЕЛИ
SUPER 8000 FAST има 4 независими водонепроницаеми крайни изключвателя, монтирани
на мотор-редуктора, които са настроени да управляват началото на забавянето и
спирането на движението на вратата в двете посоки.
Закрепете гърбиците за забавяне CCA1643 и CCA1644, както е показано на чертежа.
CCA1642
≥90cm ≥90cm
CCA1644CCA1643 CCA1642
АВАРИЙНО ИЗБИРАНЕ
За да можете да отворите вратата ръчно, отворете капака с подходящия ключ и завъртете
дръжката “А” по посока, обратна на часовниковата стрелка.
За възстановяване на електрическото функциониране работят в обратна посока.
Монтирайте
прекъсвач за
остатъчен ток като
ABB F204A-25 / 0,3

3° Задайте микропрекъсвачите за SUPER 8000 FAST DIP 1-2-3-5-6-7-8-9-10-11-13-14 на OFF и DIP 4-12-15-16 на ON.
4° ПРОГРАМИРАНЕ ОБЩО ОТКРИВАНЕ.
ЗАБЕЛЕЖКА: Ако входовете STOP, PHOT 1, PHOT 2, EDGE 1 и EDGE 2 не са свързани, направете джъмпери между COM A + / STOP / PHOT 1 / PHOT 2 / EDGE 1 / EDGE 2, преди да продължите
с програмирането.
ЗАБЕЛЕЖКА: В този случай устройствата за защита на Edge, Photocell и Stop ще бъдат игнорирани. Светодиодите DL6-7-8-9-10 трябва да бъдат включени.
1 - ВАЖНО: ПОЗИЦИЯ НА ВРЪЗКАТА НА ОДОБРЕНО 20 СМ ОТ КЛИМАТА НА ЗАКЛЮЧВАНЕ.
2 - Поставете DIP 2 в положение ON => светодиодът DL1 започва да мига.
3 - Натиснете бутона PROG./RADIO/OPEN/START. Портата ще започне серия от движения. НЕ ИЗПОЛЗВАЙТЕ В ПЪРВО НА ФОТОКЕЛИТЕ, КОГАТО ВРЪЗКАТА СЕ ДВИЖЕ. Настройката е
завършена, когато портата остане затворена и светодиодът DL1 е изключен.
4 - Задайте DIP 2 обратно на OFF.
5° - ПРОГРАМИРАНЕ НА ОТВАРЯНЕ НА ЗОНА ПРЕМИНАВАНЕ
Портата трябва да е напълно затворена.
1 Първо задайте DIP2 в положение ON (светодиодът DL1 мига бързо) и след DIP1 в положение ON (светодиодът DL1 мига бавно).
2 - Натиснете бутона за пешеходец (COM A+/PED.) => M1 се отваря.
3 - Натиснете бутона за пешеходец (COM A+/PED.) За да спрете M1 в желаната точка.
4 - Натиснете бутона за пешеходци (COM A+/PED.) За да затворите M1.
5 - След като затворите капака, нулирайте DIP 1 и 2 на OFF.
6° ПРОГРАМИРАНЕ НА ДИСТАНЦИОННОТО ПЪЛНО ОТВАРЯНЕ
Програмирането може да се извърши само когато вратата е неподвижна.
1 - Първо задайте DIP 1 в положение ON и след това DIP 2 в положение ON. LED DL12 мига в червено за 10 секунди.
2 - Натиснете бутона на дистанционното управление (обикновено канал А) в рамките на 10 секунди. Ако устройството за дистанционно управление е запаметено правилно,
светодиодът DL12 мига зелено и тонът на звънеца потвърждава правилното запаметяване. 10 секундите за програмиране на кодовете се подновяват автоматично, като LED
DL12, който мига в червено, запазва следващия предавател.
З - да завършите програмирането, изчакайте 10 секунди или натиснете кратко бутона PROG. LED DL12 спира да мига.
4 - Задайте DIP 1 на OFF и DIP 2 на OFF.
7° Персонализирате конфигурацията
Възможно е да бъде променена конфигурацията чрез преместване на отделните микропревключватели
DIP 4 Фотоклетките винаги активни (OFF) - Фотоклетките са активни само по време на затваряне (ON)
DIP 5 Предварително мигане (ON) - Нормално мигане (OFF)
DIP 6 Единична импулсна команда (START) и RADIO - стъпка по стъпка (ON) - автоматична (OFF)
DIP 7 фотоклетки AUTO-TEST активиране (ON-активирано).
DIP 8-9-10-11 НЕ Е НАЛИЧЕН
DIP 12 Активиране на радиосистемата SUN / MOON (ON) - SUN-PRO (OFF)
DIP 13 ИЗКЛ.: След удар на ръба на безопасността, спрете с кратка инверсия и последващо спиране
ВКЛЮЧЕНО: след удара по предпазния ръб, спрете
DIP 14 OFF
DIP 15 ON
DIP 16 ON
ВАЖНО: Инсталацията трябва да отговаря на всички действащи в момента нормативи и Директиви.
ВНИМАНИЕ: Инсталирайте APP карта (или картата APP+ с модулите) и използвайте своя смартфон с приложението RIB GATE, за да се възползвате от всички разширени
функции, които L1 може да ви предложи.
