roco 64659 User manual

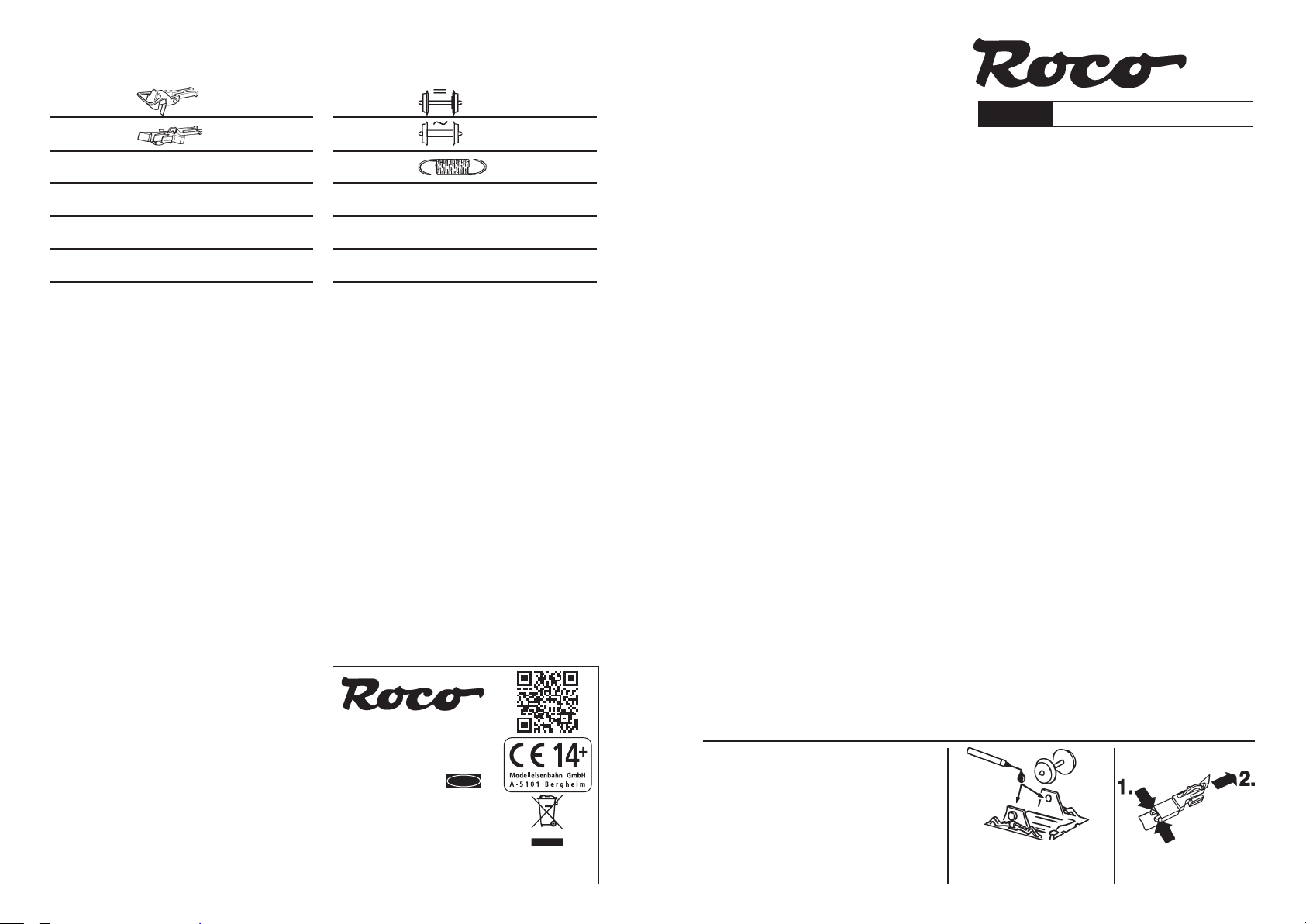

Ersatzteile zum Nachbestellen • Order nos for various spare parts •
Les références des pièces de rechange • Pezzi di ricambio • Onderdelen
Bitte bewahren Sie die Verpackung des Wagens sorgfältig auf. Beim
Abstellen des Wagens bietet sie Ihrem Modell den besten Schutz. Ein
mit den beigelegten Zurüstteilen aufgerüsteter Wagen passt nur be-
dingt wieder in die Originalverpackung hinein, da diese aus Gründen
der Transportsicherung sehr eng sein muss. Es empehlt sich, die Ori-
ginalverpackung an gewissen Stellen mit einem scharfen Messer aus-
zuschneiden. Kleinere Teile des Modells, wie z.B. Puffer, sind wegen
Detailtreue als aufgerüstete Steckteile ausgeführt und sind daher mit
dem Grundkörper nicht ganz fest verbunden. Beim selbstverschulde-
ten Verlust möchten Sie bitte ein solchesTeil neu bestellen. ( In diesem
Fall können Sie diese Teile auf dem Ersatzteilweg nachbestellen, eine
Reklamation kann nicht geltend gemacht werden.) • Don't throw
your box in the dustbin. If your model is not in use this box will keep
it safe. If kits are mounted on a wagon it will be slightly tight when
placing it in the original box. This guarantees safe transport. It is th-
erefore recommanded to cut out certain parts of the original box. To
keep the model like the original, smaller parts (e.g. buffers) had been
manufactured separately from the body and are not tightly xed on
it. Therefore they probably can get lost. In this case you certainly may
reorder them but a complaint would not be acceptable. • Veuillez
conserver ce mode d’emploi ainsi que l’emballage en vue d’un futur
emploi. L’emballage se prête particulièrement bien pour stocker et
protêger votre modèle lorqu’il n’est pas en service. • Un wagon
entièrement êquipê de ses pièces de nition ne rentre plus dans son
emballage qu’après avoir dégagé la place nécessaire à l’aide d’un
coûteau n et bien guisé aux endroits cù sont montés ces piéces.
La stabilité et la sécurite de l’emballage lors du transport du modèle
de l’usine à votre detallant (ou même à vous) impose une réduction
au stricte minimum de toute place découpée et non utilisée, raison
pour laquelle ces d´coupes ne peuvent malheureusement pas être
aménagées déjà en usine. • Quelques petites pièces de nition (des
tampons p. e.) ne sont pas moulées d’un seul bloc avec leurs bases,
mais séparément rapportées en vue d’une réalisation plus détaillée.
Cela implique le risque de perte de ces composants. Dans ce cas, vous
pouvez commander ces pièces aux S.A.V. ROCO; nous ne pouvons
cependant pas donner suite à une r´clamation èventuelle à cause de
ces pièces perdues. • Heeft u uw model voorzien van alle inste-
ekdeeltjes, dan past deze niet meer precies in de doos. Na voorzichtig
passen snijdt u met een scherp mes eerst enige stukjes uit deze doos
en u heeft de beste bescherming voor uw kostbare model bereikt.
Bitte diese Beschreibung zum späteren Gebrauch aufbewahren! •
Please retain these instructions for further reference! • Pière de bien
vouloir con- server ce mode d’emploi en vue d’une future utilisation!
• Conservate queste istruczioni per un futuro utiliozzo! • Deze hand-
leiding altijd bewaren.
Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungs- ge-
fahr durch funktionsbedingte scharfe Kanten und Spitzen • Atten-
tion! At an incorrect use there exists danger of hurting because of
cutting edgesand tips • Attention! II y a danger de blessure à un em-
ploi incorrect à cause des aiguilles et arêtes vives! • Voorzichtig! Bij
ondoelmatig gebruik bestaat verwondigsgevaar door scherpe zijkanten
en uitsteeksels! • Attenzione! Un inap-propriato uso comporta peri-
colo di ferimenti attraverso punte e spignoli taglienti! • Atencion! Un
emploe incorrecto puede causar causar heridas debido a las puntas y
aristas agudas! • Atencao! Por utilizacao incorrecta existe o perigo de
estragos, em virtude de cortes nas abas e nas pontas! • Bemaerk!
Ved ukorrekt brug kan de funktionsbetingede skarpe kanter og spid-
ser forvolde skade! • Proxoch! Hakatallhlh crhoh egkleiei
kindunouz mkrot raumatismn, exaipax kopterwn akmwn kai
proexocwqn.
Änderungen von Konstruktion und Ausführung vorbehalten! • We re-
serve the right to change the construction and design! • Nous nous ré-
servons le droit de modier la construction et le dessin! • Ci riserviamo
il diritto di variare la costruzione e il design! • Verandering van model
en constructie voorbehouden.
CZ/SK - Návod na montáž stavebnice: Před stavbou pečlivě prostu-
dujte příložený návod s vyobrazením. Jednotlivé dily odděIte od licích
rámečku a začistěte modelářským nožem nebo pilníkem. Díly roztřídte
dle vyobrazení a postupně slepujte podle pořadi jednotlivých staveb-
nich kroku. K lepení používejte lepidla určená pro plastikové stavebince.
Modelleisenbahn GmbH
A-5101 Bergheim
Plainbachstraße 4
Email: [e-mail]
Tel.: [phone]
(kostenlos/ free of charge/ gratuit)
International: [phone]
(kostenpichtig/ chargeable / avec des coûts)
(Zum Ortstarif aus dem Festnetz / local tariff for landline / prix d‘une appel
locale depuis du téléphone xe - Mobilfunk / Mobile max. 0,42€/min.
incl. VAT)
AT|D|CH
8064659-920 V/20
Die abgebildeten Zurüstteile sind wie grasch dargestellt für
die Selbstmontage bestimmt. Dem Produkt können zusätzliche
kleine Teile beigepackt sein, die für eine andere vorbildgetreue
Aufrüstung bestimmt sind und beim vorliegenden Modell keine
Verwendung nden.
The enclosed parts are designated for self-assembling (please see
enclosed description). lt may occur that there are some parts ad-
ded which don’t t to your model but to another one so that they
should not get applied on this very model.
Les pièces de nition illustrèes sont à monter par le modèliste.
Le jeu de pièces peut comprendre d’autres pièces (non illustrées)
qui sont destinées à autres versions du modèle et qui sont superu
à la variante présente.
Ca. alle 30 Betriebsstunden ! • I.e. after
it has been in operation for 30 hours ! • En-
viron tous les 30 heures d’exploitation ! • Na
elke 30 diensturen !
ROCO Oiler
10906
64659
Faltenbalg /
Concerting wall / Soufet d‘intercirculation
142804
Drehgestellblende /
Bogie / Bogie
144406
Puffer rechts /
Buffer right / Plateau de tampon, droite
144408
Drehgestellblende + 2 Achslager /
Bogie+2 Axle bearing / Bogie+2Roulement essieux
144405
Puffer links /
Buffer left / Plateau de tampon, gauche
144407
Zurüstbeutel /
Bag with accessories / Sachet d’accessoires
144410
86208
Kupplungsdeichsel /
Coupling assembly / L’attelage
144409
40270
40243
40195
40194
1
2

Dachabnahme: Dach nach links oder rechts schieben und abheben
Removal of roof: Push the roof to the left or right to take it off
Démontage du toit: Pour l‘enleévement du toit, pousser le à gauche ou à droite 3.
2.
1.
2.
1.
Hinweis:
Dieser Wagen ist auf R2-Gegenbögen (S-Kurve mit Radius 358 mm)
ohne Zwischengerade G1 (230 mm) nicht einsetzbar.
Attention:
This car will not run on R2 reverse curves (S curves, 358 mm)
without intermediate straight track G1 (230 mm).
Attention:
Cette voiture n’accepte pas des contre-courbes au rayon R2 (358 mm)
sans rail droit intermédiaire G1 (230 mm).
wahlweise
optional
à choisir
?
