Rollei Pro Transmitter Mark IIs User manual

ANLEITUNG AUF DEUTSCH
MANUAL IN ENGLISH
www.rollei.de
Profi Funksender Mark IIs
Pro Transmitter Mark IIs
für / for
Sony

INHALT
Inhalt
Bedienungsanleitung ............................. 4
Zeichenerklärung ................................ 4
Sicherheitshinweise .............................. 5
Beschreibung ................................... 6
Installation ..................................... 7
Funktionen ..................................... 9
Bedienung .................................... 17
Firmware-Update ................................21
Rollei Profi Funksender Mark II App ................. 22
Technische Daten ............................... 23
Entsorgung ................................... 24
Konformität ................................... 25

3
Content
User Manual................................... 26
Explanation of Symbols .......................... 26
Safety Notes .................................. 27
Description ................................... 28
Installation .................................... 30
Functions ......................................31
Operation ..................................... 40
Firmware Update ............................... 43
Rollei Pro Transmitter Mark II App .................. 44
Technical Data ................................. 45
Disposal ...................................... 46
Conformity .................................... 47

4
DEUTSCH
Bedienungsanleitung
Sehr geehrter Kunde,
vielen Dank für den Kauf dieses Rollei-Gerätes. Bitte lesen Sie alle Informationen
in dieser Bedienungsanleitung sorgfältig durch, bewahren Sie sie an einem
sicheren Ort auf und vergessen Sie nicht, diese bei Bedarf an andere Benutzer
weiterzugeben.
Zeichenerklärung
Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem Profi
Funksender oder auf der Verpackung verwendet.
Mit diesem Symbol gekennzeichnete Produkte erfüllen alle maßgebli-
chen Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.
Mit diesem Zeichen gekennzeichnete Produkte werden mit Gleich-
strom betrieben.

5
Sicherheitshinweise
• Bitte stellen Sie diesen Sender niemals in einer Umgebung auf, in der dieses
Produkt mit brennbaren Flüssigkeiten in Berührung kommen kann.
• Bitte stellen Sie diesen Sender niemals in einer Umgebung auf, in der dieses
Produkt mit elektrostatischen Feldern oder mit Staub in Berührung kommen kann.
• Bitte stellen Sie diesen Sender nicht in feuchten Umgebungen auf, in denen
es zu schnell wechselnden Temperaturänderungen kommt, um die Bildung
von Kondenswasser zu vermeiden.
• Bitte führen Sie keine Metallteile in ein Blitzlichtgerät ein.
• Trocknen Sie Ihre Hände, bevor Sie das Gerät berühren, da die Berührung mit
nassen Händen für Sie selbst und für das Gerät eine Gefahr darstellen kann.
• Bitte versuchen Sie niemals, ein Blitzgerät selbst zu reparieren. Bei
Auftreten eines Problems sollten Sie sich an das Geschäft wenden, in dem
Sie dieses Produkt gekauft haben oder an das Rollei Service Center.
• Lösen Sie niemals den Blitz in unmittelbarer Nähe von Personen / Tiere
aus, da der Blitz intensive Hitze freisetzt und Sachschäden bzw. schwere
Verletzungen die Folge sein können.

6

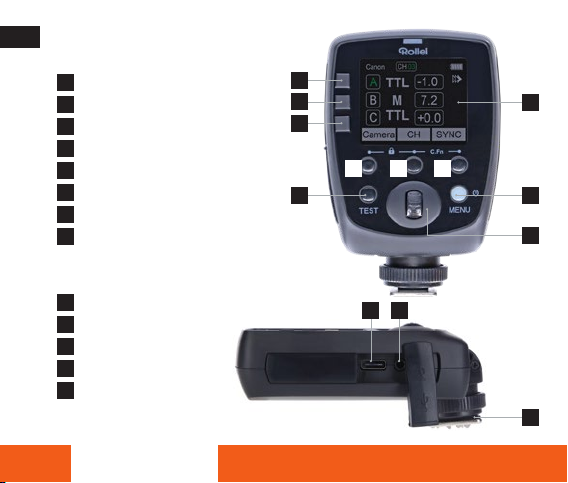

Gruppenauswahltaste 1
Gruppenauswahltaste 2
Gruppenauswahltaste 3
Funktionstaste 1
Funktionstaste 2
Funktionstaste 3
Test-Taste
Bedienrad (oben/unten für die
Einstellungen, zum Bestätigen
drücken)
Ein- / Ausschalten / Menütaste
Display
USB-C Anschluss
2,5 mm-Sync-Buchse
Blitzschuh*
DEUTSCH
Beschreibung
1
2
3
4
5
6
7
9
8
10
4 5 6
2
3
1
7
8
9
10
11
12
13
13
11 12
*Abbildung ähnlich

7
Beschreibung
Hinweise:
• Drücken Sie Funktionstaste 1 und 2 für ca. zwei
Sekunden, um die Tastensperre zu aktivieren.
• Drücken Sie die Funktionstaste 2 und 3 für ca.
zwei Sekunden, um in das Optionsmenü zu
kommen.
Installation
1. Akku Laden: Um den Funkauslöser zu laden, verbinden Sie einen USB-A-
dapter (nicht enthalten) mit dem Ladeanschluss. Verwenden Sie hierfür das
mitgelieferte USB-Kabel.
Warnung: Lassen Sie das Gerät während des Aufladens nicht
unbeaufsichtigt!
Back light
Sleep(min)
ID number
Options
MID
10
99
Reset OK
Flash

8Installation
2. Aktualisieren der Firmware: Bevor Sie das Gerät in Betrieb nehmen,
machen Sie bitte zunächst ein Firmware-Update mit der aktuellen Firmware,
die wir in unserem Downloadcenter unter https://downloads.rollei.com für
Sie hochgeladen haben. Eine Anleitung dazu finden Sie hier auf Seite 22.
3. Befestigen an der Kamera: Vor dem Anschließen des Senders an die Ka-
mera, stellen Sie bitte sicher, dass beide Geräte ausgeschaltet sind. Schieben
Sie dann den Sender in den Blitzschuh der Kamera.
4. EIN/AUS-Schalter: Drücken Sie zum Einschalten des Senders den Ein-/
Ausschaltknopf etwa 2 Sekunden lang. Drücken Sie zum Ausschalten des
Senders den Ein-/Ausschaltknopf erneut etwa 2 Sekunden lang.
DEUTSCH

9
Funktionen
1. Blitzleistung:
M: Im manuellen Modus kann
die Blitzleistung von 1,0 bis 9,0
eingestellt werden. Die minimale
Ausgabeleistung beträgt 1.0 und
die maximale 9.0.
Drücken Sie kurz das Bedienrad, bis die Blitzleistung markiert ist. Für
Änderungen von jeweils 0.1 f, drehen Sie das Bedienrad.Für große Anpas-
sungen drücken und halten Sie das Bedienrad für ca. 2 Sekunden. Drehen Sie
das Bedienrad, um die Blitzleistung in 1-f-Schritten anzupassen.
TTL: Im automatischen Modus kann die Blitzleistung von -3,0 bis 3,0
eingestellt werden. Der minimale Belichtungskorrekturwert beträgt -3,0,
während der maximale Wert + 3,0 ist. Die Werte können in Schritten von
0,3 geändert werden.
1
4
8
2
53
Sony

10
DEUTSCH
Funktionen
Leistungseinstellung für alle Gruppen im Manuellen Modus
Drücken Sie für 3 Sekunden auf die Funktionstaste 2 und es werden alle Gruppen
markiert. Zum Anpassen der Leistung aller Gruppen auf einmal drücken Sie kurz
das Bedienrad und drehen es anschließend in die gewünschte Richtung.
Hinweis: Das Einstellen der Leistung für alle Gruppen funktioniert nur im
Manuellen Modus.
2. Blitzgruppe A– F: Im selben Kanal können bis zu 6 Blitzgruppen
(A/B/C/D/E/F) unabhängig voneinander gesteuert werden. Die Anzahl der
Blitze innerhalb jeder Gruppe ist nicht begrenzt.
3. Aufnahmemodi: Es stehen 2 Modi zur Verfügung, M = manueller und
TTL = automatischer Belichtungsmodus. Das Wechseln der Aufnahmemodi
erfolgt durch Drücken der jeweiligen Gruppenauswahltaste.

11
Funktionen
4. Blitzmodi: Durch mehrmaliges Drücken der Sync-Taste wechseln Sie
zwischen den verschiedenen Sync-Modi:
Synchronisation erster Verschlussvorhang = Das Symbol für die
Synchronisation des ersten Verschlussvorhangs wird am Display
angezeigt.
Synchronisation zweiter Verschlussvorhang = Das Symbol für die
Synchronisation des zweiten Verschlussvorhangs wird am Display
angezeigt.
High-Speed-Synchronisation = Das Symbol für die High-Speed-
Synchronisation wird am Display angezeigt. Hier können Sie die Ver-
schlusszeit bis zu 1 / 8000s einstellen, um den Blitz mit der Verschlusszeit
der Kamera zu synchronisieren.
Anmerkung: Aufgrund der internen Kameraparameter werden u.U. nicht alle
Funktionen am Display des Senders jeder Kamera angezeigt. Bitte rufen Sie in
diesem Fall das Kameramenü auf, um die gewünschte Funktion zu wählen.

12
DEUTSCH
Funktionen
5. Kanal: Der Sender kann für bis zu 32 Funkkanälen ab der Nummer
00 ~ 31 eingestellt werden. Drücken Sie kurz die Kanaltaste „CH”, bis die
Kanalnummer markiert ist. Dann können Sie die Kanalnummer durch Drehen
des Bedienrads einstellen.
Optionsmenü: Ins Optionsmenü gelangen
Sie, wenn Sie die Funktionstaste 2 und 3
gleichzeitig für ca. 2 Sekunden drücken. Dort
können Sie weitere Einstellungen vornehmen.
Durch Drücken des Bedienrades wählen Sie
Funktionen und Einstellungen aus, durch
Drehen des Bedienrades scrollen Sie durch
das Menü. Durch Drücken der Funktionstaste 3 unter „OK” verlassen Sie das
Optionsmenü wieder.
Back light
Sleep(min)
ID number
Options
MID
10
99
Reset OK
Flash

13
Funktionen
6. Sleep-Modus
Hier können Sie die Zeit einstellen, wann sich der Sender in den Sleep-Modus
versetzt. Sie können wählen zwischen 5, 15, 30 Minuten oder „OFF” (Aus).
7. Bluetooth®1)
Aktivieren Sie hier die Bluetooth®1)-Funktion. Wenn Bluetooth®1) aktiviert ist,
erscheint das Bluetooth®1)-Symbol am Display.Wenn Bluetooth®1) aktiviert
ist, können Sie den Sender über die Rollei App „Rollei Studio” mit Ihrem
Smartphone verbinden. Diese App ist für iOS und Android verfügbar und
kann im App Store oder Play Store heruntergeladen werden.
8. SYNC-X
Stellen Sie diese Funktion auf „ON” (An), um die Geschwindigkeit des
Blitzes zur Aufnahme von Serienbildern mit der Kamera zu maximieren.

14
DEUTSCH
Funktionen
9. Hintergrundbeleuchtung
Über die Einstellung „Back light” können Sie die Hintergrundbelichtung
einstellen auf dunkel (MIN), mittel (MID) oder hell (MAX).
10. Speed „Nor”/„Boost”
Die neueren Firmwares des Profi Funksenders Mark II können bei „Wireless
Speed” zwischen „NOR” und „BOOST” einstellen. Drücken Sie kurz auf das
Bedienrad, um die Einstellung auszuwählen und wählen Sie zwischen „NOR“
und „BOOST“ durch Scrollen des Bedienrades. Bestätigen Sie die Einstellung
durch kurzes Drücken des Bedienrads oder der Funktionstaste 3.
Hinweis: Unsere Rollei Blitze lassen sich sowohl über die Einstellung
„NOR“ als auch über die Einstellung „BOOST“ bedienen. Die Einstellung
ist abhängig von der verwendeten Firmware bzw. muss am Blitz angepasst
werden.

15
Funktionen
11. Power
Hier stellen Sie die Leistungsabgabe des Funksignals ein. Sie können den
Leistungspegel zwischen MIN (minimal: 18 dBm), NOR (mittel: 20 dBm)
und MAX (maximal: 22 dBm) wählen. Verwenden Sie einen höheren
Leistungspegel, je weiter Funksender und Blitz voneinander entfernt sind.
12. Flash (w)
Hier stellen Sie die Leistung gemäß Ihrem verwendeten Blitz ein (200 W /
400 W / 600 W / 800 W / 1200 W / 1600 W). Dies unterstützt die Genaui-
gkeit der Belichtung bei Verwendung des TTL-Modus.
13. CH recommend
Da die drahtlose Frequenz dieses Funkauslösers 2,4 GHz beträgt, wird
dieser automatisch einen geeigneten Kanal suchen und empfehlen, um
eine Frequenzüberschneidung mit anderen elektronischen Geräten in der
Arbeitsumgebung zu vermeiden, die die gleiche Frequenz verwenden.

16
DEUTSCH
Funktionen
14. Steuerung von Soluna LED-Dauerlichtern
Um mit dem Profi Funksender Mark II auch Soluna LED-Dauerlichter zu
steuern, drücken Sie unter „Flash” auf die Funktionstaste 2, sodass sich
die Anzeige in „EF” ändert. Nun können Sie analog zum Blitzmenü die
Leistung, Kanäle und Gruppen einstellen. Über die Funktionstaste 1 „EF
set” wählen Sie die LED-Dauerlicht-Kategorie aus zwischen Soluna (Dauer-
lichter mit Bowens S-type Anschluss) und EF-P (LED Panels). Über die
Funktionstaste 3 „ALL” können Sie alle Gruppen gemeinsam ansteuern.
15. Reset
Über die Funktionstaste 1 können Sie im Optionsmenü die Einstellungen
zurückstellen.

17
Bedienung
Rollei Pro Funksender Schnittstelle Rollei Blitzgerät
1. Drücken Sie die Einschalttaste und halten Sie sie etwa 2 Sekunden lang
gedrückt, um den Sender zu starten.
2. Stellen Sie den Funkmodus auf Ihrem Sender entsprechend der benutzten
Kamera ein: Sony . Dieses erfolgt durch Drücken auf die Funktionstaste 1.
Sony

18
DEUTSCH
Bedienung
3. Stellen Sie die kabellose Steuerung Ihres Rollei Blitz auf TTL-ALL.
4. Stellen Sie denselben Kanal und dieselbe Blitzgruppe auf Ihren Blitz und
Ihrem Sender ein (Teil 2 und 5 der Funktionsbeschreibung).
Anmerkung: Die Blitze, die denselben Kanal verwenden, können je nach
ihrem Modus und ihrer Blitzleistung separat in verschiedenen Gruppen
eingestellt werden.
5. Drücken Sie den Testknopf, um sicherzustellen, dass die Blitze mit dem
Sender synchronisiert werden.
6. Drücken Sie die Gruppentaste, um die verschiedenen Modi (M/TTL)
einzustellen.

19
Bedienung
7. Drücken Sie die Sync-Taste, um zwischen den verschiedenen Sync-Modi zu
wechseln: Synchronisation des ersten Verschlussvorhang, Synchronisation
des zweiten Verschlussvorhangs und High-Speed-Sync.
Um das Menü der Funktionstasten zu wechseln, drücken Sie kurz die Ein-/
Austaste.
8. Drücken Sie den Einstelllichtknopf, um das Einstelllicht des Blitzes zu
aktivieren oder zu deaktivieren.
9. Drücken Sie die Funktionstaste 2, um den Signalton des Blitzes ein- oder
auszuschalten.
10. Drücken Sie die Funktionstaste 3, um im TTL-Modus die Ausgangsleistung
des Blitzes im Manuellen Modus anzuzeigen. Diese Funktion funktioniert
jedoch nur bei Verwendung der Gruppe A.

20
DEUTSCH
Bedienung
Drahtlose Zoomsteuerung für Aufsteckblitze
Drücken Sie für 3 Sekunden auf die Funktionstaste 1 und der Sender wechselt
in die Zoom-Einstellung. Zum Zoomen drücken Sie kurz das Bedienrad, um
die gewünschte Gruppe auszuwählen, und drehen Sie es anschließend in die
gewünschte Richtung.
Hinweis: Die Funktion ist nur bei Aufsteckblitzen verfügbar, die diese Funktion
unterstützen.
Hinweis: Bitte beachten Sie, dass einige Einstellungen direkt über das Ka-
meramenü und nicht über den Sender verändert werden müssen. Nehmen Sie
dafür die Anleitung Ihrer Kamera zur Hand. Bei einigen Kameramodellen kann
es sein, dass die Blitzeinstellungen der Kamera die Einstellungen des Sender
mit eigenen Werten überschreiben.
