Night Stand

ADULT ASSEMBLY REQUIRED
ASSEMBLY TOOLS REQUIRED
Hammer
No. 2 Phillips Screwdriver
Tip Shown Actual Size
TABLE OF CONTENTS
Part Identification.......................3
Hardware Identification .............4
Assembly Steps....................5-15
Français..............................16-18
Espanol...............................19-21
Safety .......................................22
Warranty...................................23
Page 2 www.sauder.com/services 415543
Scissors

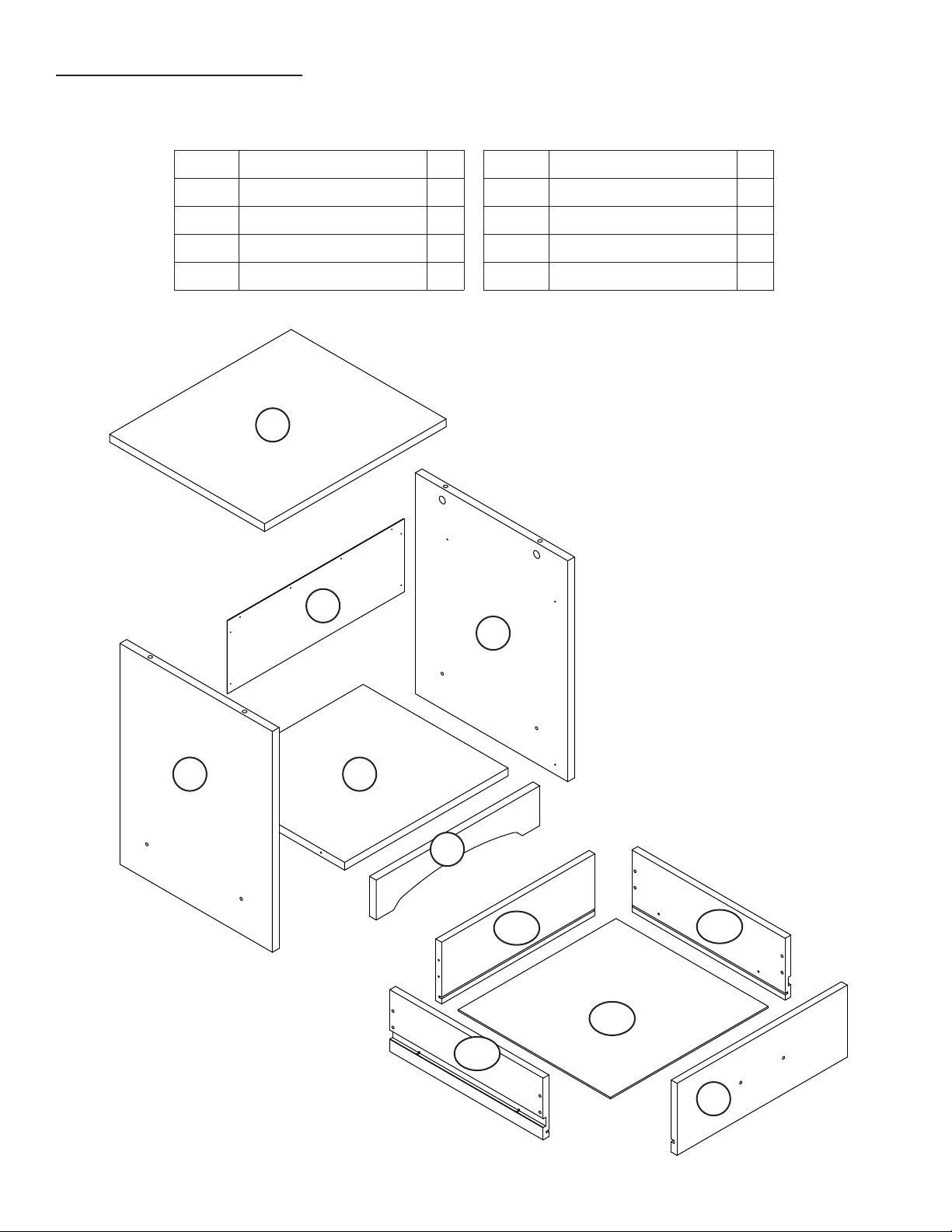

PART IDENTIFICATION: While not all parts are labeled, some of the parts will have a label or an inked
letter on the edge to help distinguish similar parts from each other. Use this PART IDENTIFICATION to help
identify similar parts.
FF RIGHT END 1
GG LEFT END 1
HH TOP 1
II BOTTOM 1
JJ SKIRT 1
KK BACK 1
NN DRAWER FRONT 1
D217 DRAWER SIDE 2
D218 DRAWER BACK 1
D613 DRAWER BOTTOM 1
Page 3
www.sauder.com/services415543
FF
GG
HH
II
JJ
KK
NN
D217
D217
D218
D613

APPLIQUE CARD - 1
35P
HARDWARE IDENTIFICATION
Screws are shown actual size. You may receive extra hardware with your unit.
Page 4 www.sauder.com/services 415543
BLACK 9/16" LARGE HEAD SCREW - 8
1S
ANGLE BRACKET - 3
5G
BLACK 1-7/8" FLAT HEAD SCREW - 4
2S
CAM DOWEL - 4
2F
HIDDEN CAM - 4
1F
BLACK 1/2" FLAT HEAD SCREW - 4
43S BLACK 1-1/2” PAN HEAD SCREW - 4 49S
NAIL - 8
1N
PULL - 1
45K
53S SILVER 3/4” MACHINE SCREW - 2 52S SILVER 3/4" PAN HEAD SCREW - 4
SLIDE SET -1
MM
30G DRAWER FRONT BRACKET -2

Look for this icon. It means a video
assembly tip is available at:
www.sauder.com/services/tips
1
1
S
t
e
p
Page 5
www.sauder.com/services415543
Assemble your unit on a carpeted floor or on the empty carton to avoid scratching your unit or the floor.

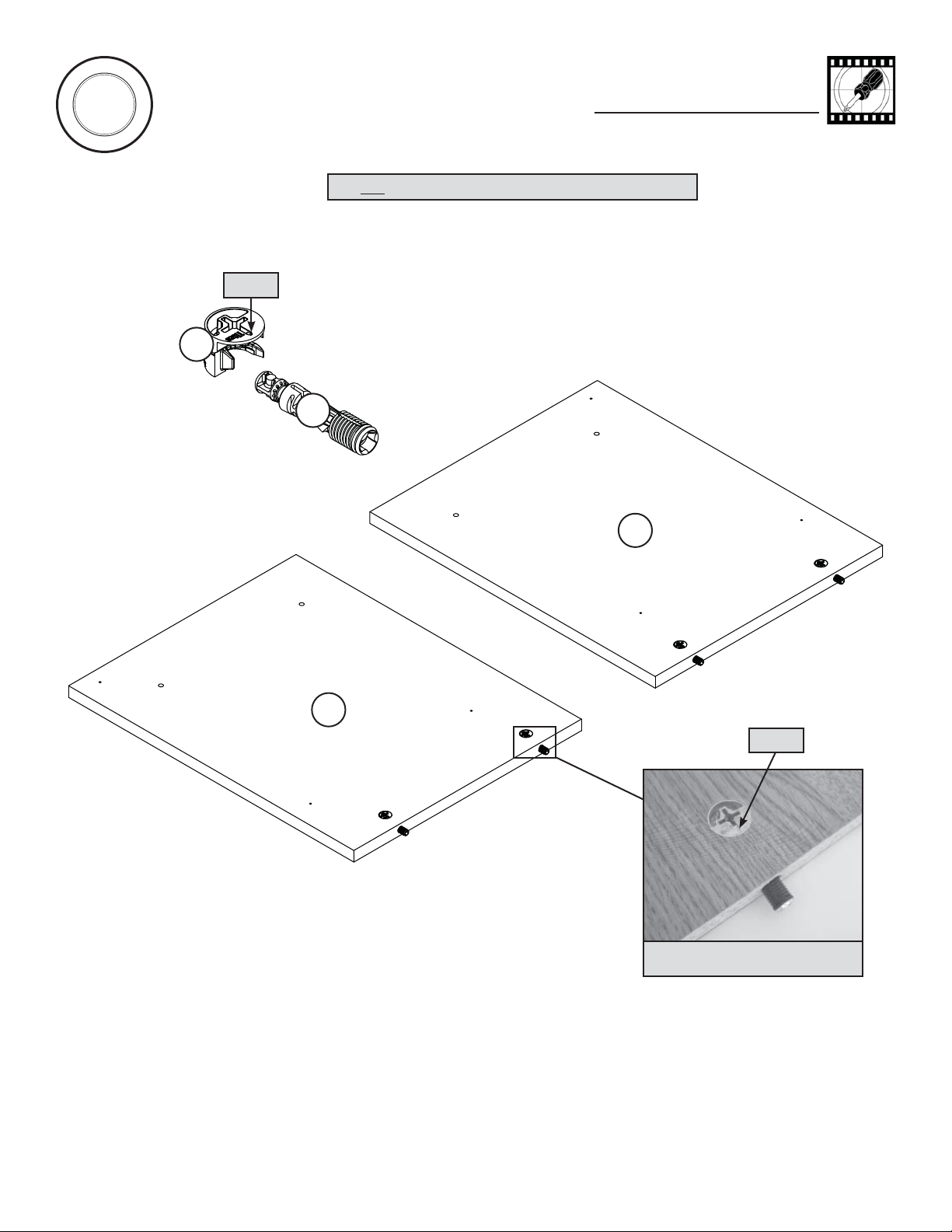

Push four HIDDEN CAMS (1F) into the ENDS (FF and GG). Then, insert the metal end of a CAM DOWEL (2F) into each
HIDDEN CAM.
Do not tighten the HIDDEN CAMS in this step.
(4 used)
Arrow
1F
2F
Insert the metal end of the CAM
DOWEL into the HIDDEN CAM.
Arrow
GG
FF

Page 6 www.sauder.com/services 415543
2
2
S
t
e
p
NOTE: Before beginning this step, separate the SLIDES from the SLIDE SETS (MM) and the DRAWER PINS at the end of the
SLIDES using a SCISSORS. Save the DRAWER PINS. You will use them in Step 10.

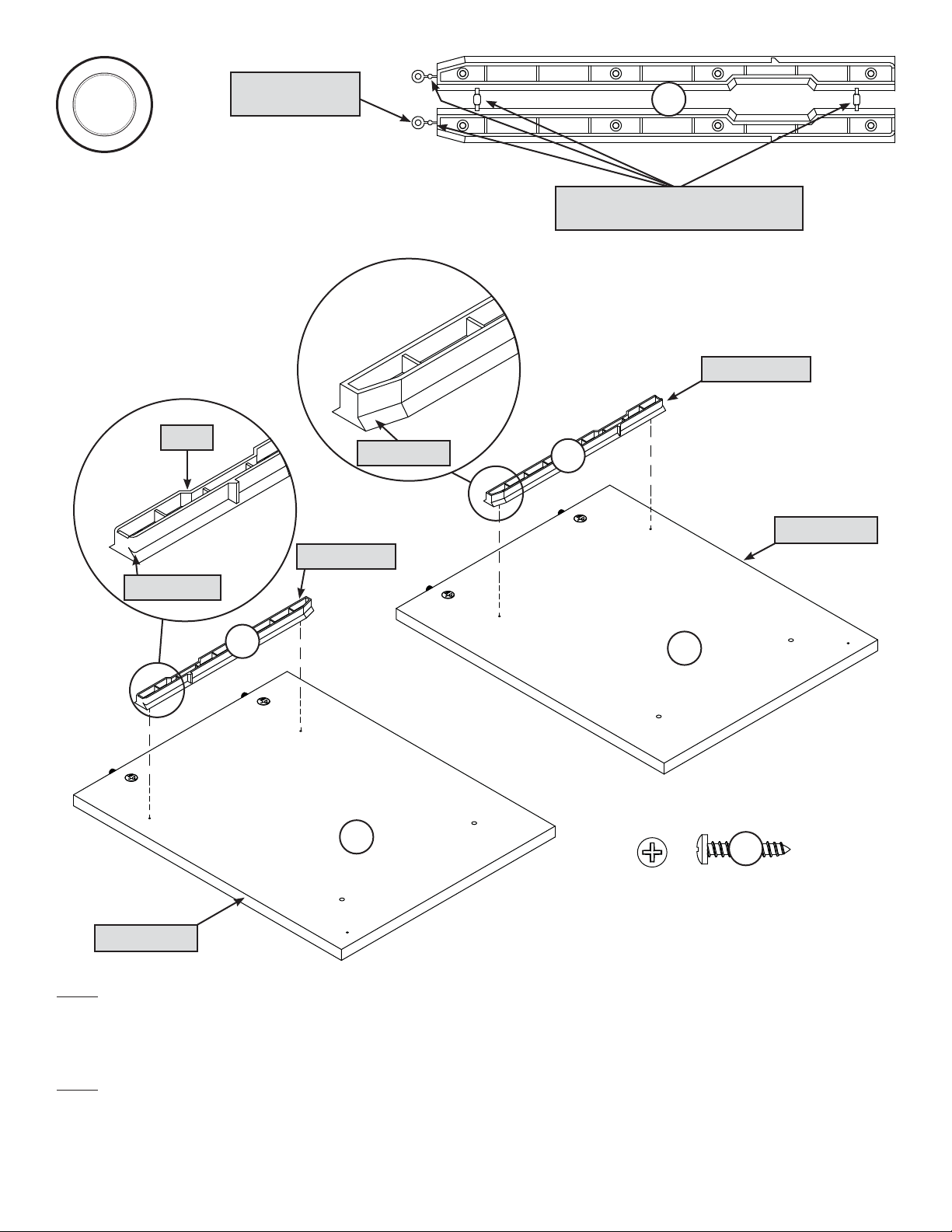

Fasten the SLIDES (MM) to the ENDS (FF and GG). Use four SILVER 3/4" PAN HEAD SCREWS (52S) through the first and last
holes in the SLIDES.
NOTE: The SLIDES are marked "RIGHT" and "LEFT" for easy identification. The SLIDE marked "RIGHT" will fasten to the
RIGHT END (FF) and the SLIDE marked "LEFT" will fasten to the LEFT END (GG). There are also arrows on the SLIDES for
correct positioning on the ENDS.
FF
GG
Surface with
HIDDEN CAMS
Surface with
HIDDEN CAMS
Finished edge
Finished edge
Angled edge
Straight edge
Notch
RIGHT SLIDE
LEFT SLIDE
DRAWER PIN
(Save for Step 10)
Using your Scissors, separate the
SLIDES and the DRAWER PINS
MM
MM
MM
52S
SILVER 3/4" PAN HEAD SCREW
(4 used in this step)

Page 7
www.sauder.com/services415543
3
3
S
t
e
p
Fasten three ANGLE BRACKETS (5G) to the BOTTOM (II) and SKIRT (JJ). Use three BLACK 9/16" LARGE HEAD
SCREWS (1S).
NOTE: Be sure the edges of the ANGLE BRACKETS are even with the edges of the BOTTOM (II) and SKIRT (JJ).
BLACK 9/16" LARGE HEAD SCREW
(3 used in this step)
1S
5G
5G
II
JJ
Surface with holes

Page 8 www.sauder.com/services 415543
4
4
S
t
e
p
Fasten the TOP (HH) to the ENDS (FF and GG). Tighten four HIDDEN CAMS.
FF
GG
HH
Finished edge
Caution
Risk of damage or
injury. Hidden Cams
must be completely
tightened. Hidden
Cams that are not
completely tightened
may loosen, and parts
may separate.
To completely tighten:
Start Tighten
Arrow
Arrow
Maximum
210 degrees
Minimum
190 degrees
Finished edge
Surface without
HIDDEN CAMS
Surface with
HIDDEN CAMS
Surface with holes

Page 9
www.sauder.com/services415543
5
5
S
t
e
p
Fasten the BOTTOM (II) to the ENDS (FF and GG). Use four BLACK 1-7/8"FLAT HEAD SCREWS (2S).
Fasten the SKIRT (JJ) to the BOTTOM (II) and ENDS (FF and GG). Use three BLACK 9/16" LARGE HEAD SCREWS (1S).
FF
GG
II
JJ
BLACK 1-7/8" FLAT HEAD SCREW
(4 used in this step)
2S
BLACK 9/16" LARGE HEAD SCREW
(3 used in this step)
1S
Surface with
ANGLE BRACKET
Edge with
ANGLE
BRACKET

Page 10 www.sauder.com/services 415543
6
6
S
t
e
p
FF
GG
HH
NAIL
(8 used in this step)
1N
KK
Carefully turn the Night Stand over onto its front edges. Lay the BACK (KK) over the unit.
Make equal margins along all three edges of the BACK (KK). Push on opposite corners of your unit if needed to make it “square”.
Fasten the BACK (KK) to the unit using the NAILS (1N).
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Edge
without
holes

Page 11
www.sauder.com/services415543
7
7
S
t
e
p

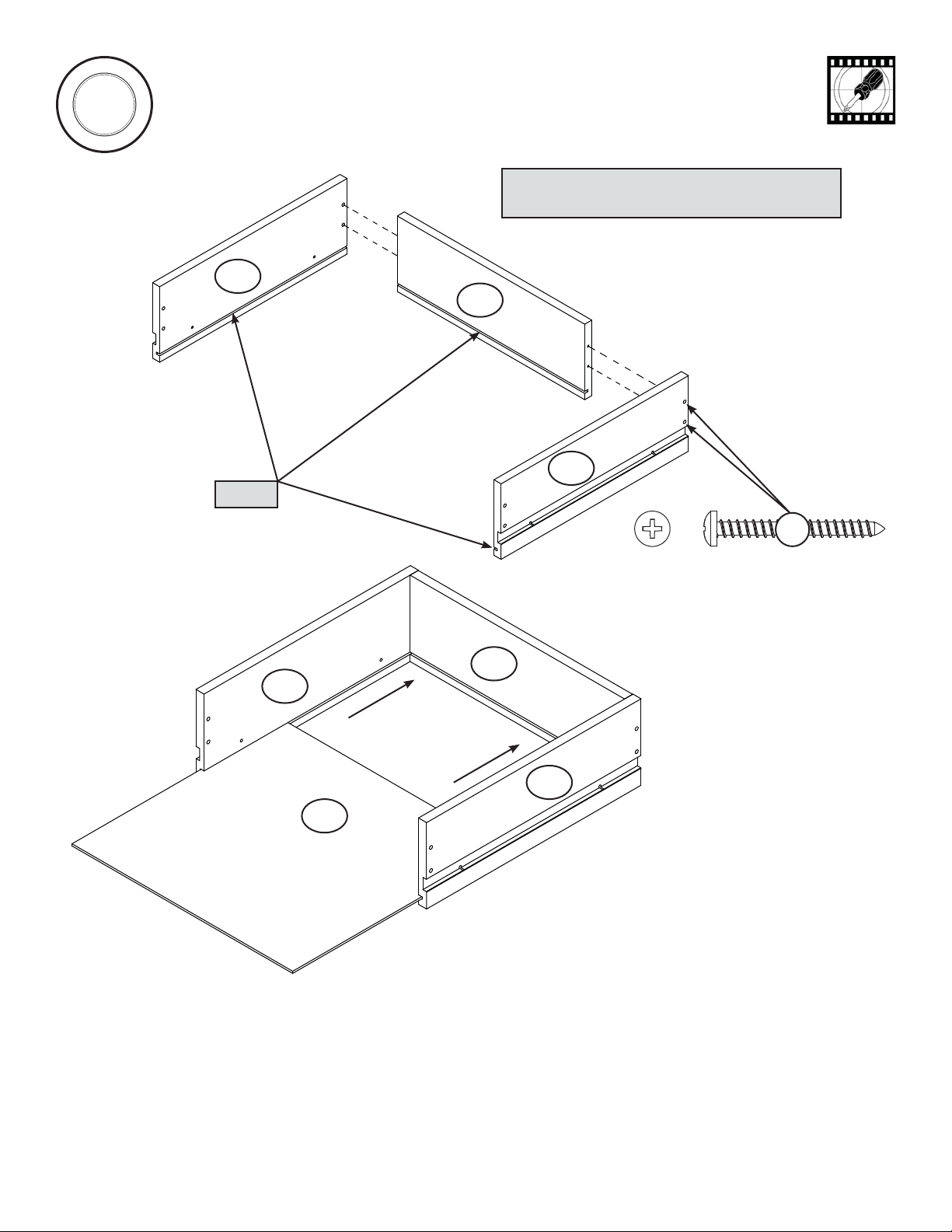

Fasten the DRAWER SIDES (D217) to the DRAWER BACK (D218). Use four BLACK 1-1/2" PAN HEAD SCREWS (49S).
Slide the DRAWER BOTTOM (D613) into the grooves in the DRAWER SIDES (D217) and DRAWER BACK (D218).
Finished surface
Groove
Be sure the grooves in each part line up
with each other on the inside of the drawer.
D217
D217
D218
D217
D217
D218
D613
BLACK 1-1/2” PAN HEAD SCREW
(4 used in this step)
49S

Page 12 www.sauder.com/services 415543
8
8
S
t
e
p
Fasten two DRAWER FRONT BRACKETS (30G) to the DRAWER SIDES (D217). Use four BLACK 1/2" FLAT HEAD
SCREWS (43S).
D217
D217
BLACK 1/2" FLAT HEAD SCREW
(4 used this step)
43S
30G
30G

Page 13
www.sauder.com/services415543
9
9
S
t
e
p

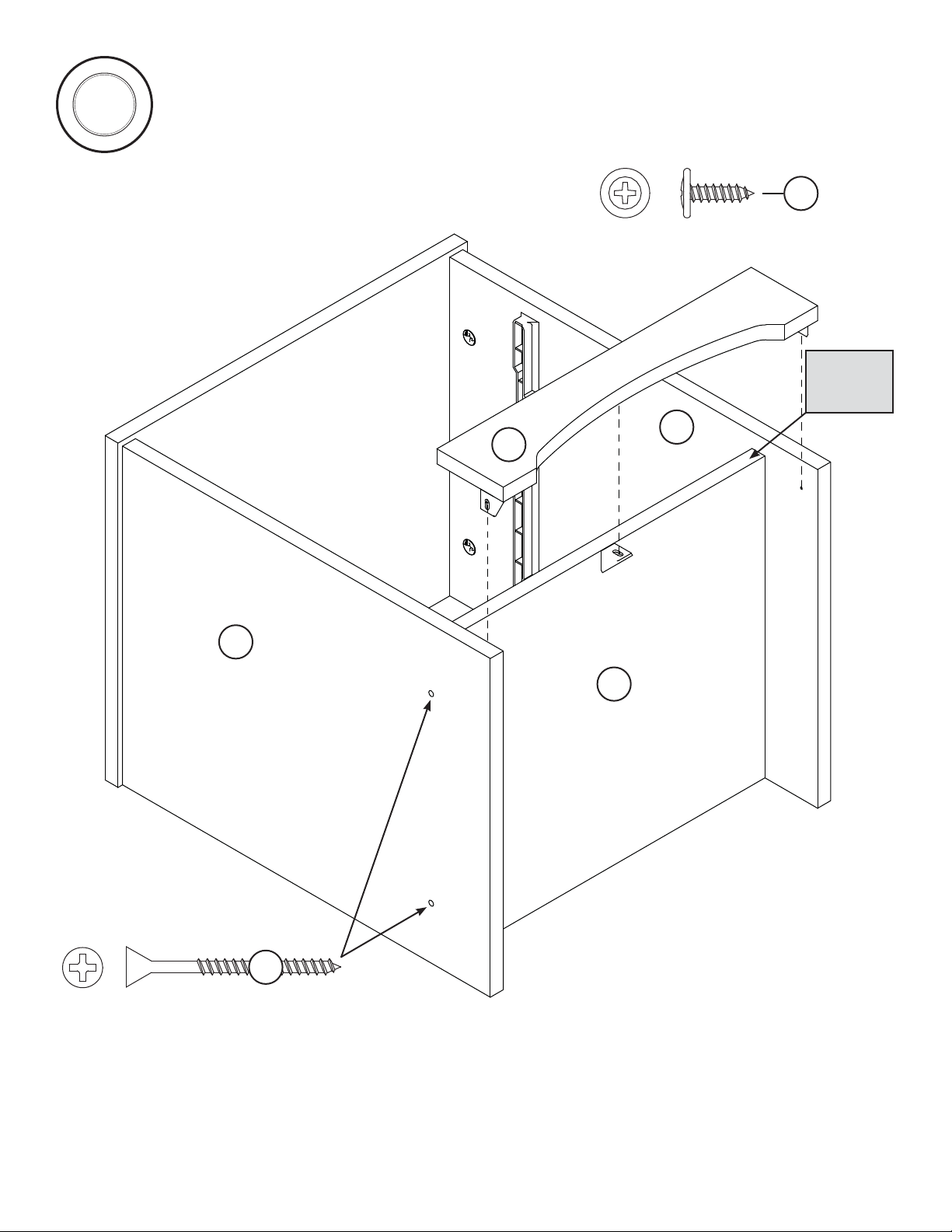

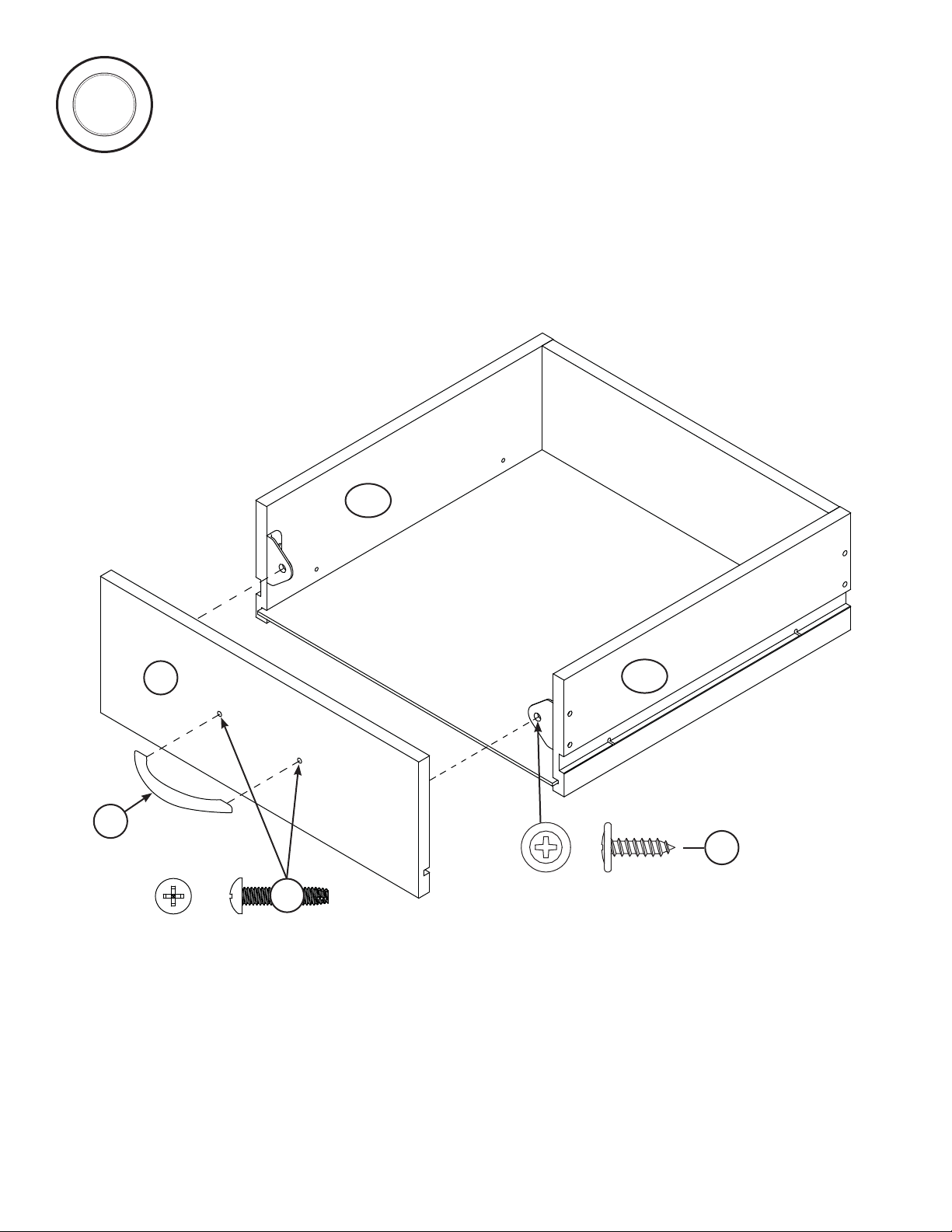

Fasten the DRAWER FRONT (NN) to the DRAWER SIDES (D217). Use two BLACK 9/16" LARGE HEAD SCREWS (1S).
Fasten the PULL (45K) to the DRAWER FRONT (NN). Use two SILVER 3/4" MACHINE SCREWS (53S).
D217
D217
NN
45K
SILVER 3/4” MACHINE SCREW
53S
(2 used for the pull)
1S
BLACK 9/16" LARGE HEAD SCREW
(2 used for the DRAWER FRONT BRACKETS)

Page 14 www.sauder.com/services 415543
10
10
S
t
e
p
Carefully stand the unit upright.
To insert the drawer into the unit, line up the grooves on the DRAWER SIDES (D217) with the SLIDES in the unit. Slide the drawer
into the unit until it is about 3" or 4" away from the back of the unit.
Using your hammer, gently tap two DRAWER PINS (from Step 2) into the holes in the DRAWER SIDES (D217).
NOTE: The DRAWER PINS are used as a locking system for the drawer. When the DRAWER PINS are in place, you will not be
able to remove the drawer from the unit.
D217
D217
DRAWER PIN

Page 15
www.sauder.com/services415543
11
11
S
t
e
p
25 lbs.
25 lbs.
15 lbs.

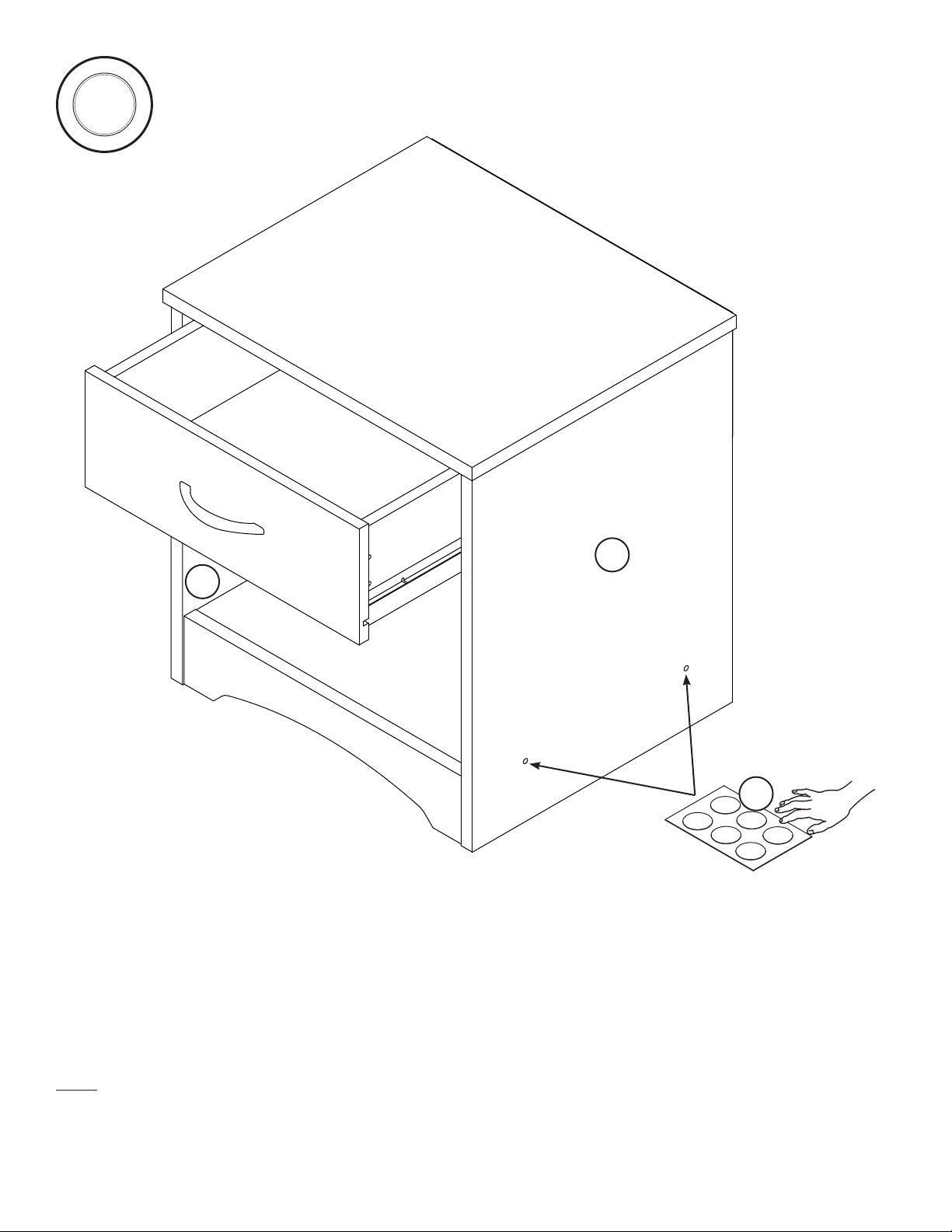

Peel the APPLIQUES from the APPLIQUE CARD (35P). Stick the APPLIQUES over the heads of each SCREW in the
ENDS (FF and GG).
NOTE: Please read the back pages of the instruction booklet for important safety information.
This completes assembly. Clean with your favorite furniture polish or a damp cloth. Wipe dry.
FF
GG
35P
