Sauder Pinwheel 421885 User manual

NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
English pg 1-15
Français pg 16-18
Español pg 19-21
Lot # 507179 08/17/17
Purchased: __________________
Be sure to give us a ring before
making any returns. 1-800-523-3987
Need help? Visit Sauder.com to view video assembly tips or chat with a live rep.
Prefer the phone? Call 1-800-523-3987.
Share your journey!
sauder.com
Night Stand
Pinwheel Collection | Model 421885
WARNING
CHOKING HAZARD - Small Parts
Not for children under 3 years.
Adult assembly required.

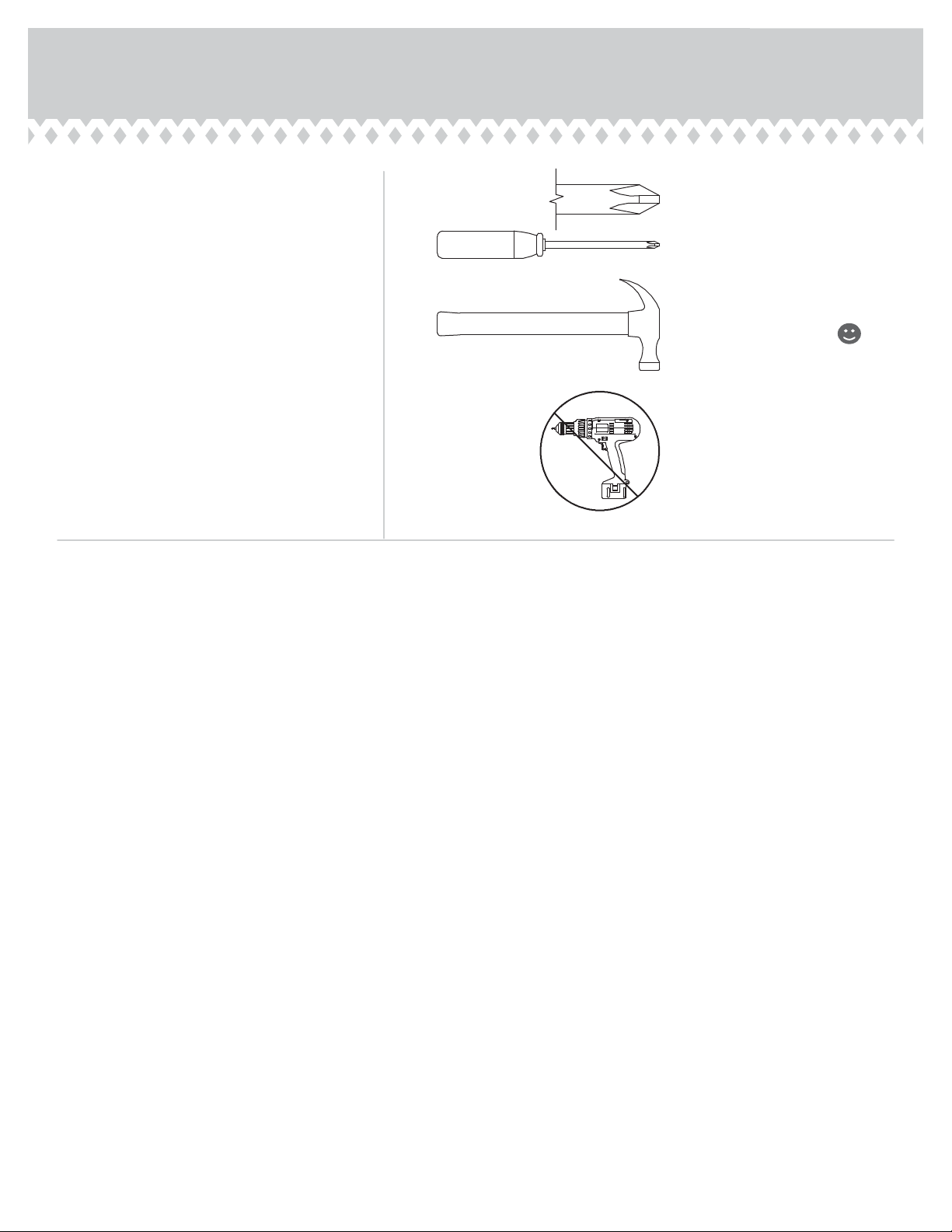

Table of Contents Assembly Tools Required
3
4
5-15
16-18
19-21
22
23
Part Identification
Hardware Identification
Assembly Steps
Français
Español
Safety
Warranty
Hammer
Not actual size
No. 2 Phillips Screwdriver
Tip Shown Actual Size
Skip the power trip.
This time.
421885 www.sauder.com/servicesPage 2

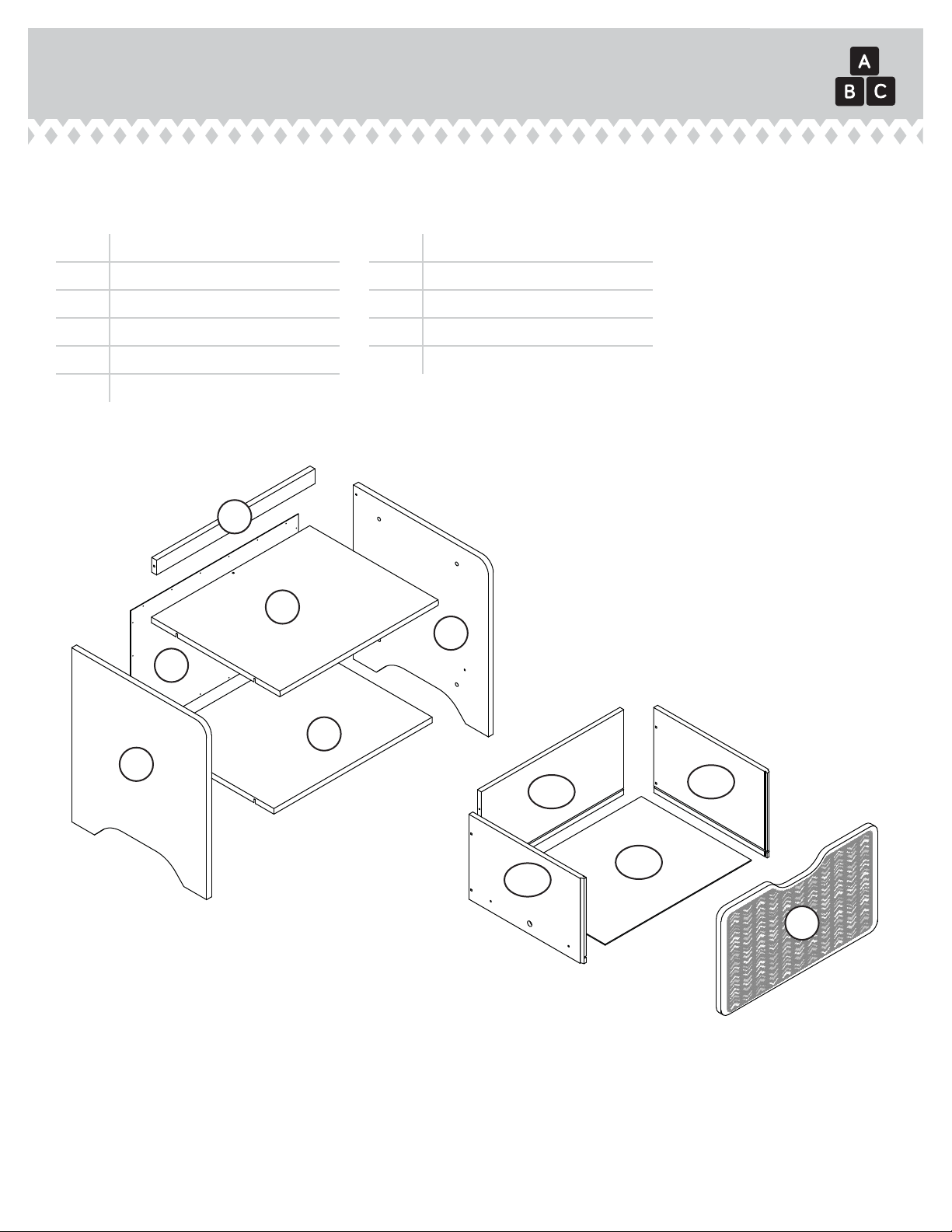

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
A RIGHT END (1)
B LEFT END (1)
C TOP (1)
D BOTTOM (1)
D14 RIGHT DRAWER SIDE (1)
D15 LEFT DRAWER SIDE (1)
D162 DRAWER BACK (1)
D719 DRAWER BOTTOM (1)
E BRACE (1)
F DRAWER FRONT (1)
G BACK (1)
Now you know
our ABCs.
421885www.sauder.com/services Page 3
A
B
C
D
E
F
G
D14
D15
D719
D162

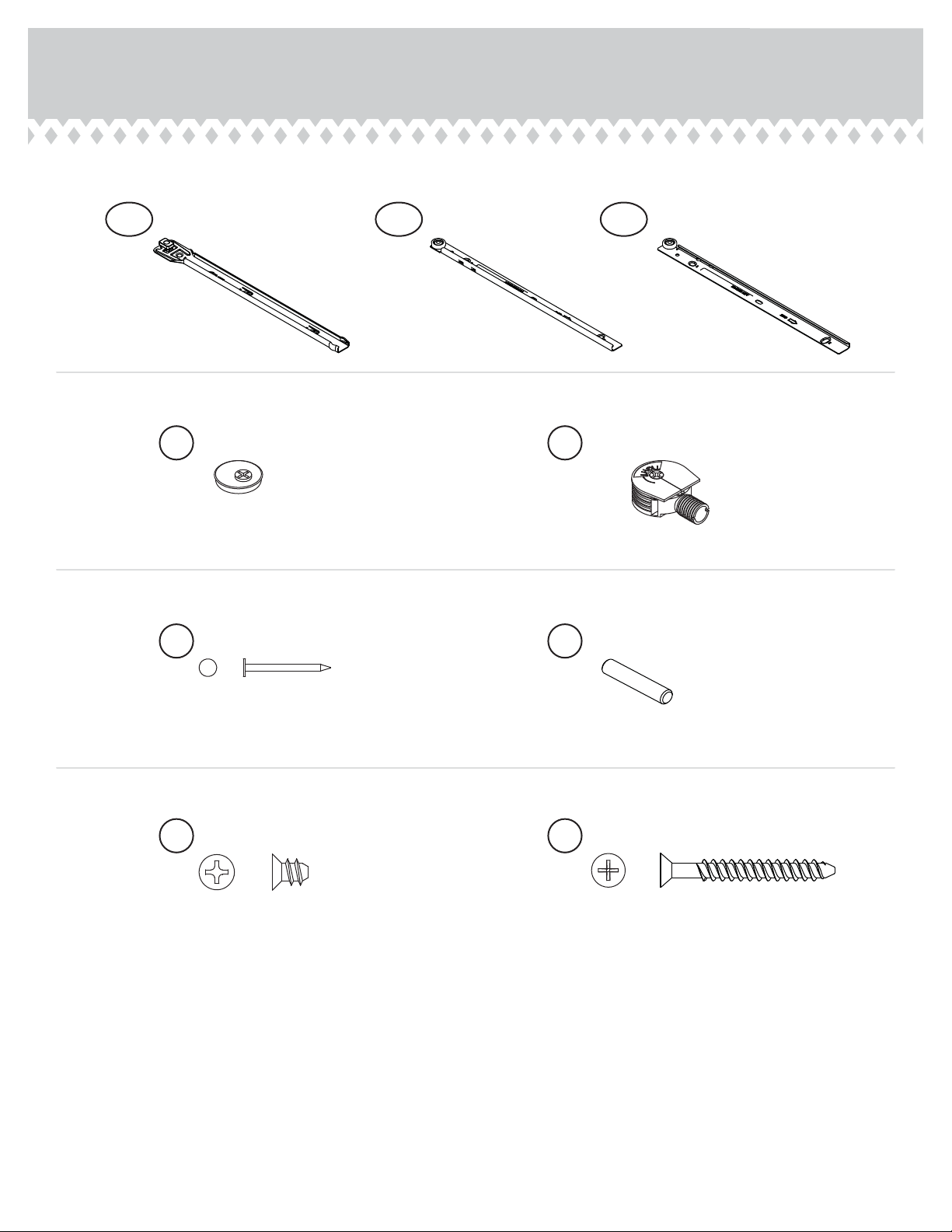

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
421885 www.sauder.com/servicesPage 4
35AA UNIVERSAL CABINET RAIL - 2 35AC DRAWER RIGHT - 1 35AD DRAWER LEFT - 1
10A SLIDE CAM - 2 12F TWIST-LOCK®FASTENER - 8
NAIL - 20
5N METAL PIN - 3 1R
3S GOLD 5/16" FLAT HEAD SCREW - 8 30S BLACK 1-9/16" FLAT HEAD SCREW - 4

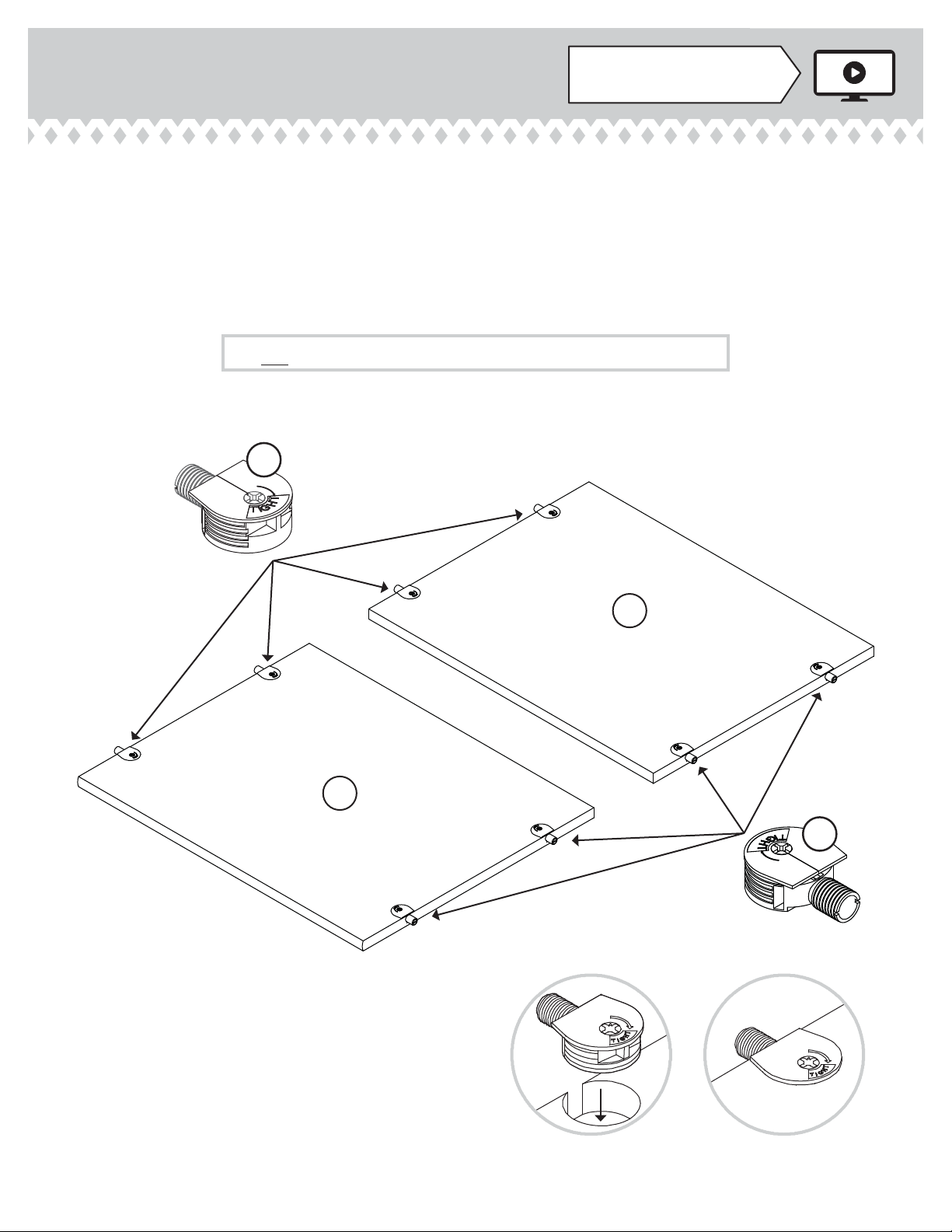

Step 1 Look for this icon. It means a
video assembly tip is available at
www.sauder.com/services/tips
å Assemble your unit on a carpeted floor or on the
empty carton to avoid scratching your unit or the floor.
å To begin assembly, push a SAUDER TWIST-LOCK®
FASTENER (12F) into the large holes in the TOP (C)
and BOTTOM (D).
421885www.sauder.com/services Page 5
Do not tighten the TWIST-LOCK® FASTENERS in this step.
12F
12F
C
D

Step 2

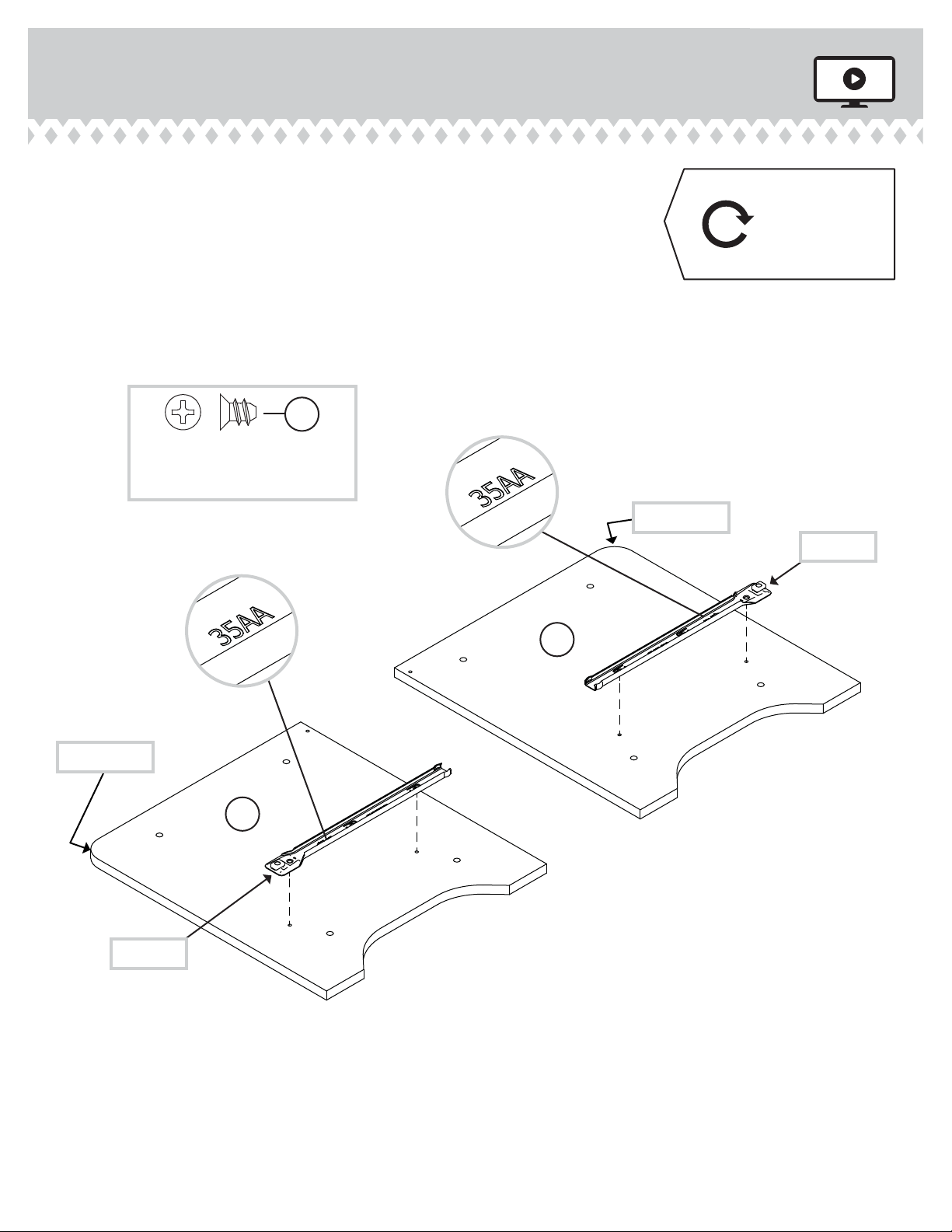

å Fasten the UNIVERSAL CABINET RAILS* (35AA)
to the ENDS (A and B). Use four GOLD 5/16" FLAT
HEAD SCREWS (3S).
å *patent pending glide system
421885 www.sauder.com/servicesPage 6
GOLD 5/16" FLAT HEAD SCREW
(4 used in this step)
3S
Glide end
3
2
1
1
2
3
Glide end
VIEW THE DRAWER GLIDE VIDEO
Curved edge
Curved edge
Surface with holes
Surface with holes
A
B
Remember:
Righty tighty.
Lefty loosey.

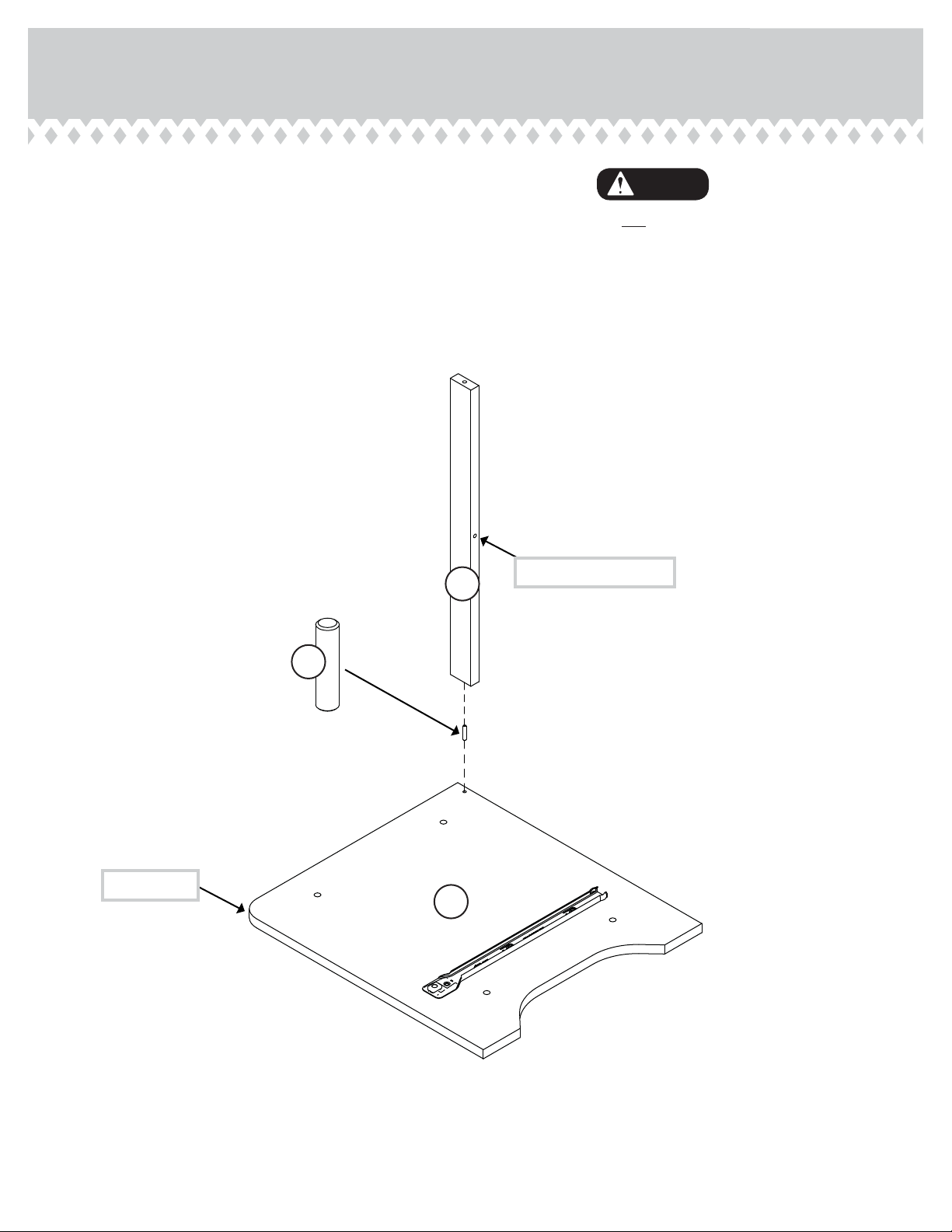

å Insert one METAL PIN (1R) into the small hole in the
LEFT END (B).
å Place the BRACE (E) onto the METAL PIN (1R) in
the LEFT END (B).
Step 3
421885www.sauder.com/services Page 7
B
E
1R
This hole must be here.
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Curved edge

Step 4
å Insert one METAL PIN (1R) into the hole in the top surface
of the TOP (C).
å Fasten the TOP (C) to the LEFT END (B). Tighten two
TWIST-LOCK® FASTENERS.
å NOTE: Be sure the METAL PIN (1R) in the TOP (C) inserts
into the BRACE (E).
421885 www.sauder.com/servicesPage 8
E
1R
Surface with
TWIST-LOCK®
FASTENERS
C
B
Curved edge
Top surface
How to use the SAUDER TWIST-LOCK® FASTENER
1. Insert the dowel end of the FASTENER into the
hole of the adjoining part.
NOTE: The dowel end of the FASTENER must
remain fully inserted in the hole of the adjoining
part while locking the FASTENER.
2. Tighten the FASTENER with a Phillips
screwdriver as tight as possible.
Dowel end

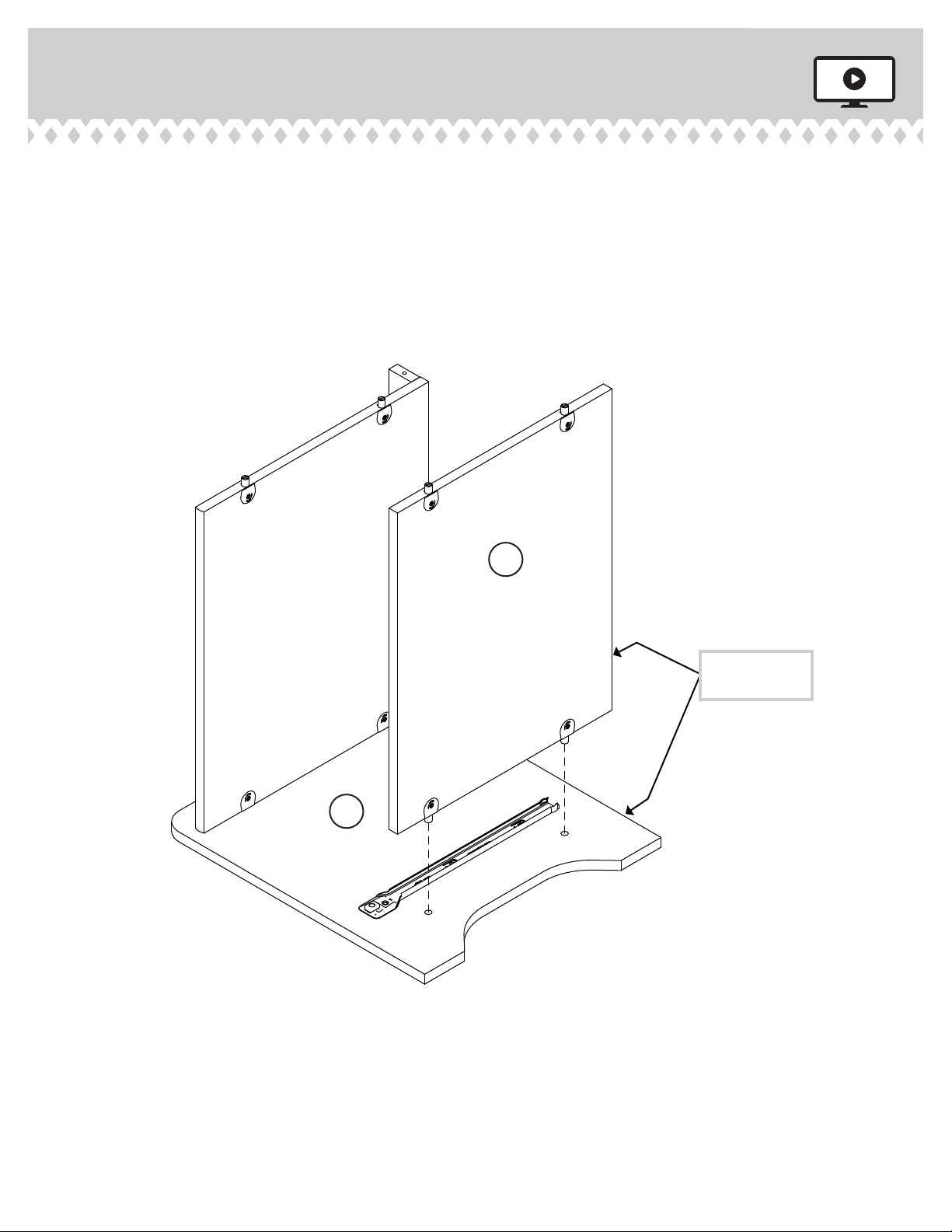

å Fasten the BOTTOM (D) to the LEFT END (B). Tighten two
TWIST-LOCK® FASTENERS.
Step 5
421885www.sauder.com/services Page 9
Surface with
TWIST-LOCK®
FASTENERS
D
B
These edges
should be even.

Step 6

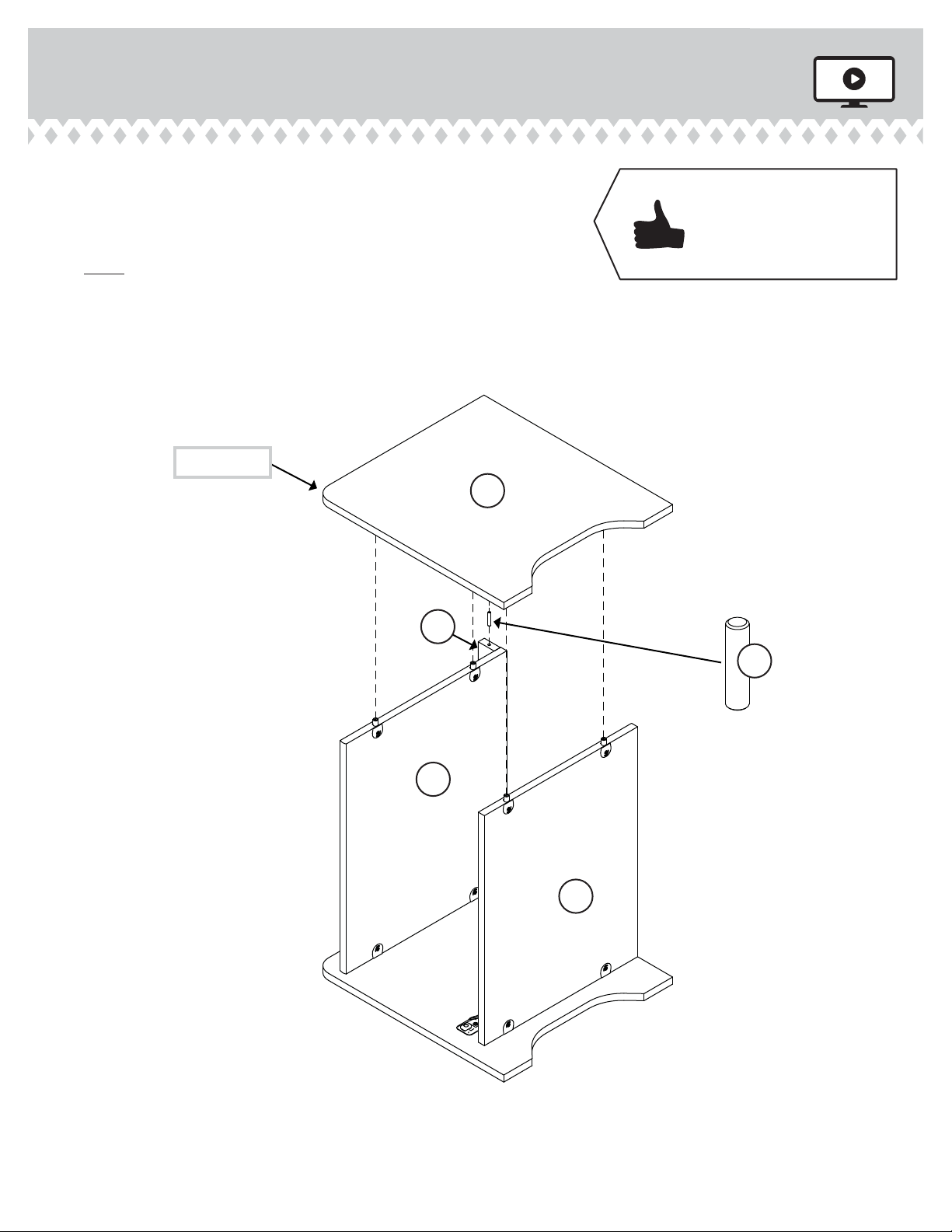

å Insert one METAL PIN (1R) into the small hole in the RIGHT END (A).
å Fasten the RIGHT END (A) to the TOP (C) and BOTTOM (D). Tighten
four TWIST-LOCK® FASTENERS.
å NOTE: Be sure the METAL PIN (1R) in the RIGHT END (A) inserts into
the BRACE (E).
421885 www.sauder.com/servicesPage 10
1R
Curved edge
C
A
D
E
Hey! It's starting to look
like something!

Step 7
421885www.sauder.com/services Page 11

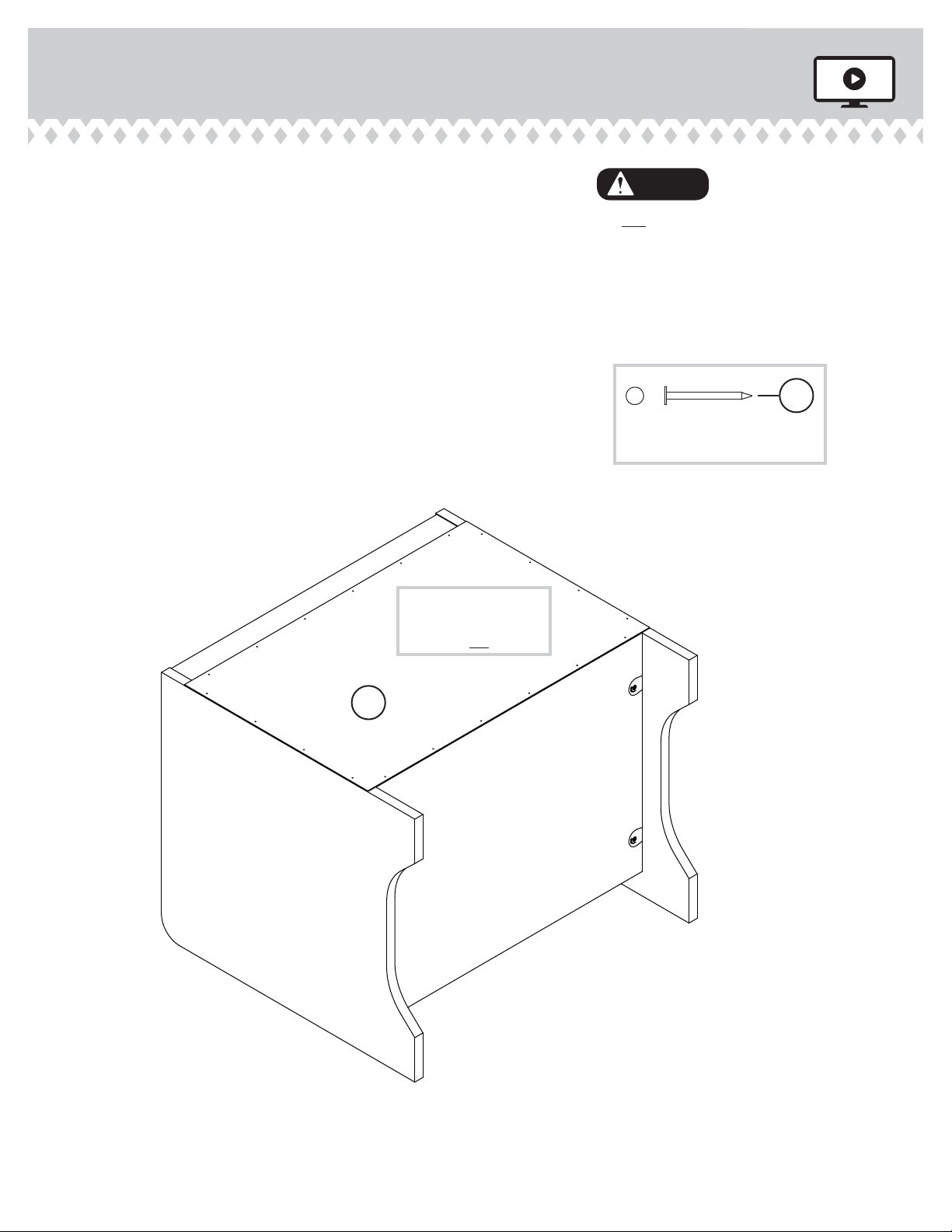

å Carefully turn your unit over onto its front edges. Lay the
BACK (G) over your unit.
å Make equal margins along the bottom and side edges
of the BACK (G). Push on opposite corners of your unit if
needed to make it "square".
å Fasten the BACK (G) to your unit using the NAILS (1N).
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Finished surface
NAIL
(20 used in this step)
1N
G
A tracking label will
be on this surface.
Please do not remove.

Step 8
421885 www.sauder.com/servicesPage 12
With the palm of your hand,
tap the DRAWER BOTTOM
down into the groove.
VIEW THE T-LOCK BOX VIDEO
å Fasten the DRAWER BACK (D162) to the DRAWER SIDES (D14 and D15).
Use four BLACK 1-9/16" FLAT HEAD SCREWS (30S).
å NOTE: Be sure the DRAWER BOTTOM (D719) inserts into the groove of
the DRAWER BACK (D162).
12
3
å Insert the DRAWER SIDES (D14 and D15) at an angle
into the slot at each end of the DRAWER FRONT (F).
å Slide the DRAWER BOTTOM (D719) into the grooves in the
DRAWER SIDES (D14 and D15) and DRAWER FRONT (F).
The tabs should insert freely
into the slots. Gently tilt the
DRAWER SIDES side to side
until the tabs slip into the slots.
Groove
30S
Start each screw a few turns before
completely tightening any of them.
BLACK 1-9/16" FLAT HEAD SCREW
(4 used in this step)
Be sure the DRAWER
BOTTOM inserts into the
DRAWER FRONT groove.
FD15
D14
F
Unfinished
surface
Be sure the
DRAWER
BOTTOM inserts
into the DRAWER
BACK groove.
D719
D719
D15
D14
D162
D15
D14

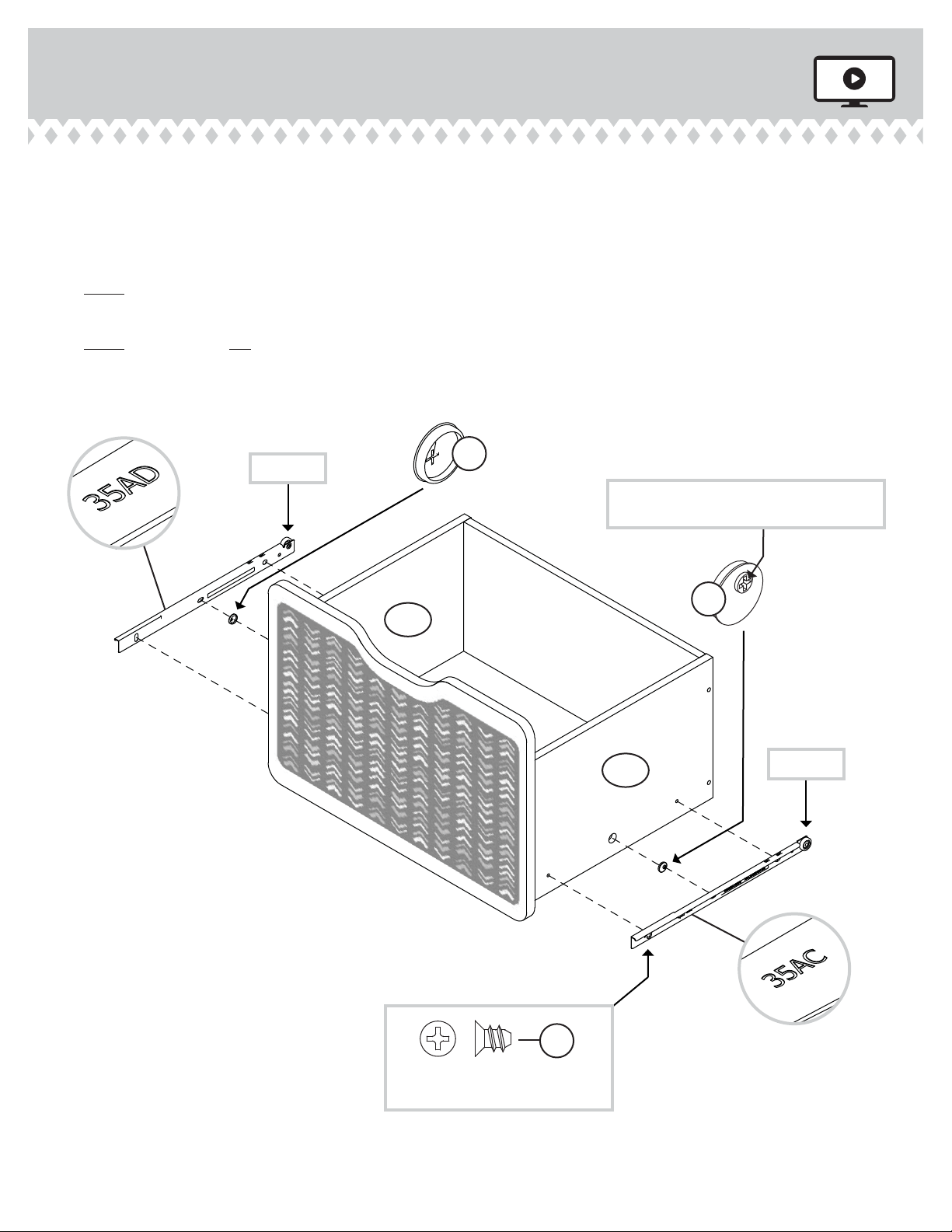

å Insert a SLIDE CAM (10A) into the DRAWER SIDES (D14 and D15).
å Fasten the DRAWER RIGHT (35AC) to the RIGHT DRAWER SIDE (D14)
and the DRAWER LEFT (35AD) to the LEFT DRAWER SIDE (D15). Use
four GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #1 and #2.
å NOTE: The screw head in the CAM must be visible through the slotted
hole in the SLIDE.
å NOTE: The glides are not intended to rotate.
Step 9
421885www.sauder.com/services Page 13
1
2
1
2
GOLD 5/16" FLAT HEAD SCREW
(4 used in this step)
3S
VIEW THE DRAWER GLIDE VIDEO
Glide end
Glide end
Screw head - turn CAM to line up holes in
the SLIDES with holes in DRAWER SIDES
10A
10A
D14
D15

Step 10
421885 www.sauder.com/servicesPage 14

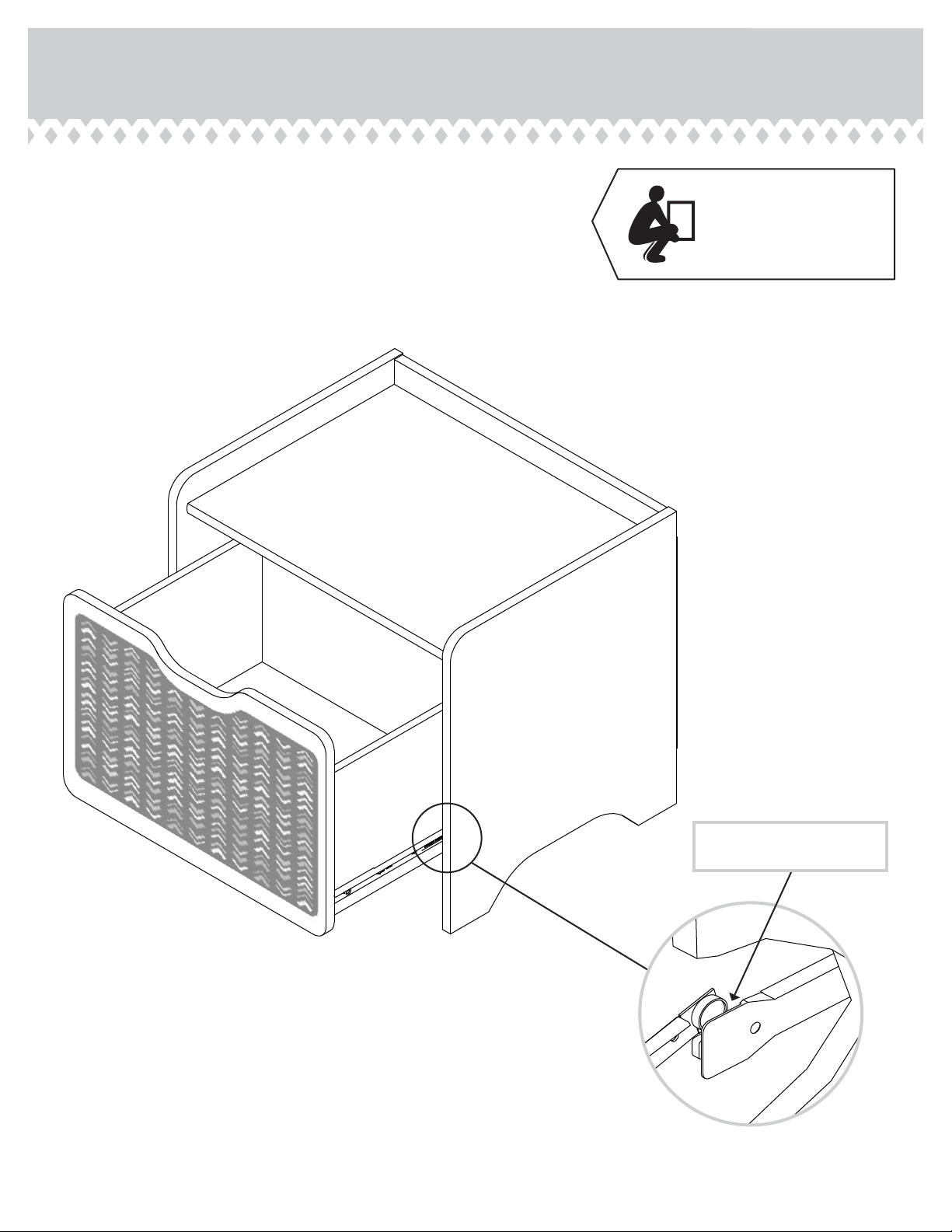

å Carefully stand your unit upright.
å To insert the drawer into your unit, tip the front of the
drawer down and drop the glides on the drawer behind
the glides on the unit. Lift the front of the drawer up and
slide it into the unit.
Place the glide on the SLIDE
behind the glide on the RAIL.
15 lbs.
20 lbs.
Pro Tip: Lift with your
legs. And, you know,
your arms.

Step 11
421885www.sauder.com/services Page 15

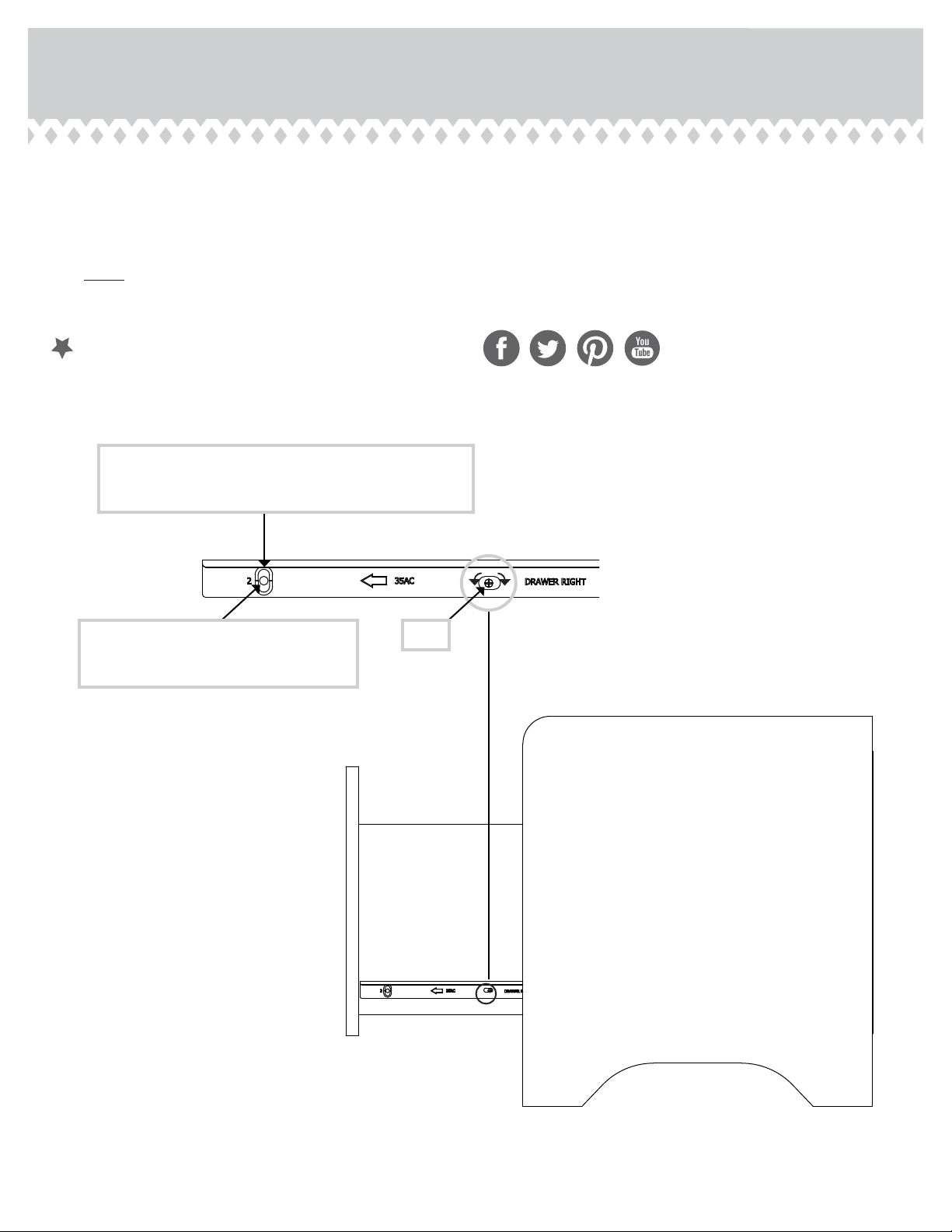

å To make adjustments to the drawer, loosen SCREW #2 in the SLIDES a 1/4 turn, then turn the CAM clockwise or
counter-clockwise. Notice how the drawer raises or lowers as you turn the CAM. The higher the screw in the oblong hole,
the higher your drawer front will be. The lower the screw, the lower the drawer front. By adjusting the drawer this way, it
will help the DRAWER FRONT line up better when closed. Tighten the SCREW when finished with adjustments.
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
And to celebrate, why not share your success story?
The higher the screw in the oblong hole,
the higher your drawer front will be. The
lower the screw, the lower the drawer front.
Loosen screw #2 a 1/4 turn, turn the cam a 1/4 turn
maximum in both the clockwise and counter-clockwise
directions to make adjustments, and then tighten screw #2.
Cam

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape
en anglais. La pièce devant être attachée à l’élément est
représentée en gris sur les schémas de chaque étape pour plus
de précision. Comparer la “Liste de pièces” ci-dessous avec
la “PART IDENTIFICATION” du manuel en anglais pour vous
familiariser avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
ChevetModèle 421885
35AA GLISSIÈRE D'ÉLÉMENT UNIVERSELLE.....2
35AC TIROIR DROIT.................................................................1
35AD TIROIR GAUCHE...........................................................1
10A EXCENTRIQUE DE COULISSE.........................2
12F FIXATION TWIST-LOCK®.......................................8
5N CLOU ................................................................................20
1R GOUPILLE EN MÉTAL.............................................3
3S VIS TÊTE PLATE 8 mm DORÉE......................8
30S VIS TÊTE PLATE 40 mm NOIRE ....................4
A EXTRÉMITÉ DROITE..................................................1
B EXTRÉMITÉ GAUCHE...............................................1
C DESSUS1
D DESSOUS...........................................................................1
D14 CÔTÉ DROIT DE TIROIR........................................1
D15 CÔTÉ GAUCHE DE TIROIR..................................1
D162 ARRIÈRE DE TIROIR...................................................1
D719 FOND DE TIROIR..........................................................1
E ENTRETOISE....................................................................1
F DEVANT DE TIROIR....................................................1
G ARRIÈRE ..............................................................................1
421885 www.sauder.com/servicesPage 16

ÉTAPE 1
Ne pas serrer les FIXATIONS TWIST-LOCK® à cette étape.
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Pour commencer l'assemblage, enfoncer une FIXATION
TWIST-LOCK® SAUDER (12F) dans les gros trous du DESSUS (C)
et du DESSOUS (D).
ÉTAPE 2
Fixer les GLISSIÈRES D'ÉLÉMENT UNIVERSELLES* (35AA)
aux EXTRÉMITÉS (A et B). Utiliser quatre VIS TÊTE
PLATE 8 mm DORÉES (3S).
*système de coulisse en instance de brevet
ÉTAPE 4
Insérer une GOUPILLE EN MÉTAL (1R) dans le trou dans la
surface supérieure du DESSUS (C).
Fixer le DESSUS (C) à l'EXTRÉMITÉ GAUCHE (B). Serrer deux
FIXATIONS TWIST-LOCK®.
REMARQUE : S'assurer de bien insérer la GOUPILLE EN
MÉTAL (1R) située sur le DESSUS (C) dans l'ENTRETOISE (E).
Utilisation de la FIXATION TWIST-LOCK® SAUDER
1. Insérer l'extrémité filetée de la FIXATION dans le trou de la
pièce attenante.
REMARQUE : L'extrémité filetée de la FIXATION doit rester
complètement insérée dans le trou de la pièce attenante lorsque
l'on bloque la FIXATION.
2. Bien serrer la FIXATION à l'aide d'un tournevis Phillips.
ÉTAPE 5
Fixer le DESSOUS (D) à l'EXTRÉMITÉ GAUCHE (B). Serrer deux
FIXATIONS TWIST-LOCK®.
ÉTAPE 3
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Insérer une GOUPILLE EN MÉTAL (1R) dans le petit trou dans
l'EXTRÉMITÉ GAUCHE (B).
Placer l'ENTRETOISE (E) sur les GOUPILLES EN MÉTAL (1R) dans
l'EXTRÉMITÉ GAUCHE (B). ÉTAPE 6
Insérer une GOUPILLE EN MÉTAL (1R) dans le petit trou dans
l'EXTRÉMITÉ DROITE (A).
Fixer l'EXTRÉMITÉ DROITE (A) au DESSUS (C) et au
DESSOUS (D). Serrer quatre FIXATIONS TWIST-LOCK®.
REMARQUE : S'assurer de bien insérer la GOUPILLE EN MÉTAL (1R)
située sur l'EXTRÉMITÉ DROITE (A) dans l'ENTRETOISE (E).
421885www.sauder.com/services Page 17

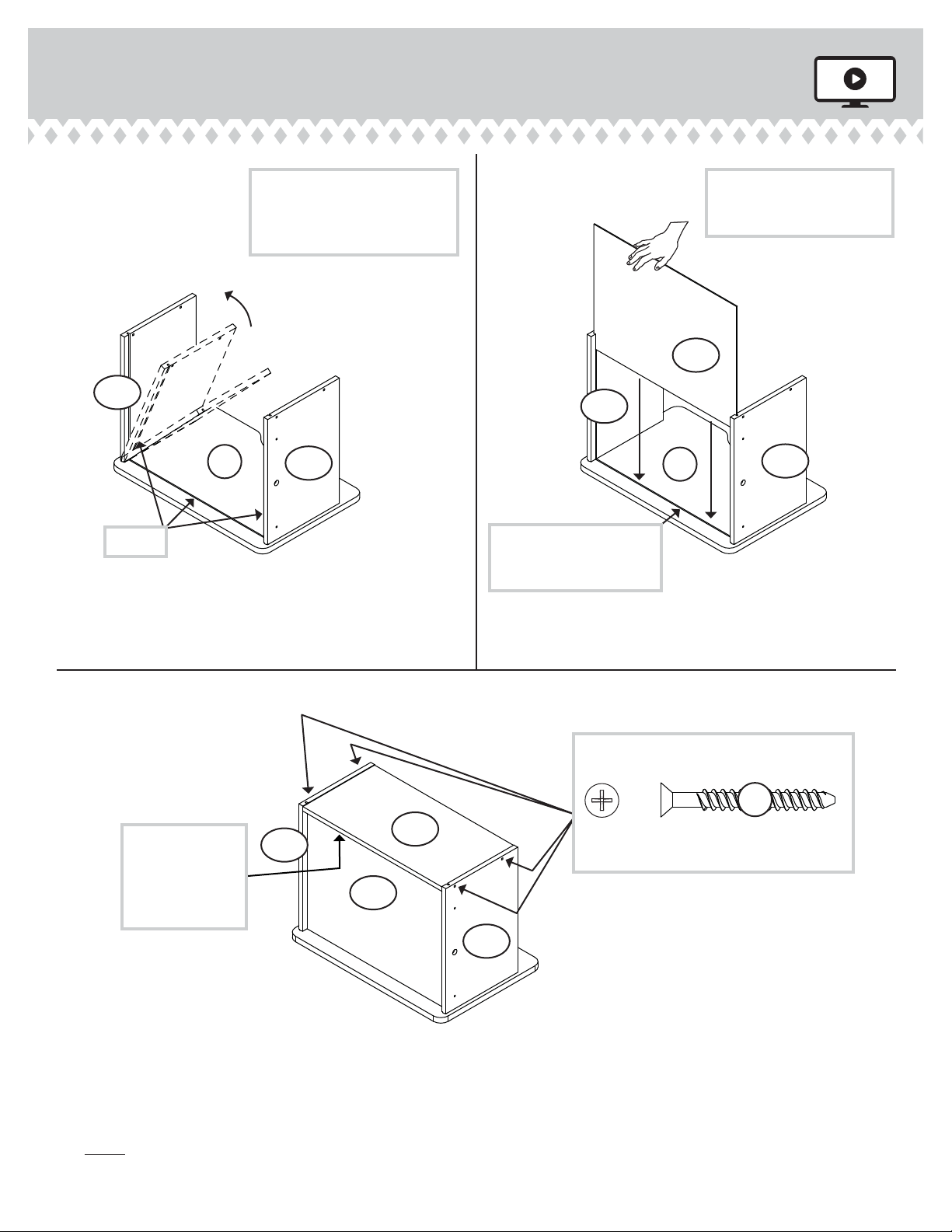

ÉTAPE 7
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l'élément sur ses chants avant. Placer
l'ARRIÈRE (G) sur l'élément.
Veiller à avoir des marges égales le long du chant inférieur et des
chants latéraux de l'ARRIÈRE (G). Si besoin est, enfoncer sur les
coins opposés de l'élément pour s'assurer d'être « d'équerre ».
Fixer l'ARRIÈRE (G) à l'élément à l'aide des CLOUS (1N).
ÉTAPE 8
1 Insérer les CÔTÉS DE TIROIR (D14 et D15) en biseau dans la
fente dans chaque extrémité du DEVANT DE TIROIR (F).
2 Enfiler le FOND DE TIROIR (D719) dans les rainures des CÔTÉS
DE TIROIR (D14 et D15) et du DEVANT DE TIROIR (F).
3 Fixer l'ARRIÈRE DE TIROIR (D162) aux CÔTÉS DE TIROIR (D14
et D15). Utiliser quatre VIS TÊTE PLATE 40 mm NOIRES (30S).
REMARQUE : S'assurer que le FOND DE TIROIR (D719) s'encastre
dans la rainure de l'ARRIÈRE DE TIROIR (D162).
ÉTAPE 10
Relever, avec précaution, l'élément dans sa position verticale.
Pour insérer le tiroir dans l’unité, incliner le devant du tiroir vers le
bas et faire tomber les coulisses du tiroir derrière les coulisses de
l’unité. Relever le devant du tiroir et l'enfiler dans l'élément.
ÉTAPE 11
Pour ajuster le tiroir, desserrer la VIS nº 2 dans les COULISSES
un quart de tour et tourner ensuite la CAME dans le sens des
aiguilles d'une montre ou dans le sens contraire. Noter que le tiroir
monte ou descend lorsque l'on tourne la CAME. Plus la vis dans le
trou oblong est haute, plus le devant de tiroir sera haut. Plus la vis
est basse, plus le devant de tiroir sera bas. Ajuster le tiroir de cette
manière permet au DEVANT DE TIROIR d'être mieux aligné une
fois fermé. Resserrer la VIS après d'avoir ajusté.
REMARQUE : Prière de lire les informations importantes sur la
sécurité figurant sur les pages arrière du manuel d’instructions.
Ceci complète l'assemblage. Nettoyer avec un tissu
humide. Essuyer.
ÉTAPE 9
Insérer une EXCENTRIQUE DE COULISSE (10A) dans les CÔTÉS
DE TIROIR (D14 et D15).
Fixer un TIROIR DROIT (35AC) sur le CÔTÉ DROIT DE
TIROIR (D14) et un TIROIR GAUCHE (35AD) sur le CÔTÉ
GAUCHE DE TIROIR (D15). Utiliser quatre VIS TÊTE
PLATE 8 mm DORÉES (3S) à travers les trous nº 1 et nº 2.
REMARQUE : La tête de vis dans l'EXCENTRIQUE doit être visible
à travers le trou fendu dans la COULISSE.
REMARQUE : Les coulisses ne sont pas sensées tourner.
421885 www.sauder.com/servicesPage 18

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
35AA RIEL UNIVERSAL DE GABINETE ....................2
35AC CAJÓN DERECHO1
35AD CAJÓN IZQUIERDO...................................................1
10A EXCÉNTRICO DE CORREDERA.......................2
12F SUJETADOR TWIST-LOCK®................................8
5N CLAVO.............................................................................20
1R ESPIGA DE METAL ....................................................3
3S TORNILLO DORADO DE CABEZA
PERDIDA de 8 mm.....................................................8
30S TORNILLO NEGRO DE CABEZA
PERDIDA de 40 mm.................................................4
A EXTREMO DERECHO...............................................1
B EXTREMO IZQUIERDO............................................1
C PANEL SUPERIOR.......................................................1
D FONDO.................................................................................1
D14 LADO DERECHO DE CAJÓN.............................1
D15 LADO IZQUIERDO DE CAJÓN..........................1
D162 DORSO DE CAJÓN....................................................1
D719 FONDO DE CAJÓN....................................................1
E RIOSTRA.............................................................................1
F CARA DE CAJÓN1
G DORSO.................................................................................1
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y
listos para ayudarle con servicio rápido y eficiente si una parte
está defectuosa o ausente (o si necesita ayuda con el ensamblaje).
NO DEVUELVA LA UNIDAD A LA TIENDA. Llame este número sin
cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso
en español corresponde al mismo paso en inglés. Se destacan
las figuras de cada paso con una tonalidad oscura para mostrar
precisamente cual parte se debe montar a la unidad. Compare
la “Lista de Part” abajo con la “Part Identification” en el folleto en
inglés para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Mesa de nocheModelo 421885
421885www.sauder.com/services Page 19

PASO 1
No apriete los SUJETADORES TWIST-LOCK® en este paso.
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Para comenzar el ensamblaje, empuje un SUJETADOR
TWIST-LOCK® SAUDER (12F) dentro de los agujeros grandes
del PANEL SUPERIOR (C) y del FONDO (D).
PASO 2
Fije los RIELES UNIVERSALES DE GABINETE* (35AA) a los
EXTREMOS (A y B). Utilice cuatro TORNILLOS DORADOS DE
CABEZA PERDIDA de 8 mm (3S).
*La patente del sistema de deslizamiento se encuentra en trámite.
PASO 4
Inserte una ESPIGA DE METAL (1R) dentro del agujero en la
superficie superior del PANEL SUPERIOR (C).
Fije el PANEL SUPERIOR (C) al EXTREMO IZQUIERDO (B).
Apriete dos SUJETADORES TWIST-LOCK®.
NOTA: Asegúrese de que la ESPIGA DE METAL (1R) fijada al
PANEL SUPERIOR (C) se inserte en la RIOSTRA (E).
Cómo utilizar el SUJETADOR TWIST-LOCK® SAUDER
1. Inserte el extremo con cabilla del SUJETADOR en el agujero de
la parte adjunta.
NOTA: El extremo con cabilla del SUJETADOR debe quedarse
completamente insertado en el agujero de la parte adjunta
cuando se enclava el SUJETADOR.
2. Apriete el SUJETADOR lo más apretado posible con un
destornillador Phillips (cruz).
PASO 5
Fije el FONDO (D) al EXTREMO IZQUIERDO (B). Apriete dos
SUJETADORES TWIST-LOCK®.
PASO 3
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Inserte una ESPIGA DE METAL (1R) en el agujero pequeño del
EXTREMO IZQUIERDO (B).
Coloque la RIOSTRA (E) sobre la ESPIGA DE METAL (1R) en el
EXTREMO IZQUIERDO (B). PASO 6
Inserte una ESPIGA DE METAL (1R) en el agujero pequeño del
EXTREMO DERECHO (A).
Fije el EXTREMO DERECHO (A) al PANEL SUPERIOR (C) y al
FONDO (D). Apriete cuatro SUJETADORES TWIST-LOCK®.
NOTA: Asegúrese de que la ESPIGA DE METAL (1R) fijada al
EXTREMO DERECHO (A) se inserte dentro de la RIOSTRA (E).
421885 www.sauder.com/servicesPage 20
