Sauder Pogo 414433 User manual

PLEASE CONTACT US
BEFORE RETURNING
YOUR UNIT TO THE STORE
1-800-523-3987
www.sauder.com
Made in the USA
Archbold, OH
NOTE: THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
English.................... Page 1-15
Français...............Pages 16-18
Espanol.............Páginas 19-21
Lot #: 353017 05 / 08 / 13
Date Purchased: ____________________
414433
Nightstand
Pogo Collection

ASSEMBLY TOOLS REQUIRED
Hammer
No. 2 Phillips Screwdriver
Tip Shown Actual Size
TABLE OF CONTENTS
Part Identification.......................3
Hardware Identification .............4
Assembly Steps....................5-15
Français..............................16-18
Espanol...............................19-21
Safety .......................................22
Warranty...................................23
Page 2 www.sauder.com/services 414433

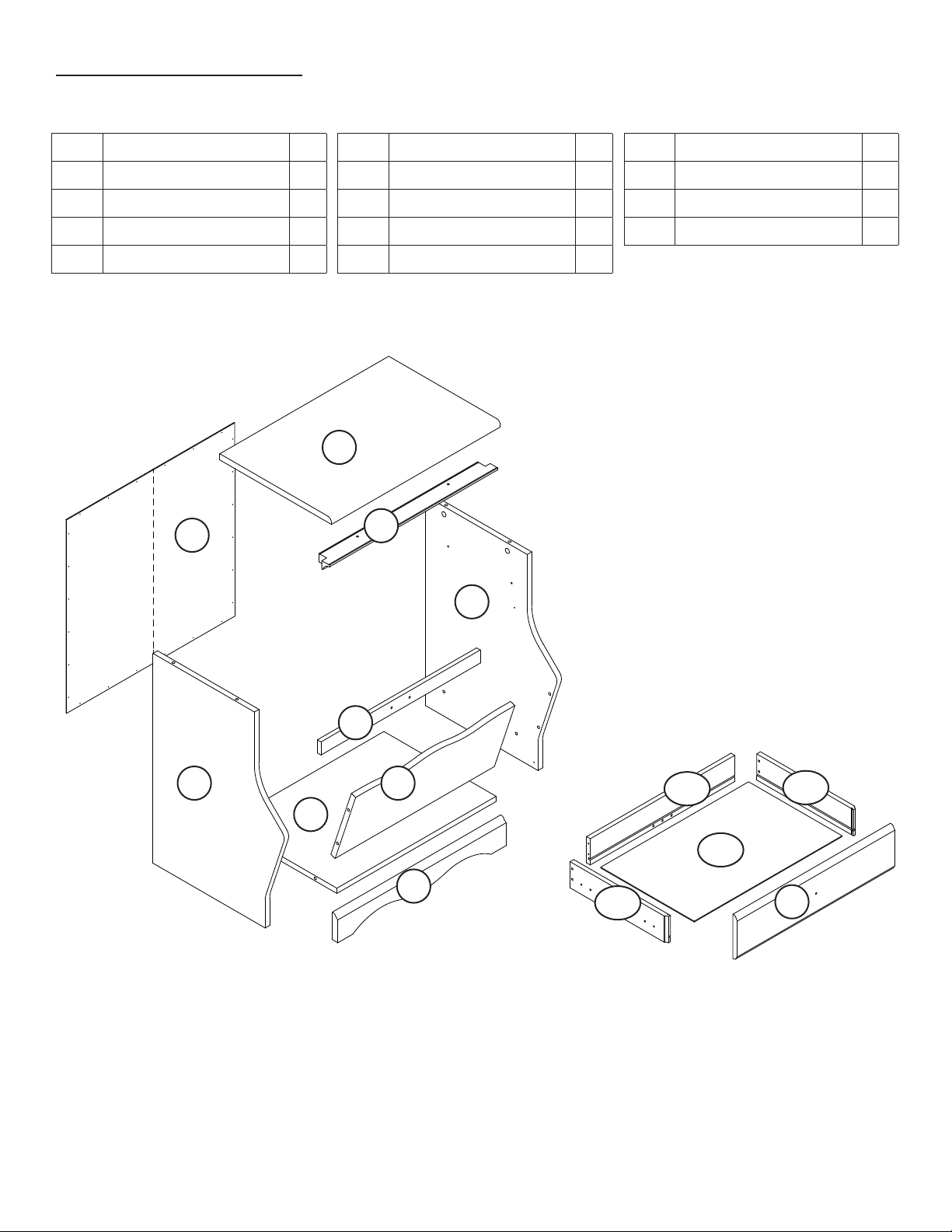

PART IDENTIFICATION: While not all parts are labeled, some of the parts will have a label or an inked
letter on the edge to help distinguish similar parts from each other. Use this PART IDENTIFICATION to help
identify similar parts.
A RIGHT END 1
B LEFT END 1
C TOP 1
D BOTTOM 1
E TOP MOLDING 1
F FRONT PANEL 1
G SKIRT 1
H RAIL 1
I DRAWER FRONT 1
J BACK 1
D706 DRAWER BOTTOM 1
D83 RIGHT DRAWER SIDE 1
D84 LEFT DRAWER SIDE 1
D85 DRAWER BACK 1
A
B
C
D
E
F
G
H
I
J
Page 3
www.sauder.com/services414433
D83
D84
D85
D706

HARDWARE IDENTIFICATION
Screws are shown actual size. You may receive extra hardware with your unit.
HIDDEN CAM - 8
1F
CAM DOWEL - 8
2F
SLIDE CAM - 2
10A
KNOB - 1
59K
BLACK 1-1/8" PAN HEAD SCREW - 1
9S BROWN 1-1/2" FLAT HEAD SCREW - 2 14S
METAL BRACKET - 5
4G
TACK GLIDE - 4
12E
GOLD 5/16" FLAT HEAD SCREW - 8
3S BROWN 7/16" LARGE HEAD SCREW - 10 6S
GLUE - 1
8M
WOOD DOWEL - 4
15F
NAIL - 24
1N
CARD HOLDER - 1
21M
RIGHT CABINET RAIL - 1
OLEFT CABINET RAIL - 1 P
RLEFT DRAWER SLIDE - 1
QRIGHT DRAWER SLIDE - 1
Page 4 www.sauder.com/services 414433
CARD SHEET - 1
40M
SILVER 3/8" MACHINE SCREW - 2
97S
BLACK 1-9/16" FLAT HEAD SCREW - 4
30S

Look for this icon. It means a video
assembly tip is available at:
www.sauder.com/services/tips
1
1
S
t
e
p
Assemble your unit on a carpeted floor or on the empty carton to avoid scratching your unit or the floor.
Push eight HIDDEN CAMS (1F) into the ENDS (A and B) and BOTTOM (D). Then, insert the metal end of a CAM DOWEL (2F)
into each HIDDEN CAM.
(8 used)
Arrow
Insert the metal end of the CAM
DOWEL into the HIDDEN CAM.
Arrow
A
B
D
1F
Do not tighten the HIDDEN CAMS in this step.
2F
Page 5
www.sauder.com/services414433

2
2
S
t
e
p
GOLD 5/16" FLAT HEAD SCREW
(4 used in this step)
3S
Roller end
Roller end
1
2
3
1
2
3
Fasten the CABINET RAILS (O and P) to the ENDS (Aand B). Use four GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #1 and #3.
NOTE: The CABINET RAILS are marked "CABINET RIGHT" and "CABINET LEFT" for easy identification.
O
PA
B
Page 6 www.sauder.com/services 414433

Fasten the BOTTOM (D) to the RIGHT END (A). Tighten two HIDDEN CAMS.
3
3
S
t
e
p
Caution
Risk of damage or
injury. Hidden Cams
must be completely
tightened. Hidden
Cams that are not
completely tightened
may loosen, and parts
may separate.
To completely tighten:
Start Tighten
Arrow
Arrow
Maximum
210 degrees
Minimum
190 degrees
Surface with
HIDDEN CAMS
This hole must
be here.
D
A
Page 7
www.sauder.com/services414433

Fasten two METAL BRACKETS (4G) to the RAIL (H) as shown in the upper diagram.. Use two BROWN 7/16" LARGE HEAD
SCREWS (6S).
NOTE: Be sure the BRACKETS are even with the short edges of the RAIL.
Fasten the RAIL (H) to the RIGHT END (A). Use a BROWN 7/16" LARGE HEAD SCREW (6S).
Fill the holes in the FRONT PANEL (F) 1/4 to 1/2 full with GLUE (8M). Then, insert a WOOD DOWEL (15F) into these holes.
Wipe away the excess GLUE.
Next, fill the holes in the RIGHT END (A) 1/4 to 1/2 full with GLUE (8M).
Fasten the FRONT PANEL (F) to the RIGHT END (A). Push the WOOD DOWELS into the holes in the RIGHT END. Wipe away
the excess GLUE.
4
4
S
t
e
p
A
Fill the holes 1/4 to 1/2 full with GLUE
8M
8M
8M
8M
F
H4G
4G BROWN 7/16" LARGE HEAD SCREW
(3 used in this step)
6S
H
Page 8 www.sauder.com/services 414433
15F
15F
(4 used)

First, fill the indicated holes in the LEFT END (B) 1/4 to 1/2 full with GLUE (8M).
Quickly, flip the LEFT END over and fasten it to the FRONT PANEL (F) and BOTTOM (D). Wipe away the excess GLUE. Tighten
two HIDDEN CONNECTORS in the BOTTOM.
Fasten the LEFT END (B) to the RAIL (H). Use a BROWN 7/16" LARGE HEAD SCREW (6S).
5
5
S
t
e
p
B
B
F
D
H
Maximum
210 degrees
Minimum
190 degrees
Arrow
8M
BROWN 7/16" LARGE HEAD SCREW
(1 used in this step)
6S
Page 9
www.sauder.com/services414433

Fasten the TOP (C) to the ENDS (A and B). Tighten four HIDDEN CAMS.
Fasten TOP MOLDING (E) to the TOP (C). Use two BROWN 1-1/2" FLAT HEAD SCREWS (14S).
Fasten three METAL BRACKETS (4G) to the BOTTOM (D) and ENDS (A and B). Use three BROWN 7/16" PAN HEAD SCREWS (6S).
NOTE: Be sure the BRACKETS are even with the edges of the BOTTOM and ENDS.
Fasten the SKIRT (G) to the ENDS (A and B) and BOTTOM (D). Use three BROWN 7/16" PAN HEAD SCREWS (6S).
6
6
S
t
e
p
B
Maximum
210 degrees
Minimum
190 degrees
Arrow
14S
BROWN 1-1/2" FLAT HEAD SCREW
(2 used for the TOP MOLDING)
Curved edge
A
C
E
4G
4G
4G
Page 10 www.sauder.com/services 414433
G
BROWN 7/16" LARGE HEAD SCREW
(6 used for the METAL BRACKETS)
6S
D

Page 11
www.sauder.com/services414433

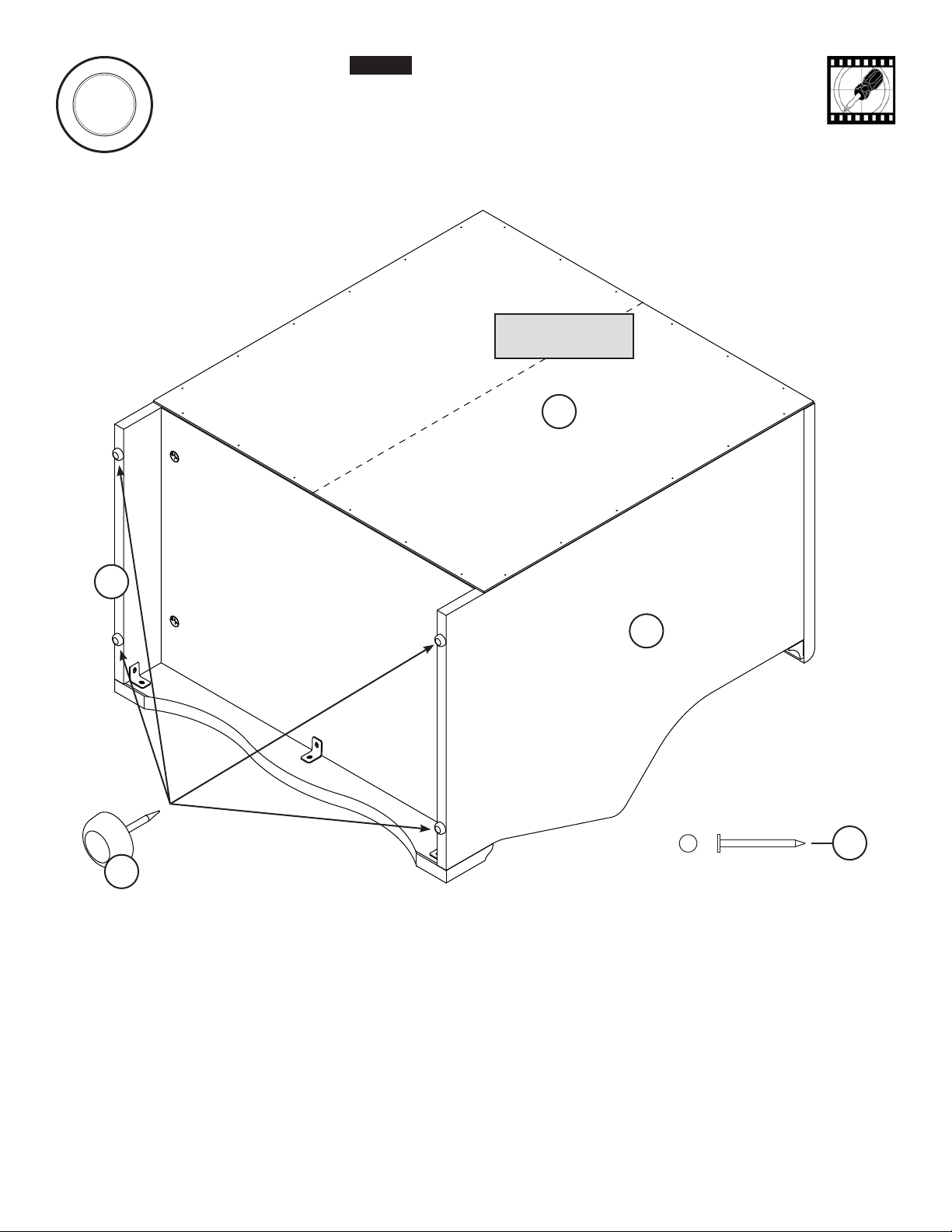

Carefully turn your unit over onto its front edges. Unfold the BACK (J) and lay it over your unit.
Make equal margins along all four edges of the BACK (J). Push on opposite corners of your unit if needed to make it “square”.
Fasten the BACK (J) to your unit using the NAILS (1N).
Tap four TACK GLIDES (12E) into the bottom edges of the ENDS (A and B).
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
NAIL
(24 used in this step)
1N
Unfinished surface
12E
A
B
J
7
7
S
t
e
p
Printed information
must be facing up.

1.Insert the DRAWER SIDES (D83 and D84) at an angle into the slot at each end of the DRAWER FRONT (I).
2. Slide the DRAWER BOTTOM (D706) into the grooves in the DRAWER SIDES (D83 and D84) and DRAWER FRONT (I).
3. Fasten the DRAWER BACK (D85) to the DRAWER SIDES (D83 and D84). Use four BLACK 1-9/16" LARGE HEAD SCREWS (30S).
*U.S. Patent No. 6,413,007
Groove
Tab
Slot
I
The tabs should insert freely
into the slots. Gently tilt the
DRAWER SIDES side to side
until the tabs slip into the slots.
I
1st
2nd
3rd
Unfinished surface
Be sure the DRAWER
BOTTOM inserts into the
DRAWER FRONT groove.
I
Start each screw a few turns before
completely tightening any of them.
Page 12 www.sauder.com/services 414433
8
8
S
t
e
p
D83
D83
D83
D83
D84
D84
D84
D85
D706
BLACK 1-9/16" FLAT HEAD SCREW
(4 used in this step)
30S

9
9
S
t
e
p
Screw head - turn CAM to
line up holes in SLIDES with
holes in DRAWER SIDES.
10A
1
2
3
1
2
3
10A
Roller end
Roller end
GOLD 5/16" FLAT HEAD SCREW
(4 used in this step)
3S

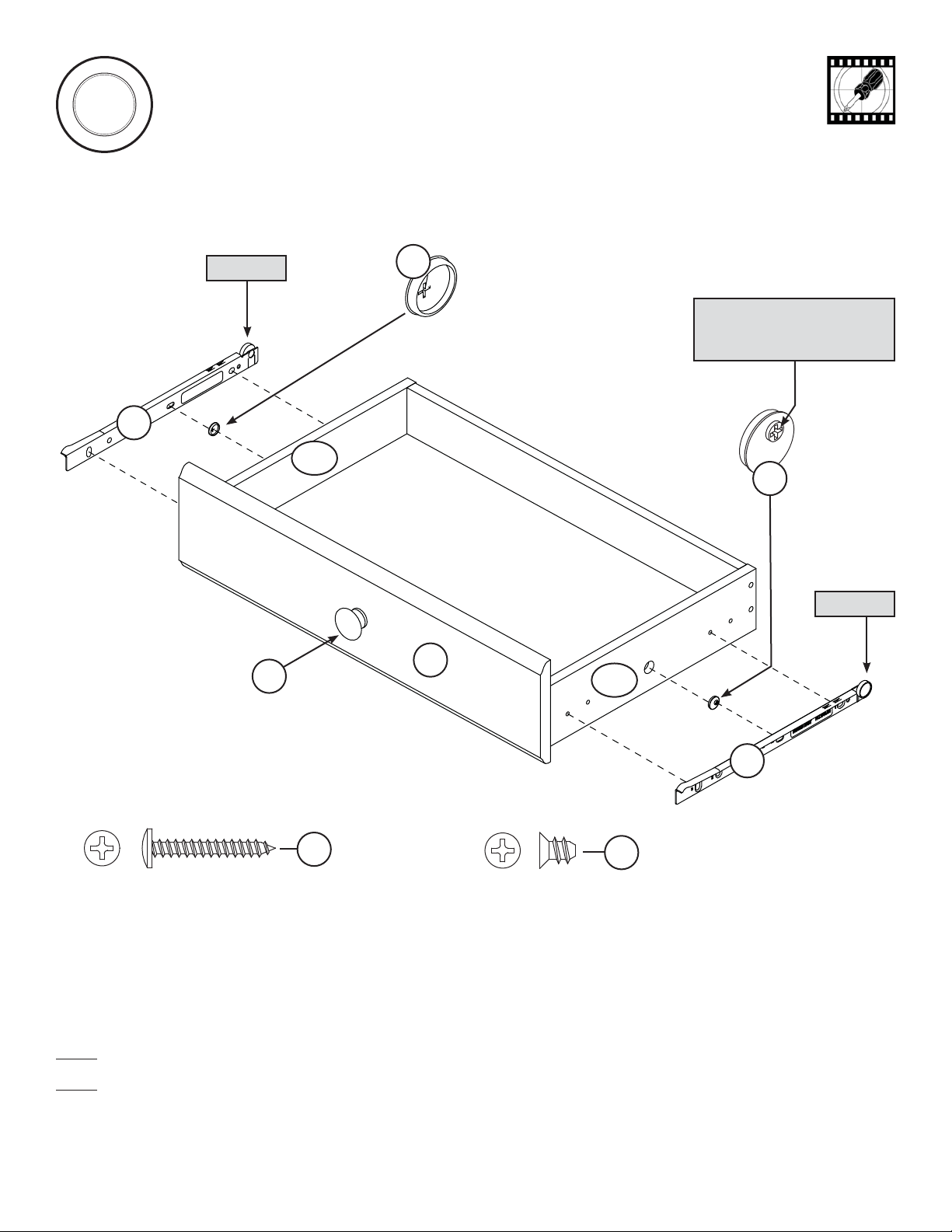

Insert a SLIDE CAM (10A) into the DRAWER SIDES (D83 and D84).
Fasten the DRAWER SLIDES (Q and R) to the DRAWER SIDES (D83 and D84). Use four GOLD 5/16" FLAT HEAD SCREWS
(3S) through holes #1 and #3.
NOTE: The DRAWER SLIDES are marked “DRAWER RIGHT” and “DRAWER LEFT” for easy identification.
NOTE: The screw head in the CAM must be visible through the slotted hole in the SLIDE.
Fasten the KNOB (59K) to the DRAWER FRONT (I). Use a BLACK 1-1/8" PAN HEAD SCREW (9S).
Q
R
Page 13
www.sauder.com/services414433
BLACK 1-1/8" PAN HEAD SCREW
(1 used for the KNOB)
9S
59K ID83
D84

Carefully stand your unit upright.
Fasten a CARD HOLDER (21M) to the RAIL (H) as shown in the top diagram. Use two SILVER 3/8" MACHINE SCREWS (97S).
Separate the CARDS on the CARD SHEET (40M) and insert one into the CARD HOLDER.
To insert the drawer into your unit, tip the front of the drawer down and drop the rollers on the drawer behind the rollers on the unit.
Lift the front of the drawer up and slide it into the unit.
21M H
Place the roller on the SLIDE
behind the roller on the RAIL.
40 lbs.
40 lbs.
20 lbs.
10
10
S
t
e
p
Page 14 www.sauder.com/services 414433
Open slot
40M
SILVER 3/8" MACHINE SCREW
(2 used in this step)
97S

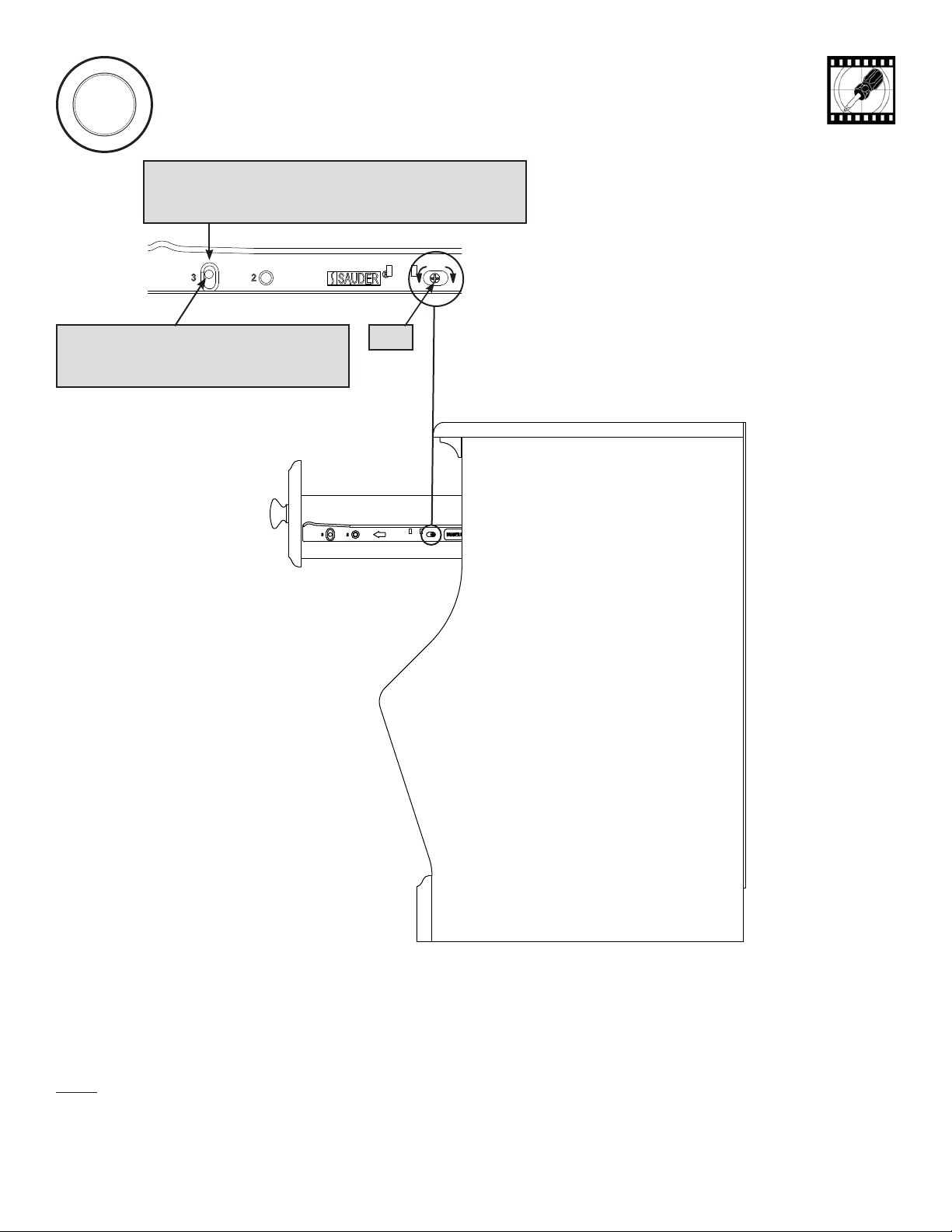

To make adjustments to the drawers, loosen SCREW #3 in the SLIDES a 1/4 turn, then turn the CAM clockwise or counter-clockwise.
Notice how the drawer raises or lowers as you turn the CAM. The higher the screw in the oblong hole, the higher your drawer front
will be. The lower the screw, the lower the drawer front. By adjusting the drawers this way, it will help the DRAWER FRONTS line
up better when closed. Tighten the SCREW when finished with adjustments.
NOTE: Please read the back pages of the instruction booklet for important safety information.
This completes assembly. To clean your unit, dampen a cloth with tap water and wipe.
Loosen screw #3 a 1/4 turn, turn the cam a 1/4 turn
maximum in both the clockwise and counter-clockwise
directions to make adjustments, and then tighten screw #3.
CamThe higher the screw in the oblong hole, the
higher your drawer front will be. The lower
the screw, the lower the drawer front.
11
11
S
t
e
p
Page 15
www.sauder.com/services414433

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que
votre meuble arrive dans d’excellentes conditions. Nos
représentants du service Clientèle sont aimables et prêts
à vous aider au cas où une pièce aurait été endommagée
ou manquerait (ou si vous aviez besoin d’aide pour
l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de
remplacement sera envoyée dans les 48 heures. (Sauf
week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec
les schémas étape par étape du manuel d’instruction
en anglais. Chaque étape en français correspond à la
même étape en anglais. La pièce devant être attachée
à l’élément est représentée en gris sur les schémas de
chaque étape pour plus de précision. Comparer la “Liste
de pièces” ci-dessous avec la “PART IDENTIFICATION”
du manuel en anglais pour vous familiariser avec les
pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS
CONTIENT D’IMPORTANTES INFORMATIONS
RELATIVES À LA SÉCURITÉ. À LIRE ET CONSERVER
POUR TOUTE RÉFÉRENCE FUTURE.
10A EXCENTRIQUE DE COULISSE......2
12E PATIN...............................................4
1F EXCENTRIQUE ESCAMOTABLE ...8
2F CHEVILLE D'EXCENTRIQUE .........8
15F CHEVILLE EN BOIS........................4
4G CONSOLE EN MÉTAL.....................5
59K BOUTON..........................................1
8M COLLE.............................................1
21M PORTE-CARTES.............................1
40M FEUILLE DE CARTES.....................1
1N CLOU.............................................24
3S VIS TÊTE PLATE 8 mm DORÉE .....8
6S VIS TÊTE LARGE 11 mm
MARRON.......................................10
9S VIS TÊTE GOUTTE DE SUIF
28 mm NOIRE..................................1
14S VIS TÊTE PLATE 38 mm
MARRON.........................................2
30S VIS TÊTE PLATE 40 mm NOIRE.....4
97S VIS À MÉTAUX 10 mm ARGENT ....2
A EXTRÉMITÉ DROITE ...................1
B EXTRÉMITÉ GAUCHE..................1
C DESSUS........................................1
D DESSOUS.....................................1
E MOULURE DE DESSUS...............1
F PANNEAU AVANT.........................1
G PLINTHE .......................................1
H TRAVERSE ...................................1
I DEVANT DE TIROIR.....................1
J ARRIÈRE.......................................1
D706 FOND DE TIROIR .........................1
D83 CÔTÉ DROIT DE TIROIR .............1
D84 CÔTÉ GAUCHE DE TIROIR.........1
D85 ARRIÈRE DE TIROIR ...................1
O GLISSIÈRE DROITE
D'ÉLÉMENT..................................1
P GLISSIÈRE GAUCHE
D'ÉLÉMENT..................................1
Q COULISSE DROITE DE TIROIR...1
R COULISSE GAUCHE DE TIROIR.1
Chevet414433
Page 16 www.sauder.com/services 414433

ÉTAPE 2
Fixer les GLISSIÈRES D'ÉLÉMENT (O et P) aux
EXTRÉMITÉS (A et B). Utiliser quatre VIS TÊTE PLATE
8 mm DORÉES (3S) à travers les trous nº 1 et nº 3.
REMARQUE : Les GLISSIÈRES D'ÉLÉMENT ont une
inscription « CABINET RIGHT » (droite) et « CABINET
LEFT » (gauche) pour faciliter leur identification.
ÉTAPE 3
Fixer le DESSOUS (D) à l'EXTRÉMITÉ DROITE (A).
Serrer deux EXCENTRIQUES ESCAMOTABLES.
Attention
isque des dégâts ou blessures. Les Excentriques
Escamotables doivent être serrés à bloc. Les
Excentriques Escamotables que ne sont pas serrées à
bloc peuvent desserrer et les pièces peuvent séparer.
Pour serrer à bloc :
Commencer
Serrer
Flèche
Maximum de 210 degrés
Minimum de 190 degrés
ÉTAPE 4
Fixer deux CONSOLES EN MÉTAL (4G) à la
TRAVERSE (H) comme l'indique le schéma du haut.
Utiliser deux VIS TÊTE LARGE 11 mm MARRON (6S).
REMARQUE : S'assurer que les CONSOLES sont à
fleur des chants courts de la TRAVERSE.
Fixer la TRAVERSE (H) à l'EXTRÉMITÉ DROITE (A).
Utiliser une VIS TÊTE LARGE 11 mm MARRON (6S).
Tout d’abord, remplir les trous du PANNEAU AVANT (F) 1/4
à 1/2 pleins de COLLE (8M). Insérer ensuite une CHEVILLE
EN BOIS (15F) dans les trous indiqués. Nettoyer l'excès de
COLLE.
Tout d'abord, remplir les trous dans l'EXTRÉMITÉ
DROITE (A) de 1/4 à 1/2 pleins de COLLE (8M).
Fixer le PANNEAU AVANT (F) à l’EXTRÉMITÉ
DROITE (A). Insérer les CHEVILLES EN BOIS dans les
trous de l’EXTRÉMITÉ DROITE. Nettoyer l'excès de COLLE.
ÉTAPE 5
Tout d'abord, remplir les trous dans l'EXTRÉMITÉ
GAUCHE (B) de 1/4 à 1/2 pleins de COLLE (8M).
Retourner rapidement l'EXTRÉMITÉ GAUCHE et la fixer
au PANNEAU AVANT (F) et DESSOUS (D). Nettoyer
l'excès de COLLE. Serrer deux EXCENTRIQUES
ESCAMOTABLES dans le DESSOUS.
Fixer l'EXTRÉMITÉ GAUCHE (B) à la TRAVERSE (H).
Utiliser une VIS TÊTE LARGE 11 mm MARRON (6S).
ÉTAPE 6
Fixer le DESSUS (C) aux EXTRÉMITÉS (A et B). Serrer
quatre EXCENTRIQUES ESCAMOTABLES.
Fixer la MOULURE DE DESSUS (E) au DESSUS (C).
Utiliser deux VIS TÊTE PLATE 38 mm MARRON (14S).
Fixer trois CONSOLES EN MÉTAL (4G) au
DESSOUS (D) et aux EXTRÉMITÉS (A et B). Utiliser trois
VIS TÊTE GOUTTE DE SUIF 11 mm MARRON (6S).
REMARQUE : S'assurer que les chants des CONSOLES
sont à fleur des chants du DESSOUS et des EXTRÉMITÉS.
Fixer la PLINTHE (G) aux EXTRÉMITÉS (A et B) et au
DESSOUS (D). Utiliser trois VIS TÊTE GOUTTE DE
SUIF 11 mm MARRON (6S).
ÉTAPE 7
Attention
Ne pas relever l'élément dans sa position verticale avant
d'avoir fixé l’ARRIÈRE. L'élément risque de s'effondrer.
Avec précaution, retourner l'élément sur ses chants
avant. Déplier l'ARRIÈRE (J) et le placer sur l'élément.
Veiller à avoir des marges égales le long des quatre
chants de l'ARRIÈRE (J). Si besoin est, enfoncer sur
les coins opposés de l'élément pour s'assurer d'être «
d'équerre ».
Fixer l'ARRIÈRE (J) à l'élément à l'aide des CLOUS (1N).
Enfoncer quatre PATINS (12E) dans les chants inférieurs
des EXTRÉMITÉS (A et B).
ÉTAPE 8
1. Insérer les CÔTÉS DE TIROIR (D83 et D84) en
biseau dans la fente dans chaque extrémité du DEVANT
DE TIROIR (I).
2. Enfiler le FOND DE TIROIR (D706) dans les rainures
des CÔTÉS DE TIROIR (D83 et D84) et du DEVANT DE
TIROIR (I).
3. Fixer l'ARRIÈRE DE TIROIR (D85) aux CÔTÉS DE
TIROIR (D83 et D84). Utiliser quatre VIS TÊTE LARGE
40 mm NOIRES (30S).
* Brevet État Unis n° 6,413,007
ÉTAPE 1
Ne pas serrer les EXCENTRIQUES ESCAMOTABLES
dans cette étape.
Assembler l'élément sur un sol à moquette ou sur le
carton vide pour éviter d'endommager l'élément ou le sol.
Enfoncer huit EXCENTRIQUES ESCAMOTABLES (1F) dans
les EXTRÉMITÉS (A et B) et le DESSOUS (D). Ensuite, insérer
l'extrémité en métal de la CHEVILLE D'EXCENTRIQUE (2F)
dans chaque EXCENTRIQUE ESCAMOTABLE.
Page 17
www.sauder.com/services414433

ÉTAPE 10
Relever, avec précaution, l'élément dans sa position
verticale.
Fixer un PORTE-CARTES (21M) à la TRAVERSE (H)
comme l'indique le schéma du haut. Utiliser deux VIS À
MÉTAUX 10 mm ARGENT (97S).
Séparer les CARTES de la FEUILLE DE CARTES (40M)
et en insérer une dans le PORTE-CARTES.
Pour insérer le tiroir dans l'élément, abaisser le devant
du tiroir et faire passer les roulettes situées sur le tiroir
derrière les roulettes situées sur l'élément. Relever le
devant du tiroir et l'enfiler dans l'élément.
ÉTAPE 11
Pour ajuster les tiroirs, desserrer la VIS nº 3 dans les
COULISSES un quart de tour et tourner ensuite la
CAME dans le sens des aiguilles d'une montre ou dans
le sens contraire. Noter que le tiroir monte ou descend
lorsque l'on tourne la CAME. Plus la vis dans le trou
oblong est haute, plus le devant de tiroir sera haut. Plus
la vis est basse, plus le devant de tiroir sera bas. Ajuster
les tiroirs de cette manière permet aux DEVANTS DE
TIROIR d'être mieux alignés une fois fermés. Resserrer
le VIS après d'avoir ajusté.
REMARQUE : Prière de lire les informations importantes
sur la sécurité figurant sur les pages arrière du manuel
d’instructions.
Ceci complète l'assemblage. Pour nettoyer l’unité,
humidifier un chiffon avec de l’eau du robinet et essuyer.
ÉTAPE 9
Insérer une EXCENTRIQUE DE COULISSE (10A) dans
les CÔTÉS DE TIROIR (D83 et D84).
Fixer les COULISSES DE TIROIR (Q et R) aux CÔTÉS
DE TIROIR (D83 et D84). Utiliser quatre VIS TÊTE PLATE
8 mm DORÉES (3S) à travers les trous nº 1 et nº 3.
REMARQUE : Les COULISSES DE TIROIR ont
une inscription “DRAWER RIGHT” (droite) et une
inscription “DRAWER LEFT” (gauche) pour faciliter leur
identification.
REMARQUE : La tête de vis dans l'excentrique doit être
visible à travers le trou fendu dans la COULISSE.
Fixer le BOUTON (59K) au DEVANT DE TIROIR (I). Utiliser
une VIS TÊTE GOUTTE DE SUIF 28 mm NOIRE (9S).
Page 18 www.sauder.com/services 414433

Use estas instrucciones de ensamblaje en español junto
con las figuras paso-a-paso provistas en el folleto inglés.
Cada paso en español corresponde al mismo paso en
inglés. Se destacan las figuras de cada paso con una
tonalidad oscura para mostrar precisamente cual parte se
debe montar a la unidad. Compare la “Lista de Part” abajo
con la “Part Identification” en el folleto en inglés para
familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES
CONTIENE INFORMACIÓN IMPORTANTE SOBRE LA
SEGURIDAD. POR FAVOR LEA Y GUÁRDELO PARA
REFERENCIA EN EL FUTURO.
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición
excelente. Nuestros representantes de Servicio al Cliente
son amables y listos para ayudarle con servicio rápido
y eficiente si una parte está defectuosa o ausente (o si
necesita ayuda con el ensamblaje). NO DEVUELVA LA
UNIDAD A LA TIENDA. Llame este número sin cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro
de 48 horas (excepto los fines de semana y días festivos)
Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura.
Si necesita ponerse
en contacto con
Sauder en cuanto a
esta unidad, refiérase
al número de lote y
al número de modelo
cuando llame a nuestro
número gratis.
No. Lote: ___________
Fecha
de compra: _________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD LISTA DE PARTES ITEM DESCRIPCIÓN CANTIDAD
15F PASADOR DE MADERA..................4
4G SOPORTE DE METAL.....................5
59K POMO..............................................1
8M PEGAMENTO..................................1
21M PORTA-TARJETAS..........................1
40M HOJA DE TARJETAS.......................1
1N CLAVO...........................................24
3S TORNILLO DORADO DE CABEZA
PERDIDA de 8 mm ..........................8
6S TORNILLO MARRÓN DE CABEZA
GRANDE de 11 mm.......................10
9S TORNILLO NEGRO DE CABEZA
REDONDA de 28 mm ......................1
14S TORNILLO MARRÓN DE CABEZA
PERDIDA de 38 mm ........................2
30S TORNILLO NEGRO DE CABEZA
PERDIDA de 40 mm ........................4
97S TORNILLO PLATEADO PARA
METAL de 10 mm ............................2
A EXTREMO DERECHO...................1
B EXTREMO IZQUIERDO.................1
C PANEL SUPERIOR........................1
D FONDO ..........................................1
E MOLDURA DE PANEL SUPERIOR1
F PANEL DELANTERO.....................1
G FALDÓN.........................................1
H RIEL...............................................1
I CARA DE CAJÓN ..........................1
J DORSO..........................................1
D706 FONDO DE CAJÓN.......................1
D83 LADO DERECHO DE CAJÓN .......1
D84 LADO IZQUIERDO DE CAJÓN .....1
D85 DORSO DE CAJÓN.......................1
O RIEL DERECHO DE GABINETE...1
P RIEL IZQUIERDO DE GABINETE.1
Q CORREDERA DERECHA DE
CAJÓN...........................................1
R CORREDERA IZQUIERDA DE
CAJÓN...........................................1
10A EXCÉNTRICO DE CORREDERA..2
12E TACHUELA DESLIZANTE .............4
1F EXCÉNTRICO ESCONDIDO.........8
2F PASADOR DE EXCÉNTRICO .......8
Mesita de noche414433
Page 19
www.sauder.com/services414433

PASO 3
Fije el FONDO (D) al EXTREMO DERECHO (A). Apriete
dos EXCÉNTRICOS ESCONDIDOS.
Precaución
Riesgo de daños o heridas. Los Excéntricos Escondidos
deben apretarse completamente. Los Excéntricos
Escondidos que no se aprieten completamente se
aflojarán y las partes pueden separarse.
Para apretar completamente:
Comience
Apriete
Flecha
Máximo de 210 grados
Mínimo de 190 grados
PASO 2
Fije los RIELES DE GABINETE (O y P) a los
EXTREMOS (A y B). Utilice cuatro TORNILLOS
DORADOS DE CABEZA PERDIDA de 8 mm (3S) a
través de los agujeros No. 1 y No. 3.
NOTA:Los RIELES DE GABINETE tienen la inscripción
"CABINET RIGHT" (derecho) y la inscripción "CABINET
LEFT" (izquierdo) para identificarlos fácilmente.
PASO 4
Fije dos SOPORTES DE METAL (4G) al RIEL (H) como se
muestra en el diagrama superior. Utilice dos TORNILLOS
MARRONES DE CABEZA GRANDE de 11 mm (6S).
NOTA:Asegúrese que los SOPORTES estén nivelados
con los bordes cortos del RIEL.
Fije el RIEL (H) al EXTREMO DERECHO (A). Utilice un
TORNILLO MARRON DE CABEZAGRANDE de 11 mm (6S).
Primero, llene los agujeros del PANEL DELANTERO (F)
hasta 1/4 a 1/2 con PEGAMENTO (8M).A continuación,
inserte un PASADOR DE MADERA (15F) dentro de
estos agujeros. Quite el exceso de PEGAMENTO.
Primero, llene los agujeros del EXTREMO
DERECHO (A) hasta 1/4 a 1/2 con PEGAMENTO (8M).
Fije el PANEL DELANTERO (F) al EXTREMO
DERECHO (A). Inserte los PASADORES DE MADERA
dentro de los agujeros del EXTREMO DERECHO. Quite
el exceso de PEGAMENTO.
PASO 5
Primero, llene los agujeros indicados del EXTREMO
IZQUIERDO (B) hasta 1/4 a 1/2 con PEGAMENTO (8M).
Rápidamente vuelva el EXTREMO IZQUIERDO al revés
y fijarlo al PANEL DELANTERO (F) y FONDO (D). Quite
el exceso de PEGAMENTO.Apriete dos EXCÉNTRICOS
ESCONDIDOS en el FONDO.
Fije el EXTREMO IZQUIERDO (B) al RIEL (H). Utilice un
TORNILLO MARRON DE CABEZAGRANDE de 11 mm (6S).
PASO 6
Fije el PANEL SUPERIOR (C) a los EXTREMOS (A y B).
Apriete cuatro EXCÉNTRICOS ESCONDIDOS.
Fije la MOLDURA DE PANEL SUPERIOR (E) al PANEL
SUPERIOR (C). Utilice dos TORNILLOS MARRONES
DE CABEZA PERDIDA de 38 mm (14S).
Fije tres SOPORTES DE METAL (4G) al FONDO (D)
y a los EXTREMOS (A y B). Utilice tres TORNILLOS
MARRONES DE CABEZA REDONDA de 11 mm (6S).
NOTA:Asegúrese que los SOPORTES estén nivelados
con los bordes del FONDO y de los EXTREMOS.
Fije el FALDÓN (G) a los EXTREMOS (A y B) y al
FONDO (D). Utilice tres TORNILLOS MARRONES DE
CABEZA REDONDA de 11 mm (6S).
PASO 1
No apriete los EXCÉNTRICOS ESCONDIDOS en este paso.
Ensamble la unidad sobre un piso alfombrado o sobre el
cartón vacío para evitar rayar la unidad o el piso.
Empuje ocho EXCÉNTRICOS ESCONDIDOS (1F)
dentro de los EXTREMOS (A y B) y del FONDO (D).
A continuación, inserte el extremo de metal de un
PASADOR DE EXCÉNTRICO (2F) dentro de cada
EXCÉNTRICO ESCONDIDO.
Page 20 www.sauder.com/services 414433
