SCHELL Waschtisch-Armatur PURIS E
Made in Germany
Montageanleitung
Elektronische Waschtisch-Armatur
Batteriebetrieb
HD-K, HD-M, ND-M
Netzbetrieb (S, U)
HD-K, HD-M, ND-M
Montagevoorschriften
Elektronische wastafelkraan
Batterijbedrijf
HD-K, HD-M, ND-M
Netbedrijf (S, U)
HD-K, HD-M, ND-M
Instructions de montage
Robinet de lavabo électronique
Utilisation sur piles
HD-K, HD-M, ND-M
Utilisation sur réseau (S, U)
HD-K, HD-M, ND-M
Assembly instructions
Electronic wash basin fitting
Battery operated
HD-K, HD-M, ND-M
Mains operated (S, U)
HD-K, HD-M, ND-M
Szerelési útmutató
Elektronikus mosdószerelvény
Elemes
üzem
HD-K, HD-M, ND-M
Hálózati üzem (S, U)
HD-K, HD-M, ND-M

Installationshinweise / Installatiespecificaties / Spécifications
d’installation / Installation instructions / Szerelési útmutató
Die Montage und Installation darf nur durch einen konzessionierten Fachbetrieb, gemäß
EN806-1 (DIN 1988-200, VDI/DVGW 6023) erfolgen.
Bei der Planung und Einrichtung von Sanitäranlagen sind die entsprechenden örtlichen,
nationalen und internationalen Normen und Vorschriften zu beachten.
Es gelten die SCHELL “Allgemeinen Installationsbedingungen” unter www.schell.eu
De montage en installatie mag alleen gebeuren door een geconcessioneerd vakbedrijf, conform
EN806-1 (DIN 1988-200, VDI/DVGW 6023).
Bij de planning en inrichting van sanitaire installaties moeten de geldende plaatselijke,
nationale en internationale normen en voorschriften in acht worden genomen.
De “Algemene installatievoorwaarden” van SCHELL onder www.schell.eu gelden.
Le montage et l’installation ne peuvent être effectués que par un spécialiste agréé, conformé-
ment à la norme EN 806-1 (DIN 1988-200, VDI/DVGW 6023). Les normes et prescriptions
locales, nationales et internationales doivent être respectées lors de la planification et de
l’aménagement d’installations
sanitaires. Les « conditions générales d’installation » reprises à l’adresse www.schell.eu.
Assembly and installation may only be carried out by a licensed professional company,
according to EN806-1 (DIN 1988-200, VDI/DVGW 6023).
When planning and setting up sanitary facilities, observe the corresponding local, national
and international standards and regulations.
The SCHELL “General installation conditions” at www.schell.eu apply.
A beépítést és villamos szerelést csak erre engedélyezett szaküzem végezheti el az EN806-1
(DIN1988-200, VDI/DVGW6023) szerint. A szaniter berendezések tervezésénél és felsze-
relésénél fi gyelembe kell venni a megfelelő helyi, nemzeti és nemzetközi szabványokat és
előírásokat. A www.schell.eu címen található SCHELL „Általános szerelési feltételek“ érvény-
esek.
2

Ausführung
Version Modèles
Uitvoeringen
Versiones
Kivitel
Batteriebetrieb
Batterijbedrijf
Utilisation sur piles
Battery operated
Elemes üzem
Netzbetrieb
Netbedrijf
Utilisation sur réseau
Mains operated
Hálózati üzem
HD-K 01 200 06 99 (107 mm)
01 225 06 99 (140 mm) -
HD-M 01 201 06 99 (107 mm)
01 226 06 99 (140 mm) -
ND-M 01 202 06 99 (107 mm) -
HD-K (S)* -01 212 06 99 (107 mm)
HD-K (U)** -01 213 06 99 (107 mm)
HD-M (S)* -01 214 06 99 (107 mm)
HD-M (U)** -01 215 06 99 (107 mm)
ND-M (S)* -01 216 06 99 (107 mm)
ND-M (U)** -01 217 06 99 (107 mm)
Ausführungen / Versions Modèles / Uitvoeringen / Versiones /
Kivitel
3
* Steckernetzteil 100 - 240 V
** Unterputz-Netzteil 100 - 240 V
* Stekkertransfo 100 - 240 V
** Inbouwtransfo 100 - 240 V
* Transfo à fiche 100 - 240 V
** Transfo à encastrer 100 - 240 V
* Plug-in power supply unit 100 - 240 V
** Concealed power supply unit 100 - 240 V
* Dugaszolós hálózati egység 100 - 240 V
** Vakolat alá szerelhetűhálózati készülék 100 - 240 V

Montage des Elektroanschlusses unter Beachtung von:
Neem tijdens de montage volgende voorschriften in acht:
Lors du montage, respectez les prescriptions suivantes:
Assembly in accordance with:
Szerelés a következők figyelembe vételével:
DIN VDE 0700 “Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke”.
DIN VDE 0100 “Bestimmungen für das Errichten von Starkstromanlagen mit Nennspannungen bis
1000 V”.
Schutzbereiche in Räumen mit Dusche oder Badewanne beachten!
Technische Anschlußbedingungen der jeweils zuständigen Elektrizitäts- und Wasserversorgungsunterneh-
men beachten!
Veiligheidszone in bad en douchekamer in acht nemen!
De installatievoorschriften van de elektriciteits- en watermaatschappijen in acht nemen!
Respecter les zones de sécurité dans la salle de bain!
Respecter les prescriptions d’installations des compagnies d’électricité et d’eau!
Observe safety clearances in rooms with showers or bath tubs.
Observe the technical connection conditions of the respective responsible electricity and water supply
companies!
Ügyljen a védelmi zónára azokban a helyiségekben, ahol zuhanykabin vagy fürdőkád található!
Vegye figyelembe az illetékes Elektromos Energia- és a Vízművek műszaki csatlakoztatásra vonatkozó fel-
tételeit!
Vorschriften / Voorschriften / Prescriptions / Regulations /
Előírások
4

Technische Daten/Technische gegevens/ Caractéristiques
techniques / Technical data / Műszaki adatok
Pression d‘écoulement (min - max):
0,5 - 5,0 bar
Robinet de débit: 5 l/min.
Température: 10 - 45 °C (70 °C à court terme,
p. ex. pour la désinfection thermique.
Attention! Risque de brûlures!)
Réglage par défaut:
Portée: Moyenne
Rinçage de stagnation: Arrêt
Désinfection thermique: Arrêt
Ecoulement:Arrêt
Reinigingsstop: Arrêt
Pour un réglage confortable des paramètres
et le diagnostique de la Electronique SCHELL
vous présente un adaptateur USB et le logiciel
eSCHELL.
Flow pressure (min - max): 0.5 - 5.0 bar
Flow rate of fitting: 5 l/min
Temperature: 10 - 45 C° (70 °C Briefly e.g. for
thermal disinfection.
Caution: Danger of scalding!)
Factory setting:
Range: Middle
Stagnation flush: Off
Thermal disinfection: Off
Permanent flow: Off
Cleaning stop: Off
For comfortable parameter adjustment and
diagnosis of the electronic SCHELL offers an
USB adapter and eSCHELL-software.
Műszaki adatok:
Folyató nyomás (min - max): 0,5 - 5,0 bar
Szerelvény átfolyása: 5 l/perc
Hőmérséklet: 10 - 45 C° (70 °C Rövid ideig,
pl. a termikus fertőtlenítéshez.
Figyelem, leforrázásveszély!)
Reglarea din fabrică:
Raza de acțiune: Közepes
Spălare stagnare: Oprit
Termikus fertőtlenítés: Oprit
Tartós vízátfolyás: Oprit
Oprire curăţare: Oprit
A elektronika kényelmes paraméterezéséhez
és diagnosztizálásához a SCHELL USB-adaptert
és az eSCHELL-szoftvert kínálja.
Fließdruck (min - max): 0,5 - 5,0 bar
Durchfluss Armatur: 5 l/min
Temperatur: 10 - 45 C° (Kurzzeitig 70 °C
z. B. für thermische Desinfek-
tion
Achtung Verbrühgefahr!)
Werkseinstellung:
Reichweite: Mittel
Stagnationsspülung: Aus
Thermische Desinfektion: Aus
Dauerlauf: Aus
Reinigungsstopp: Aus
Zur komfortablen Parametrisierung und
Diagnose der Elektronik, bietet SCHELL einen
USB-Adapter und die eSCHELL-Software an.
Stromingdruk (min - max): 0,5 - 5,0 bar
Debiet kraan: 5 l/min
Temperatuur: 10 - 45 C° (kortstondig 70 °C
bijv. voor thermische desin-
fectie.
Opgelet, verbrandingsgevaar!)
Fabrieksinstelling:
Reikwijdte: Gemiddeld
Stagnatiespoeling: Uit
Thermische desinfectie: Uit
Permanente spoeling: Uit
Reinigingsstop: Uit
Voor het comfortabel instellen van de
parameters en de diagnose van de Elektro-
nica biedt SCHELL een USB adapter en de
eSCHELL-software aan.
5

1
2
3
HD-M
ND-M
HD-K
1 Typ HD-K:
Vorgewärmtes Wasser < 45 °C
2 Typ HD-M:
Wassereintritt ≤ 70 °C (kurzzeitig < 5 min.)
Für hydraulische Durchlauferhitzer nicht
geeignet.
3 Typ ND-M:
Speichertemperatur ≤ 70 °C
Beim Aufheizen tritt Tropfwasser aus.
Anschlussleitungen nicht knicken.
Wasserauslass nicht begrenzen.
Für Netzbetrieb:
Steckdose so setzen, dass der Schutzbe-
reich eingehalten wird und nicht im Sicht-
bereich liegt (siehe Seite 4).
1 Type HD-K:
voorverwarmd water < 45 °C
2 Type HD-M:
waterinlaat ≤ 70 °C (kortstondig < 5 min.)
Niet geschikt voor hydraulisch gestuurde
doorstroomverwarmers.
3 Type ND-M:
opslagtemperatuur ≤ 70 °C
Bij het opwarmen ontstaat druipwater.
Aansluitleidingen niet knikken.
Wateruitlaat niet beperken.
Voor netbedrijf:
Contactdoos zo plaatsen, dat hij binnen
het beschermde bereik blijft en niet in
het zichtbereik ligt (zie pagina 4).
Installationshinweise / Installatiespecificaties
6

Spécifications d’installation / Installation instructions
1 Type HD-K:
eau préchauffée < 45 °C
2 Type HD-M:
arrivée d’eau ≤ 70 °C (court terme
< 5min.)
Ne convient pas aux boilers à écoulement
libre.
3 Type ND-M:
température d’eau maximum ≤ 70 °C
Lors du réchauffement, écoulement par
le bec.
Ne pas plier les flexibles de raccord.
Ne pas limiter l’écoulement de l’eau.
Fonctionnement sur réseau:
Placer la prise de manière à conserver la
zone protégée et en dehors du champ de
vision (cf. page 4).
1 Type HP-C: Preheated water < 45 °C
2 Type HP-M:
Water inlet ≤ 70 °C (short time < 5 min.)
Not suitable for hydraulic water heaters.
3 Type ND-M:
storage container temperature ≤ 70 °C
Drops of water emerge during heat-up.
do not kink connection lines.
Do not limit water flow.
For mains operation:
Position the socket in such a way that the
safety distance is maintained and so it is
not visible (see page 4).
2
3
HD-M
ND-M
HD-K
1
7

Szerelési útmutató
1 típus HD-K:
Előmelegített víz < 45 °C
2 típus HD-M:
Vízbelépés ≤ 70 °C ( rövid idejű
< 5min.)
Átfolyós vízmelegítőhöz nem alkalmas.
3 típus ND-M:
Víztároló hőmérséklete ≤ 70°C
A felfűtéskor csepegni kezd a víz.
A csatlakozó vezetéket ne törje meg.
A vízkifolyást ne korlátozza!
Hálózati üzemhez:
A csatlakozóaljzatot úgy helyezze el, hogy
a védőtávolság meglegyen és ne legyen
benne a látótérben (lásd 4. oldal).
2
3
HD-M
ND-M
HD-K
1
8

1
2 3
4 5

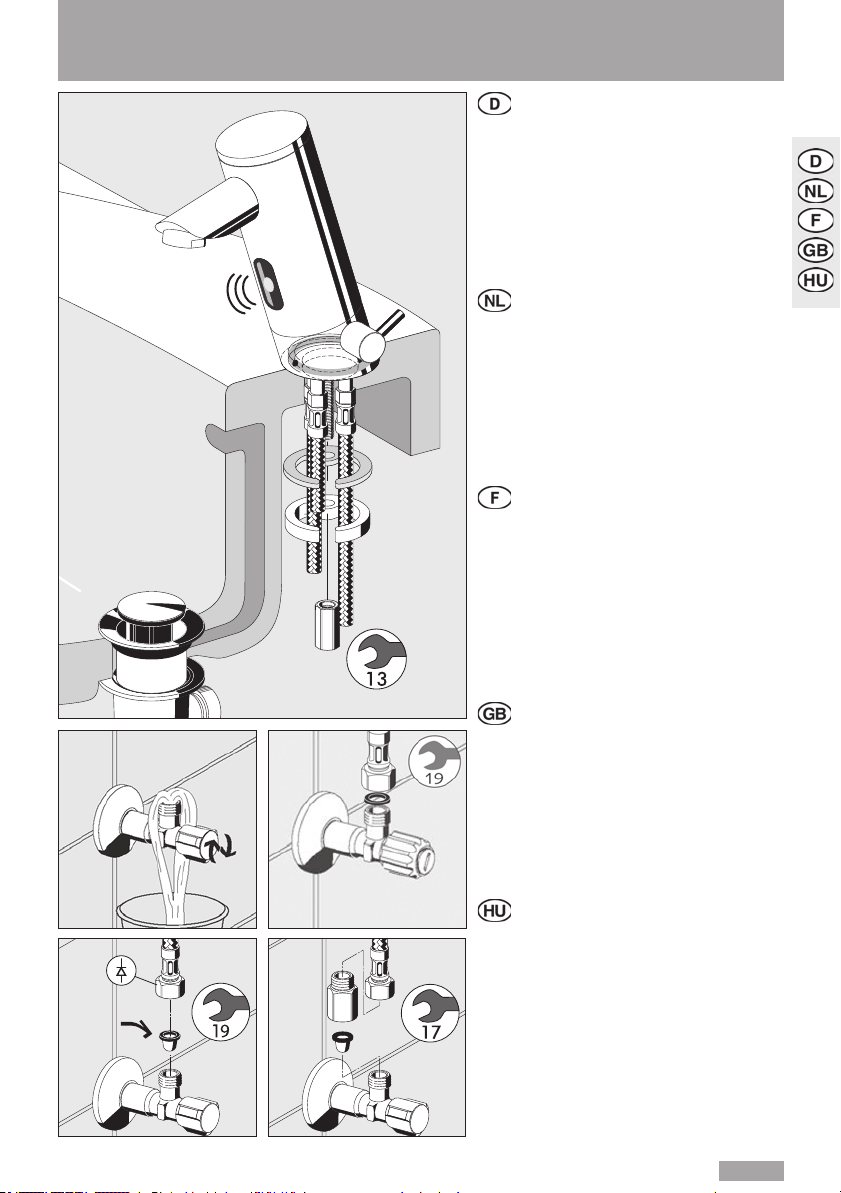

Montage / Montage / Montage / Mounting / Felszerelés
1 Armatur montieren.
(Bei Edelstahlspülen „Dreifuß“ bauseits
verwenden.)
2 Leitung spülen, Eckventil sperren.
3 Ggf. Filter-Eckventil montieren.
4 Typ HD-M: Vorfilter montieren.
5 Typ ND-M: Durchflussbegrenzer und
Vorfilter montieren.
1 Kraan monteren.
(Bij roestvrij stalen aanrechten „driepoot“
ter plaatse gebruiken.)
2 Leiding spoelen, hoekregelkran sluiten.
3 Evt. hoekregelkraan met filter monteren.
4 Type HD-M: Korffilter erin zetten .
5 Type ND-M: Debietbegrenzer en Korffil-
ter monteren .
1 Monter le robinet.
(Pour les lavabos en acier inox, installer
un « trépied » sur site.)
2 Rincer la conduite, fermer le robinet
d’équerre.
3 Le cas échéant, monter le robinet.
4 Type HD-M: Montage du panier filtre .
5 Type ND-M: Montage du limiteur de
débit et du panier filtre.
1 Install the fitting.
(Use or stainless steel sink units „tripod“
on site.)
2 Flush the pipe, lock the angle valve.
3 If necessary install angle valve with filter.
4 Type HD-M: Install a cage filter .
5 Type ND-M: Install through-flow limiter.
and cage filter.
1 Szerelje fel a szerelvényt.
(Saválló mosogatóknál „három láb“
beépítő oldalt használni)
2 A vezetéket öblítse át, a sarokszelepet
zárja el.
3 Adott esetben szereljen fel szűrős saroks-
zelepet (HD-M típus RV visszacsapósze-
leppel).
4
típus HD-M: Előszűrő felszerelése.
5 típus ND-M: Átfolyáskorlátozó és
előszűrő felszerelése.
9

AAA
4x
1a 1b
6

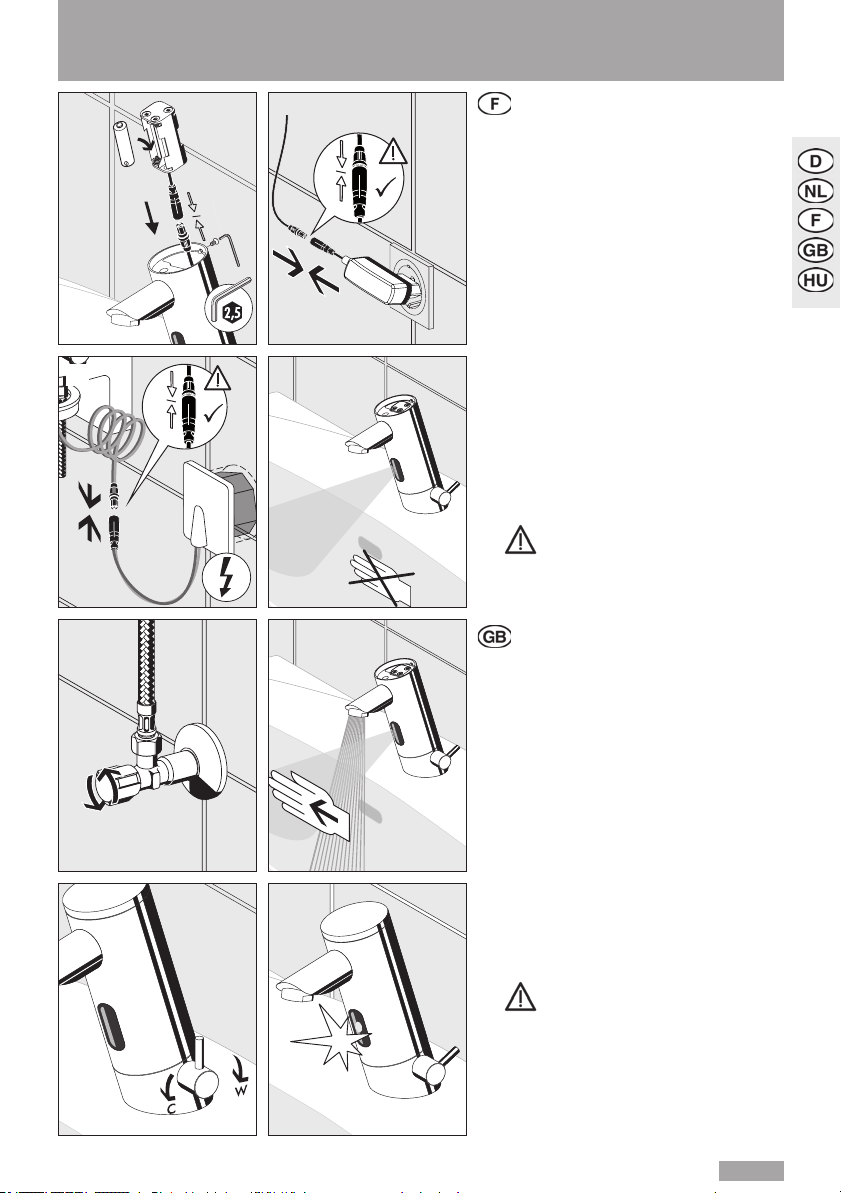

Inbetriebnahme, Batteriewechsel /
Ingebruikname, Batterijvervanging
2
34
5
1c
1 a Batteriebetrieb: 4 AAA-Batterien in
das Batteriefach einsetzen.
bNetzbetrieb (230 S): Stecker
netzteil-
kabel aufrollen und mit Kabelbinder
sichern, Steckverbindung herstellen
c Unterputz-Netzteil (230 U) montieren,
Steckverbindung herstellen.
2 LED im Sensorfeld blinkt, keine Gegen-
stände bzw. Hände in den Sensorbereich
halten bis die LED aus ist. Ggf. Program-
mierung starten (siehe Seite 19).
3 Eckventil öffen.
4 Funktionskontrolle durchführen, Wasser-
fluss so lange, wie Hände im Aktivbereich
(max. 60 s, Werkseinstellung).
5 Mischwassertemperatur einstellen. Bat-
teriedeckel montieren und fest verschrau-
ben.
evtl. Verbrühgefahr,
ggf. Eckventil-Thermostat einbauen
6 Batteriewechsel: Diode blinkt bei nied-
riger Batterieladung. Batterien wechseln.
1 a Batterijbedrijf: 4 AAA batterijen in
batterijvak plaatsen.
b Netbedrijf (230 S): Kabel van de voe-
dingseenheid oprollen en beveiligen met
kabelbinder, steekverbinding maken.
C Inbouw-voedingseenheid (230 U) mon-
teren, steekverbinding maken.
2 LED in het sensorveld knippert, geen
voorwerpen resp. handen in het sen-
sorbereik houden tot de LED uit is. Evt.
programmering (zie pagina 20).
3 Hoekkraan openen.
4 Functiecontrole uitvoeren: waterstroom
zo lang, als handen in het actieve bereik
(max. 60 s, Fabrieksinstelling).
5 Mengwatertemperatuur instellen. Batte-
rijdeksel monteren en vastschroeven.
Evt. verbrandingsgevaar,
evt. hoekkraan-thermostaat inbou-
wen.
6 Batterijvervanging: Diode knippert bij
lage batterijlading.
10

Mise en service, Remplacement des piles /
Start up, change of battery / Üzembe helyezés, elemcsere
1 a Fonctionnement sur piles: Installation
de 4 piles AAA (compartiment à piles).
b Fonctionnement sur réseau (230S):
Enrouler le câble du bloc d‘alimentation
et le fixer au moyen d’un serre-câbles,
puis le raccorder.
cMonter le bloc d‘alimentation encastré
(230 U), puis le raccorder.
2 La LED dans le champ du détecteur cli-
gnote, ne placer aucun objet ou main
dans la zone de détection jusqu‘à ce que
la LED soit éteinte. Démarrez éventuel la
programmation (voir page 21).
3 Ouvrir le robinet d’équerre.
4 Procéder au contrôle de fonctionnement:
l’écoulement d’eau doit se poursuivre
tant que les mains se trouvent dans la zo-
ne active (max. 60 s, Réglage par défaut).
5 Régler la température de l‘eau mitigée.
Monter et fixer le couvercle de la batte-
rie.
Risque éventuel de brûlures.
Le cas échéant, monter un thermo-
stat sur le robinet d‘équerre.
6 Remplacement des piles: La diode clig-
note lorsque la pile est presque épuisée.
1 a Battery operation: Insert 4 AAA batte-
ries in the battery compartment.
b Mains operated (230 S): Roll up the
mains cable and secure with a cable bin-
der, plug in.
cInstall concealed power connection
(230 U), plug in.
2 LED flashes in sensor field, do not puts
hands or objects into the sensor area
until the LED goes out. If necessary start
programming (see page 22).
3 Open angle valve.
4 Check function; water should flow as long
as hands are in the active range
(max. 60 s, factory setting).
5 Set mixed water temperature. Install the
battery cover and screw it up tightly.
Possible danger of scalding,
if necessary install angle valve ther-
mostat
6 Changing the battery: Diode flashes
when the battery charge is low. Change
battery.
11
AAA
4x
1a 1b
2
1c
6
3 4
5

Üzembe helyezés, elemcsere
1 a Elemes üzem: 4 AAA-elemet az elem-
tartó fiókba behelyezni.
b Hálózati üzem (230S): A tápe-
gység kábelét tekerje fel és rögzítse
kábelkötegelővel, készítse el a dugaszolós
csatlakozást.
c
Szerelje fel a süllyesztett tápegységet (230
U),
készítse el a dugaszolós csatlakozást .
2 Az érzékelő mezőben lévő LED villog, ne
tartson semmilyen tárgyat ill. a kezét az
érzékelő tartományába addig, míg a LED
ki nem alszik. Adott esetben a programo-
zást elkezdeni ( lásd. 23. o.).
3 Nyissa ki a sarokszelepet.
4 Ellenőrizze a működést. A vízfolyás addig
tart, amíg keze az aktív tartományban van
(max. 60 s, Reglarea din fabrică).
5 Állítsa be a kevertvíz hőmérsékletet.
esetl. leforrázásveszély
szükség esetén szereljen be saroks-
zelep termosztátot.
6 Elemcsere: Ha az elem töltöttsége alacso-
ny, villog a dióda.
12
AAA
4x
1a 1b
2
1c
6
3 4
5

Ersatzteile / Wisselstukken
13
1 Mantel / Batteriefachdeckel
2 Batteriebetrieb: 4 AAA-Batterien im
Batteriefach
3 28 922 06 99* Strahlregler, 5l/min,
druckunabhängig geregelt
02 121 06 99* Strahlregler, diebstahl sicher,
6 l/min bei 3 bar Fließdruck
* Ausgenommen für elektronische Wasch-
tisch-Armaturen Niederdruck Mischwasser
(ND-M)
4 Mantel Kaltwasser
5 Mantel Mischwasser
6 Zugstangenablauf-Garnitur (Zubehör)
7 a E-Modul Batteriebetrieb/
b E-Modul Netzbetrieb
8 Magnetventil 6 V
9 Temperaturregler, komplett (HD-M)
10 Vorfilter
11 Durchflussbegrenzer (ND-M)
12 Netzbetrieb: Unterputz-Netzteil 100 - 240 V
13 Netzbetrieb: Steckernetzteil 100 - 240 V
14 Sensorfenster mit Klebestreifen
15 Befestigungsschrauben inkl. Inbusschlüssel
16 Batteriefachhalter
1 Mantel / Deksel batterijvak
2 Batterijbedrijf: 4 AAA batterijen
(im batterijvak)
3 28 922 06 99* schuimer, 5l/min,
drukonafhankelijk geregeld
02 121 06 99* schuimer, anti-diefstal,
6 l/min bij een waterdruk van 3 bar
* Uitgezonderd voor elektronische wastafel-
kranen onder lage druk (ND-M)
4 Behuizing koud water
5 Behuizing mengwater
6 Automatische lediging met ledigingsklep
(toebehoren)
7 a E-module Batterijbedrijf
b E-module Netbedrijf
8 Magneetventiel 6V
9 Temperatuurregelaar, volledig (HD-M)
10 Voorfilter
11 Debietbegrenzer (ND-M)
12 Netbedrijf: Inbouwtransfo 100 - 240 V
13 Netbedrijf: Stekkertransfo 100 - 240 V
14 Sensorvenster met Kleefstrip
15 Bevestigingsschroeven incl. inbussleutel
16 Batterijvakhouder

Pièces de rechange / Replacement parts
1 Habillage / Couvercle du compartiment à
pile
2 Fonctionnement sur piles: 4 piles AAA
compartiment à piles
3 28 922 06 99* mousseur 5/min, réglage
indépendant de la pression
02 121 06 99* mousseur, anti-vol, 6l/min
avec une pression dynamique de 3 bar
* Sauf pour mitigeurs de lavabo électronique
à basse pression (ND-M)
4 Bague avec réglage eau froide
5 Bague avec réglage chaud-froid
6 Vidange automatique avec soupape de
vidange (accessoire)
7 a Module électronique, Utilisation sur piles
b Module électronique, Utilisation sur réseau
8 Vanne magnétique 6V
9 Réglage de température, complet (HD-M)
10 Préfiltre
11 Limiteur de débit (ND-M)
12 Fonctionnement sur réseau:
Transfo à encastrer 100 - 240 V
13 Fonctionnement sur réseau:
Transfo à fiche 100 - 240 V
14 Regard du détecteur avec bandes adésives
15 Vis de fixation incl. clé Allen
16 Support compartiment piles
1 Cover / Battery compartment lid
2 Battery operation: 4 AAA batteries in a bat-
tery compartment
3 28 922 06 99* Output flow regulator, 5l/
min, regulated independent of pressure
02 121 06 99* Output flow regulator, theft
proof, 6l/min with 3bar flow pressure
* Exception are all electronical wash basin
mixers low pressure mixed water (ND-M)
4 Cover cold water
5 Cover hot and cold water
6 Tension rod drain fitting, (accessory)
7 a Electricity module, Battery operated
b Electricity module, Mains operated
8 Solenoid valve 6 V
9 Temperature regulator, complete (HD-M)
10 Preliminary filter
11 Flow-through limiter (NDM)
12 Mains operated:
Concealed power supply unit 100 - 240 V
13 Mains operated:
Plug-in power supply unit 100 - 240 V
14 Sensor window with adhesive strip
15 Mountung screws incl. hex key
16 Holder for battery compartement
14

Pótalkatrészek
1 Borítás / Elemtartó fedőlap
2 Elemes üzem: 4 AAA-elem az elmetartóban
(beépítés szerint)
3 28 922 06 99* Perlátor, 5 L/ perc,
nyomásfüggetlenül szabályzott
02 121 06 99* Perlátor, lopás biztos, 6 L/
perc 3 bar víznyomásnál
* Kivétel elektronikus csaptelepk alacsonyn-
yomású kevert vízre (ND-M)
4 Borítás hideg vízre
5 Borítás kevert vízre
6 Automata lefolyógarnitúra (tartozék)
7 a E-Modul elemes üzemhez /
b E-Modul hálózati üzemhez
8 Mágnesszelep 6 V
9 Hőmérsékletszabályozó,komplett (HD-M)
10 Előszűrő
11 Átfolyáskorlátozó (ND-M)
12 Hálózati üzem:
Vakolat alá szerelhető hálózati készülék
230V
13 Hálózati üzem:
Dugaszolós hálózati egység 230V
14 Érzékel°ablak ragasztócsíkkal
15 Rögzítőcsavarok imbuszkulccsal
16 Elemfiók tartó Üdvözlettel
15

Service / Szerviz
I.
II.
III.
3 4
1 2
5
7 8
9
6
1/2 Ggf. Vorfilter/Filtereckventil reinigen.
3 Eckventil schließen.
4 Spannungsversorgung unterbrechen.
5 Armaturengehäuse entfernen.
6/7 Magnetventil demontieren.
8 Magnetvenil unter Wasser reinigen.
9 Magnetvenil montieren.
1/2 Evt. voorfilter/hoekregelkraan met filter
reinigen.
3 Hoekregelkraan sluiten.
4Spanningsvoeding onderbreken.
5 Kraanbehuizing verwijderen.
6/7 Magneetklep verwijderen.
8 Magneetklep reinigen onder water.
9 Magneetklep monteren.
1/2 Le cas échéant, nettoyer le préfiltre / le ro-
binet d’équerre à filtre.
3 Fermer le robinet d’équerre.
4Interrompre l‘alimentation en tension.
5 Retirer le corps du robinet.
6/7 Démonter l’électrovanne.
8 Nettoyer l’électrovanne à l’eau claire.
9 Monter l’électrovanne.
1/2 If nec. clean pre-filter/angle valve with filter.
3 Close angle valve.
4Interrupt voltage supply.
5 Remove fitting casing.
6/7 Remove solenoid valve out of its fitting.
8 Clean solenoid valve under water.
9 Instal the solenoid valve.
1/2 Adott esetben tisztítsa meg az el°szűr°t /
szűr°s sarokszelepet.
3 Zárja el a sarokszelepet.
4 Hálózati feszültséget megszakítani.
5 Szerelvényházat eltávolítani.
6/7 Mágneszelepet kiszerelni.
8 A mágnesszelepet vízsugár alatt tisztítsa meg.
9 Szerelje fel a mágnesszelepet.
16

Fehleranalyse / Foutanalyse /
Analyse des défaillances / Error analysis / Hibaelemzés
17
Störung/Anzeige Maßnahme/Ursache Abbildung
Kein Wasser Sensorfenster verkratzt S.13
Reinigungsstopp aktiviert S. 26
Batterien wechseln S. 10, Abb. 6/1a
Magnetventil defekt S. 13, Abb. 8
E-Modul defekt S. 13, Abb. 7
Diode blinkt Batterien wechseln S. 10, Abb. 6/1a
Wasserstrom unzureichend Filter an EV reinigen S. 16, Abb. 1
Wasserstrom unzureichend Magnetventil reinigen S. 16, Abb. 8
Defect/indicatie Oorzaak/oplossing Afbeelding
Geen water Krassen op sensorvenster p. 13
Reinigingsstop. geactiveerd p. 26
Batterijen vervangen p. 10, afb. 6/1a
Magneetklep defect p. 13, afb. 8
Elektrische module defect p. 13, afb. 7
Diode knippert Batterijen vervangen p. 10, afb. 6/1a
Waterstroom onvoldoende Filter op terugslagklep reinigen p. 16, afb. 1
Waterstroom onvoldoende Magneetventiel reinigen p. 16, afb. 8
Problème/indication Cause/solution Illustration
Pas d’eau La fenêtre du senseur est abimée pg. 14
Progr. d’entretien activé pg. 26
Remplacer les piles pg. 11, ill. 6/1a
Electrovanne défectueuse pg. 14, ill. 8
Module électrique défectueux pg. 14, ill. 7
La diode clignote Remplacer les piles pg. 11, ill. 6/1a
Débit d’eau insuffisant Nettoyer le filtre sur le clapet anti-retour pg. 16, ill. 1
Débit d’eau insuffisant Nettoyer la vanne magnétique pg. 16, ill. 8
Malfunction/Display Measurement/Cause Figure
No water Sensor window scratched Page 14
Cleaning stop activated Page 26
Replace batteries Page 11, fig. 6/1a
Solenoid valve defective Page 14, fig. 8
E-module defective Page 14, fig. 7
Diode blinking Replace batteries Page 11, fig. 6/1a
Water flow insufficient Clean filter at angle valve Page 16, fig. 1
Water flow insufficient Clean solenoid valve Page 16, fig. 8
Üzemzavar/Kijelzés Intézkedés/Ok Kép
Nincs víz Az érzékel° ablaka összekarcolódott 15, old.
A tisztítás leállító aktíválva 26, old.
Cserélje ki az elemet 12, old. 6/1a. kép
Hibás a mágnesszelep 15, old. 8. kép
Hibás E-modul 15, old. 7. kép
A dióda villog Cserélje ki az elemet 12, old. 6/1a. kép
A vízáramlás nem elegend°
Tisztítsa meg a szűr°t a sarokszelepen 16, old. 1. kép
A vízáramlás nem elegend° Tisztítsa meg a mágnesszelepet 16, old. 8. kép

18
Pflegehinweise / Reinigingsinstructies / Instructions
pour le nettoyage / Maintenance tips / Ápolási útmutató
Pflegehinweise: Zur Reinigung nur milde, seifenhaltige Reinigungsmittel verwenden.
Keine kratzenden, scheuernden, alkohol-, ammoniak-, salzsäure-, phosphorsäure- oder essigsäure-
haltigen Reinigungs- oder Desinfektionsmittel benutzen.
Keine Reinigung mit Hochdruck- und Dampfstrahlgeräten!
Reinigingsinstructies: Gebruik bij het reinigen enkel milde, zeephoudende producten.
Gebruik geen krassende, schurende, alcohol-, ammoniak-, zoutzuur-, fosforzuur- of azijnzuur-
houdende reinigings- of desinfecterende middelen.
Gebruik nooit hogedruk- of stoomreinigers!
Instructions pour le nettoyage: N’utilisez que des produits doux et savonneux pour le nettoyage.
N’utilisez pas de détergents ou de désinfectants abrasifs ou contenant de l’alcool, de l’ammoniac,
de l’acide chlorhydrique, de l’acide phosphorique ou de l’acide acétique.
N’utilisez jamais de nettoyeurs haute pression ou à vapeur !
Maintenance tips: For cleaning, use only mild cleaning products containing soap.
Do not use any cleaning or disinfecting products that are abrasive or scouring or which contain
alcohol, ammonia, hydrochloric acid, phosphoric acid or acetic acid.
Do not clean with high-pressure or steam jet devices!
Ápolási útmutató: A tisztításhoz csak enyhe, szappant tartalmazó tisztítószereket használjon.
Ne használjon karcoló, súroló, alkoholt, ammóniát, sósavat, foszforsavat vagy ecetsavat tartalmazó
tisztító- vagy fert°tlenít° szereket.
Ne tisztítson nagynyomású vagy g°zsugaras készülékekkel!

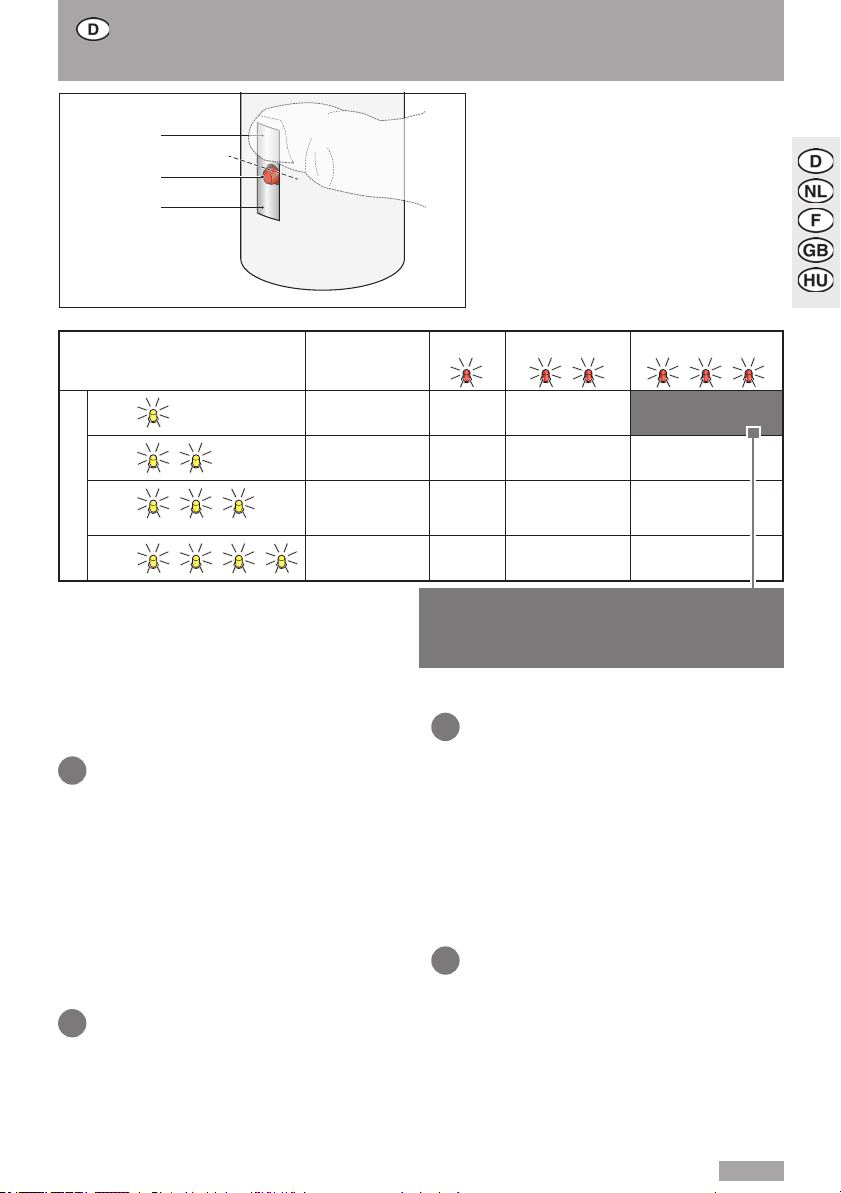

Manuelle Programmierung
19
Manuelle Programmierung
Bedienelemente zur Programmierung:
1 Sensorfeld
2 LED (gelb / rot)
3 Oberer Sensorbereich
Die folgende Tabelle gibt einen Überblick
über die Hauptprogramme und die verfüg-
baren Parameter zur manuellen Program-
mierung der Armatur:
1
2
3
Die Programmierung erfolgt in vier Schritten, die
hier kurz zusammengefasst werden.
1.
Manuelle Programmierung starten
Stromzufuhr unterbrechen — mindestens
20s warten — und Stromzufuhr wieder-
herstellen.
Während des Startvorgangs der Elektronik
blinkt die LED im Sensorfeld rot/gelb.
Fassen Sie in dieser Phase nicht in den
Sensorbereich!
Anschließend leuchtet die LED für max. 7s
rot. Verdecken Sie innerhalb dieser Rot-
phase den Sensorbereich oberhalb der LED
und halten Sie ihn verdeckt. Der Program-
miermodus wird gestartet.
2.
Funktion (F1 - F4) auswählen
Die Funktionen werden jetzt nacheinander
durch Blinken der gelben LED signalisiert
(siehe Tabelle).
Zur Auswahl einer Funktion geben Sie den
Sensorbereich während des jeweiligen
Blinkcodes frei.
3.
Parameter einstellen
Durch Blinken der roten LED werden Sie
über den aktuell eingestellten Parameter
informiert (siehe Tabelle).
Durch erneutes Verdecken des Sensor-
bereichs können Sie die entsprechenden
Parameter einstellen. Diese werden
nacheinander durch Blinken der roten LED
signalisiert (siehe Tabelle).
Zur Einstellung eines Parameters geben Sie
den Sensorbereich während des jeweiligen
Blinkcodes frei.
4.
Betriebsbereitschaft herstellen
Nach Verlassen des Sensorbereichs beginnt
der Programmiermodus erneut mit dem
Zeitfenster von 7 Sekunden (Dauerleuch-
ten der roten LED).
Wird der Sensorbereich innerhalb der 7
Sekunden nicht verdeckt, ist der Program-
miervorgang abgeschlossen. Die Armatur
ist nun betriebsbereit.
Parameter: P1 P2 P3
Funktionen
F1 Reichweite Kurz Mittel *Lang **
F2 Stagnations-
spülung Aus *Ein, 24 h nach letzter Nutzung täglich Ein, alle 24 h
F3 Thermische
Desinfektion,
Dauerlauf Aus *Ein, TD 300 s Ein, 120 s
F4 Reinigungs-
stopp Aus *Ein, 60 s ---
**Werkseinstellung
** Programmierbeispiel
In den Abbildungen auf Seite 24 und 25 ist die manuelle
Programmierung Schritt für Schritt dargestellt.
Beispielhaft wird hier gezeigt, wie die Funktion
„Reichweite“ (F1) auf „Lang“ (P3) eingestellt wird.

Handmatige programmering
20
Handmatige programmering
Bedieningselementen voor de program-
mering:
1 Sensorveld
2 LED (geel / rood)
3 Bovenste sensorbereik
De volgende tabel geeft een overzicht van
de hoofdprogramma´s en de beschikbare
parameters voor de handmatige program-
mering van de kraan:
1
2
3
De programmering gebeurt in vier stappen, die
hier kort worden samengevat.
1.
Handmatige programmering starten
Stroomtoevoer onderbreken — minstens
20 s wachten — en stroomtoevoer weer
herstellen.
Tijdens het starten van de elektronica knip-
pert de LED in het sensorveld rood/geel.
Kom in deze fase niet met uw handen in
het sensorbereik!
Vervolgens brandt de LED gedurende max.
7 s rood. Bedek binnen deze rode fase het
sensorbereik boven de LED en houd hem
bedekt. De programmeermodus wordt
gestart.
2.
Functie (F1 - F4) selecteren
De functies worden nu na elkaar door
knipperen van de gele LED gesignaleerd
(zie tabel).
Om een functie te selecteren geeft u het
sensorbereik tijdens de betreffende knip-
percode vrij.
3.
Parameters instellen
Door knipperen van de rode LED wordt u
geïnformeerd over de momenteel ingestel-
de parameters (zie tabel).
Door het sensorbereik opnieuw te be-
dekken kunt u de betreffende parameters
instellen. Deze worden na elkaar door
knipperen van de rode LED gesignaleerd
(zie tabel).
Om een parameter in te stellen geeft u
het sensorbereik tijdens de betreffende
knippercode vrij.
4.
Operationeel maken
Na verlaten van het sensorbereik begint de
programmeermodus opnieuw met het tijd-
venster van 7 seconden (continu branden
van de rode LED).
Als het sensorbereik binnen de 7 seconden
niet wordt bedekt, dan is de programme-
ring afgesloten. De kraan is nu operatio-
neel.
Parameters: P1 P2 P3
Functies
F1 Reikwijdte Kort Gemiddeld *Lang **
F2 Stagnatiespo-
eling Uit * Aan, 24 h na laatste gebruik dagelijks Aan, om de 24 h
F3
Thermische
desinfectie,
Permanente
spoeling
Uit * Aan, TD 300 s Aan, 120 s
F4 Reinigingsstop Uit * Aan, 60 s ---
**Fabrieksinstelling
** Programmeervoorbeeld
In de afbeeldingen op pagina 24 en 25 is de handmatige
programmering stap voor stap voorgesteld.
Bij wijze van voorbeeld wordt hier getoond hoe de
functie „Reikwijdte“ (F1) op „Lang“ (P3) wordt
ingesteld..
