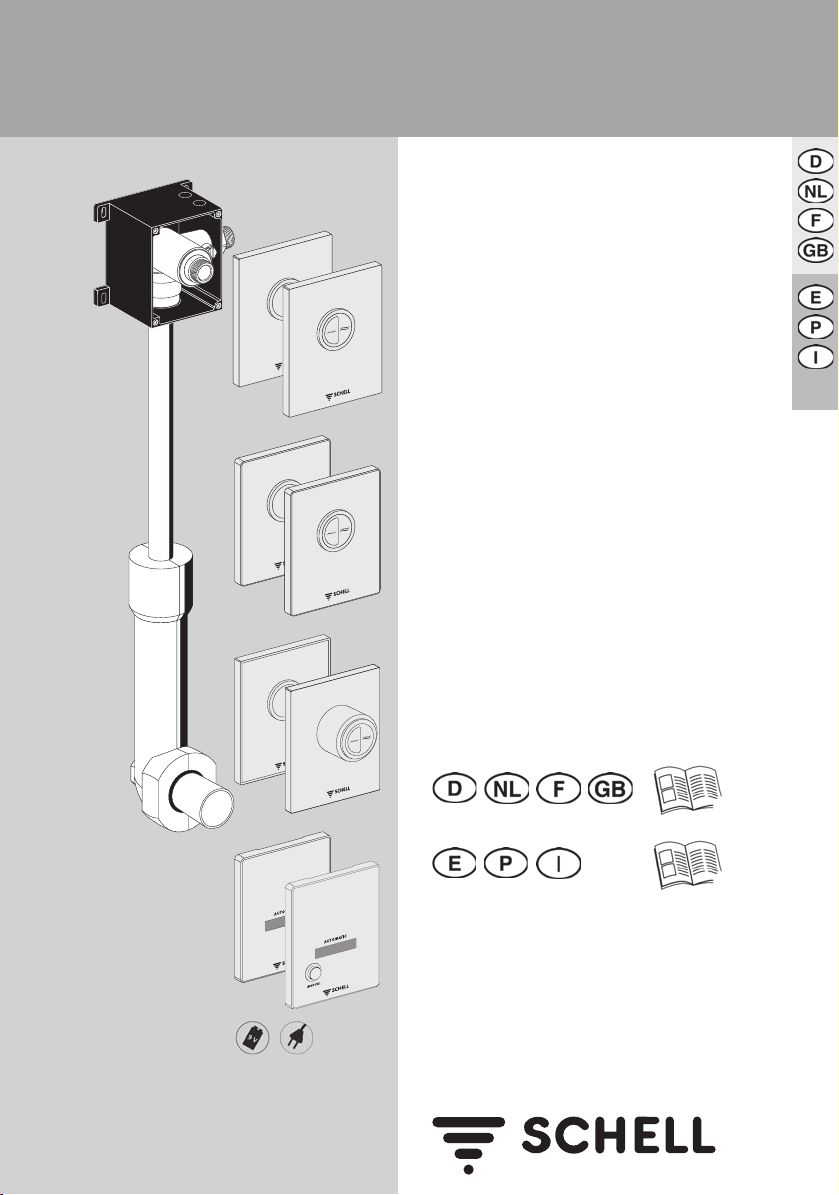

Schell WC COMPACT II 01 194 00 99 Instruction manual

Made in Germany
SCHELL WC-Wandeinbau-Spülarmatur
COMPACT II
D Montage- und Installations anleitung WC-
Wandeinbau-Spülarmatur COMPACT II
Rohbauset für mechanische und elektro-
nische Auslösung
Art.-Nr. 01 194 00 99
O Montage- en installatiehand leiding WC-
wandinbouw- spoelarmatuur COMPACT II
Ruwbouwset voor mechanische en elektro-
nische bediening
Art.-nr. 01 194 00 99
F Instructions de montage et d‘installation
de la chasse d‘eau intégrée pour WC
COMPACT II
Kit de raccordement pour déclenchement
mécanique et électronique
Réf. art. 01 194 00 99
G Assembly and installation instructions
WC concealed flush valve COMPACT II
Roughing-in set for mechanical and electronic
actuation
Item No. 01 194 00 99
9 - 16
1 - 8

* 100 - 160
(ECO 100)
1D Technische Daten:
Fließdruck: 1,2 – 5 bar
Spülstrom: 1 - 1,3 l/s bei 3 bar
Fließdruck, nach DIN EN 12541
Wasseranschluss: G 3/4 AG
Anschlussleitung: DN 25
Geräuschklasse: Klasse I, DIN 4109
Hinweis:
Die Montage und Installation darf nur
durch einen konzessionierten Fachbetrieb,
gemäß DIN 1988 / EN 806 erfolgen.
Bei der Planung und Errichtung von
Sanitär-Anlagen sind die örtlichen,
nationalen und internationalen Normen
und Vorschriften zu beachten.
Es gelten die
SCHELL „Allgemeinen Installationsbe-
dingungen“ unter www.schell.eu.
Zubehör:
Spülrohr lang Ø 28 x 1 x 805 mm
für Hock-WC Art.-Nr. 77 539 00 99
Bei geplantem Einsatz WC-Steuerung
EDITION E
Externes Netzteil und Anschlusskabel (siehe
Seite 6/7) vorsehen! VDE 0100 beachten!
O Technische gegevens:
Stromingsdruk: 1,2 – 5 bar
Spoelstroming: 1 - 1,3 l/s bij 3 bar
Stromingsdruk, volgens NEN EN 12541
Wateraansluiting: G 3/4 AG
Aansluitleiding: DN 25
Geluidsklasse: klasse I, DIN 4109
Opmerking:
De montage en installatie mag alleen
gebeuren door een bevoegd vakbedrijf,
conform DIN 1988 / EN 806.
Bij de planning en inrichting van sanitaire
installaties moeten de plaatselijke, nationale
en internationale normen en
voorschriften in
acht worden genomen.
Van toepassing zijn de
‘Algemene installatievoorwaarden‘
van SCHELL onder www.schell.eu
Toebehoren:
Spoelbuis lang Ø 28 x 1 x 805 mm voor
zit-WC art.-nr. 77 539 00 99
Bij geplande inzet van WC-sturing
EDITION E
Externe voeding en aansluitkabel (zie pagina
6/7) voorzien! VDE 0100 in acht nemen!
Technische Daten / Technische gegevens
2
2
* Wandstegel
* Carrelages muraux
* Wall tile
** Doorsdeksel
** Couvercle
** Protective cover
*** Wachtbuis voor
aansluitkabel
*** Tuyau creux pour
câble de raccordement
*** Ductwork
for connecting cable

F Caractéristiques techniques:
Pression d‘écoulement: 1,2 - 5 bars
Puissance de rinçage: 1 - 1,3 l/s
pour une pression d‘écoulement de 3 bars
conformément à la norme DIN EN 12541
Raccord d’eau: G 3/4 AG
Conduite de raccordement: DN 25
Catégorie de bruit: classe I, DIN 4109
Conseil:
Le montage et l’installation ne peuvent
être effectués que par un spécialiste agréé,
conformément à la norme DIN 1988 / EN 806.
Les normes et prescriptions locales, nationales et
internationales doivent être respectées lors de la
planification et de l’aménagement d’installations
sanitaires.
Les «conditions générales d’installation» reprises
à l’adresse www.schell.eu s’appliquent.
Accessoires:
Tuyau de rinçage long, Ø 28 x 1 x 805 mm pour
WC à la turque, réf. art. 77 539 00 99
En cas d‘utilisation prévue d‘un dispositif de
commande WC EDITION E
Prévoir une alimentation électrique externe
et un câble de raccordement, cf. page 6/7!
Respecter VDE 0100!
Caractéristiques techniques / Technical specifications
3
G Technical specifications:
Flow pressure: 1,2 - 5 bar
Flush volume: 1 - 1,3 l/s at 3 bar flow pressure,
according to DIN EN 12541
Water connection: G 3/4 external thread
Service pipe: DN 25
Noise class: class I, DIN 4109
Reference note:
Assembly and installation have to be
carried out by a licensed dealer according to
DIN 1988 / EN 806.
Please pay attention to the local, national and
international norms and regulations on planning
and building sanitary facilities.
The “General Installation Instructions” of
SCHELL
are valid, please refer to www.schell.eu.
Accessories:
flush pipe, long Ø 28 x 1 x 805 mm for
squat-WC, art. no. 77 539 00
Planned for application in WC control system
EDITION E
Provide an external mains adapter and connecting
cable, refer to page 6/7!
Observe VDE 0100!

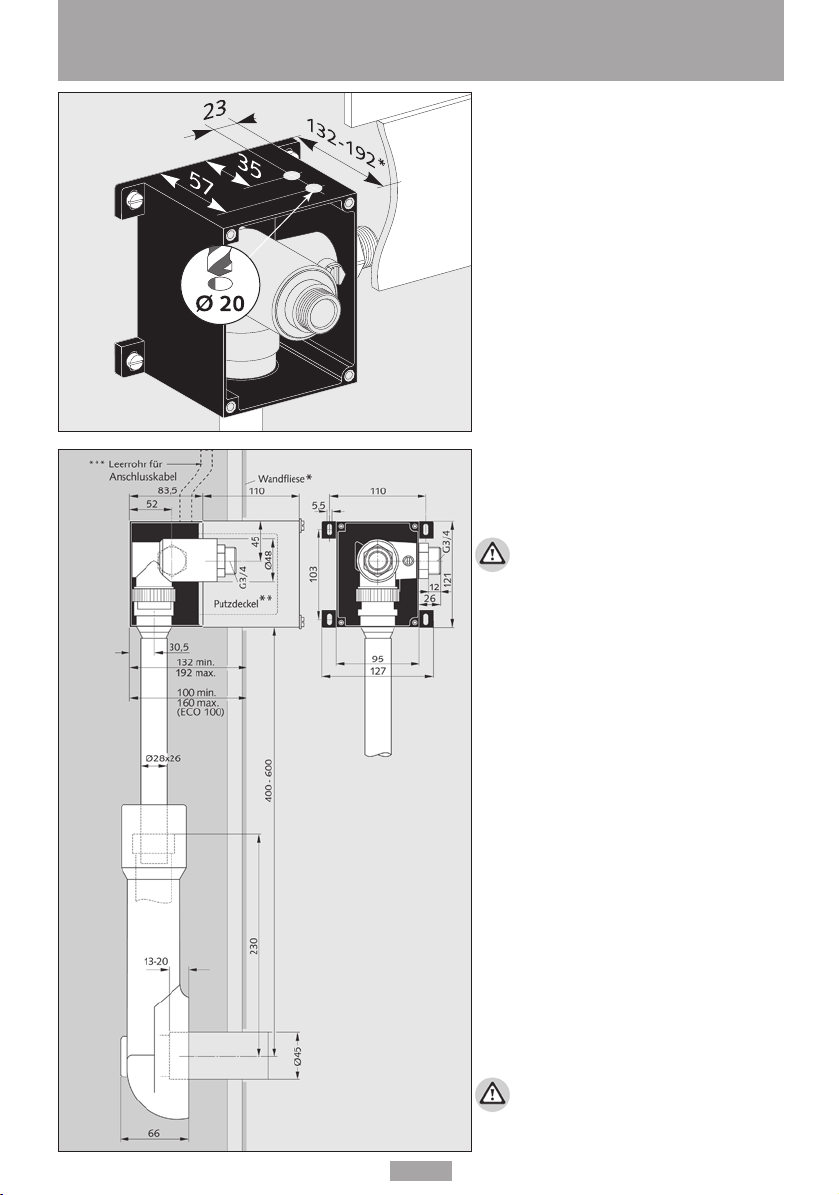

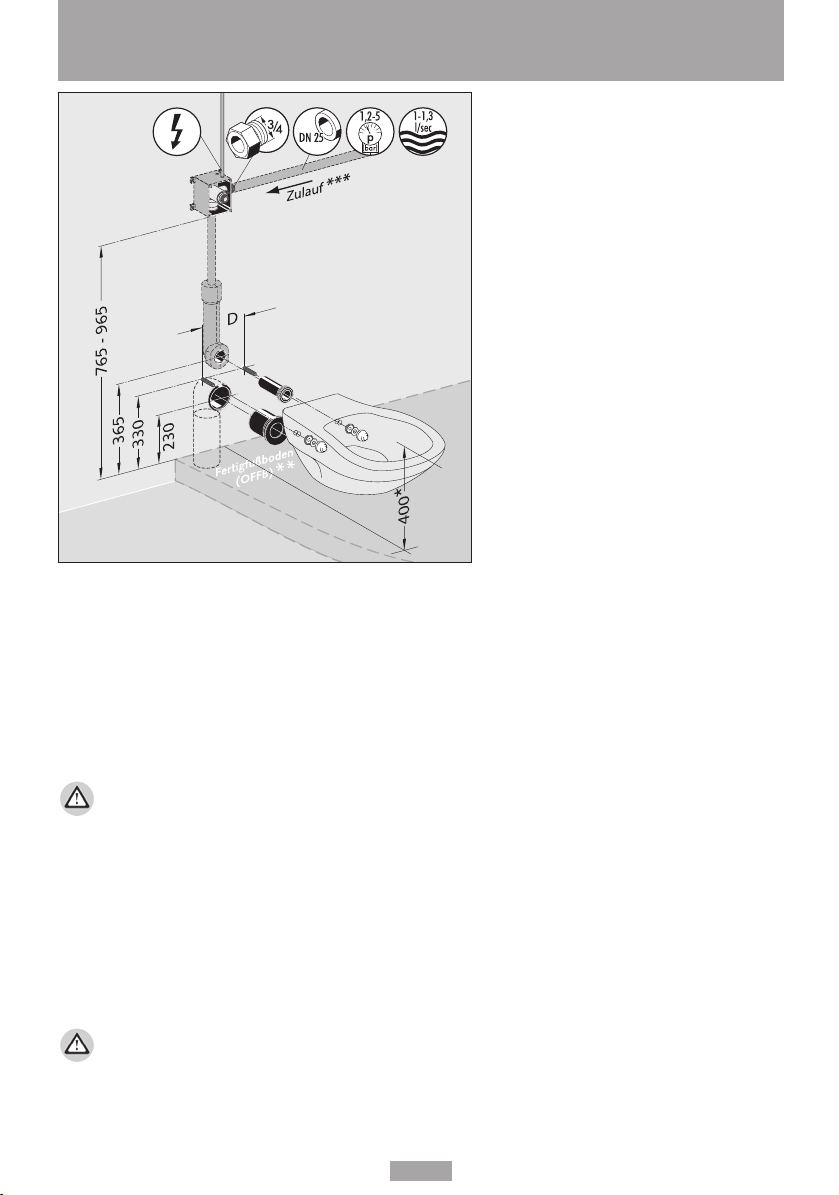

Installationsmaße / Installatiematen
1
D Dimensionierung der Anschlussleitungen nach DIN 1988, Teil 300 / DIN EN 806, Teil 3
Standard-Installationsmaße
• Maß 400 mm* = Standardsitzhöhe
Hinweis: * Abweichende Maße bei
• Kindergarten: 250 - 300 mm
• Hort, Schulen: 300 - 350 mm,
350 - 400 mm
• Pflegebereich: 450 mm
• Oder Höhe nach Wunsch des Auftraggebers
Bei geplantem Einsatz WC-Steuerung EDITION E
Externes Netzteil und Anschlusskabel (siehe Seite 6/7) vorsehen! VDE 0100 beachten!
O Dimensioneren van de aansluitleidingen volgens DIN 1988, deel 300 / DIN EN 806, deel 3
Standaard-installatiematen
• Maat 400 mm* = standaard zit hoogte
Opmerking: * Afwijkende maten bij
• Crèches: 250 - 300 mm
• Dagverblijf, scholen: 300 - 350 mm, 350 - 400 mm
• Verzorgingssector: 450 mm
• Of hoogte naar wens van opdrachtgever
Bij geplande inzet van WC-sturing EDITION E
Externe voeding en aansluitkabel (zie pagina 6/7) voorzien! VDE 0100 in acht nemen!
** Afgewerkte vloer (OFFB) *** Toevoer
4

Dimensions d‘installation / Installation dimensions
F Dimensionnement des conduites de raccordement conformément à la norme DIN 1988,
partie 300 / DIN EN 806, partie 3
Dimensions d‘installation standard
• Cote de 400 mm* = hauteur d‘assise standard
Conseil: * Utiliser des cotes différentes pour
• Jardins d‘enfants: 250 - 300 mm
• Garderies, écoles: 300 - 350 mm, 350 - 400 mm
• Zone d‘entretien: 450 mm
• Ou hauteur au choix du donneur d‘ordre
En cas d‘utilisation prévue d‘un dis-positif de commande WC EDITION E
Prévoir une alimentation électrique externe et un câble de raccordement, cf. page 5!
Respecter VDE 0100!
** Plancher fini (OFFB) *** Arrivée
G Dimensioning of the connections according to DIN 1988, part 300 / DIN EN 806, part 3
Standard installation dimensions
• Dimension 400 mm* = Standard seat height
Reference note: * Deviant dimensions in
• kindergarten: 250 - 300 mm
• nursery, schools: 300 - 350 mm,
350 - 400 mm
• nursing area: 450 mm
• or height according to customer wish
Planned for application in WC control system EDITION E
Provide an external mains adapter and connecting cable, refer to page 5! Observe VDE 0100!
** Top floor *** Inflow
5

A
B
C
D
110-240 V/50-60 Hz
4 x 0,5 mm2
(2 x 0,5 mm2)
Separat absichern!
12 V
Montagebeispiel EDITION E / Montagevoorbeeld EDITION E /
D Reihenmontage WC-Wandeinbauspülarmatur COMPACT II vorbereitet für
WC-Steuerung EDITION E oder mit manueller Auslösung EDITION E MANUAL.
O Serie opstelling WC inbouw spoelkraan COMPACT II voorbereid voor WC sturing EDITION E of met
manuele activering EDITION E MANUAL.
A #
#
01 546 28 99
01 548 28 99
WC-Steuerung EDITION E MANUAL oder
WC-Steuerung EDITION E
WC-sturing EDITION E MANUAL of
WC-sturing EDITION E
B #
#
#
#
01 566 00 99
01 490 00 99
01 537 00 99
01 853 00 99
Netzteil für 1-4 Armaturen oder
Netzteil für 1-12 Armaturen oder
E-Kasten für 1-12 Armaturen oder
Batteriefach
Voeding voor 1-4 kranen of
Voeding voor 1-12 kranen of
Elektrokast voor 1-12 kranen of
Batterijvak
C #
#
01 169 06 99
01 170 06 99
Schaltmodul Zweimengenspülung oder
Schaltmodul Einmengenspülung
Schakelmodule spoeling met tweevolumespoeling of
Schakelmodule spoeling met eénvolumespoeling
D #
#
01 542 00 99
01 543 00 99
Anschlusskabel 5 m
Anschlusskabel 10 m
Aansluitkabel 5 m
Aansluitkabel 10 m
D Hinweis: Elektro-Installation unter Beachtung der VDE 0100, Netzzuleitung oder vergleichbarer
nationaler Vorschriften. Sicherung B10-B16 vorsehen!
O Opmerking: Elektrische installatie met inachtneming van VDE 0100 voedingsleiding of van vergelijkbare
nationale voorschriften zekering B10-B16 voorzien!
6

Exemple de montage EDITION E / Assembly example EDITION E
F Montage en série robinet de rinçage WC à encastrer COMPACT II préparé pour la commande
WC EDITION E ou avec rinçage manuel EDITION E MANUAL.
G Bank assembly concealed WC flush valve COMPACT II prepared for WC control EDITION E
or with emergency tripping device EDITION E MANUAL.
A #
#
01 546 28 99
01 548 28 99
Dispositif de commande de WC ÉDITION E MANUAL ou
Dispositif de commande de WC ÉDITION E
EDITION E WC control MANUAL or
EDITION E WC control
B #
#
#
#
01 566 00 99
01 490 00 99
01 537 00 99
01 853 00 99
Bloc d’alimentation pour 1-4 robinets ou
Bloc d’alimentation pour 1-12 robinets ou
Boîtier électrique pour 1-12 robinets ou
Logement de piles
Mains adapter for 1-4 fi ttings
Mains adapter for 1-12 fi ttings
E-box for 1-12 fi ttings
Battery compartment
C #
#
01 169 06 99
01 170 06 99
Module de commutation, chasse d'eau double débit ou
Module de commutation, chasse d‘eau simple
Switching module, dual fl ushing system
Switching module, single fl ushing system
D #
#
01 542 00 99
01 543 00 99
Câble de raccordement de 5 m
Câble de raccordement de 10 m
Connection cable 5 m
Connection cable 10 m
7
F Remarque: Installation électrique dans le respect des dispositions de la VDE (association allemande des
ingénieurs électriciens) 0100, la ligne d‘alimentation ou d‘autres dispositions nationales semblables,
prévoir un fusible de sécurité B10-B16.
G Note: Electrical installation provide a power cable with B10-B16 fuse, taking into account VDE 0100
and other comparable national regulations.

*100-160
(ECO 100)
1F Montage du kit de raccordement
1 Fixer le kit de raccordement au corps du
bâtiment.
2 Raccorder aux canalisations et serrer.
3 Fermer la vanne de fermeture et procéder à
un essai de pression.
En cas d‘utilisation d‘un dispositif de com-
mande WC EDITION E avec alimentation
électrique, prévoir un tuyau de protection
(sur site) avec câble de raccordement
(cf. accessoires).
Pas d‘alimentation en courant 230 V.
Respecter VDE 0100!
4 Visser le couvercle; carreler jusqu‘au
couvercle.
G Installation of the roughing-in set
1 Fix roughing-in set on the structure.
2 Connect to service pipes, securing at the
same time.
3 Shut isolating valve, perform pressure test.
For application of WC control system EDITI-
ON E, with mains adapter, provide protec-
tion conduit (on site) with connectiong cable
(refer to accessories).
No 230 V power supply. Observe VDE 0100!
4 Screw plaster cover; tiling to cover.

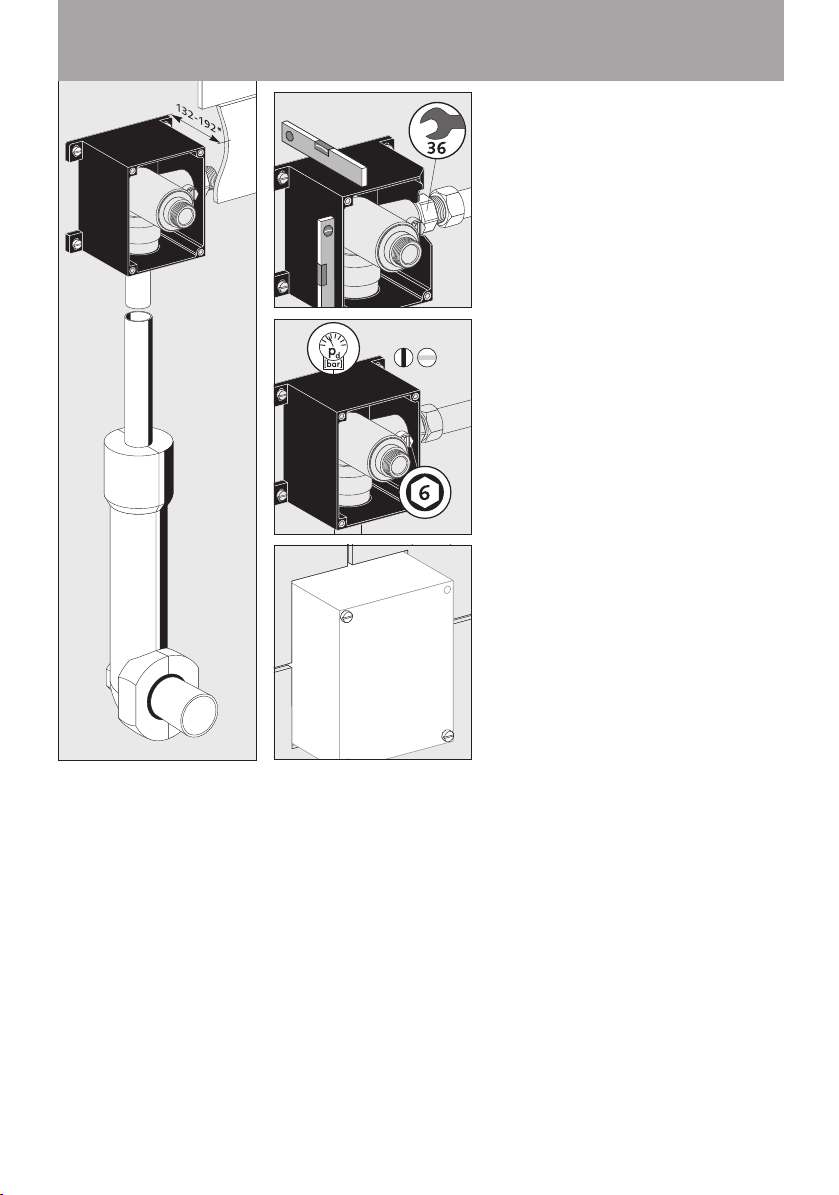

Montage Rohbauset / Montage ruwbouwset /
Montage du kit de raccordement / Installation above a urinal
4
2
3
90 303 39 00 D - 04/2016
SCHELL GmbH & Co. KG Raiffeisenstraße 31 Telefon [phone] [email protected]
Armaturentechnologie 57462 Olpe / Germany Telefax [phone] www.schell.eu
D Montage Rohbauset
1 Rohbauset am Baukörper fixieren.
2 Mit Rohrleitungen verbinden; dabei kontern.
3 Vorabsperrung schließen; Druck probe durchführen. Bei Einsatz
WC-Steuerung EDITION E mit Netzteil, Schutzrohr (bauseits) mit
Anschlusskabel (siehe Zubehör) vorsehen.
Keine 230 V Stromversorgung. VDE 0100 beachten.
4 Putzdeckel aufschrauben; bis an Deckel fliesen.
O Montage ruwbouwset
1 Montage ruwbouwset, aan bouw element bevestigen.
2 Met buizen verbinden, daarbij vastdraaien.
3
Stopkraan sluiten, druktest uitvoeren.
Bij inzet WC sturing EDITION E met voeding, beschermbuis (niet
inclusief) met aansluitkabel (zie toebehoren) voorzien.
Geen 230 V stroomverzorging. VDE 0100 in acht nemen!
4 Doosdeksel erop schroeven; tot het deksel betegelen.

Made in Germany
SCHELL Grifería de aclarado de WC con
montaje en pared COMPACT II
E Instrucciones de instalación y de montaje pa-
ra la grifería de aclarado de WC con montaje
en pared COMPACT II
Montaje empotrado para activa ción
mecánica y electrónica
Nº de artículo 25 01 194 00
P Instruções de montagem e de instalação da
válvula de autoclismo de encastrar de WC
SCHELL COMPACT II
Conjunto de montagem para actuação
mecânica e electrónica
Referência 01 194 00 99
I Istruzioni di montaggio e installazione dis-
positivo di cacciata WC con incasso a parete
COMPACT II
Set parti interne per azionamento meccanico
ed elettronico
Cod. Art. 01 194 00 99
9 - 16

* 100 - 160
(ECO 100)
1
Datos técnicos / Dados técnicos
2
10
* Azulejo
* Tijoleira de parede
* piastrella
** Tapa de revoque
** Tampa de protecção
** coperchio di ispezione
*** Tubo vacío para el
cable de conexión
*** Tubo vazio para cabo
de ligação
*** canalina per cavo
di collegamento
E Datos técnicos:
Presión de flujo: 1,2 - 5 bar
Caudal de descarga: 1 - 1,3 l/s
para 3 bar Presión de flujo, conforme
a la norma DIN EN 12541
Acometida de agua: G 3/4 AG
Tubería de empalme: DN 25
Clase acústica: clase I, DIN 4109
Indicación:
El montaje y la instalación competen
exclusivamente a una empresa de
instalación sanitaria autorizada y
deben realizarse conforme a la norma
DIN 1988. En el momento de plani-
ficar y construir los saneamientos se
deben observar las correspondientes
normas y disposiciones locales,
nacionales e internacionales vigentes.
Son aplicables las „Condiciones gene-
rales de instalación“ de SCHELL que
figuran en www.schell.eu
Accesorios:
Tubería de enjuague, longitud Ø 28 x 1
x 805 mm para inodoro tipo „de cuclil-
las“ nº de artículo 25 77539 00.
Para el uso previsto de control de WC
EDITION E
Prever fuente de alimentación externa
y cable conexión, ver página 14/15!
¡Observar la norma VDE 0100!
P Dados técnicos:
Pressão de fluxo: 1,2 - 5 bar
Caudal de descarga: 1 - 1,3 l/s com 3
bar de pressão de fluxo, segundo DIN
EN 12541
Ligação da água: G 3/4 AG
Tubagem de conexão: DN 25
Classe de ruído: classe I, DIN 4109
Aviso: A montagem e instalação só
podem ser efectuadas por uma em-
presa concessionária devidamente
especializada, segundo DIN 1988.
Durante o planeamento e a instalação
de equipamentos sanitários devem ser
respeitadas as normas e prescrições
locais e internacionais em vigor.
São válidas as „Condições gerais de
instalação“ SCHELL, em www.schell.eu
Acessórios:
Tubo de descarga com-
prido Ø 28 x 1 x 805 mm para sanita
baixa, referência 77 539 00 99
Em aplicação planeada para comando
de WC EDITION E. Fonte de alimen-
tação externa e cabo de ligação exter-
nos consulte previamente na página
14/15! Ter em atenção a VDE 0100!

I Dati tecnici:
Pressione: 1,2-5 bar
Puissance de rinçage: 1 - 1,3 l/s
Portata: 1-1,3 l/s a 3 bar
Pressione conforme a DIN EN 12541
Allaccio acqua: R ¾ M
Condotto di allaccio: DN 25
Classe di rumore: classe I, DIN 4109
Avvertenza:
Il montaggio e l´installazione devono essere
eseguiti esclusivamente da un´impresa speci-
alizzata autorizzata, conformemente alla norma
DIN 1988 / EN 806. Durante la progettazione e
l´installazione di impianti sanitari occorre rispett-
are le norme e le disposizioni vigenti locali, nazio-
nali e internazionali.
Sono valide le “Condizioni generali di montag-
gio” SCHELL, disponibili al sito www.schell.eu.
Accessori:
Tubo di cacciata da Ø 28 x 1 x 805 mm
Per WC alla turca, Cod. Art. 77 539 00 99
Per l´impiego del comando WC EDITION E
prevedere un´alimentazione elettrica esterna ed il
cavo di collegamento (pag. 14/15). Rispettare la
disposizione VDE 0100!
Dati tecnici:
11

Dimensiones de instalación / Dimensões de instalação
1
12
E Dimensionado de las tuberías de empalme conforme a las normas DIN 1988, parte 3/DIN EN 806,
parte 3
Dimensiones de instalación estándar
• Medida 400 mm* = altura estándar de asiento
Indicación: * medidas diferentes para
• Jardín de infancia 250 - 300 mm
• Guardería, escuela 300 - 350 mm
350 - 400 mm
• Área asistencial 450 mm
• O altura a petición del cliente
Para el uso previsto de control de WC EDITION E
Prever fuente de alimentación externa y cable conexión, ver página 14/15! ¡Observar la norma
VDE 0100!
** Suelo preparado *** Alimentación
P Dimensionamento das tubagens de conexão, segundo DIN 1988, parte 3/DIN EN 806, parte 3
Dimensões de instalação padrão
• Dimensão 400 mm* = altura de assento padrão
Aviso: * Dimensões diferentes para
• Jardins de infância 250 - 300 mm
• ATL, escolas 300 - 350 mm, 350 - 400 mm
• Cuidados de enfermagem 450 mm
• Ou altura de acordo com o definido pelo cliente
Em aplicação planeada para comando de WC EDITION E
Fonte de alimentação externa e cabo de ligação externos consulte previamente na página 14/15!
Ter em atenção a VDE 0100!
** Pavimento acabado *** Admissão

Misure d´installazione
I Dimensionamento della raccorderia secondo DIN 1988, parte 300 / DIN EN 806 parte 3
Misura d´installazione standard:
• 400 mm*: altezza standard
Avvertenza: *misure divergenti per:
• asili: 250 - 300 mm
• doposcuola, scuole: 300 - 350 mm, 350 - 400 mm
• locali per disabili: 450 mm
• oppure altezza personalizzata su richiesta del cliente.
Per l‘impiego del comando WC EDITION E
prevedere un´alimentazione elettrica esterna ed il cavo di collegamento (pag. 14/15).
Rispettare il regolamento tedesco VDE 0100!
** pavimento finito (OFFB) *** Alimentazione
13

A
B
C
D
110-240 V/50-60 Hz
4 x 0,5 mm2
(2 x 0,5 mm2)
Separat absichern!
12 V
Ejemplo de montaje EDITION E / Exemplo de montagem EDITION E
E Montaje en línea de sistemas empotrados de descarga para WC COMPACT II preparados para el
control de WC EDITION E o con activación manual EDITION E MANUAL.
P Ordem de montagem do sistema de autoclismo WC encastrado COMPACT II preparado para
comando WC EDITION E ou com acionamento manual EDITION E MANUAL.
E P
A #
#
01 546 28 99
01 548 28 99
Control de WC EDITION E MANUAL alternativas
Control de WC EDITION E
Comando de WC EDITION E MANUAL
alternativo Comando de WC EDITION E
B #
#
#
#
01 566 00 99
01 490 00 99
01 537 00 99
01 853 00 99
Fuente de alimentación 1 - 4 Griferías alternativas
Fuente de alimentación 1 - 12 Griferías alternativas
Caja de distribution eléctrica 1 - 12 Griferías alternativas
Compartimento para bateria en caja de montaje
Fonte de alimentação 1 - 4 Sistema alternativo
Fonte de alimentação 1 - 12 Sistema alternativo
Caixa de distribuição elétrica 1 - 12 Systemas alternativo
Compartimento da bateria em caixa de montagem
C #
#
01 169 06 99
01 170 06 99
Módulo de conexión Dos volúmenes de descarga
Módulo de conexión Un volumen de descarga
Módulo de comutação de autoclismo de dupla descarga
Módulo de comutação de autoclismo de uma descarga
D #
#
01 542 00 99
01 543 00 99
Cable de conexión 5 m
Cable de conexión 10 m
Cabo conexão 5 m
Cabo conexão 10 m
E Indicación: Instalación eléctrica: Respectar la norma VDE 0100, cable de alimentación a red o normativa
nacional equivalente, prever fusible B10-B16!.
P Aviso: Instalação eléctrica: Prever uma proteção fusível B10-B16 ou uma linha adutora da corrente de
rede, segundo VDE 0100 ou prescriçãos nacionais semelhantes.
14

Esempio di montaggio EDITION E
I Montaggio in serie del dispositivo di cacciata per WC a incasso a parete COMPACT II previsto per il co-
mando WC EDITION E o con azionamento manuale EDITION E MANUAL.
A #
#
01 546 28 99
01 548 28 99
Comando WC EDITION E MANUAL oppure
Comando WC EDITION E
B #
#
#
#
01 566 00 99
01 490 00 99
01 537 00 99
01 853 00 99
Blocco di alimentazione per 1-4 miscelatori oppure
blocco di alimentazione per 1-12 miscelatori oppure
cassetta elettrica per 1-12 miscelatori oppure
vano batterie
C #
#
01 169 06 99
01 170 06 99
Modulo di comando per fl usso con risciacquo normale e
di risparmio oppure per fl usso con risciacquo normale
D #
#
01 542 00 99
01 543 00 99
Cavo di collegamento 5 m
Cavo di collegamento 10 m
I Avvertenza: L´installazione elettrica deve avvenire rispettando la disposizione tedesca VDE 0100,
la linea di alimentazione oppure disposizioni nazionali comparabili. Prevedere un fusibile di sicurezza
B10-B16.
15

*100-160
(ECO 100)
1P Instalação do conjunto de montagem
1 Instalação do conjunto de montagem, fixar
na estrutura.
2 Unir com as tubagens e fixar.
3 Fechar o pré-bloqueio e efectuar teste de
pressão.
Em aplicação do comando de WC EDITION E
com fonte de alimentação.
Prever tubo de protecção (por parte de em-
presa construtora) com cabo de ligação
(ver acessórios).
Nenhuma alimentação eléctrica de 230 V.
Ter em atenção a VDE 0100!
4 Aparafusar a tampa de protecção; até tampa
na tijoleira.
I Montaggio set parti esterne
1 Fissare il set parti esterne sulla struttura.
2 Collegare alle tubature e bloccare.
3 Chiudere il rubinetto d´arresto;
controllare la pressione. Per l´impiego
del comando WC EDITION E prevedere
un´alimentazione elettrica esterna, il tubo di
protezione (a carico del fornitore) con cavo
di collegamento (vedere il punto Accessori).
Non impiegare alimentazione elettrica da
230 V. Rispettare la disposizione tedesca
VDE 0100.
4 Avvitare la copertura di protezione fino a che
copre la piastrella.
Montaje empotrado / Instalação do conjunto de montagem /
Montaggio set parti esterne
4
2
3
90 303 39 00 D - 04/2016
SCHELL GmbH & Co. KG Raiffeisenstraße 31 Telefon [phone] [email protected]
Armaturentechnologie 57462 Olpe / Germany Telefax [phone] www.schell.eu
E Montaje empotrado
1 Montaje empotrado, fijar en la estructura
2 Conectar con tuberías y bloquear
3 Cerrar la llave de paso previa; comprobar la presión.
Para el uso del control de WC EDITION E con fuente de alimenta-
ción.
Prever tubo protector (a cargo del cliente) con cable de conexión
(ver Accesorios). Sin alimentación eléctrica 230 V ¡Observar la
norma VDE 100!
4 Atornillar la tapa de revoque; alicatar hasta la tapa.
