Senco FinishPro 23SXP User manual

© 2014 by Senco Brands, Inc.
Warnings for the safe use of this tool are included in this manual.
Los avisos para el uso seguro de esta herramienta están incluidos en este manual.
Les consignes pour l’utilisation en toute sécurité de cet outil se trouvent dans ce manuel.
Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
Operating Instructions
Instrucciones de Operacion
Mode d’Emploi
NFD8F8L8M • September 30, 2014 (Replaces 11/5/2013)
Micro Pinners
FinishPro 23SXP
FinishPro 23LXP
FinishPro 21LXP

EMPLOYER’S
RESPONSIBILITIES
RESPONSABILIDADES DEL
EMPLEADOR
RESPONSABILITES DE
L’EMPLOYEUR
Employer must enforce
compliance with the safety
warnings and all other instructions
which accompany this tool as
shipped from the manufacturer.
Keep this manual available for use
by all people assigned to the use
of this tool.
For personal safety and proper
operation of this tool, read and
understand all of these instructions
carefully.
El empleador debe hacer cumplir
las advertencias de seguridad y
todas las otras instrucciones que
acompañan a esta herramienta
como se la despacha desde el
fabricante.
Mantenga este manual disponible
para que lo usen todas las
personas destinadas a hacer uso
de esta herramienta.
Por razones de seguridad
personal y la adecuada
operación de esta herramienta,
lea y comprenda todas estas
instrucciones cuidadosamente.
L’employeur doit faire appliquer
les consignes de sécurité et
toutes les autres instructions qui
accompagnent cet outil tel qu’il
est livré par son constructeur.
Ayez ce manuel à la disposition
de toutes les
personnes chargées d’utiliser cet
outil.
Pour assurer la sécurité
personnelle et le bon emploi
de cet outil, lisez et assimilez
soigneusement toutes ces
instructions.
2
TABLE OF CONTENTS TABLA DES MATERIAS TABLE DES MATIERES
employer’sresponsibilities...........2
safety Warnings.................... 3 - 5
tool Use ................................5 - 7
maintenance................................ 8
troUbleshooting......................... 9
technical specifications............ 10
fastener specifications............. 11
accessories................................11
limited Warranty........................12
responsabilidades del empleador.....2
avisos de segUridad................. 3 - 5
Use de la herramienta...............5 - 7
maintenimiento.............................. 8
identificación de fallas................. 9
especificaciones tecnicas.............10
especificaciones del sUjetador... 11
accesorios...................................11
garantía limitada......................... 12
responsabilites de l’employeUr.....2
avertissements de sécUrité......3 - 5
Utilisation dl’oUtil................5 - 7
entretien.................................... 8
dépannage...................................9
specifications techniqUes..........10
spécifications des attaches...... 11
accessoires...............................11
garantie limitée.........................12

3

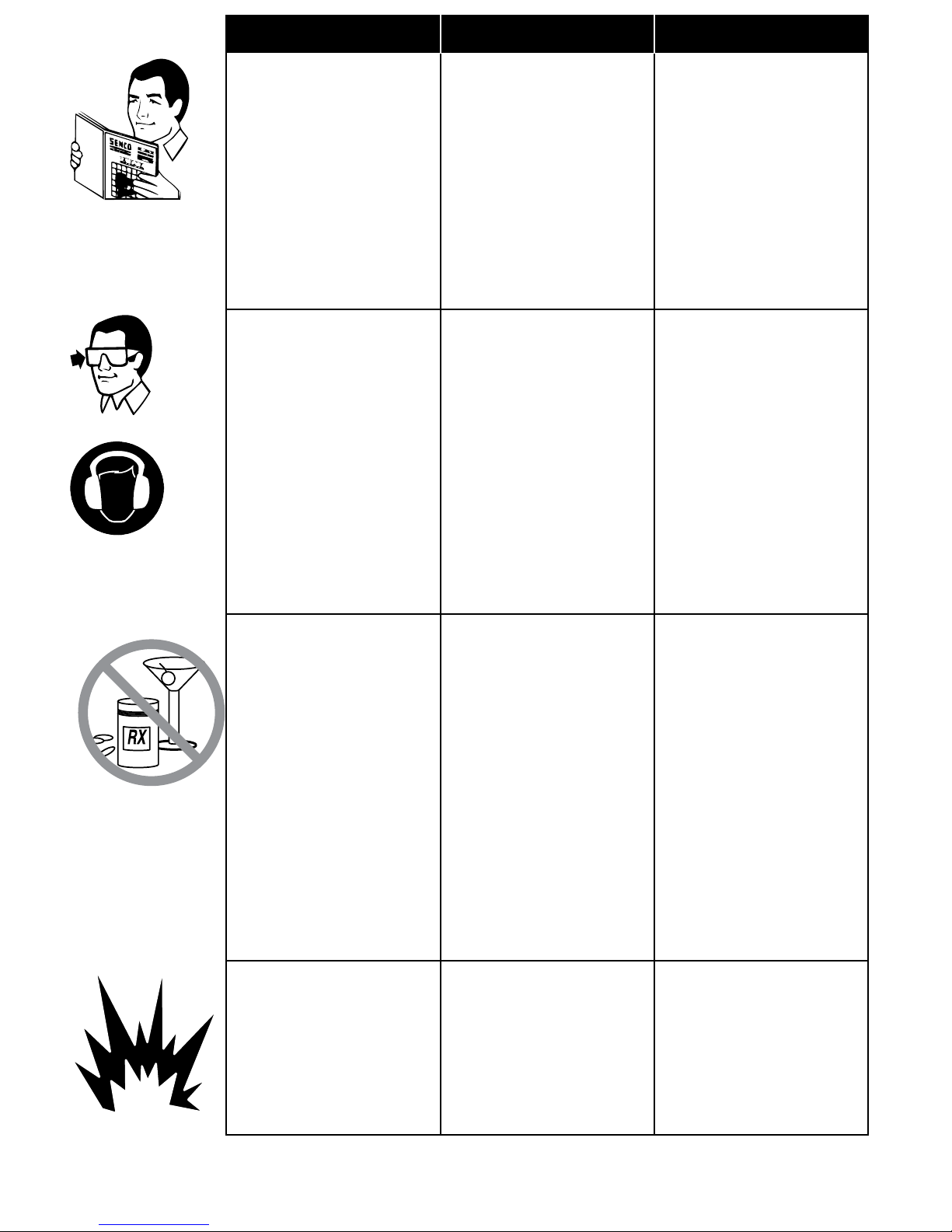

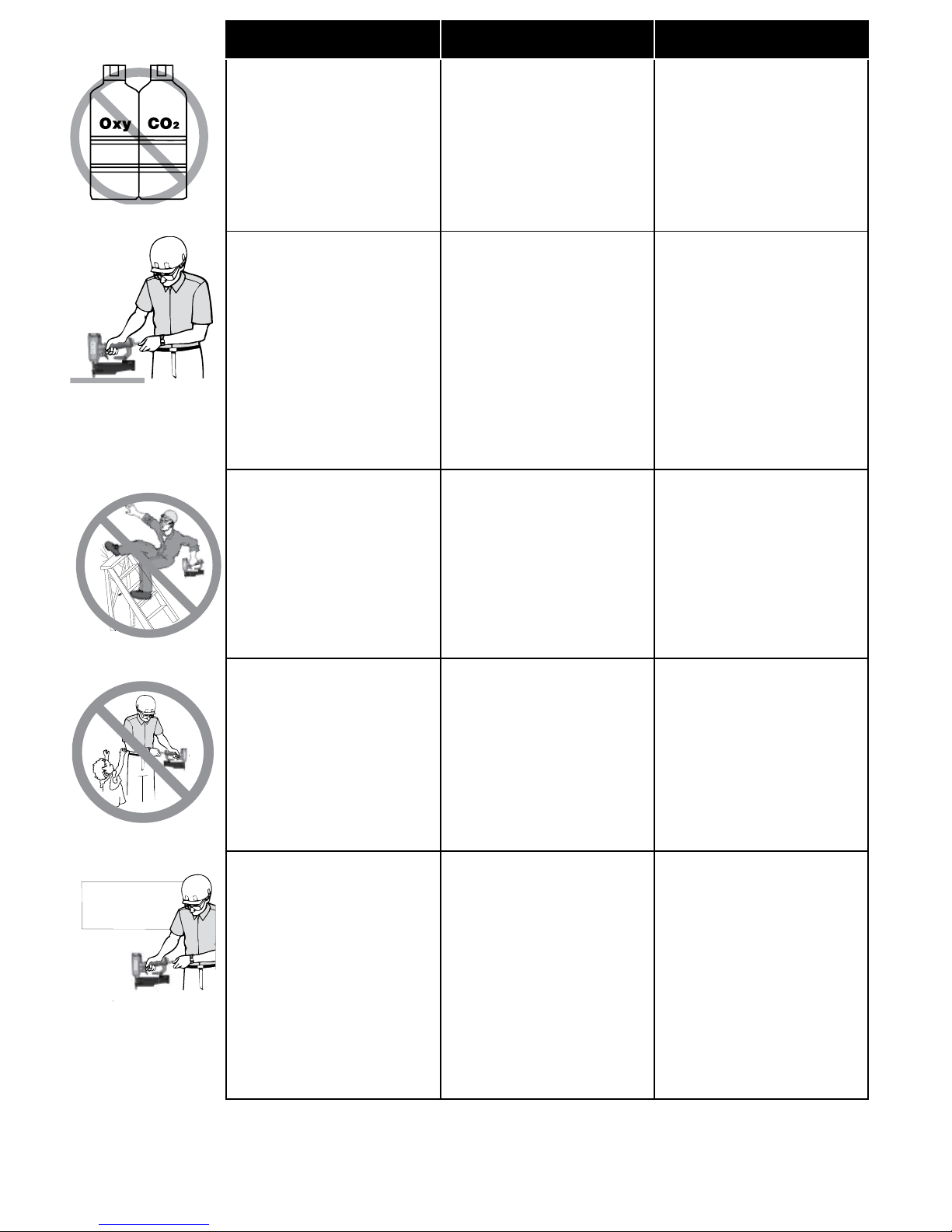

SAFETY WARNINGS AVISOS
DE SEGURIDAD
AVERTISSEMENTS
DE SÉCURITÉ
WARNING!
• Read and understand
all instructions.
Failure to follow all
instructions listed
below, may result
in electric shock,
fireand/orserious
personal injury.
SAVE THESE
INSTRUCTIONS
ADVERTENCIA!
• Lea y comprenda
todas las
instrucciones. La
falta de observación
de todas las
instrucciones listadas
a continuación puede
causar choque
eléctrico, incendios o
lesiones graves.
GUARDE ESTAS
INSTRUCCIONES
AVERTISSEMENT
• Maintenez votre zone
de travail propre et
bien éclairée. Des
établis en désordre
et des zones mal
éclairées augmentent
les risques d’accident.
CONSERVEZ CES
INSTRUCTIONS
• Use safety equipment.
Always wear ANSI
Z87.1 safety glasses
with permanently
attached side shields.
Dust mask, non-
skid safety shoes,
hard hat, or hearing
protection must be
used for appropriate
conditions. Failure to
do so could result in
personal injury.
• Utilice equipos de
seguridad. Use
siempre anteojos de
seguridad conforme
a ANSI Z87.1, con
protecciones laterales
permanentemente
colocadas. En las
condiciones en las
que sea necesario
debe utilizarse
máscara antipolvo,
zapatos de seguridad
antideslizantes, casco
o protección auditiva.
No hacerlo podría
provocar lesiones
personales.
• Utiliser un équipement
de sécurité. Porter
toujours des lunettes
de protection
classe ANSI Z87.1
avec leurs écrans
latéraux montés
en permanence.
Quand les conditions
le demandent,
porter masque à
poussières, casque,
ou protection auditive.
Ne pas porter les
protections adéquates
peut entraîner des
préjudices physiques.
PERSONAL SAFETY
• Stay alert, watch what
you are doing, and
use common sense
when operating a
power tool. Do not
use tool while tired or
undertheinfluence
of drugs, alcohol, or
medication. A moment
of inattention while
operating power tools
may result in serious
personal injury.
SEGURIDAD PERSONAL
• Cuando utilice una
herramienta de motor,
manténgase alerta,
preste atención a lo
que está haciendo
y aplique el sentido
común. No use la
herramienta cuando
se sienta cansado
o se encuentre
bajo los efectos
de drogas, alchol
o medicamentos.
Un momento de
falta de atención
mientras utiliza una
herramienta de motor
puede ocasionar
lesiones graves.
SÉCURITÉ CORPORELLE
• Soyez en bonne
condition physique,
soyez attentif à ce
que vous faites et
faites preuve de bon
sens lorsque vous
utilisez un outillage
électrique. N’utilisez
pas votre outil si
vous êtes fatigué ou
sousl’influencede
drogues, alcool ou
médicaments. Un
moment d’inattention
lors de l’utilisation
d’un outillage
électrique peut être
la cause de graves
blessures corporelles.
• EXPLOSION
HAZARD Never use
tool in an explosive
atmosphere or in
the presence of
combustible materials
suchasflammable
liquids, gases or dust.
• RIESGO DE
EXPLOSIÓN
Nunca utilice la
herramienta en una
atmósfera explosiva
o en presencia
de materiales
combustibles, como
líquidos, gases o
polvoinflamable.
• DANGER
D’EXPLOSION Ne
jamais utiliser l’outil en
atmosphère explosive
ou en présence
de matériaux
combustibles tels
que les liquides,
gaz ou poussières
inflammables.
TABLE OF CONTENTS TABLA DES MATERIAS TABLE DES MATIERES
employer’sresponsibilities...........2
safety Warnings.................... 3 - 5
tool Use ................................5 - 7
maintenance................................ 8
troUbleshooting......................... 9
technical specifications............ 10
fastener specifications............. 11
accessories................................11
limited Warranty........................12
responsabilidades del empleador.....2
avisos de segUridad................. 3 - 5
Use de la herramienta...............5 - 7
maintenimiento.............................. 8
identificación de fallas................. 9
especificaciones tecnicas.............10
especificaciones del sUjetador... 11
accesorios...................................11
garantía limitada......................... 12
responsabilites de l’employeUr.....2
avertissements de sécUrité......3 - 5
Utilisation dl’oUtil................5 - 7
entretien.................................... 8
dépannage...................................9
specifications techniqUes..........10
spécifications des attaches...... 11
accessoires...............................11
garantie limitée.........................12

4
SAFETY WARNINGS AVISOS
DE SEGURIDAD
AVERTISSEMENTS
DE SÉCURITÉ
• Never use oxygen,
carbon dioxide or any
other bottled gas as
a power source for
this tool; the tool will
explode and cause
serious injury.
• Nunca use oxígeno,
anhídrido carbónico
o cualquier otro gas
embotellado como
fuente de fuerza para
esta herramienta; la
herramienta explotará
y producirá lesiones
graves.
• N’utilisez jamais de
l’oxygène, du gaz
carbonique ou tout
autre gaz en bouteille
comme source
d’énergie pour cet
outil ; cela causerait
l’explosion de l’outil et
entraînerait de graves
blessures.
• Always assume
the tool contains
fasteners. Keep the
tool pointed away
from yourself and
others. No horseplay.
Respect the tool as a
working implement.
• Suponga siempre
que la herramienta
contiene sujetadores.
Mantenga la
herramienta de
modo que no apunte
hacia usted u otras
personas. Absténgase
de practicar juegos
rudos o bromas.
Respete a la
herramienta como
un implemento de
trabajo.
• Toujours supposer
que l’outil contient
encore des clous. Ne
pas le pointer vers
vous ou un tiers.
Pas de brutalité.
Respecter l’outil
comme instrument de
travail.
• Do not overreach.
Keep proper footing
and balance at all
times. Proper footing
and balance enable
better control of the
tool in unex-pected
situations.
• No se estire para
trabajar. Mantenga en
todo momento una
posición adecuada
y el equilibrio.
La posición y el
equilibrio adecuados
le permiten contrilar
mejor la herramienta
ante situaciones
inesperadas.
• Ne présumez pas
de vos forces.
Restez bien stable
et en équilibre à
tout moment. Une
position stable et
bien équilibrée vous
permettra de mieux
réagir à une situation
inattendue.
• Keep bystanders,
minors, and visitors
away while operating
a power tool.
Distractions can
cause you to lose
control.
• Mantenga s los
acompañantes,
menores y visitas
alsjados mientras
usted utiliza la
herramienta de motor.
Las distracciones
pueden hacer que
usted pierda el
control.
• Maintenez les
spectateurs, enfants
et visiteurs à l’écart
lorsque vous
utilisez de l’outillage
électrique. Toute
distraction risque de
vous faire perdre le
contrôle de votre outil.
Authorized
Service Center
SERVICE
• Tool service must
be performed only
by Authorized
Senco repair
personnel. Service
or maintenance
performed by
unqualifiedpersonnel
may result in a risk of
injury.
SERVICIO TÉCNICO
• Las tareas de
servicio técnico
de la herramienta
deben ser realizadas
sólo por personal
de reparaciones de
Sencoautorizado. Las
tareas de servicio
o mantenimiento
realizadas por
personalnoclificado
purden ocasionar
riesgos de lesiones.
ENTRETIEN
• L’entretien de l’outil
ne doit être assuré
que par du personnel
autoriséetqualifiéde
Senco. De l’entretien
assuré ou des
réparations effectuées
par du personnel
nonqualifiépeuvent
occasionner des
risques d’accident.

5
TOOL USE USE DE LA HERRAMIENTA UTILISATION D L’OUTIL
To Load:
• Place strip of
fasteners into
magazine with points
resting on fastener
guide. Use only
genuine SENCO
fasteners.
Para Cargar:
• Coloque la tira de
clavillos dentro de
la carrillera con la
punta descansando
sobre la guía. Use
solo sujetadores
SENCO genuinas.
Pour charger :
• Insérer la bande
de projectiles
dans le magasin
en s’assurant que
les pointes soient
posées contre le
guide inférieur.
Utiliser uniquement
desfinettesd’origine
SENCO.
• Push rail forward
until it latches. • Empuje el carril hacia adelante hasta
cerrario.
• Pousser le rail
jusqu’a encliquetage.
(A)
(B)
(C)
To drive fasteners:
This tool is equipped with
a secondary trigger.
• (A) Position tool
against work surface.
• (B) Using your
middlefinger,pull
secondary trigger
clear of primary
trigger.
• (C) Using your
firstfinger,pullthe
primary trigger to
actuate the tool.
WARNING: These tools
are not required to have a
workpiece contact. USE
CAUTION, as these
tools will drive a fastener
when the trigger is pulled.
Para hincar un clavo:
Esta herramienta está
equipada con un gatillo
secundario.
• (A) Coloque la
herramienta contra la
superficiedetrabajo.
• (B) Con ayuda de
su dedo medio,
destrabe el gatillo
secundario del gatillo
principal.
• (C) Con ayuda de
su dedo índice, jale
el gatillo principal
para accionar la
herramienta.
ADVERTENCIA:
Estas herramientas no
requiere de un elemento
de contacto. PROCEDA
CON PRECAUCIÓN,
ya que estas
herramientas hincarán
un clavo cuando jale el
gatillo.
Pour enfoncer les
attaches :
L’outil est équipé d’une
détente auxiliaire.
• (A) Placez l’outil
contre la surface de
travail.
• (B) À l’aide de votre
majeur, dégagez la
détente auxiliaire de
la détente principale.
• (C) À l’aide de votre
index, appuyez
sur la détente pour
actionner l’outil.
AVERTISSEMENT:
Il n’est pas nécessaire
que ces outils soient
en contact direct avec
la surface de travail.
FAITES PREUVE
DE PRUDENCE, car
ces outils enfoncent
une attache dès que la
détente est actionnée.
SAFETY WARNINGS AVISOS
DE SEGURIDAD
AVERTISSEMENTS
DE SÉCURITÉ
• For information on
the “SENCO Safety
First Program,”
contact your SENCO
representative.
• Para información
sobre el “Programa
de SENCO la
Seguridad es Primero”
comuníquese con
su representante de
SENCO.
• Prendre contact avec
votre représentant
SENCO tout
renseignement sur
“Le Programme
SENCO de Première
Urgence”.

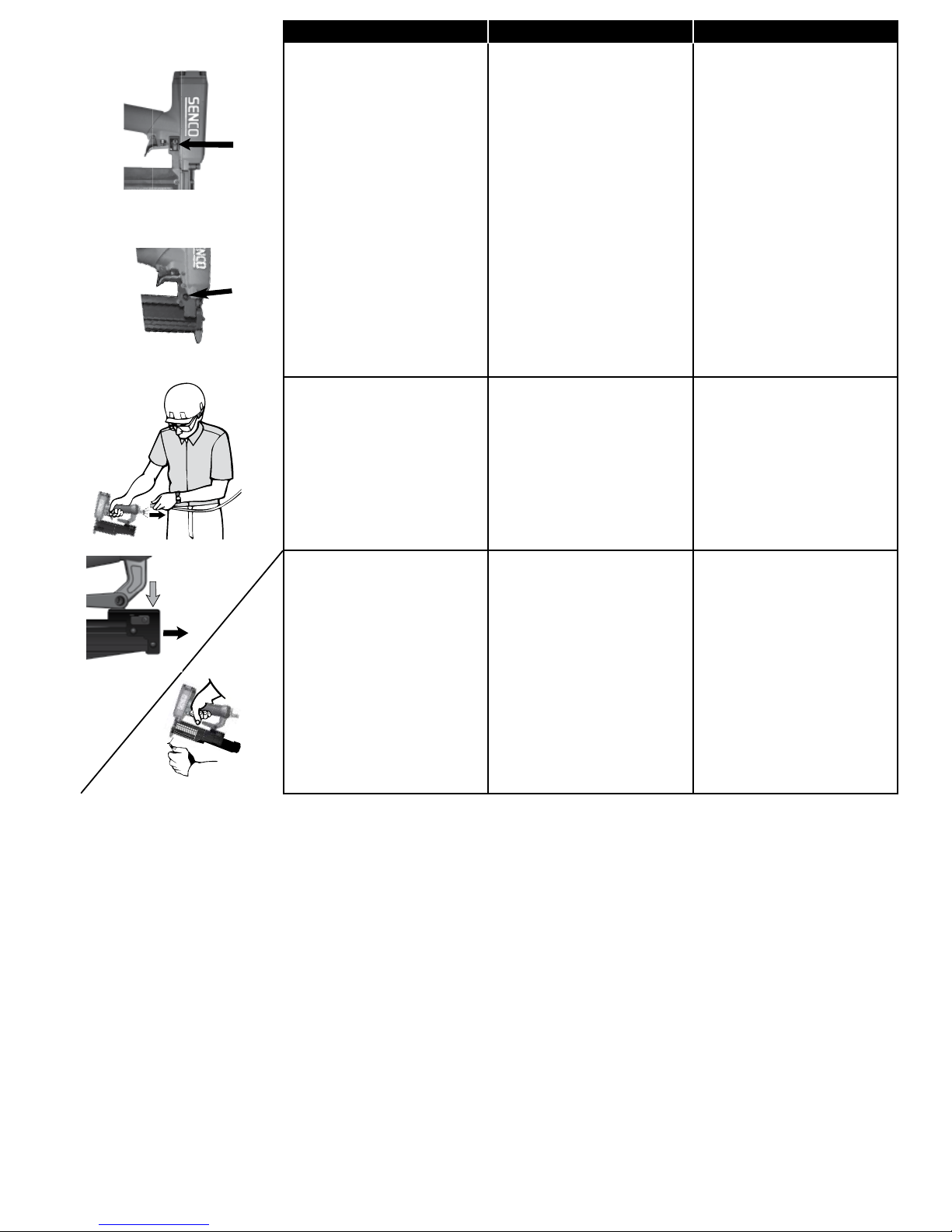

TOOL USE USE DE LA HERRAMIENTA UTILISATION D L’OUTIL
FinishPro®21LXP/23LXP:
FinishPro®23SXP, only:
NOTE: These tools are
equipped with a lockout
mechanism that activates
topreventdry-firingwhen
approximatelyonlyfive
fasteners remain.
• To continue
driving the last few
fasteners, while
pressing and holding
down the lockout
override button, pull
the trigger.
NOTA: Estas
herramientas cuentan
con un mecanismo de
seguridad que se activa
para prevenir que el arma
se active vacía cuando
quedan cinco clavos,
aproximadamente.
• Para hincar los
clavos que queden,
jale el gatillo dejando
presionado hacia
abajo el botón de
seguridad para
desactivarlo.
NOTA : Ces outils sont
équipés d’un dispositif
de verrouillage qui
s’active pour prévenir
le déclenchement à
vide lorsqu’il ne reste
qu’environ cinq attaches
dans le magasin.
• Pour enfoncer les
dernières attaches,
actionnez la détente
en enfonçant et
en maintenant
enfoncé le bouton
de contournement
du dispositif de
verrouillage.
• Should a fastener
jam occur,
disconnect air
supply.
• Si se produce un
atascamiento de
las sujetadores
desconecte el
suministro de aire.
• Au cas ou un
coinçagedefinettes
se produirait, coupez
l’arrivée d’air.
• Push latch and slide
rail open. Remove
fasteners.
• Remove jammed
fastener.
• Empuje el cerrojo
y deslice el carril
abriéndolo. Saque
las sujetadores.
• Remueva el
sujetador atascado.
• Remueva el
sujetador atascado.
• Enlevez le projectile
coinçé.
6

7
TOOL USE USE DE LA HERRAMIENTA UTILISATION D L’OUTIL
• If you are still
unable to remove
jammed fastener,
use the on-board
wrench to undo the
bottom two front
screws and remove
the front plate for
better access to the
jammed fastener.
WARNING:
Before removing the
front plate, make sure
the magazine is OPEN.
Removing the front
plate with the magazine
CLOSED could cause
fasteners to be ejected
under pressure.
• Si aún no puede
sacar el clavo
atascado, utilice
la llave incluida
para quitar los dos
tornillos en la parte
inferior y la placa
frontales para un
mejor acceso al
clavo atascado.
ADVERTENCIA:
Antes de quitar la placa
frontal, asegúrese de
que el cargador esté
ABIERTO. Quitar la placa
frontal con el cargador
CERRADO podría
provocar que los clavos
se expulsen bajo presión.
• Si vous ne parvenez
toujours pas à
retirer une attache
coincée, utilisez la
clé intégrée pour
dévisser les deux vis
frontales inférieures
et enlever la plaque
frontale pour accéder
plus facilement à
l’attache coincée.
AVERTISSEMENT:
Avant de retirer la plaque
frontale, assurez-vous
que le magasin est
OUVERT. Si vous retirez
la plaque frontale alors
que le magasin est
FERMÉ, des attaches
pourraient être éjectées
sous pression.
• Push rail forward
until it latches. • Empuje el carril hacia adelante hasta
cerrario.
» Pousser le rail
jusqu’a encliquetage.
• Keep the tool pointed
away from yourself
and others and
connect air to tool.
• Mantenga la
herramienta
apuntada en la
dirección opuesta
de usted y de otros
y conecte el aire a la
manguera.
• Maintenez l’outil
pointé à l’écart
d’autres personnes
et vous-même et
raccordez l’air à
l’outil.

MAINTENANCE MAINTENIMIENTO ENTRETIEN
• Read and
understand
“SAFETY
INSTRUCTIONS”
manual shipped with
this tool before using
tool.
• Antes de usar
la herramienta
lea y comprenda
el manual
“INSTRUCCIONES
DE SEGURIDAD”
despachado con
ella.
• Lisez et assimilez le
manuel “INstructions
de sécurité” livré
avec cet outil avant
de l’utiliser.
• All screws should
be kept tight. Loose
screws result in
unsafe operation
and parts breakage.
• Todos los
tornillos tienen
que mantenerse
apretados. Los
tornillos sueltos
pueden producir una
operación no segura
y quebraduras de
partes.
• Toutes les vis
doivent être
maintenues
serrées à fond.
Les vis desserrées
entraînent un
manque de sûreté
du fonctionnement
et la rupture de
pièces.
• With tool
disconnected, make
daily inspection
to assure free
movement of trigger.
Do not use tool if
trigger sticks or
binds.
• Con la herramienta
desconectada, haga
inspecciones diarias
para asegurar un
movimiento libre del
disparador. No use
la herramienta si el
disparador se pegan
o se atascan.
• L’outil étant
déconnecté de
l’arrivée d’air
comprimé, effectuez
une inspection
journalière pour
vous assurer le libre
mouvement de la
détente. N’utilisez
pas l’outil si la
détente colle ou se
coince.
• Squirt Senco
pneumatic oil (5
to 10 drops) into
the air inlet twice
daily. (Depending
on frequency of tool
use.) Other oils may
damage O-rings and
other tool parts.
• Aplique aceite
neumático Senco en
la entrada de aire
dos veces al día.
(Dependiendo en la
frecuencia de uso 5
A 10 Gotas.) Otros
aceites pueden
dañar los anillos en
“O” y otras piezas
de la herramienta.
• Avec une burette,
placer 5 à 10
gouttes d’huile
pneumatique
dans l’arrivée
d’air deux fois
par jour. (Dépend
de l’intensité de
l’utilisation de
l’appareil.) D’autres
huiles pourraient
endommager les
joints toriques et
d’autres pièces de
l’outil.
• Wipe tool clean daily
and inspect for wear.
Usenon-flammable
cleaning solutions
only if necessary–
DO NOT SOAK.
CAUTION:
Such solutions may
damage O-rings and
other tool parts.
• Solamente si
es necesario
use soluciones
para limpieza no
flamablés-NOLA
REMOJE.
PRECAUCIÓN:
Tales soluciones pueden
dañar los empaques
y otras partes de la
herramienta.
• Nettoyez l’outil
chaque jour à
l’aide d’un chiffon
et inspectez-le
pour déceler une
éventuelle usure.
Utilisez uniquement
des solvants non
inflammablesen
cas de nécessité-
NE LE FAITES PAS
TREMPER !
ATTENTION:
De tels produits peuvent
endommager les joints
et autres pièces de
l’appareil.
8

9
TROUBLESHOOTING IDENTIFICACIÓN DE FALLAS DÉPANNAGE
WARNING
Repairs other than those
described here should be
performed only by trained,
qualifiedpersonnel.Contact
SENCO for information at
1-800-543-4596.
Read and understand “SAFETY
INSTRUCTIONS” manual
shipped with this tool before
using tool.
ALERTA
Las reparaciones, fuera de
aquellas descritas aquí,
deben de ser llevadas a
cabo solamente por personal
entrenadoycalificado.
Póngase en contacto con
SENCO para información
1-800-543-4596.
Antes de usar la herramienta
lea y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD” despachado
con ella.
AVERTISSEMENT
Les réparations autres que
celles décrites ici doivent être
réalisées uniquement par du
personnelqualifiéayantreçu
la formation appropriée. Pour
toute information, prenez
contact avec SENCO par
téléphone en appelant Le
Distributeur agréé.
Lisez et assimilez le manuel
“INstructions de sécurité”
livré avec cet outil avant de
l’utiliser.
SYMPTOM SÍNTOMA SYMPTÔME
Airleakneartopoftool/ 
Sluggish operation.
El aire se escapa cerca
de la parte superior de la
herramienta/Operaciónlenta.
Fuite d’air près du sommet
del’outil/fonctionnementlent.
SOLUTION SOLUCIÓN SOLUTION
Verifyairsupply/tighten
screws.
Aprietelostornillos/Verifique
el suministro de aire.
Serrezlesvisàfond/vérifiez
l’alimentation en air.
SYMPTOM SÍNTOMA SYMPTÔME
Airleaknearbottomoftool/
Poor return.
El aire se fuga cerca de la
parte inferior de la herramienta
/Malretorno.
Fuite d’air près de la base
del’outil/retourinadéquat.
SOLUTION SOLUCIÓN SOLUTION
Cleantool/tightenscrews. Aprietelostornillos/Limpiéla
herramienta.
Serrezlesvisàfond/nettoyez
l’outil.
SYMPTOM SÍNTOMA SYMPTÔME
Other problems. Otros problemas. Autres problèmes.
SOLUTION SOLUCIÓN SOLUTION
Contact SENCO. Póngase en contacto con
SENCO.
Prenez contact avec SENCO.

TECHNICAL SPECIFICATIONS FINISHPRO 23SXP FINISHPRO 23LXP FINISHPRO 21LXP
Minimum to maximum operating pressure 70 - 100 70 - 110 70 - 110
Air Consumption (60 cycles per minute) ( scfm) 1.1 1.1 1.1

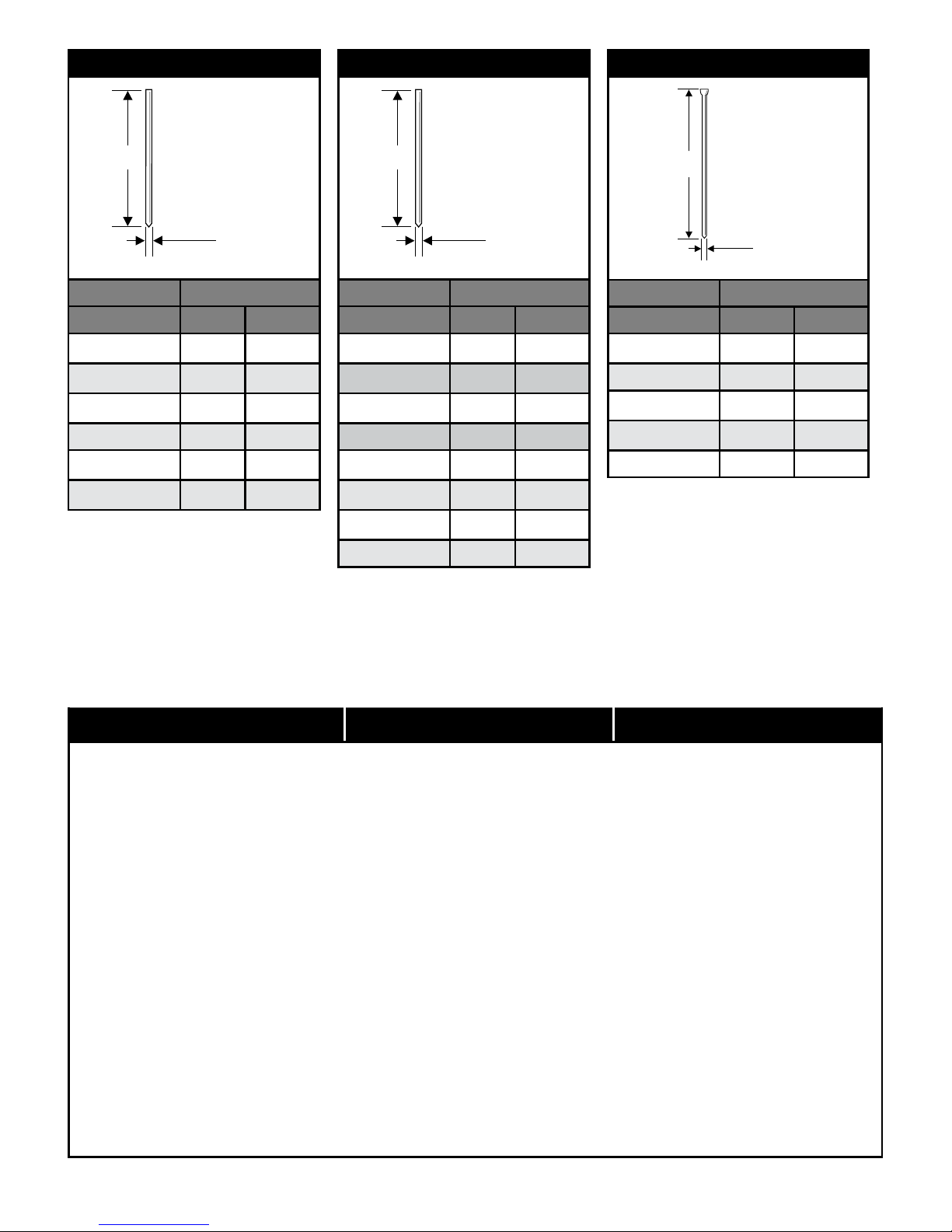

Air Inlet ¼¼¼
Maximum Speed (60 cycles per second) 555
Weight (Ilbs) 2.34 2.7 3.15
Fastener Capacity 1strip/100pins 1strip/100pins 1strip/200pins
Tool size: Height (in.) 7.72 8.9 8.9
Tool size: Length (in.) 9.53 9.53 10.16
Tool size: Width: Main Body (in.) 2.6 2.6 2.6
ESPECIFICACIONES TECNICAS FINISHPRO 23SXP FINISHPRO 23LXP FINISHPRO 21LXP
Presión de operación mínima y máxima 4,8–6,9 bar 4,8–7,6 bar 4,8–7,6 bar
Consumo de aire (60 ciclos por minuto)
( litre)
31.1 31.1 31.1
Entrada de aire ¼¼¼
Velocidad máxima (ciclos por segundo) 555
Peso (kg) 1.06 1.24 1.43
Capacidad de grapas por cargador 1strip/100pins 1strip/100pins 1strip/200pins
Tamaño de la herramienta: Altura (mm) 196 229 229
Tamaño de la herramienta: Longitud (mm) 242 242 258
Tamaño de la herramienta: Ancho (Cuerpo) (mm) 66 66 66
SPÉCIFICATIONS TECHNIQUES FINISHPRO 23SXP FINISHPRO 23LXP FINISHPRO 21LXP
Pression de travail min. et max. 4,8–6,9 bar 4,8–7,6 bar 4,8–7,6 bar
Consommation d’air (60 cycles par minute)
( litre)
31.1 31.1 31.1
Admission d’air ¼ ¼ ¼
Vitesse maximum (cycles par seconde) 5 5 5
Poids (kg) 1.06 1.24 1.43
Capacité de projectiles par magasin 1strip/100pins 1strip/100pins 1strip/200pins
Dimensions de l’outil: hauteur
(mm) 196 229 229
Dimensions de l’outil: longueur
(mm) 242 242 258
Dimensions de l’outil: largeur: corps de
l’appareil)
(mm)
66 66 66
10
