Solo 425 Classic User manual

9 425 167 07/2013
de
en
fr
es
it
nl
425 / 475 // 435 / 485 // 473D / 473P
Originalbetriebsanleitung
Gebrauchsanweisung /
Ersatzteilliste
Translation of the original
instructions
Instruction manual /
List of spare parts
Traduction de la notice originale
Instructions d'emploi /
Liste de pièces de recharge
Traducción del manual original
Manual del usario /
Lista de piezas de recambio
Traduzione delle istruzioni originali
Istruzioni d'impiego /
Lista dei pezzi di ricambio
Vertaling van de oorspronkelijke
gebruiksaanwijzing
Gebruiksaanwijzing / onderdelenlijst
Rückenspritze
Backpack sprayer
Pulvérisateur à dos
Pulverizador
de mochila
Spruzzatore
a zaino
Rugspuit
Achtung!
Lesen Sie vor der ersten Inbetriebnahme
diese Gebrauchsanweisung gründlich
durch und beachten Sie unbedingt die
Sicherheitsvorschriften!
Attention!
Read this instruction manual carefully before
first operation and strictly observe the safety
regulations!
Attention !
Lire attentivement le présent manuel avant
la première mise en service et observer
impérativement les consignes de sécurité !
Atención!
¡Lea atentamente este manual de empleo
antes de la primera puesta en funciona-
miento y respete imprescindiblemente las
prescripciones de seguridad!
Attenzione!
Prima della prima messa in funzione
leggere a fondo le presenti istruzioni per
l'uso e osservare assolutamente le norme di
sicurezza!
Attentie!
Lees vóór de eerste inbedrijfstelling deze
handleiding zorgvuldig door en let absoluut
op de veiligheidsvoorschriften!
Pulverizador
d
e moc
hil
a
S
p
ruzzator
e
a za
i
n
o
Ru
g
s
p
ui
t
Ate
n
c
i
ó
n
!

1
3
5
2
4
0RQWDJHDQOHLWXQJ
3XPSKHEHO'3

6 7
8 9
10 11
$VVHPEO\,QVWUXFWLRQRI3XPS/HYHU'3
0R H µDVVHPEODJHOHYLHU HSXOYpULVDWHXU'3
,QVWUXFFLyQHV HHQVDPEODMH HSDODQFD HPDQR'3
0DQXDOH LPRQWDJJLROHYDSRPSD'3
0RQWDJHKDQ OHL LQJSRPSKHIERRP'3



- DEUTSCH - Rückenspritze 425 / 475 // 435 / 485 // 473D / 473P
DEUTSCH 2
Gebrauchsanweisung
Originalbetriebsanleitung
Achtung!
Lesen Sie vor der ersten Inbetrieb-
nahme diese Gebrauchsanweisung gründlich
durch und beachten Sie unbedingt die
Sicherheitsvorschriften!
Um die Funktion und die Leistungsfähigkeit dieses
Gerätes über lange Zeit zu erhalten, sollten Sie die
Betriebs- und Wartungsanweisungen genau
beachten.
Sollten Sie nach dem Studium dieser Gebrauchs-
anweisung noch weitergehende Fragen haben,
steht Ihnen Ihr SOLO-Händler gerne zur
Verfügung.
EG-Konformitätserklärung
Die EG-Konformitätserklärung auf separatem Bei-
blatt ist Bestandteil dieser Gebrauchsanweisung.
Nationale Vorschriften
Die Rückenspritze kann nationalen Vorschriften zur
regelmäßigen Überprüfung durch bezeichnete
Stellen unterliegen, wie sie in der Richtlinie
2009/128/EG1vorgesehen sind.
Verpackung und Entsorgung
Bewahren Sie die Originalverpackung zum Schutz
vor Transportschäden für den Fall eines Versandes
oder Transportes auf.
Wird das Verpackungsmaterial nicht mehr benötigt
ist es entsprechend den örtlichen Bestimmungen
ordnungsgemäß zu entsorgen.
Verpackungsmaterialien aus Kartonagen sind
Rohstoffe und somit wieder verwendungsfähig
oder können dem Rohstoffkreislauf zurückgeführt
werden.
Nach Ablauf der Betriebsfähigkeit ist das Gerät
entsprechend den örtlichen Bestimmungen
ordnungsgemäß zu entsorgen.
1Richtlinie 2009/128/EG des Europäischen Parla-
ments und des Rates vom 21. Oktober 2009
über einen Aktionsrahmen der Gemeinschaft für
die nachhaltige Verwendung von Pestiziden
Symbole
Folgende Symbole werden am Gerät und in dieser
Gebrauchsanweisung verwendet:
Gebrauchsanweisung gründlich lesen.
GEFAHR! Bei Nichtbeachten der
Gebrauchsanweisung kann es zu
lebensgefährlichen Verletzungen kommen.
Vorschriftsmäßige Schutzkleidung tragen.
Schutzhandschuhe tragen.
Gesichtsschutz (z. B. Schutzbrille) tragen.
Atemschutzmaske tragen.
Rauchen verboten.
Kein offenes Feuer.
Mindestabstand zu anderen
Personen: 15 m
Herstellungsmonat
Herstellungsjahr
Im Interesse der ständigen Weiterentwicklung
unserer Geräte müssen wir uns Änderungen des
Lieferumfangs in Form, Technik und Ausstattung
vorbehalten.
Wir bitten auch um Verständnis, dass aus Angaben
und Abbildungen dieser Anleitung keine Ansprüche
abgeleitet werden können.

Inhaltsverzeichnis / 1 Lieferumfang
DEUTSCH 3
Inhaltsverzeichnis
1 Lieferumfang .............................................................................................................................................3
2 Sicherheitsvorschriften............................................................................................................................4
2.1 Bestimmungsgemäßer Gebrauch / Anwendungsbereiche 4
2.2 Allgemeine Sicherheitshinweise 4
2.3 Sicherer Umgang mit Spritzmitteln 5
2.4 Arbeitskleidung / Persönliche Schutzausrüstung (PSA) 5
2.5 Beim Gerätetransport 6
2.6 Vor und bei der Arbeit 6
2.7 Bei Wartung, Reparatur und Aufbewahrung 6
3 Arbeitsvorbereitung .................................................................................................................................7
3.1 Zusammenbau 7
3.2 Spritzdüsen, Filtereinsatz und Einfüllsieb 7
3.3 Druckeinstellung 8
3.4 Messing-Baumstrahlrohr 8
3.5 Tragegurte 8
3.6 Testlauf 8
4 Spritzmittel ansetzen und Spritzmitteltank befüllen..............................................................................8
5 Anwendung der Rückenspritze ...............................................................................................................9
5.1 Spritzen 9
5.2 Restmenge des Spritzmittels / Beenden des Spritzvorgangs 10
6 Wartung, Reinigung und Aufbewahrung ..............................................................................................10
6.1 Testlauf 10
6.2 Überprüfung der Düsen und des Filtereinsatzes
durch Ermitteln der Spritzmittel-Ausbringmenge 10
6.3 Spritzdüse und Filtereinsatz wechseln 11
6.4 Deckeldichtung fetten 11
6.5 Manschette und Kolben fetten (nur bei 425, 435 und 473P) 11
6.6 Spritzmitteltank entleeren und spritzmittelführende Teile reinigen 11
6.7 Stilllegung und Aufbewahrung 11
6.8 Wartungsplan 12
7 Technische Daten ...................................................................................................................................13
8 Typenschild.............................................................................................................................................13
9 Ersatzteilliste...........................................................................................................................................14
10 Verschleißteile ......................................................................................................................................15
11 Garantie .................................................................................................................................................15
12 Düsenübersicht.....................................................................................................................................16
1 Lieferumfang
xGrundgerät mit Handventil am Druckschlauch vormontiert
xSpritzrohr mit vormontiertem Düsenaufsatz
xBehälterdeckel
xVerschlussstopfen mit O-Ring (16x3 mm; nicht bei Modell 473)
xLX-Pumphebel mit
– 2 Scheiben (16,5x24x1 mm)
– 1 Schraube M8 x 30 mm
– 1 Scheibe 8,4 mm
– 1 Mutter M8
xTragegurte
xAlternative Düse mit zugehörendem Dichtring
xAufkleber für Tankinhalt: Herbizide, Fungizide und Insektizide
xDiese Gebrauchsanweisung, EG-Konformitätserklärung auf separatem Beiblatt

2 Sicherheitsvorschriften
DEUTSCH 4
2 Sicherheitsvorschriften
2.1 Bestimmungsgemäßer Gebrauch /
Anwendungsbereiche
xDiese Rückenspritze darf ausschließlich zum
Ausbringen von zugelassenen, flüssigen
Pflanzenschutz-, Schädlingsbekämpfungs- und
Unkrautvernichtungsmitteln sowie Flüssigdün-
gern, die im autorisierten Fachhandel erhältlich
sind, sowie zum Ausbringen von sauberem
Wasser benützt werden.
xDie Hinweise der Spritzmittelhersteller sind
unbedingt zu beachten.
xWir empfehlen, nur die vom BVL (Bundesamt für
Verbraucherschutz und Lebensmittelsicherheit in
Deutschland) zugelassenen Spritzmittel zu
verwenden.
xDie Rückenspritze darf nur im Ackerbau, in
Baumschulen und Forstbetrieben, im Obst-,
Wein- und Gemüseanbau, im Haus- und
Gartenbereich sowie für Unterglaskulturen bei
ausreichender Be- und Entlüftung eingesetzt
werden.
xFür alle anderen Zwecke, wie zum Beispiel zum
Sprühen von Lacken oder zum Ausbringen von
anderen Mitteln als den o. g. Flüssigkeiten, darf
die Rückenspritze nicht verwendet werden!
Insbesondere dürfen keine aggressiven, säure-
oder lösungsmittelhaltigen Flüssigkeiten,
Desinfektions- und Imprägnierungsmittel
ausgebracht werden.
xVerwenden Sie keine Flüssigkeiten mit
Temperaturen über 40 °C.
xUm dem Anwender in Verbindung mit dem
Spritzmittelhersteller die Prüfung der Werkstoff-
beständigkeit zu ermöglichen, geben wir auf
Anfrage die an der Rückenspritze verwendeten
Werkstoffe bekannt.
2.2 Allgemeine Sicherheitshinweise
Lesen Sie diese Gebrauchsanweisung
vor der ersten Inbetriebnahme aufmerk-
sam durch und bewahren Sie sie sicher auf. Ver-
wenden Sie dieses Gerät mit besonderer Vorsicht.
Das Missachten der Sicherheitshinweise kann
lebensgefährlich sein.
Halten Sie sich auch an die Unfallverhütungs-
vorschriften der Berufsgenossenschaften.
Wer die Sicherheits-, Gebrauchs- oder Wartungs-
hinweise missachtet, haftet auch für alle dadurch
verursachten Schäden und Folgeschäden.
Die Gebrauchsanweisung muss ständig am
Einsatzort des Gerätes verfügbar sein.
Sie ist von jeder Person zu lesen, die mit Arbeiten
mit und an dem Gerät (auch zur Wartung, Pflege
und Instandsetzung) beauftragt ist.
xWenn Sie zum ersten Mal mit einem solchen
Gerät arbeiten, lassen Sie sich den sicheren
Umgang von einem SOLO-Fachhändler zeigen
und erklären.
xKinder und Jugendliche unter 18 Jahren dürfen
mit diesem Pflanzenschutzgerät nur unter
Aufsicht arbeiten.
xHalten Sie Personen und Tiere vom Arbeits-
bereich fern. Niemals in Richtung anderer
Personen, Tiere und Gegenstände, die
beschädigt werden können, spritzen. Bedenken
Sie, dass durch die hohe Austrittsgeschwindig-
keit an der Spritzdüse auch Gegenstände hoch
geschleudert und zu Gefahrenquellen werden
können. Der Benutzer ist verantwortlich für
Gefahren oder Unfälle, die gegenüber anderen
Personen und deren Eigentum auftreten.
xDieses Gerät darf nur an Personen ausgeliehen
bzw. weitergeben werden, die mit diesem Typ,
seiner Bedienung und der Gebrauchsanweisung
vertraut sind. Geben Sie stets diese Gebrauchs-
anweisung mit.
xWenn Sie mit diesem Gerät arbeiten, sollten Sie
in guter Verfassung, ausgeruht und gesund sein.
Arbeiten Sie nicht mit dem Gerät, wenn Sie
müde oder krank sind.
xUnter dem Einfluss von Alkohol, Drogen oder
Medikamenten, die das Reaktionsvermögen
beeinflussen können, darf dieses Gerät nicht
benutzt werden.
xNehmen Sie keine Änderungen an bestehenden
Sicherheitseinrichtungen und Bedienteilen vor.
xDas Gerät darf nur in betriebssicherem Zustand
benutzt werden. Es ist vor jeder Benutzung
gemäß Kap. 6.8 daraufhin zu überprüfen.
xBeschädigte Teile unverzüglich ersetzen. Dafür
nur SOLO-Originalersatzteile verwenden.
xEs dürfen nur Zubehör und Anbauteile verwen-
det werden, die von uns geliefert und ausdrück-
lich für den Anbau freigegeben sind.
xDer zuverlässige Betrieb und die Sicherheit
Ihres Gerätes hängen auch von der Qualität der
verwendeten Ersatzteile ab. Nur SOLO-Original-
ersatzteile verwenden. Nur SOLO-Original-
ersatzteile stammen aus der Produktion des
Gerätes und garantieren daher höchstmögliche
Qualität in Material, Maßhaltigkeit, Funktion und
Sicherheit. SOLO-Originalersatz- und -zubehör-
teile erhalten Sie bei Ihrem SOLO-Fachhändler.
Er verfügt auch über die notwendigen Ersatzteil-
listen, um die benötigten Ersatzteilnummern zu
ermitteln und wird laufend über Detailverbesse-
rungen und Neuerungen im Ersatzteilangebot
informiert. Bitte beachten Sie, dass bei der Ver-
wendung von Nichtoriginalteilen eine Garantie-
leistung nicht möglich ist.

2 Sicherheitsvorschriften
DEUTSCH 5
xWenn das Gerät nicht benutzt wird, ist es so
sicher abzustellen, dass niemand gefährdet
wird. Das Gerät gemäß den Angaben in Kap. 6.6
zur Lagerung vorbereiten. Unbefugten Zugang
ausschließen.
2.3 Sicherer Umgang mit Spritzmitteln
xDie Kontamination der Umwelt, des Wasser-
leitungsnetzes und/oder der Kanalisation mit
Spritzmittel und Reiniger ist zu vermeiden!
Durch geeignete Vorgehensweisen und Auffang-
behälter ist sicherzustellen, dass beim Mischen,
Einfüllen, Anwenden, Entleeren, Reinigen,
Warten und Transport keine Kontamination
stattfindet.
xSpritzmittel und Reiniger dürfen auf keinen Fall –
auch nicht durch Rücksog beim Befüllen – in das
Wasserleitungsnetz gelangen, der öffentlichen
Kanalisation zugeführt, auf Ödlandflächen
ausgebracht, natürlichen Gewässern zugeführt
oder dem Hausmüll beigegeben werden.
Spritzmittel und Reiniger bzw. die Reste von
Spritzmitteln und Reinigern immer in einem
geeigneten Behälter auffangen und bei den
Sammelstellen für Haushaltschemikalien
abgeben. Auskünfte zu Sammelstellen für
Haushaltschemikalien sind bei den kommunalen
Verwaltungsstellen zu erfragen.
xVermeiden Sie direkten Kontakt mit Spritzmit-
teln. Bei Haut- oder Augenkontakt mit gesund-
heitsgefährdenden Spritzmitteln betroffene Kör-
perteile sofort mit reichlich sauberem Wasser
ab- bzw. ausspülen, mit Spritzmittel durchnässte
Kleidung sofort wechseln und umgehend einen
Arzt aufsuchen.
xEssen und trinken Sie nicht während des
Umgangs mit Spritzmitteln.
xSollte Ihnen bei der Arbeit übel werden, oder
sollten Sie übermäßig ermüden, sofort die Arbeit
beenden. Sollte dieser Zustand anhalten, sofort
den Arzt aufsuchen.
xErlauben sie niemals Kindern oder Personen,
die mit dem Umgang mit Spritzmitteln nicht
vertraut sind, das Arbeiten mit Spritzmitteln.
xBei Wechsel des Spritzmittels müssen der
Spritzmitteltank und alle spritzmittelführenden
Teile gereinigt werden. Die Rückenspritze nach
dem Reinigen des Spritzmitteltanks und vor dem
Einfüllen des neuen Spritzmittels, erst mit klarem
Wasser betreiben, um Rückstände aus der
Pumpe und den Schläuchen auszuspülen.
Eventuelle chemische Reaktionen werden
dadurch vermieden.
xNicht in engen oder geschlossenen Räumen
spritzen – Vergiftungsgefahr durch Spritzmittel.
Pflanzenschutzgeräte dürfen z. B. in Gewächs-
häusern nur dann eingesetzt werden, wenn für
ausreichende Be- bzw. Entlüftung gesorgt ist.
Die behandelten Gewächshäuser sind zu kenn-
zeichnen. Ein Wiederbetreten ist erst nach
gründlicher Lüftung zu empfehlen.
xBeim Arbeitsende das Gerät gemäß Kap. 6.6 zur
Lagerung vorbereiten, Gesicht und Hände
gründlich mit Wasser und Seife reinigen,
Arbeitskleidung ablegen und regelmäßig
waschen. Verbleibende Reste von Spritzmittel
können zu Korrosion und damit zur Beschädi-
gung des Gerätes führen. Besonderes Augen-
merk gilt den Verschleißteilen wie Düsen, Filter
und Dichtungen.
2.4 Arbeitskleidung /
Persönliche Schutzausrüstung (PSA)
Zweckentsprechende, vorschriftsmäßige
Schutzkleidung, die alle Körperteile vor Kon-
takt mit Spritzmittel und vor hoch geschleuderten
Gegenständen schützt, ist zu tragen – Schutzhand-
schuhe, Gesichtsschutz (z. B. Schutzbrille), Fuß-
schutz, Körperschutz (z. B. Gummischürze), ggf.
Atemschutz.
xDie Kleidung soll zweckmäßig, d. h. enganlie-
gend, aber nicht hinderlich sein.
xTragen Sie feste Schuhe mit griffiger Sohle –
am besten Sicherheitsschuhe.
xTragen Sie Schutzhandschuhe mit
rutschfester Grifffläche.
xVerwenden Sie einen Gesichtsschutz
(z. B. Schutzbrille).
xBeim Arbeiten in dichten, hohen Pflanzen-
beständen, in Gewächshäusern, in Mulden
oder in Gräben, und bei der Verwendung
von gefährlichem Spritzmittel immer Atem-
schutzmaske verwenden.
xMit Spritzmittel durchnässte Arbeitskleidung
sofort wechseln.
xArbeitskleidung regelmäßig waschen.
xTragen Sie keinen Schal, keine Krawatte, keinen
Schmuck oder sonstige Kleidungsstücke, die
sich im Buschwerk oder in Ästen verfangen
können.

2 Sicherheitsvorschriften
DEUTSCH 6
2.5 Beim Gerätetransport
xUm Beschädigungen zu vermeiden und unter
Berücksichtigung der möglichen Gefahren im
Straßenverkehr ist das Gerät beim Transport in
Fahrzeugen gegen Umkippen und gegen
Herumfliegen durch Festschnallen zu sichern.
xDas Auslaufen von Spritzmittel ist auszuschlie-
ßen. Der Spritzmitteltank und alle spritzmittel-
führenden Schläuche und Rohre sind auf
Dichtheit zu überprüfen.
Am Besten vor dem Transport das Gerät gemäß
Kap. 6.6 zum Transport vorbereiten.
2.6 Vor und bei der Arbeit
xÜberprüfen Sie vor jedem Arbeitsbeginn das
komplette Gerät gemäß Kap. 6.8 auf
betriebssicheren Zustand.
xDer Spritzmitteltank und alle spritzmittelführen-
den Schläuche und Rohre sind auf Dichtheit zu
überprüfen.
xBei Unregelmäßigkeiten, erkennbaren Beschädi-
gungen, Undichtheiten oder eingeschränkter
Funktionstüchtigkeit beginnen Sie nicht mit der
Arbeit, sondern lassen Sie das Gerät umgehend
von einer Fachwerkstatt überprüfen.
xDas Gerät darf nur von einer Person be-
dient werden. Im Umkreis von 15 m dürfen
sich keine weiteren Personen aufhalten.
xAchten Sie vor dem Pumpen darauf, dass das
Handventil geschlossen ist. Richten Sie das
Spritzrohr auf einen freien Bereich.
xSorgen Sie in beengten Verhältnissen, in dich-
ten, hohen Pflanzenbeständen, in Gewächshäu-
sern, in Mulden oder in Gräben während der
Arbeit immer für ausreichenden Luftaustausch.
xBleiben Sie immer in Rufweite zu anderen Per-
sonen, die in einem Notfall Hilfe leisten können.
xLegen Sie rechtzeitig Arbeitspausen ein.
xEssen und trinken Sie nicht während der Arbeit
mit Spritzmitteln.
xRauchen Sie nicht am Arbeitsplatz.
xBeim Abschrauben des Spritzrohrs das Ende
nicht gegen sich oder andere Personen richten.
2.7 Bei Wartung, Reparatur und
Aufbewahrung
Führen Sie nur solche Wartungs- und Reparatur-
arbeiten selbst aus, die in dieser Gebrauchsanwei-
sung beschrieben sind. Alle anderen Arbeiten sind
von einer autorisierten Fachwerkstatt auszuführen.
Die Instandsetzung von modernen Geräten sowie
deren sicherheitsrelevanten Baugruppen erfordert
eine qualifizierte Fachausbildung und eine mit
Spezialwerkzeugen und Testgeräten ausgestattete
Werkstatt. Der Fachmann verfügt über die erforder-
liche Ausbildung, Erfahrung und Ausrüstung, Ihnen
die jeweils Kosten günstigste Lösung zugänglich
zu machen und hilft Ihnen mit Rat und Tat weiter.
xDas Gerät darf nicht in der Nähe von
offenem Feuer gewartet, repariert oder
aufbewahrt werden.
xVor allen Wartungs- und Reparaturarbeiten
muss das Gerät drucklos sein!
Halten Sie das Spritzrohr in den Spritzmitteltank
oder in einen geeigneten Auffangbehälter für
Spritzmittel und betätigen Sie das Handventil so
lange, bis keine Flüssigkeit mehr gefördert wird,
um den Behälter drucklos zu machen.
xDer Druckschlauch, das Handventil, das
Manometer (modellabhängig), das Spritzrohr
und der Düsenaufsatz dürfen nur im drucklosen
Zustand abgeschraubt werden.
xBei allen Reparaturen dürfen nur SOLO-
Originalersatzteile verwendet werden.
xAm Gerät dürfen keine Änderungen
vorgenommen werden, da hierdurch die
Sicherheit beeinträchtigt werden kann und
Unfall- und Verletzungsgefahr besteht!

3 Arbeitsvorbereitung
DEUTSCH 7
3 Arbeitsvorbereitung
3.1 Zusammenbau
Aus Versandgründen ist die Rückenspritze noch
nicht komplett montiert. Das Gerät darf nur in
komplett zusammengebautem Zustand in Betrieb
genommen werden!
(Abbildung beispielhaft, Ausstattung modellabhängig)
Der LX-Pumphebel kann sowohl links als auch
rechts angeschraubt werden.
Bei der Montage des LX-Pumphebels muss das
Halterohr (b) des LX-Pumphebels nach hinten
oben zeigen (bei Blickrichtung auf die Behälter-
beschriftung).

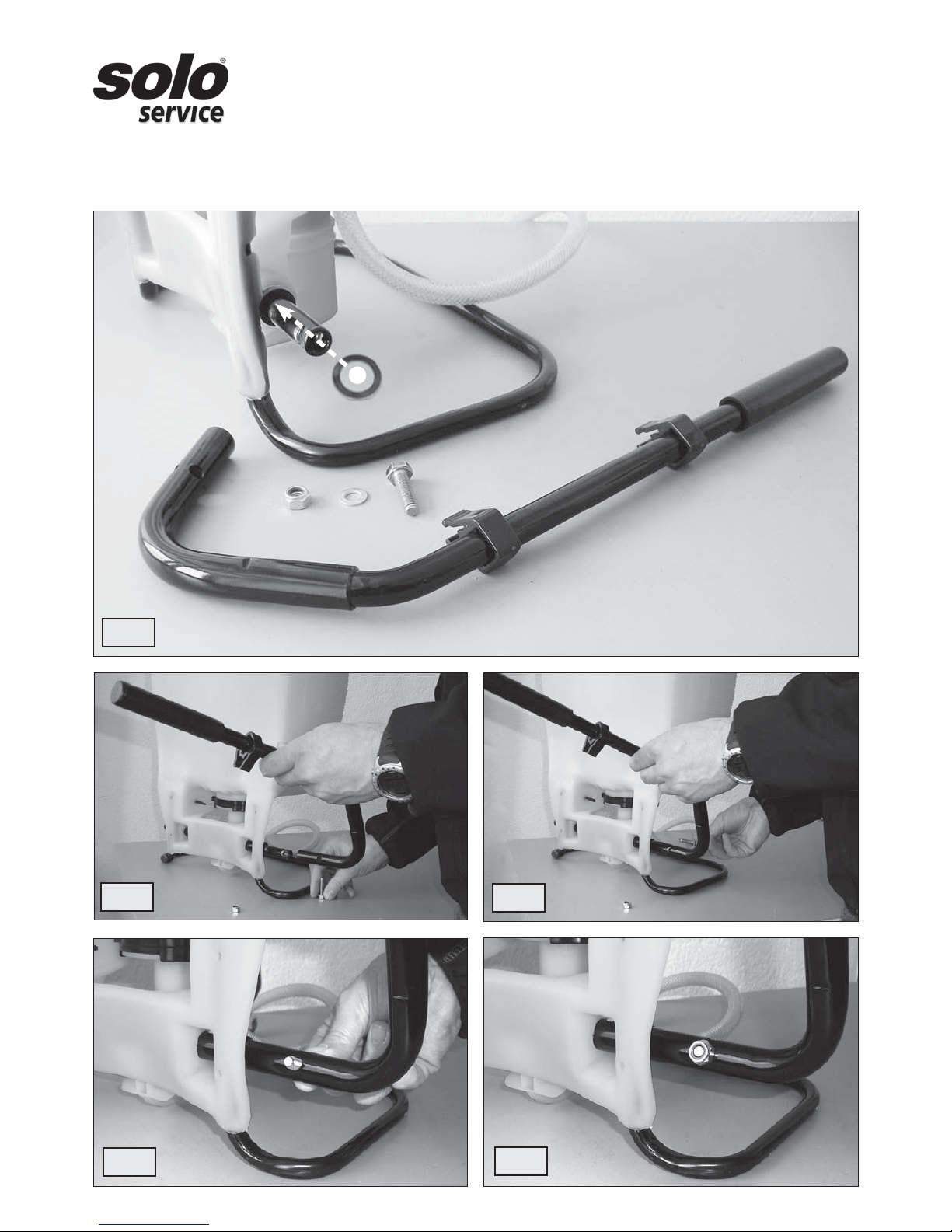

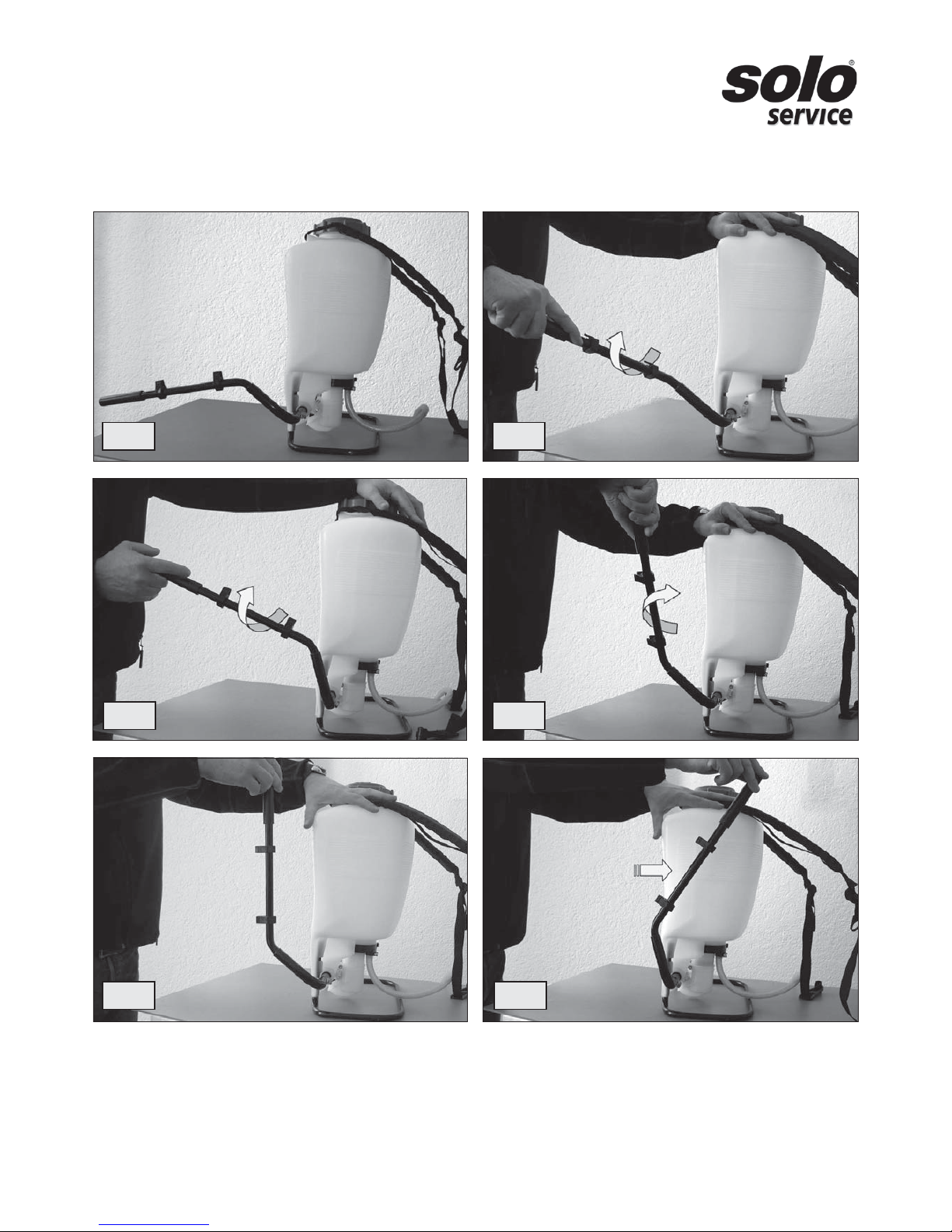

Montage des LX-Pumphebels:
Siehe "Montageanleitung Pumphebel"
Zum Abstellen des Gerätes kann der LX-Pump-
hebel (c) im Halterohr (b) nach oben gedreht und
das Spritzrohr in die zwei Klemmen (d) eingehängt
werden.
Zum Arbeiten den LX-Pumphebel (c) im Halte-
rohr (b) wieder nach unten drehen.
Sicherungsklammer (a) bei 473D, 475 und 485:
Werkseitig ist die Rückenspritze zur linksseitigen
Montage des LX-Pumphebels vormontiert (bei
Blickrichtung auf die Behälterbeschriftung, Fig. 1).
Soll der LX-Pumphebel auf der anderen Seite
montiert werden, ist die Sicherungsklammer (a)
entsprechend auf die gegenüberliegende Seite
umzumontieren.
Montage des Spritzrohrs:
xSetzen Sie die Überwurfmutter (e) gerade an
und schrauben Sie das Spritzrohr mit O-Ring
(16x3 mm) werkzeuglos handfest am Handventil
fest.
Außerhalb der Arbeit wird das Spritzrohr an den
beiden Halteklemmen (d) befestigt.
Montage des Manometers (modellabhängig):
xSchwarze Abdeckkappe vom Handventil
abschrauben.
xSchwarze Überwurfmutter aus dem Manometer-
Zubehörsatz am Handventil anschrauben.
xO-Ring in die Überwurfmutter einlegen und
Manometer werkzeuglos handfest in die
Überwurfmutter einschrauben.
3.2 Spritzdüsen, Filtereinsatz und Einfüllsieb
Als Standard-Spritzdüse ist eine rote Flachstrahl-
düse 04-F110 vormontiert.
Ausbringmenge: Siehe Kap. 12
Im Winkelstück ist vor der Spritzdüse ein Filter-
einsatz eingesetzt (Fig. 2, Maschenweite: 0,8 mm,
Best.-Nr.: 40 74 922 25).
Im Einfüllstutzen des Spritzmitteltanks ist ein
Einfüllsieb integriert (Maschenweite: 2,0 mm,
Bestell-Nr.: 42 00 166 25).
In dieser Rückenspritze dürfen nur die in Kap. 12
aufgeführten Spritzdüsen, der o. g. Original-
Filtereinsatz sowie das o. g. Original-Einfüllsieb
verwendet werden.
Spritzdüsen und Filtereinsatz wechseln:
Siehe Kap. 6.3
Fig. 1
Fig. 2
c
d
b
a(nur bei 473D,
475 und 485)
Herstellungsmonat/-jahr

3 Arbeitsvorbereitung / 4 Spritzmittel ansetzen und Spritzmitteltank befüllen
DEUTSCH 8
3.3 Druckeinstellung
Zur Regulierung der Ausbringmenge bzw. Tröpf-
chengröße lässt sich der Spritzdruck in Stufen im
Bereich von ca. 1–4 bar einstellen.
Die Druckeinstellung erfolgt vor dem Einfüllen der
Spritzbrühe durch Verdrehen der Verstellkappe (h)
über der Markierung am Windkessel.
Ist ein Spritzdruck über 4 bar erforderlich (nur bei
den Modellen 425 und 435), empfehlen wir, das
Verstellstück nach Ablassen des Überdrucks durch
den im Lieferumfang enthaltenen Stopfen (i)
SW 24 (Best.-Nr.: 42 00 215) zu ersetzen.
3.4 Messing-Baumstrahlrohr
Zum Behandeln von höheren Büschen oder
Bäumen ist ein Messing-Baumstrahlrohr (150 cm)
als Zubehör (Best.-Nr.: 49 00 528) erhältlich.
3.5 Tragegurte
Tragegurte beidseitig am Rahmen einrasten und
die Rückenspritze auf den Rücken nehmen.
Die Tragegurte sind mit Hilfe von Klemmschiebern
auf die erforderliche Länge einstellbar.
Durch Herunterziehen der beiden Gurt-Enden
werden die Tragegurte gestrafft.
Durch Anheben der beiden Klemmschieber werden
die Tragegurte wieder gelockert.
3.6 Testlauf
Zu Beginn der Spritzsaison und bei häufiger
Verwendung mindestens monatlich ist mit einem
Testlauf gemäß Kap. 6.1 das komplette Gerät zu
überprüfen.
4 Spritzmittel ansetzen und
Spritzmitteltank befüllen
Beachten Sie beim Umgang mit Spritzmittel
unbedingt die Sicherheitsvorschriften dieser
Gebrauchsanweisung (besonders Kap. 2.3) und die
Hinweise des Spritzmittelherstellers.
Spritzmittelmenge:
Spritzmittel nach den Vorschriften der Spritzmittel-
hersteller ansetzen.
Menge nach dem tatsächlichen Bedarf wählen.
Ansetzen von Spritzmitteln:
Spritzmittel nur im Freien ansetzen, niemals in
Wohnräumen, Stallungen oder Lagerräumen für
Lebens- und Futtermittel.
Spritzmittel niemals direkt im Spritzmitteltank
mischen.
Pulverförmige Spritzmittel:
xSpritzmittel in einem separaten Behälter
ansetzen, nicht im Spritzmitteltank!
xGut vormischen – erst dann in den
Spritzmitteltank einfüllen.
xSpritzmittel im Spritzmitteltank mit dem
Spritzrohr gut durchrühren.
Flüssige Spritzmittel:
xSpritzmitteltank 1/4 mit sauberem Wasser
befüllen.
xSpritzmittel im separaten Behälter nach
Angaben des Spritzmittelherstellers mit
sauberem Wasser vorvermischen.

4 Spritzmittel ansetzen und Spritzmitteltank befüllen / 5 Anwendung der Rückenspritze
DEUTSCH 9
xVorgemischtes Spritzmittel in den
Spritzmitteltank zugeben.
xNach Angaben des Spritzmittelherstellers mit
entsprechender Wassermenge auffüllen.
xSpritzmittel im Spritzmitteltank mit dem
Spritzrohr gut durchrühren.
Bei der Anwendung von Spritzmitteln, die aus
pflanzlichen Präparaten angesetzt sind, ist darauf
zu achten, dass die Flüssigkeit vor dem Einfüllen
schon vorgefiltert ist.
Spritzmitteltank befüllen:
Beim Befüllen des Spritzmitteltanks ist stets das im
Einfüllstutzen integrierte Einfüllsieb zu verwenden
und der Befüllvorgang während der gesamten
Dauer zu beaufsichtigen.
Eine direkte Verbindung zwischen Füllschlauch
und Inhalt des Spritzmitteltanks ist zu verhindern.
Auf der Seite des Spritzmitteltanks sind Markierun-
gen für das Füllvolumen angebracht.
Befüllen Sie den Tank maximal bis zur obersten
Markierung (maximale Füllmenge).
Ein Überlaufen des Spritzmitteltanks, Verunreini-
gung von öffentlichen Gewässern, Regen- und
Abwasserkanälen sind auszuschließen.
Verschüttetes Spritzmittel sofort abwischen.
Kennzeichnen des Inhalts
des Spritzmitteltanks:
Den jeweiligen Aufkleber
für Behälterinhalt
Herbizide, Fungizide oder
Insektizide am
Spritzmitteltank
anbringen.
Die Bezeichnung des
verwendeten Spritzmittels
muss am Gerät
angebracht werden und
ist bei jedem Wechsel des
Spritzmittels zu
aktualisieren.
ACHTUNG:
Niemals unterschiedliche Spritzmittel in den
Spritzmitteltank einfüllen. Beim Wechsel des
Spritzmittels den Spritzmitteltank und alle spritz-
mittelführenden Teile gründlich reinigen und mit
sauberem Wasser reichlich nachspülen.
Zur Reinigung empfehlen wir den SOLO-Pflanzen-
schutzgerätereiniger (Dosierflasche à 500 ml,
Bestell-Nr.: 49 00 600).
Niemals aggressive, säure- oder lösungsmittel-
haltige Reinigungsmittel (z. B. Benzin) verwenden.
5 Anwendung der Rückenspritze
Beachten Sie bei der Anwendung der
Rückenspritze die Sicherheitsvorschriften.
Kontrollieren Sie vor jedem Arbeitsbeginn die
gesamte Rückenspritze gemäß Kap. 6.8 auf
betriebssicheren Zustand.
5.1 Spritzen
xBeim Ausbringen des Spritzmittels muss durch
geeignete Maßnahmen und Vorgehensweisen
sichergestellt werden, dass die unbeabsichtigte
Freisetzung auf andere Flächen minimiert wird
und eine Abdrift in die Umgebung verhindert
wird.
xBeim Spritzen muss äußerst vorsichtig
vorgegangen werden.
xDas Gerät nicht bei Wind oder Regen einsetzen,
um eine großflächige Verteilung des
Spritzmittels zu vermeiden.
xVor Arbeitsbeginn Windrichtung prüfen und
Spritzrichtung windabgewandt vom Bediener
wählen.
xSpritzen Sie am besten in den Morgen- oder
Abendstunden, da es eher windstill ist.
xAchten Sie darauf, dass nur das benetzt wird,
was wirklich gespritzt werden soll.
xSpritzen Sie nicht in Richtung auf Personen,
Tiere, geöffnete Türen und Fenster, Autos oder
anderes, was durch Spritzmittel geschädigt
werden könnte.
xVerwenden Sie die für Ihre Anwendung
passende Spritzdüse.
Verwendbare Düsen: Siehe Kap. 12
xBeim Spritzen ist auf gleichmäßige Verteilung
und homogene Anlagerung des Spritzmittels auf
den zu behandelnden Flächen zu achten.
Pumpen und Spritzen:
Bringen Sie mit raschen Hebelbewegungen die
Pumpe zum Ansaugen.
Das Spritzrohr am Handventil in der Hand halten.
Zum Spritzen das Handventil betätigen (a).
Durch Loslassen des Handventils wird der
Spritzvorgang unterbrochen.

5 Anwendung der Rückenspritze / 6 Wartung Reinigung und Aufbewahrung
DEUTSCH 10

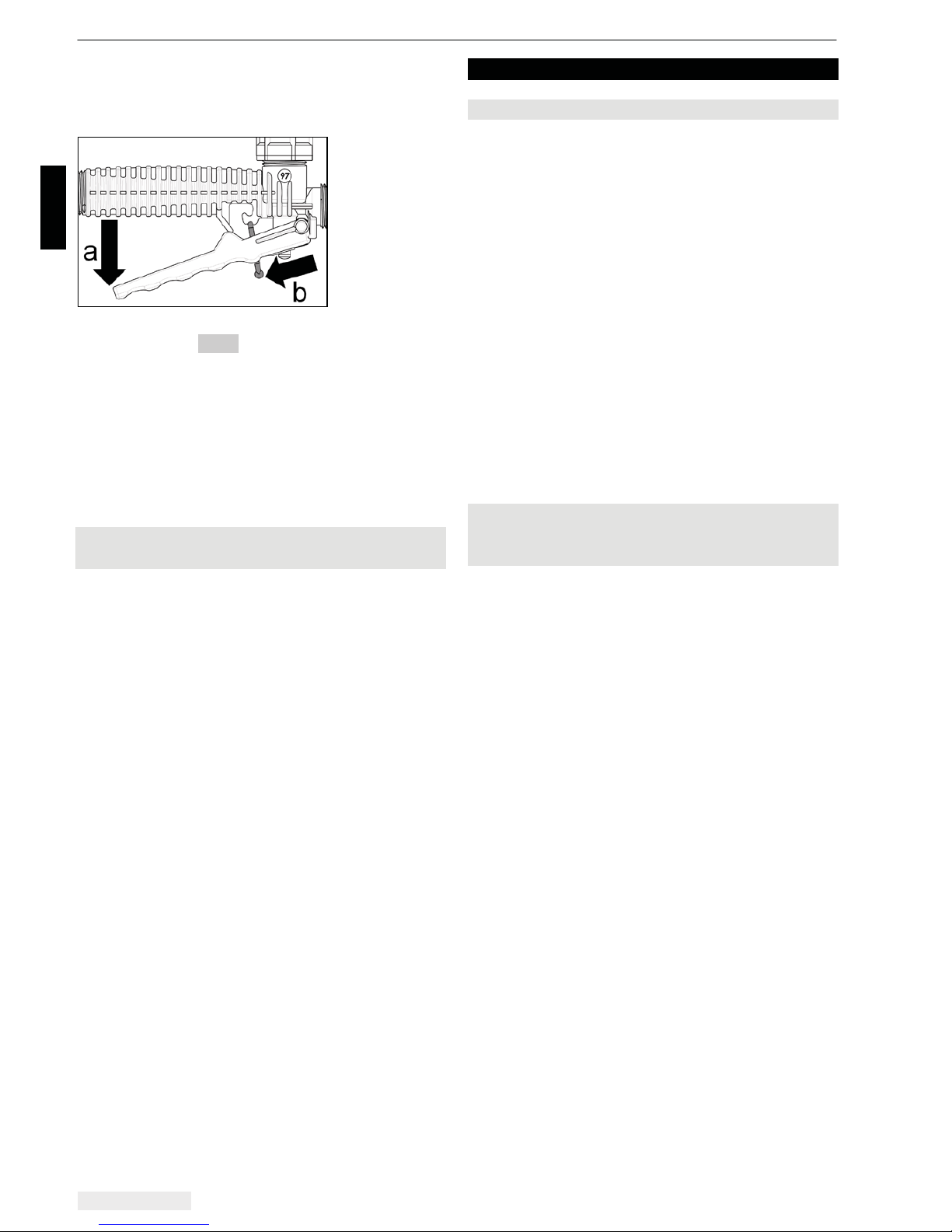

Gegen unbeabsichtigtes Spritzen kann das
Handventil in Ruheposition mit der roten Klammer
blockiert werden. Dazu den Bedienhebel leicht
abspreizen (a) und die Klammer einrasten (b).
Das Spritzrohr ist im Handventil – nach Lösen der
Überwurfmutter (Fig. 2, e) – drehbar. Dies ist nütz-
lich für die Unterblattspritzung.
Wird das Spritzmittel nicht ordnungsgemäß
ausgebracht, könnten Düse oder Filtereinsatz
verunreinigt oder beschädigt sein. Düse und
Filtereinsatz sind ggf. zu reinigen oder zu ersetzen.
Reinigung: Siehe Kap. 6.6
Ersetzen der Spritzdüse und des Filtereinsatzes:
Siehe Kap. 6.3
5.2 Restmenge des Spritzmittels /
Beenden des Spritzvorgangs
Sobald beim Spritzen mit der Rückenspritze Luft
mit aus der Düse austritt (Nebelschwaden
entstehen), ist der Spritzvorgang zu beenden. Im
Spritzmitteltank befindet sich dann noch eine
Restmenge von weniger als 200 ml. Wenn Sie kein
weiteres Spritzmittel nachfüllen wollen und das
Spritzen beenden wollen, ist diese verbleibende
Restmenge mit 2 Liter sauberem Wasser zu
verdünnen und auf der behandelten Fläche
auszubringen.
Beim Arbeitsende das Gerät gemäß Kap. 6.6 zur
Lagerung vorbereiten, Gesicht und Hände
gründlich mit Wasser und Seife reinigen,
Arbeitskleidung ablegen und regelmäßig waschen.
6 Wartung, Reinigung und Aufbewahrung
6.1 Testlauf
Mindestens zu Beginn der Spritzsaison und bei
häufiger Verwendung mindestens monatlich ist mit
einem Testlauf mit sauberem Wasser Folgendes
zu überprüfen:
xDichtigkeit aller Geräteteile bei maximal
zulässigem Druck bei geöffnetem und
geschlossenem Handventil
xFunktionstüchtigkeit aller Funktionsteile
(Handventil, LX-Pumphebel, Manometer
(modellabhängig))
xDosier- und Verteilungsgenauigkeit aller
verwendeten Düsen durch Ermitteln der
Spritzmittel-Ausbringmenge gemäß Kap. 6.2
Bei Unregelmäßigkeiten, Undichtheiten, erkenn-
baren Beschädigungen oder eingeschränkter
Funktionstüchtigkeit beginnen Sie nicht mit der
Arbeit, sondern lassen Sie das Gerät umgehend
von einer Fachwerkstatt überprüfen.
6.2 Überprüfung der Düsen und des
Filtereinsatzes durch Ermitteln der
Spritzmittel-Ausbringmenge
Befüllen Sie das Gerät bis zur Maximalmarke mit
sauberem Wasser, nehmen es in Betrieb und
spritzen genau eine Minute mit 2 bar Arbeitsdruck.
Danach messen Sie die Wassermenge ab, die Sie
zum Wiederauffüllen bis zur Maximalmarke
benötigen. Ihr Messwert ist die Ausbringmenge des
Gerätes in l/min beim gewählten Arbeitsdruck.
Die Ausbringmenge darf nicht mehr als 10 % von
dem im Kap. 12 angegebenen Wert abweichen.
Ist der Messwert zu klein, kann dies an Ablagerun-
gen in der Düse und/oder dem Filtereinsatz liegen.
Reinigen Sie die Teile und wiederholen Sie die
Überprüfung.
Ist der Messwert zu groß, kann Verschleiß oder
Beschädigung der Spritzdüse vorliegen.
Achten Sie bei der Überprüfung der Düsen auch
darauf, ob die Düse noch einen gleichmäßigen
Spritzfächer erzeugt.
Wenn die Ausbringmenge auch nach Reinigung
der Düse und des Filtereinsatzes zu klein ist, oder
wenn Düse oder Filtereinsatz verschlissen oder
beschädigt sind, sind Düse und/oder Filtereinsatz
durch SOLO-Originalersatzteile zu ersetzen.
Wechseln der Düse und des Filtereinsatzes:
Siehe Kap. 6.3

6 Wartung, Reinigung und Aufbewahrung
DEUTSCH 11
6.3 Spritzdüse und Filtereinsatz wechseln
In dieser Rückenspritze dürfen nur die in Kap. 12
aufgeführten Spritzdüsen sowie der Original-
Filtereinsatz (Best.-Nr.: 40 74 922 25,
Maschenweite: 0,8 mm) verwendet werden.
Spritzdüse und Filtereinsatz dürfen nur im druck-
losen Zustand gewechselt werden.
Halten Sie das Spritzrohr in den Spritzmitteltank
oder in einen geeigneten Auffangbehälter für
Spritzmittel und betätigen Sie das Handventil so
lange, bis keine Flüssigkeit mehr gefördert wird,
um den Behälter drucklos zu machen.
Spritzdüse oder Filtereinsatz wechseln:
xDüsenaufsatz mit sauberem Wasser abspülen.
xDüsenaufsatz auseinanderschrauben (Fig. 2).
xO-Ringe, Filtereinsatz und Spritzdüse mit
sauberem Wasser und weicher Bürste reinigen.
Spritzdüse nicht mit dem Mund ausblasen!
Düsen nicht mit harten Gegenständen reinigen!
xBisherige Düse durch neue Düse bzw.
bisherigen Filtereinsatz durch neuen
Filtereinsatz ersetzen.
xEinzelteile des Düsenaufsatzes wieder
zusammenschrauben (Fig. 2).
6.4 Deckeldichtung fetten
Sollte sich der Behälterdeckel schwer schließen
oder öffnen lassen, benetzen Sie den eingelegten
Dichtring mit Silikonfett.
6.5 Manschette und Kolben fetten
(nur bei 425, 435 und 473P)
Nach Demontage der Pumpeinrichtung oder beim
Einsatz einer neuen Kolbenmanschette ist sowohl
die Manschette als auch der Kolben mit einem
wasserbeständigen Schmierfett zu versehen.
6.6 Spritzmitteltank entleeren und
spritzmittelführende Teile reinigen
Spritzmitteltank, alle spritzmittelführenden Teile
und Einfüllsieb täglich nach Gebrauch und
besonders am Ende der Spritzsaison entleeren
und mit sauberem Wasser gut durchspülen.
Verbleibende Reste von Spritzmittel können zu
Korrosion und damit zur Beschädigung des
Gerätes führen. Besonderes Augenmerk gilt den
Verschleißteilen wie Düsen, Filter und Dichtungen.
Reinigungshinweise in der Gebrauchsanweisung
des Spritzmittels beachten.
Zur Reinigung empfehlen wir den SOLO-Pflanzen-
schutzgerätereiniger (Dosierflasche à 500 ml,
Bestell-Nr.: 49 00 600).
Niemals aggressive, säure- oder lösungsmittel-
haltige Reinigungsmittel (z. B. Benzin) verwenden.
Spritzmitteltank nach dem Reinigen im geöffneten
Zustand trocknen lassen.

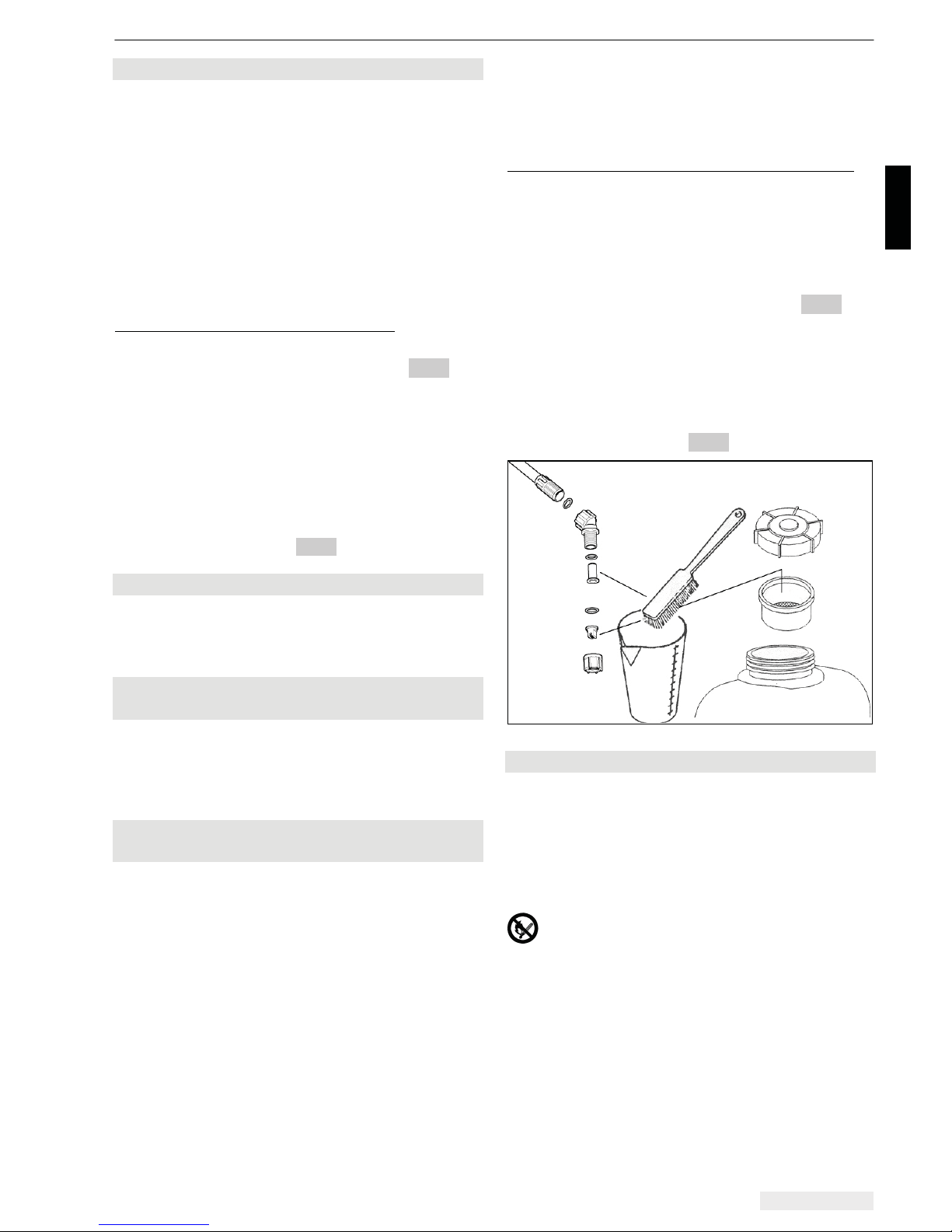

Spritzdüse, Filtereinsatz und Einfüllsieb reinigen:
xHalten Sie das Spritzrohr in den Spritzmitteltank
oder in einen geeigneten Auffangbehälter für
Spritzmittel und betätigen Sie das Handventil so
lange, bis keine Flüssigkeit mehr gefördert wird,
um den Behälter drucklos zu machen.
xDüsenaufsatz mit sauberem Wasser abspülen.
xDüsenaufsatz auseinanderschrauben (Fig. 2).
xO-Ringe, Filtereinsatz, Spritzdüse und Einfüll-
sieb mit sauberem Wasser und weicher Bürste
reinigen.
Spritzdüse nicht mit dem Mund ausblasen!
Düsen nicht mit harten Gegenständen reinigen!
xEinzelteile des Düsenaufsatzes wieder
zusammenschrauben (Fig. 2).
6.7 Stilllegung und Aufbewahrung
Das Gerät gemäß Kap. 6.6 zur Lagerung
vorbereiten.
Bewahren Sie das Gerät geschützt vor Sonnenlicht
an einem trockenen, frostfreien und sicheren Ort
bei einer Umgebungstemperatur bis max. 35 °C
auf.
Es dürfen keine offenen Feuerstellen oder
dergleichen in der Nähe sein.
Unbefugte Benutzung – besonders durch Kinder –
ausschließen.

6 Wartung, Reinigung und Aufbewahrung
DEUTSCH 12
6.8 Wartungsplan
Vor Arbeitsbeginn Nach Arbeitsende Bei Wechsel des Spritzmittels Bei Bedarf Monatlich Jährlich bzw. bei Saisonbeginn Nach Demontage der Pump- einrichtung und nach Einsatz einer neuen Kolbenmanschette
Gesamte Rückenspritze Auf betriebssicheren Zustand über-
prüfen:
xSichtkontrolle des Geräts
xDichtigkeit aller Geräteteile überprüfen
(bei maximal zulässigem Druck bei
geöffnetem und geschlossenem
Handventil)
xFunktionstüchtigkeit aller Funktionstei-
le überprüfen (LX-Pumphebel, Hand-
ventil, Manometer (modellabhängig))
X
Schlauchleitungen und
deren Verschraubungen
Sichtkontrolle X
Spritzmitteltank Sichtkontrolle X
Reinigen (Kap. 6.6) X X
Düsen und Filtereinsatz Reinigen (Kap. 6.6) X X X
Testlauf zur Überprüfung der Düsen und
des Filtereinsatzes durch Ermitteln der
Ausbringmenge (Kap. 6.2)
X*: Ein monatlicher Testlauf ist nur bei
häufiger Verwendung erforderlich.
X X* X
Einfüllsieb Sichtkontrolle X
Reinigen (Kap. 6.6) X X X
Deckeldichtung Fetten (Kap. 6.4) X X
Manschette und Kolben
(nur bei 425, 435 und
473P)
Fetten (Kap. 6.5) X
Bei Unregelmäßigkeiten, Undichtheiten, erkennbaren Beschädigungen oder eingeschränkter Funktions-
tüchtigkeit beginnen Sie nicht mit der Arbeit, sondern lassen Sie das Gerät umgehend von einer
Fachwerkstatt überprüfen.
Wenden Sie sich bei Fragen an Ihren Fachhändler.

7 Technische Daten / 8 Typenschild
DEUTSCH 13
7 Technische Daten
Modell 425 435 473P 473D 475 485
Spritzmitteltank: Volumen ("Total Vol." 1) l
Max. Füllmenge ("max. Vol." 1) l
15
13
22
20
12
10
12
10
15
13
22
20
Restmenge, ml
die das Gerät nicht mehr ordnungsgemäß ausbringt
< 200
Pumpsystem Kolbenpumpe Membranpumpe
Maximal zulässiger Betriebsdruck ("P max." 1) 4 bar;
mit Verschlussstopfen
bis 6 bar
4 bar
Windkesselinhalt l 1,3
Hubvolumen cm380
Zulässige Betriebstemperatur (T max." 1) °C 0–40
Spritzrohr (Material: PVC) Länge mm 500
Druckschlauch: Länge mm 1.300
Standard-Spritzdüse
Bestell-Nr.
Flachstrahldüse 04-F110, rot
40 74 263
Maximale Ausbringmenge ("max." 1) l/min
(mit Standard-Spritzdüse bei 4 bar)
1,85
Alternative Düse
(im Lieferumfang enthalten) Bestell-Nr.
Hohlkegeldüse 1,4 mm Ø, schwarz
40 74 755 + 40 74 756
Filtereinsatz: Maschenweite mm
Bestell-Nr.
0,8
40 74 922 25
Einfüllsieb: Maschenweite mm
Bestell-Nr.
2,0
42 00 166 25
Gewicht:
Betriebsfertig, ohne Spritzmittel ("m net." 1) kg
Betriebsfertig, mit max. Füllmenge ("m max." 1) kg
4,3
17,3
4,6
24,6
3,9
13,9
3,9
13,9
4,3
17,3
4,6
24,6
Abmessungen (ohne Spritzrohr und Druckschlauch,
mit LX-Pumphebel): Höhe mm
Breite mm
Tiefe mm
520
400
240
580
440
280
540
360
220
540
360
220
520
400
240
580
440
280
1Angaben auf dem Typenschild
8 Typenschild
a: Name und Anschrift des Herstellers
b: Typbezeichnung
c: Produktbezeichnung
d: Herstellungsmonat / -jahr
e: Gewicht (betriebsfertig, ohne Spritzmittel)
f: Gewicht (betriebsfertig, mit max. Füllmenge)
g: Maximale Füllmenge des Spritzmitteltanks
h: Volumen des Spritzmitteltanks
i: Maximal zulässiger Betriebsdruck
j: Maximal zulässige Betriebstemperatur
k: Maximale Ausbringmenge (mit Standard-
Spritzdüse bei max. Betriebsdruck)
b
c d
a
j
f
g
h
i
k
e

9 Ersatzteilliste
DEUTSCH 14
9 Ersatzteilliste

9 Ersatzteilliste / 10 Verschleißteile / 11 Garantie
DEUTSCH 15
Pos. Best.-Nr. Modell Bezeichnung
20 44 00 310 425/435/473P Zylinder+Kolben+Pleuel
25 44 00 311 425/435/473P Kolbenpumpe, komplett
55 44 00 221 475/485/473D Membranpumpe, komplett
75 42 00 279 425/475 Behälter-Gestell, 15 l
75 42 00 293 435/485 Behälter-Gestell, 20 l
75 42 00 401 473P/473D Behälter-Gestell, 12 l
90 42 00 166 25 Einfüllsieb
95 42 00 242 Behälterdeckel (enthält: Dichtring 99,5x113,5x3,8 mm,
Belüftungsdeckel und Ventilplatte)
98 43 00 340 Tragegurt (enthält: Befestigungshaken)
112 48 00 196 25 LX-Pumphebel (enthält: Handgriff, 2 Befestigungsklemmen)
116 00 64 234 PVC-Schlauch 10x3x1.300 mm
125 49 00 356 Zubehör Manometer-Schutz-Set
130 49 00 440 Handventil-Set
133 49 00 391 Spritzrohr 500 mm
135 49 00 574 Zubehör Düsensatz (enthält: 4 Flachstrahldüsen, 3 Hohlkegeldüsen
und 2 Pralldüsen)
140 49 00 442 425/435/473P Dichtungs-Set
140 49 00 443 475/485/473D Dichtungs-Set
10 Verschleißteile
Verschiedene Bauteile unterliegen gebrauchs-
bedingtem Verschleiß bzw. einer normalen
Abnutzung und müssen ggf. rechtzeitig ersetzt
werden.
Nachstehende Verschleißteile unterliegen nicht der
Herstellergarantie:
xAlle mit Spritzmittel in Berührung kommenden
Gummiteile
xSpritzdüse
xFilter
xDichtungen
11 Garantie
Wir garantieren eine einwandfreie Qualität und
übernehmen die Kosten für eine Nachbesserung
durch Auswechseln der schadhaften Teile im Falle
von Material- oder Herstellungsfehlern, die
innerhalb der Garantiezeit nach dem Verkaufstag
auftreten.
Bitte beachten Sie, dass in einigen Ländern
spezifische Garantiebedingungen gültig sind.
Fragen Sie im Zweifelsfall Ihren Verkäufer. Er ist
als Verkäufer des Produktes für die Garantie
verantwortlich.
Wir bitten um Ihr Verständnis, dass für folgende
Schadensursachen keine Garantie übernommen
werden kann:
xNichtbeachtung der Gebrauchsanweisung.
xUnterlassung von notwendigen Wartungs- und
Reinigungsarbeiten.
xVerschleiß durch normale Abnutzung
(insbesondere: Dichtungen, Membranen,
Manschetten, Düsen und Filter).
xVerwendung nicht zugelassener
Arbeitswerkzeuge.
xGewaltanwendung, unsachgemäße Behandlung,
Missbrauch oder Unglücksfall.
xEingriffe nicht sachkundiger Personen oder
unsachgemäße Instandsetzungsversuche.
xEigenmächtige Veränderungen am Gerät.
xVerwendung ungeeigneter Ersatzteile bzw.
Nichtoriginalteile, soweit diese den Schaden
verursachten.
xVerwendung nicht zugelassener Mittel im
Spritzmitteltank.
xSchäden, die auf Einsatzbedingungen aus dem
Vermietgeschäft zurückzuführen sind.
Reinigungs-, Pflege- und Einstellarbeiten werden
nicht als Garantieleistung anerkannt.
Jegliche Garantiearbeiten sind von einem unserer
autorisierten Fachhändler auszuführen.

12 Düsenübersicht
DEUTSCH 16
12 Düsenübersicht
Bezeichnung Best.-Nr.
Ausbring-
menge
l/min
Spritz-
druck
bar
Spritz-
winkel Verwendungszweck
Hohlkegeldüse
1 mm Ø, grau,
Material POM **
40 74 758
+ 40 74 756
0,40
0,55
1,0
2,0
50–70° Behandlung von Sträuchern,
Büschen und Bäumen
Hohlkegeldüse
1,4 mm Ø, schwarz,
Material POM *
40 74 755
+ 40 74 756
0,64
0,91
1,11
1,0
2,0
3,0
50–70°
Hohlkegeldüse
1,8 mm Ø, blau,
Material POM **
40 74 726
+ 40 74 756
0,88
1,25
1,53
1,0
2,0
3,0
50–70°
Pralldüse DT 1,0
gelb **
40 74 385 0,46
0,65
0,80
0,93
1,0
2,0
3,0
4,0
105° Hauptsächlich für Herbizide
mit geringem Spritzdruck
Pralldüse DT 2,0
rot **
40 74 386 0,91
1,29
1,60
1,85
1,0
2,0
3,0
4,0
105°
Pralldüse DT 2,5
braun **
40 74 514 1,14
1,61
2,01
2,32
1,0
2,0
3,0
4,0
110°
Hochstrahldüse,
regulierbar **
49 00 206
(Messing)
49 00 525
(Kunststoff)
0,44–1,10
0,55–1,45
0,66–1,75
0,75–1,95
1,0
2,0
3,0
4,0
Flachstrahldüse
015-F80, grün **
40 74 504 0,35
0,49
0,60
0,69
1,0
2,0
3,0
4,0
80° Flächen- und
Reihenspritzungen
Flachstrahldüse
02-F80, gelb **
40 74 501 0,46
0,65
0,80
0,92
1,0
2,0
3,0
4,0
80°
Flachstrahldüse
03-F80, blau **
40 74 506 0,69
0,98
1,20
1,39
1,0
2,0
3,0
4,0
80°
Flachstrahldüse
04-F110, rot *
40 74 263 0,92
1,31
1,60
1,85
1,0
2,0
3,0
4,0
110°
* im Lieferumfang des Spritzgerätes enthalten
** Zubehör

DEUTSCH 17
Für Ihre Notizen.

- ENGLISH - Backpack sprayer 425 / 475 // 435 / 485 // 473D / 473P
ENGLISH 2
Instruction manual
Translation of the original instructions
Caution!
Prior to operating the unit, please read
this instruction manual carefully, and most
importantly, observe all safety rules.
To ensure that your device will continue to work
properly and deliver optimum performance for
many years to come, ensure that you follow all
operating and maintenance instructions.
Your authorised SOLO dealer will be glad to assist
you with any questions.
EC declaration of conformity
The EC declaration of conformity on a separate
piece of paper forms part of these operating
instructions.
National requirements
The backpack sprayer may be subject to national
requirements for regular inspection by designated
bodies, as provided for in Directive 2009/128/EC1.
Packaging and disposal
Please keep the original packaging in order to
protect the equipment against transport damage in
case you ever need to ship it or transport it.
If the packaging materials are no longer required
then they must be disposed of properly in
accordance with applicable local regulations.
Cardboard packaging materials are raw materials
which can be recycled or reused.
At the end of the equipment’s service life, please
make sure that you dispose of it properly in
accordance with the official directives and
regulations that apply in your area.
1Directive 2009/128/EC of the European Parlia-
ment and of the Council of 21 October 2009
establishing a framework for Community action
to achieve the sustainable use of pesticides

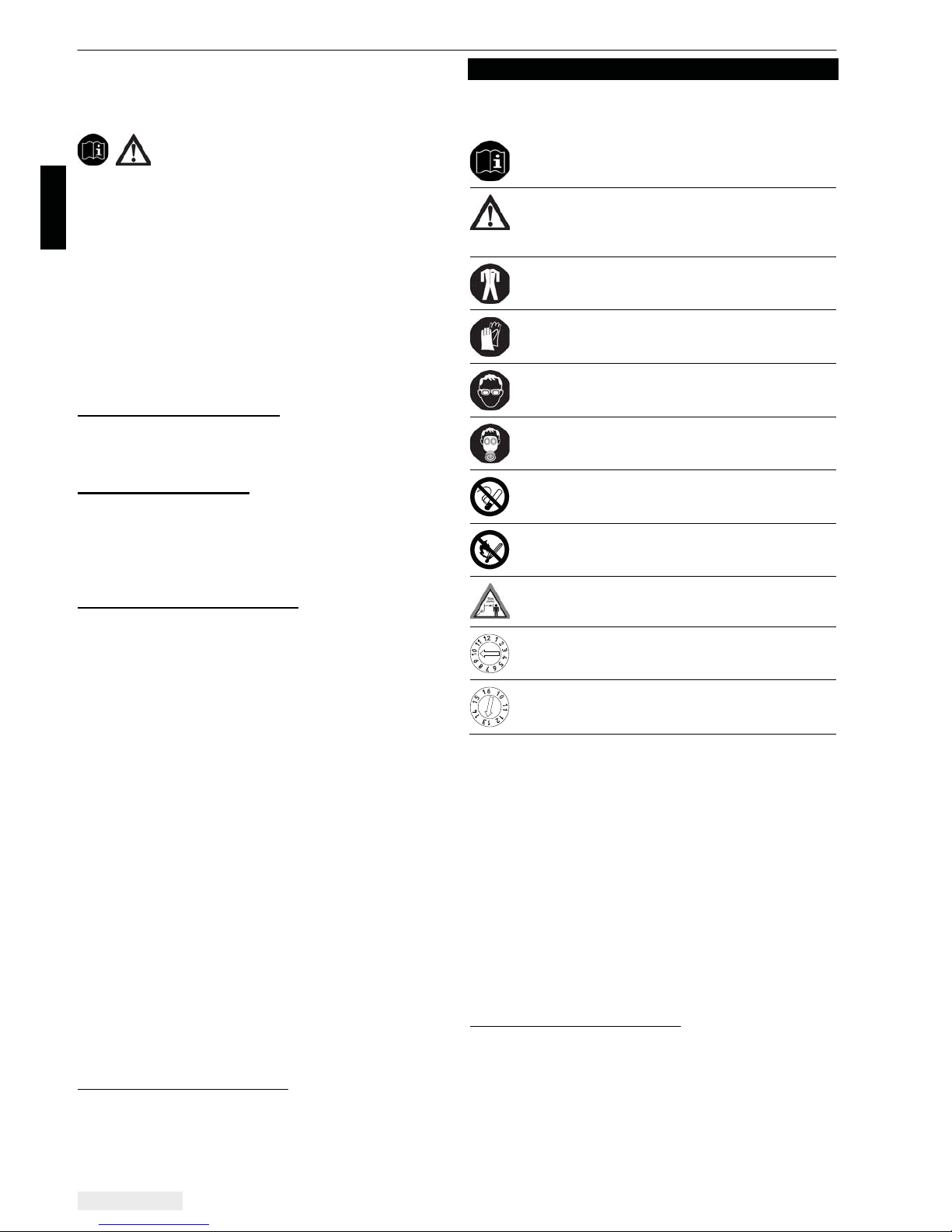

Symbols
The following symbols are used in this instruction
manual and on the device itself:
Read the manual carefully.
DANGER! Failure to comply with the
instructions could cause accidents with
potentially life-threatening injuries.
Wear the prescribed protective clothing.
Wear protective gloves.
Wear face protection
(e.g., safety goggles).
Wear breathing mask.
Smoking prohibited.
No naked flames.
Minimum distance to bystanders:
15 m (approx. 16 yards)
Month of production
Year of production
In the best interest of continued technological
progress we reserve the right to change the design
and configuration of any product without prior
notice.
For that reason, no claims can be accepted with
reference to text and illustrations in this manual.
