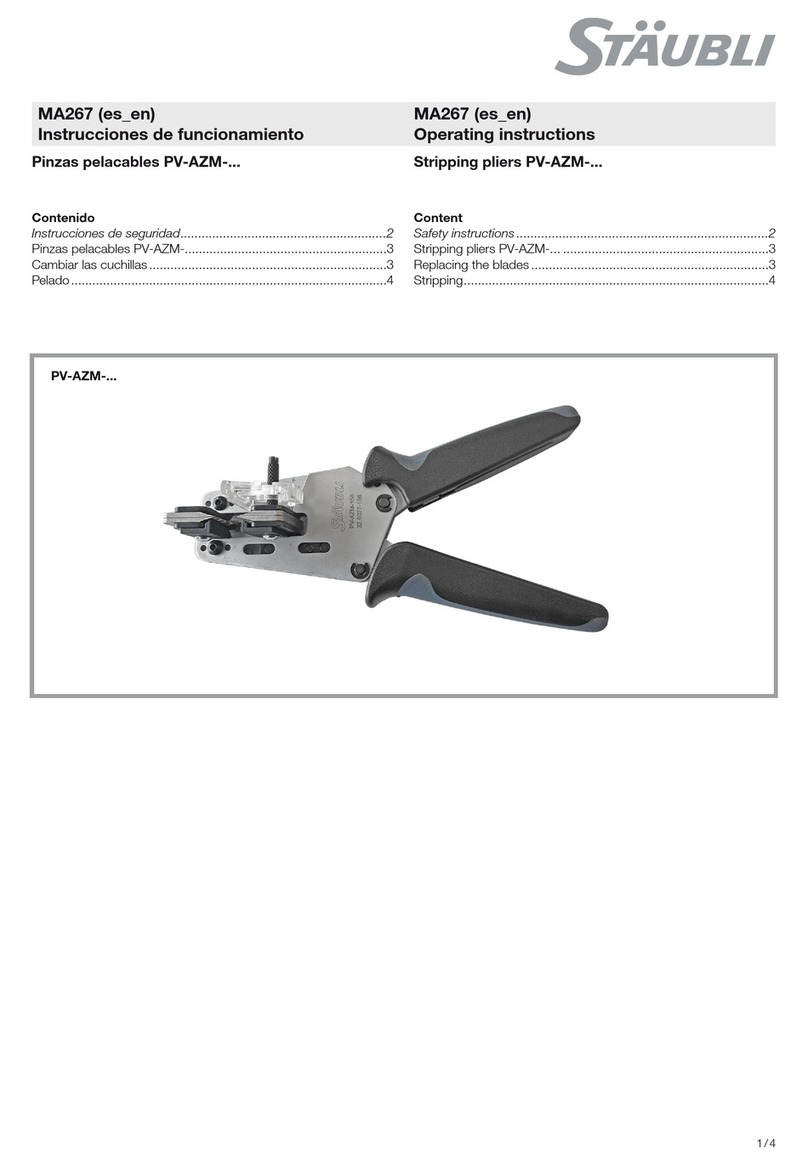

Staubli PV-AZM Series User manual

1/4
PV-AZM-...
MA000 (de_en)
Montageanleitung
MA000 (de_en)
Assembly instructions
MA267 (de_en)
Bedienungsanleitung
MA267 (de_en)
Operating instructions
Abisolierzange PV-AZM-... Stripping pliers PV-AZM-...
Inhalt
Sicherheitshinweise ���������������������������������������������������������������������2
Abisolierzange PV-AZM-... ..........................................................3
Auswechseln der Messer.............................................................3
Abisolieren...................................................................................4
Content
Safety instructions �����������������������������������������������������������������������2
Stripping pliers PV-AZM-... ..........................................................3
Replacing the blades ...................................................................3
Stripping......................................................................................4

2/4 MA267
Sicherheitshinweise Safety instructions
Bedeutung der Bedienungsanleitung
Wenn die Bedienungsanleitung und die folgenden Sicherheits-
hinweise NICHT befolgt werden, können Lebensgefahr durch
Stromschlag, Lichtbögen, Brand oder ein Ausfall des Systems
die Folge sein.
•Bedienungsanleitung vollständig befolgen.
Das Produkt nur entsprechend dieser Bedienungsanleitung und
der technischen Daten anschließen und verwenden.
Die digitale Bedienungsanleitung und die technischen Daten sind
unter dem folgenden Link verfügbar:
•www.staubli.com/re-downloads.html
Importance of the instruction manual
NOT following the instruction manual and safety instructions
could result in life-threatening injuries due to electric shock, elec-
tric arcs, fire, or failure of the system.
•Follow the entire instruction manual.
Use the product only according to this instruction manual and
the technical data.
The digital instruction manual and the technical data are
availableat:
•www.staubli.com/re-downloads.html
Bestimmungsgemäße Verwendung
Die vorliegenden Handwerkzeuge sind für die ordnungsgemäße
Durchführung des Anschlusses von Stäubli PV-Steckverbindern
mit PV-Leitungen im spannungsfreien Zustand vorgesehen.
Das Werkzeug ist NICHT geeignet für Arbeiten unter Spannung
(IEC 60900).
Intended use
The present hand tools are in place to deliver crimp excellence
for Stäubli PV connectors with cables. Crimpings shall be carried
out only in de-energized state of the cables.
The hand tool is NOT suitable for Live working (IEC 60900).

MA267 3/4
1
2
3
A
B
A
4
C
PV-M-AZM-156 PV-M-AZM-410
Abisolierzange PV-AZM-... Stripping pliers PV-AZM-...
(ill. 1)
Abisolierzange PV-AZM-... inkl. einge-
bauten Abisoliermessern und Sechs-
kantschlüssel SW2,5.
(ill. 1)
Stripping pliers PV-AZM-... incl. built-in
stripping blades and Allen key 2.5 mm.
Leiterquerschnitt mm²
Cable cross section mm²
Typ
Type Bestell-Nr.
Order No.
1.5; 2.5; 4; 6 PV-AZM-156 32.6027-156
4; 6; 10 PV-AZM-410 32.6027-410
Auswechseln der Messer Replacing the blades
(ill. 3)
Die drei Sechskantschrauben Amit dem Sechskantschlüssel
lösen. Längenanschlag Bmit einem Schraubendreher Größe 3
lösen.
(ill. 3)
Unscrew the three hexagonal socket screws Awith the Allen key.
Loosen the length gauge stop Bwith a size 3 screwdriver.
Einzelteile Individual components
(ill. 2)
Auswechselbare Abisoliermesser (ill. 2)
Removable stripping blades
Leiterquerschnitt mm²
Cable cross section mm²
Typ
Type Bestell-Nr.
Order No.
1.5; 2.5; 4; 6 PV-M-AZM-156 32.6057-156
4; 6; 10 PV-M-AZM-410 32.6057-410
(ill. 4)
Zangengrie ganz zusammendrücken.
Dadurch önet sich die Messeraufnah-
me C.
Messer herausnehmen. Immer den ge-
samten Messerblock auswechseln (alle
vier Messer).
(ill. 4)
Press the handles of the pliers fully
together. This opens the blade holder
Cso that the blades can be removed.
Always replace the complete blade set
(all four blades).

4/4 MA267
5
6
789
D
C
5
Hersteller/Manufacturer:
Stäubli Electrical Connectors AG
Stockbrunnenrain 8
4123 Allschwil/Switzerland
Tel. [phone]
Fax [phone]
mail [email protected]
www.staubli.com/electrical © by Stäubli Electrical Connectors AG, Switzerland – MA267 – 05.2023, Index d, Marketing Communications – Änderungen vorbehalten/Subject to alterations
Abisolieren Stripping
(ill. 6)
Längenanschlag auf die gewünschte
Abisolierlänge einstellen.
(ill. 6)
Set the length gauge to the desired
stripping length.
(ill. 7)
Leitung in den entsprechenden Querschnittsbereich legen und bis
zum Längenanschlag schieben.
(ill. 7)
Insert the cable in the appropriate cross-section range. Push the
cable against the length gauge stop.
(ill. 8)
Zangengrie ganz zusammen drücken.
(ill. 8)
Press the handles of the pliers fully together.
(ill. 9)
PV-AZM-... önen und abisolierte Leitung entnehmen.
(ill. 9)
Open the PV-AZM-... and remove the stripped cable.
(ill. 5)
Neue Messer auf die Arretierstifte D
der Messeraufnahme Caufstecken.
Geschliene Seite der Messer muss
dabei der Messeraufnahme Czuge-
wandt sein.
Abisolierzange in die Ausgangsposition
zurückführen und Sechskantschrauben
sowie den Längenanschlag wieder
festziehen.
(ill. 5)
Fit the new blades on the locating pins
Dof the blade holder C. The ground
side of the blade must face towards the
blade holder C. Then return the strip-
ping pliers to their original position and
tighten the hexagonal socket screws
and the length gauge stop.
