IT AVVERTENZE
Vi ringraziamo per aver scelto SUOMY nell’acquisto del Vostro Casco.
Progettato e realizzato secondo i più elevati standard qualitativi espressamente per uso CICLISTICO, e per uso con
skateboards e pattini a rotelle.
Questo casco non deve essere utilizzato da bambini
intenti a svolgere attività che comportino il rischio di
impiccagione qualora il bimbo resti agganciato per il
casco; deve essere utilizzato solo ed esclusivamente
per l’attività per cui è stato certificato (vedi marcatura).
Suomy declina qualsiasi responsabilità per eventuali danni diretti o indiretti derivanti da uso non corretto del
prodotto, in situazioni che esulino dalle normali condizioni di utilizzo o dalle modalità riportate nel presente
opuscolo.
Prima di utilizzare il casco, leggere con attenzione il presente manuale che deve essere conservato per future
consultazioni.
Per eventuali chiarimenti, non esiti a consultare il Suo Rivenditore di fiducia o direttamente l’Organizzazione
Suomy.
NOME MODELLO ENTE CERTIFICATORE
GLIDER
Organismo notificato n° 0362
ITS Testing Services(UK) Ltd.
Centre Court, Meridian Business
Park Leicester LE19 1WD
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 10

IT
AVVERTENZE
La preghiamo di utilizzare il Suo casco conformemente alle istruzioni contenute nel presente manuale. Il rispetto
delle norme in esso contenute garantiranno una maggior durata del Vostro casco e le massime prestazioni del
prodotto.
Modifiche e/o alterazioni al casco e/o ai suoi componenti comportano l’annullamento di qualsiasi garanzia e
possono comprometterne i requisiti di sicurezza o rendere il prodotto non conforme alle norme di certificazione.
SUOMY GLIDER è stato verificato dagli enti di certificazione nella configurazione originale posta in vendita;
qualsiasi alterazione o modifica può rendere il prodotto non conforme alle norme di certificazione e quindi non
utilizzabile.
Tutti i prodotti Suomy vengono costantemente sottoposti ad un continuo processo di miglioramento. Per questo
motivo Suomy si riserva il diritto di apportare modifiche di carattere non sostanziale senza preventiva
informazione. Non è possibile quindi far valere alcun diritto sulla base di dati, illustrazioni e descrizioni contenute
nel presente manuale.
Tutte le eventuali modifiche saranno sottoposte a verifica da parte dell’ente certificatore per approvazione.
GLIDER è stato sviluppato e testato per garantire, unitamente alle caratteristiche di sicurezza, il maggior grado di
comfort nelle condizioni di utilizzo più tipiche.
GLIDER non è predisposto per l’uso di auricolari e/o di elementi affini.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 11

IT NORME GENERALI
Per fornire una adeguata protezione GLIDER deve calzare perfettamente ed essere correttamente e saldamente
allacciato, in modo da non poter esser sfilato sia tirando, sia ruotando lo stesso sulla testa. Se troppo grande può
scendere fino a coprire gli occhi oppure girare lateralmente durante l’uso, impedendo così una corretta visibilità.
Non utilizzare nulla tra la testa e il casco e nel sottomento (sciarpe o sottomenti) in quanto potrebbero favorire lo
scivolamento del cinturino e lo scalzamento del casco stesso in caso d’urto.
GLIDER è stato disegnato per poter essere utilizzato con la maggior parte degli occhiali in commercio. In ogni
caso è necessario verificare la calzabilità del casco con gli occhiali utilizzati prima del suo acquisto. La funzione
del casco è quella di ridurre le sollecitazioni sul capo dell’utilizzatore in caso di urto; questo avviene mediante
parziale distruzione e/o deformazione dei suoi componenti (principalmente calotta esterna e calotta interna in
polistirolo). In questo modo parte dell’energia generata dall’impatto viene assorbita dai componenti del casco,
riducendo così le sollecitazioni sul capo dell’utilizzatore eliminando o limitando la possibilità dell’insorgere di
traumi. È ovvio che la capacità di protezione del casco non è infinita e che alcuni urti possono generare
sollecitazioni così elevate che anche l’energia assorbita dal casco non sia sufficiente a scongiurare traumi
all’utilizzatore: nessun casco, anche se di altissimo livello, può proteggere la testa dalle forze generate da
qualsiasi tipo di impatto.
L’integrità della calotta e dell’interno sono essenziali per garantire le massime prestazioni in termini di sicurezza.
GLIDER è stato studiato per assorbire gli urti attraverso una parziale distruzione della calotta o di alcune sue parti
che potrebbero quindi risultare danneggiate dopo un urto anche in modo non visibile. In caso di ulteriori
sollecitazioni il casco potrebbe non essere più in grado di offrire il massimo grado di protezione.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 12

IT
NORME GENERALI
Non utilizzare mai un casco che ha subito un urto anche se non appaiono danni visibili; in caso di impatto il
casco dovrà essere sostituito.
Il casco oggetto del presente manuale è un Dispositivo di Protezione individuale di categoria II, ovvero
dispositivi che non sono di progettazione né semplice né complessa, e come tale è stato sottoposto a
procedura di certificazione CE ai sensi dell’articolo 10 della direttiva europea 89/686/CEE e successivi
emendamenti direttive 93/95 CEE e 93/68 CEE e 96/58 CEE.
E’ estremamente pericoloso modificare il casco attaccando o incollando sullo stesso qualsiasi particolare. Non
tagliare o forare mai la calotta del casco, non inserire viti, non verniciarlo.
Non apportare modifiche al rivestimento interno del casco, in particolare non deve essere mai tagliato o
modificato l’interno in polistirolo: alterazioni alla conformazione della calotta interna in polistirolo possono
compromettere le caratteristiche di sicurezza del casco.
PRESTAZIONI
Massima accelerazione di impatto garantita misurata in condizioni di laboratorio: Max 250 g.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 13

IT MARCATURA/ETICHETTATURE
Informazioni contenute all’interno del casco, stampate su etichetta, da non rimuovere per nessun motivo.
Illustrazioni e/o descrizione etichette interne:
SCHEMA ESPLICATIVO
1LOGOIDENTIFICATIVODELFABBRICANTE
2MODELLO
3TAGLIADELCASCOINCMELETTERE
4PESODELCASCO
5NORMADIRIFERIMENTOPERCERTIFICAZIONE
6MARCATURACEDICONFORMITÀ
7DATADIFABBRICAZIONE
8PAESEDIFABBRICAZIONE
9DESIGNAZIONEDELMODELLO
FAC SIMILE MARCATURA
1SUOMY
2GLIDER
3XS/54-S/56-M/58
4Gr.230
5EN1078
6
706/2018
8MADEINCHINA
9CASCOPERCICLISMOEPERUSOCONSKATEBOARDSEPATTINIAROTELLE
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 14

IT
USO E MANUTENZIONE
Utilizzare solo accessori e parti di ricambio originali Suomy o indicati da Suomy esplicitamente per questo
modello di casco: solo in questo modo sono garantite affidabilità, sicurezza e compatibilità con il casco utilizzato.
L’utilizzo di componenti e/o accessori non originali comportano l’annullamento della gara n z i a ( v e d e re condizioni
di garanzia) e possono comprometterne i requisiti di sicurezza.
MANUTENZIONE
Per la pulizia della calotta utilizzare solo acqua e sapone neutro; lasciare asciugare il casco a temperatura
ambiente, non esporlo mai a fonti di calore.
La pulizia del casco con solventi, derivati del petrolio o sostanze chimiche, l’applicazione di adesivi o di vernici
potrebbero intaccare la struttura della calotta, compromettendone le caratteristiche di sicurezza senza che tali
danni siano visibili dall’utente.
Non applicate a questo casco vernici, adesivi, benzina o altri solventi chimici.
Per la pulizia delle parti in tessuto amovibili, lavare solo a mano con acqua a basse temperature utilizzando
esclusivamente sapone neutro.
I rivestimenti in tessuto, anche se facenti parte di elementi rimovibili, non devono mai essere immersi in acqua
quando sono applicati o accoppiati ad una imbottitura interna, sia essa rigida o spugnosa.
In entrambi i casi lasciare asciugare le parti trattate a temperatura ambiente al riparo dal sole e senza mai
esporle a fonti di calore.
Provvedere ad una pulizia periodica del sistema di ritenzione con acqua tiepida e sapone neutro. Non usare
solventi o detergenti chimici e non lubrificare.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 15

IT USO E MANUTENZIONE
Non utilizzare in nessun caso solventi, alcool, benzine, diluenti o polveri abrasive; questi materiali sono aggressivi
e potrebbero causare riduzioni della resistenza strutturale del policarbonato con conseguente riduzione delle
proprietà meccaniche.
Tutte le superfici verniciate sono soggette ad una naturale alterazione dovuta all’esposizione agli agenti
atmosferici; in particolare le colorazioni realizzate con vernici Fluo o UV, potrebbero essere soggette ad un
naturale fenomeno di migrazione più rapido con diminuzione della loro intensità. Il fenomeno può essere
accentuato quando il casco viene esposto per lunghi periodi a luce particolarmente intensa. Suomy declina
pertanto ogni responsabilità nel caso di alterazioni delle superfici verniciate riconducibili a fenomeni di usura
(effetti della luce solare, vapori, prodotti detergenti, urti, graffiature).
Tutto ciò non pregiudica però le prestazioni e la qualità di GLIDER.
Suomy declina pertanto ogni responsabilità nel caso ciò si verifichi.
DURATA
La durata del casco dipende da diversi fattori degenerativi, inclusi sbalzi di temperatura, la quantità di
esposizione alla luce, del sole, l’uso più o meno intenso. Controllate regolarmente il casco per accertare la
presenza di eventuali danni. Fessure, scollamenti, deformazioni, scrostamenti, alterazioni del colore costituiscono
elementi rilevatori per la verifica dello stato di deterioramento del casco; comunque sia è consigliabile la
sostituzione del casco dopo circa 5 anni, perché con il tempo il suo potere di protezione diminuisce a causa
dell’invecchiamento dei materiali.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 16

IT
USO E MANUTENZIONE
TRASPORTO
Data la tipologia del dispositivo (casco) non sono previsti particolari accorgimenti per il trasporto.
ISTRUZIONI D’USO

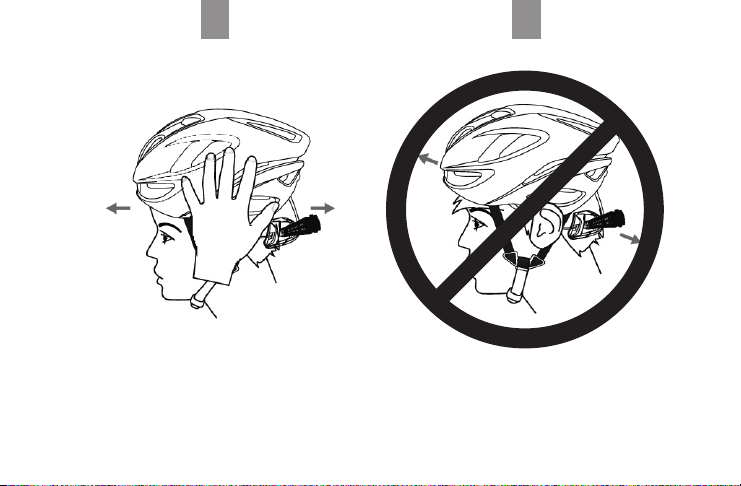

CORRETTO POSIZIONAMENTO DEL CASCO
Il casco deve essere correttamente indossato in modo da proteggere correttamente la fronte senza impedire la
visibilità (fig. 1).
Non indossate mail il casco troppo ruotato verso la parte posteriore lasciando scoperta la fronte (fig. 2).
Il casco è disponibile in diverse taglie. Provate e scegliete quella che si adatta meglio alla vostra testa.
IMPORTANTE: Tutte le regolazioni effettuate sul casco indicate nei punti successivi di questo manuale devono
essere fatte a casco correttamente indossato, in caso contrario la calzata del casco potrebbe risultare non
corretto. La regolazione in posizione corretta consente al casco di rimanere maggiormente bloccato in caso di
incidente.
SISTEMA DI RITENZIONE

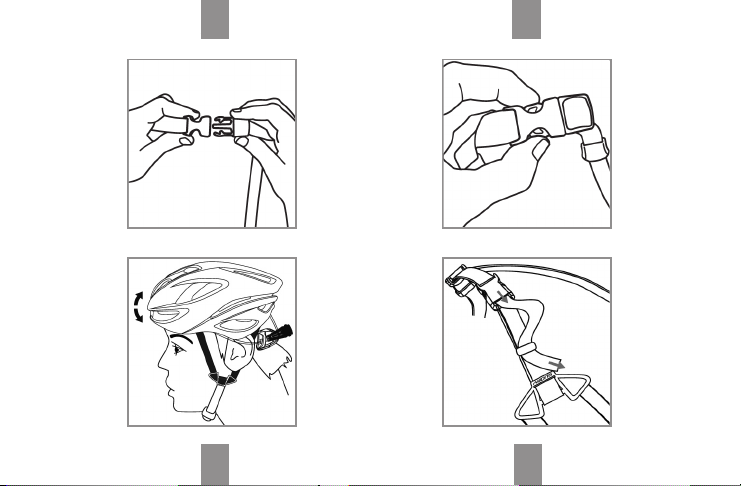

AGGANCIO SGANCIO DELLA FIBBIA - vd figura 2 A/B
Dopo aver indossato il casco assicuratevi di allacciare correttamente la fibbia.
Inserite i due lembi come mostrato in figura 2 A assicurandovi che le due linguette siano saldamente impegnate.
Provare ad esercitare una leggera forza in direzione opposta per verificare il corretto aggancio della fibbia stessa.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 17

IT USO E MANUTENZIONE
Una volta eseguita questa operazione non deve più essere possibile sfilare il casco; controllare che, afferrandolo
per la parte posteriore e ruotandolo in avanti, il casco non possa essere sfilato e rimanga ben saldo sulla
testa (fig. 2 C).
Nel caso il casco tenda a sfilarsi o ruoti liberamente sulla testa, agire sulla regolazione della lunghezza del
cinturino come indicato nel successivo paragrafo, e solo dopo serrare ancora il cinturino fino ad ottenere la
giusta pressione e ripetere la prova.
Se dopo aver ripetuto la prova non si riuscisse a serrare efficacemente il sistema di ritenzione, astenersi
dall’usare il casco.
Se il sistema di sgancio non funzionasse correttamente, astenersi dall’usare il casco e rivolgersi esclusivamente
a personale autorizzato Suomy.
Per lo sgancio della fibbia premere contemporaneamente le due linguette come in figura 2 B per disimpegnare la
fibbia.
Utilizzare la linguetta di sgancio solo per togliere il casco! Non azionare mai la linguetta di sgancio durante
l’utilizzo.
REGOLAZIONE LUNGHEZZA DEL CINTURINO - (fig. 2 D)
Regolare la corretta lunghezza del cinturino facendo scorrere lo stesso nella fibbia fino ad ottenere una corretta
pressione sul mento a fibbia allacciata.
Solo dopo aver controllato la corretta tensione del cinturino, fissare l’estremità libera inserendo il cinturino in
eccesso nell’apposito anello di gomma (vedi fig. 2 D), al fine di fissare l’estremità libera del cinturino per evitarne
lo sventolio.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 18

IT
USO E MANUTENZIONE
REGOLAZIONE E POSIZIONAMENTO DEL NASTRO - (fig. 3/4)
A casco correttamente indossato verificare che la parte laterale del cinturino risulti correttamente posizionata
intorno alle orecchie (vedi fig. 3).
In caso cio’ non si verifichi far scorrere il cinturino nel sistema di regolazione laterale (fig 4) fino al
raggiungimento della corretta posizione. Verificare quindi che il cinturino non rimanga parzialmente sovrapposto
alle orecchie (fig.3).

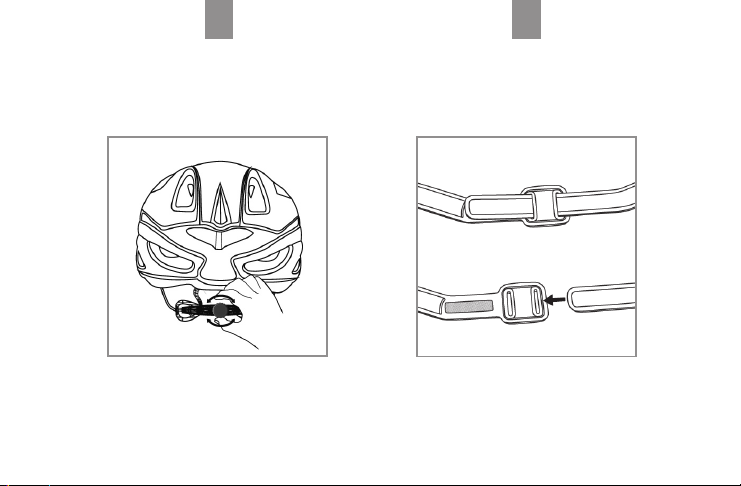

REGOLATORE MICROMETRICO DI TAGLIA POSTERIORE - (fig. 5/6)
Il regolatore di taglia posteriore è dotato di due sistemi di regolazione, uno per la taglia e l’altro per il corretto
posizionamento in altezza dello stesso.
Posizionare il regolatore in modo che lo stesso appoggi sul lobo occipitale. In caso ciò non si verifichi agire sui
regolatori di altezza dello stesso posizionati all’interno del casco, facendo scorrere il regolatore stesso verso
l’alto o verso il basso (fig. 5).
Procedere quindi alla regolazione della taglia agendo sulla rotella di regolazione (fig. 6).
Ruotare la rotella in senso orario al fine di avere un maggior serraggio o antiorario per diminuire il serraggio.
A tale scopo agire utilizzando due dita come indicato in fig. 6.
ATTENZIONE: La regolazione del sistema deve essere fatta cercando di garantire un buon bloccaggio del
casco sulla testa senza inficiarne il comfort.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 19

IT USO E MANUTENZIONE
REGOLATORE A NASTRO DI TAGLIA POSTERIORE - (fig. 7)
Nei casi in cui è previsto (o in caso di acquisto del regolatore di taglia a nastro con velcro come ricambio)
effettuare la regolazione come indicato nel punto precedente regolando la lunghezza del nastro dopo averlo
posizionato sul lobo occipitale. Far scorrere il nastro fino al serraggio dello stesso e quindi esercitare una lieve
pressione sul velcro per garantirne il corretto serraggio.

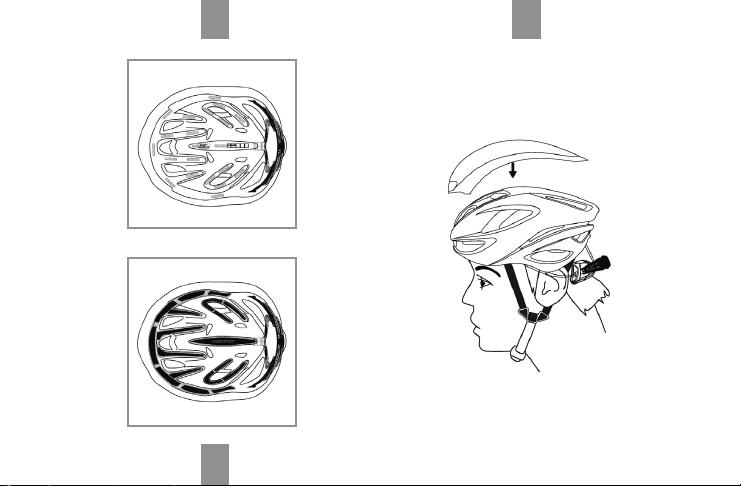

IMBOTTITURE DI CONFORTO - (fig. 8 A/B)
Le imbottiture interne possono essere agevolmente rimosse per essere lavate o sostituite.
Imbottitura interna L’imbottitura i n t e r na di conforto è fissata al casco per mezzo di agganci in velcro.
Rimozione
Sollevare l’imbottitura avendo cura di staccare la stessa da tutti gli agganci in velcro
fissati alla calotta interna del casco (fig. 8 A).
Inserimento
Posizionare l’interno cercando di seguire il profilo della calotta stessa adagiandola
all’interno del casco. Effettuare una leggera pressione sull’interno in corrispondenza dei
velcri al fine di garantirne il corretto fissaggio (fig. 8 B).
Verificare che lo stesso sia correttamente posizionato.
CALOTTINA ANTI PIOGGIA
Nel caso in cui è previsto, è disponibile come accessorio originale Suomy una speciale calotta di protezione
contro la pioggia, da posizionare ad incastro sopra il casco stesso come indicato in fig. 9.
01_SUOMYSP_201804_Libretto GLIDER_IT:Layout 1 19-04-2018 14:35 Pagina 20
