TESTO 511 User manual

Bedienungsanleitung de
Instruction manual en
Mode d’emploi fr
Manual de instrucciones es
Manuale di istruzioni it
Manual de instruções pt
testo 511

2
Bedienungsanleitung de ..........................3 - 9
Instruction manual en ........................11 - 17
Mode d’emploi fr ........................19 - 25
Manual de instrucciones es ........................27 - 33
Manuale di istruzioni it ........................35 - 41
Manual de instruções pt ........................43 - 49

Kurzanleitung testo 511 3

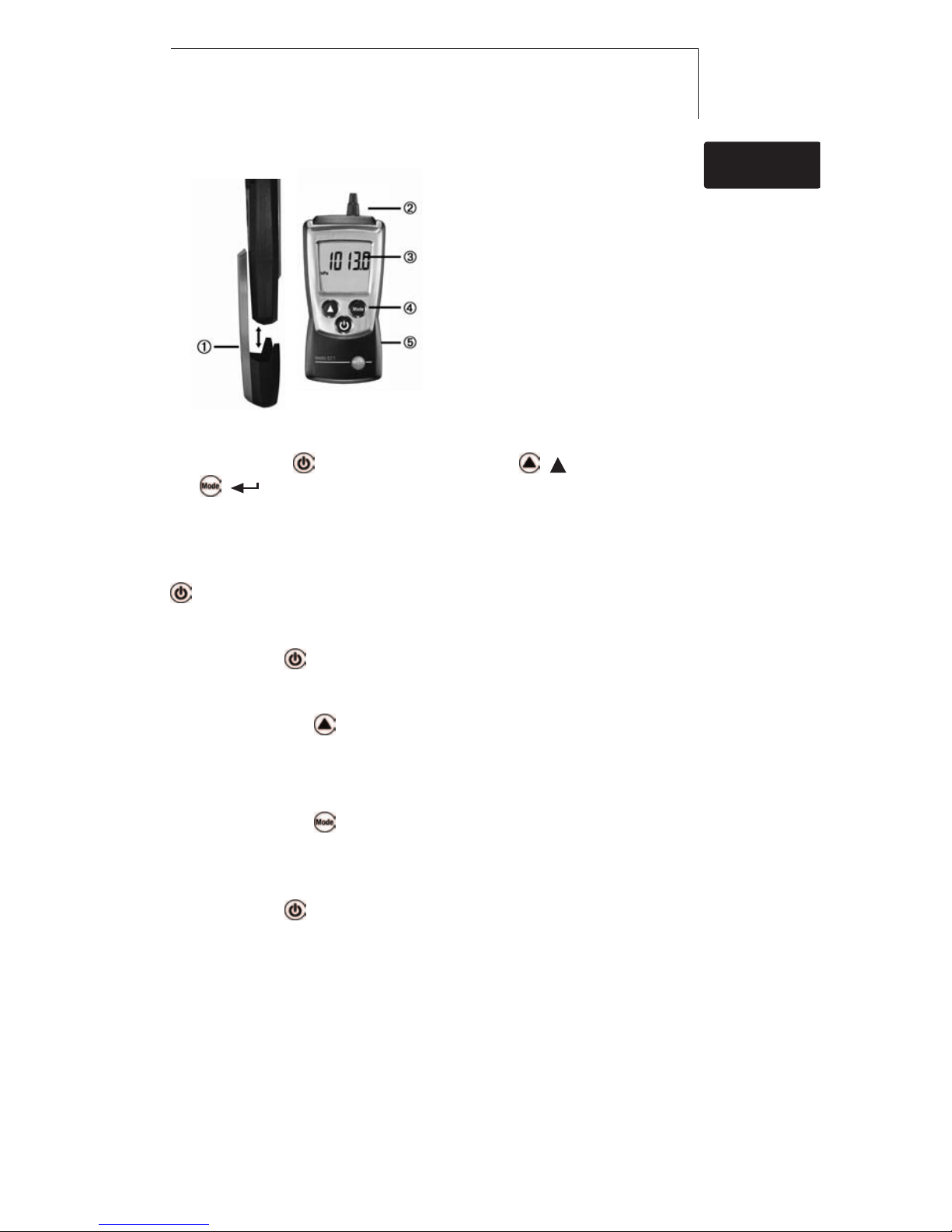

Kurzanleitung testo 511
Schutzkappe: Parkposition
Anschluss-Nippel Absolutdruck-
sensor
Display
Bedientasten
Batteriefach, Haltemagnete
(Rückseite)
Grundeinstellungen vvornehmen
Gerät ist aus > 2s gedrückt halten > Mit ( ) auswählen,
mit ( ) bestätigen:
Einheit Höhe über N. N.: m, ft > Wert Höhe über N. N. (Altitude) > Druckeinheit hPa,
mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG > Auto off-Funktion: OFF, ON
Gerät eeinschalten
drücken.
Displaybeleuchtung eeinschalten ((für 110s)
Gerät ist an > drücken.
Anzeigegröße wwählen
Gerät ist an > Mit auswählen:
Absolutdruck, barom (Barometrischer Druck), Altitude (Höhe über NN)
Anzeigemodus wwählen
Gerät ist an > Mit auswählen:
Aktueller Messwert > Max: Maximalwerte > Min: Minimalwerte
Gerät aausschalten
Gerät ist an > 2s gedrückt halten.
de
enfresitptsvnl????

Sicherheit und Umwelt4
Sicherheit und Umwelt
Zu diesem Dokument
iLesen Sie diese Dokumentation aufmerksam durch und
machen Sie sich mit dem Produkt vertraut, bevor Sie es
einsetzen. Bewahren Sie diese Dokumentation griffbereit auf,
um bei Bedarf nachschlagen zu können. Geben Sie diese
Dokumentation an spätere Nutzer des Produkts weiter.
iBeachten Sie besonders die Informationen, welche durch
folgende Zeichen hervorgehoben sind:
Wichtiger Hinweis.
Personenschäden/Sachschäden vermeiden
iDas Produkt nur sach- und bestimmungsgemäß und innerhalb
der in den Technischen Daten vorgegebenen Parameter
betreiben. Keine Gewalt anwenden.
iDas Produkt nie zusammen mit Lösungsmitteln, Säuren oder
anderen aggressiven Stoffen lagern.
iNur Wartungs- und Instandhaltungsarbeiten durchführen, die in
der Dokumentation beschrieben sind. Dabei die vorgegebenen
Handlungsschritte einhalten. Nur Original-Ersatzteile von Testo
verwenden.
Umwelt schützen
Starke Magnete. Beschädigung anderer Geräte!
iSicherheitsabstand zu Produkten einhalten, die durch
Magnetismus beschädigt werden können (z. B. Monitore,
Computer, Herzschrittmacher, Kreditkarten).
iDefekte Akkus und leere Batterien an den dafür vorgesehenen
Sammelstellen abgeben.
iProdukt nach Ende der Nutzungszeit an Testo senden. Wir
sorgen für eine umweltschonende Entsorgung.

Leistungsbeschreibung 5
Leistungsbeschreibung
Funktionen und Verwendung
Das testo 511 ist ein Absolutdruck-Messgerät. Üblicher
Verwendungszweck ist die Messung des Absolutdruckes, z. B.
zur Dichtekompensation bei der Strömungsmessung in Kanälen,
in Laboratorien und Produktionsprozessen. Auch barometrische
Messungen und Höhenmessungen zwischen zwei Punkten sind
möglich.
Technische Daten
Messtechnische Daten
· Sensor:
Absolutdrucksensor
· Messgrößen (absolut/barometrisch):
Pa, hPa, mbar, mmH2O, mmHg, inHG,
inH2O, psi
· Messbereiche:
300...1200 hPa, 120.4...481.8 inH2O
· Auflösungen:
0.1 hPa, 0.1 inH2O
· Genauigkeiten (Nenntemperatur 22 °C,
±1 Digit):
±3 hPa, ±1.2 inH2O
· Messrate:
0.5 s
Weitere Gerätedaten
· Schutzart: IP40
· Umgebungsbedingungen:
0...50 °C, 32...122 °F
· Lager-/Transportbedingungen:
-40...70 °C, -40...158 °F
· Spannungsversorgung:
2 x 1,5V Typ AAA
· Batteriestandzeit:
200h (ohne Displaybeleuchtung)
· Abmessungen:
119x46x25mm (inkl. Schutzkappe)
· Gewicht: 90g (inkl. Batterien und
Schutzkappe)
Richtlinien, Normen und Prüfungen
· EG-Richtlinie: 89/336/EWG
Garantie
· Dauer: 2 Jahre
· Garantiebedingungen: siehe Garantie-
heft
de
enfresitptsvnl????

Produktbeschreibung6

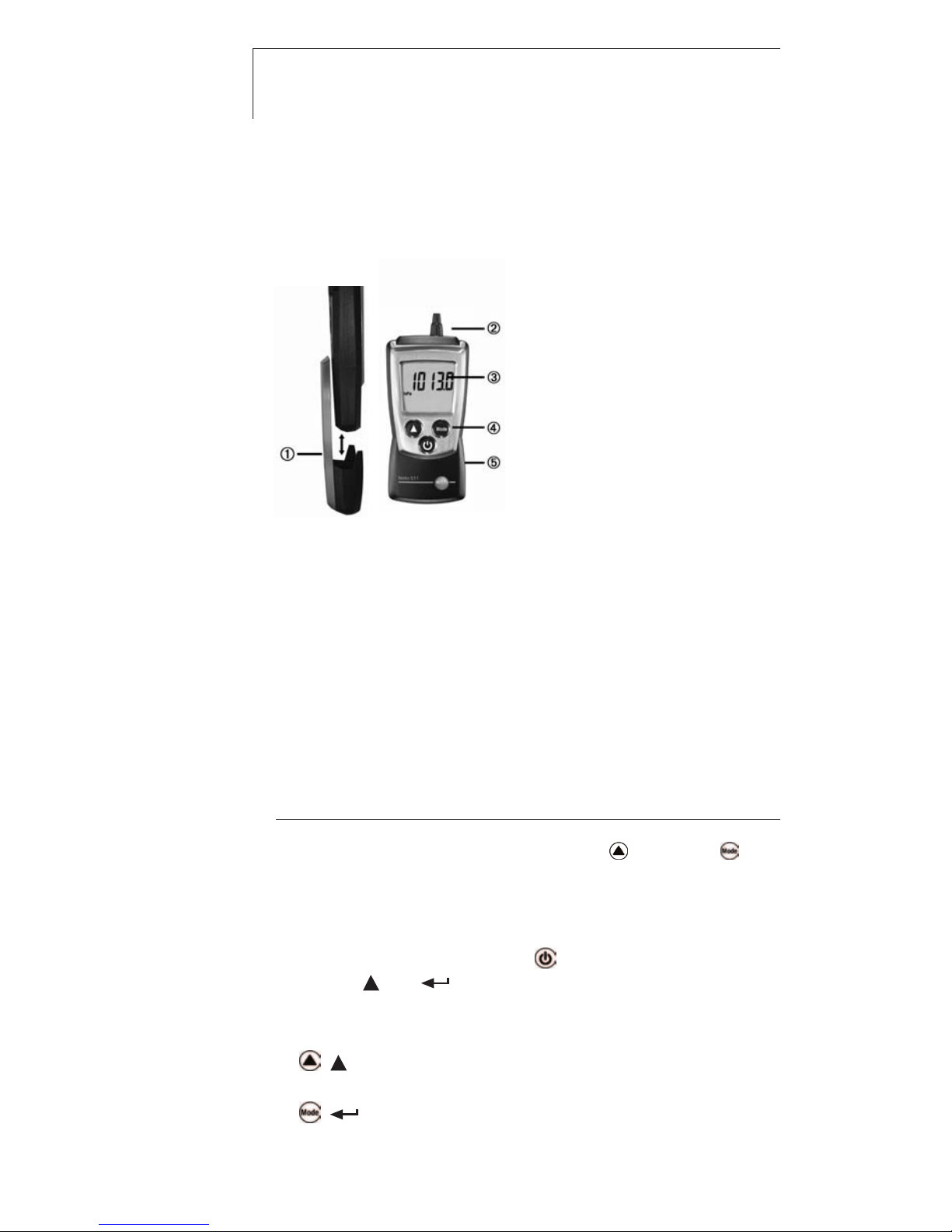

Produktbeschreibung
Auf einen Blick
Schutzkappe: Parkposition
Anschluss-Nippel Absolutdruck-
sensor
Display
Bedientasten
Batteriefach, Haltemagnete
(Rückseite)
Erste Schritte
²Batterien eeinlegen:
1Batteriefach öffnen: Batteriedeckel nach unten schieben.
2Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3Batteriefach schließen: Batteriedeckel aufschieben.
²Grundeinstellungen vvornehmen ((Konfigurationsmodus):
Einstellbare Funktionen
· Einheit Höhe über N. N.: m, ft
· Wert Höhe über N. N. (Altitude): Blinkende Ziffer mit einstellen, mit zur
nächsten Ziffer wechseln.
· Druckeinheit: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG,
· Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tasten-
betätigung automatisch aus)
1Beim Einschalten des Geräts gedrückt halten, bis im
Display und erscheint (Konfigurationsmodus).
- Die einstellbare Funktion wird angezeigt. Die aktuelle
Einstellung blinkt.
2() mehrmals drücken, bis die gewünschte Einstellung
blinkt.
3() drücken, um die Eingabe zu bestätigen.
4Schritte 2und 3für alle Funktionen wiederholen.
- Das Gerät wechselt in den Messmodus.

Produkt verwenden 7
Produkt verwenden
Zur Messung des Barometrischen Drucks muss die Höhe über
NN korrekt eingestellt sein, siehe Kapitel ‘Erste Schritte’,
Abschnitt ‘Grundeinstellungen vornehmen (Konfigurations-
modus)’.
Zur Höhenmessung zwischen zwei Punkten muss am Start-
punkt die Höhe über NN bekannt und korrekt eingestellt sein,
siehe Kapitel ‘Erste Schritte’, Abschnitt ‘Grundeinstellungen
vornehmen (Konfigurationsmodus)’.
²Gerät eeinschalten:
idrücken.
- Der Messmodus wird geöffnet.
²Displaybeleuchtung eeinschalten
Gerät ist eingeschaltet.
idrücken.
- Displaybeleuchtung erlischt automatisch 10s nach letzter
Tastenbetätigung.
²Messgröße wwechseln:
Die Messgröße kann gewechselt werden.
Einstellbare Messgrößen
· Absolutdruck
·barom (Barometrischer Druck)
·Altitude (Höhe über NN)
imehrmals drücken, bis gewünschte Messgröße
erscheint.
²Displayansicht wwechseln:
Einstellbare Ansichten
· Aktueller Messwert
·Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
·Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
imehrmals drücken, bis gewünschte Ansicht erscheint.
de
enfresitptsvnl????

Produkt verwenden8
²Max-//MMin-WWerte zzurücksetzen:
1mehrmals drücken, bis gewünschte Ansicht erscheint.
2gedrückt halten bis ---- erscheint.
3Schritte 1und 2für alle Werte wiederholen, die zurück-
gesetzt werden sollen.
²Gerät aausschalten:
igedrückt halten, bis das Display erlischt.
Produkt instand halten
±Batterien wwechseln:
1Batteriefach öffnen: Batteriedeckel nach unten schieben.
2Verbrauchte Batterien entnehmen und neue Batterien
(2x 1,5V Typ AAA) einlegen. Polung beachten!
3Batteriefach schließen: Batteriedeckel aufschieben.
±Gehäuse rreinigen:
iGehäuse bei Verschmutzung mit einem feuchten Tuch
(Seifenlauge) reinigen. Keine scharfen Reinigungs- oder
Lösungsmittel verwenden!

Tipps und Hilfe 9
Tipps und Hilfe
Fragen und Antworten
Frage Mögliche Ursachen/Lösungen
Hi oder Lo · Messwerte außerhalb des Messbereichs (zu hoch, zu
niedrig): Zulässigen Messbereich einhalten.
· Restkapazität <10min: Batterien wechseln.
Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich
bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt-
daten finden Sie im Garantieheft oder im Internet unter:
www.testo.com
Zubehör und Ersatzteile
Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und
-broschüren oder im Internet unter: www.testo.com
de
enfresitptsvnl????

Notizen10

11
Short manual testo 511
Protection cap: Park position
Absolute pressure sensor nipple
connection
Display
Control keys
Battery compartment, holding
magnets (on rear)
Basic ssettings
Instrument off >press and hold 2s > select with ( ),
confirm with ( ):
Unit of height above mean sea level: m, ft > Value of height above mean sea level
(Altitude) > Unit of pressure: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, >
Auto off function: OFF, ON
Switching tthe iinstrument oon
Press .
Switching tthe ddisplay llight oon((for 110s)
Instrument on > press
Select ddisplay ssize
Instrument on > select with :
Absolute pressure, barom (barometric pressure), Altitude (height above mean sea
level)
Select ddisplay mmode
Instrument on > select with :
Current reading > Max: Maximum values > Min: Minimum values
Switching tthe iinstrument ooff:
Instrument on >press and hold 2s.
de
en
fresitptsvnl????
Short manual testo 511

12
Safety and the environment
About this document
iPlease read this documentation through carefully and
familiarise yourself with the product before putting it to use.
Keep this document to hand so that you can refer to it when
necessary. Hand this documentation on to any subsequent
users of the product.
iPay particular attention to information emphasised by the
following symbols:
Important.
Avoid personal injury/damage to equipment
iOnly operate the measuring instrument properly, for its
intended purpose and within the parameters specified in the
technical data. Do not use force.
iNever store the product together with solvents, acids or other
aggressive substances.
iOnly carry out the maintenance and repair work that is
described in the documentation. Follow the prescribed steps
when doing so. Use only OEM spare parts from Testo.
Strong magnets. Damage to other instruments!
iKeep a safe distance from products which could be damaged
by magnetism (e.g. monitors, computers, pacemakers, credit
cards).
Protecting the environment
iTake faulty rechargeable batteries as well as spent batteries to
the collection points provided for them.
iSend the product back to Testo at the end of its useful life. We
will ensure that it is disposed of in an environmentally friendly
manner.
Safety and the enviroment

13
Specifications
Functions and use
The testo 511 is an absolute pressure measuring instrument. It is
normally used to measure absolute pressure, e.g. for pressure
compensation in velocity measurement in ducts, laboratories and
production processes. Barometric measurements and height
measurements between two points are also possible.
Technical data
Measurement data
· Sensor:
Absolute pressure sensor
· Parameters (absolute/barometric):
Pa, hPa, mbar, mmH2O, mmHg, inHG,
inH2O, psi
· Measuring ranges:
300...1,200 hPa, 120.4...481.8 inH2O
· Resolutions:
0.1 hPa, 0.1 inH2O
· Accuracies
(Nominal temperature 22 °C, ±1 Digit):
±3 hPa, ±1.2 inH2O
· Measuring rate:
0.5 s
Further instrument data
· Protection class: IP40
· Ambient conditions:
0...50 °C, 32...122 °F
· Storage/transport conditions:
-40...70 °C, -40...158 °F
· Voltage supply:
2x 1.5 V type AAA
· Battery life:
200 h (without display light)
· Dimensions:
119x46x25 mm (inc. protection cap)
· Weight: 90 g (inc. batteries and
protection cap)
Directives, standards and tests
· EC Directive: 89/336/EEC
Warranty
· Duration: 2 years
· Warranty conditions: see guarantee
card
de
en
fresitptsvnl????
Specifications

14
Product description
At a glance
Protection cap: Park position
Absolute pressure sensor nipple
connection
Display
Control keys
Battery compartment, holding
magnets (on rear)
First steps
²Inserting bbatteries:
1To open the battery compartment, push the battery cover
down.
2Insert batteries (2x 1.5 V type AAA). Observe the polarity!
3To close the battery compartment, push the battery cover
back on.
²Basic ssettings ((configuration mmode):
Adjustable functions
· Unit of height above mean sea level: m, ft
· Value of height above mean sea level (Altitude): Set flashing figure with ,
change to next figure with .
· Unit of pressure: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG,
· Auto off function: OFF, ON (instrument switches off automatically if no key is
pressed for 10 minutes)
1When switching the instrument on, press and hold until
and appear on the display (configuration mode).
- The adjustable function is displayed. The current setting
flashes.
2Press ( ) several times until the desired setting flashes.
Product description

15
3Press ( ) to confirm the input.
4Repeat steps 2and 3for all functions.
- The instrument changes to measuring mode.
Using the product
To measure the barometric pressure, the height above mean
sea level must be set correctly, see chapter ‘First steps’,
section ‘Basic settings (configuration mode)’.
To measure the height between two points, the height above
mean sea level at the starting point must be known and set
correctly, see chapter ‘First steps’, section ‘Basic settings
(configuration mode)’.
²Switching tthe iinstrument oon:
iPress .
- Measuring mode is opened.
²Switching tthe ddisplay llight oon:
The instrument is switched on.
iPress .
- The display light goes out automatically if no key is
pressed for 10 seconds.
²Changing tthe pparameter:
The parameter can be changed.
Adjustable parameters
· Absolute pressure
·barom (barometric pressure)
·Altitude (height above mean sea level)
iPress several times until the desired parameter appears.
²Changing tthe ddisplay vview:
Adjustable views
· Current reading
·Max: Maximum values since the instrument was last switched on or last reset.
·Min: Minimum values since the instrument was last switched on or last reset.
iPress several times until the desired view appears.
de
en
fresitptsvnl????
Use the product

16
²Resetting MMax/Min vvalues:
1Press several times until the desired view appears.
2Press and hold until ---- appears.
3Repeat steps 1and 2for all values that are to be reset.
²Switching tthe iinstrument ooff:
iPress and hold until the display goes out.
Maintaining the product
±Changing bbatteries:
1To open the battery compartment, push the battery cover
down.
2Remove used batteries and insert new batteries
(2x 1.5 V type AAA). Observe the polarity!
3To close the battery compartment, push the battery cover
back on.
±Cleaning tthe hhousing:
iClean the housing with a moist cloth (soap suds) if it is dirty.
Do not use aggressive cleaning agents or solvents!
Maintaining the product

Tips and assistance 17
Tips and assistance
Questions and answers
Question Possible causes/solutions
Hi or Lo · Readings outside the measuring range (too high, too
low): Keep to the permitted measuring range.
· Residual capacity <10 min: Change batteries.
If we could not answer your question, please contact your dealer
or Testo Customer Service. Contact details can be found on the
guarantee card or on the Internet at: www.testo.com
Accessories and spare parts
Accessories and spare parts can be found in the product
catalogues and brochures or in the internet at: www.testo.com
de
en
fresitptsvnl????

Notes18

Instructions succinctes testo 511 19
Instructions succinctes testo 511
Capot de protection: position de
rangement
Raccord du capteur de pression
absolue
Affichage
Touches de fonction
Compartiment pile, aimants de
fixation puissants (au dos)
Paramétrage
L’appareil est éteint > Maintenez la touche enfoncée pendant
2 s > Sélectionnez avec ( ), confirmez avec ( :
Unité d’altitude au-dessus du niveau de la mer : m, ft > Valeur d’altitude au-dessus
du niveau de la mer (Altitude) > Unité de pression : hPa, mbar, Pa, mmH2O, mmHg,
psi, inH2O, inHG > Fonction Auto Off : OFF, ON
Allumer ll’appareil
Appuyez brièvement sur .
Allumer ll’éclairage ddell’écran ((pendant 110ss)
L’appareil est allumé > Appuyez sur .
Sélectionner llavvaleur aaffichée
L’appareil est allumé > Sélectionnez avec :
Pression absolue, barom (pression barométrique), Altitude (altitude au-dessus du
niveau de la mer)
Sélectionner llemmode dd’affichage
L’appareil est allumé > Sélectionnez avec :
Valeur actuelle > Max : valeurs maximales > Min : valeurs minimales
Éteindre ll’appareil
L’appareil est allumé > Maintenez la touche enfoncée pendant
2 s.
deenfr
esitptsvnl????

Sécurité et environnement
20
Sécurité et environnement
Concernant ce document
iVeuillez, attentivement, prendre connaissance de ce document
et familiarisez-vous avec le maniement du produit avant de
l'utiliser. Conservez-le à portée de main afin de pouvoir y
recourir en cas de besoin. Remettez cette documentation aux
utilisateurs ultérieurs de ce produit.
iVeuillez tenir compte en particulier des informations mises en
évidence par les symboles suivants :
Remarque importante.
Éviter les dommages corporels/matériels
iUtilisez toujours le produit conformément à l'usage prévu et
dans les limites des caractéristiques techniques. Ne faites pas
usage de la force.
iNe stockez jamais le produit conjointement avec des solvants,
des acides ou d'autres substances agressives.
iN'effectuez que les travaux de maintenance et d'entretien
décrits dans la documentation. Respectez les étapes
indiquées. Utilisez seulement des pièces de rechange d'origine
Testo.
Endommagement d’autres appareils!
iGarder une distance de sécurité avec les appareils sensibles
aux phénomènes magnétiques (par exemple écrans,
ordinateurs, stimulateurs cardiaques, cartes de crédit)
Protéger l'environnement
iDéposez les accus défectueux/les piles vides aux endroits
prévus à cet effet (points de collecte).
iRenvoyez le produit chez Testo au terme de sa durée
d'utilisation. Nous assurons une élimination respectueuse de
l'environnement.
