Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Hinweise zur Inbetriebnahme 6
Sicherheitshinweise 8
Wichtige Hinweise 8
Multiprotokollbetrieb 8
Schaltbare Funktionen 11
Parameter/Register 12
Wartung und Instandhaltung 29
Ersatzteile 33
Table of Contents: Page
Information about the prototype 4
Notes about using this model for the first time 6
Safety Notes 13
Important Notes 13
Multi-Protocol Operation 13
Controllable Functions 16
Parameter/Register 17
Service and maintenance 29
Spare Parts 33
Sommaire : Page
Informations concernant la locomotive réelle 5
Indications relatives à la mise en service 6
Remarques importantes sur la sécurité 18
Information importante 18
Mode multiprotocole 18
Fonctions commutables 21
Paramètre/Registre 22
Entretien et maintien 29
Pièces de rechange 33
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Opmerking voor de ingebruikname 6
Veiligheidsvoorschriften 23
Belangrijke aanwijzing 23
Multiprotocolbedrijf 23
Schakelbare functies 26
Parameter/Register 27
Onderhoud en handhaving 29
Onderdelen 33

4
Informationen zum Vorbild
Der VT 11.5 war ein Dieseltriebzug, der von der Deutschen
Bundesbahn für das mit dem Sommerfahrplan 1957 einge-
führte europäische TEE-Schnellverkehrsnetz beschafft wur-
de. Diese Baureihe wurde üblicherweise als 7-teilige Garni-
tur (2 Triebköpfe, 5 Zwischenwagen) eingesetzt. Geschätzt
wurde dieser Luxuszug von den Reisenden wegen seiner
üppigen Platzverhältnisse und dem hohen Reisekomfort. Be-
günstigt wurde dies durch die in jedem Wagen vorhandene
Klimaanlage sowie Besonderheiten wie Zug-Telefon oder
-Sekretariat.
In beiden Triebköpfen arbeitete jeweils ein Dieselmotor mit
einer Leistung von je 810 kW. Damit erreichte der Zug eine
maximale Dienstgeschwindigkeit von 140 km/h. Ein großer
Vorteil des Zuges war aber auch, dass er nur wenige Hal-
testationen auf seinen planmäßigen Routen zwischen deut-
schen und europäischen Städten einlegte. Dadurch ergaben
sich sehr kurze Reisezeiten.
Mit der Einführung des Computer-Nummernschemas bei
der DB im Jahre 1968 wurden die Triebköpfe in Baureihe 601
umbenannt. Bis Ende der 70er-Jahre wurden diese Triebzüge
dann im planmäßigen InterCity-Betrieb eingesetzt.
Information about the Prototype
The VT 11.5 was a diesel railcar train, purchased by Deutsche
Bundesbahn for the European TEE high-speed rail network,
which was introduced for the summer schedule 1957. This
class was most commonly used as a 7-part set (2 locomotives,
5 carriages). Passengers appreciated this luxury train due to
its spacious carriages and the high level of comfort. The air
conditioning system in each carriage and other special fea-
tures such as a train telephone or secretarial services raised
this appreciation.
Each of the locomotives had a diesel engine with an output of
810 kW. This enabled the train to achieve a maximum travelling
speed of 140 km/h. However, another large advantage of the
train was that it only made a few stops on its scheduled rou-
te between German and European cities, which considerably
shortened the travelling time.
The locomotives were renamed as class 601 when the com-
puterised numerical system was introduced within DB in 1968.
The trains were used on scheduled InterCity routes until the
end of the seventies.

5
Informations concernant la locomotive réelle
Le VT 11.5 était une rame automotrice diesel exploitée par la
Deutsche Bundesbahn lors du lancement du trafic rapide TEE
européen au moment du passage à l’horaire d’été en 1957.
Habituellement, cette série était composée de 7 éléments
(2 véhicules moteurs et 5 voitures intermédiaires). Ce train,
confortable et spacieux, était particulièrement apprécié des
voyageurs qui pouvaient profiter de la climatisation dans
chaque voiture ainsi que du téléphone et d’un secrétariat.
Les deux véhicules moteurs de la rame étaient équipés
chacun d’un moteur diesel capable de développer une puis-
sance de 810 kW, permettant ainsi au train d’atteindre une
vitesse de service maximale de 140 km/h. Ce train desservant
un nombre restreint de stations lors de ses trajets entre villes
allemandes et européennes, les durées de voyage étaient
réduites au minimum, ce qui contribua encore à son succès
auprès des voyageurs.
Lors de l’introduction des schémas numériques informa-
tiques à la Deutsche Bundesbahn en 1968, les véhicules mo-
teurs ont été rebaptisés version 601. Ces rames ont circulé
dans le réseau Inter-City jusqu’à la fin des années 70.
Informatie van het voorbeeld
De VT 11.5 was een dieseltreinstel dat door de Deutsche
Bundesbahn werd aangeschaft voor het Europese TEE-ver-
keersnet dat vanaf de zomer van 1957 deel uitmaakte van de
dienstregeling. De serie werd normaal gesproken als 7-delig
treinstel (2 locomotieven en 5 tussenwagons) ingezet. Het
luxueuze voertuig werd door de reizigers met name gewaar-
deerd wegens de ruime zitplaatsen en het hoge reiscomfort.
Dit werd nog extra verhoogd door de klimaatregeling in elke
wagon, evenals een treintelefoon of secretariaat.
Beide locomotieven waren voorzien van een dieselmotor met
een vermogen van 810 kW. Daardoor bereikte de trein een ma-
ximale snelheid van 140 km/ h. Een groot voordeel van de trein
was echter ook dat hij slechts enkele stopplaatsen op de vaste
routes tussen de Duitse en andere Europese steden aandeed.
Op deze manier werden de reistijden aanzienlijk verkort.
Door de invoering van het computer-nummerschema bij de DB
in 1968 kregen de locomotieven het serienummer 601. Tot het
eind van de jaren ’70 werden deze treinstellen regelmatig als
InterCity-treinen ingezet.

6

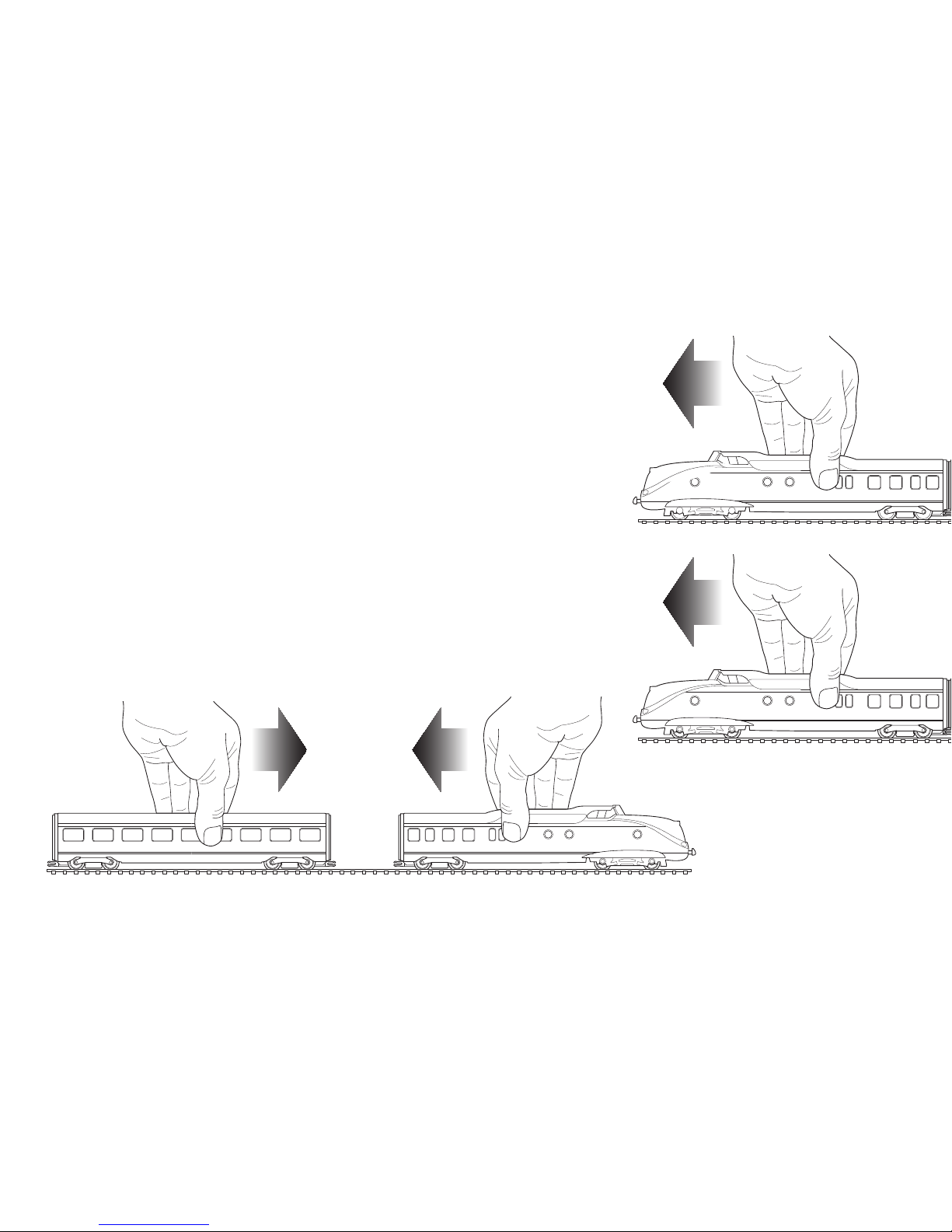

An- und Abkuppeln der Triebköpfe / Wagen
Coupling and uncoupling the locomotives /carriages
Atteler / dételer les véhicules moteurs / voitures
Aan- en afkoppelen van de locomotief / wagon

7

8
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem eingesetzt werden.
• Analogmax.15Volt=,digitalmax.22Volt~.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAn-
schlussgleis entstört werden. Dazu ist das Entstörset
611 655 zu verwenden. Für Digitalbetrieb ist das Entstör-
set nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• VerbauteLED`sentsprechenderLaserklasse1nach
Norm EN 60825-1.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Trix-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
• DervolleFunktionsumfangistnurunterTrixSystems,
DCC und unter mfx verfügbar.
• Eingebaute,fahrtrichtungsabhängigeStirnbeleuchtung.
Im Digitalbetrieb schaltbar.
• BefahrbarerMindestradius360mm.
Multiprotokollbetrieb
Analogbetrieb
DerDecoderkannauchaufanalogenAnlagenoderGleis-
abschnitten betrieben werden. Der Decoder erkennt die
analoge Gleichspannung (DC) automatisch und passt sich
der analogen Gleisspannung an. Es sind alle Funktionen,
dieuntermfxoderDCCfürdenAnalogbetriebeingestellt
wurden aktiv (siehe Digitalbetrieb).
Digitalbetrieb
Der Decoder ist ein Multiprotokolldecoder. Der Decoder
kannunterfolgendenDigital-Protokolleneingesetztwerden:
mfx oder DCC.
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
ProtokolleistinderWertungfallend:
 Priorität1:mfx
 Priorität2:DCC
 Priorität3:DC
Hinweis: Wenn zwei oder mehr digital-Protokolle am
Gleis erkannt werden, wählt der Decoder automatisch das
höchstwertige Protokoll. Wird z.B. mfx und DCC erkannt,
wählt der Decoder mfx.

9
Hinweis: Beachten Sie, dass nicht alle Funktionen in allen
Digital-Protokollen möglich sind. Unter mfx und DCC können
einigeEinstellungenvonFunktionen,welcheimAnalog-
Betrieb wirksam sein sollen, vorgenommen werden.
Hinweise zum Digitalbetrieb
• DiegenaueVorgehensweisezumEinstellenderdiversen
Parameter entnehmen Sie bitte der Bedienungsanleitung
Ihrer Mehrzug-Zentrale.
• DieabWerkeingestelltenWertesindfürmfxgewählt,so
dass ein bestmöglichstes Fahrverhalten gewährleistet ist.
Für andere Betriebssysteme müssen gegebenenfalls
Anpassungengetätigtwerden.
• DerBetriebmitgegenpoligerGleichspannungim
Bremsabschnitt ist mit der werkseitigen Einstellung
nicht möglich. Ist diese Eigenschaft gewünscht, so muss
auf den konventionellen Gleichstrombetrieb verzichtet
werden(CV29/Bit2=0).
mfx-Protokoll
Adressierung
• KeineAdresseerforderlich,jederDecodererhälteine
einmalige und eindeutige Kennung (UID).
• DerDecodermeldetsichaneinerCentralStationoder
Mobile Station mit seiner UID automatisch an.
• NameabWerk:VT11.5 HELVETIA
Programmierung
• DieEigenschaftenkönnenüberdiegrascheOberäche
der Central Station bzw. teilweise auch mit der Mobile
Station programmiert werden.
• EskönnenalleCongurationVariablen(CV)mehrfach
gelesen und programmiert werden.
• DieProgrammierungkannentwederaufdemHaupt-oder
dem Programmiergleis erfolgen.
• DieDefaulteinstellungen(Werkseinstellungen)können
wieder hergestellt werden.
• Funktionsmapping:FunktionenkönnenmitHilfeder
Central Station 60212 (eingeschränkt) und mit der Central
Station 60213/60214/60215 beliebigen Funktionstasten
zugeordnet werden (siehe Hilfe in der Central Station).

10
DCC-Protokoll
Adressierung
• MöglicheAdressen:Kurze,langeundTraktionsadresse
• Adressbereich:
1–127(kurzeAdresse,Traktionsadresse)
 1–10239(langeAdresse)
• JedeAdresseistmanuellprogrammierbar.
• KurzeoderlangeAdressewirdüberdieCVsausgewählt.
• EineangewandteTraktionsadressedeaktiviertdie
Standard-Adresse.
Programmierung
• DieEigenschaftenkönnenüberdieCongurationsVari-
ablen (CV) mehrfach geändert werden.
• DieCV-NummerunddieCV-Wertewerdendirekteinge-
geben.
• DieCVskönnenmehrfachgelesenundprogrammiert
werden (Programmierung auf dem Programmiergleis).
• DieCVskönnenbeliebigprogrammiertwerden.PoM
(Programmierung auf dem Hauptgleis PoM) ist nur bei
den in der CV-Tabelle gekennzeichneten CV möglich.
PoM muss von Ihrer Zentrale unterstützt werden (siehe
Bedienungsanleitung ihres Gerätes).
• DieDefaulteinstellungen(Werkseinstellungen)können
wieder hergestellt werden.
• 14bzw.28/126Fahrstufeneinstellbar.
Fahrstufen am Lokdecoder und am Steuergerät müssen
übereinstimmen, es sind sonst Fehlfunktionen möglich.
• AlleFunktionenkönnenentsprechenddemFunktions-
mapping geschaltet werden.
• WeitereInformation,sieheCV-TabelleDCC-Protokoll.
Es wird empfohlen, die Programmierungen grundsätzlich auf
dem Programmiergleis vorzunehmen.
Logische Funktionen
Anfahr-/Bremsverzögerung
• DieBeschleunigungs-undBremszeitkönnengetrennt
von einander eingestellt werden.
• DielogischeFunktionsabschaltungABVkannüberdas
Funktionsmapping auf jede beliebige Funktionstaste
gelegt werden.

11

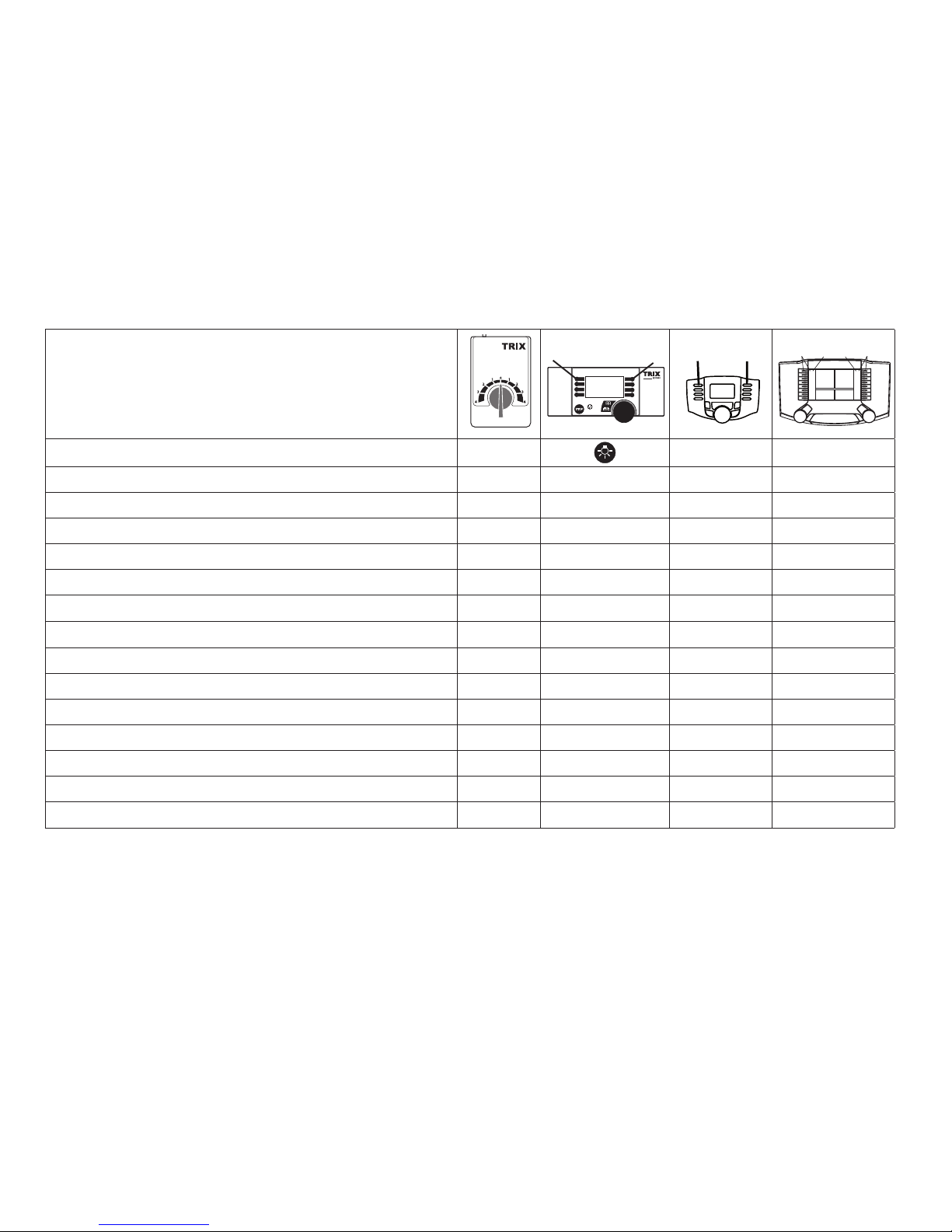

Schaltbare Funktionen
Spitzensignal / Schlusslicht rot an Funktion f0 Funktion f0
Innenbeleuchtung — Funktion 1 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch — Funktion 2 Funktion f2 Funktion f2
Geräusch:Signalhorn — Funktion 3 Funktion f3 Funktion f3
Geräusch:Bremsenquietschenaus — Funktion 4 Funktion f4 Funktion f4
Geräusch:Bahnhofsansage* — Funktion 5 Funktion f5 Funktion f5
Geräusch:Abfahrtspff* — Funktion 6 Funktion f6 Funktion f6
Geräusch:Ansage* — Funktion 7 Funktion f7 Funktion f7
Geräusch:Türenschließen* — Funktion 8 Funktion f8 Funktion f8
ABVaus — — Funktion f9 Funktion f9
Geräusch:Hilfsdiesel — — Funktion f10 Funktion f10
Geräusch:Lüfter — — Funktion f11 Funktion f11
Geräusch:Kompressor — — Funktion f12 Funktion f12
Geräusch:Überdruckventil — — Funktion f13 Funktion f13
Geräusch:Druckluft — — Funktion f14 Funktion f14
STOP mobile station
15
f0 f8 f0f8
f0 - f3 f4 - f7
* KannnurbeistehendemFahrzeugausgelöstwerden.

12
CV Bedeutung Wert DCC ab Werk
1Adresse 1 - 127 3
2 PoM Minimalgeschwindigkeit 0 - 255 11
3 PoM Anfahrverzögerung 0 - 255 12
4 PoM Bremsverzögerung 0 - 255 12
5 PoM Maximalgeschwindigkeit 0 - 255 255
8 Werkreset/Herstellerkennung 8 131
13 PoM FunktionenF1-F8imAnalogbetrieb 0 - 255 1
14 PoM FunktionenF9-F15undLichtimAnalogbetrieb 0 - 255 1
17 ErweiterteAdresse(obererTeil) CV29,Bit5=1 192
18 ErweiterteAdresse(untererTeil) CV29,Bit5=1 128
19 Traktionsadresse 0 - 255 0
21 PoM Funktionen F1 - F8 bei Traktion 0 - 255 0
22 PoM Funktionen F9 - F15 und Licht bei Traktion 0 - 255 0
29 PoM
Bit0:UmpolungFahrtrichtung
Bit1:AnzahlFahrstufen14oder28/128*
Bit2:DCCBetriebmitBremsstrecke(keinAnalogbetriebmöglich)
Bit5:kurze/langeAdresse
0 / 1
0 / 2
0 / 4
0 / 32
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39 6
63 PoM Lautstärke 0 - 255 255
* FahrstufenamLokdecoderundamSteuergerätmüssenübereinstimmen,essindsonstFehlfunktionenmöglich.

13
• Built-inheadlightsthatchangeoverwiththedirectionof
travel. They can be turned on and off in digital operation.
• Minimumradiusforoperationis360mm/14-3/16“.
Multi-Protocol Operation
Analog Operation
This decoder can also be operated on analog layouts or ar-
eas of track that are analog. The decoder recognizes alter-
nating current (DC) and automatically adapts to the analog
trackvoltage.AllfunctionsthatweresetundermfxorDCC
for analog operation are active (see Digital Operation).
Digital Operation
The decoders are multi-protocol decoders. These decoders
canbeusedunderthefollowingdigitalprotocols:mfxorDCC.
The digital protocol with the most possibilities is the highest
order digital protocol. The sequence of digital protocols in
descendingorderis:
 Priority1:mfx
 Priority2:DCC
 Priority3:DC
Note: If two or more digital protocols are recognized in the
track, the decoder automatically takes on the highest value
digital protocol.For example, if mfx & DCC are recognized,
the mfx digital protocol is taken on by the decoder.
Note:Pleasenotethatnotallfunctionsarepossibleinall
digital protocols. Several settings for functions, which are
supposed to be active in analog operation, can be done
under mfx and DCC.
Safety Notes
• Thislocomotiveisonlytobeusedwiththeoperating
system it is designed for.
• Analogmax.15voltsDC,digitalmax.22voltsAC.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one power pack.
• Pleasemakenoteofthesafetynotesintheinstructions
for your operating system.
•
The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 611 655 interference
suppression set is to be used for this purpose. The interfe-
rence suppression set is not suitable for digital operation.
• WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• TheLEDsinthisitemcorrespondtoLaserClass1accor-
ding to Standard EN 60825-1.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedTrixdealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html
• ThefullrangeoffunctionsisonlyavailableunderTrix
Systems and under DCC and mfx.

14
Notes on digital operation
• Theoperatinginstructionsforyourcentralunitwillgive
you exact procedures for setting the different parame-
ters.
• Thevaluessetatthefactoryhavebeenselectedformfx
in order to guarantee the best possible running characte-
ristics.
Adjustmentsmayhavetobemadeforotheroperating
systems.
• Thesettingdoneatthefactorydoesnotpermitoperation
with opposite polarity DC power in the braking block.
If you want this characteristic, you must do without
conventionalDCpoweroperation(CV29/Bit2=0).
mfx Protocol
Addresses
• Noaddressisrequired;eachdecoderisgivenaone-
time, unique identifier (UID).
• ThedecoderautomaticallyregistersitselfonaCentral
Station or a Mobile Station with its UID.
• Namesetatthefactory:VT11.5 HELVETIA
Programming
• Thecharacteristicscanbeprogrammedusingthe
graphic screen on the Central Station or also partially
with the Mobile Station.
• AlloftheCongurationVariables(CV)canbereadand
programmed repeatedly.
• Theprogrammingcanbedoneeitheronthemaintrackor
the programming track.
• Thedefaultsettings(factorysettings)canbeproduced
repeatedly.
• Functionmapping:Functionscanbeassignedtoanyof
the function buttons with the help of the 60212 Central
Station (with limitations) and with the 60213/60214/60215
Central Station (See help section in the Central Station).

15
DCC Protocol
Addresses
• Possibleaddresses:short,long,andm.u.address
• Addressrange:
1 – 127 (short address, m.u. address)
1 – 10239 (long address)
• Everyaddresscanbeprogrammedmanually.
• AshortoralongaddressisselectedusingtheCVs.
• Amultipleunitaddressthatisbeinguseddeactivatesthe
standard address.
Programming
• Thecharacteristicscanbechangedrepeatedlyusingthe
Configuration Variables (CV).
• TheCVnumbersandtheCVvaluesareentereddirectly.
• TheCVscanbereadandprogrammedrepeatedly.(Pro-
gramming is done on the programming track.)
• TheCVscanbeprogrammed,asyoudesire.PoM(Pro-
gramming on the layout track) is only possible with those
CVs marked in the CV table. PoM must be supported
by your central controller (see the instructions for your
controller).
• Thedefaultsettings(factorysettings)canbeproduced
repeatedly.
• 14or28/126speedlevelscanbeset.
The speed levels on the locomotive decoder and on the
controllermustagreewitheachother;otherwise,you
may have malfunctions.
• Allofthefunctionscanbecontrolledaccordingtothe
function mapping (see CV description).
• SeetheCVdescriptionfortheDCCprotocolforadditional
information.
We recommend that in general programming should be
done on the programming track.
Logic Functions
Acceleration / Braking Delay
• Theaccelerationandbrakingtimescanbesetseparately
from each other.
• ThelogicalfunctionshutoffforABV(Acceleration/
Braking Delay) can be assigned to any function button by
means of function mapping.

16
Controllable Functions
Headlights / Red marker light on Function f0 Function f0
Interior lights — Function 1 Function f1 Function f1
Soundeffect:Operatingsounds — Function 2 Function f2 Function f2
Soundeffect:Horn — Function 3 Function f3 Function f3
Soundeffect:Squealingbrakesoff — Function 4 Function f4 Function f4
Soundeffect:Stationannouncements* — Function 5 Function f5 Function f5
Soundeffect:Departurewhistle* — Function 6 Function f6 Function f6
Soundeffect:Announcement* — Function 7 Function f7 Function f7
Soundeffect:Doorsbeingclosed* — Function 8 Function f8 Function f8
ABVoff — — Function f9 Function f9
Soundeffect:Auxiliarydiesel — — Function f10 Function f10
Soundeffect:Blower — — Function f11 Function f11
Soundeffect:Compressor — — Function f12 Function f12
Soundeffect:Safetyvalve — — Function f13 Function f13
Soundeffect:Compressedair — — Function f14 Function f14
STOP mobile station
15
f0 f8 f0f8
f0 - f3 f4 - f7
* Canonlybeactivatedwhenthelocomotiveisstandingstill.

17
* Thespeedlevelsonthelocomotivedecoderandonthecontrollermustagreewitheachother;otherwise,
you may have malfunctions.
CV Discription DCC Value Factory-Set
1Address 1 - 127 3
2 PoM Minimum Speed 0 - 255 11
3 PoM Accelerationdelay 0 - 255 12
4 PoM Braking delay 0 - 255 12
5 PoM Maximum speed 0 - 255 255
8 Factory Reset / Manufacturer Recognition 8 131
13 PoM Functions F1 - F8 in analog operation 0 - 255 1
14 PoM Functions F9 - F15 and lights in analog operation 0 - 255 1
17 Extended address (upper part) CV29,Bit5=1 192
18 Extended address (lower part) CV29,Bit5=1 128
19 MultipleUnitAddress 0 - 255 0
21 PoM Functions F1 - F8 on Multiple Unit 0 - 255 0
22 PoM Functions F9 - F15 and lights on Multiple Unit 0 - 255 0
29 PoM
Bit0:Reversingdirectionoftravel
Bit1:Numberofspeedlevels14or28/128*
Bit2:DCCoperationwithabrakingarea(noanalogoperation
possible)
Bit5:short/longaddress
0 / 1
0 / 2
0 / 4
0 / 32
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39 6
63 PoM Volume 0 - 255 255

18
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtreutiliséequ‘aveclesystème
d‘exploitationindiqué.
• Analogiquemax.15Volt=,digitalmax.22Volt~.
• Lalocomotivenepeutpasêtrealimentéeélectriquement
parplusd‘unesourcedecourantàlafois.
• Ilestimpératifdetenircomptedesremarquessurla
sécuritédécritesdanslemoded‘emploidevotresystème
d‘exploitation.
•
Pour l’exploitation de la locomotive en mode conventi-
onnel,lavoiederaccordementdoitêtredéparasitée.A
cet effet, utiliser le set de déparasitage réf. 611 655. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
• ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humiditéimportant.
• LesDELinstalléescorrespondentàlaclasselaser1
selon la norme EN 60825-1.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adressez vous à votre détaillant-spécialiste Trix.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
• L’intégralitédesfonctionsestdisponibleuniquementen
exploitation Trix Systems, DCC et mfx.
• Feuxdesignalisations‘inversantselonlesensdemar-
che;feuxcommutablesenexploitationdigital.
• Rayonminimald’inscriptionencourbe360mm.
Mode multiprotocole
Mode analogique
On peut aussi faire fonctionner le décodeur sur des instal-
lations ou des sections de voie analogiques. Le décodeur
identifie automatiquement la tension de voie analogique
(DC). Toutes les fonctions qui ont été paramétrée pour le
mode analogique sous mfx ou sous DCC sont actives (voir
mode numérique).
Mode numérique
Les décodeur sont des décodeur multiprotocole. Le
décodeurpeutêtreutiliséaveclesprotocolesnumériques
suivants:mfx,DCC
Le protocole numérique offrant les possibilités les plus
nombreuses est le protocole numérique à bit de poids
fort. La hiérarchisation des protocoles numériques est
descendante:
 Priorité1:mfx
 Priorité2:DCC
 Priorité3:DC
Indication : Si deux ou plus de deux protocoles numériques
sont reconnus sur la voie, le décodeur choisit automatique-
ment le protocole numérique le plus significatif. Entre les
protocoles mfx & DCC par exemple, le décodeur choisira le
protocole numérique mfx.

19
Indication : remarquez que toutes les fonctions ne peuvent
pasêtreactionnéesdanstouslesprotocolesnumériques.
Sous mfx et sous DCC, il est possible de procéder à
quelquesparamétragesdefonctionsdevantêtreactives
dans le cadre de l’exploitation analogique.
Remarques relatives au fonctionnement en mode digital
• Encequiconcernelaprocédurederéglagedesdivers
paramètres,veuillezvousréféreraumoded‘emploide
votre centrale de commande multitrain.
• Lesvaleursparamétréesd’usinesontchoisiespour
mfx de manière à garantir le meilleur comportement de
roulement possible.
Pour d’autres systèmes d’exploitation, ces valeurs
devrontéventuellementêtreadaptées.
• L’exploitationaveccourantcontinudepolaritéinverse
dans les sections de freinage n’est pas possible avec
le réglage d’usine. Si cette propriété est désirée, il faut
alors renoncer à l’exploitation conventionnelle en cou-
rantcontinu(CV29/Bit2=0).
Protocole mfx
Adressage
• Aucuneadressen’estnécessaire,ledécodeurreçoittou-
tefois une identification unique et non équivoque (UID).
• AvecsonUID,ledécodeurindiqueautomatiquement
à une station centrale ou à une station mobile qu’il est
connecté.
• Nomencodeeenusine:VT11.5 HELVETIA
Programmation
• Lescaractéristiquespeuventêtreprogramméespar
l’intermédiaire de la couche graphique de la station cen-
trale, voire en partie aussi au moyen de la station mobile.
• Touteslescongurationsvariables(CV)peuventêtrelues
etprogramméesdefaçonréitérée.
• Laprogrammationpeutêtreréaliséesoitsurlavoie
principale, soit sur la voie de programmation.
• Lesparamétragespardéfaut(paramétragesusine)
peuventêtrerétablis.
• Mappagedesfonctions:lesfonctionspeuventêtre
affectées à de quelconques touches de fonction au
moyen de la station centrale (60212) (restreinte) et avec
lastationcentrale60213/60214/60215(voirAideauniveau
de la station centrale).

20
Protocole DCC
Adressage
• Adressepossibles:Courtes,longuesetadressesdetraction
• Catégoried’adresse:
1 à 127 (adresses courtes, adresses de traction)
1 à 10239 (adresses longues)
• Chaqueadresseestprogrammablemanuellement.
• L’adressebrèveoulongueestchoisieparl’intermédiaire
des CVs.
• Uneadressedetractionutiliséedésactivel’adresse
standard.
Programmation
• Lescaractéristiquespeuventêtremodiéesdefaçon
réitérée par l’intermédiaire des variables de configuration
(CVs).
• Touteslescongurationsvariables(CV)peuventêtrelues
etprogramméesdefaçonréitérée.
• Laprogrammationpeutêtreréaliséesoitsurlavoie
principale, soit sur la voie de programmation.
• LesCVpeuventêtreprogramméeslibrement.LaPoM
(programmation sur la voie principale) est possible
uniquement pour les CV signalées dans le tableau des CV.
LaPoMdoitêtrepriseenchargeparvotrecentrale(voir
la notice d’utilisation de votre appareil).
• Lesparamétragespardéfaut(paramétragesusine)
peuventêtrerétablis.
• 14voire28/126cransdemarchesontparamétrables.
Pour éviter tout dysfonctionnement, les crans de marche
sur le décodeur de loco doivent impérativement coïncider
avec ceux de l’appareil de commande.
• Touteslesfonctionspeuventêtrecommutéesenfonction
du mappage des fonctions (voir le descriptif des CVs).
• Pourtouteinformationcomplémentaire,voirletableau
des CVs, protocole DCC.
Il est recommandé, de réaliser la programmation, fonda-
mentalement, sur la voie de programmation.
Fonctions logiques
Temporisation d’accélération et de freinage (TAF)
• Lestempsd’accélérationetdefreinagepeuventêtre
définis indépendamment l’un de l’autre.
• LadésactivationdelafonctionlogiqueTAFpeutêtre
affectée à n’importe quelle touche de fonction via le
mappage de fonctions.
