Westfalia 306231300107 User manual

306 231 391 101 01/03
........................................................................................................ 2
Einbauanleitung:
Elektroanlage für Anhängevorrichtung .............................................................. 2
........................................................................................................ 10
Instructions de montage :
Installation électrique pour dispositif d’attelage............................................... 10
........................................................................................................ 18
Installation instructions:
Electrical system for towing hitch....................................................................... 18
........................................................................................................ 26
Istruzioni per l'installazione:
Impianto elettrico per il gancio di traino ............................................................ 26
........................................................................................................ 34
Inbouwinstructie:
Elektrische installatie voor trekhaak .................................................................. 34
........................................................................................................ 42
Instrucciones de montaje:
instalación eléctrica para el dispositivo de remolque ...................................... 42
........................................................................................................ 50
Instrução de montagem:
Instalação elétrica para equipamento de reboque ............................................ 50
........................................................................................................ 58
Οδηγίες Εγκατάστασης:
Ηλεκτρικό σύστηµαγια εξάρτηµαρυµούλκησης .............................................. 58
........................................................................................................ 66
Návod k montáži:
Elektrické zařízení pro závěsné zařízení............................................................. 66
........................................................................................................ 74
Návod na montáž:
Elektroinštalácia pre ťažné zariadenie ............................................................... 74
........................................................................................................ 82
Szerelési útmutató:
A vonószerelvény villamos berendezése ........................................................... 82
........................................................................................................ 90
Instrukcja montażowa:
Instalacja elektryczna dla sprzęgu przyczepowego.......................................... 90

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
2 306 231 391 101 01/03 Fiat Stilo
Einbauanleitung:
Elektroanlage für Anhängevorrichtung
Allgemeine Daten
Artikelnummer
Westfalia Fahrzeughersteller
Fahrzeug
306 231 300 107 46 216 243 Fiat Stilo, auch mit EPH
306 231 300 113 46 216 266 Fiat Stilo, auch mit EPH
Dauerplus-Erweiterungssatz für die 13-polige Steckdose
Hinweis
Der Dauerplus-Erweiterungssatz ermöglicht die Inbetriebnahme einer Dauerstromversorgung
und einer Ladeleitung für eine Zusatzbatterie.
Artikelnummer
Westfalia Fahrzeughersteller
Fahrzeug
300 025 300 113 - - diverse Fahrzeuge

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
Fiat Stilo 306 231 391 101 01/03 3
Wichtige Hinweise
Vor Arbeitsbeginn die Einbauanleitung lesen.
Der Elektroeinbausatz darf nur von qualifiziertem Fachpersonal eingebaut werden.
Vorsicht - Batterie abklemmen!
Beschädigung der KFZ-Elektronik, elektronisch gespeicherte Daten können verloren
gehen.
Vor Arbeitsbeginn den Fehlerspeicher auslesen.
Vor dem Bohren sicherstellen, dass sich keine Gegenstände, wie z. B. Leitungen, hinter den
Verkleidungen befinden.
Blanke Karosseriestellen, wie z. B. gebohrte Löcher, entgraten und anschließend mit einem
Rostschutzmittel versiegeln. Hierbei handelt es sich um folgende Mittel der Fa. PPG:
· F386 Zink-Schweißgrundierung, F391 Chromatfreier Epoxy Füller, F336 Härter für Epoxy
Füller und F372 Verdünner.
Hinweis
Bei der Montage auf folgende Punkte besonders achten:
· Leitungen dürfen weder eingeklemmt noch beschädigt sein.
· Alle Dichtungselemente ordnungsgemäß anbringen.
· Die Steckdosendichtung muss auf dem Isolierschlauch positioniert werden und nicht auf
den Einzeladern.
· Leitungen so verlegen, dass diese weder am Fahrzeug scheuern noch abknicken.
· Leitungen nicht in unmittelbarer Nähe der Abgasanlage verlegen.
· Steuergeräte so anbringen, dass keine Feuchtigkeit eindringen kann. Der
Kabelanschluss soll immer nach unten zeigen.
· Anhängersteuermodul entfetten, um eine bessere Haftung der Klebestellen zu
gewährleisten.
Bei Anhängerbetrieb wird die Nebelschlussleuchte des Zugfahrzeugs abgeschaltet.
Bei Anhängern ohne Nebelschlussleuchte muss diese nachgerüstet werden.
Eine zweite Nebelschlussleuchte am Anhänger vermeidet Fehlermeldungen im Check-
Controlsystem.
Der Ausfall einer Blinkleuchte, auch am Anhänger, wird durch die Erhöhung der Blinkfrequenz
angezeigt. Es ist keine zusätzliche Blinkkontrolle notwendig.
Ein Steckdosenadapter darf nur im Anhängerbetrieb genutzt werden. Nach dem Anhängerbetrieb
den Steckdosenadapter entfernen.
Die Prüfung der Anhängerfunktionen mit einem Anhänger oder einem Prüfgerät mit
Belastungswiderständen durchführen.
Technische Änderungen vorbehalten!

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
4 306 231 391 101 01/03 Fiat Stilo

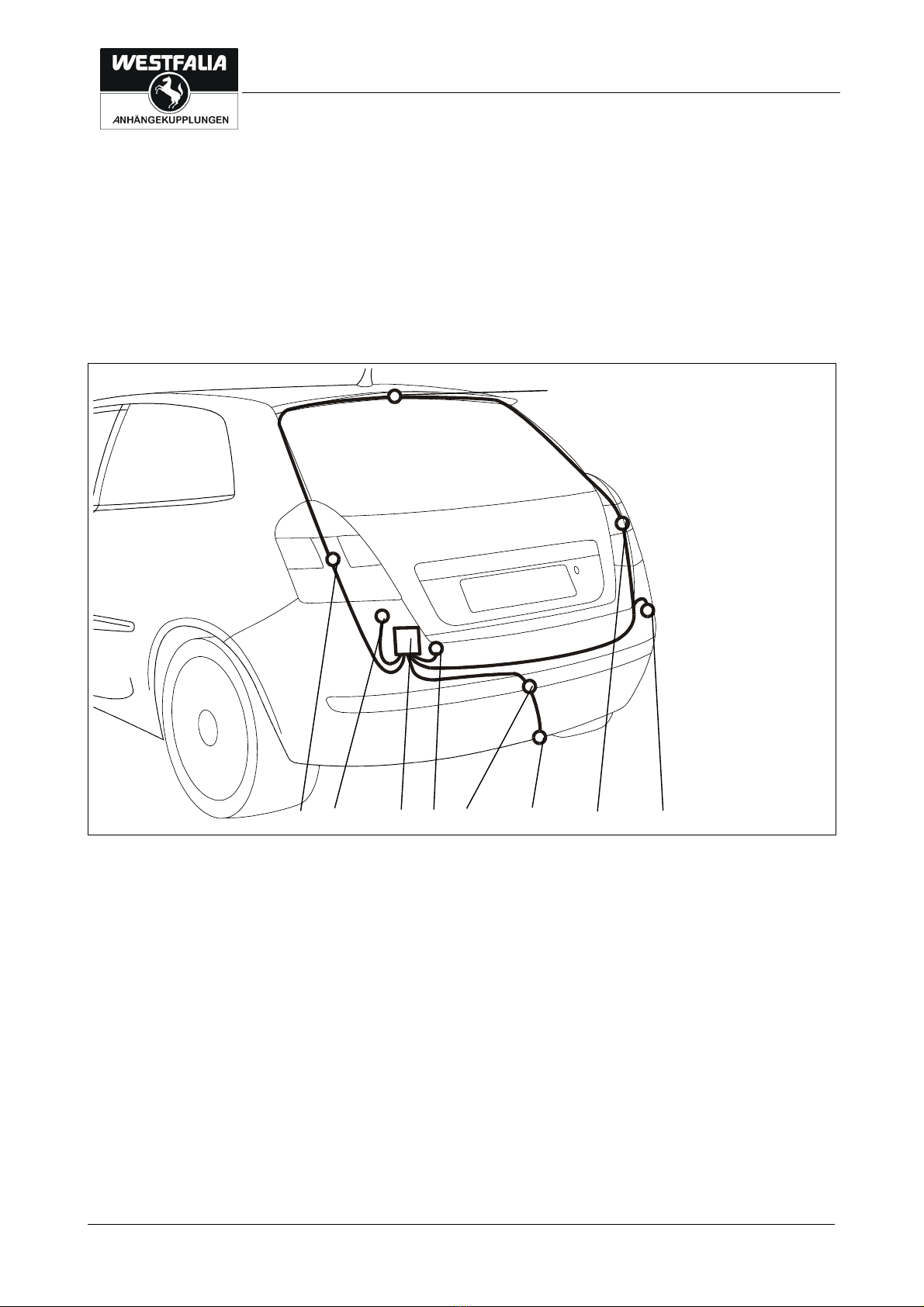

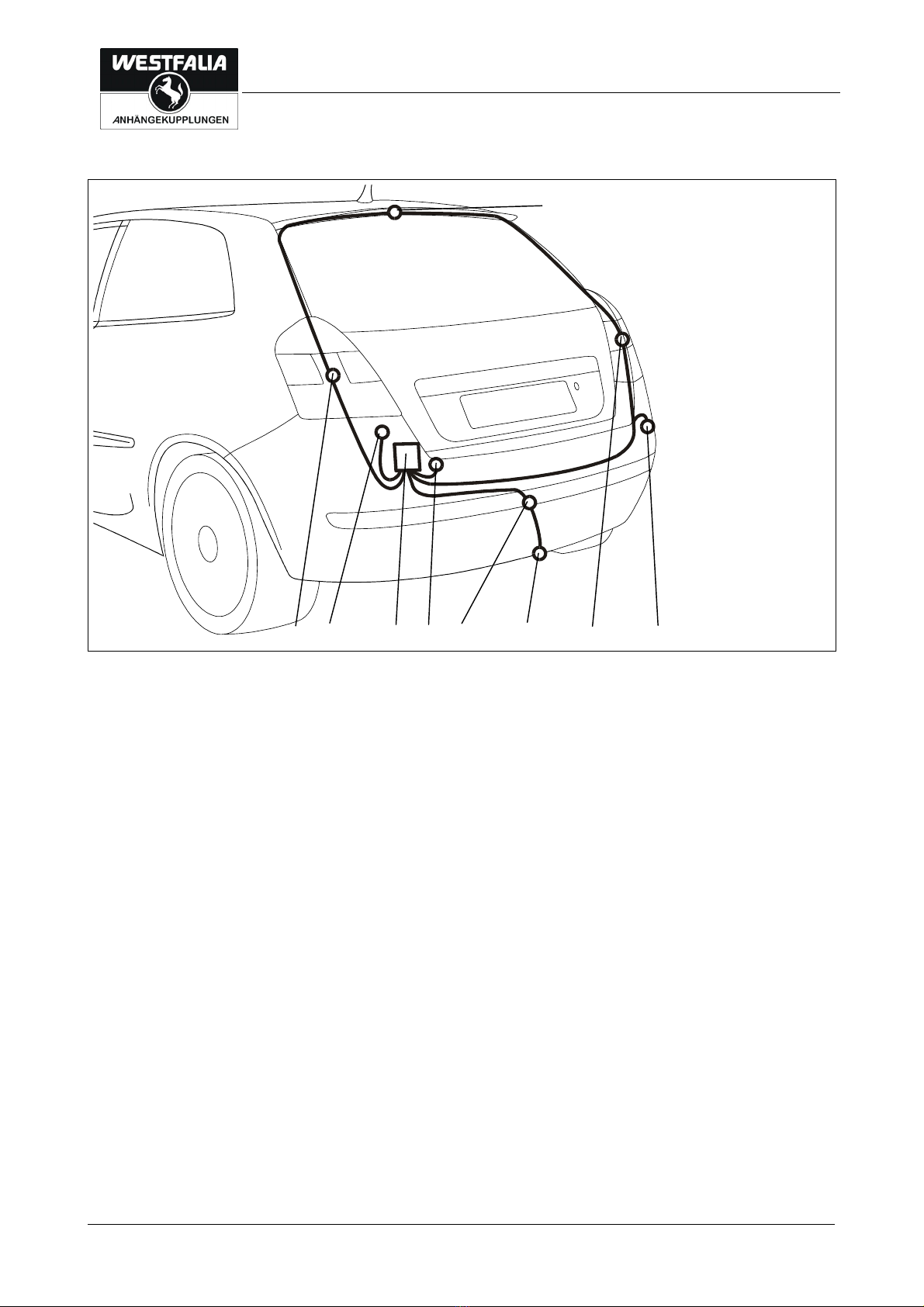

Einbauübersicht
Abb. 1: Einbauübersicht
1 Anschluss Nebelschlussleuchten 6 Kabel-Durchführung
2 linke Rückleuchte 7 Anhängersteckdose
3 Massepunkt 8 rechte Rückleuchte
4 Anhängersteuermodul 9 Dauerplus / Einparkhilfe
5 Sicherungen
2 3 4 5 6 7 8 9
1

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
Fiat Stilo 306 231 391 101 01/03 5

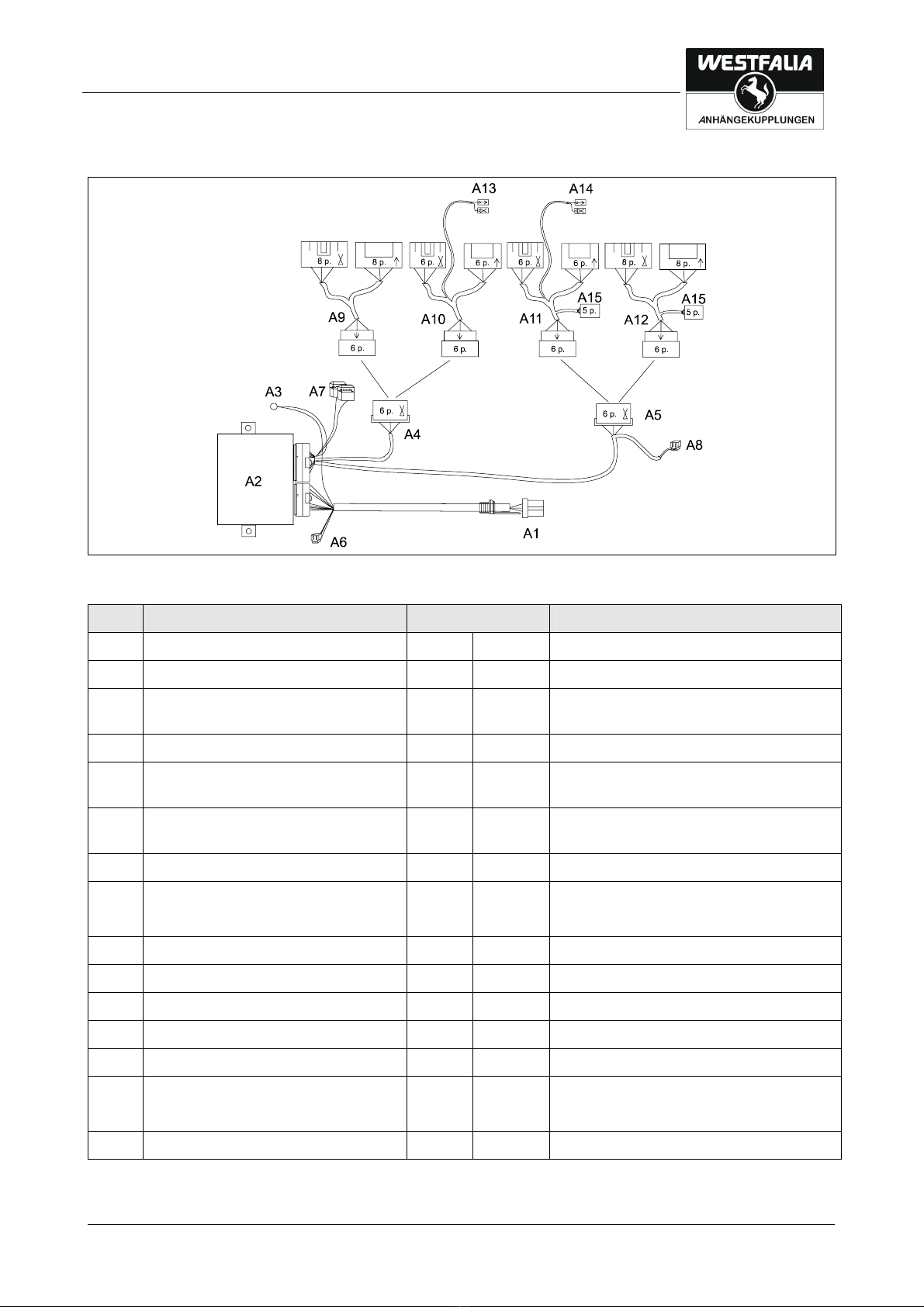

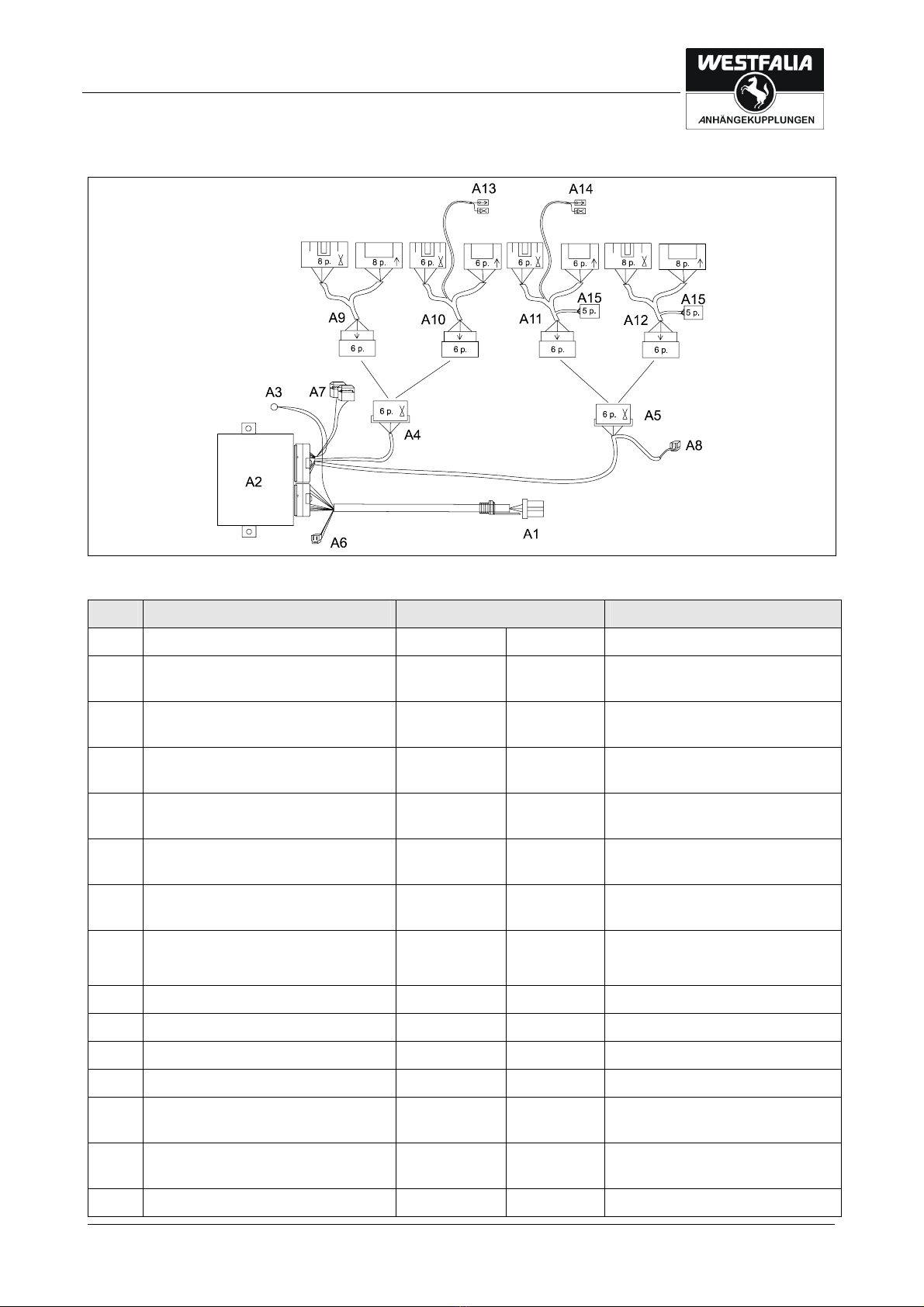

Kabelbaumübersicht
Abb. 2: Kabelbaum
Pos. Bezeichnung Kabel Anschluss am Fahrzeug
A1 Kontakteinsatz 13-polig Steckdosenhalteblech
A2 Anhängersteuermodul unterhalb linker Rückleuchte
A3 Masseanschluss M8 bn 1,5 mm²,
2,5 mm²
unterhalb linker Rückleuchte
A4 Adapteranschluss linke Rückleuchte gr/sw linke Rückleuchte
A5 Adapteranschluss rechte
Rückleuchte
gr/rt rechte Rückleuchte
A6 Dauerplus-Erweiterungssatz rt, ge,
bn/ws
2,5 mm² unterhalb linker Rückleuchte
A7 Sicherungshalter rt, rt/sw 1,5 mm² unterhalb linker Rückleuchte
A8 Anschluss Dauerplus/
Einparkhilfe
rt,
bn/ws
2,5 mm²
0,35 mm²
unterhalb rechter Rückleuchte
A9 Adapter linke Rückleuchte Stilo 3-türig
A10 Adapter linke Rückleuchte Stilo 5-türig
A11 Adapter rechte Rückleuchte Stilo 5-türig
A12 Adapter rechte Rückleuchte Stilo 3-türig
A13 Anschluss Nebelschlussleuchte links bl/gr 0,75 mm² Kabelstrang zur Kofferraumklappe
A14 Anschluss Nebelschlussleuchte
rechts
bl/rt
gr/rt
0,75 mm² Kabelstrang zur Kofferraumklappe
A15 Relais für Nebelschlussleuchte Adapter rechts

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
6 306 231 391 101 01/03 Fiat Stilo
Elektroeinbausatz einbauen
1. Minusklemme der Batterie abklemmen.
2. Reserverad entnehmen.
3. Folgende Abdeckungen und Verkleidungen ggf. entfernen:
· Im Kofferraum
- Abdeckung des Kofferraumbodens
- Verkleidung der Heckabschlussblechs
- Verkleidung der rechten und linken Seite des Kofferraumes
4. In der Reserveradmulde hinten links ein 40 mm Loch für die Kabel-Durchführung (Abb. 1/6)
einbringen.
5. Das Steckdosenende des Leitungsstranges durch die eingebrachte Kabel-Durchführung,
ausgehend vom Kofferraum, nach außen zum Steckdosenhalteblech (Abb. 1/7) verlegen.
6. Die Gummitülle in die Kabel-Durchführung (Abb. 1/6) einsetzen.
Steckdose montieren
7. Den Kontakteinsatz in das Steckdosengehäuse eindrücken und die Gummidichtung an die
Steckdose heranschieben.
8. Die Steckdose mit den beiliegenden Schrauben und Muttern am Steckdosenhalteblech
(Abb. 1/7) festschrauben.
Rückleuchten anschließen
Hinweis
Zum Anschluss der Rückleuchten den passenden Adapter gemäß dem Kapitel
Kabelbaumübersicht wählen!
9. Das Leitungsende mit der Kennzeichnung links zur linken Rückleuchte verlegen.
10. Steckverbindung der linken Rückleuchte (Abb. 1/2) trennen und mit den passenden
Gegenstücken des Leitungsstranges verbinden. Stecker müssen einrasten.
11. Das Leitungsende mit der Kennzeichnung rechts entlang dem Heckabschlussblech zur
rechten Rückleuchte verlegen.
12. Steckverbindung der rechten Rückleuchte (Abb. 1/8) trennen und mit den passenden
Gegenstücken des Leitungsstranges verbinden. Stecker müssen einrasten.

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
Fiat Stilo 306 231 391 101 01/03 7
Besonderheiten beim Anschluss der Nebelschlussleuchte
13. Das Leitungsende mit der blauen und grauen Leitung linksseitig zum Fahrzeughimmel
(Abb. 1/1) verlegen.
14. Das Leitungsende mit der blau/roten und grau/roten Leitung rechtsseitig zum
Fahrzeughimmel (Abb. 1/1) verlegen.
15. Die einzelnen Leitungen des fahrzeugseitigen Leitungsstranges ausmessen und am
Anschluss (Abb. 1/1) gemäß Abb. 4 anschließen.
Abb. 4: Nebelschlussleuchte
1 Leitungsstrang "Links" grau und blau 4 Fahrzeugleitung grau
2 Leitungsstrang "Rechts" grau/rot und
blau/rot
5 Steckverbindungen
3 Fahrzeugleitung violett
16. Das beiliegende Relais in den Relaissockel des rechten Adapters einstecken. Den
Relaissockel mit Kabelbindern am Leitungsstrang befestigen.
1 2
5
34
L R
gr bl bl/rt
5
gr/rt
vi gr

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
8 306 231 391 101 01/03 Fiat Stilo
Anhängersteuermodul anschließen
17. Das Anhängersteuermodul (Abb. 1/4) mit Klettband im linken Heckbereich befestigen.
18. Den 12-poligen und 18-poligen Stecker auf das Anhängersteuermodul aufstecken.
19. Die braunen Leitungen mit der Ringöse an dem fahrzeugseitigen Massepunkt (Abb. 1/3)
anschließen.
Abb. 5: Zusammenbau Sicherungshalter
20. Die Flachsteckhülsen der roten und der rot/schwarzen Leitungen (Abb. 5/5) aus dem
Leitungsstrang in die Sicherungshalter (Abb. 5/3) einrasten.
21. Den gelben Clip (Abb. 5/6) einsetzen.
22. Sicherung (Abb. 5/2) einsetzen und Abdeckung (Abb. 5/1) aufstecken.
Hinweis
Auf ausreichende Zugentlastung und einwandfreie Befestigung des Sicherunghalters achten.
23. Den 2-poligen Stecker mit dem passenden Gegenstück des fahrzeugseitigen
Leitungsstranges unterhalb der rechten Rückleuchte (Abb. 1/9) verbinden.
Funktion prüfen
24. Masse der Fahrzeugbatterie wieder anschließen.
25. Die Anhängerfunktionen mit einem geeigneten Prüfgerät (mit Belastungswiderständen) oder
mit einem Anhänger prüfen.
26. Alle Leitungen mit Kabelbindern befestigen.
27. Alle ausgebauten Teile wieder einbauen.
1 2 3 4
5 6

Einbauanleitung:
Elektroanlage für Anhängevorrichtung
Fiat Stilo 306 231 391 101 01/03 9

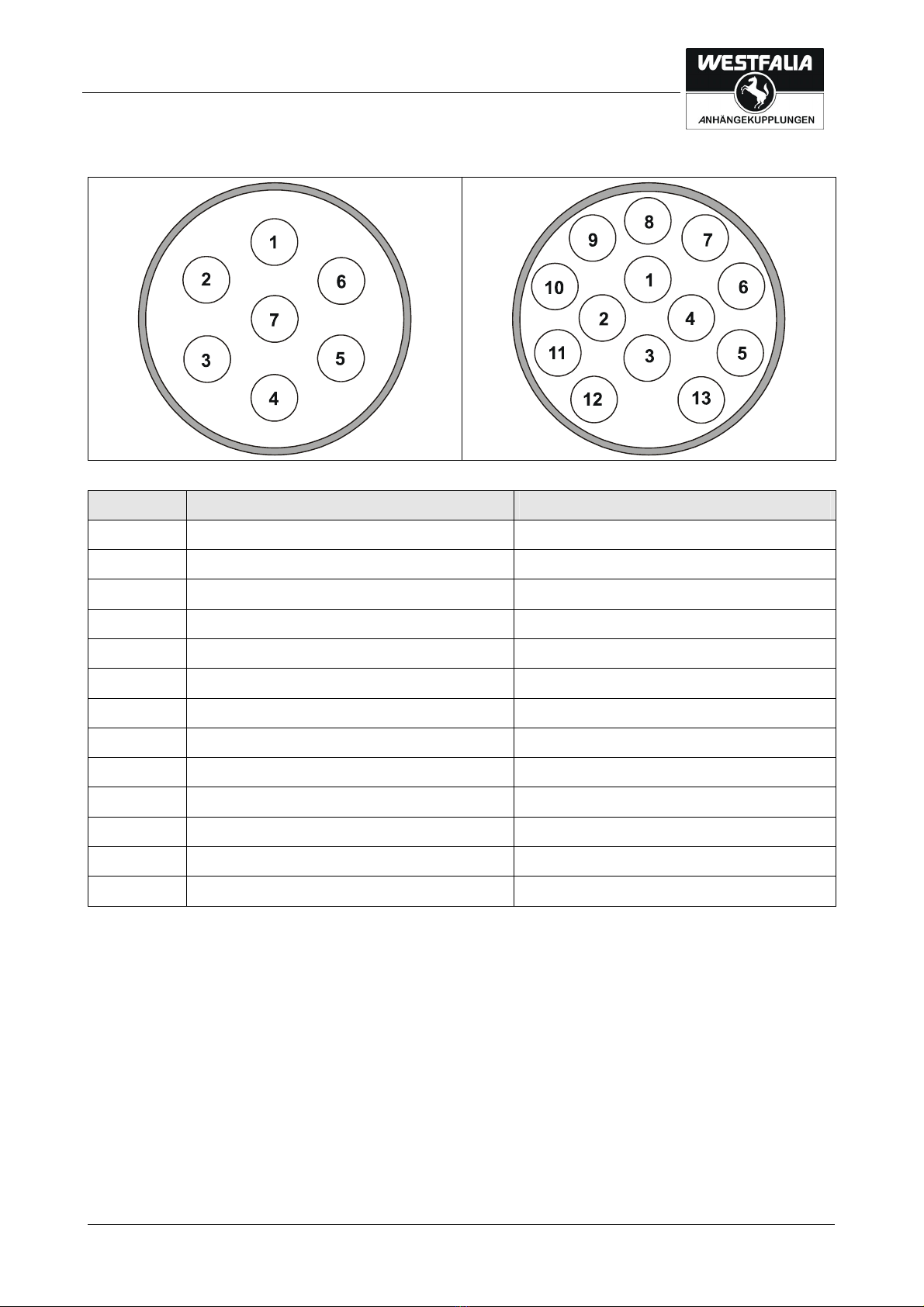

Steckdosenbelegung
Kontakt Stromkreis Leitungsfarbe
1 Blinkleuchte, links schwarz/weiß
2 Nebelschlussleuchte weiß
3 Masse (Stromkreis 1-8) braun
4 Blinkleuchte, rechts schwarz/grün
5 Rückleuchte, rechts grau/rot
6 Bremsleuchte schwarz/rot
7 Rückleuchte, links grau/schwarz
8 Rückfahrscheinwerfer grün
9 Dauerplus rot
10 Ladeleitung gelb
11 Masse (Stromkreis 10) braun/weiß
12 -- --
13 Masse (Stromkreis 9-12) braun

Instructions de montage :
Installation électrique pour dispositif d’attelage
10 306 231 391 101 01/03 Fiat Stilo
Instructions de montage :
Installation électrique pour dispositif d’attelage
Données générales
Numéro d'article
Westfalia Fabricant du véhicule
Véhicule
306 231 300 107 46 216 243 Fiat Stilo, également avec EPH
306 231 300 113 46 216 266 Fiat Stilo, également avec EPH
Module d'extension plus permanent pour la prise de courant à 13 pôles
Remarque
Le module d'extension plus permanent permet l'utilisation d'une alimentation en courant
permanent et d'un fil de charge pour une batterie supplémentaire.
Numéro d'article
Westfalia Fabricant du véhicule
Véhicule
300 025 300 113 - - Différents véhicules

Instructions de montage :
Installation électrique pour dispositif d’attelage
Fiat Stilo 306 231 391 101 01/03 11
Remarques importantes
Avant de commencer l'intervention, lire les instructions d'installation.
L'installation du module électronique ne doit être réalisée que par des techniciens qualifiés.
Attention - débrancher la batterie !
Endommagement de l'électronique du véhicule, les données enregistrées
électroniquement peuvent être perdues.
Extraire la mémoire des erreurs avant de commencer l'intervention.
Avant de commencer à percer, s'assurer que rien ne se trouve derrière le revêtement, comme
des fils par exemple.
Ebarber les endroits de la carrosserie qui sont polis, comme par exemple les trous alésés, puis
appliquer de l'antirouille. Il s'agit ici des produits suivants de Fa. PPG :
· Apprêt de soudage en zinc F386, matière de remplissage époxy sans chromate F391,
durcisseur pour matière de remplissage époxy F336 et diluant F372.
Remarque
Observer avec attention les points suivants lors du montage :
· Les fils ne doivent pas être endommagés ou pincés.
· Installer tous les joints dans l'ordre établi.
· Le joint de la prise de courant doit être placé sur la gaine isolante et non sur un
conducteur unique.
· Disposer les fils de façon à ce qu'ils ne puissent pas frotter sur le véhicule ou rompre.
· Ne pas placer les fils à proximité immédiate du système d'échappement.
· Brancher le dispositif de commande de manière à ce que l’humidité ne puisse pas
s’infiltrer. Le raccord de câbles doit toujours être dirigé vers le bas.
· Dégraisser le module de commande du dispositif d'attelage afin de garantir une meilleure
adhérence des joints de collage.
Lors de l'utilisation de la remorque, les feux anti-brouillard arrières du véhicule tractant sont mis à
l'arrêt.
Pour les attelages sans feux anti-brouillard arrière, il faut en installer.
Un deuxième feu anti-brouillard arrière sur l'attelage évite les messages d'erreur dans le système
Check-Control.
Toute panne d'un clignotant, également au niveau de l'attelage, est indiquée par une
augmentation de la fréquence de clignotement. Aucun dispositif de contrôle supplémentaire des
clignotants n'est nécessaire.

Instructions de montage :
Installation électrique pour dispositif d’attelage
12 306 231 391 101 01/03 Fiat Stilo
Un adaptateur de prise femelle ne doit être utilisé que pour le fonctionnement de l'attelage.
Retirer cet adaptateur une fois que l'attelage n'est plus utilisé.
Tester le fonctionnement de l'attelage avec un attelage ou un dispositif de contrôle avec une
résistance fixe.
Sous réserve de modifications techniques !
Aperçu du montage
Fig. 1: Aperçu du montage
1 Connexion des feux anti-brouillard 6 Conduite du câble
2 Feu arrière gauche 7 Adaptateur pour attelage
3 Point matériel 8 Feu arrière droit
4 Module de commande du dispositif
d'attelage
9 Plus permanent / système d'aide au
stationnement
5 Fusibles
2 3 4 5 6 7 8 9
1

Instructions de montage :
Installation électrique pour dispositif d’attelage
Fiat Stilo 306 231 391 101 01/03 13
Aperçu du faisceau de câbles
Fig. 2: Faisceau de câbles
Pos. Description Câble Connexion sur le véhicule
A1 Contact 13 pôles Tôle de retenue de la prise
A2 Module de commande du dispositif
d'attelage
sous le feu arrière gauche
A3 Connexion de la masse M8 marron 1,5 mm², 2,5
mm²
sous le feu arrière gauche
A4 Connexion adaptateur feu arrière
gauche
vert/blanc Feu arrière gauche
A5 Connexion adaptateur feu arrière
droit
vert/rouge Feu arrière droit
A6 Extension plus permanent rouge, jaune,
marron/blanc
2,5 mm² sous le feu arrière gauche
A7 Porte-fusible rouge,
rouge/blanc
1,5 mm² sous le feu arrière gauche
A8 Connexion Plus permanent/
système d'aide au stationnement
rouge,
marron/blanc
2,5 mm²
0,35 mm²
sous le feu arrière droit
A9 Adaptateur feu arrière gauche Stilo 3 portes
A10 Adaptateur feu arrière gauche Stilo 5 portes
A11 Adaptateur feu arrière droit Stilo 5 portes
A12 Adaptateur feu arrière droit Stilo 3 portes
A13 Connexion feu anti-brouillard
gauche
bleu/vert 0,75 mm² Faisceau de câbles vers la
trappe du coffre
A14 Connexion feu anti-brouillard droit bleu/rouge
vert/rouge
0,75 mm² Faisceau de câbles vers la
trappe du coffre
A15 Relais pour les feux anti-brouillard Adaptateur droit

Instructions de montage :
Installation électrique pour dispositif d’attelage
14 306 231 391 101 01/03 Fiat Stilo
Installation du module électronique
1. Débrancher la borne négative de la batterie.
2. Retirer la roue de secours.
3. Le cas échéant, retirer les revêtements et garnitures suivants :
· Dans le coffre
- Revêtement du fond du coffre à bagages
- Revêtement de la plaque de serrage arrière
- Revêtement du côté droit et gauche du coffre à bagages
4. Percer un trou de 40 mm en bas à gauche de la cavité pour la roue de secours pour le passe-
câble (Fig. 1/6).
5. Faire passer l'extrémité de la prise femelle du conducteur de fils via le passe-câble percé, en
partant du coffre à bagages vers l'extérieur, jusqu'à la tôle de retenue de la prise (Fig. 1/7).
6. Insérer le passe-fil en caoutchouc dans le passage du câble (Fig. 1/6).
Monter la prise
7. Appuyer le contact dans le bâti de la prise et faire glisser vers le bas le joint en caoutchouc
sur la prise.
8. Fixer la prise sur la tôle de retenue de la prise (Fig. 1/7) avec les vis et écrous fournis.
Brancher les feux arrière
Remarque
Pour connecter les feux arrière, sélectionner l'adaptateur adéquat comme indiqué au
chapitre Aperçu du faisceau de câbles !
9. Faire passer l'extrémité du fil avec la marque gauche vers le feu arrière gauche.
10. Séparer la fiche de connexion du feu arrière gauche (Fig. 1/2) et la brancher sur la fiche
adaptée du conducteur de fils. Les connecteurs doivent s'insérer.
11. Faire passer l'extrémité du fil avec la marque droit le long de la plaque de serrage arrière vers
le feu arrière droit.
12. Séparer la fiche de connexion du feu arrière droit (Fig. 1/8) et la brancher sur la fiche adaptée
du conducteur de fils. Les connecteurs doivent s'insérer.

Instructions de montage :
Installation électrique pour dispositif d’attelage
Fiat Stilo 306 231 391 101 01/03 15
Particularités pour la connexion des feux anti-brouillard
13. Faire passer l'extrémité de fil bleu et gris sur le côté gauche jusqu' au plafond du véhicule
(Fig. 1/1).
14. Faire passer l'extrémité de fil bleu/rouge et gris/rouge sur le côté droit jusqu' au plafond du
véhicule (Fig. 1/1).
15. Mesurer les fils uniques du conducteur de fils côté véhicule et les brancher sur la connexion
(Fig. 1/1) comme décrit à la Fig. 4.
Fig. 4: Feux anti-brouillard
1 Conducteur de fils "gauche" gris et bleu 4 Fil véhicule gris
2 Conducteur de fils "droite" gris/rouge et
bleu/rouge
5 Connecteurs
3 Fil véhicule violet
16. Insérer le relais fourni dans le socle du relais de l'adaptateur de droite. Fixer le socle du relais
avec des attaches-câbles sur le conducteur de fil.
1 2
5
34
G D
gris bleu bleu/rouge
blanc 5
gris/rouge
blanc
violet gris

Instructions de montage :
Installation électrique pour dispositif d’attelage
16 306 231 391 101 01/03 Fiat Stilo
Fixer le module de commande du dispositif d'attelage
17. Fixer le module de commande de l'attelage (Fig. 1/4) dans la zone arrière gauche avec une
bande velcro.
18. Mettre la fiche à 12 et 18 pôles sur le module de commande de l'attelage.
19. Raccorder les fils marron avec des anneaux sur le point matériel du côté du véhicule (Fig.
1/3).
Fig. 5: Montage du porte-fusibles
20. Insérer les contacts femelles des fiches plates des fils rouges et rouges/noirs (Fig. 5/5) du
conducteur de fils dans le porte-fusibles (Fig. 5/3).
21. Mettre en place le clip jaune (Fig. 5/6).
22. Installer le fusible (Fig. 5/2) et remettre le revêtement (Fig. 5/1) en place.
Remarque
Vérifier que la décharge de traction est suffisante et que le porte-fusibles est correctement
fixé.
23. Relier la fiche 2 pôles avec la fiche adaptée du conducteur de fils du côté véhicule sous le feu
arrière droit (Fig. 1/9).
Vérifier le fonctionnement
24. Reconnecter la masse de la batterie du véhicule.
25. Vérifier le fonctionnement de l'attelage avec un dispositif de contrôle adéquat (avec
résistance fixe) ou avec un attelage.
26. Fixer tous les fils avec des attaches-câbles.
27. Remonter toutes les pièces qui ont été démontées.
1 2 3 4
5 6

Fiat Stilo 306 231 391 101 01/03 17
Affectation de la prise de courant
Contact Circuit Couleur du fil
1 Clignotant, gauche noir/blanc
2 Feux anti-brouillard blanc
3 Masse (circuit 1-8) marron
4 Clignotant, droit noir/vert
5 Feu arrière, droit gris/rouge
6 Feu stop noir/rouge
7 Feu arrière, gauche gris/noir
8 Feu marche-arrière vert
9 Plus permanent rouge
10 Fil de charge jaune
11 Masse (circuit 10) marron/blanc
12 -- --
13 Masse (circuit 9-12) marron

Installation instructions:
Electrical system for towing hitch
18 306 231 391 101 01/03 Fiat Stilo
Installation instructions:
Electrical system for towing hitch
General Data
Part number
Westfalia Vehicle Manufacturer
Vehicle
306 231 300 107 46 216 243 Fiat Stilo, also with PDC
306 231 300 113 46 216 266 Fiat Stilo, also with PDC
Constant plus extension kit for the 13-pin socket
Note
The constant plus extension kit allows a permanent power supply and a charging lead for a
booster battery to be used.
Part number
Westfalia Vehicle Manufacturer
Vehicle
300 025 300 113 - - various vehicles

Installation instructions:
Electrical system for towing hitch
Fiat Stilo 306 231 391 101 01/03 19
Important Notes
Read the installation manual prior to starting work.
The electrical kit should only be installed by qualified personnel.
Caution – Disconnect the battery!
Danger of damage to the vehicle’s electronic system. Data which are stored
electronically may get lost.
Read out the fault storage prior to starting work.
Make sure prior to drilling that no objects such as cables, for example, are located behind the
covers.
Deburr any bare body parts, like bore holes, and seal them with the help of some rust inhibitor.
Please use the following product made by PPG:
· F386 zinc welding primer, F391 chromate-free epoxy filler, F336 hardener for epoxy filler and
F372 thinning agent.
Note
During installation special attention has to be paid to the following points:
· Cables must not be pinched or damaged.
· All sealing elements have to be installed properly.
· The socket gasket has to be positioned on the insulating sleeve and not on the individual
wires.
· Lay the cables such that they do not rub on the vehicle and are not bent.
· Do not lay any cables near the exhaust system.
· Install the controller such that it is protected against the ingress of humidity. The cable
connection should always face downward.
· Degrease the trailer control module to ensure better adhesion of the joints.
When a trailer is used, the rear fog lamp of the traction vehicle is deactivated.
In the case of trailers without rear fog lamp, a rear fog lamp has to be retrofitted.
A second rear fog lamp on the trailer prevents fault signals in the check-control system.
When a direction indicator lamp fails, also on the trailer, this is indicated by a higher flashing
frequency. No additional direction indicator check is necessary.
A socket adapter may only be used in conjunction with a trailer. When the trailer is no longer
used, remove the socket adapter.
Correct trailer operation has to be checked using a trailer or a test instrument with load resistors.
Subject to technical alterations!

Installation instructions:
Electrical system for towing hitch
20 306 231 391 101 01/03 Fiat Stilo
Installation Overview
Fig. 1: Installation Overview
1 Rear fog lamp connection 6 Cable leadthrough
2 Left tail light 7 Trailer socket
3 Ground point 8 Right tail light
4 Trailer control module 9 Constant plus / parking distance control
5 Fuses
2 3 4 5 6 7 8 9
1
