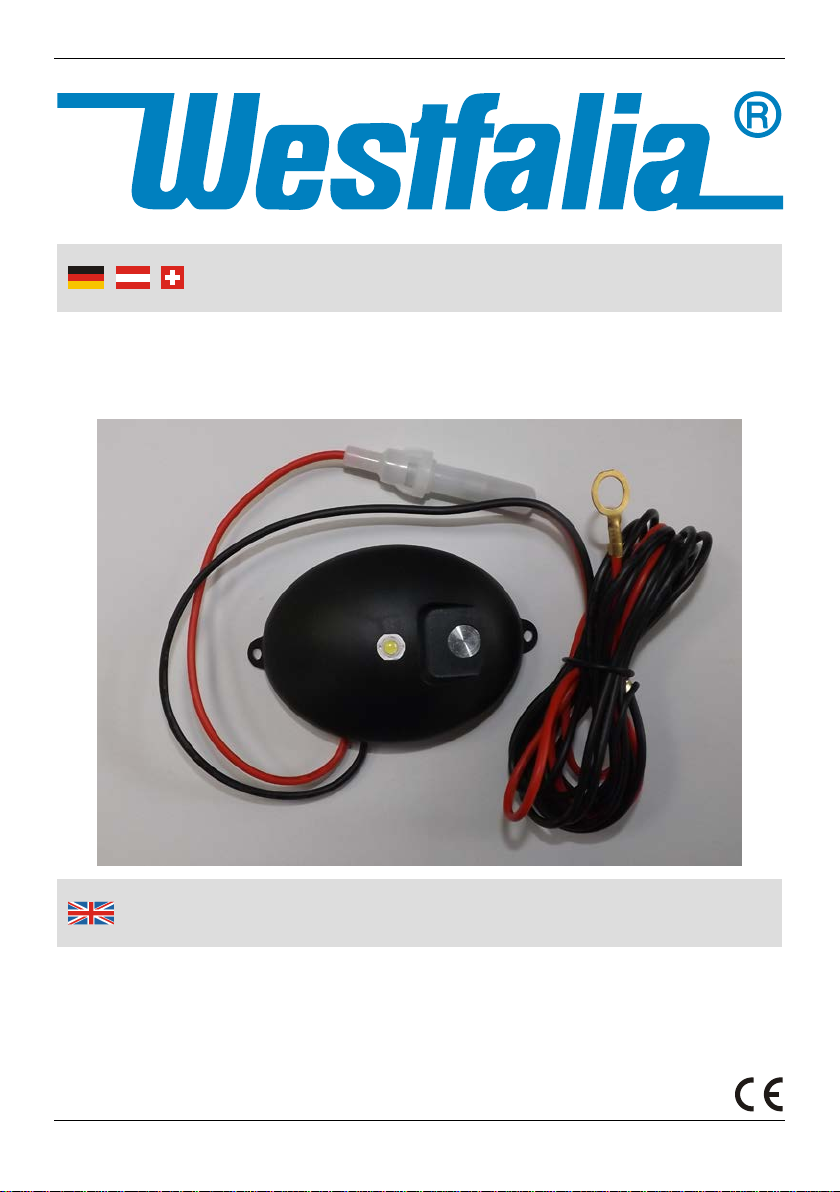

Westfalia 85 14 08 User manual

KFZ Mardervertreiber mit LED Blitzlicht
Artikel Nr. 85 14 08
Car Marten Repeller with LED Flashlight
Article No. 85 14 08
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using
your new device. They enable you using all functions,
and they
help you avoiding misunderstandings and
preventing damage.
Please take the time to read this manual carefully and
keep it for future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für
den Umgang mit Ihrem neuen Gerät. Sie ermöglichen
Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen,
Missverständnisse zu vermeiden und Schäden vorzu-
beugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanlei-
tung in Ruhe durchzulesen und bewahren Sie sie für
späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

III
5 4
2 1 3 2

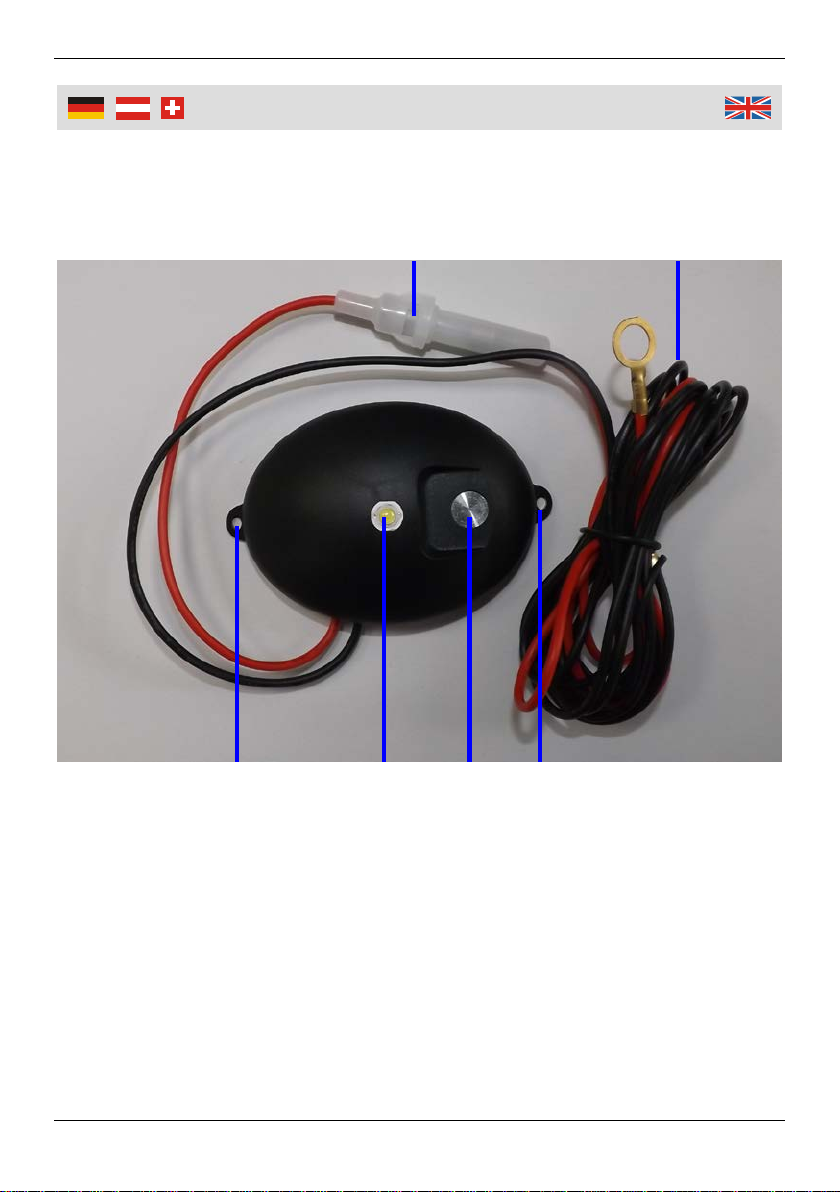

Übersicht | Overview

IV
1 LED Blitzlampe LED Flasher
2 Befestigungslöcher Mounting Hole
3 Piezoelement Piezoelectric Ele-
ment
4 Anschlusskabel Connecting Cable
5 Sicherung 1 A Fuse 1 A
Übersicht | Overview

1
Sicherheitshinweise
Beachten Sie bitte beim Einsatz des Gerätes in
Garagen oder anderen Räumen, in denen Fahr-
zeuge abgestellt werden, dass das Gerät unter
Umständen Ultraschall-Rückfahrwarner der
Fahrzeuge stören und falsche Anzeigen dieser
Geräte hervorrufen kann. Bei Publikumsverkehr
sollten entsprechende Warnhinweise ange-
bracht werden.
Setzen Sie das Gerät keinen hohen Temperatu-
ren und starken Vibrationen aus und vermeiden
Sie eine starke mechanische Beanspruchung.
Betreiben Sie das Gerät nur mit der dafür
vorgesehenen Spannung.
Bei evtl. Reparaturen dürfen nur Original-
Ersatzteile verwendet werden, um ernsthafte
Schäden zu vermeiden.
Prüfen Sie Zuleitungen und spannungsführende
Kabel, mit denen das Gerät verbunden ist, auf
Bruchstellen oder Isolationsfehler. Bei Feststel-
lung eines Fehlers oder bei sichtbaren Schäden
Beachten Sie bitte zur Vermeidung von
Fehlfunktionen, Schäden und gesund-
heit
liche Beeinträchtigungen folgende
Hinweise:

2
Sicherheitshinweise
darf das Gerät nicht in Betrieb genommen wer-
den.
Die Installation, eine Reparatur oder andere
Arbeiten, wie z.B. Auswechseln einer Sicherung,
etc. dürfen nur vom Fachmann durchgeführt
werden.
Prüfen Sie in jedem Fall, ob das Gerät für den
jeweiligen Einsatzort geeignet ist.
Öffnen Sie das Gerät nicht und nehmen Sie
auch keine Veränderungen an dem Gerät vor.
Bei Funktionsstörungen oder Defekten wenden
Sie sich bitte an den Westfalia Kundenservice.
Halten Sie Elektrogeräte, Verpackungsmaterial
usw. von Kindern fern. Das Gerät ist kein Spiel-
zeug.
Entsorgen Sie Verpackungs- und Verschleißma-
terial (Folien, ausgediente Produkte) umweltge-
recht.
Tauchen Sie das Gerät niemals in Wasser.
Die Weitergabe des Produktes sollte mit der
dazugehörigen Gebrauchsanweisung erfolgen.

Safety Notes
3
Note that the device may interfere with ultrason-
ic rear parking aids of vehicles in garages or
other spaces where vehicles are parked. This
can cause malfunctions of these devices. When
used in public attach appropriate warning sym-
bols.
Do not expose the device to excessive tempera-
tures or strong vibrations and avoid strong me-
chanical stresses.
Only operate the device at its intended voltage.
In case of repairs, only use original spare parts,
to avoid serious damage.
Check feed cables and conducting cables
connected to the device for breaks or insulation
defects. Do not use the device any more, if you
find a defect or visible damages.
Installation, repairs or other works, e.g. chang-
ing a fuse, etc. may only be carried out by an
appropriately trained, skilled person.
Please mind the following safety notes
to avoid malfunctions, damages or
physical injuries:

Safety Notes
4
Always check whether the device is suitable for
the respective place where you intend to use it.
Do not open the device and do not modify it. If
the device malfunctions or is damaged in any
manner please feel free to contact the Westfalia
Customer Service.
Electric appliances, packaging material etc.
should be kept away from children. The device
is not a toy.
Dispose of packaging and worn out material
correctly and in an environmentally friendly way.
Never immerse the device into water.
Only pass on the device with the operation
manual included.

Consignes de sécurité
5
S'il vous plaît noter que lorsque vous utilisez
l'appareil dans le garage ou dans autres
endroits d’arrête de véhicule, l'appareil peut
interférer avec les alarmes de recul à ultrasons
des véhicules et provoquer ainsi des fausses
indications de ces dispositifs. Dans le cas des
transports publics des panneaux d'information
adéquates doivent être placés.
Ne pas exposer l'appareil à haute température
et de fortes vibrations et éviter toute contrainte
mécanique.
Utilisez l'appareil uniquement avec l'adaptateur
fourni.
En cas de réparation, n'utiliser que des pièces
de rechange originale pour éviter de graves
dommages.
Vérifiez les câbles et cordons d'alimentation,
avec lequel l'appareil est connecté pour trouver
des déchirures ou des défauts d'isolation. Si une
S'il vous plaît noter afin d'éviter des
problèmes de dysfonctionnement,
dommage ou de la santé les
informations suivantes:

Consignes de sécurité
6
erreur est détectée ou si le dommage est visible,
le dispositif ne doit plus être mis en service.
L'installation, la réparation ou autres travaux,
tels que le remplacement d'un fusible, etc.
doivent être effectués uniquement par un
technicien qualifié.
Vérifiez dans chaque cas si l’appareil est adapté
à votre site.
N'ouvrez pas l'appareil et ne pas apporter des
modifications. En cas de dysfonctionnements ou
des défaillances, s'il vous plaît contacter le
service client Westfalia.
Gardez les appareils électriques, les matériaux
d'emballage, etc. loin de la portée des enfants.
L'appareil n'est pas un jouet.

Éliminer l'emballage et le matériel
consommables (film, produit en désuétude) en
respectant l'environnement.
Ne pas plonger l'appareil dans l'eau.
Lorsque vous partagez l’appareil avec d'autres,
le manuel d'instructions doit toujours être
attaché.

Informazioni sulla sicurezza
7
Si prega di notare che durante l’utilizzo del
dispositivo in garage o altri luoghi di sosta di
veicoli, il dispositivo potrebbe interferire con gli
allarmi ultrasuoni di retromarcia dei veicoli e
quindi causare false indicazioni di questi
dispositivi. In caso di trasporto pubblico devono
essere collocati cartelli informativi adeguati.
Non esporre il dispositivo a temperature elevate
e forti vibrazioni ed evitare forti sollecitazioni
meccaniche.
Utilizzare il dispositivo solo con l'alimentatore
fornito.
In caso di eventuali riparazioni, utilizzare
esclusivamente pezzi di ricambio originali, per
evitare gravi danni.
Controllare cavi e cavi di alimentazione, con il
quale il dispositivo è collegato per trovare
eventuali strappi o difetti di isolamento. In caso
si rilevi un errore o in caso di danni visibili, il
dispositivo non deve più essere messo in
funzione.
Si prega di notare al fine di evitare
malfunziona
menti, danni o problemi
alla salute le seguenti informazioni:

Informazioni sulla sicurezza
8
L’installazione, la riparazione o altri lavori, come
ad esempio la sostituzione di un fusibile, ecc.
devono essere eseguite solo da un tecnico
qualificato.
Controllare in ogni caso se il dispositivo è adatto
per il sito.
Non aprire il dispositivo e non apportare alcuna
modifica. In caso di malfunzionamenti o difetti, si
prega di contattare il servizio clienti Westfalia.
Mantenere le apparecchiature elettriche, i
materiali da imballaggio, ecc. lontano dai
bambini. Il dispositivo non è un giocattolo.
Smaltire gli imballaggi e i materiali di consumo
(pellicole, prodotti in disuso) rispettando
l’ambiente.
Non immergere il dispositivo in acqua.
Nel condividere il dispositivo con altri, il manuale
d’istruzione deve sempre essere allegato.

9
Benutzung
Funktionsweise
Der Mardervertreiber erzeugt grelle Lichtblitze und
ein intervallweises akustisches Signal mit einer
Frequenzen von 12 bis zu 23 kHz. Diese hohen
Frequenz wird von den Mardern als störend und
unangenehm wahrgenommen, so dass sie das
entsprechende Fahrzeug meiden.
Montage
Der Mardervertreiber kann mit Blechschrauben
oder Kabelbindern im Motorraum an der Karosse-
rie befestigt werden. Das Anschlusskabel zur
Autobatterie ist so zu verlegen, dass es nicht mit
beweglichen oder heißen Teilen (z.B. Lüfterrad,
Auspuffkrümmer) in Berührung kommen kann. Das
Gerät sollte im Motorraum so platziert sein, dass
sich der Schall gleichmäßig verteilen kann und er
nicht durch Dämmmatten gedämpft wird.
ACHTUNG: Die Montage sollte durch autorisiertes
Fachpersonal erfolgen!
Wenn Ihr Fahrzeug mit einem Mardervertreiber
ausgerüstet ist, sollten Sie bei Wartungs- und
Reparaturarbeiten das Werkstattpersonal über das
Vorhandensein des Gerätes informieren.

10
Benutzung
Elektrischer Anschluss
Das Gerät wird an die Autobatterie sowie an die
Klemme 15 angeschlossen. Das rote Kabel wird
mit dem Pluspol der Autobatterie, das schwarze
Kabel mit der Klemme 15 verbunden, welche sich
laut der Euro Norm am Stecker für das Autoradio
befindet und auch gekennzeichnet ist. Bei dieser
Anschlussweise arbeitet das Gerät nur wenn die
Zündung ausgeschaltet ist.
Hinweis: In den Ländern der EU ist es zwingend
erforderlich, dass der Mardervertreiber so installiert
wird, dass es nur bei einem parkenden Fahrzeug
in Betrieb genommen werden kann, niemals bei
laufendem Motor.
Allgemeine Hinweise
Wurde Ihr Fahrzeug bereits von Mardern besucht,
haben die Tiere höchstwahrscheinlich Duftmarken
zur Revierkennzeichnung hinterlassen. Diese
Gerüche müssen vor der Montage des Marderver-
treibers unbedingt entfernt werden, da andere
Marder u. U. sogar in einen verbissgeschützten
Motorraum eindringen könnten - am besten
geschieht dies durch eine gründliche Motorwä-
sche. Außerdem hinterlassen die Tiere ihre

11
Benutzung
Duftmarken oftmals unter dem Fahrzeug, z.B. auf
dem Parkplatz. Es empfiehlt sich daher, diese
Spuren mit Spülmittel und Schrubber zu entfernen,
um dem Marder keine Veranlassung zu geben,
sein Revier verteidigen zu müssen.
Wartung und Pflege
Reinigen Sie das Gerät mit einem trockenen Tuch.
Bei starken Verschmutzungen können Sie auch ein
leicht angefeuchtetes Tuch verwenden. Vor der
erneuten Benutzung lassen Sie das Gerät voll-
ständig trocknen.

12
Technische Daten
Betriebsspannung: 12 – 24 V
Stromaufnahme: ca. 14 – 300 mA
Intervall: ca. 15 Sekunden
Frequenz: 12 – 23 kHz +/- 10 %
LED Blitz: 4x An, 25 s Aus
Sicherung: 1 A extern
Schalldruck: ca. 85 dB
Stromaufnahme:ca. 14 mA (Standby),
ca. 300 mA (Arbeitsbetrieb)
Stromverbrauch LED: 3 W
Anschlussleitung: Rot ca. 100 cm
Schwarz ca. 250 cm
Abstrahlwinkel: ca. 140°
Schutzgrad: IP65

13
Operation
Functionality
The marten repeller generates bright flashes of
light and an acoustic signal with a frequency of 12
to 23 kHz in intervals. This ultra high frequency is
sensed by the martens as perturbing and nasty, so
that they flee from the corresponding vehicle.
Assembly
The marten repeller can be fixed in the engine
compartment by means of self-tapping screws or
cable ties on the carriage. The connecting cable to
the car battery must be passed in that manner that
it does not get in contact with movable or hot parts
(e.g. ventilating wheel, exhaust manifold). The
device should be installed in the engine compart-
ment in that manner that the acoustic noise can
constantly spread and is not absorbed by insulat-
ing mats.
ATTENTION: Assembling should be carried out by
authorised specialised staff!
If a marten repeller is installed in your vehicle it is
advisable to inform service technicians about the
presence of the device when the vehicle is turned
in for repair or maintenance.

14
Operation
Electrical Connection
The device is directly connected to the car battery
and binder 15. The red cable is connected to the
positive pole, the black cable is connected to
binder 15, which you find at the plug for the car
radio which is marked according to the Euro Norm.
Having established this type of connection, the
device works only when the ignition is turned off.
Hint: In the EU states it is absolutely necessary
that the marten repeller is installed that way, so it
can only be operated with switched-off engine,
never while the engine is running.
General Notes
When your car already has been visited by mar-
tens, most likely the animals have left their marks
for the identification of their area. These odours
must unconditionally be removed before installing
the marten repeller. Or other martens could even
enter a bite protected engine compartment. To
prevent this, washing the motor thoroughly is
suggested. Furthermore, the animals leave their
marks frequently under the vehicle, e.g. on the car
park. Therefore it is recommendable to remove
these traces with detergents and mop. This way

15
Operation
there is no reason for the marten to be forced to
defend its area.
Maintenance and Care
Clean the device with a dry cloth only. In case of
tough or excessive dirt use a slightly moistened
cloth. Before using again allow the device to dry
completely.

16
Technical Data
Operating Voltage: 12 – 24 V
Charging Rate: Approx. 14 – 300 mA
Interval: approx. 15 Seconds
Frequency: 12 – 23 kHz +/- 10 %
LED Flash: 4x ON, 25 s OFF
Fuse: 1 A (external)
Acoustic Pressure: approx. 85 dB
Power Consumption: approx. 14 mA (Standby),
approx 300 mA (Operation)
Power Consumption LED: 3 W
Connecting Line: Red approx. 100 cm
Black approx. 250 cm
Angle of reflected beam: approx. 140°
Degree of Protection: IP65
