Westfalia SIARR 307376600001 User manual

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDM0899-B
NOTICE DE MONTAGE
PREPARATION
* Déposer le pare-chocs, puis retirer et supprimer les
deux pattes de fixation du pare-chocs (points W).
MONTAGE

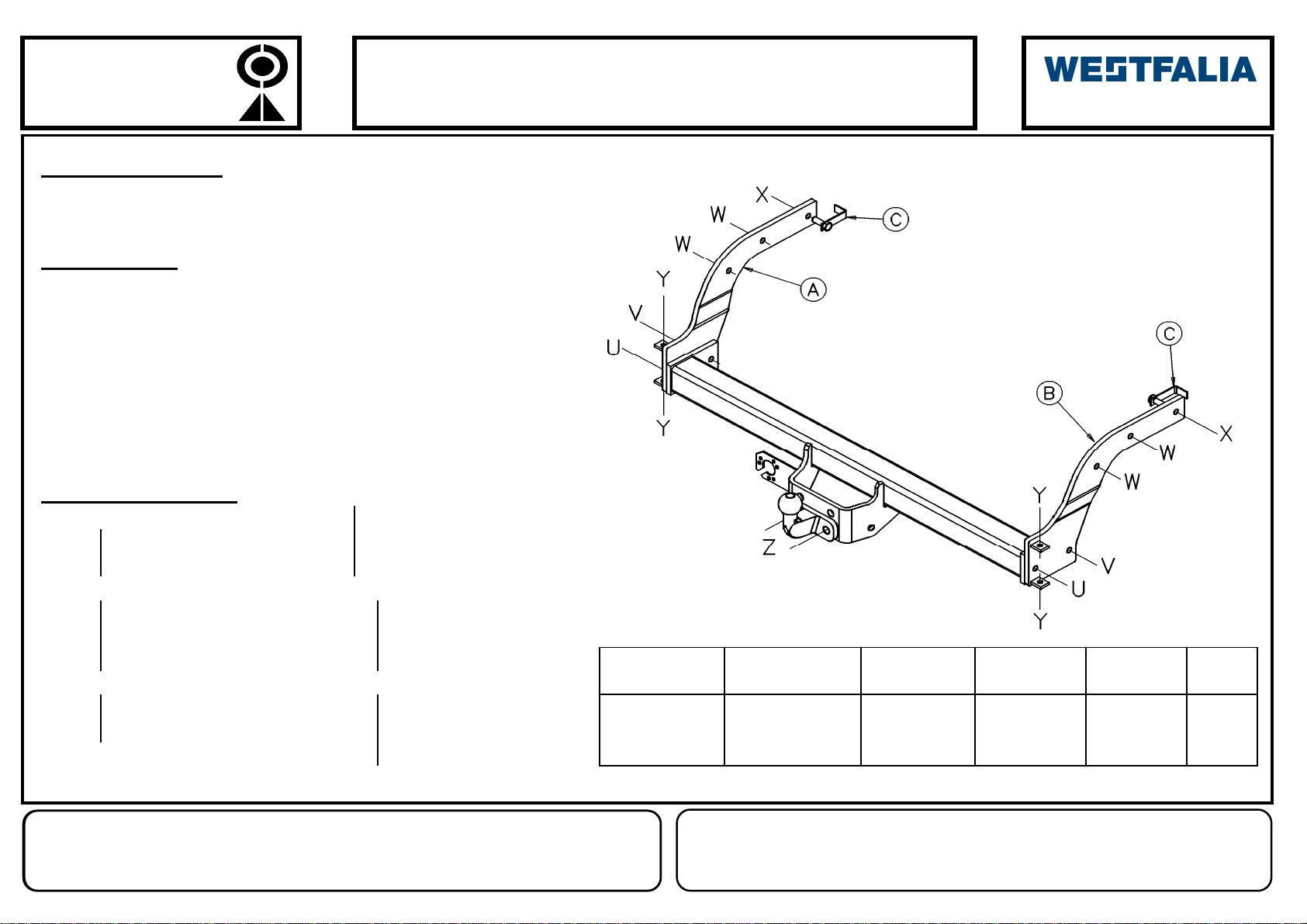

* Présenter, puis fixer, sans serrer, les bras de fixation (A) et (B)
aux points W, insérer en bout de bras la languette soudée (C)
aux point X avec les ensembles visserie W et X.
* Fixer l'attelage aux points U - V avec
les ensembles visserie (U) et (V).
* Remonter le pare-chocs aux points Y à l'aide de la visserie Y.
* Serrer l'ensemble aux couples indiqués ci-dessous,
dans l'ordre suivant : W - X - U - V - Y.
BLOC VISSERIE
2 languettes soudées (C)
2 vis HM12x40 2 écrous HM12
2 rondelles DEC12 2 Rondelles DEC12
2 vis HM12x40 4 vis HM8x20
2 rondelles DEC12 4 écrous HM8
2 écrous HM12 4 rondelles DEC12
Type Homologation Poids Total Poids Total Charge verti- Valeur
SI041 de Type n° maxi autorisé remorquable cale maxi D
4 vis HM12x35 pas 150 2 vis HM16x45
Attelage pour
4 rondelles DEC12 2 rondelles DEC16
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 écrous HM16
Mazda BT50
NOTA :
Schéma électrique à l'intérieur de nos faisceaux universels ou personnalisés.
COUPLES DE SERRAGE :
ATTENTION : (pour connaître les caractéristiques d'utilisation consulter la carte grise)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Installé suivant nos recommandations, cet attelage vous donnera entière satisfaction.
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
Nous dégageons toute responsabilité en cas de transformation ou d'utilisation illicite
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
de celui-ci.
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMANG
ASSEMBLY INSTRUCTIONS
PREPARATION
* Remove bumpers, then remove and eliminate the two
fixing leads holding the bumpers (point W).
ASSEMBLY

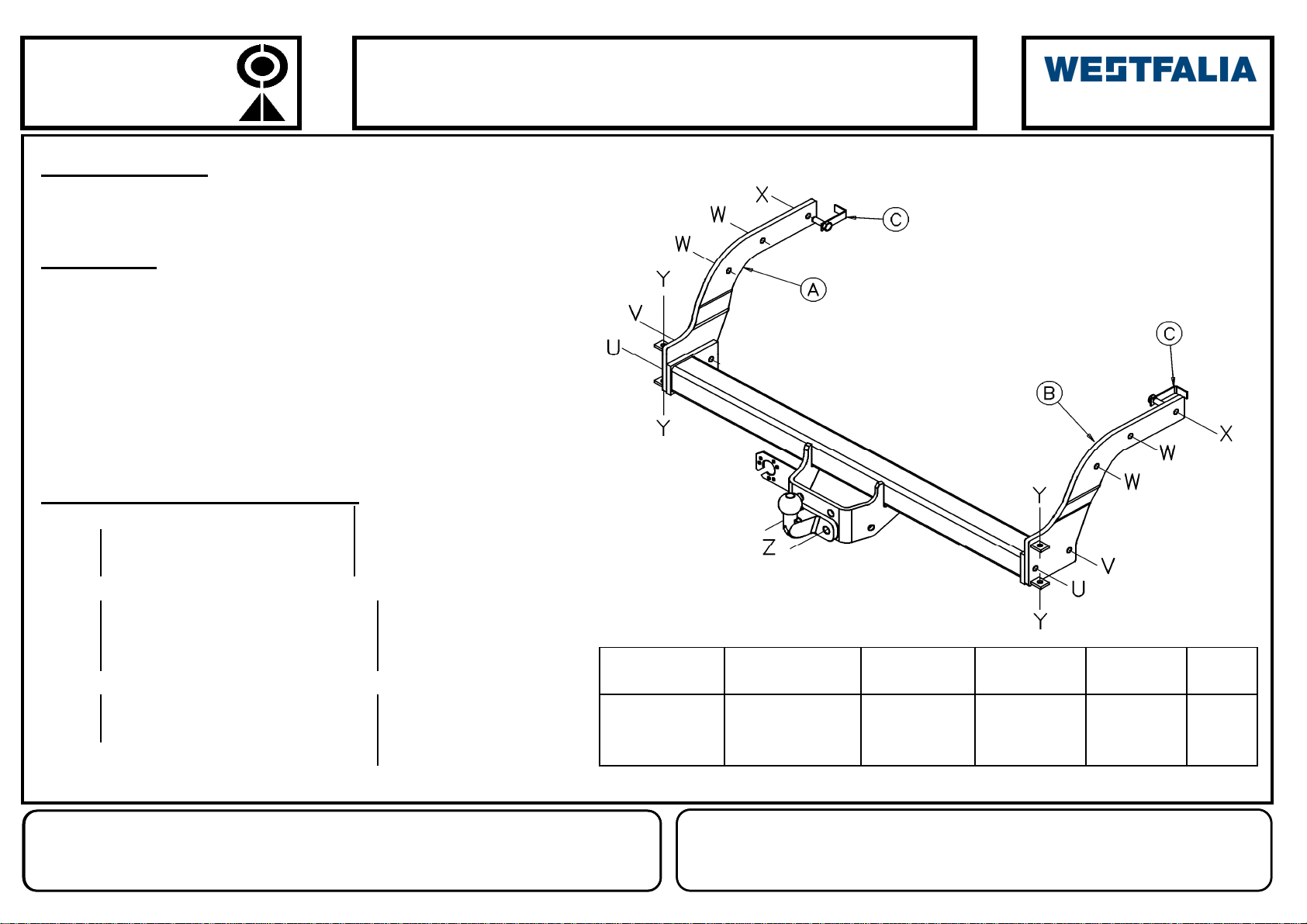

* Take and screw, without tighthening, the fixing arms A and B
to point W, insert at the extremity of the arms the welded
strip (C) to point X with the assembled screws
* Fix the device to points U-V with assembled screws U-V.
* Remount the bumpers to point Y using screw Y
* Tighten the whole to the frame indicated here below in
the following, order : W - X - U - V - Y.
FASTENING KIT
2 welded strips (C)
2 off HM12x40 screws 2 off HM12 nuts
2 off DEC12 washers 2 off DEC12 washers
2 off HM12x40 screws 4 off HM8x20 screws
2 off DEC12 washers 4 off HM8 nuts
2 off HM12 nuts 4 off DEC12 washers
Type Type Max. Total Max. Total Max. Verti- Value
SI041 Approval No.
Authori. Weight Towable Weight
cal load D
4 off HM12x35 screws 150 2 off HM16x45 screws
Tow bar for
4 off DEC12 washers 2 off DEC16 washers
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 off HM16 nuts
Mazda BT50
NB :
Electrical diagram inside our universal or custom wiring kits.
TORQUES :
PLEASE NOTE : (to familiarise yourself with the operating charasteristics refer to the log)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
If this tow bar is fitted in accordance with our recommendations it will give a complete-
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
ly satisfaction. We cannot accept any responsability in the event of changes to or
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
improper use of this item.
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMTCHE
MONTÁŽNÍ POSTUP
PŘÍPRAVA
* Sundejte nárazník, potom vytáhněte a odstraňte dvěpatky,
které upevňují nárazník (body W).
MONTÁŽ

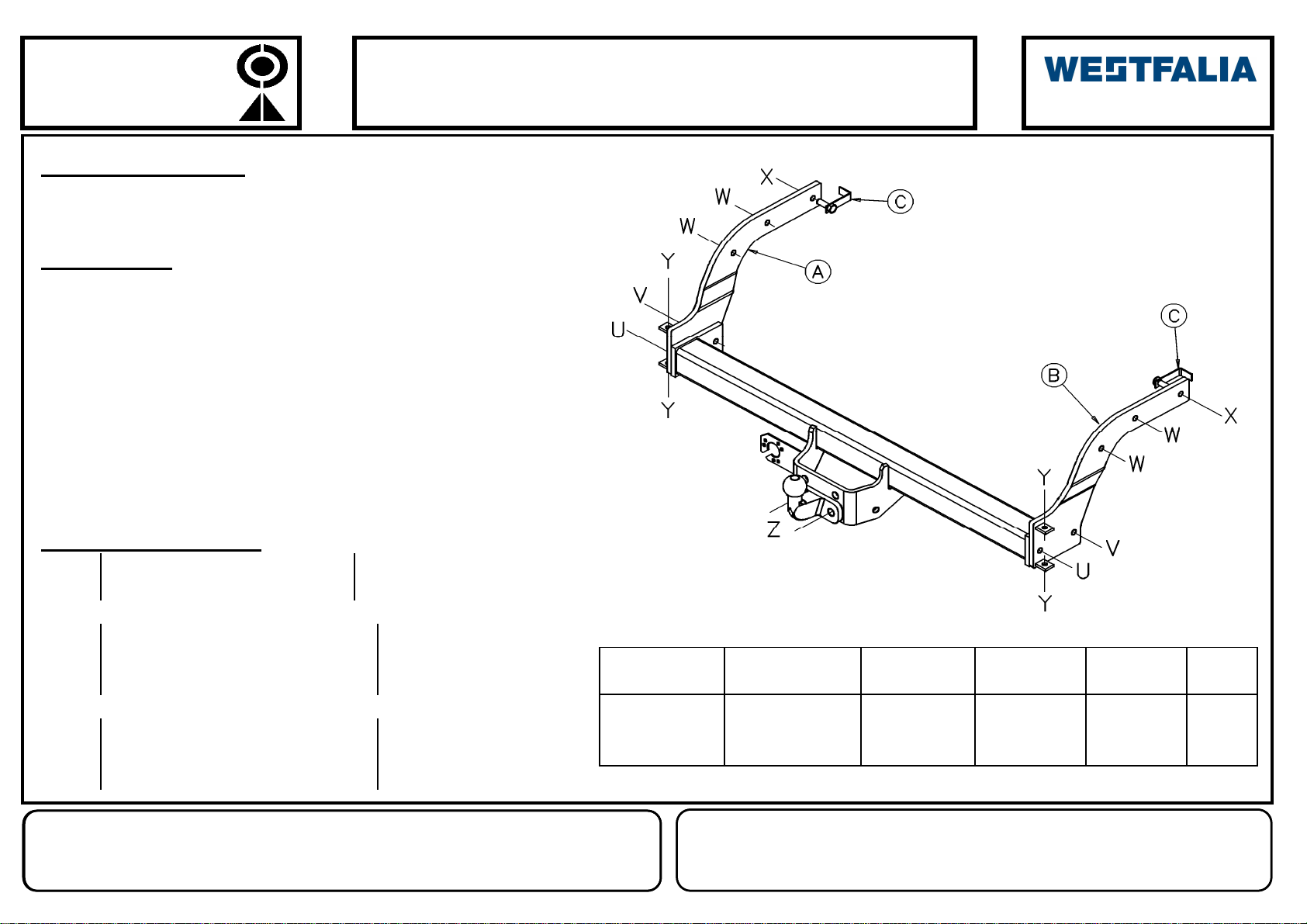

* Do bodůW přiložte a pomocí sady šroubůW připevněte
upevňovací ramena (A) a (B) (neutahujte), na konec
ramen vsuňte do bodu X jazýček (C) a připevněte
pomocí sady šroubůX.
* Tažné zařízení připevněte pomocí sad šroubůU a V do bodůU a V.
* Pomocí sady šroubůY namontujte zpět nárazník do bodu Y.
* Vše utáhněte na níže uvedené utahovací momenty,
postupujte v pořadí: W - X - U - V - Y.
SADY ŠROUBŮ
2 jazýčky (C)
2 šrouby HM12x40 2 šroubůHM12
2 podložky DEC12 2 podložky DEC12
2 šrouby HM12x40 4 šrouby HM8x20
2 podložky DEC12 4 šroubůHM8
2 šroubůHM12 4 podložky DEC12
Typ Homologace Celková maximá- Celková Maximální ver- Hodnota
SI041 Typu č.lní povolená váha tažná hmotnost
tikální zatížení
D
4 šrouby HM12x35 150 2 šrouby HM16x45
Tažné zařízení pro
4 podložky DEC12 2 podložky DEC16
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 šroubůHM16
Mazda BT50
POZNÁMKA:
Elektrické schéma univerzálních nebo na míru upravených svazků.
UPÍNACÍ MOMENTY:
POZOR: (uživatelské charakteristiky naleznete v technickém průkazu)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Tažné zařízení instalované dle našich doporučení vás plněuspokojí.
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
V případěpřestavby nebo neoprávněného užívání se zbavujeme veškeré odpovědnosti
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMDANOIS
MONTERINGSVEJLEDNING
FORBEREDELSE
* Afmonter kofangeren og udtræk og fjern herefter de to
monteringsben til kofangeren (punkterne W).
MONTERING

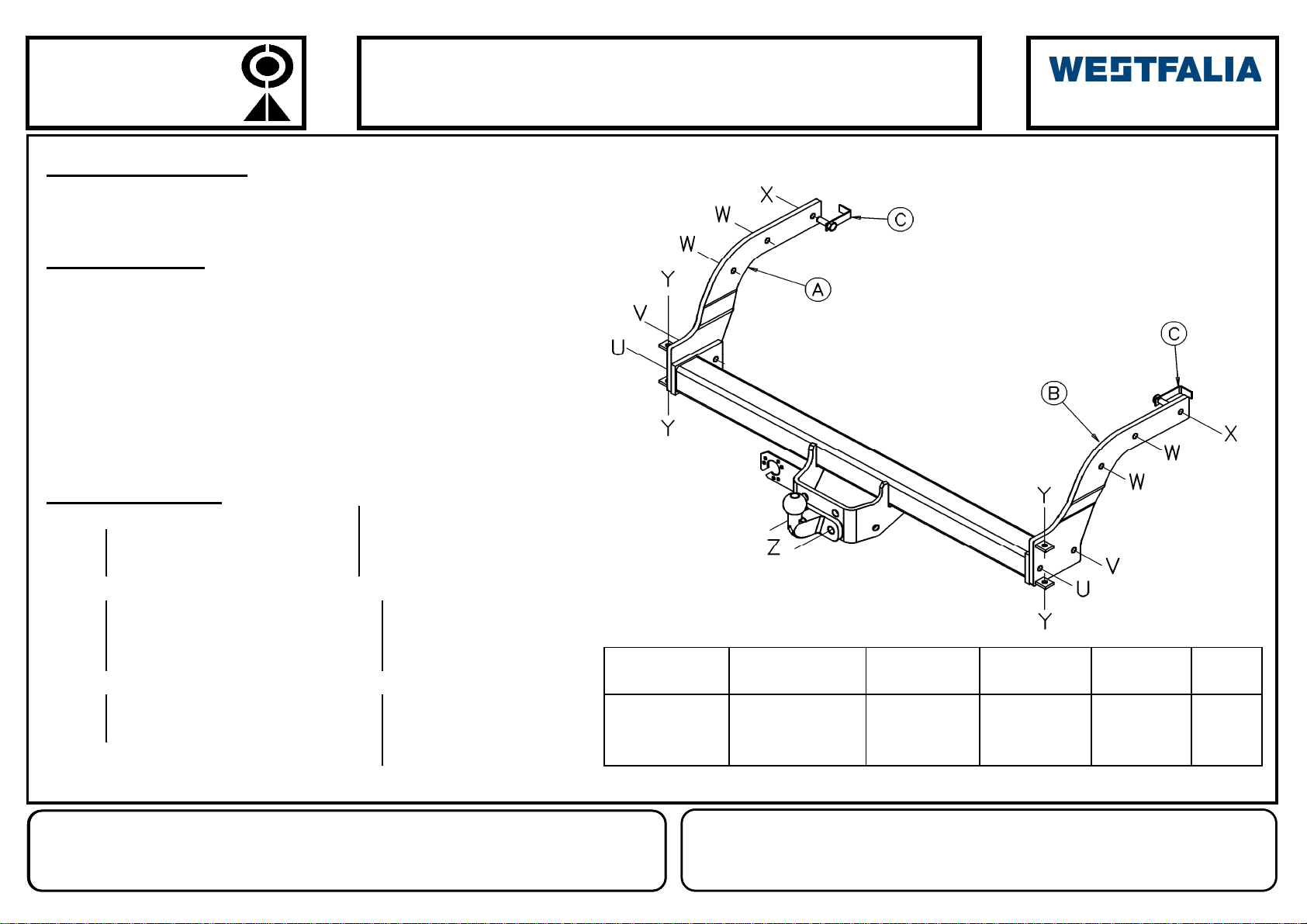

* Placer og fastgør herefter befæstelsesarmene (A) og (B) uden at
tilspænde ved punkterne W, indfør den påsvejsede tap (C) i enden
af armen (C) ved punkterne X med alle skruer og bolte W og X.
* Fastgør anhængertrækket ved punkterne U - V med
alle skruer og bolte (U) og (V).
* Genmonter kofangeren ved punkterne Y ved hjælp af befæstelsen Y.
* Tilspænd alt med nedennævnte moment,
i følgende rækkefølge: W - X - U - V - Y.
BEFÆSTELSER
2 påsvejsede tapper (C)
2 bolte HM12x40 2 møtrikker HM12
2 skiver DEC12 2 skiver DEC12
2 bolte HM12x40 4 bolte HM8x20
2 skiver DEC12 4 møtrikker HM8
2 møtrikker HM12 4 skiver DEC12
Type Godkendt Totalvægt Totalvægt Kugletryk Værdi
SI041
typenr. maks. tilladt anhængervægt maks. D
4 bolte HM12x35 150 2 bolte HM16x45
Anhængertræk til
4 skiver DEC12 2 skiver DEC16
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 møtrikker HM16
Mazda BT50
NB:
El-skema for vores universelle eller specielle ledningsnet.
TILSPÆNDINGSMOMENT:
BEMÆRK: (for yderligere oplysninger om anvendelsesforhold henvises der til
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
registreringsattesten)
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
Hvis dette anhængertræk monteres i henhold til vores anvisninger, vil det være til din fulde tilfredshed.
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
Vi fralægger os ethvert ansvar ved ulovlig ændring eller brug af anhængertrækket.
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMALLE
MONTAGANLEITUNG
VORBEREITUNG
* Stoßfänger abnehmen. Die beiden Halterungen des
Stoßfängers abnehmen und entsorgen (Punkte W).
MONTAGE

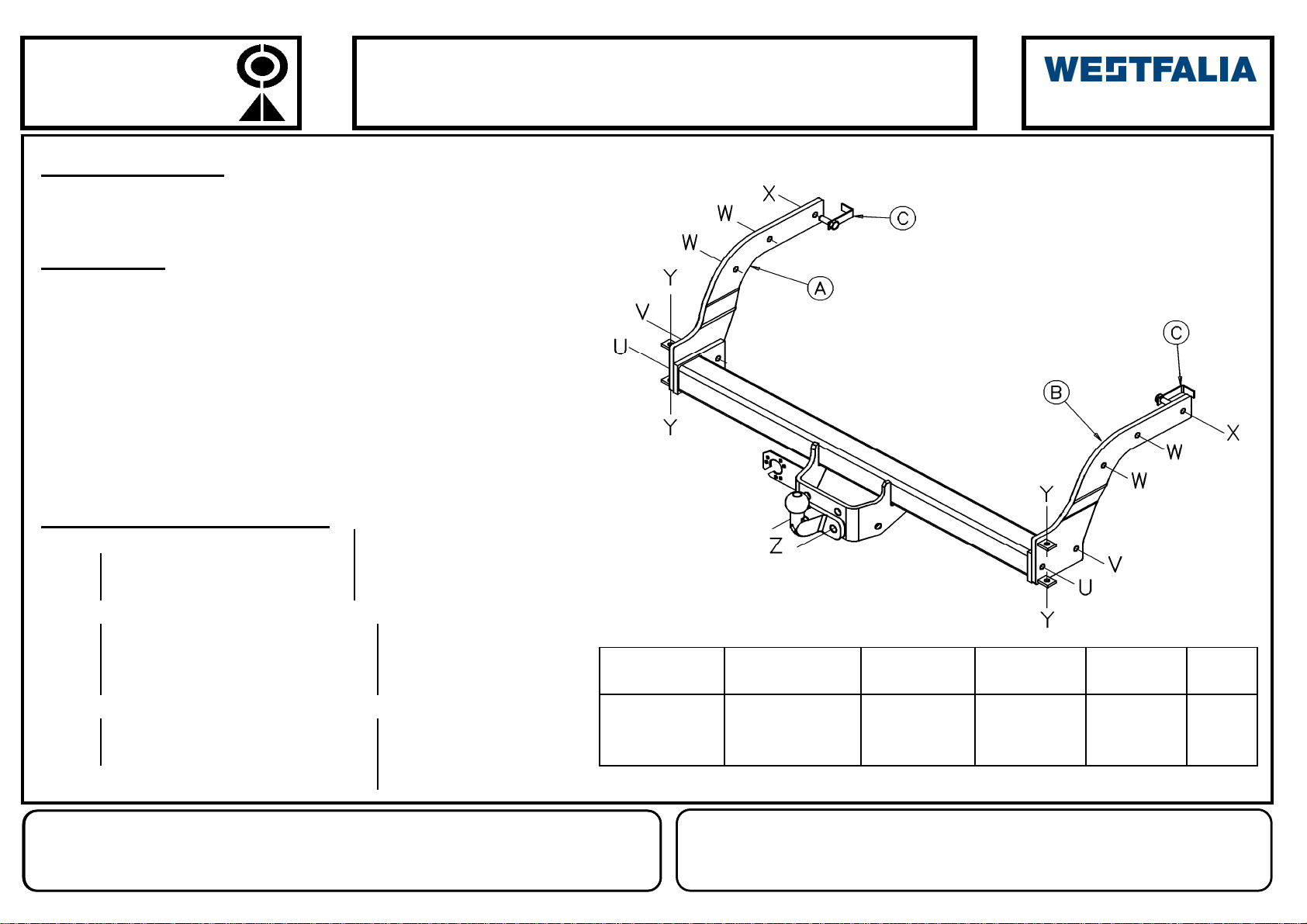

* Befestigungsarme (A) und (B) posotionieren und dann ohne fest
anzuziehen, an den Punkten W befestigen. Die geschweißte
Laschen (C) am Ende der Befestigungsarme (A) und (B)
einführen und mit den Schrauben W und X anziehen.
* Grundteil an den Punkten U - V mit Schrauben (U)
und (V) befestigen.
* Stoßfänger an den Punkten Y mit den Schrauben Y
wieder montieren.
* Das Ganze an den unten angegebenen Drehmomenten festziehen,
in der Reihenfolge : W - X - U - V - Y.
SCHRAUBENSATZ
2 Schrauben HM12x40 4 Schrauben HM12x35 150
2 Scheiben DEC12 4 Scheiben DEC12
2 Schrauben HM12x40 4 Schrauben HM8x20
2 Scheiben DEC12 4 Muttern HM8
Typ EG Maximal zulässiges Maximal zulässiges Maximale Max.
2 Muttern HM12 4 Scheiben DEC12
SI041
Genehmigungs-Nr. Gesamtgewicht Anhängelast Stützlast D-Wert
Anhängevorrichtung
2 geschweißte Laschen (C) 2 Schrauben HM16x45
für Ford Ranger II e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 Muttern HM12 2 Scheiben DEC16
und Mazda BT50
2 Scheiben DEC12 2 Muttern HM16
HINWEIS: Elektroschema liegt unseren (Universal - oder spezifische) Kabelsätzen bei.
ANZUGSDREHMOMENTE :
ACHTUNG: (Nutzungsmerkmale : siehe Fahrzeugschein)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Diese Anhängevorrichtung wird Sie voll zufrieden stellen, wenn Sie unsere
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
Montageanleitung befolgen.
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
Im Falle der unerlaubten Veränderung oder des unerlaubten Gebrauchs lehnen wir jede Haftung ab.
V
UW
Z
Y
SIARR
08 - 99
X
307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMGREC
ΣΗΜΕΙΩΣΗ ΤΟΠΟΘΕΤΗΣΗΣ
ΠΡΟΕΤΟΙΜΑΣΙΑ
* Αφαιρέστε τον προφυλακτήρα, στην συνέχεια τραβήξτε και αφαι-
ρέστε τα δύο πέλµατα στήριξης του προφυλακτήρα (σηµεία W).
ΤΟΠΟΘΕΤΗΣΗ

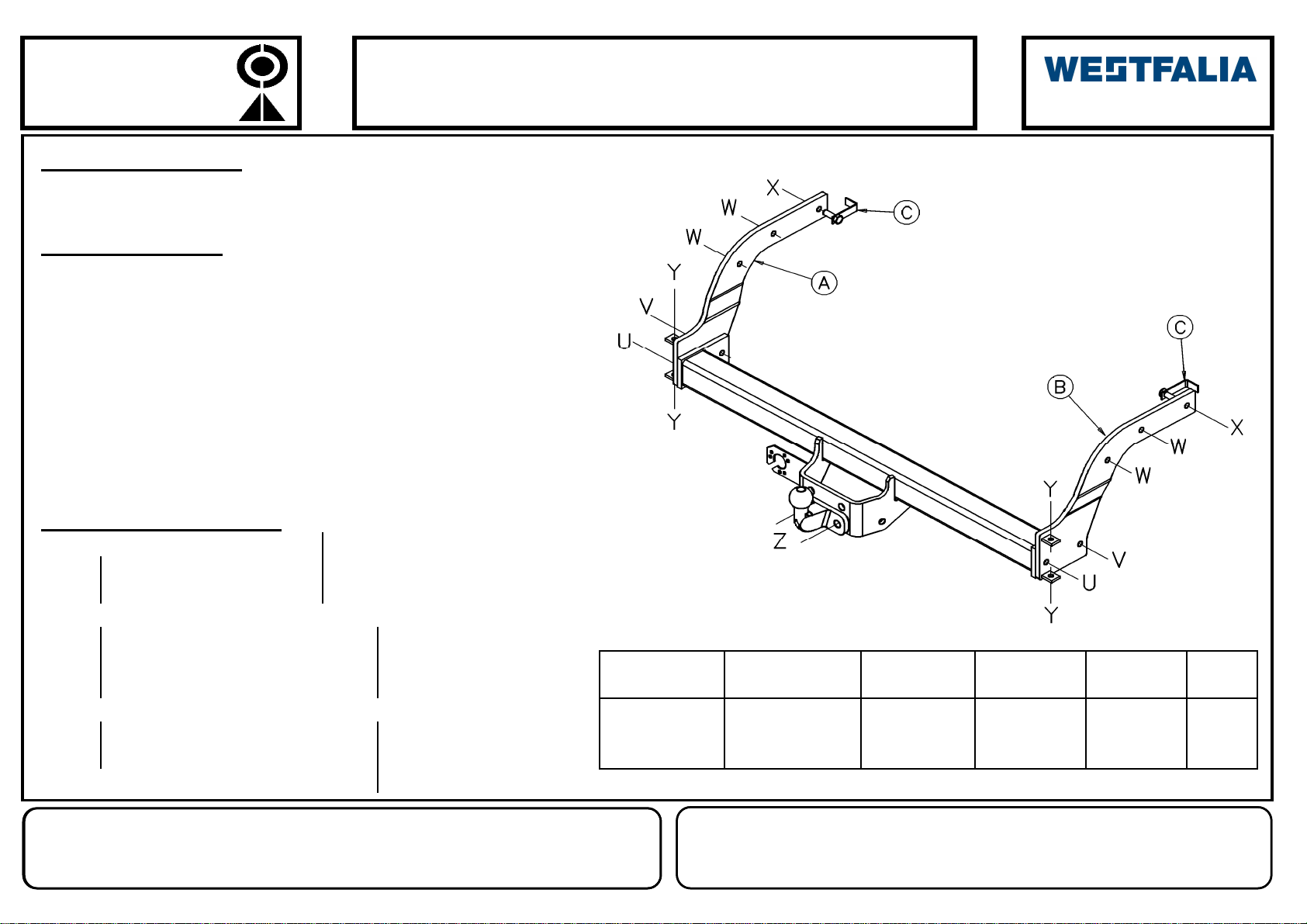

* Τοπο ετήστε στη έση τους και στη συνέχεια στερεώστε, χωρίς
σύσφιξη, τους βραχίονες στήριξης (A) και (B) στα σηµεία W, εισάγετε
στο άκρο του βραχίονα τη συγκολλητή γλωττίδα (C) στα σηµεία X
µε τα σετ κοχλιών (κοχλίες, περικόχλια και ροδέλες) W και X.
* Στερεώστε το βραχίονα ρυµούλκησης στα σηµεία U - V µε
τα σετ κοχλιών (U) και (V).
* Τοπο ετήστε πάλι στη έση του και στερεώστε τον προφυλακτή-
ρα στα σηµεία Y µε τη βοή εια του σετ κοχλιών Y.
* Συσφίξτε τους κοχλίες σύµφωνα µε τις ροπές σύσφιξης που
δίνονται παρακάτω, µε την εξής σειρά: W - X - U - V - Y.
ΣΥΝΟΛΑ ΚΟΧΛΙΩΝ
2 συγκολλητές γλωττίδες (C)
2 βίδες HM12x40 2 περικόχλια HM12
2 ροδέλες DEC12 2 ροδέλες DEC12
2 βίδες HM12x40 4 βίδες HM8x20
2 ροδέλες DEC12 4 περικόχλια HM8
Τύπος Εγκριση Ο ικό Βάρος µέγ Ο ικό Βάρος Κατακόρυφο Τιµή
2 περικόχλια HM12 4 ροδέλες DEC12
SI041
Τύπου αριθ.Επιτρεπόµενο ρυµου κήσιµο φορτίοµέγ. D
Σύστηµα
4 βίδες HM12x35 150 2 βίδες HM16x45
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
4 ροδέλες DEC12 2 ροδέλες DEC16
Mazda BT50
2 περικόχλια HM16
ΣΗΜΕΙΩΣΗ : Ηλεκτρικό κύκλωµα στο εσωτερικό των γενικής χρήσεως δεσµών µας ήπροσωποποιηµένων.
ΡΟΠΕΣ ΣΤΡΕΨΗΣ ΓΙΑ ΤΗΝ ΣΥΣΦΙΞΗ
ΠΡΟΣΟΧΗ : (για να π ηροφορηθείτε τα χαρακτηριστικά χρήσης συµβου ευτείτε την γκρίζα κάρτα)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Εγκατεστηµένο σύµφωνα µε τις συστάσεις µας, αυτό το σύστηµα ρυµούλκησης
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
α σας ικανοποιήσει πλήρως.
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
Απεκδυόµε α π
ἀ
σης ευ ύνης σε περίπτωση µετατροπής ήπαράνοµης χρήσης αυτού.
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMESP
MANUAL DE MONTAJE
PREPARACIÓN
* Desmontar el parachoques; retirar y eliminar después las dos
placas de fijación del parachoques (puntos W).
MONTAJE
* Presentar los brazos de fijación (A) y (B) y después fijarlos, sin apre-
tar, en los puntos W, introducir la lengüeta soldada (C) al final de los
brazos en los puntos X utilizando los conjuntos de tornillos W y X.
* Fijar el enganche en los puntos U - V con los conjuntos
de tornillos (U) y (V).
* Volver a montar el parachoques en los puntos Y utilizando
los tornillos Y.
* Apretar el conjunto con los pares que se indican a continuación,
en el siguiente orden: W - X - U - V - Y.
BLOQUE TORNILLERÍA
2 lengüetas soldadas (C)
2 tornillos HM12x40 2 tuercas HM12
2 arandelas DEC12 2 arandelas DEC12
2 tornillos HM12x40 4 tornillos HM8x20
2 arandelas DEC12 4 tuercas HM8
Tipo Homologación Peso Total má- Peso Total Carga verti- Valor
2 tuercas HM12 4 arandelas DEC12
SI041 de Tipo n° ximo autorizado remolcable cal máxima D
Enganche para
4 tornillos HM12x35 150 2 tornillos HM16x45
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
4 arandelas DEC12 2 arandelas DEC16
Mazda BT50
2 tuercas HM16 NOTA:
Esquema eléctrico en el interior de nuestros haces universales o personalizados.
PARES DE APRIETE:
ATENCIÓN: (para conocer las características de utilización, consultar el permiso de circulación)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Instalado siguiendo nuestras recomendaciones, este enganche le dará total satisfacción.
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
No asumiremos ninguna responsabilidad en caso de que haya sido transformado
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
o utilizado ilícitamente
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMFIN
ASENNUSOHJEET
VALMISTELU
* Irrota puskurit, ota ne pois ja ota pois niiden kaksi
kiinnityskappaletta (kohdat W).
ASENNUS
* Laita kiinnitysvarret (A) ja (B) paikoilleen, kiinnitä
kiristämättä pisteisiin W, laita varsien päihin hitsattu
kieleke (C) kohtiin X ruuveilla W ja X.
* Kiinnitä vetonuppi pisteisiin U - V käyttäen
ruuveja (U) ja (V).
* Laita puskuri takaisin pisteisiin Y käyttäen ruuveja Y.
* Kiristä kokonaisuus alla ilmoitetuilla momenteilla,
seuraavassa järjestyksessä: W - X - U - V - Y.
KIINNITYSKOKONAISUUS
2 hitsattua kielekettä (C)
2 ruuvia HM12x40 2 mutteria HM12
2 välilevyä DEC12 2 välilevyä DEC12
2 ruuvia HM12x40 4 ruuvia HM8x20
2 välilevyä DEC12 4 mutteria HM8
2 mutteria HM12 4 välilevyä DEC12
Tyyppi Tyyppihyväksyntä Suuri sallittu Vedettävissä oleva Suurin sallittu Arvo
SI041 Numero kokonaiskuorma
kokonaispaino
pystysuora rasitus
D
4 ruuvia HM12x35 150 2 ruuvia HM16x45
Vetokoukku
4 välilevyä DEC12 2 välilevyä DEC16
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 mutteria HM16
Mazda BT50
HUOM:
Sähköpiirros on yleisjohtojen tai yksilöllisten johtojen mukana.
KIRISTYSMOMENTIT:
HUOMIO: (käyttöominaisuuksiin tutustumiseksi on katsottava rekistreriotetta)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Suositusten mukaan asennettuna tämä vetokoukku täyttää odotuksesi.
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
Emme ota vastuuta, jos laitetta muutetaan tai käytetään ohjeiden vastaisesti.
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMIT
AVVERTENZE PER IL MONTAGGIO
PREPARAZIONE
* Deporre il paraurti, poi togliere ed eliminare
le due barre di fissaggio del paraurti (punti W).
MONTAGGIO
* Posizionare, quindi fissare, senza stringere, le braccia di
fissaggio (A) e (B) nei punti W, inserire all'estremità del braccio
la linguetta saldata (C) nei punti X utilizzando i gruppi viteria W e X.
* Fissare il gancio di traino nei punti U - V con
i gruppi viteria (U) e (V).
* Rimontare il paraurti nei punti Y utilizzando la viteria Y.
* Stringere il tutto alle coppie qui di seguito elencate,
nel seguente ordine : W - X - U - V - Y.
BLOCCO VITERIA
2 linguette saldate (C)
2 viti HM12x40 2 dadi HM12
2 rondelle DEC12 2 rondelle DEC12
2 viti HM12x40 4 viti HM8x20
2 rondelle DEC12 4 dadi HM8
2 dadi HM12 4 rondelle DEC12
Tipo Omologazione Peso totale mas- Peso totale Carico verti- Valore
SI041 di Tipo n° simo autorizzato Rimorchiabile cale massimo D
4 viti HM12x35 150 2 viti HM16x45
Gancio da traino per
4 rondelle DEC12 2 rondelle DEC16
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 dadi HM16
Mazda BT50
NOTA :
Schema elettrico all’interno dei nostri fasci universali o personalizzati.
COPPIE DI SERRAGGIO :
ATTENZIONE : ( per conoscere le caratteristiche d’uso consultare il libretto di circolazione )
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Installato seguendo le nostre raccomandazioni, questo gancio da traino vi lascerà
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
completamente soddisfatti.
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
Respingiamo ogni responsabilità in caso di trasformazione o utilizzo illecito dello stesso.
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMNL
MONTAGEHANDLEIDING
VOORBEREIDING
* Leg de bumper neer en verwijder vervolgens de twee
bevestigingspoten van de bumper (punten W).
MONTAGE
* De bevestigingsarmen (A) en (B) passen en vervolgens zonder aan
te spannen, zonder aan te spannen, aan de punten W, vervolgens
de gesoldeerde lat (C) vastmaken, inschuiven aan het uiteinde van
de armen aan de punten X met de schroeven W en X.
* De aaneenkoppeling vastmaken aan de punten U - V met
de schroeven (U) en (V).
* De bumper monteren aan de punten Y met behulp van de schroeven Y.
* Het geheel aanspannen aan de hieronder aangegeven koppels,
en dit in de volgende volgorde: W - X - U - V - Y.
SCHROEFBLOK
2 gesoldeerde latten (C)
2 schroeven HM12x40 2 moeren HM12
2 ringen DEC12 2 ringen DEC12
2 schroeven HM12x40 4 schroeven HM8x20
2 ringen DEC12 4 moeren HM8
Type Goedkeuring Max. toegestaan Totaal Max. verticale Waarde
2 moeren HM12 4 ringen DEC12
SI041 Type n° totaalgewicht laadgewicht belasting D
Koppeling voor
4 schroeven HM12x35 150 2 schroeven HM16x45
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
4 ringen DEC12 2 ringen DEC16
Mazda BT50
2 moeren HM16
NOTA BENE: Bedradingsschema aan binnenkant van onze universele bundels of gepersonaliseerd.
AANDRAAIMOMENTEN:
LET OP: (voor gebruikskenmerken het kentekenbewijs raadplegen)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Indien u de koppeling volgens onze aanbevelingen heeft geïnstalleerd, zal het u tot
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
volle tevredenheid stemmen. Wij stellen ons niet aansprakelijk in geval van wijziging of
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
onrechtmatig gebruik.
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMNORV
MONTERINGSVEILEDNING
FORBEREDELSE
* Ta av støtfangeren, trekk så ut de to festebøylene
for støtfangeren (merket W), og fjern disse.
MONTERING
* Sett på og fest monteringsarmene (A) og (B) ved (W),
uten å skru fast. Sett inn den sveisede fjæren (C) på
armenes endestykke ved X med alle festene W og X.
* Fest koblingen ved U og V med alle festene (U) og (V).
* Monter støtfangeren igjen ved punktene Y ved hjelp av festene Y.
* Skru til alle koblingene som angitt nedenfor,
i følgende rekkefølge: W - X - U - V- Y.
SKRUESETT
2 sveisede fjærer (C)
2 skruer HM12x40 2 muttere HM12
2 skiver DEC12 2 skiver DEC12
2 skruer HM12x40 4 skruer HM8x20
2 skiver DEC12 4 muttere HM8
2 muttere HM12 4 skiver DEC12
Type Homologering Total vekt Total vekt mu- Totalvekt tilhenger Verdi
SI041 type nr. maks. godkjent lig med tilhenger
maks. avstand
D
4 skruer HM12x35 150 2 skruer HM16x45
Tilhengerfeste til
4 skiver DEC12 2 skiver DEC16
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 muttere HM16
Mazda BT50
MERKNAD:
Elektrisk skjema finnes i våre generelle eller personliggjorte brosjyrer.
DREININGSMOMENTER:
ADVARSEL: (for kunnskap om bruksegenskapene, se vognkortet)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Ved å installere innretningen i samsvar med våre anbefalinger vil du få maksimalt
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
utbytte av dette tilhengerfestet.
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
Vi fraskriver oss alt ansvar hvis tilhengerfestet endres eller brukes på ulovlig måte.
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMPOLO
INSTRUCKCJA MONTAŻU
PRZYGOTOWANIE
* Zdjąć zderzak, następnie odciągnąć i zdjąć
dwie łapy mocujące zderzak (punkty W)
MONTAŻ
* Ułożyć, następnie zamocować, bez dociskania, ramiona mocujące
(A) i (B) w punktach W, wsunąć, na zakończeniu ramienia,
wypustkę(C) w punktach X za pomocązestawu śrub W i X
* Zamocowaćdyszel w punktach U - V
za pomocązestawu śrub (U) i (V).
* Zamontowaćponownie zderzak w punktach Y za pomocąśrub Y.
* Dokręcićcałość zgodnie z momentami dokręcenia oznaczonymi
poniżej w następującej kolejnościt : W - X - U - V - Y.
ZESTAW ŚRUB
2 spawane wypustki (C)
2 śruby HM12x40 2 nakładki HM12
2 okrągłych podkładkach DEC12 2 okrągłych podkładkach DEC12
2 śruby HM12x40 4 śruby HM8x20
2 okrągłych podkładkach DEC12
4 nakładki HM8
2 nakładki HM12
4 okrągłych podkładkach DEC12
Typ Homologacja Ciężar całkowity Ciężar całkowity Maksymalne obcią- Wartość
SI041 typu nr
holowania / dopuszczalny holowania / dopuszczalny
żenie pionowe
D
4 śruby HM12x35 150 2 śruby HM16x45
Dyszel holowniczy do
4 okrągłych podkładkach DEC12 2 okrągłych podkładkach DEC16 Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 nakładki HM16
Mazda BT50
Uwaga: schemat elektryczny dołączony do wiązki podłączeniowej uniwersalnej lub specjalnej
MOMENTY DOKRĘCENIA
UWAGA (charakterystyki użytkowania należy sprawdzićw dowodzie rejestracyjnym)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Dyszel holowniczy będzie funkcjonował we właściwy sposób po zainstalowaniu go zgodnie z zaleceniami.
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
Nie ponosimy żadnej odpowiedzialności w przypadku wprowadzenia zmian lub
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
niedozwolonego użycia
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM08\NDM0899-B - FOLIO NDMSUED
MONTERINGSANVISNING
FÖRBEREDELSE
* Montera bort stötfångaren och avlägsna stötfångarens
två fästanordningar (punkt W).
MONTERING
* Montera och skruva fast fästarmarna (A) och (B), utan att vrida
åt dem på W-punkterna, och för in det svetsade fästjärnet (C)
i armens ände på X-punkterna, med skruvarna W och X.
* Fäst dragkroken på punkterna U - V med
skruvarna (U) och (V).
* Montera tillbaka stötfångaren på punkterna Y med skruvarna Y.
* Skruva åt alla skruvar med nedanstående vridmoment,
och i följande ordning : W - X - U - V - Y.
SKRUVBLOCK
2 svetsade fästjärn (C)
2 skruvar HM12x40 2 muttrar HM12
2 fjäderbrickor DEC12 2 fjäderbrickor DEC12
2 skruvar HM12x40 4 skruvar HM8x20
2 fjäderbrickor DEC12 4 muttrar HM8
2 muttrar HM12 4 fjäderbrickor DEC12
Typexemplar Typgodkännande Totalvikt Totalvikt Vertikal Värde
SI041 Av typexemplar n° Maxi-vikt bogserbar maxi-vikt D
4 skruvar HM12x35 150 2 skruvar HM16x45
Montering av
4 fjäderbrickor DEC12 2 fjäderbrickor DEC16
Ford Ranger II et e24*94/20*00*0071 3 070 kg 3 000 kg 150 kg 14,88 kN
2 muttrar HM16
Mazda BT50
Observera:
Elektriskt schema finns i våra allmänna eller mer specialiserade anvisningar
VRIDMOMENT:
VARNING: (Läs igenom det grå bladet för att ta reda på rådande användningsvillkor)
M16
AC8.8
19,5daNm
M12
AC10.9
11,4daNm
M8
AC8.8
2,3daNm
Om du monterar produkten enligt våra anvisningar kommer du uppnå bästa möjliga resultat
M16
AC10.9
27,5daNm
M10
AC8.8
4,7daNm
M8
AC10.9
3,3daNm
Vi avsäger oss allt ansvar i de fall kunden inte följt våra anvisningar fullt ut.
M12
AC8.8
8,1daNm
M10
AC10.9
6,7daNm
V
UX
Z
W
Y
SIARR
08 - 99 307376600001

Dispositivo di traino tipo : 08 - 99
Per autoveicolo : Ford Ranger II et Mazda BT50
Tipo funzionale : 08M
Classe e tipo di attacco : A50-X
Omologazione : e24*94/20*00*0071
Valore D : 14,88 kN
Carico verticale max. S : 150 kg
Massa rimorchiabile : vedi carta di circolazione dell'autoveicolo
In base alla Direttiva europea 94/20, la massa massima rimorchiabile del dispositivo di traino è derterminata dal valore di prova "D" cosí definito :
D = (T x C) / (T + C) x 0,00981 = 14,88 kN
dove : T = Massa complessiva max. della motrice (in kg) e C = Massa rimorchiabile max. della motrice (in kg)
DICHIARAZIONE DI CORRETTO MONTAGGIO :
la sottoscritta Ditta dichiara che il dispositivo di traino tipo _______________ è stato installato a regola d'arte, nel rispetto dei punti d'attacco e delle prescrizioni
fornite dalla Casa costruttrice
timbro et firma
sul veicolo ______________________
targato _______________
lì ______________
Si dichiara inoltre di aver informato l'utente del veicolo sull'USO e MANUTENZIONE del dispositivo stesso.
