WHD HLS 51 SUB User manual

Technische Information/Technical Data
Bandpass Subwoofer HLS 51 SUB
Technische Änderungen vorbehalten/Technical modifications reserved 10/08
Vielen Dank für den Kauf eines WHD-Produkts. Nehmen Sie sich bitte einen Moment Zeit für diese kurze
technische Information. Beachten Sie bitte ganz besonders die mit „!“ gekennzeichneten Hinweise!
Falls Sie bei der Montage Verbesserungsvorschläge entdecken, nehmen wir diese dankbar entgegen und
überprüfen gerne, ob wir sie ín unsere Produkte einbringen können.
Technische Daten :
HLS 51 SUB
Nenn- / Musikbelastbarkeit : 15/30 W
Impedanz
8 Ω
Schalldruckpegel
bei 1 W / 1m :
bei Nennleistung :
85 dB
96 dB
Übertragungsbereich (-3dB): 80 Hz – 200 Hz
Abstrahlwinkel (-6dB)
180°

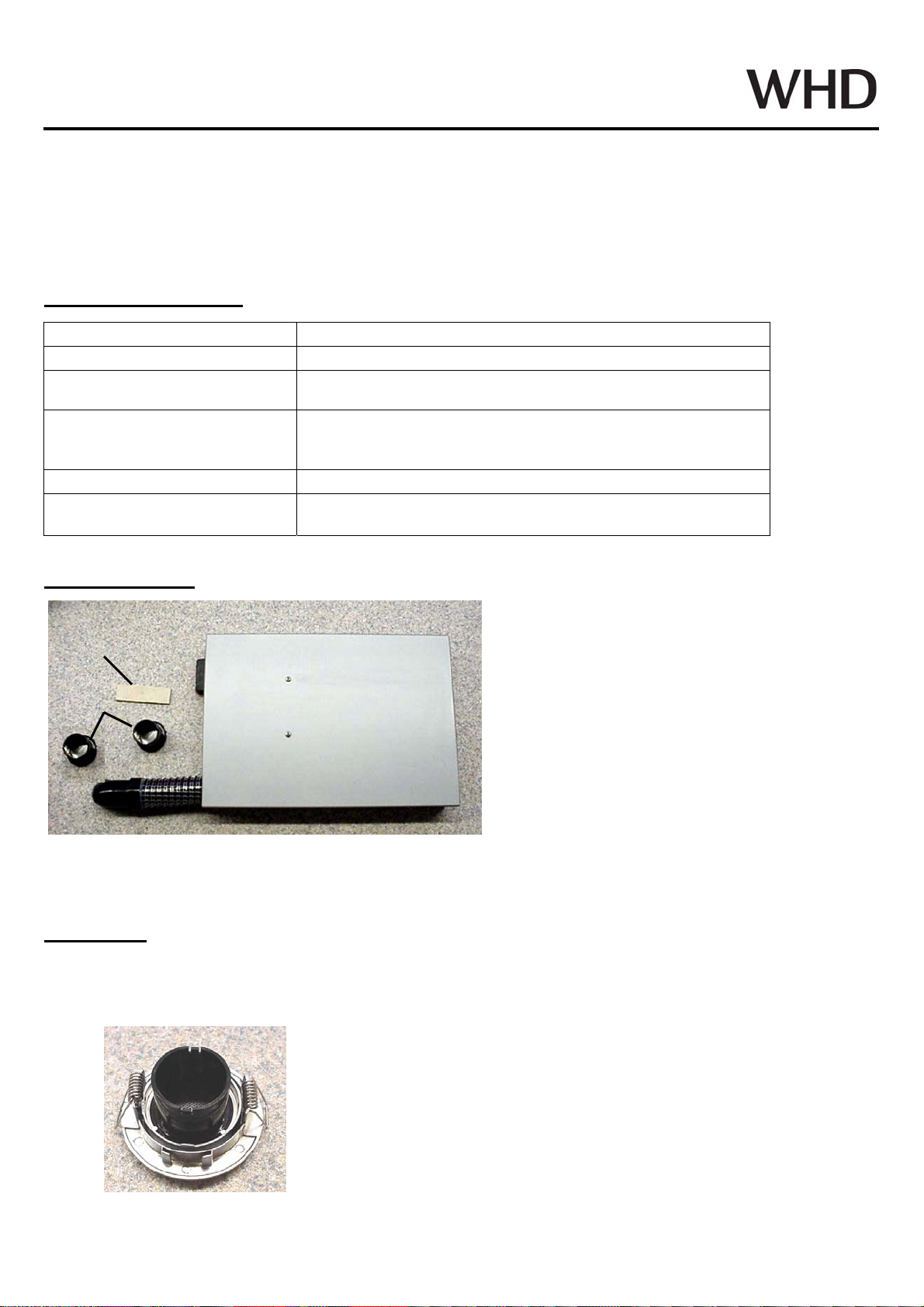

Lieferumfang :
1. : Subwoofer
2. : 2 Endrohre
(1 x Gitter silber , 1 x Gitter weiss )
3. : 4 Filzpunkte
2
3
1
Montage :
1. Prüfen , ob an der vorgesehenen Stelle der Platz für den Subwoofer ausreicht.
2. Prüfen , ob das Subwoofer-Endrohr in die vorgesehene Lampenfassung passt.
Endrohr mit der passenden Gitterfarbe auswählen.

Technische Information/Technical Data
Bandpass Subwoofer HLS 51 SUB
Technische Änderungen vorbehalten/Technical modifications reserved 10/08
3. Auschnitt für Endrohr inklusive Lampenfassung in Decke aussägen.
4. Ausschnitt für Satelliten aussägen.
Filzpunkte an den
Auflagepunkten auf
die Unterseite des
Gehäuses kleben.
5. Subwoofer wie angegeben anschliessen.
- IN + - Sat +
Von Ausgang
Radio / Verstärker Zu den max. 4 Stück HLS 51 Lautsprechern
(Satelliten)
Alle Lautsprecher parallel anschliessen.

Technische Information/Technical Data
Bandpass Subwoofer HLS 51 SUB
Technische Änderungen vorbehalten/Technical modifications reserved 10/08
6. Rohrbogen soweit durch den Deckenausschnitt schieben,
dass das Endrohr eingerastet werden kann.
Endrohr mit den Rastnasen in Rohrbogen einrasten und mit Lampenfassung in Decke befestigen.
Fertig

Technische Information/Technical Data
Bandpass Subwoofer HLS 51 SUB
Technische Änderungen vorbehalten/Technical modifications reserved 10/08
Thank you for buying a WHD product. Please read this manual carefully,especially the ! marked parts.
Specifications :
HLS 51 SUB
Load rating/music power :
15/30 watt
Impedance :
8 Ω
Sound pressure level :
1W / 1m :
at rated output:
85 dB
96 dB
Frequency range (-3dB): 80 Hz – 200 Hz
Transmission angle (-6dB)
180°
Scope of delivery:
1. : Subwoofer
2. : 2 Tubes
(1 x grille silver , 1 x grille white )
3. : 4 Felt discs
3
2
1
Mounting:
1. Determine if there is enough space for the subwoofer at the intended position.
2. Check if the subwoofer end tube fits in the lamp socket.
Select the end tube with the convenient colour.

Technische Information/Technical Data
Bandpass Subwoofer HLS 51 SUB
Technische Änderungen vorbehalten/Technical modifications reserved 10/08
3. Make ceiling cutouts for the subwoofer and the satellites.
Fix the felt discs on the
Bottom of Subwoofer case.
4. Connection
To the max. 4 pcs HLS 51 speaker
(Satellites)
Connect all speakers in parallel.
From Radio /
Amplifier output
- IN + - Sat +

Technische Information/Technical Data
Bandpass Subwoofer HLS 51 SUB
Technische Änderungen vorbehalten/Technical modifications reserved 10/08
5. Slide the pipe bend through the ceiling cutout.
6. Snap the end tube in the pipe bend and fix it with the lamp socket.
7. Ready
