Yale Doorman User manual

1
™
Asennusohje
Installationsinstruktioner
Installation Guide
An ASSA ABLOY Group brand
r
Digital Door Lock

2
™
Käyttöohje
Användarhandbok
User Manual
™
Asennusohje
Installationsinstruktioner
Installation Guide
Digital Door Lock
Digital Door Lock
™
™
™
Ulko- ja sisäpuolen yksikkö
Behör ut och insida
Outside and inside escutcheon
Lukkorunko
Låskista
Lock case
Paristot
Batterier
Batteries
Kolme kulkutunnistetta
3 st nyckeltagar
3 key tags
Asennussarja
Skruvkit standard dörr
Assembly kit standard door
Asennussarja paksuille ja ohuille oville
Skruvkit extrem dörr
Assembly kit extreme door
Asennus- ja käyttöohje
Manualer
Manuals
Innehåll i förpackningPakkauksen sisältö Content in box
4 pitkää ruuvia, 8 lyhyttä ruuvia (M5 Phillips), 2
kuusiokoloavainta, 2 kumitulppaa, 1 torx ruuvi
sisäpuolelta manipuloinnin estämiseksi. Asennussarjan
sisältö voi vaihdella.
4 st långa skruvar, 8 st korta skruvar, insexnyckel, 2
st gummilock samt 1 st kort specialtorxskruv för att
förhindra avmontering från insidan. Innehåll i skruvkit kan
variera.
4 long screws, 8 short scews (M5 Phillips), allen wrench,
2 rubber covers, 1 torx screw to prevent tampering from
inside. Content of the assembly kit may vary.
1 pitkä painike kara, 1 lyhyt painike kara, 4 pitkää
ruuvia. Asennussarjan sisältö voi vaihdella.
1st extra kort handtagspinne, 1st extra lång
handtagspinne, 4 st långa klippbara skruvar.
Innehåll i skruvkit kan variera.
1 extra long handle spindle, 1 extra short handle
spindle, 4 longer screws. Content of the assembly
kit may vary.

3
!
Tarkista että sisäpuolen asennukselle on tarpeeksi tilaa
(esim. 2-tiivisteovi). Tarkasta myös että oven pinta on
tasainen ohjaimien alle jäävältä alueelta (esim. paneloitu
ovi).
Kontrollera att de finns tillräckligt utrymme till insidan
installationen (till exempel dörren med två listtryck).
Check the sufficient space for inside installation (e.g.
door with the double seals).
Min.
35 mm
Min. 16 mm
Max. 33 mm
Min. 16 mm
Max. 65 mm

4
22mm
1
2
3
4
1
2
3
1Vertaa uutta ja vanhaa lukkorunkoa. Tarkista myös vastaraudan toimivuus uudelle lukolle, katso sivu 6.
2Merkitse uuden lukon rintalevyn asennuskohta.
3Poraa upotus rintalevylle.
1Jämför den nya och den gamla låskistan. Kontrollera också att slutblecket passar till det nya låset, se sidan 6.
2Märk ut läget för det nya låsets låsstolpe.
3Borra försänkning för låsstolpen.
1Compare the new lock case with the old one. Also check the functionality of the strike plate with the new lock; see page 6.
2Mark the installation position of the new lock’s faceplate.
3Drill a mortise for the faceplate.
Asennus vanhaan oveen Replacing the old lock case

5
20mm
85mm
1
2
3
4
4
5
6
4Tasoita rintalevyn upotuksen reunat esim. taltalla.
5Poraa upotus lukorungolle.
6Tasoita upotuksen reunat.
4Jämna till kanterna i stolpens försänkning med t.ex. ett stämjärn.
5Borra försänkningen för låskistan.
6Jämna till kanterna.
4Level the faceplate mortise edges e.g. with a chisel.
5Drill a mortise for the lock case.
6Level the mortise edges.

6
Oven ja vastaraudan välinen etäisyys tulee olla
2 - 5,5 mm välillä.
Kiila ei saa upota vastaraudan aukkoon.
Tarvittaessa vaihda tai säädä vastarautaa.
Avstånd mellan låshus och slutbleck skulle
vara 2 - 5,5 mm.
Förregling får inte åka in i slutbleck.
Om det behövs, byt eller justera slutbleck.
The gap between door and strike plate should
be between 2 and 5,5 mm.
Trigger bolt shouldn’t sink in the strike plate.
Adjust or exchange the strike plate if required.
Vastarauta
Slutbleck
Strike plate
Lukkorunko
Låshus
Lock case
Telki
Regel
Bolt
Kiila
Förregling
Trigger bolt
2 mm - 5,5 mm
OK

7

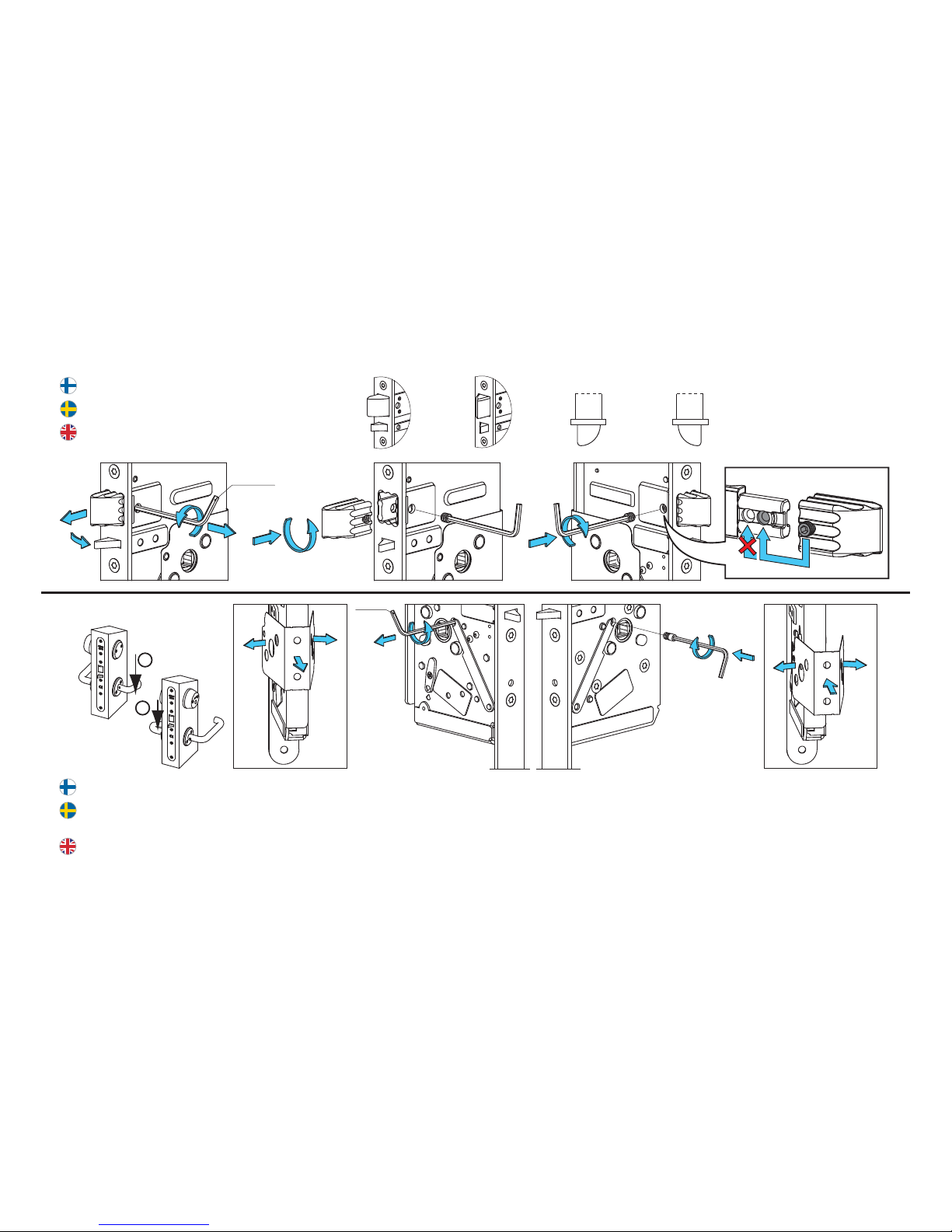

Lukkorungon kätisyyden vaihtaminen
Ändring av regelns riktning
Changing the handing of the lock
!
!
5
6
3
4
2 mm
77
8
11
2
ÖÖ
2.5 mm
12
4
365
8
7
Puolen valinta: Ruuvin puoleinen painike toimii aina mekaanisesti. Vastapuolen painike on sähköisesti ohjattu. Älä ylikiristä ruuvia!
Styrd sida: Trycket är alltid mekaniskt inkopplat på den sida av låset där fixerskruven är fastskruvad.
Från den andra sidan är trycket elektriskt styrt.
Setting the exit handle: The handle, of which side the Allen screw is fixed, always opens the lock, while the handle of the other side is controlled
electrically. Do not overtighten the srew!

8
A
67 mm
98 mm
80 mm
A= 47 - 65 mm
A= 29 - 47 mm
A= 16 - 34 mm
(Ohuille oville, För tjocka dörrar, For thinner than standard door)
(Paksuille oville, För tunna dörrar, For thicker than standard door)
Tarkista sisäpuolen karan tarvittava pituus. Valmiiksi
paikallaan oleva 80 mm kara on sopiva yleisimpiin oviin.
Kontrollera lämplig längd för spindeln på insidan. Den
färdiga 80 mm långa spindeln passar de vanligaste
dörrarna.
Check the required length of the inside spindle. The existing
80 mm spindle is suitable for the most common doors.

9
Painikkeen karan vaihtaminen
1. Irrota Seger-rengas painikkeen karan ympäriltä sisäpuolen yksiköstä
varovasti.
2. Poista painike sisäpuolen kilvestä.
3. Irrota painikkeen ruuvi.
4. Vedä painikkeen kara irti painikkeesta. Älä irrota painikkeeseen jäävää
jousta.
5. Aseta uusi kara painikkeeseen siten, että karassa oleva lovi on
samalla puolella kuin painikkeen ruuvi. Kiinnitä painikkeen ruuvi.
Kiinnitä painike takaisin ja aseta Seger–rengas paikoilleen.
Byte av handtagsspindel (fyrkantspinne)
1. Tag loss c-ringen runt fyrkantspinnen på behörets insida.
Enklast görs detta med tång för låsring.
2. Tag loss handtaget från behövet.
3. Skruva upp skruven i handtaget.
4. Drag ut fyrkantspinnen från handtaget. Observera att det ligger en lös
fjäder i handtaget som skall ligga kvar.
5. Sätt i den nya fyrkantspinnen i handtaget med slitsen i fyrkantspinnen
på samma sida som skruvhålet i handtaget. Skruva tillbaka skruven.
Sätt in handtaget i behövet. Återmontera c-ringen och du är klar.
1. 2. 3. 4. 5.
Exchange of handle spindle
1. Remove the c-ring around the handle spindle from the
inside of the escutcheon. If possible use a plier for lock ring.
2. Remove the handle from the escutcheon.
3. Unscrew the screw from the handle.
4. Pull the handle spindle out from the handle. Note that there is a loose
spring in the handle that needs to remain there.
5. Insert the new handle spindle into the handle with the groove in the
spindle on the same side as the screw hole in the handle.
Fasten the handle screw. Insert the handle to the escutcheon.
Remount the c-ring and you are done.

10
3
1 1
2 2
4
1 1
2 2
3
4
Oikeakätinen asennus
Ställ in för högerdörr
Set for right door
Ulkopuoli / Utsida / Outside Sisäpuoli / Insida / Inside Sisäpuoli / Insida / Inside
Tai / Eller / Or
Ulkopuoli / Utsida / Outside
Jos haluat käyttää
ADVANCED-tilaa, paina
kytkin alas.
Lue lisää käyttöohjeesta.
OBS! Skjut eventuella
brytare till ADVANCED
mode, se User Manual.
If you prefer using
ADVANCED mode slide
the switch down, see
User Manual.
Vasenkätinen asennus
Ställ in för vänsterdörr
Set for left door
! ! ! !

11
1Aseta painikkeet osoittamaan saranoita kohti.
2Kiinnitä painike ruuveilla (2 kpl), jotta molempien
painikkeiden jouset kytkeytyvät toimintaan. !
3Siirrä kytkin vasemmalle tai oikealle vääntönupin
kätisyyden mukaan.
4Valitse EASY- tai ADVANCED-tila (katso ADVANCED-
tilan edut käyttöohjeesta).
1Håll handtag så att det pekar mot gångjärnen.
2Fäst handtaget med två av de korta skruvarna.
3Ställ strömbrytare åt vänster om handtaget pekar åt
vänster eller åt höger om handtaget pekar åt höger.
4Välj EASY eller ADVANCED mode (se separat avsnitt
för mer information).
1Set the handles to point towards hinges.
2Attach the handle with the screws included.
3Set the dipswitch to left or right according to
direction of the handle.
4Choose EASY or ADVANCED mode.
!
!

12
Asettaessasi lukkorunkoa paikalleen varo ettei kaapeli jää puristuksiin. Tee tarvittaessa johdolle tilaa. Lukon kätisyyden valinta sivulla 7.
Tarkista lukkorunkoa asentaessa ettei lukkorungon kiila uppoa vartaraudan aukkoon, tarvittaessa säädä tai vaihda vastarauta (sivu 6).
Var försiktig när du för in låshuset i dörren så du inte skadar eller klämmer låshuskabeln.
Be careful when sliding the lock case into the hole in the door so that no cable is squeezed or cut by the lock case.
1
2
34
!

13

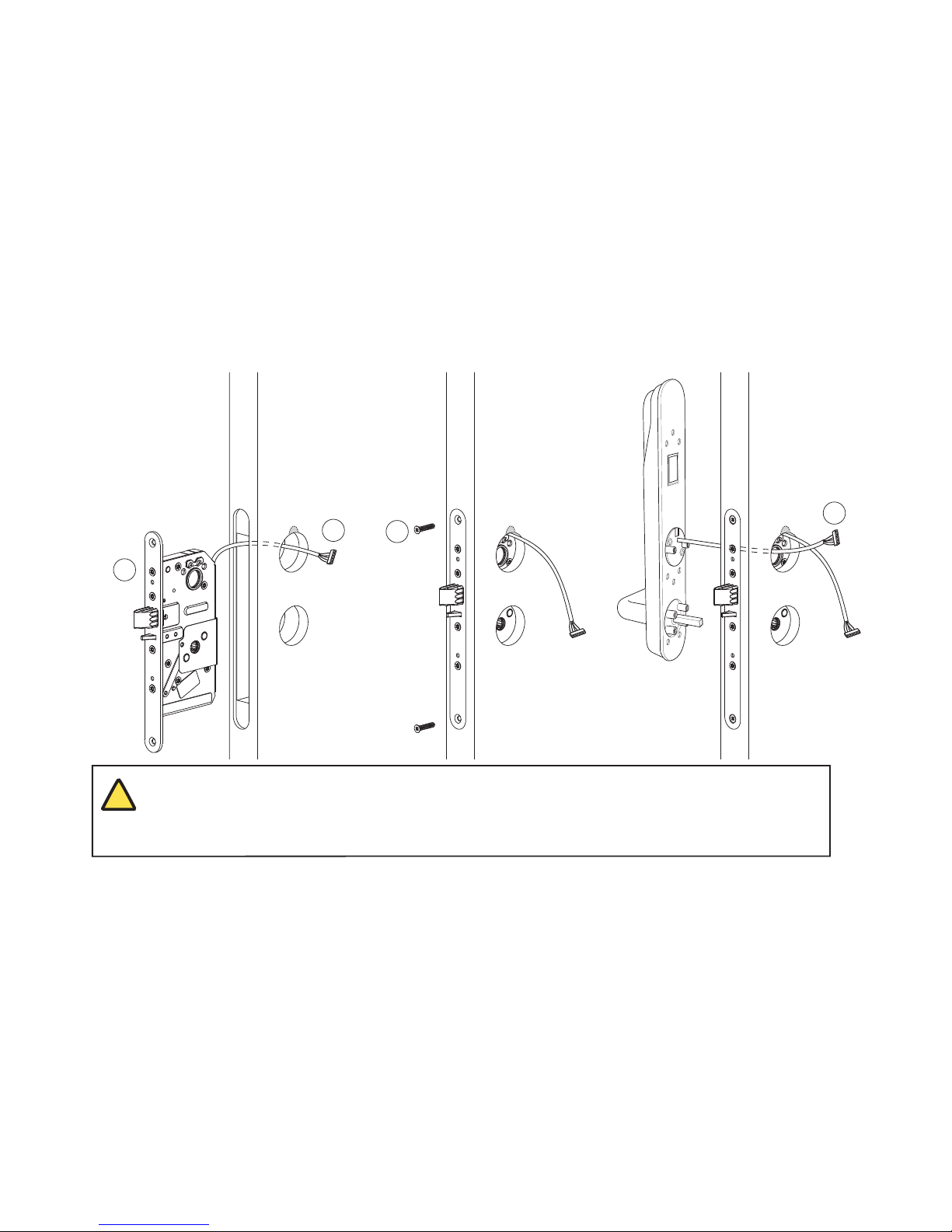

1Pujota lukkorungon kaapeli ylemmästä reiästä.
2Aseta lukkorunko oveen.
3Kiinnitä lukkorunko paikoilleen mukana tulevilla ruuveilla.
4Pujota ulkopuolisen yksikön kaapeli lukkorungon reiän läpi sisäpuolelle.
1Trä låshuskabeln genom övre hålet i låset.
2För in låshuset i dörren.
3Skruva fast låshuset med de två medföljande träskruvarna.
4Trä den yttre enhetens kabel genom hålet i låskistan till insidan.
1Pass the lock case cable through the upper hole.
2Slide the lock case into the door.
3Fasten the lock case to the door with the screws included.
4Insert the outside escutcheon cable through the hole in the lock case to the inside

14

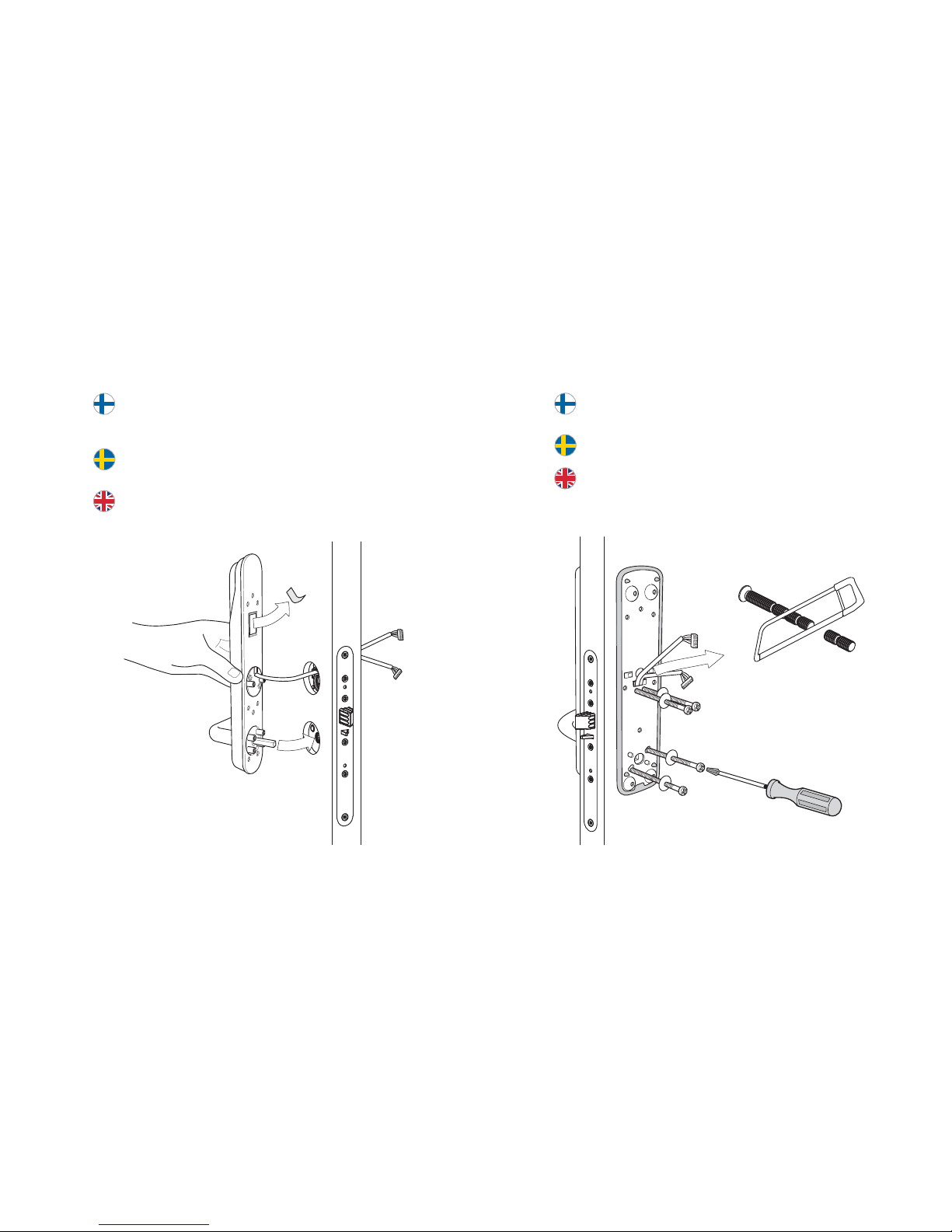

Tarkista ensin että painikkeen kara yltää lukkoon ja
aseta sitten ulkopuolen yksikkö oveen käyttäen apuna
kaksipuoleista tarraa.
Sätt utsidan på plats med den dubbelhäftande tejpen och
kontrollera att handtaget kan dra in regeln
Mount the outside with the double sided sticker and check
that the handle can retract the bolt
Kiinnitä ulkopuolen yksikkö ruuveilla sisäpuolen
asennuslevyyn. Katkaise ruuvit oikean pituiseksi.
Skruva ihop utsidan med insidans plåt
Fasten the outside with the inside plate

15
Kiinnitä kaapelit sisäpuolen yksikön liittimiin.
Kaapelit käyvät liittimiin vain yhdessä asennossa.
Tarvittaessa vaihda eri pituinen kara. Katso sivu 8.
Fäst kontakterna. Kontakterna passar bara åt ett håll.
Om du behöver byta handtagspinne se sid 8.
Connect the cables. The cables only fit in one direction.
If you need to change to another spindle length see p. 8.
Valitse EASY- ja ADVANCED-tilan välillä ennen
sisäpuolen yksikön kiinnittämistä. Katso Advanced
tilan edut käyttöohjeesta.
Välj mellan EASY och ADVANCED Mode
Choose between EASY and ADVANCED Mode
Älä naarmuta piirilevyä.
Var försiktig så du inte skadar kretskortet.
Do not scratch the circuitboard.
!

16
Kiinnitä sisäpuolen yksikkö. Katso etteivät kaapelit jää puristuksiin.
Montera fast insidan. Kontrollera att kablarna inte kommer i kläm
Fasten the inside. Check that the cables are not squeezed
Laita paristot paikoilleen
Sätt i batterierna
Insert the batteries

17
Rekisteröi masterkoodi
Registrera kod / masterkod
Register code / master code
Syötä masterkoodisi, vapaavalintaiset 6 numeroa
Slå kod/masterkod, fritt val 6 siffror
Enter your code/master code, free choice of 6 digits
Vahvista P–painikkeella
Bekräfta med Pknappen
Confirm with the Pbutton
P
Kirjoita masterkoodi muistiin ja säilytä se turvallisesti.
Notera masterkoden och förvara den säkert.
Note the master code and keep it safe.
!

18
Kiinnitä paristokotelon kansi
Skruva fast luckan
Fasten the battery cover
Valmiina käyttöä varten. Tarkista asennuksen jälkeen-ohje sivulta 19.
Klart för användande efter kontroller på sid 19.
Done and ready to use after installation control p.20.
Lisää tietoa asetuksista ja ominaisuuksista käyttöohjeessa sivulla 19.
För ytterligare inställningar och egenskaper, se användarhandbok sidan 35.
For more information about settings and properties, see user manual page 51.
1
2

19
Tarkista asennuksen jälkeen Att kontrollera efter installation
• Varmista, että vääntönuppi toimii herkästi ja lukitsee ja avaa
lukon, jos vääntönuppi ei toimi herkästi niin tarkista etteivät
johdot ole huonosti sisäpuolen yksikössä (sivu 16).
• Tarkista, että ovi lukittuu ulkopuolelta -näppäimestä ja
avautuu oikealla koodilla/tunnisteella.
• Tarkista lukkorungon ja vastaraudan asennus, kiila ei saa
upota vastaraudan aukkoon. Oven ja vastaraudan välinen
etäisyys tulee olla 2 - 5,5 mm välillä.
• Tarkista, että painikkeet liikkuvat herkästi ja painikkeen
vapauttaessasi sen tulisi palata vaakasuoraan asentoon.
Jos näin ei ole, tarkista karan pituus ja varmista, että tuote on
asennettu suoraan ja asennusruuvit kiristetty oikein, koska
puutteellinen asennus voi aiheuttaa toimintahäiriöitä.
• Tarkista, että kaikki koodit, tunnisteet ja kaukoavaimet
(lisätarvike) toimivat oikein.
• Varmista, että kaikki käyttäjät tietävät 9 V pariston
varavirransyöttö toiminnosta ja Reset-nappulasta.
• Kontrollera att vredet låser upp och låser på rätt sätt.
Om någon av dessa inte fungerar har switch och skruv
på insidan av insidesbehöret inte ställts in på korrekt
sätt. Lossa då insides behöret och ställ in korrekt enligt
installationmanualen.
• Förregling får inte åka in i slutbleck. Avstånd mellan låshus
och slutbleck skulle vara 2 - 5,5 mm.
• Kontrollera att handtaget rör sig fritt och alltid återvänder till
horisontellt läge när man inte håller i det. Detta är viktigt för
korrekt funktion av produkten. Om inte så sitter produkten
snett i dörren på något sätt så lossa skruvar och tillse att det
monteras rakt.
• Kontrollera att alla koder och elektroniska nycklar fungerar.
• Tillse att alla användare känner till 9 V back up och reset-
knapp.
9 V varapariston liittimet
9 V back up
Reset-nappula
Reset-knapp

20
To check after installation
• Check that the thumb turn locks and unlocks properly. If any of these is not
working correctly you have not put the right/left switch and/or the right/left
screw in correct position. This switch and screw is located on the back side
of the inside.
• Check that the door locks from outside with the -button and opens with
correct code/key tag.
• Check that the trigger bolt doesn’t sink in the strike plate.
The gap between door and strike plate should be between 2 and 5,5 mm.
• Check that the handle can move easily and when releasing the handle it
should return to horizontal position easily. If this is not the case, please check
the length of the square pin and if the product is assembled straight on the
door since this can cause malfunction of the product.
• Check that all codes and keytags and remotes (option) works correctly.
• Make sure all users knows about the function and location of the battery
back up and reset button.
9 V Battery back up
Reset button
