Yedoo One User manual

www.yedoo.eu
16“/12“
AGE 12+ MAX 120 kg MIN 145 cm
RACING DESIGN AND
QUALITY COMPONENTS WILL BE
APPRECIATED BY THOSE WHO LOVE
TO FEEL THE WIND IN THE HAIR.
ZÁVODNÍ DESIGN A KVALITNÍ
KOMPONENTY OCENÍ KAŽDÝ,
KDO MILUJE VÍTR VE VLASECH.

1 |
Developed by
Authentic Czech brand of scooters, training
bikes and children bikes with original design,
high quality, and bright colours.
Původní česká značka koloběžek, odrážedel
adětských kol originálního designu, kvalitního
provedení a zářivých barev.

| 2
CONTENT
CZ OBSAH
PICTURE GUIDE
3
5
8
11
15
18
21
24
CZ OBRAZOVÁ ČÁST
MONTÁŽNÍ NÁVOD
INSTRUCTIONS
EINLEITUNG
MONTÁŽNY NÁVOD
INSTRUCCIONES DE MONTAJE
NOTICE DE MONTAGE
ИНСТРУКЦИЯ ПО СБОРКЕ

3 |

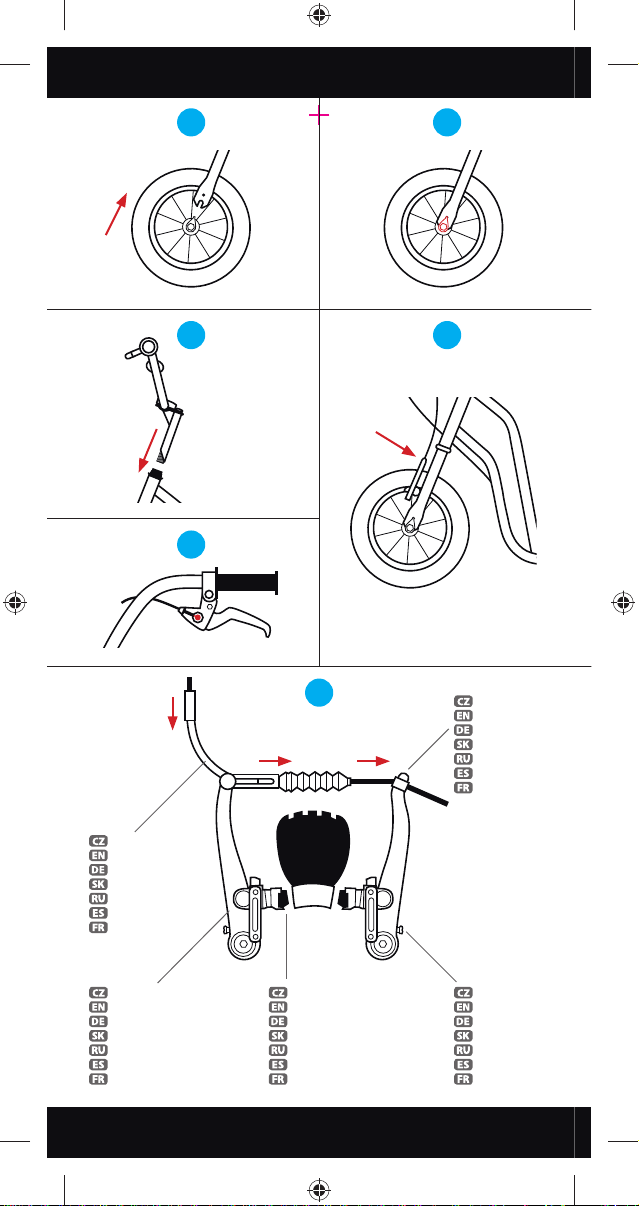

21
4
5
6
Brzdové lanko
Break cable
Bremsseil
Brzdové lanko
Трос тормоза
Cable de frenado
Câble de frein
Brzdová destička
Brake lining
Bremsbelag
Brzdová doštička
Тормозная колодка
Pastilla de frenado
Plaquette de frein
Kotevní šroub
Anchoring screw
Ankerschraube
Kotviaca skrutka
Анкерный болт
Tornillo de jación
Vis d‘ancrage
Rameno„V“ brzdy
Arm of V-brake
Arm der V-Bremse
Rameno„V“ brzdy
Консоль V-образного тормоза
Brazo de freno„V“
Bras du freinV-brake
Napínací šroubek
Tension bolt
Spannschraube
Napínacia skrutka
Натяжной шуруп
Tornillo tensor
Vis de tension
10

| 4
PICTURE GUIDE
CZ OBRAZOVÁ ČÁST
3
7 8
9
11
1-2 mm
Schéma ložiskového hlavového složení
Head bearing assembly diagram
Schema der Lagerzusammensetzung des Kopfes
Schéma ložiskového hlavového zloženia
Схема подшипникового механизма головки
Esquema dela composición delrodamientode cabeza
Schéma de l’ensemble de logement de tête
Podložka se zobáčkem
Washer with lug
Unterlegscheibe mit Zunge
Podložka so zobáčikom
Шайба с выступом
Arandela con pico
Rondelle avec corne
Vidlicová trubka
Fork tube
Gabelröhre
Vidlicová rúrka
Вилкообразная труба
Tubo de horquilla
Tube de fourche
Vrchní matka
Top nut
Obere Mutter
Vrchná matica
Верхняя гайка
Tuerca superior
Ecrou supérieur
Matka s konusem
Nut with cone
Mutter mit Konus
Matica s kónusom
Конусная гайка
Tuerca con cono
Ecrou avec cône
Ložisko
Bearing
Lager
Ložisko
Подшипник
Rodamiento
Logement
Ocelová podložka
Steel washer
Stahlunterlegscheibe
Oceľová podložka
Стальная шайба
Arandela de acero
Rondelle en acier

5 |
TECHNICKÁ SPECIFIKACE
Vážený zákazníku,
děkujeme, že jste si zakoupil náš výrobek. Je naší povinností vás předem upozornit, že se
základní výbavou je koloběžka určena do mírného terénu ana komunikace, které
nejsou určeny pro silniční provoz. Je možné, že budete muset koloběžku doplnit odalší
bezpečnostní prvky vyžadované předpisy pro zemi, ve které bude koloběžka užívána (odrazky,
osvětlení apod.) Dále je třeba dbát na používání ochranných prvků jezdce (viz sekce„Bezpeč-
nostní opatření“).
Velmi důležitou součástí pro bezpečné a bezproblémové užívání výrobku je jeho správné
seřízení(zejména ložisek kol, hlavového složení, důkladné seřízení akontrola funkce brzd,
řádné dotažení všech šroubových spojů anahustění pneumatik…) Proto doporučujeme
montáž aseřízení svěřit odbornému cykloservisu (mají k dispozici odborně proškolené
pracovníky apříslušné nářadí, případně vám poskytnou další užitečné rady). Pokud budete
mít takto seřízenou koloběžku aprovádět pravidelnou údržbu, bude vám náš výrobek skvěle
adlouho sloužit.
Nezapomeňte, že náš sortiment koloběžek je velmi rozsáhlý– můžete si unás vybrat
zmnoha typů avelikostí pro různé věkové kategorie i způsoby užití (viz zadní strana nebo
www.yedoo.eu).
Pokud budete mít jakékoli připomínky či náměty ke zkvalitnění našich produktů či služeb,
kontaktujte nás, prosím, na e-mail: [email protected].
NÁVOD KSESTAVENÍ
1. Zkontrolujte, zda krabice obsahuje všechny potřebné části:
(1 ks) hlavní rám koloběžky včetně přední vidlice
(1–2 ks) brzdový systém (záleží na typu koloběžky)
(2 ks) nafukovací kolečka (dle modelu: 2× 12‘‘, nebo 1× 16‘‘ a1× 12‘‘)
(1 ks) řídítka včetně řídítkové tyče.
Montáž svěřte odbornému cyklo servisu.
ONE TWO THREE FOUR
Věk 4+ 5+ 8+ 12+
Nosnost 75kg 100kg 100kg 120kg
Hmotnost 6,20kg 7,40kg 7,90kg 9,30kg
Rám Hi-ten ocel Hi-ten ocel Hi-ten ocel Hi-ten ocel
Pneumatiky 12“ 12“ 12“ 16“ + 12“
Ráfky Hliníkové Hliníkové Hliníkové Hliníkové
Stupátko 30 cm 32 cm 32 cm 36 cm
Brzdy Nožní brzda 1× „V“ alu 2× „V“ alu 2× „V“ alu
Šířka řídítek 51 cm 53 cm 57 cm 66 cm
Výška řídítek 70 / 77cm 75 / 86cm 79 / 90cm 93 / 104cm
Délka 108 cm 119 cm 119 cm 135 cm
Splňuje normu ČSN EN 71-1+A9 ČSN EN 71-1+A9 ČSN EN 14619 ČSN EN 14619

| 6
2. Uvolněte matky na nápravě uobou koleček.Vpřípadě potřeby dotáhněte vůli ložisek na osách
tak, aby se kola volně protáčela (tzn. aby nedrhla azároveň nebyla volná).
3. Vložte kolečko do přední vidlice rámu koloběžky (viz obr. ) ujistěte se, jestli bezpečnostní
očko opatřené zobáčkem je umístěno správně, (vyčnívající část– zobáček– bezpečnostního
očka musí být zasunuta vmalém otvoru na konci vidlice –viz obr. ), přičemž osa kolečka
musí být přesně uprostřed vidlice.
4. Utáhněte matky.
5. Uřídítek otočte řídítkovou tyč dolů (pokud je nahoře, nastavte natočení autáhněte stejno-
směrně 4 šrouby představce (viz obr. ). Pokud je řidítková tyč (představec) mimo řidítka
vkrabičce se stojánkem, připevněte ho nejprve k řidítkům apoté dotáhněte stejnoměrně 4
šrouby představce (viz obr. ). Pokud váš model neobsahuje představec, tedy je řidítková tyč
součástí řidítek (je přivařená k řidítkám), přeskočte bod 5.
6. Vsuňte řídítka –resp. řídítkovou tyč do řídítkové trubky (viz obr. ), nastavte výšku řídítek
od země dle potřeb jezdce přičemž max. vysunutí je vyznačeno na řídítkové tyči. Zkontrolujte,
zda je osa řídítek vose spředním kolečkem ařádně dotáhněte šroub (obr. ).
7. Umístěte druhé kolo do zadní vidlice rámu koloběžky dle popisu vbodu3.
8. Utáhněte matky.
9. Pro koloběžky s„V“ brzdou:Vsuňte oválné zakončení brzdového lanka (pro montáž zpravidla
platí, že pravá páčka brzdí zadní kolo alevá přední) do většího kulatého otvoru (urůzných typů páček
mohou být uchycení různá) umístěného na páčce brzdy abrzdové lanko vsuňte do zdířky na dolní
části páčky řídítek (viz obr. ). Stiskněte obě ramena„V“ brzdy směrem kráfku kolečka apřísluš-
ným klíčem (dle modelu) seřiďte brzdové destičky tak, aby při brzdění destičky třely celou svojí
brzdnou plochou oboční části ráfku (obr. ), vpřípadě potřeby přitáhněte či povolte brzdové lanko
pomocí kotevního šroubu (obr. ) nebo seřizovacím šroubem na brzdové páčce tak, abymezi
ráfkem abrzdovou destičkou byla mezera asi 1–2 mm (obr. ). Pokud se kolečko volně neprotáčí
a„přibrzďuje“ na jedné straně, lze toto seřídit přitažením napínacího šroubku na rameniV-brzdy, kte-
rá kolo„přibrzďuje“ (obr. ), respektive povolením napínacího šroubku na rameni V-brzdy, které
je dále od ráfku tak, aby se kolo volně protáčelo. Funkčnost brzdy před jízdou zkontrolujte. Vpřípadě,
že má koloběžka ipřední brzdu– namontujte aseřiďte stejným způsobem. Vpřípadě, že páčka/
ky brzdy (na řídítkách) obsahuje/jí seřizovací šroubek (umístěn zboku páčky), lze jeho utahováním
docílit zkrácení vzdálenosti mezi páčkou amadlem (dle velikosti ruky). Pokud je koloběžka vybavena
i přední „V“ brzdou, je důležité, aby byla vidlice otočená tak, že brzda je ve přední části (současně je
mírně ohnutá či předsazená vidlice dopředu kvůli správné geometrii koloběžky) (viz obr. ).
10. Pokud je stojánek umístěn mimo vkrabičce, přišroubjte ho k rámu ve spodní části tak, abyse
nožička vyklápěla nalevou stranu zpohledu jezdce (viz obr. ).
11. Nahustěte pneumatiky podle váhy apožadavků jezdce, maximálně však na hodnotu vyznače-
nou na pneumatice (bar/psi).
NÁVOD NA JÍZDU
a) Při rozjezdu apo celou dobu jízdy musí mít jezdec obě ruce na madlech řídítek aminimálně
jednu nohu na stupátku koloběžky.
b) Rozjíždějte se tak, že jednu nohu položíte na stupátko (obě ruce na madlech– vizboda)
adruhou nohou se odrážejte ve směru jízdy.
c) Postup brzdění pro koloběžky s„V“ brzdou: zmáčknutím brzdové páčky na řídítkách (1–2ks)
docílíte potřebného brzdění, přičemž intenzita brzdění se odvíjí od síly stisku páčky. Při brzdění
používejte raději více zadní brzdu. Přední brzdu (je-li obsažena) používejte jako přibrzďovací
(dobrzďovací či nouzovou)– při intenzívnějším brzdění může dojít knehodě azranění.
d) Postup brzdění pro koloběžky se zadní nášlapnou brzdou: brzdění probíhá zmáčknutím
zadní nášlapné brzdy (zadní část nášlapu mezi nášlapem akolečkem) nohou, přičemž intenzi-
ta brzdění se odvíjí od velikosti tlaku na nášlapnou brzdu. Největšího brzdného účinku docílíte
šlápnutím celou vahou jezdce nabrzdu.

7 |
e) Zatáčení probíhá natočením řídítek dle potřeby na tu stranu kam chcete jet při současném
mírném naklonění (dle rychlosti apoloměru otáčení) na stejnou stranu.
ÚDRŽBA
Doporučujeme svěřit odbornému servisu. Pravidelně kontrolujte, případně dotáhněte či
seřiďte: šroubové spoje, utahovací mechanismy, promazávejte kluzné části (ložiska kol, ložiska
řídítek, lanka, brzdové části apod.), při znečištění otřete vlhkým hadříkem.
POZOR: Při promazávání se mazivo nesmí dostat na brzdnou třecí plochu ráfku
abrzdovou destičku, dojte-li ktéto situaci je nutné všechny brzdové části odmastit např.
technickým benzínem.Vpřípadě, že začne při jízdě„praskat“ ve výpletu, je třeba dotáhnout
dráty kol stejnoměrně o2 otáčky (doporučujeme svěřit odbornému servisu), popř. promazat,
seřídit, či vyměnit ložiska aložiskové části. Je-li nutná výměna kol, použijte vždy kola/
pneumatiky stejných parametrů podle původních. Demontáž proveďte opačným způsobem
než při montáži (viz Návod). Výměnu, či opravu pneumatiky aduše svěřte odbornému servisu.
Obsahuje-li konstrukce koloběžky samopojistné matice či ostatní samopojistné příslušenství,
dochází při častém povolování autahování ke ztrátě své účinnosti.Vtomto případě je nutné
příslušné části vyměnit.
BEZPEČNOSTNÍ OPATŘENÍ
Před montáží pozorně prostudujte návod. Max. nosnost koloběžky je uvedena vparametrech
daného modelu. Zkontrolujte všechny šrouby autažení matek. Pro bezpečnou jízdu vždy noste
ochrannou přilbu, chrániče kolen, loktů, zápěstí apevné boty. Koloběžka vzákladní výbavě
není určena kjízdě vsilničním provozu akjízdě za tmy. Kontrolujte šroubové spoje, utahovací
mechanismy abrzdu/y pravidelně, abyste předešli případné nehodě při jízdě. Nedoporučuje-
me provádět úpravy této koloběžky na jiné modely. Nebrzděte příliš prudce anáhle– mohli
byste spadnout.Výrobce neručí za poškození nebo za škody, které mohou nastat při používání
tohoto výrobku. Koloběžka je určena pouze pro 1jezdce– zákaz spolucestujících!
VAROVÁNÍ: Mechanismy snižující rychlost (brzdové destičky, ráfky, pneumatiky, popř.
zadní nášlapná brzda) se při používání zahřívá aje tedy nevhodné se jich po brzdění dotýkat.
VYMEZENÍ ZÁRUKY
Záruka se nevztahuje na poškození či ztrátu příslušného dílu způsobeného pádem, odřením,
nesprávnou montáží, neadekvátní úpravou, skákáním, akrobacií, bezhlavou jízdou,
závoděním, hrubým zacházením, zanedbáním běžné údržby či použitím koloběžky doplněné
jakýmkoliv motorovým zařízením.
Výrobce si vyhrazuje právo na změny vnávodu vprůběhu vývoje výrobků.
Dovozce do EU: Intrea-Piko,s.r.o., Praha
PŘI JÍZDĚ VŽDY POUŽÍVEJTE DOSTUPNÉ OCHRANNÉ
PROSTŘEDKY (HELMA, RUKAVICE… APOD.).

| 8
TECHNICAL SPECIFICATION
Dear customer,
We would like to pass onto you our thanks for choosing this product. It is our duty to inform
you that this scooter in its basic version is intended for mild terrain and non-car trac
roads. It is possible that you will need to add more safety features, such as reectors, required
under the law of the country in which the scooter will be used. Also it is vital to use safety
features for the rider him/herself (see safety features section).
A very important aspect for the safe use of this product is the proper adjustment of the scooter
(wheel bearings, break inspection, bolt tightening, and proper tire ination).That is why we
highly recommend having the scooter assembled and regularly inspected by a professional
bicycle service, simply for the well informed skilled technicians who can assist you. By
securing yourself a properly set-up scooter with regular service you will be able to enjoy this
product for a long time to come.
Do not forget that our line of scooters is wide. You can choose from many dierent sizes and
styles for dierent age groups and uses (see back side or www.yedoo.eu).
If you have any ideas or comments please do not hesitate to contact us at our email address:
[email protected]
ASSEMBLY INSTRUCTIONS
1. Control individual parts in the box:
(1 piece) main frame of scooter including front fork,
(1–2 pieces) brake system (depending on the type of scooter)
(2 pieces) inatable wheels (according to the model: 2× 12‘‘, or 1× 16‘‘ and 1× 12‘‘),
(1 piece) handlebars including the handlebars rod.
Entrust aprofessional bicycle service with the assembly.
2. Unloose the nuts on the axis of both small wheels. If necessary, tighten the play of bearings so that
the wheels can turn freely (that is so that they do not drag and at the same time they are not free).
ONE TWO THREE FOUR
Age 4+ 5+ 8+ 12+
Loading limit 75kg 100kg 100kg 120kg
Weight 6,20kg 7,40kg 7,90kg 9,30kg
Frame Hi-ten steel Hi-ten steel Hi-ten steel Hi-ten steel
Tyres 12“ 12“ 12“ 16“ + 12“
Rims Alu Alu Alu Alu
Deck 30 cm 32 cm 32 cm 36 cm
Brakes Foot brake 1× „V“ alu 2× „V“ alu 2× „V“ alu
Width of handle bars 51 cm 53 cm 57 cm 66 cm
Height of handle bars 70 / 77 cm 75 / 86 cm 79 / 90 cm 93 / 104 cm
Lenght 108 cm 119 cm 119 cm 135 cm
Fulfills norm ČSN EN 71-1+A9 ČSN EN 71-1+A9 ČSN EN 14619 ČSN EN 14619

9 |
3. Insert the wheel into the front fork of the scooter frame (picture ). Make sure that the
security eye provided with asmall beak is positioned correctly, (protruding part /beak/ of
security eye must be inserted in asmall hole at the end of the fork – picture ) whereas the
axis of the wheel must be exactly in the middle of the fork.
4. Tighten the nuts.
5. For the handlebars: if the handlebar rod is pointing upward rotate it downward and evenly tighten
the four front piece screws (picture ). Incase the front piece has not been previously attached,
attach it to the handle bars and tighten all four front piece screws (picture ). Ifyour handle bars
does not include a front piece (i.e. the bars are welded directly to the hansle bar rod), skip step 5.
6. Insert the handlebar rod into the handlebar tube (picture ). Adjust the height of the
handlebars according to the rider’s needs. The maximum height is marked on the handlebar
rod. Check that the axis of the handlebars is parallel to the axis of the front wheel, and
properly tighten the screw (picture ).
7. Placethe second wheel into the back forkofthe scooterframe accordingtothedescription in point nr.3.
8. Tighten the nuts.
9. V-brake: Insert the oval ending of the brake cable (for the assembly it is generally valid that the
right lever brakes the rear wheel and the left lever brakes the front wheel) into amajor round hole
(for dierent types of levers, the grippings may dier) situated on the brake lever and insert the
brake cable into the slot on the inferior part of the handlebars lever (picture ). Press both arms of
theV-brake towards the wheel rim and with an appropriate key (according to the model) adjust the
brake lining so that during the braking the brake lining chafes with its whole brake surface against
the side part of the rim (picture ). If necessary, tighten or loosen the brake cable with the ancho-
ring bolt (picture ) or with the adjusting screw on the brake lever so that there is, between the
rim and the brake lining, adistance of approximately 1–2 mm (picture ). If the wheel does not
turn freely and„slackens up“ on one side, it is possible to adjust this by tightening the tension bolt at
the arm of theV-brake that„slackens up“ (picture ), eventually by loosening the tension screw at
the arm of theV-brake which is more distant from the rim so that the wheel may turn freely. Control
the good functioning of the brake before riding. In case the scooter has also the front brake – mount
it and adjust it in the same way. In case the brake lever/s (on the handlebars) contains/contain the
adjusting screw (situated on the side of the lever), by its tightening it is possible to achieve ashorter
distance between the lever and the grip (according to the size of the hand). Incase the scooter has a
front“V”brake it is important that the fork is turned so that the brake is situated in the front, also the
fork is slightly angled or positioned forward to provide balance for the scooter (picture ).
10. Incase the kickstand has not yet been attached, screw it to the lower part of the frame so that
it folds out to the left side in relation to the riders perspective (picture ).
11. Pump up the tyres according to the rider, maximally to the value marked on the tyre (bar/psi).
OPERATING INSTRUCTIONS FOR RIDING
a) During the start-up and during the whole time of riding, the rider has to have both hands on
the handlebars grips and minimally one foot on the deck of the scooter.
b) Start to ride so that you put one foot on the deck (both hands on the grips – see pointa) and
with asecond foot take o in the direction of the ride.
c) V-brake – Procedure for braking: by pressing the brake lever on the handlebars (1–2 pieces) you
attain the necessary braking during which time the intensity of the braking depends on the force
of the pressure of the lever. During the braking, it is better for you to use more the rear brake. Use
the front brake (if it is included) as aslackening up brake (brake for ending up the braking or as an
emergency brake) – during amore intensive braking, an accident and injury may occur.
d) Foot brake – Procedure for braking: The process of braking with the rear footbrake is
done by stepping on the footbreak (located between the footboard and the rear wheel).The
intensity of braking corresponds to the pressure developed on the brake.The highest braking
eect is achieved by transfering the whole body weight of the rider onto the footbrake.
