Full Facepiece Respirator 7000 Series

User Instructions for 3M™ Silicone, Small 7800S, Silicone,Medium 7800S,

Silicone, Large 7800S Full Facepieces

IMPORTANT: Keep these User Instructions for reference.

This respirator has dual approval as a United States (US) National Institute for Occupational Safety and Health

(NIOSH) full facepiece respirator and as Brazil Ministry of Labor full face piece respirator.

Standard-specic information is provided where applicable. All other information is common to both standards.

Respirateur à masque complet de série 7000

Directives d’utilisation pour les respirateurs à masque complet 7800S (petit),

7800S (moyen) et 7800S (grand) 3M™

IMPORTANT : Conserver ces directives d’utilisation à titre de référence.

Ce respirateur détient une double homologation : celle du National Institute for Occupational Safety and Health

(NIOSH) des É.-U. comme respirateur à masque complet et celle du ministère du Travail du Brésil comme

respirateur à masque complet.

Renseignements précis fournis là où ils s’appliquent. Tous les autres renseignements se rapportent aux deux

normes.

98-0060-0010-7_8

34-8717-0830-0

Respirador de pieza facial completa Serie 7000

Instrucciones para Piezas faciales de cara completa de silicón 3M™ 7800S

pequeña, 7800S mediana y 7800S grande

IMPORTANTE: Conserve estas Instrucciones para referencia futura.

Este respirador cuenta con una aprobación dual como un respirador de pieza facial de cara completa por el

Instituto Nacional de Seguridad y Salud Ocupacional (NIOSH por sus siglas en inglés) de Estados Unidos y por la

Secretaría del trabajo de Brasil.

Si aplica, se proporciona información especíca. La demás información es común para ambas normas.

Respirador Peça Facial Inteira Série 7000

Instruções de Uso para as Peças Faciais Inteiras 3M™ 7800S de Silicone

Pequena, 7800S de Silicone Média e 7800S de Silicone Grande

IMPORTANTE: Guarde estas Instruções de Uso para referência.

Este respirador possui dupla aprovação como respirador do tipo facial inteira nos Estados Unidos pelo National

Institute for Occupational Safety and Health (NIOSH) e no Brasil pelo Ministério do Trabalho.

Informações especícas são fornecidas quando aplicáveis. Todas as outras informações são comuns a ambas

as normas.

GENERAL SAFETY INFORMATION

Intended Use

The 3M™ Full Facepiece Respirators 7000 Series are NIOSH approved and designed to help provide respiratory

protection against certain airborne contaminants when used in accordance with all use instructions and limitations

and applicable safety and health regulations.

The 3M™ Full Facepiece 7000 Series meets the requirements of the ANSI Z87.1-2003 standard, high impact level,

for face and eye protection. These products help provide limited eye and face protection against ying particles.

WWARNING

This respirator helps protect against certain airborne contaminants. Misuse may result in

sickness or death. For proper use, see supervisor, or User Instructions, or call 3M in U.S.A.,

1-800-243-4630. In Canada, callTechnical Service at 1-800-267-4414. In Brazil,contact:

0800-0550705.

These User Instructions provide information about facepiece use only. Important information is provided in the User

Instructions with each of the air ltration/supplied air systems that are NIOSH certied to be used with the Full

Facepiece Respirator 7000 Series. Failure to follow the User Instructions for the air ltration/supplied air systems

being used may result in sickness or death.

When in supplied air mode, your employer must provide breathing air that meets at least the requirements of the

specication for Grade D breathing air, as described in the Compressed GasAssociation Commodity Specica tion

G-7.1-1997 in the United States. In Canada, breathing air systems must be supplied with air which meets at least

the requirements of CSA Standard Z180.1. Failure to do so may result in sickness or death.

In Brazil, breathing air systems must be supplied with air which meets ANSI Z86.1-1989/CGA G-7.1, Grade D

breathing air.

Caution:

This product contains natural rubber latex which may cause an allergic reaction.

USE INSTRUCTIONS AND LIMITATIONS

IMPORTANT

Before use, the wearer must read and understand these User Instructions. Keep these User Instructions for reference.

Use For

Respiratory protection from certain airborne contaminants according to United States NIOSH approvals, OSHA

limitations, in Canada CSA standard Z94.4 requirements, applicable local government regulations and 3M

instructions. In Brazil follow the Respiratory Protection Program of the Ministry of Labor.

Do Not Use For

Do not use for concentrations of contaminants which are immediately dangerous to life or health, are unknown or

when concentrations exceed 10 times the permissible exposure limit (PEL) in air-purifying mode when qualitatively

t tested, 50 times the PEL in air-purifying mode when quantitatively t tested, 1000 times the PEL in powered

air-purifying or supplied air mode, or according to specic OSHA standards or applicable government regulations,

whichever is lower.

In Brazil, according to the Respiratory Protection Program of the Ministry of Labor, do not use when

concentrations of contaminants are greater than 100 times the permissible exposure limit in air-purifying mode.

Use Instructions

1. Failure to follow all instructions and limitations on the use of this respirator and/or failure to wear this respirator

during all times of exposure can reduce respirator effectiveness and may result in sickness or death.

2. Before using this respirator, a written respiratory protection program must be implemented meeting all the

local government requirements. In the United States employers must comply with OSHA 29 CFR 1910.134

which includes medical evaluation, training and t testing and applicable OSHA substance specic standards.

In Canada, follow the recommendations of CSA Z94.4 and/or requirements of the applicable jurisdiction, as

appropriate. In Brazil, follow the Respiratory Protection Program of the Ministry of Labor requirements. When

used in supplied air mode, your employer must supply breathing air that meets at least the requirements

of Grade D breathing air in Compressed Gas Association Commodity Specications G-7.1-1997. In Canada,

breathing air systems must be supplied with air which meets at least the requirements of CSA Standard Z180.1.

3. The airborne contaminants which can be dangerous to your health include those that are so small you may not

be able to see or smell them.

4. Leave the contaminated area immediately and contact supervisor if you smell or taste contaminants or if

dizziness, irritation, or other distress occurs.

5. Store respirator away from contaminated areas when not in use.

6. Dispose of used product in accordance with applicable regulations.

In Brazil, breathing air systems must be supplied with air which meets ANSI Z86.1-1989/CGA G-7.1, Grade D

breathing air.

Use Limitations

1. This respirator does not supply oxygen when used in air-purifying mode. Do not use in atmospheres containing

less than 19.5% oxygen.

2. Do not use when concentrations of contaminants are immediately dangerous to life or health, are unknown

or when concentrations exceed 10 times the permissible exposure limit (PEL) in air-purifying mode when

qualitatively t tested, 50 times the PEL in air-purifying mode when quantitatively t tested, 1000 times the

PEL in powered air-purifying or supplied air modes, or according to specic OSHA standards or applicable

government regulations, whichever is lower.

3. Do not alter,abuse or misuse this respirator.

4. Do not use with beards or other facial hair or other conditions that prevent a good seal between the face and the

faceseal of the respirator.

In Brazil, according to the Respiratory Protection Program of the Ministry of Labor, do not use when

concentrations of contaminants are greater than 100 times the permissible exposure limit in air-purifying mode.

Time Use Limitations

1. If respirator becomes damaged, leave the contaminated area immediately and repair or replace the respirator.

2. Replace lters in accordance with the lter Time Use Limitation. (See lter User Instructions.)

3. Replace cartridges in accordance with an established change schedule or earlier if smell, taste or irritation from

contaminants is detected.

NIOSH Cautions and Limitations

The following restrictions may apply. See NIOSH approval label.

A - Not for use in atmospheres containing less than 19.5 percent oxygen.

B - Not for use in atmospheres immediately dangerous to life or health.

C - Do not exceed maximum use concentrations established by regulatory standards.

D - Air-line respirators can be used only when the respirators are supplied with respirable air meeting the

requirements of CGA G-7.1 Grade D or higher quality.

E - Use only the pressure ranges and hose lengths specied in the User’s Instructions.

F - Do not use powered air-purifying respirators if airow is less than four cfm (115 lpm) for tight tting facepieces

or six cfm (170 lpm) for hoods and/or helmets.

G - If airow is cut off, switch to lter and/or cartridge or canister and immediately exit to clean air.

H - Follow established cartridge and canister change schedules or observe ESLI to ensure that cartridges and

canisters are replaced before breakthrough occurs.

J - Failure to properly use and maintain this product could result in injury or death.

L - Follow the manufacturer’s User’s Instructions for changing cartridges, canisters and/or lters.

M -All approved respirators shall be selected, tted, used, and maintained in accordance with MSHA, OSHA,and

other applicable regulations.

N - Never substitute, modify, add, or omit parts. Use only exact replacement parts in the conguration as specied

by the manufacturer.

O - Refer to User’s Instructions,and/or maintenance manuals for information on use and maintenance of these

respirators.

P - NIOSH does not evaluate respirators for use as surgical masks.

S - Special or critical User’s Instructions and/or use limitations apply.Refer to User’s Instructions before donning.

S - Special or Critical User’s Instructions

3M™ Organic Vapor Service Life Indicator Cartridges (6001i and 60921i) and Mercury Vapor Cartridges (6009S

and 60929S) are equipped with a passive 3M™ End of Service Life Indicator (ESLI). The indicator must be readily

seen when wearing the respirator. If you cannot readily see the ESLI,use a mirror to observe the ESLI, rely on a co-

worker who can see the ESLI, or go to a clean area, remove the respirator and view the ESLI.Do not rely solely on

the organic vapor ESLI unless your employer has determined that it is appropriate for your workplace. See

6001i or 60921i User Instructions for more information, including Special Instructions regarding the ESLI.

The mercury vapor cartridges must be discarded when the ESLI changes to the discard color found on the mercury

vapor cartridge label; or within 30 days of opening packaging; or when ESLI becomes dirty or damaged; or when

odors of vapors or gases become noticeable, or according to chlorine service life, whichever occurs rst. Mercury

vapor has no odor.

To assemble 3M™ DualAirline Combination Breathing Tubes with 3M™ Cartridges/Filters, the facepiece inhalation

valves must be removed.

If the facepiece is to be used in air-purifying mode (without using the 3M™ breathing tubes SA-1600 or SA-2600),

the inhalation valves must be replaced in the facepiece before use.

3M™ Nose Cup Assembly 7881S or 7981S must be used in all 3M™ Full Facepiece 7000 Series applications

except for Face-Mounted Power Air-Purifying Systems.

Cartridge and Filter Selection and Approvals

Before using any of these products, the user must read the specic use for,use limitations and warning information

in the User Instructions and product packaging or call 3M PSD Technical Service at 1-800-243-4630.In Canada,

call Technical Service at 1-800-267-4414. In Brazil, contact: 0800-0550705.

Do not exceed maximum use concentrations established by local regulatory agencies. Cartridges/lters are

approved as assemblies for use with 3M™ Full Facepieces 7800S (S), 7800S (M) or 7800S (L). For NIOSH approval

refer to NIOSH approval label packaged with facepiece.

LIST OF PRODUCTS

3M™ Full Facepiece Respirator 7800S Parts, Filters,Chemical Cartridges, or

Airline Accessories

3M™ Full Facepiece Respirator

Facepieces do not include lters, chemical cartridges,retainers or airline accessories.

Number Description Button Color (7989)

7800S (S) silicone, small red

7800S (M) silicone, medium yellow

7800S (L) silicone, large green

Number Description

7884 (a) Lens

7914 (b) Band Clamp

7916 (c) Breathing Room Assembly

7999 (d) Air Inlet Gasket

7890 (e) Full Face Plug

7283 (f) Exhalation Valve

7918 (g) Exhalation Valve Cover

7893S (h) Head Strap Assembly, Silicone

7886 (i) Removable DIN Connector

7887 (j) Inhalation Port Gasket

701 (k) Cartridge/Filter Adapter for 3M™ Cartridges 6000 Series or 3M™ 2000 Series Filters

6895 (l) Inhalation Gasket (included in 701)

(m) 3M™ Filters 2000 Series

(n) 3M™ Cartridge 6000 Series

7881S (o) Nose Cup Assembly, Silicone (includes Nose Cup Valve Assembly 7882), or

7981S Nose Cup Assembly, Silicone, Small (includes Nose Cup Valve Assembly 7882)

3M™ Accessories and Parts

Number

Not Pictured

Description

601 Fit Test Adapter (for quantitative t testing with 3M™ P100 Filters 2091 or 7093)

7282 Inhalation Valve

7882 Nose Cup Valve Assembly

7883 Neckstrap Assembly

7885 Lens Frame Kit

7894 Eyeglass Frame and Mount with case

7895 Speaking Diaphragm Kit (includes Diaphragm, Gasket, Retainer Ring,Tool)

7899-25 Lens Cover (25 pack)

7899-100 Lens Cover (100 pack)

7915 Shroud made with Tychem® QC material

7925 Spectacle Kit

7986 Tinted Lens Cover (25 pack)

7989 Buttons

7990 Clip-on Welding Shield Kit

7991 Electronic Lens Assembly

7993 Welder’s Shroud

Tychem® is a registered trademark of E.I. du Pont de Nemours and Company.

Caution:

Failure to properly dispose of spent cartridges, lters, or respirators contaminated by hazardous materials can

result in environmental harm. Handling, transportation and disposal of spent cartridges, lters,or respirators

must comply with all applicable federal, state, and local laws and regulations.

3M™ Filters 2000 Series, 7093/7093C and 3M™ Filter Adapter 502

(3M™ Cartridge/Filter Adapter 701 is required. May also be used with 3M™Ada pter 502 as prelters on 3M™

Cartridges 6000 Series).

Number Description

502 Filter Adapter for 3M™ 2000 Series or Filters 7093/7093C

2071 P95 Particulate Filter

2076HF P95 Particulate Filter,hydrogen uoride, with nuisance level acid gas relief1

2078 P95 Particulate Filter,3M recommended ozone protection2, with nuisance level organic

vapor/acid gas relief1

2091 P100 Particulate Filter

2291 P100 Advanced Particulate Filter

2096 P100 Particulate Filter with nuisance level acid gas relief1

2296 P100 Advanced Particulate Filter with nuisance level acid gas relief1

2097 P100 Particulate Filter,3M recommended ozone protection2, with nuisance level organic

vapor relief1

2297 P100 Advanced Particulate Filter, 3M recommended ozone protection2, with nuisance level

organic vapor relief1

7093 P100 Particulate Filter

7093C P100 Particulate Filter,hydrogen uoride, with nuisance level organic vapor/acid gas relief1

13M recommended for relief against nuisance levels of acid gas or organic vapors. Nuisance levels refers to

concentrations not exceeding OSHA PEL or applicable exposure limits, whichever is lower.Do not use for respira tory

protection against acid gas/organic vapor.

23M recommended for ozone protection up to 10 times the OSHA PEL or applicable government occupational

exposure limits, whichever is lower.

NOTE: Not NIOSH approved for use against ozone.

3M™ Filters, Adapter and Retainer

(Use with 3M™ Cartridges 6000 Series and 3M™ Filter Retainer 501)

Number Description

501 Filter Retainer for 3M™ Filters 5N11 and 5P71

603 Filter Adapter for Filters 5N11, 5P71 with Filter Retainer 501

5N11 N95 Particulate Filter

5P71 P95 Particulate Filter

In Brazil, the 5935BR lter can be used with the 603 Filter Adaptor and the 501 Filter Retainer on the 3M™ Full

Facepiece, 7000 Series.

3M™ Cartridges 6000 Series

(3M™ cartridge/lter adapter 701 is required)

Number Description NIOSH Approval for respiratory protection against the

following contaminants up to ten times the permissible

exposure limit when qualitatively t tested, up to fty

times the permissible exposure limit when Quantitatively

Fit Tested,and up to 1000 times the PEL in powered air-

purifying or supplied air mode

6001 Organic Vapor Certain organic vapors

6001i Organic Vapor

with Service Life Indicator Certain organic vapors

6002 Acid Gas Chlorine, hydrogen chloride, and sulfur dioxide or chlorine

dioxide or hydrogen sulde

6003 Organic Vapor/Acid Gas Certain organic vapors, chlorine, hydrogen chloride, and sulfur

dioxide or hydrogen sulde or hydrogen uoride

6004 Ammonia and Methylamine Ammonia and methylamine

6005 Formaldehyde and Organic Vapor Formaldehyde and certain organic vapors

6006 Multi-Gas and Vapor Certain organic vapors, chlorine, hydrogen chloride, chlorine

dioxide, sulfur dioxide, ammonia, methylamine, formaldehyde,

hydrogen uoride, or hydrogen sulde

6009S Mercury Vapor/Sulfur Dioxide/

Chlorine Gas Mercury vapor, sulfur dioxide or chlorine gas

60921 Organic Vapor/P100 Certain organic vapors and particulates

60921i Organic Vapor with Service Life

Indicator/P100 Certain organic vapors and particulates

60922 Acid Gas/P100 Chlorine, hydrogen chloride, and sulfur dioxide or chlorine

dioxide or hydrogen sulde and particulates

60923 Organic Vapor/Acid Gas/P100 Certain organic vapors, chlorine, hydrogen chloride, and

sulfur dioxide or hydrogen sulde or hydrogen uoride and

particulates

60924 Ammonia/Methylamine/P100 Ammonia and methylamine and particulates

60925 Formaldehyde/Organic Vapor/

P100 Formaldehyde and certain organic vapors and particulates

60926 Multi-Gas/Vapor/P100 Certain organic vapors, chlorine, hydrogen chloride, chlorine

dioxide, sulfur dioxide, ammonia, methylamine, formaldehyde,

hydrogen uoride, or hydrogen sulde and particulates

60928 Organic Vapor/Acid Gas/P100 Certain organic vapors, chlorine, hydrogen chloride, and

sulfur dioxide or hydrogen sulde or hydrogen uoride and

particulates1

60929S Mercury Vapor/Sulfur Dioxide/

Chlorine Gas/P100 Mercury vapor, sulfur dioxide or chlorine gas and particulates

13M recommended for use against methylbromide or radioiodine up to 5 ppm with daily cartridge replacement.

NOTE: Not NIOSH approved for use against methylbromide or radioiodine.

3M™ Responder Cartridge and Canister

Number Product Name Description

450 -02-11R 06 CP3N Canister Alpha chloroacetophenone (CN), ortho chlorobenzylidene

malonitrile (CS); and P100

FR-64 Cartridge Certain organic vapors, chlorine, hydrogen chloride,

chlorine dioxide, sulfur dioxide, ammonia, methylamine,

formaldehyde, hydrogen uoride, hydrogen sulde, alpha

chloroacetophenone (CN), ortho chlorobenzylidene malonitrile

(CS) or phosphine; and P100

Service Life of Chemical Cartridges and Particulate Filters

3M™ Chemical Cartridges 6000 Series should be used before the expiration date on cartridge packaging. The

useful service life of these cartridges will depend upon activity of wearer (breathing rate); specic type, volatility

and concentration of contaminants; and environmental conditions such as humidity, pressure,and tempera ture.

Cartridges must be replaced in accordance with an end of service life indicator (ESLI), established change schedule,

regulations or earlier if smell, taste or irritation from contaminants is detected.

Particulate lters must be replaced if they become damaged, soiled or if an increase in breathing resistance occurs.

N-series lters should not be used in environments containing oils. R-series lters may be limited to 8 hours of

continuous or intermittent use if oil aerosols are present. In environments containing only oil aerosols, P-series

lters should be replaced after 40 hours of use or 30 days, whichever is rst.

ASSEMBLY INSTRUCTIONS

The 3M™ Full Facepiece Respirator 7800S can be used in many different congurations. It can be used as a

positive or negative pressure air-purifying respirator or in systems that are air supplied. The following assembly

instructions include negative pressure air-purifying, air supplied or combinations of both air supplied and air-

purifying. Separate assembly instructions are required for assembly in powered air-purifying systems (PAPR) and

supplied air systems. These assembly instructions are included with the powered air-purifying systems (PAPR) and

supplied air systems.

Powered Air-Purifying Respirator (PAPR)

– 3M™ GVP Belt-Mounted PAPR with 3M™ BreathingTube GVP-123

Supplied Air Respirator (SAR)

– 3M™ Dual Airline

– 3M™ Air Control Devices – Continuous Flow

Negative Pressure

– 3M™ Responder Cartridge FR-64 and CP3N Canister (Front-Mounted)

– 3M™ 2000 Series Filters,7093/7093C and Cartridges 6000 Series (Side-Mounted)

3M™ Air-Purifying Assembly

The facepiece is pre-assembled with 3M™ Cartridge/Filter Adapters 701.When the cartridge/lter ada pter 701 is

used, the bayonet style lters/cartridges can be attached directly to the facepiece.

3M™ Filters 2000 Series and 7093/7093C

3M™ Filters 2000 Series and P100 Filter 7093/7093C can be attached directly to the cartridge/lter adapters 701.

1. Align opening of lter with lter attachment on facepiece.

2. Turn lter clockwise until it is rmly seated and cannot be further turned (Fig.1).

3. Repeat for second lter.

3M™ Cartridges 6000 Series

3M™ Cartridges 6000 Series can be attached directly to the 3M™ Cartridge/Filter Adapters 701.

1. Align the cartridge notch with the small solid bayonet lug on facepiece and push together.

2. Turn cartridge clockwise to stop (1/4 turn).

3. Repeat with second cartridge (Fig. 2 and 3).

4. Loosen the adapter nuts and position cartridge to desired location.

5. Hold cartridge in place and tighten nuts.

NOTE: If 3M™ Mercury Vapor Cartridges 6009 or 60929 are being used, position the cartridge at the location that

allows the greatest visibility of the ESLI. If the wearer cannot see the ESLI, do not use for Mercury Vapor exposures.

Filter Assembly (for 3M™ Filters 5N11 and 5P71)

1. Place lter into 3M™ Retainer 501 so printed side of lter faces the cartridge.

2. Press cartridge into lter retainer.It should snap securely into lter retainer. When correctly installed, lter should

completely cover face of cartridge (Fig. 4).

3. To replace lter, remove retainer by lifting on TAB.

3M™ Filter Adapter 502 Assembly and Filter Attachment

1. Align adapter over cartridge. Engage front snap by squeezing front of cartridge and adapter together,

placing thumbs of both hands over top of adapter and ngers along bottom sides of cartridge (Fig. 5).

2. Engage back snap by squeezing back side of cartridge and adapter together using the same hand positions. An

audible click should be heard as each snap is engaged (Fig. 6).

3. Place lter onto the lter holder so that lter comes into even contact with gasket. Twist clockwise a quarter turn

until it is rmly seated and lter cannot be turned further. Repeat for second lter.

NOTE: The 3M™ Filter Adapter 502, once installed on a 3M™ Cartridge 6000 Series, is not to be removed or

reused. Removal or reuse may result in leakage, overexposure,sickness or death.

3M™ Filters 2000 Series and 7093/7093C with 3M™ Filter Adapter 502

Place lter onto the lter holder so that lter comes into even contact with gasket. Twist clockwise one quarter, turn

until it is rmly seated and lter cannot be turned further. Repeat for second lter.

NOTE: The 3M™ Filter Adapter 502, once installed on a 3M™ Cartridge 6000 Series, is not to be removed or

reused. Removal or reuse may result in leakage, overexposure,sickness or death.

3M™ Filter Adapter 603 Assembly and 5N11 or 5P71 Filter Attachment

1. Align notch on edge of 603 adapter with facepiece mark as shown (Fig. 7).

2. Turn adapter 1/4 turn clockwise to stop.To remove adapter, turn 1/4 turn counterclockwise (Fig. 8).

3. Place lter into 501 retainer with lter printing facing towards the 603 adapter. Snap together and ensure the

lter seal is free from creases or gaps (Fig. 9).

In Brazil, the 5935BR Filter used with the 603 adaptor is assembled following the same procedures as the 5N11

and 5P71.

3M™ Responder Cartridge and Canister Assembly

Important User Instructions on proper use and use limitations are included with the 3M™ CP3N Canister

450-02-11R06 and 3M™ Cartridge FR-64. Remove Cartridge/Filter Adapters 701 from facepiece.Before installing

the canister/cartridge, check that the gasket is in place and in good condition. Screw the responder canister/

cartridge into the DIN Port Adapter and tighten with moderate hand pressure.

In the remaining inlets, ensure that gaskets have been properly installed and are not warped or torn. Securely fasten

3M™ Plugs 7890 on top of the gaskets.

3M™ GVP PAPR Assembly

Screw 3M™ Breathing Tube GVP-123 elbow into center DIN port on facepiece.User must follow User Instructions

provided with GVP PAPR assembly.

3M™ Supplied Air Systems

WWARNING

Your employer must provide breathing air that meets at least the requirements of the specication for Grade

D breathing air, as described in the Compressed GasAssociation Commodity Specication G-7.1-1997 in the

United States. In Canada, breathing air systems must be supplied with air which meets at least the requirements

of CSA Standard Z180.1. Failure to do so may result in sickness or death.

In Brazil, breathing air systems must be supplied with air which meets ANSI Z86.1-1989/CGA G-7.1, Grade D

breathing air.

3M™ Airline/Air-Purifying Assembly

If required, attach 3M™ Cartridges/Filters 2000 or 6000 Series according to previous instructions. If cartridges/

lters are not required, remove Adapters 701. Screw 3M™ Full Face Plugs 7890 into both sides of the facepiece.

3M™ Breathing Tube Assembly W-3188

1. Remove 3M™ Full Face Plug 7890 and screw in 3M™ Adapter W-3187 into center opening (Fig. 10).

2. Connect 3M™ Breathing TubeW-3188 to adapter (Fig. 11).

3. Connect 3M™ Breathing TubeW-3188 to air regulator valve (Fig. 11).

4. Ensure all attachments are secure. See User Instructions included with air regulating valves for further

information.

3M™ Breathing Tube Assembly W-3264

1. Remove Full Face Plug 7890 and screw in 3M™ Breathing Adapter Tube W-3264 into center opening (Fig. 12).

2. Connect the other end of breathing tube to air regulating valve.

3. Ensure all attachments are secure prior to each use. See User Instructions included with air regulating valves for

further information.

3M™ Dual Airline System

3M™ Dual Airline Respirator Assembly

User must follow Dual Airline Supplied Air Respirators User Instructions provided with the 3M™ Dual Airline

Supplied Air Respirators.

Assembly of 3M™ Combination Dual Airline Respirator with Cartridges and/or Filters

The 3M™ front-mounted SA-1600 and back-mounted SA-2600 versions of the 3M dual airline breathing tubes

allow use of selected NIOSH approved 3M™ 6000 Series Cartridges and 2000 Series Filters. For the listing of

approved cartridges and lters, reference the NIOSH approval label included with 3M dual airline adapter kits.

To assemble 3M™ DualAirline Combination Breathing Tubes with 3M™ Cartridges/Filters, the facepiece inhalation

valves must be removed.

If the facepiece is to be used in air-purifying mode (without using the 3M SA-1600 or SA-2600 breathing tubes), the

inhalation valves must be replaced in the facepiece before use.

Using the 3M™ Combination Dual Airline Breathing Tubes without Cartridges and/or Filters

To use the 3M combination dual airline breathing tubes SA-1600 and SA-2600 without cartridges or lters, attach

a 3M™ Bayonet Cap 6880 to each outer bayonet mount on the dual airline breathing tube. When used as a

straight, Type C, continuous ow supplied air respirator, the Assigned Protection Factor is 1000 times the PEL orTLV

guidelines for full facepiece respirators.

WWARNING

To meet the U.S.National Institute for Occupational Safety and Health (NIOSH) requirement for minimum

(4cfm/115 lpm) and maximum (15cfm/424 lpm) airow, the air control valves approved for use with the 3M™

7000 Series Respirators must be operated within the supply pressure ranges and hose lengths stated in User

Instructions with air regulating valves. Failure to do so may result in sickness or death.

In Brazil, the Brazilian Association of Technical Standards (ABNT) NBR 14372 requires a minimum of 120 lpm

and maximum of 280 lpm air ow for breathing air for half and full facepiece respirators.

FITTING INSTRUCTIONS

Must be followed each time respirator is worn.

NOTE: Do not use with beards or other facial hair or other conditions that prevent a good seal between the face

and the faceseal of the respirator. Standard eyeglasses cannot be worn with full facepiece respirators.If corrective

eyeglasses are required a 3M Spectacle Kit must be used inside the respirator.To help maintain a good seal

between the face and the faceseal all hair,hoods, or other equipment must be kept out of respirator faceseal area

at all times.

NOTE: Before assigning any respirator to be worn in a contaminated area, a qualitative or quantitative t test

must be performed per OSHA Standard 1910.134, or CSA Standard Z94.4.

Donning Respirator

1. Fully loosen all six head straps. With one hand pull hair back out of facepiece sealing area. Place chin in the

respirator chin cup. While holding the facepiece in place, pull the head harness to back of head (Fig. 13).

2. Pull the ends of the six straps to adjust tightness, starting with the neck straps rst followed by the temple

straps and nally forehead straps. Do not overtighten the headstraps (Fig. 14).

3. Perform a positive and/or negative pressure user seal check each time the respirator is donned.

USER SEAL CHECKS

Always check the seal of the respirator on your face before entering a contaminated area.

Positive Pressure User Seal Check

1. Place the palm of the hand over the exhalation valve cover and exhale gently (Fig. 15).

2. If the facepiece bulges slightly and no air leaks are detected between the face and facepiece, a proper seal has

been obtained.

3. If air leakage is detected, reposition respirator on face and/or readjust tension of straps to eliminate the leakage.

If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.

Negative Pressure User Seal Checks

3M™ Cartridges/Filters 6000 Series

1. Place palms of hands to cover face of cartridge or open area of lter retainers and inhale gently. If you feel

facepiece collapse slightly and pull closer to your face with no leaks between the face and facepiece, a proper

seal has been obtained (Fig. 16).

2. If faceseal air leakage is detected, reposition respirator on face and/or readjust tension of straps to eliminate the

leakage.

If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.

3M™ Filters 2000 Series

1. Place your thumbs onto the center portion of the lters, restricting airow through lters and inhale gently.If

you feel facepiece collapse slightly and pull closer to your face with no leaks between the face and facepiece, a

proper seal has been obtained (Fig. 17).

2. If faceseal air leakage is detected, reposition respirator on face and/or readjust tension of straps to eliminate the

leakage.

If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.

3M™ Filter 7093/7093C

1. Using both hands press or squeeze lter covers toward facepiece and inhale gently. If you feel facepiece

collapse slightly and pull closer to your face with no leaks between the face and facepiece a proper seal has

been obtained (Fig. 18).

2. If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps

to eliminate the leakage.

If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.

3M™ GVP PAPR

1. Place the palm of the hand over the breathing tube opening.

2. Inhale gently. If you feel the facepiece collapse slightly and pull closer to your face with no leaks between the

face and the facepiece, a proper seal has been obtained.

3. If faceseal air leakage is detected, reposition respirator on face and/or readjust tension of straps to eliminate air

leakage.

If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.

Negative Pressure User Seal Check with Dual Airline, Center Mounted Airline, and Pressure Demand

1. Disconnect airline hose from air control valve.

2. With breathing tube still connected to respirator and the air control valve inhale gently. If you feel facepiece

collapse slightly and pull closer to your face with no leaks between the face and facepiece, a proper seal has

been obtained.

3. For Combination Dual Airline where cartridges or lters are attached perform user seal check as described

above under the appropriate cartridge or lter that is being used.

4. If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps

3M Personal Safety Division

3M Center,Building 0235-02-W-70

St. Paul, MN 55144-1000

3M is a trademark of 3M Company, used under license in Canada.

3M PSD products are for occupational use only.

3M Personal Safety Division

3M Canada Company

P.O. Box 5757 London, Ontario N6A 4T1

3M est une marque de commerce de 3M, utilisee sous licence au Canada.

Division des produits de protection individuelle de 3M

Compagnie 3M Canada

C.P. 5757

London (Ontario) N6A 4T1

Les produits de la Division des produits de protection individuelle de 3M sont

conçus pour un usage professionnel seulement.

3M México S.A. de C.V.

Av. Santa Fe No. 190

Col. Santa Fe, Del. Alvaro Obregon

Mexico D.F. 01210

3M es una marca comercial de 3M Company, usada bajo licencia en Canada.

Los productos 3M PSD sólo están diseñados para uso ocupacional.

3M do Brasil Ltda.

Via Anhanguera, km 110 - Sumare - SP

CNPJ 45.985.371/0001-08

3M e uma marca registrada da 3M Company, usada sob licenca no Canada.

Produtos PSD 3M são apenas para uso ocupacional.

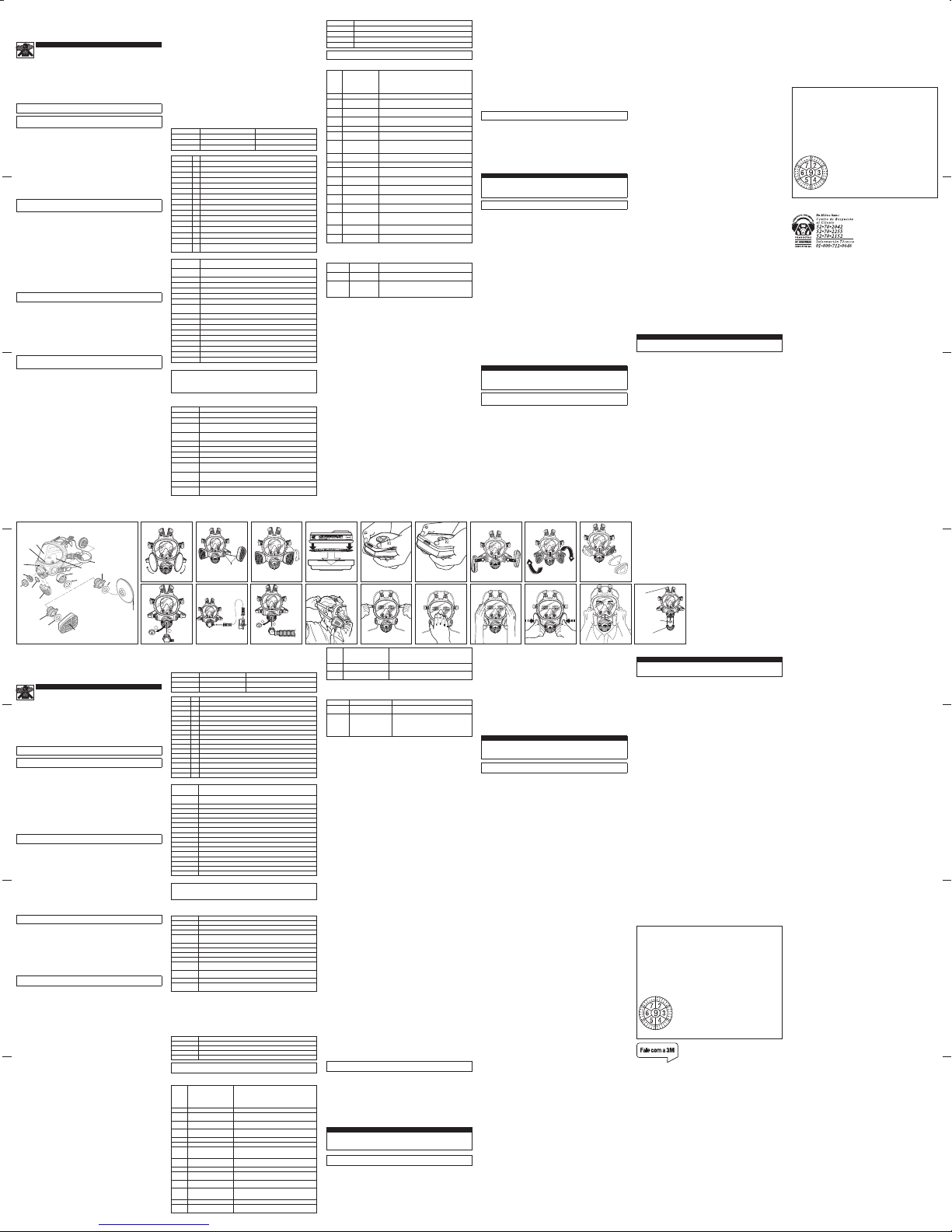

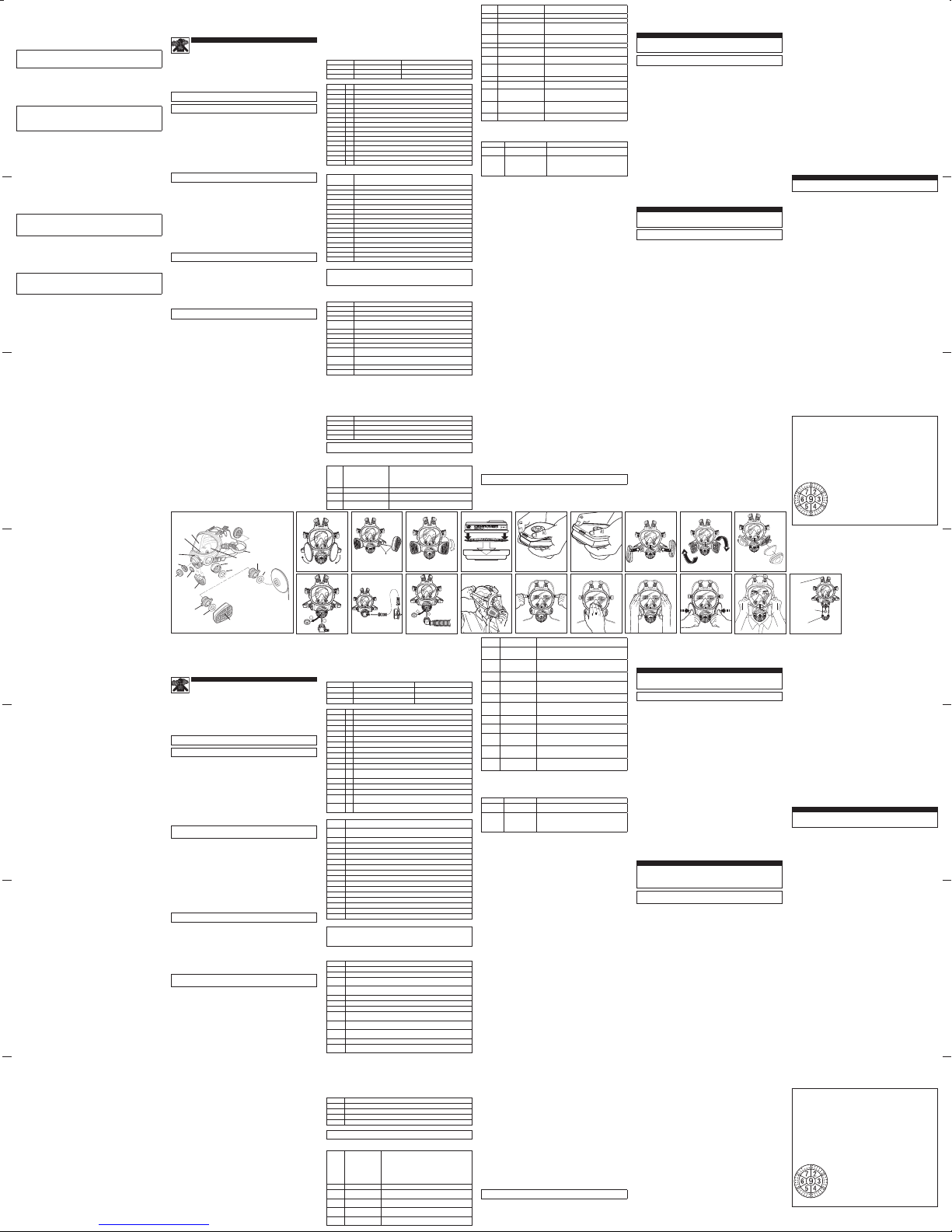

Fig. 1 Fig. 9

Fig. 12 Fig. 13 Fig. 14 Fig. 15 Fig. 16 Fig. 17 Fig. 18

Straps

Courroies

Exhalation Valve

Soupape d’exhalation

Grill Cover

Grille de soupape Fig. 19

Alignment Marks

Repères

Fig. 2

Fig. 3 Fig. 4 Fig. 5 Fig. 6

Fig. 7

Fig. 10

Fig. 8

Fig. 11

to eliminate the leakage and recheck seal.

If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.

RESPIRATOR REMOVAL

1. Fully loosen all six head straps by lifting up on buckles.

2. Remove respirator by pulling straps over head.

FIT TESTING

The effectiveness of a respirator will be reduced if it is not t tested properly.Therefore, either qualitative or

quantitative t testing must be conducted prior to the respirator being used.

NOTE: Fit testing is a U.S. Occupational Safety and Health Administration (OSHA),a Canadian CSA and a Brazilian

BMOL requirement.

Quantitative Fit Testing

Quantitative Fit Testing (QNFT) can be conducted using a 3M™ Fit Test Adapter 601 and 42 CFR 84 P100 lters

such as the 3M™ P100 Particulate Filters 2091 or 7093.

Qualitative Fit Testing

Qualitative Fit Testing (QLFT) with the 3M™ Qualitative Fit Test Apparatus FT-10 or FT-30 can be conducted using

any of the NIOSH approved 42 CFR 84 Particulate lters.

Fit testing should be conducted using the heaviest cartridge, canister, lter or combination that each wearer will use

in their work environment. Respirators should also be t tested while wearing any personal protective equipment

(PPE) the wearer may use in their work environment that may affect the t of the respirator (e.g. hoods, hardhats,

safety glasses, hearing protections, etc.).

NOTE: For further information concerning t testing, contact 3M PSD Technical Service at 1-800-243-4630 or a 3M

location in your region. In Canada call Technical Service at 1-800-267-4414. In Brazil, contact: 0800-050705.

INSPECTION, CLEANING AND STORAGE

Inspection Procedure

This respirator must be inspected before each use to ensure it is in good operating condition. Any damaged or

defective parts must be replaced before use. Do not enter a contaminated area with damaged or defective parts.

The following procedure can be used as a guideline.

1. Check the faceseal for cracks, tears and dirt. Examine the inhalation valves for signs of distortion, cracking or

tearing.

2. Check that the headstraps are intact and have good elasticity.

3. Examine all plastic parts and gaskets for signs of cracking or fatiguing and replace if necessary.

4. Remove the exhalation valve cover and examine the exhalation valve and seat for signs of dirt, distortion, cracks

or tears.

5. Replace the valve if necessary. Secure the valve cover prior to use (Fig.19). Examine the lens for signs of

cracking or other damage. Replace if necessary.

Cleaning and Storage

Cleaning is recommended after each use.

WWARNING

Do not clean respirator with solvents. Cleaning with solvents may degrade some respirator components and

reduce respirator effectiveness. Inspect all respirator components before each use to ensure proper operating

condition. Failure to do so may result in sickness or death.

1. Remove cartridges, lters and/or breathing tubes. The center adapter, lens and faceseal can also be removed if

necessary.

2. Clean facepiece (excluding lters and cartridges), by immersing in warm cleaning solution,water temperature

not to exceed 120°F (49°C), and scrub with soft brush until clean.Add neutral detergent if necessary.Do not use

cleaners containing lanolin or other oils.

3. Disinfect facepiece by soaking in a solution of quaternary ammonia disinfectant or sodium hypochloride (1 oz

[30 mL] household bleach in 2 gallons [7.5 L] of water), or other disinfectant.

4. Rinse in fresh, warm water and air dry in noncontaminated atmosphere.

5. Respirator components should be inspected prior to each use. A respirator with any damaged or deteriorated

components should be repaired or discarded before use.

6. The cleaned respirator should be stored away from contaminated areas when not in use.

REPLACEMENT PART INSTRUCTIONS

Respirator parts should be inspected prior to each use. Replace worn or deteriorated parts with new parts before use.

3M™ Lens 7884

The lens should be inspected for cracking or crazing. Replace if necessary.Replace as follows: Remove two screws

on either side of lens with a Phillips screwdriver,remove the top and bottom lens frame and remove the lens.To

reassemble, rst align the center of the lens with the centerline of the facepiece.The center of the lens is marked

by two small lines, one at the top center and second at the bottom center of the lens. Place the lens into the

facepiece and then reattach the lens frame. Replace the two center screws and tighten.

3M™ Exhalation Valve Cover 7918 and Exhalation Valve 7283

Remove the 3M™ Exhalation Valve 7918 cover by lifting out on the two top prongs on either side of the center

opening and sliding down. Remove the exhalation valve by grasping and pulling on the edges of the valve. Replace

the valve if it is warped, distorted, cut,split or if it will not seal tightly on the valve seat. Replace by pushing the

valve onto the exhalation valve post.

3M™ Speaking Diaphragm Kit 7895

Remove the nose cup. Using the diaphragm removal tool, turn diaphragm retaining ring counter clockwise and

remove. Push diaphragm assembly out of the facepiece from underneath using the eraser end of a pencil or a

similar object. Check the speaking diaphragm gasket for damage or deformation. To replace the diaphragm, follow

the steps in reverse.

NOTE: The grill pattern with deep indentation in the center should be visible from inside the respirator.

3M™ Removable DIN Connector 7886

Hold the inside part of the connector secure, grasp the outside of the connector and twist counter clockwise to

remove. To replace the connector, press the inner section into the facepiece until the end of the threads are ush

with the facepiece exterior,then screw on the outer piece by turning clockwise.

3M™ Inhalation Valves 7282

Grasp the edges of the valve and pull away from the plastic post. Replace if the valve is distorted, cut, split or cannot

be sealed on the valve seat. If the valve seat is damaged, replace the removable DIN connector 7886.

3M™ Air Inlet Gasket 7999

Remove the gasket from the air inlet opening base. Replace the gasket if it is warped, distorted,cut, split or cannot

be reassembled into the air inlet. To replace, position the gasket so the small cut-out on the gasket is pointing

toward the lens. Push the gasket groove onto the plastic bar and seat the gasket.

3M™ Inhalation Port Gaskets 7887

Remove the gaskets from each side of the facepiece. Replace the gaskets if they are warped, distorted,cut or split.

Replace one gasket on each side of the facepiece. Be sure the gasket is at and seated correctly.

3M™ Nose Cup Valves 7882

The nose cup valves are supplied as a complete 3M™ Nose Cup Valve Assembly 7882.Remove the nose cup

valves if they become warped, torn or otherwise damaged. Replace the valves in the nose cup such that the post

points away from the nose.

3M™ Inhalation Port Gasket 6895 Replacement

Replace if gasket is warped, distorted, cracked or split.

For Compliance in Brazil NOTE:

NOTE:

1. In Brazil, according to the Respiratory Protection Program of the Ministry of Labor, do not use when

concentrations of contaminants are greater than 100 times the permissible exposure limit in air-purifying mode.

2. Do not use in decient or enriched oxygen atmospheres.

3. Storage, Transportation and Care: store in a clean and dry place and away from contaminants and extreme

temperature and humidity.

4. The components of this respirator are made of materials which are not expected to cause adverse health

effects.

5. It is necessary to have special care to use this product in explosive atmospheres.

6. In Brazil do not use powered air-purifying respirators if airow is less than 120 lpm for tight tting facepieces

or 170 lpm for hoods and/or helmets.

Product Manufacturing Date

The parts of the product show markings that bring information of manufacturing date, and its reading is described

as in the example below:

Date Code = 9th month 1997 (09/97)

FOR MORE INFORMATION

In United States, contact:

Website: www.3M.com/PPESafety

Technical Assistance: 1-800-243-4630

For other 3M products:

1-800-3M-HELPS or 1-651-737-6501

RENSEIGNEMENTS SUPPLÉMENTAIRES

Aux États-Unis :

Internet : www.3M.com/PPESafety

Assistance technique : 1 800 243-4630

Autres produits 3M :

1 800 364-3577 ou 1 651 737-6501

PARA MAYORES INFORMES

En Estados Unidos:

Sitio Web: www.3M.com/PPESafety

Soporte técnico: 1-800-243-4630

Para otros productos 3M:

1-800-3M-HELPS o 1-651-737-6501

PARA MAIS INFORMAÇÕES

Nos Estados Unidos, entre em contato com:

Website: www.3M.com/PPESafety

Assistência Técnica: 1-800-243-4630

Para outros produtos 3M:

1-800-3M-HELPS ou 1-651-737-6501

DIRECTIVES DE SÉCURITÉ D’ORDRE GÉNÉRAL

Usage prévu

Les respirateurs à masque complet 3M™ de série7000, homologués par le NIOSH, sont conçus pour offrir une

protection respiratoire contre certains contaminants en suspension dans l’air lorsqu’on les utilise conformément

à toutes les directives et restrictions d’utilisation, ainsi qu’aux règlements applicables en matière de santé et de

sécurité.

Les masques complets 3M de série7000 répondent aux exigences de la norme Z87.1-2003 de l’ANSI en matière

de protection des yeux et du visage contre les chocs violents. Ces produits offrent une protection limitée contre la

projection de particules.

WMISE EN GARDE

Ce respirateur protège contre certains contaminants en suspension dans l’air. Une mauvaise

utilisation peut provoquer des problèmes de santé ou la mort. Pour tout renseignement sur

l’utilisation adéquate de ce produit, consulter son superviseur,lire les directives d’utilisation ou

communiquer,au Canada, avec le Service technique de 3M au 1800267-4414.

Ces directives d’utilisation fournissent uniquement des renseignements relatifs à l’usage des masques. On trouvera

des renseignements importants dans les directives d’utilisation fournies avec chaque système à ltration d’air ou à

adduction d’air homologué par le NIOSH pour une utilisation avec les respirateurs à masque complet de série7000.

Tout manquement aux directives d’utilisation des systèmes à ltration d’air ou à adduction d’air utilisés peut

provoquer des problèmes de santé ou la mort.

Pour une utilisation en mode à adduction d’air,l’emplo yeur doit fournir de l’air respirable répondant au moins aux

exigences relatives à l’air respirable de catégorieD, comme le décrit la normeG-7.1-1997 de la Compressed Gas

Association des États-Unis. Au Canada, l’air fourni aux systèmes d’air respirable doit être au moins conforme à la

normeZ180.1 de la CSA. Tout manquement à ces directives peut provoquer des problèmes de santé ou la mort.

Au Brésil, l’air fourni aux systèmes d’air respirable doit être conforme à la normeANSI Z86.1-1989/CGA G-7.1

relative à l’air respirable de catégorie D.

Avertissement

Ce produit contient du latex de caoutchouc naturel qui peut provoquer une réaction allergique.

DIRECTIVES ET RESTRICTIONS D’UTILISATION

Important

Avant de se servir du produit, l’utilisateur doit lire et comprendre les présentes directives d’utilisation. Conserver ces

directives d’utilisation à titre de référence.

Utiliser pour

La protection respiratoire contre certains contaminants en suspension dans l’air conformément, aux États-Unis,

aux homologations du NIOSH et aux limites de l’OSHA et, au Canada, à la normeZ94.4 de la CSA, aux autres

règlements gouvernementaux applicables et aux directives de 3M. Au Brésil, se conformer au programme de

protection respiratoire du ministère du Travail.

Ne pas utiliser

Si les concentrations des contaminants présentent un danger immédiat pour la vie ou la santé, si elles sont

inconnues ou si elles sont supérieures à 10fois la limite d’exposition admissible en mode d’épuration d’air

pour les masques soumis à un essai d’ajustement qualitatif, ou à 50fois en mode d’épuration d’air pour les

masques soumis à un essai d’ajustement quantitatif, ou à 1000fois en mode d’épuration d’air propulsé ou en

mode à adduction d’air,ou aux limites énoncées dans les normes spéciques de l’OSHA ou aux règlements

gouvernementaux applicables, selon la valeur la moins élevée.

Au Brésil, conformément au programme de protection respiratoire du ministère du Travail, ne pas utiliser si

les concentrations de contaminants sont supérieures à 100fois la limite d’exposition admissible en mode

d’épuration d’air.

Directives d’utilisation

1. Tout manquement aux directives et aux restrictions relatives à l’utilisation de ce respirateur pendant la durée

complète de l’exposition peut en diminuer l’efcacité et provoquer des problèmes de santé ou la mort.

2. Avant d’utiliser ce respirateur, mettre sur pied un programme de protection respiratoire écrit,conforme à toutes

les exigences gouvernementales locales. Aux États-Unis, l’employeur doit respecter la norme29CFR1910.134

de l’OSHA qui exige une évaluation médicale, de la formation et un essai d’ajustement, ainsi que les normes

de l’OSHA relatives aux substances. Au Canada, se conformer à la normeZ94.4 de la CSA et/ou aux exigences

de l’autorité compétente de sa région, le cas échéant.Au Brésil, se conformer au programme de protection

respiratoire du ministère du Travail.Pour une utilisation en mode à adduction d’air, l’employeur doit fournir de

l’air respirable répondant au moins aux exigences relatives à l’air respirable de catégorieD, comme le décrit la

normeG-7.1-1997 de la Compressed Gas Association des États-Unis. Au Canada,l’air fourni aux systèmes d’air

respirable doit être au moins conforme à la normeZ180.1 de la CSA.

3. Les contaminants en suspension dans l’air jugés dangereux pour la santé englobent les particules trop petites

pour être senties ou visibles à l’œil nu.

4. Quitter immédiatement la zone contaminée et communiquer avec son superviseur si on décèle un goût ou une

odeur de contaminant, ou si des étourdissements, une irritation ou tout autre malaise se manifestent.

5. Entre chaque utilisation, entreposer le respirateur hors des zones contaminées.

6. Mettre le produit usé au rebut conformément aux règlements applicables.

Au Brésil, l’air fourni aux systèmes d’air respirable doit être conforme à la normeANSI Z86.1-1989/CGA G-7.1

relative à l’air respirable de catégorie D.

Restrictions d’utilisation

1. Ce respirateur ne fournit pas d’oxygène lorsqu’il est utilisé en mode d’épuration d’air. Ne pas utiliser lorsque la

concentration ambiante en oxygène est inférieure à 19,5%.

2. Ne pas utiliser si les concentrations des contaminants présentent un danger immédiat pour la vie ou la santé, si

elles sont inconnues ou si elles sont supérieures à 10fois la limite d’exposition admissible en mode d’épuration

d’air pour les masques soumis à un essai d’ajustement qualitatif, ou à 50fois en mode d’épuration d’air pour

les masques soumis à un essai d’ajustement quantitatif, ou à 1000fois en mode d’épuration d’air propulsé ou

en mode à adduction d’air,ou aux limites énoncées dans les normes spéciques de l’OSHA ou aux règlements

gouvernementaux applicables, selon la valeur la moins élevée.

3. Ne pas modier ni utiliser ce respirateur de façon abusive ou incorrecte.

4. Ne pas utiliser si on porte la barbe ou des poils, ou si on présente toute autre condition susceptible d’empêcher

un contact direct entre le joint facial du masque et le visage.

Au Brésil, conformément au programme de protection respiratoire du ministère du Travail, ne pas utiliser si

les concentrations de contaminants sont supérieures à 100fois la limite d’exposition admissible en mode

d’épuration d’air.

Durée maximale d’utilisation

1. Si le respirateur est endommagé, quitter la zone contaminée immédiatement et faire réparer ou remplacer le

respirateur.

2. Remplacer les ltres conformément à leur durée maximale d’utilisation. (Consulter les directives d’utilisation

relatives au ltre.)

3. Remplacer les cartouches conformément aux durées maximales d’utilisation ou plus tôt si on décèle une odeur

ou un goût de contaminant, ou si une irritation se manifeste.

Avertissements et restrictions du NIOSH

Les restrictions ci-dessous peuvent s’appliquer. Consulter l’étiquette d’homologation du NIOSH.

A - Ne pas utiliser lorsque la concentration ambiante en oxygène est inférieure à 19,5%.

B - Ne pas utiliser si l’atmosphère présente un danger immédiat pour la vie ou la santé.

C - Ne pas utiliser en présence de concentrations supérieures au taux établi par la réglementation.

D - Les respirateurs à adduction d’air peuvent être utilisés uniquement s’ils sont alimentés avec de l’air respirable

de qualité égale ou supérieure à celle exigée par la norme G-7.1 de la CGA pour l’air de catégorie D.

E - N’utiliser que les valeurs de pression et les longueurs de tuyau prescrites dans les directives d’utilisation.

F - Ne pas utiliser de respirateurs d’épuration d’air propulsé si le débit d’air est inférieur à 115l/min (4pi³/min) en

ce qui a trait aux masques à ajustement serré ou à 170l/min (6pi³/min) en ce qui a trait aux cagoules et/ou aux

casques.

G - Si le débit d’air s’arrête, régler le respirateur en mode ltre et/ou cartouche ou boîtier ltrant et quitter

immédiatement la zone contaminée.

H - Respecter les horaires de changement établis pour les cartouches et les boîtiers ltrants ou se conformer à

l’indicateur de n de durée utile (IFDU) pour s’assurer de les remplacer avant que des contaminants puissent s’y

inltrer.

J - L’utilisation et l’entretien inadéquats de ce produit peuvent provoquer des blessures ou la mort.

L - Pour le changement des cartouches, des boîtiers ltrants et/ou des ltres, suivre les directives d’utilisation du

fabricant.

M -Tous les respirateurs homologués doivent être sélectionnés, ajustés, portés et entretenus conformément aux

règlements de la MSHA et de l’OSHA et à tout autre règlement en vigueur.

N - Ne jamais substituer ou modier ce produit ni lui ajouter ou lui enlever des pièces. N’utiliser que les pièces de

rechange exactes déterminées par le fabricant.

O - Consulter les directives d’utilisation et/ou les manuels d’entretien pour obtenir des renseignements sur

l’utilisation et l’entretien de ces respirateurs.

P - Le NIOSH n’évalue pas les respirateurs comme masques chirurgicaux.

S - Des directives d’utilisation spéciales ou d’importance capitale et/ou des restrictions d’utilisation s’appliquent.

Consulter les directives d’utilisation avant la mise en place de ce produit.

S - Directives d’utilisation spéciales ou d’importance capitale

Les cartouches d’indicateur de durée utile pour les vapeurs organiques (6001i et 60921i) et les cartouches pour

vapeur de mercure (6009S et 60929S) 3M™ sont équipées avec un indicateur de n de durée utile (IFDU) passif

3M™. L’indicateur doit être facilement visible pour celui qui porte le respirateur. Si l’IFDU n’est pas facilement

visible, utiliser un miroir pour observer l’IFDU, se er à un collègue qui peut voir l’ESLI, ou se rendre dans un endroit

propre, enlever le respirateur et consulter l’IFDU. Ne pas se er uniquement à l’IFDU de la vapeur organique à

moins que l’employeur ait indiqué que cette méthode est appropriée pour votre lieu de travail. Consulter

les directives d’utilisation des cartouches 6001i ou 60921i pour obtenir de plus amples renseignements,

y compris des directives spéciales, concernant l’IFDU. Mettre les cartouches contre les vapeurs de mercure

au rebut lorsque l’IFDU prend la couleur de produit périmé indiquée sur l’étiquette de la cartouche de vapeur de

mercure, 30 jours après l’ouverture de l’emballage, lorsque l’IFDU devient sale ou endommagé, qu’on commence

à percevoir l’odeur des vapeurs ou des gaz ou selon la durée utile du chlore, selon la première éventualité. Les

vapeurs de mercure sont inodores.

Retirer le masque et les soupapes d’inhalation avant d’effectuer le montage des ltres et des cartouches 3M™ sur

les tuyaux de respiration combinés à deux arrivées d’air 3M™.

Replacer les soupapes d’inhalation dans le masque avant chaque utilisation si on utilise le masque en mode

d’épuration d’air (sans tuyau de respirationSA-1600 ou SA-2600 3M™).

Utiliser l’ensemble coquille nasale 7881S ou 7981S 3M™ avec tous les masques complets de série7000 sauf pour

les systèmes d’épuration d’air propulsé pour masque.

Guide de sélection et homologation des cartouches et des ltres

Avant d’utiliser ces produits, l’utilisateur doit lire les directives d’utilisation ainsi que les mises en garde fournies aux

présentes ou sur l’emballage des produits ou communiquer, au Canada,avec le Service technique au

1 800 267-4414. Au Canada,a ppelez le service technique au 1 800 267-4414.Au Brésil, appeler au : 0800-0550705.

Ne pas utiliser en présence de concentrations supérieures au taux établi par les organismes de réglementation

locaux. Les cartouches/ltres sont homologués en tant qu’ensembles pour une utilisation avec les respirateurs à

masque complet 3M™ 7800S (petit), 7800S (moyen) ou 7800S (grand). Pour connaître l’homologation du NIOSH,

consulter l’étiquette d’homologation du NIOSH contenue dans l’emballage du masque.

LISTE DES PRODUITS

Pièces, ltres, cartouches contre les produits chimiques ou accessoires pour air

comprimé pour respirateur à masque complet7800S 3M™

Respirateur à masque complet 3M™

Les masques n’incluent pas les ltres, les cartouches contre les produits chimiques, les dispositifs de retenue ou

les accessoires pour air comprimé.

Numéro Description Couleur de bouton (7989)

7800S(P) silicone, petit rouge

7800S(M) silicone, moyen jaune

7800S(G) silicone, grand vert

Numéro Description

7884 (a) Lentille

7914 (b) Collier de serrage

7916 (c) Ensemble enceinte de respiration

7999 (d) Joint d’étanchéité d’admission d’air

7890 (e) Obturateur pour masques complets

7283 (f) Soupape d’exhalation

7918 (g) Couvercle de soupape d’exhalation

7893S (h) Ensemble harnais de tête (silicone)

7886 (i) Connecteur DIN amovible

7887 (j) Joint d’étanchéité de l’orice d’inhalation

701 (k) Adaptateur de ltre et de cartouche pour les cartouches 3M™ de série6000 ou les ltres

3M™ de série2000

6895 (l) Joint d’étanchéité de la soupape d’inhalation (inclus avec l’adaptateur701)

(m) Filtres 3M™ de série2000

(n) Cartouches 3M™ de série6000

7881S (o) Ensemble coquille nasale, silicone (comprend l’ensemble soupape de coquille nasale7882)

7981S Ensemble coquille nasale,silicone, petit (comprend l’ensemble soupape de coquille

nasale7882)

Accessoires et pièces 3M™

Numéro

Non illustrés Description

601 Adaptateur pour essai d’ajustement (pour essai d’ajustement quantitatif avec les ltres P100

2091 ou 7093 3M™)

7282 Soupape d’inhalation

7882 Ensemble soupape de coquille nasale

7883 Ensemble courroie de cou

7885 Ensemble cadre pour lentilles

7894 Monture et cadre de lunettes, avec étui

7895 Trousse de membrane phonique (contenu: membrane, joint d’étanchéité,bague de retenue, outil)

7899-25 Protège-lentille (25/emb.)

7899-100 Protège-lentille (100/emb.)

7915 Cagoule en Tychem®QC

7925 Trousse pour lunettes

7986 Protège-lentille teinté (25/emb.)

7989 Boutons

7990 Trousse d’écran à pinces pour soudeurs

7991 Ensemble lentille électronique

7993 Cagoule pour soudeurs

Tychem®est une marque déposée d’E.I. duPont de Nemours and Company.

Avertissement

Le fait de ne pas mettre convenablement au rebut les cartouches, les ltres et les respirateurs usés et

contaminés par des substances dangereuses peut entraîner des dommages environnementaux. La manipulation,

le transport et la mise au rebut des cartouches, ltres et respirateurs usés doivent être conformes aux lois

fédérales, provinciales et municipales applicables.

Filtres7093/7093C 3M™ et de série2000 avec adaptateur de ltre502 3M™

(Adaptateur de ltre et de cartouche701 3M™ requis. Peuvent aussi être utilisés avec un adaptateur502 3M™en

tant que préltres avec les cartouches 3M™ de série6000).

Numéro Description

502 Adaptateur de ltre pour les ltres7093/7093C 3M™ ou de série2000

2071 FiltreP95 contre les particules

2076HF FiltreP95 contre les particules et le uorure d’hydrogène avec protection contre les

concentrations nuisibles de gaz acides1

2078 FiltreP95 contre les particules, protection recommandée par 3M contre l’ozone2, avec protection

contre les concentrations nuisibles de vapeurs organiques et de gaz acides1

2091 FiltreP100 contre les particules

2291 Filtre de pointeP100 contre les particules

2096 FiltreP100 contre les particules avec protection contre les concentrations nuisibles de gaz acides1

2296 Filtre de pointeP100 contre les particules avec protection contre les concentrations nuisibles de

gaz acides1

2097 FiltreP100 contre les particules, protection recommandée par 3M contre l’ozone2, avec protection

contre les concentrations nuisibles de vapeurs organiques1

2297 Filtre de pointeP100 contre les particules, protection recommandée par 3M contre l’ozone2, avec

protection contre les concentrations nuisibles de vapeurs organiques1

7093 FiltreP100 contre les particules

7093C FiltreP100 contre les particules et le uorure d’hydrogène avec protection contre les

concentrations nuisibles de vapeurs organiques et de gaz acides1

1Recommandé par 3M pour la protection contre les concentrations nuisibles de gaz acides ou de vapeurs

organiques. Par concentrations nuisibles on entend les concentrations inférieures à la limite d’exposition admissible

de l’OSHA ou à la limite d’exposition applicable, selon la valeur la moins élevée. Ne pas utiliser pour la protection

respiratoire contre les gaz acides ou les vapeurs organiques.

2Recommandé par 3M contre les concentrations d’ozone d’au plus 10fois la limite d’exposition admissible de

l’OSHA ou la limite d’exposition en milieu de travail établie par le gouvernement, selon la valeur la moins élevée.

Remarque: N’est pas homologué par le NIOSH pour la protection contre l’ozone.

Filtres, adaptateurs et dispositifs de retenue 3M™

(Utiliser avec les cartouches 3M™ de série6000 et le dispositif de retenue de ltre501 3M™.)

Numéro Description

501 Dispositif de retenue pour les ltres 5N11 et 5P71 3M™

603 Adaptateur pour les ltres 5N11 et 5P71 avec dispositif de retenue 501

5N11 Filtre N95 contre les particules

5P71 Filtre P95 contre les particules

Au Brésil, le ltre5935BR peut être utilisé avec l’adaptateur de ltre603 et le dispositif de retenue de ltre501

sur le respirateur à masque complet 3M™ de série7000.

Cartouches 3M™ de série6000

(Adaptateur de ltre et de cartouche 701 3M™ requis)

Numéro Description Systèmes homologués par le NIOSH pour la protection

respiratoire contre les contaminants ci-dessous pour des

concentrations d’au plus 10fois la limite d’exposition

admissible pour les respirateurs ayant fait l’objet d’un essai

d’ajustement qualitatif, d’au plus 50fois la limite d’exposition

admissible pour les respirateurs ayant fait l’objet d’un essai

d’ajustement quantitatif et d’au plus 1000fois la limite

d’exposition admissible en mode d’épuration d’air propulsé ou

en mode à adduction d’air

6001 Vapeurs organiques Certaines vapeurs organiques

6001i Vapeur organique avec

indicateur de durée utile Certaines vapeurs organiques

6002 Gaz acides Chlore, chlorure d’hydrogène et dioxyde de soufre ou dioxyde de

chlore ou sulfure d’hydrogène

6003 Vapeurs organiques et

gaz acides Certaines vapeurs organiques, chlore, chlorure d’hydrogène et

dioxyde de soufre ou sulfure d’hydrogène ou uorure d’hydrogène

6004 Ammoniac et

méthylamine Ammoniac et méthylamine

6005 Formaldéhyde et vapeurs

organiques Formaldéhyde et certaines vapeurs organiques

6006 Gaz multiples et vapeurs Certaines vapeurs organiques, chlore, chlorure d’hydrogène, dioxyde

de chlore, dioxyde de soufre, ammoniac, méthylamine, formaldéhyde,

uorure d’hydrogène ou sulfure d’hydrogène

6009S Vapeur de mercure/

Dioxyde de soufre/Chlore

gazeux

Vapeur de mercure, dioxyde de soufre ou chlore gazeux

60921 Vapeurs organiques et

ltre P100 Certaines vapeurs organiques et Particules

60921i Vapeur organique avec

indicateur de durée utile/

P100

Certaines vapeurs organiques et particules

60922 Gaz acides et ltre P100 Chlore, chlorure d’hydrogène et dioxyde de soufre ou dioxyde de

chlore ou sulfure d’hydrogène et particules

60923 Vapeurs organiques, gaz

acides et ltre P100 Certaines vapeurs organiques, chlore, chlorure d’hydrogène et

dioxyde de soufre ou sulfure d’hydrogène ou uorure d’hydrogène

et particules

60924 Ammoniac, méthylamine

et ltre P100 Ammoniac et méthylamine et particules

60925 Formaldéhyde, vapeurs

organiques et ltre P100 Formaldéhyde et certaines vapeurs organiques et particules

60926 Gaz multiples, vapeurs et

ltre P100 Certaines vapeurs organiques, chlore, chlorure d’hydrogène, dioxyde

de chlore, dioxyde de soufre, sulfure d’hydrogène,ammoniac et

méthylamine, formaldéhyde ou uorure d’hydrogène et particules

60928 Vapeurs organiques, gaz

acides et ltre P100 Certaines vapeurs organiques, chlore, chlorure d’hydrogène et

dioxyde de soufre ou sulfure d’hydrogène ou uorure d’hydrogène

et particules1

60929S Vapeur de mercure/

Dioxyde de soufre/Chlore

gazeux/P100

Vapeur de mercure, dioxyde de soufre ou chlore gazeux et particules

1Produit recommandé par 3M pour assurer une protection contre les concentrations de bromométhane ou d’iode

radioactif d’au plus 5ppm, dans la mesure où la cartouche est remplacée quotidiennement.

Remarque: N’est pas homologué par le NIOSH pour la protection contre le bromométhane ou l’iode

radioactif.

Cartouches et boîtiers ltrants pour intervenants 3M™

Numéro Nom du produit Description

450-02-11R06 Boîtier ltrant CP3N 2-chloro-1-phényléthanone, orthochlorobenzal malononitrile et ltre

P100

FR-64 Cartouche Certaines vapeurs organiques, chlore, chlorure d’hydrogène,

dioxyde de chlore, dioxyde de soufre, ammoniac,méthylamine,

formaldéhyde, uorure d’hydrogène, sulfure d’hydrogène, 2-chloro-

1-phényléthanone, orthochlorobenzal malononitrile ou phosphine et

ltre P100

Durée utile des cartouches chimiques et des ltres contre les particules

Utiliser les cartouches chimiques 3M™ de série 6000 avant la date d’expiration indiquée sur leur emballage.

La durée utile de ces cartouches est fonction du degré d’activité de l’utilisateur (fréquence respiratoire), du type

spécique, de la volatilité et de la concentration des contaminants et des conditions ambiantes (humidité, pression

et température). Remplacer les cartouches selon l’indicateur de n de durée utile, un programme de remplacement

préétabli, les règlements ou plus tôt si l’on décèle un goût ou une odeur de contaminant, ou si une irritation se

manifeste.

Remplacer les ltres contre les particules s’ils sont endommagés, encrassés ou si la respiration devient difcile.

Ne pas utiliser les ltres de sérieN en présence d’huile. Utiliser les ltres de sérieR en présence d’aérosols à

base d’huile pendant un maximum de 8 heures d’utilisation continue ou intermittente. Si on utilise les ltres de

série P dans un milieu qui contient uniquement des aérosols à base d’huile, les mettre au rebut après 40heures

d’utilisation ou après 30jours, selon la première éventualité.

DIRECTIVES DE MONTAGE

Le respirateur à masque complet 7800S 3M™ peut être utilisé en de nombreuses congurations différentes. Il peut

être utilisé comme respirateur d’épuration d’air à pression positive ou négative ou dans les systèmes à adduction

d’air.Les directives de montage ci-dessous comprennent des systèmes d’épuration d’air à pression négative, des

systèmes à adduction d’air ou des systèmes combinés à adduction d’air et d’épuration d’air. Des directives de

montage distinctes sont requises pour un montage dans les respirateurs d’épuration d’air propulsé et les systèmes

à adduction d’air.Ces directives de montage sont fournies avec les respirateurs d’épuration d’air propulsé et les

systèmes à adduction d’air.

Respirateur d’épuration d’air propulsé

– Respirateur d’épuration d’air propulsé monté à la ceintureGVP 3M™ avec tuyau de respiration GVP-123 3M™

Respirateur à adduction d’air

– Système à deux arrivées d’air 3M™

– Dispositifs de régulation d’air 3M™ à débit continu

Pression négative

– Cartouche pour intervenants FR-64 et boîtier ltrant CP3N 3M™ (montés à l’avant)

– Filtres 7093/7093C et de série 2000 et cartouches de série 6000 3M™ (montés sur le côté)

Ensemble d’épuration d’air 3M™

Le masque est préassemblé avec les adaptateurs de ltre et de cartouche701 3M™. Lorsque l’adaptateur de ltre

et de cartouche701 est utilisé, les ltres et les cartouches à baïonnette peuvent être directement xés au masque.

Filtres7093/7093C 3M™ et de série2000

Les ltres 7093/7093C 3M™ et de série 2000 peuvent être directement xés aux adaptateurs de ltre et de

cartouche701.

1. Aligner l’ouverture du ltre avec le dispositif de xation du ltre situé sur le masque.

2. Faire tourner le ltre dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit bien inséré et qu’il ne puisse

tourner davantage (Fig. 1).

3. Répéter avec le second ltre.

Cartouches 3M™ de série6000

Les cartouches 3M™ de série6000 peuvent être directement xées aux adaptateurs de ltre et de cartouche

701 3M™.

1. Aligner l’encoche de la cartouche avec la patte rigide du raccord à baïonnette du masque et les enclencher en

poussant.

2. Tourner la cartouche de un quart de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’elle s’arrête.

3. Répéter avec la seconde cartouche (Fig. 2 et 3).

4. Desserrer les écrous de l’adaptateur et placer la cartouche à l’endroit désiré.

5. Tenir la cartouche en place et resserrer les écrous.

REMARQUE: Si les cartouches contre les vapeurs de mercure6009 ou 60929 3M™ sont utilisées, placer la

cartouche à l’endroit qui permet de mieux voir l’IFDU. Si l’utilisateur ne peut pas lire l’IFDU, il ne doit pas se servir

du produit pour une exposition à des vapeurs de mercure.

Ensemble ltre (pour ltres 5N11 et 5P71 3M™)

1. Placer le ltre dans le dispositif de retenue501 3M™, côté imprimé face à la cartouche.

2. Enfoncer la cartouche dans le dispositif de retenue de ltre. Elle devrait s’enclencher fermement dans le

dispositif de retenue de ltre. Une fois correctement installé, le ltre couvre entièrement la face de la cartouche

(Fig. 4).

3. Pour remplacer le ltre, retirer le dispositif de retenue en soulevant la languette.

Montage de l’adaptateur pour ltre502 3M™ et xation du ltre

1. Aligner l’adaptateur sur la cartouche. Enclencher l’encoche avant en appuyant l’avant de la cartouche contre

l’adaptateur, en plaçant les pouces sur le dessus de l’adaptateur et les doigts sous la cartouche (Fig.5).

2. Enclencher l’encoche arrière de la même manière, en appuyant l’arrière de la cartouche contre l’adaptateur en

plaçant les pouces et les doigts de la même manière Un déclic se fait entendre lorsque chaque languette est

enclenchée (Fig. 6).

3. Insérer le ltre dans le dispositif de retenue de ltre de manière qu’il soit en contact uniforme avec le joint

d’étanchéité. Faire tourner le ltre d’un quart de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’il

soit bien inséré et qu’il ne puisse tourner davantage. Répéter avec le second ltre.

REMARQUE: Une fois installé sur une cartouche 3M™ de série6000, l’adaptateur pour ltre502 3M™ ne

doit pas être enlevé ni réutilisé. Le retrait ou la réutilisation de l’ensemble adaptateur peut entraîner des

fuites, une surexposition, des problèmes de santé ou la mort.

Filtres7093/7093C 3M™ et de série2000 avec adaptateur pour ltre502 3M™

Insérer le ltre dans le dispositif de retenue de ltre de manière qu’il soit en contact uniforme avec le joint

d’étanchéité. Faire tourner le ltre de un quart de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit

bien inséré et qu’il ne puisse tourner davantage. Répéter avec le second ltre.

REMARQUE: Une fois installé sur une cartouche 3M™ de série6000, l’adaptateur pour ltre502 3M™ ne

doit pas être enlevé ni réutilisé. Le retrait ou la réutilisation de l’ensemble adaptateur peut entraîner des

fuites, une surexposition, des problèmes de santé ou la mort.

Montage de l’adaptateur pour ltre603 3M™ et xation du ltre5N11 ou 5P71

1. Aligner l’encoche située sur le bord de l’adaptateur603 avec la marque située sur le masque comme l’indique

l’illustration (Fig. 7).

2. Faire tourner l’adaptateur de un quart de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’il s’arrête.

Pour retirer l’adaptateur, le tourner de un quart de tour dans le sens contraire des aiguilles d’une montre (Fig. 8).

3. Placer le ltre dans le dispositif de retenue501, en plaçant le texte imprimé sur le ltre face à l’adaptateur603.

Enclencher ensemble et s’assurer que le joint d’étanchéité du ltre est exempt de plis ou de jours (Fig. 9).

Au Brésil, suivre les mêmes directives pour monter le ltre5935BR utilisé avec l’adaptateur 603 que pour les

ltres5N11 et 5P71.

Ensemble cartouche et boîtier ltrant pour intervenants 3M™

D’importantes directives d’utilisation sur l’utilisation adéquate et les restrictions d’utilisation sont fournies avec

le boîtier ltrantCP3N 450-02-11R06 3M™ et la cartoucheFR-64 3M™. Retirer les adaptateurs de ltre et de

cartouche701 du masque. Avant d’installer le boîtier ltrant et la cartouche,vérier si le joint d’étanchéité est en

place et en bon état. Visser l’ensemble boîtier ltrant et cartouche pour intervenants dans l’adaptateur pour orices

DIN et serrer à la main en exerçant une pression modérée.

Dans les admissions restantes, s’assurer que les joints d’étanchéité ont été installés correctement et qu’ils ne sont

pas pliés ou tordus. Fixer fermement les obturateurs7890 3M™ sur le dessus des joints d’étanchéité.

Ensemble respirateur d’épuration d’air propulséGVP 3M™

Visser le coude du tuyau de respirationGVP-123 3M dans le centre de l’orice DIN sur le masque. L’utilisateur doit

suivre les directives d’utilisation fournies avec l’ensemble respirateur d’épuration d’air propulséGVP.

Systèmes à adduction d’air 3M™

WMISE EN GARDE

L’employeur doit fournir de l’air respirable conforme au minimum aux exigences en matière d’air respirable

de catégorieD, comme le décrit la normeG-7.1-1997 de la Compressed Gas Association des États-Unis.Au

Canada, l’air fourni aux systèmes d’air respirable doit être au moins conforme à la normeZ180.1 de la CSA.Tout

manquement à ces directives peut provoquer des problèmes de santé ou la mort.

Au Brésil, l’air fourni aux systèmes d’air respirable doit être conforme à la normeANSI Z86.1-1989/CGA G-7.1

relative à l’air respirable de catégorie D.

Ensemble système combiné à air comprimé et d’épuration d’air 3M™

Au besoin, xer les cartouches et les ltres 3M™ de série2000 ou 6000 conformément aux directives

précédentes. Si les cartouches et les ltres ne sont pas requis, retirer les adaptateurs701.Visser les obturateurs

pour masques complets7890 3M™ dans les deux côtés du masque.

Ensemble tuyau de respirationW-3188 3M™

1. Retirer l’obturateur pour masques complets7890 3M™ et le visser dans l’adaptateurW-3187 3M™ dans

l’orice central (Fig. 10).

2. Raccorder le tuyau de respirationW-3188 3M™ à l’adaptateur (Fig. 11).

3. Raccorder le tuyau de respirationW-3188 3M™ à la soupape de régulation d’air (Fig. 11).

4. S’assurer que tous les raccords sont fermement xés. Consulter les directives d’utilisation fournies avec les

soupapes de régulation d’air pour obtenir de plus amples renseignements.

Ensemble tuyau de respirationW-3264 3M™

1. Retirer l’obturateur pour masques complets7890 et le visser dans le tuyau de respirationW-3264 3M™ dans

l’orice central (Fig. 12).

2. Raccorder l’autre extrémité du tuyau de respiration à la soupape de régulation d’air.

3. S’assurer que tous les raccords sont fermement xés avant chaque utilisation. Consulter les directives

d’utilisation fournies avec les soupapes de régulation d’air pour obtenir de plus amples renseignements.

Système à deux arrivées d’air 3M™

Montage du respirateur à deux arrivées d’air 3M™

L’utilisateur doit suivre les directives d’utilisation fournies avec les respirateurs à adduction d’air à deux arrivées

d’air 3M™.

Montage du respirateur combiné à deux arrivées d’air 3M™ avec cartouches et/ou ltres

Les tuyaux de respirationSA-1600 (monté à l’avant) et SA-2600 (monté à l’arrière) 3M™ combinés à deux arrivées

d’air permettent l’utilisation de certaines cartouches 3M de série6000 et de certains ltres 3M de série2000

homologués par le NIOSH. Pour obtenir la liste des cartouches et des ltres homologués, consulter l’étiquette

d’homologation du NIOSH comprise avec les trousses d’adaptateur pour système à deux arrivées d’air 3M.

Retirer le masque et les soupapes d’inhalation avant d’effectuer le montage des ltres et des cartouches 3M™ sur

les tuyaux de respiration combinés à deux arrivées d’air 3M™.

Replacer les soupapes d’inhalation dans le masque avant chaque utilisation si on utilise le masque en mode

d’épuration d’air (sans tuyau de respirationSA-1600 ou SA-2600 3M).

Utilisation des tuyaux de respiration combinés à deux arrivées d’air 3M™ sans cartouches ni ltres

Pour utiliser les tuyaux de respirationSA-1600 et SA-2600 3M combinés à deux arrivées d’air sans les cartouches

ou les ltres, xer un capuchon à baïonnette6880 3M™ à chacun des supports de baïonnette extérieurs sur le

tuyau de respiration à deux arrivées d’air. Lorsque le masque est utilisé comme respirateur à adduction d’air à débit

continu de typeC, son facteur de protection caractéristique est de 1000fois la limite d’exposition admissible ou la

valeur limite d’exposition prescrite pour les respirateurs à masque complet.

WMISE EN GARDE

Pour être conforme aux exigences du National Institute for Occupational Safety and Health (NIOSH) des É.-U.

en matière de débit d’air minimal (115l/min [4pi³/min]) et maximal (424l/min [15pi³/min]), les soupapes

de régulation d’air des respirateurs 3M™ de série7000 doivent être utilisées en respectant les gammes de

pression d’alimentation et les longueurs de tuyaux indiquées dans les directives d’utilisation fournies avec les

soupapes de régulation. Tout manquement à ces directives peut provoquer des problèmes de santé ou la

mort.

Au Brésil, la normeNBR14372 de la Brazilian Association of Technical Standards (ABNT) exige un débit d’air

minimal de 120l/min et maximal de 280l/min en matière d’air respirable pour les respirateurs à demi-masque

et à masque complet.

DIRECTIVES D’AJUSTEMENT

Suivre les directives d’ajustement chaque fois qu’on utilise le respirateur.

REMARQUE: Ne pas utiliser si on porte la barbe ou des poils, ou si on présente toute autre condition susceptible

d’empêcher un contact direct entre le joint facial du masque et le visage. On ne peut porter de lunettes ordinaires

avec les respirateurs à masque complet. Si des lunettes d’ordonnance sont requises, utiliser une trousse pour

lunettes 3M à l’intérieur du respirateur. Pour obtenir une bonne étanchéité entre le visage et le joint facial, celui-ci

ne doit jamais être obstrué par des poils, une cagoule ou tout autre objet, en tout temps.

REMARQUE: Avant d’utiliser un respirateur dans une zone contaminée, on doit procéder à un essai

d’ajustement qualitatif ou quantitatif, conformément à la norme1910.134 de l’OSHA ou à la normeZ94.4

de la CSA.

Mise en place du respirateur

1. Desserrer complètement les six courroies de tête. Dégager le joint d’étanchéité du masque en tirant d’une main

les cheveux vers l’arrière. Placer le menton dans la mentonnière du respirateur.Tenir le masque en place et tirer

le harnais de tête vers l’arrière de la tête (Fig. 13).

2. Tirer les extrémités des six courroies pour régler l’ajustement, en commençant avec les courroies de cou,

puis continuer avec les courroies temporales pour terminer avec les courroies frontales. Ne pas trop serrer les

courroies de tête (Fig. 14).

3. Procéder à une vérication de l’ajustement par pression positive et/ou négative chaque fois qu’on utilise le

respirateur.

VÉRIFICATIONS DE L’AJUSTEMENT

Toujours vérier l’étanchéité du respirateur sur le visage avant de pénétrer dans une zone contaminée.

Vérication de l’ajustement par pression positive

1. Placer la paume de la main sur le couvercle de la soupape d’exhalation et exhaler doucement (Fig. 15).

2. Si le masque gone légèrement et qu’on ne détecte aucune fuite d’air entre le visage et le masque, l’ajustement

est bon.

3. Si on décèle une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies élastiques

an d’éliminer les fuites.

Si on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée.

Consulter son superviseur.

Vérications de l’ajustement par pression négative

Cartouches et ltres 3M™ de série6000

1. Placer les paumes des mains sur la face de la cartouche ou sur la zone ouverte des dispositifs de retenue

de ltre et inhaler doucement. Si le masque s’affaisse légèrement, qu’il se resserre sur le visage et qu’on ne

détecte aucune fuite d’air entre le visage et le masque, l’ajustement est bon (Fig. 16).

2. Si on décèle une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies élastiques

an d’éliminer les fuites.

Si on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée.

Consulter son superviseur.

Filtres 3M™ de série2000

1. Placer les pouces sur la partie centrale des ltres pour restreindre le débit d’air dans les ltres et inhaler

doucement. Si le masque s’affaisse légèrement, qu’il se resserre sur le visage et qu’on ne détecte aucune fuite

d’air entre le visage et le masque, l’ajustement est bon (Fig. 17).

2. Si on décèle une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies élastiques

an d’éliminer les fuites.

Si on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée.

Consulter son superviseur.

Filtre7093/7093C 3M™

1. Appuyer avec les mains sur les couvercles de ltre en direction du masque et inhaler doucement. Si le masque

s’affaisse légèrement, qu’il se resserre sur le visage et qu’on ne détecte aucune fuite d’air entre le visage et le

masque, l’ajustement est bon (Fig. 18).

2. Si on décèle une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies élastiques

an d’éliminer les fuites.

Si on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée.

Consulter son superviseur.

Respirateur d’épuration d’air propulsé GVP 3M™

1. Placer la paume de la main sur l’ouverture du tuyau de respiration.

2. Inhaler doucement. Si le masque s’affaisse légèrement, qu’il se resserre sur le visage et qu’on ne détecte

aucune fuite d’air entre le visage et le masque, l’ajustement est bon.

3. Si on décèle une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies élastiques

an d’éliminer les fuites.

Si on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée.

Consulter son superviseur.

Vérication de l’ajustement par pression négative (respirateur à deux arrivées d’air,respirateur à

admission d’air montée au centre et respirateur à admission d’air par pression)

1. Débrancher le tuyau d’air comprimé de la soupape de régulation d’air.

2. Avec le tuyau de respiration toujours raccordé au respirateur et à la soupape de régulation d’air, inhaler

doucement. Si le masque s’affaisse légèrement, qu’il se resserre sur le visage et qu’on ne détecte aucune fuite

d’air entre le visage et le masque, l’ajustement est bon.

3. Pour les systèmes combinés à deux arrivées d’air munis de cartouches ou de ltres, effectuer une vérication

de l’ajustement conformément aux directives ci-dessus en fonction de la cartouche ou du ltre approprié utilisé.

4. Si on décèle une fuite d’air,replacer le respirateur sur le visage et/ou rajuster la tension des courroies élastiques

an d’éliminer les fuites et reprendre la vérication.

Si on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée.

Consulter son superviseur.

RETRAIT DU RESPIRATEUR

1. Desserrer complètement les six courroies de tête en tirant vers le haut sur les boucles.

2. Retirer le respirateur en faisant passer les courroies par-dessus la tête.

ESSAI D’AJUSTEMENT

Un mauvais ajustement du respirateur en diminue l’efcacité. C’est pourquoi il est nécessaire d’effectuer un essai

d’ajustement qualitatif ou quantitatif avant l’utilisation du respirateur.

REMARQUE: L’essai d’ajustement est une exigence de l’Occupational Safety and HealthAdministra tion (OSHA) des

É.-U., de la CSA au Canada et du ministère du Travail du Brésil.

Essai d’ajustement quantitatif

On peut réaliser l’essai d’ajustement quantitatif à l’aide d’un adaptateur pour essai d’ajustement quantitatif601

3M™ et de ltresP100 conformes à la norme42CFR84, comme les ltresP100 2091 ou7093 3M™ contre les

particules.

Essai d’ajustement qualitatif

On peut réaliser l’essai d’ajustement qualitatif à l’aide des appareils d’essai d’ajustement qualitatifFT-10 ou FT-30

3M™ et de tout ltre contre les particules homologué en vertu de la norme42CFR84 du NIOSH.

Procéder aux essais d’ajustement avec les cartouches, les boîtiers ltrants, les ltres ou les composants les plus

lourds que portera l’utilisateur dans son milieu de travail. Les respirateurs doivent également être soumis à un

essai d’ajustement avec le matériel de protection individuelle qu’on prévoit porter dans son milieu de travail et qui

pourrait affecter l’ajustement du respirateur (p. ex., cagoules, casques durs,lunettes de protection, dispositifs de

protection de l’ouïe, etc.).

REMARQUE: Pour obtenir de plus amples renseignements au sujet des essais d’ajustement, communiquer, au

Canada, avec le Service technique de la Division des produits de protection individuelle de 3M au 1800267-4414.

INSPECTION, NETTOYAGE ET ENTREPOSAGE

Méthode d’inspection

Inspecter le respirateur avant chaque utilisation pour s’assurer qu’il est en bon état de marche. Remplacer toute

pièce endommagée ou défectueuse avant l’utilisation. Ne pas pénétrer dans une zone contaminée si le respirateur

comporte des pièces endommagées ou défectueuses. La méthode ci-dessous peut servir de ligne directrice.

1. S’assurer que le joint facial ne comporte ni ssures ni déchirures, ni saletés. Examiner les soupapes d’inhalation

et s’assurer qu’elles ne comportent pas de déformations, de ssures ou de déchirures.

2. S’assurer que les courroies de tête sont en bon état et qu’elles n’ont pas perdu leur élasticité.

3. Examiner toutes les pièces en matière plastique et tous les joints d’étanchéité, vérier s’ils présentent des

signes de déchirure ou d’usure et les remplacer au besoin.

4. Retirer le couvercle de la soupape d’exhalation et s’assurer que la soupape d’exhalation et son réceptacle ne

comportent pas de saletés et qu’ils ne présentent pas de signe de déchirure, de ssure ou de déformation.

5. Remplacer la soupape au besoin. Fixer le couvercle de la soupape avant l’utilisation (Fig. 19).Examiner la lentille

pour déceler les signes de ssures ou d’autres dommages. Remplacer au besoin.

Nettoyage et entreposage

On recommande de nettoyer le respirateur après chaque utilisation.

WMISE EN GARDE

Ne pas nettoyer le respirateur à l’aide de solvants. Le nettoyage du respirateur avec des solvants peut en

réduire l’efcacité et endommager certains de ses composants. Inspecter tous les composants du respirateur

avant chaque utilisation an de s’assurer qu’il est en bon état de marche. Tout manquement à ces directives

peut provoquer des problèmes de santé ou la mort.

1. Retirer les cartouches, les ltres et/ou les tuyaux de respiration. Au besoin,on peut également enlever

l’adaptateur central, la lentille et le joint facial.

2. Nettoyer le masque (à l’exception des cartouches et des ltres) en le plongeant dans une solution de nettoyage

tiède et en le frottant à l’aide d’une brosse à soies souples. La température de l’eau ne doit pas dépasser 49°C

(120°F). Ajouter un détergent neutre au besoin.Ne pas utiliser de nettoyants à base d’huile ou de lanoline.

3. Désinfecter le masque en le faisant tremper dans une solution désinfectante d’ammonium quaternaire,

d’hypochlorite de sodium (30mL [1oz] de javellisant domestique dans 7,5L [2gallons] d’eau) ou dans un autre

désinfectant.

4. Rincer dans de l’eau tiède et propre et sécher à l’air dans un endroit non contaminé.

5. Inspecter les composants du respirateur avant chaque utilisation. Réparer ou mettre au rebut les respirateurs

dont certaines pièces sont endommagées ou usées.

6. Entreposer le respirateur propre hors des zones contaminées lorsqu’on ne l’utilise pas.

DIRECTIVES RELATIVES AUX PIÈCES DE RECHANGE

Inspecter les composants du respirateur avant chaque utilisation. Remplacer les pièces usées ou endommagées

par des pièces neuves avant d’utiliser le respirateur.

Lentille7884 3M™

Inspecter la lentille pour déceler les craquelures ou les petites ssures. Remplacer au besoin. Remplacer de la

façon suivante: Retirer les deux vis des deux côtés de la lentille à l’aide d’un tournevis cruciforme, enlever le cadre

supérieur et inférieur de la lentille et retirer la lentille. Pour remonter, aligner d’abord le centre de la lentille avec

la ligne médiane du masque. Le centre de la lentille est marqué par deux petites lignes, une au centre supérieur

et l’autre au centre inférieur de la lentille. Placer la lentille dans le masque puis rattacher le cadre de la lentille.

Replacer les deux vis centrales et serrer.

Couvercle de soupape d’exhalation7918 et soupape d’exhalation7283 3M™

Retirer le couvercle de soupape d’exhalation7918 3M™ en le soulevant par les deux broches supérieures des

deux côtés de l’orice central et en le faisant glisser vers le bas. Enlever la soupape d’exhalation en saisissant les

côtés de la soupape et en tirant. Remplacer la soupape si elle est gauchie, déformée, coupée ou fendue ou si elle

ne fournit pas un joint étanche avec son réceptacle. Remettre la soupape d’exhalation en place en l’insérant dans

son support.

Trousse de membrane phonique7895 3M™

Retirer la coquille nasale. À l’aide de l’outil de retrait de la membrane,faire tourner la bague de retenue de la

membrane dans le sens contraire des aiguilles d’une montre et la retirer.Extraire l’ensemble membrane du

masque par le dessous à l’aide de l’extrémité d’un crayon munie d’une efface ou d’un objet semblable. Vérier

le joint d’étanchéité de la membrane phonique pour déceler les dommages ou les déformations. Pour remettre la

membrane en place, suivre les étapes ci-dessus à l’inverse.

REMARQUE: On doit pouvoir voir le motif en grille avec une encoche profonde au centre de l’intérieur du

respirateur.

Connecteur DIN amovible7886 3M™

En immobilisant la partie intérieure, saisir l’extérieur du connecteur et le faire tourner dans le sens contraire des

aiguilles d’une montre pour le retirer.Pour remettre le connecteur en place, appuyer la section interne contre le

masque jusqu’à ce que l’extrémité des vis soient à égalité avec l’extérieur du masque, puis visser sur la pièce

extérieure dans le sens des aiguilles d’une montre.

Soupapes d’inhalation7282 3M™

Saisir les côtés de la soupape et l’extraire du support en plastique. Remplacer la soupape si elle est déformée,

coupée ou fendue ou si elle ne peut pas offrir un joint étanche avec son réceptacle. Si le siège de soupape est

endommagé, remplacer le connecteur DIN amovible7886.

Joint d’étanchéité d’admission d’air7999 3M™

Retirer le joint d’étanchéité de la base de l’ouverture de l’admission d’air.Remplacer le joint d’étanchéité s’il est

gauchi, déformé, coupé ou fendu ou s’il ne peut pas être remonté dans l’admission d’air. Pour remettre le joint

d’étanchéité en place, le placer de sorte que la petite fente située sur le dessus soit orientée vers la lentille. Insérer

la rainure du joint d’étanchéité dans la barre de plastique et insérer le joint d’étanchéité.

Joints d’étanchéité de l’orice d’inhalation7887 3M™

Retirer les joints d’étanchéité de chaque côté du masque. Remplacer les joints d’étanchéité qui sont gauchis,

déformés, coupés ou fendus. Remettre un joint d’étanchéité en place de chaque côté du masque.S’assurer que le

joint d’étanchéité est à plat et correctement inséré.

Soupapes de coquille nasale7882 3M™

Les soupapes de coquille nasale sont fournies en tant qu’ensemble de soupape de coquille nasale7882 3M™

complet. Remplacer les soupapes de coquille nasale qui sont gauchies ou déchirées ou qui ont subi tout autre

dommage. Remettre les soupapes en place dans la coquille nasale de sorte que le support ne soit pas orienté vers

le nez.

Remplacement du joint d’étanchéité d’orice d’inhalation6895 3M™

Remplacer le joint d’étanchéité s’il est gauchi, déformé, ssuré ou fendu.

REMARQUE relative à la conformité au Brésil:

REMARQUE:

1. Au Brésil, conformément au programme de protection respiratoire du ministère du Travail, ne pas utiliser si

les concentrations de contaminants sont supérieures à 100fois la limite d’exposition admissible en mode

d’épuration d’air.

2. Ne pas utiliser dans des atmosphères décientes en oxygène ou enrichies d’oxygène.

3. Entreposage, transport et entretien: entreposer dans un endroit propre et sec et loin des contaminants et des

températures et taux d’humidité extrêmes.

4. Les composants de ce respirateur sont faits de matériaux qui ne devraient pas causer d’effets indésirables

pour la santé.

5. On doit faire preuve d’une prudence accrue lorsqu’on utilise ce produit dans des atmosphères explosives.

6. Au Brésil, ne pas utiliser de respirateurs d’épuration d’air propulsé si le débit d’air est inférieur à 120l/min

en ce qui a trait aux masques à ajustement serré ou à 170l/min en ce qui a trait aux cagoules et/ou aux

casques.

Date de fabrication du produit

Les pièces du produit sont munies de marques qui fournissent des renseignements sur la date de fabrication.

Voici un exemple de la façon doit on doit lire ces marques.

Code de date = 9emois de 1997 (09/97)

POUR OBTENIR DE PLUS AMPLES RENSEIGNEMENTS/FOR MORE INFORMATION

Au Canada, communiquer avec/In Canada, contact :

Internet : www.3M.ca/Safety

Assistance technique/Technical Assistance : 1 800 267-4414

Centre communication-client/Customer Care Center : 1 800 364-3577

INFORMACIÓN GENERAL SOBRE SEGURIDAD

Uso

Los Respiradores de pieza facial cara completa 3M™ Serie 7000 están aprobados por NIOSH y están diseñados

para proveer protección respiratoria contra ciertos contaminantes suspendidos en el aire, cuando se usan de

acuerdo con todas las instrucciones y limitaciones de uso y las regulaciones de seguridad y salud aplicables.

La Pieza facial de cara completa de 3M Serie 7000 cumple con los requerimientos de la norma ANSI Z87.1-2003,

alto nivel de impacto, para protección facial y ocular. Estos productos ayudan a proveer protección facial y ocular

limitada contra ciertas partículas en el aire.

WADVERTENCIA

Este respirador ayuda a proteger contra ciertos contaminantes suspendidos en el aire. El mal

uso puede ocasionar enfermedad o incluso la muerte. Para su uso adecuado consulte a su

supervisor, lea las Instrucciones, o llame a 3M en EUA al 1-800-243-4630; en Canadá llame al

Servicio Técnico al 1-800-267-4414; en México llame al 01-800-712-0646; en Brasil llame al

0800-0550705. O contacte a 3M en su país.

Estas Instrucciones ofrecen información sólo del uso de la pieza facial. En las Instrucciones de cada uno de los

sistemas de ltración/suministro de aire, certicados por NIOSH, y que serán usados con los Respiradores de pieza

facial de cara completa de 3M Serie 7000 se incluye información importante. No seguir las Instrucciones para los

sistemas de ltración/suministro de aire usadas puede ocasionar enfermedad o incluso la muerte.

Su patrón debe proporcionar aire comprimido respirable que cumpla, como mínimo, con los requerimientos de la

especicación para aire respirable Grado D, descrita en la Especicación de productos de la Asociación de Gases

Comprimidos G-7.1-1997 de Estados Unidos. En Canadá, los sistemas de aire respirable deben contar con aire que

cumple, como mínimo, con los requerimientos de la norma de laAsociación de Normas Canadiense (CSA por sus

siglas en inglés) Z180.1. No hacerlo puede ocasionar enfermedad o incluso la muerte.

En Brasil, los sitemas de aire respirable deben contar con aire que cumpla con ANSI Z86.1-1989/G-7.1,aire

respirable Grado D.

Precaución:

Este producto contiene látex de hule natural, lo que pueden ocasionar alguna reacción alérgica.

INSTRUCCIONES Y LIMITACIONES

Importante

Antes de usar el producto, el usuario debe leer y entender estas Instrucciones. Conserve estas Instrucciones para

referencia futura.

Usar para

Protección respiratoria contra ciertos contaminantes suspendidos en el aire de acuerdo con las aprobaciones del

NIOSH, limitaciones de la Administración de Seguridad y Salud Ocupacional (OSHA por sus siglas en inglés),y en

Canadá los requerimientos de la norma CSA Z94.4, otras regulaciones locales gubernamentales aplicables y las

instrucciones de 3M. En Brasil siga el Programa de Protección Respiratoria de la Secretaría del trabajo.

No usar para

No use para concentraciones de contaminantes inmediatamente peligrosas para la vida o salud, cuando las

concentraciones sean desconocidas o excedan 10 veces el límite de exposición permisible (PEL) en modo

puricador de aire cuando se realizan pruebas de ajuste cualitativo, 50 veces el PEL en modo puricador de

aire cuando se realizan pruebas de ajuste cuantitativo, 1000 veces el PEL en modo puricador de aire forzado o

suministro de aire, o con base en las normas especícas de OSHA o las regulaciones gubernamentales aplicables,

lo que sea menor.

En Brasil, de acuerdo con el Programa de Protección Respiratoria de la Secretaría del trabajo, no use cuando las

concentraciones de los contaminantes sean mayores a 100 veces el límite de exposición permisible en modo

puricador de aire.

Instrucciones

1. No seguir todas las instrucciones y limitaciones de uso de este respirador ni usar el respirador durante la

exposición puede reducir la efectividad de éste y ocasionar enfermedad o incluso la muerte.

2. Antes de usar este respirador,debe implantar un programa de protección respiratoria que cumpla con los

requerimientos gubernamentales locales. En Estados Unidos, el patrón debe cumplir con OSHA 29 CFR

1910.134, que incluye evaluación médica, capacitación y prueba de ajuste,y las normas de sustancias

especícas de OSHA. En Canadá se debe cumplir con las recomendaciones de la norma de CSA Z94.4 o los

requisitos de la jurisdicción aplicable, según corresponda. En Brasil siga los requerimientos del Programa de

Protección Respiratoria de la Secretaría del trabajo. Cuando se usa en modo de suministro de aire, el patrón

debe sumistrar aire respirable que cumple, como mínimo, con los requerimientos de aire respirable Grado D

establecidos en la Especicación de productos de la Asociación de Gases Comprimidos G-7.1-1997. En Canadá,

los sistemas de aire respirable deben contar con aire que cumpla, como mínimo, con los requerimeintos de la

norma CSA Z180.1.

3. Los contaminantes suspendidos en el aire que pueden ser peligrosos para su salud incluyen aquellos tan

pequeños que no puede verlos u olerlos.

4. De inmediato abandone el área contaminada y contacte a su supervisor si detecta los contaminantes por el olor

o gusto, o si siente mareos, irritación u otra molestia.

5. Almacene el respirador lejos de las áreas contaminadas.

6. Elimine el producto usado de acuerdo con las regulaciones correspondientes.

En Brasil, los sitemas de aire respirable deben contar con aire que cumpla con ANSI Z86.1-1989/G-7.1,aire

respirable Grado D.

Limitaciones de uso

1. Este respirador no suministra oxígeno cuando se usa en modo puricador de aire. No use en atmósferas con

menos de 19.5% de oxígeno.

2. No use para concentraciones de contaminantes inmediatamente peligrosas para la vida o salud, cuando las

concentraciones sean desconocidas o excedan 10 veces el límite de exposición permisible (PEL) en modo

puricador de aire cuando se realizan pruebas de ajuste cualitativo, 50 veces el PEL en modo puricador de

aire cuando se realizan pruebas de ajuste cuantitativo, 1000 veces el PEL en modo puricador de aire forzado

o suministro de aire, o con base en las normas especícas de OSHA o las regulaciones gubernamentales

aplicables, lo que sea menor.

3. No altere ni maltrate ni haga mal uso de este respirador.

4. No use con barba u otro vello facial u otra condición que evite el buen sello entre la cara y la supercie del sello

del respirador.

En Brasil, de acuerdo con el Programa de Protección Respiratoria de la Secretaría del trabajo, no use cuando las

concentraciones de los contaminantes sean mayores a 100 veces el límite de exposición permisible en modo

puricador de aire.

Limitaciones de tiempo de uso

1. Abandone de inmediato el área contaminada si el respirador se daña, y repárelo o reemplácelo.

2. Reemplace los ltros de acuerdo con la limitación de tiempo de uso de estos. (Consulte las Instrucciones del

ltro.)

3. Reemplace los cartuchos de acuerdo con un programa de cambio establecido o antes si detecta los

contaminantes por el olor,gusto o si presenta alguna irritación.

Precauciones y limitaciones NIOSH

Es posible que apliquen las siguientes restricciones. Consulte la etiqueta de aprobación del Instituto Nacional de

Seguridad y Salud Ocupacional (NIOSH por sus siglas en inglés).

A - No use en atmósferas con menos de 19.5% de oxígeno.

B - No use en atmósferas inmediatamente peligrosas para la vida o salud.

C - No exceda el uso máximo de concentraciones establecidas por las normas regulatorias.

D - Los respiradores de línea de aire sólo se pueden usar cuando están suministrados con aire respirable que

cumpla con los requerimientos de la norma CGA G-7.1 Grado D o de mayor calidad.

E - Sólo use los rangos de presión y las longitudes de manguera especicados en las Instrucciones.

F - No use respiradores puricadores de aire forzado si el ujo de aire es menor a 4 cfm (115 lpm) para piezas

faciales de ajuste apretado o 6 cfm (170 lpm) para capuchas y/o casco.

G - Si se corta el ujo de aire, cambie al ltro y cartucho o cániste, y salga de inmediato a un área con aire limpio.

H - Siga los programas de cambio establecidos para cartuchos y cánister u observe el indicador de tiempo de vida

útil (ESLI por sus siglas en inglés) para asegurarse que el cartucho y cánister sean reemplazados antes de que

ocurra una fuga.

J - No usar ni mantener adecuadamente este producto puede ocasionar lesiones o incluso la muerte.

L - Siga las Instrucciones del fabricante para cambiar cartuchos, cánister y/o ltros.

M -Todos los respiradores aprobados deberán seleccionarse, ajustarse, usarse y mantenerse de acuerdo con

las normas de la Administración de Seguridad y Salud Minera (MSHA por sus siglas en inglés), OSHA y otras

regulaciones aplicables.

N - Nunca sustituya ni modique ni agregue ni omita partes. Sólo use las partes de repuesto exactas en la

conguración, según las instrucciones del fabricante.

O - Remítase a las Instrucciones y/o al manual de mantenimiento para obtener información sobre el uso y

mantenimiento de estos respiradores.

P - El NIOSH no evalúa los respiradores para uso como mascarillas quirúrgicas.

S - Aplican las Instrucciones especiales o importantes y/o limitaciones de uso especícas. Antes del uso del equipo

consulte las Instrucciones.

S – Instrucciones especiales o importantes

Los Cartuchos de vapor orgánico con indicador de vida útil (6001i y 60921i) y Cartuchos de vapor mercurio (6009S

y 60929S) están equipados con un Indicador de n de vida útil (ESLI) 3M™. El indicador debe verse cuando use el

respirador; si no lo ve, use un espejo o solicite a un compañero de trabajo que lo consulte, o salga a un área limpia

y quítese el respirador para ver el ESLI. No confíe sólo en el ESLI de vapor orgánico, a menos que su patrón

haya determinado que es adecuado para su lugar de trabajo. Para obtener mayor información,consulte

las Instrucciones 6001i o 60921i, incluidas las instrucciones especiales de ESLI. Los cartuchos para vapor de

mercurio se deben desechar cuando el ESLI cambia al color de eliminación encontrado en la etiqueta del cartucho

para vapor de mercurio; o en un lapso de 30 días a partir de la apertura del empaque; o cuando el ESLI se ensucie o

dañe; o cuando pueda detectar los olores de vapores o gases, lo que ocurra primero. El vapor de mercurio es inodoro.

Para ensamblar la Combinación de tubos de respiración para línea de aire dual 3M™ con Cartuchos/Filtros 3M™,

debe quitar las válvulas de inhalación de la pieza facial.

Si va a utilizar la pieza facial en modo puricador de aire, sin Tubos de respiración 3M™ SA-1600 o SA-2600, debe

volver a colocar las válvulas de inhalación antes de utilizar la pieza facial.

El Ensamble de copa nasal 3M™ 7881S o 7981S debe usarse en todas las aplicaciones de Pieza facial de cara

completa Serie 7000, excepto para Sistemas puricadores de aire forzado montados en la cara.

Selección y aprobación de cartucho y ltro

Antes de usar cualquiera de estos productos, el usuario debe leer el uso especíco, las limitaciones de uso e

información de advertencia incluidos en las Instrucciones y el empaque producto, o llame al Servicio Técnico de

PSD al 1-800-243-4630; en Canadá llame al 1-800-267-4414; en México llame al 01-800-712-0646; en Brasil

llame al 0800-0550705. O contacte a 3M en su país. No exceda el uso máximo de concentraciones establecidas

por las normas regulatorias locales. Los cartuchos/ltros están aprobados como ensambles para uso con Piezas

faciales de cara completa 3M™ 7800S (S), 7800S (M) o 7800S (L). Para consultar la aprobación del NIOSH

remítase a la etiqueta de aprobación incluida con la pieza facial.

LISTA DE PRODUCTOS

Partes, ltros,cartuchos para químicos o accesorios de línea de aire para

Respirador de pieza facial de cara completa 3M™ 7800S

Respirador de pieza facial de cara completa Serie 3M™

Las piezas faciales no incluyen ltros, cartuchos para químiso, soportes o accesarios para línea de aire.

Número Descripción Color de botón (7989)

7800S (S) Silicón, pequeña Rojo

7800S (M) Silicón, mediana Amarillo

7800S (L) Silicón, grande Verde

Número Descripción

7884 (a) Visor

7914 (b) Abrazadera para banda

7916 (c) Ensamble de cavidad para respirar

7999 (d) Empaque para entrada de aire

7890 (e) Tapón de cara completa

7283 (f) Válvula de exhalación

7918 (g) Cubierta para válvula de exhalación

7893S (h) Ensamble de banda para la cabeza, silicón

7886 (i) Conector DIN removible

7887 (j) Empaque para puerto de inhalación

701 (k) Adaptador de cartucho/ltro para Cartuchos 3M™ Serie 6000 o Serie 2000 Filtro Serie

6895 (l) Empaque de inhalación (incluido en 701)

(m) Filtros 3M™ Serie 2000

(n) Cartucho 3M™ Serie 6000

7881S (o) Ensamble de copa nasal, silicón (inlcuye Ensamble de válvula de copa nasal 7882), o

7981S Ensamble de copa nasal, silicón, pequeño (inlcuye Ensamble de válvula de copa nasal

7882)

Accesorios y partes 3M™

Número

Sin imagen Descripción

601 Adaptador para prueba de ajuste (para prueba de ajuste cauntitativo con Filtros 3M™

P100 2091 ó 7093)

7282 Válvula de inhalación

7882 Ensamble de válvula de copa nasal

7883 Ensamble de banda para el cuello

7885 Kit de marco para visor

7894 Marco para visor y montaje con caja

7895 Kit de diafragma para comunicación (incluye diafragma, empaque, anillo sujetador,

herramienta)

7899-25 Mica protectora del visor (paquete de 25)

7899-100 Mica protectora del visor (paquete de 100)

7915 Recubrimiento hecho con material Tychem®QC

7925 Kit de gafas

7986 Mica protectora del visor entintada (paquete de 25)

7989 Botones

7990 Kit de protector para soldadura con clip

7991 Ensamble de visor electrónico

7993 Recubrimiento para soldador

Tychem® es una marca comercial de E.I. du Pont de Nemours and Company.

Precaución

No eliminar de manera adecuada los cartuchos, ltros o respiradores usados y contaminados con materiales

peligrosos puede ocasionar daño ambiental. El manejo, transporte y eliminación de los cartuchos,ltros o

respiradores usados debe ser de acuerdo con todas las regulaciones y leyes federales, estatales y locales

correspondientes.

Filtros 3M™ Seri e 2000, 7093/7093C y Adaptador de ltro 3M™ 502

(Se requiere Adaptador de cartucho/ltro 3M™ 701. También puede usarse con Adaptador 3M™ 502 como

preltros en los Cartuchos 3M™ Serie 6000).

Número Descripción

502 Adaptador de ltro para Serie 2000 3M™ o Filtros 7093/7093C

2071 Filtro para partículas P95

2076HF Filtro para partículas P95, uoruro de hidrógeno,con alivio contra niveles molestos de gas

ácido1

2078 Filtro para partículas P95, sugerido por 3M para protección contra ozono2, con alivio contra

niveles molestos de vapor orgánico/gas ácido1

2091 Filtro para partículas P100

2291 Filtro avanzado para partículas P100

2096 Filtro para partículas P100, con alivio contra niveles molestos de gas ácido1

2296 Filtro avanzado para partículas P100, con alivio contra niveles molestos de gas ácido1

2097 Filtro para partículas P100, sugerido por 3M para protección contra ozono2, con alivio

contra niveles molestos de vapor orgánico1

2297 Filtro avanzado para partículas P100, sugerido por 3M para protección contra ozono2, con

alivio contra niveles molestos de vapor orgánico1

7093 Filtro para partículas P100

7093C Filtro para partículas P100, uoruro de hidrógeno, con alivio contra niveles molestos de

vapor orgánico/gas ácido1

1Sugerido por 3M para alivio contra niveles molestos de gas ácido y vapores orgánicos. Niveles molestos se reere

a concentraciones que no excedan el PEL de OSHA o los límites de exposición aplicables, lo que sea menor.No use

para protección respiratoria contra gases ácidos/vapores orgánicos.

2Recomendado por 3M para protección contra ozono hasta 10 veces el PEL de OSHA o los límites de exposición

ocupacional gubernamentales aplicables, lo que sea menor.

NOTA: No aprobado por el NIOSH para uso contra ozono.

Filtros, Adaptador y Soporte 3M™

(Use con Cartuchos 3M™ Serie 6000 y Soporte de ltros 3M™ 501)

Número Descripción

501 Soporte de ltro para Filtros 3M™ 5N11 y 5P71

603 Adaptador de ltro para uso con Filtros Serie 5N11 y 5P71 con Soporte de ltro 501

5N11 Filtro para partículas N95

5P71 Filtro para partículas P95

En Brasil el ltro 5935BR puede usarse con Adaptador de tlro 603 y Soporte de ltro 501 en la Pieza facial de

cara completa 3M™ Serie 7000.

Cartuchos 3M™ Serie 6000

(Se requiere adaptador de cartucho/ltro 3M™ 701)

Número Descripción Aprobación NIOSH para protección respiratoria contra los

siguientes contaminantes hasta diez veces el límite de exposición

permisible cuando se prueba el ajuste cualitativo, hasta cincuenta

veces el límite de exposición permisible cuando se prueba el

ajuste cuantitativo, y hasta 1000 veces el PEL en modo puricador

de aire forzado o suministrado

6001 Vapor orgánico Ciertos vapores orgánicos

6001i Vapor orgánico con

indicador de vida útil Ciertos vapores orgánicos

6002 Gas ácido Clor, cloruro de hidrógeno y dióxido de azufre o dióxido de cloro o ácido

sulfhídrico

6003 Vapor orgánico/Gas ácido Ciertos vapores orgánicos, cloro, cloruro de hidrógeno y dióxido de

azufre o ácido sulfhídrico o uoruro de hidrógeno

6004 Amoníaco y metilamina Amoníaco y metilamina.

6005 Formaldehído y vapor

orgánico Formaldehído y ciertos vapores orgánicos

6006 Multi-gas y vapor Ciertos vapores orgánicos, cloro, cloruro de hidrógeno, dióxido de cloro,

dióxido de azufre, amoniaco, metilamina, formaldehído, uoruro de

hidrógeno o ácido sulfhídrico

6009S Vapor de mercurio/dióxido

de azufre/gas cloro Vapor de mercurio, dióxido de azufre o gas cloro

60921 Vapor orgánico/P100 Ciertos vapores orgánicos y partículas

60921i Vapor orgánico con

indicador de vida útil/P100 Ciertos vapores orgánicos y partículas

60922 Gas ácido/P100 Cloro, cloruro de hidrógeno y dióxido de azufre o dióxido de cloro o

ácido sulfhídrico y partículas

60923 Vapor orgánico/Gas ácido/

P100 Ciertos vapores orgánicos, cloro, cloruro de hidrógeno y dióxido de

azufre o ácido sulfhídrico o uoruro de hidrógeno y partículas

60924 Ammonia/Methylamina/

P100 Amoniaco y metilamina y partículas

60925 Formaldehído/vapor

orgánico/P100 Formaldehído y ciertos vapores orgánicos y partículas

60926 Multi-Gas/Vapor/P100 Ciertos vapores orgánicos, cloro, cloruro de hidrógeno, dióxido de cloro,

dióxido de azufre, ácido sulfhídrico, amoniaco/metilamina formaldehído

o uoruro de hidrógeno y partículas

60928 Vapor orgánico/Gas ácido/

P100 Ciertos vapores orgánicos, cloro, cloruro de hidrógeno y dióxido de

azufre o ácido sulfhídrico o uoruro de hidrógeno y partículas1

60929S Vapor de mercurio/dióxido

de azufre/gas cloro/P100 Vapor de mercurio, dióxido de azufre o gas cloro y partículas

1Sugerido por 3M para uso contra metilbromuro o yoduro de radio hasta 5ppm con remplazo diario de cartucho.

NOTA: No está aprobado por NIOSH para uso contra metilbromuro o yoduro de radio.

Cartucho y cánister 3M™

Número Nombre del

producto Descripción

450-02-11R06 Cánister CP3N Alfa cloroacetofenona (CN), orto clorobenzilideno malonitrilo (CS); y

P100

FR-64 Cartucho Ciertos vapores orgánicos, cloro, cloruro de hidrógeno, dióxido de

cloro, dióxido de azufre, amoniaco, metilamina, formaldehído, uoruro

de hidrógeno o ácido sulfhídrico, alfa cloroacetofenona (CN), orto

clorobenzilideno malonitrilo (CS) o fosnia; y P100

Vida útil de los cartuchos químicos y ltros para partículas

Los Cartuchos químicos 3M™ Serie 6000 deben utilizarse antes de la fecha de caducidad señalada en el empaque

del cartucho. La vida útil de estos cartuchos dependerá de la actividad del usuario (rango de respiración), el tipo

especíco, la volatilizad y la concentración de los contaminantes y las condiciones ambientales, como humedad,

presión y temperatura. Reemplace los cartuchos de acuerdo con el indicador de vida útil (ESLI), un programa de

cambio establecido, las regulaciones, o antes si detecta los contaminantes por el olor, gusto o si presenta alguna

irritación.

Debe reemplazar de inmediato los ltros para partículas si se dañan, ensucian o si incrementa la resistencia. Los

ltrsos serie N no se deben utilizar en ambientes con aceites. Los ltros serie R pueden limitarse a 8 horas de

uso continuo e intermitente si hay aerosoles de aceite en el ambiente. Si usa el producto en un ambiente que sólo

contenga aerosoles de aceite, remplace los ltros P después de 40 horas o 30 días de uso, lo que ocurra primero.

INSTRUCCIONES DE ARMADO

El Respirador de pieza facial de cara completa 3M™ 7800S puede usarse en diferentes conguraciones. Puede

usarse como un respirador puricador de aire de presión positiva o negativa o en sistemas con suministro de

aire. Las siguientes instrucciones de ensamble incluyen puricador de aire de presión negativa, suministro de aire

o combinaciones de ambos, puricador y suministro de aire. Para ensamblar en sistemas puricadores de aire

forzado (PAPR) y de suministro de aire, requiere las instrucciones de ensamblado por separado.Estas instrucciones

de ensamblado vienen incluidas con sistemas puricadores de aire forzado (PAPR) y de suministro de aire.

Respirador Puricador de Aire Forzado (PAPR)

– PAPR montado en cinturón GVP 3M™ conTubo de respiración 3M™ GVP-123

Respirador con suministro de aire (SAR)

– Línea de aire dual 3M™

– Dispositivos para control de aire 3M™ - ujo continuo Presión negativa

– Cartucho de respuesta 3M™ FR-64 y Cánister CP3N (montado al frente)

– Filtros Serie 3M™ 2000,7093/7093C y Cartuchos Serie 6000 (montado al lado)

Ensamble puricador de aire 3M™

La pieza facial está preensamblada con Adaptadores de cartucho/ltro 3M™ 701. Cuando se usa el adaptador de

cartucho/ltro 701, los ltros/cartuchos tipo bayoneta pueden anexarse directamente a la pieza facial.

Filtros 3M™ Serie 2000 y 7093/7093C

Los Filtros 3M™ Serie 2000 y 7093/7093C pueden anexarse directamente a los adaptadores de cartucho/ltro 701.

1. Alinee la abertura del ltro con el anexo de ltro en la pieza facial.

2. Gire el ltro en sentido de las manecillas del reloj hasta que quede rmemente asentado y no pueda girar más

(Fig. 1).

3. Repita lo anterior para el segundo ltro.

Cartuchos 3M™ Serie 6000

Los Cartuchos 3M™ Serie 6000 pueden anexarse directamente a los Adaptadores de cartucho/ltro 3M™ 701.

1. Alinee la muesca del cartucho con la pequeña pestaña de la conexión de tipo bayoneta en la pieza facial y

presione.

2. Gire el cartucho en sentido de las manecillas del relojs hasta que se detenga (1/4 de vuelta).

3. Repita con el segundo cartucho (Fig. 2 y 3).

4. Aoje las tuercas del adapaador y coloque el caertucho en la ubicación deseada.

5. Sostenga el cartucho en su lugar y apriete las tuercas.

NOTA: Si usa Cartuchos de vapor de mercurio 3M™ 6009 ó 60929, coloque el cartucho en una ubicación que

permita la mayor visibilidad del ESLI. Si el usuario no puede ver el ESLI, no use para exposición a vapor de mercurio.

Ensamble de ltro (para Filtros 3M™ 5N11 y 5P71)

1. Coloque el ltro en el Soporte 3M™ 501 de modo que el lado impreso del ltro quede hacia el cartucho.

2. Presione el cartucho en el soporte de ltro. Debe entrar y quedar jo en el soporte de ltro. Instalado

correctamente, el ltro debe cubrir por completo la cara del cartucho (Fig. 4).

3. Para remplazar el ltro, quite el soporte y levante la lengüeta.

Ensambel de adaptador de ltro 3M™ 502 y conexión de ltro

1. Alinee el adaptador en el cartucho. Enganche el broche frontal de presión al apretar juntos el frente del cartucho

y adaptador, colocando los pulgares de ambas manos sobre el adaptador y los dedos a lo largo de los lados

inferiores del cartucho (Fig. 5).

2. Enganche el broche posterior de presión al apretar juntos el lado posterior del cartucho y adaptador con la

misma posición de las manos. Se debe escuchar un clic conforme el broche de presión se engancha (Fig.6).

3. Coloque el ltro en el portaltro de modo que el ltro tenga contacto uniforme con el empaque. Gire el ltro en

sentido de las manecillas del reloj un cuarto de vuelta hasta que quede rmemente asentado y no pueda girar

más. Repita lo anterior para el segundo ltro.

NOTA: Una vez instalado el Adaptador de ltro 3M™ 502 en un Cartucho 3M™ Serie 6000,no debe quitarse

o reutilizarse. La remoción o reutilización puede ocasionar fuga, sobreexposición,enfermedad o incluso la

muerte.

Filtros 3M™ Serie 2000 y 7093/7093C con Adaptador de ltro 3M™ 502

Coloque el ltro en el portaltro de modo que el ltro tenga contacto uniforme con el empaque. Gire en sentido de

las manecillas del reloj un cuarto de vuelta hasta que quede rmemente asentado y no pueda girar más el ltro.

Repita lo anterior para el segundo ltro.

NOTA: Una vez instalado el Adaptador de ltro 3M™ 502 en un Cartucho 3M™ Serie 6000,no debe quitarse

o reutilizarse. La remoción o reutilización puede ocasionar fuga, sobreexposición,enfermedad o incluso la

muerte.

Ensamble de Adaptador de ltro 3M™ 603 y Conexión de Filtro 5N11 ó 5P71

1. Alinee la muesca en la orilla del adáptadfor 603 con la marca de la pieza facial, como se muestra (Fig. 7).

2. Gire el adaptador 1/4 de vuelta en sentido de las manecillas del relojs hasta que se detenga. Para quitar el

adaptador, gire en sentido contrario a las manecillas del reloj,un cuarto de vuelta (Fig. 8).

3. Coloque el ltro en el soporte 501 con la impresión del ltro mirando hacia el adaptador 603. Abróchelos y

asegúrese que el sello del ltro no esté arrugado o tenga espacios (Fig. 9).

En Brasil, el Filtro 5935BR usado con el adaptador 603 se ensambla de acuerdo con los mismos procedimientos

que 5N11 y 5P71.

Ensamble de Cartucho para respuesta y Cánister 3M™

Importante: Las Instrucciones sobre el uso adecuado y las limitaciones de uso están incluidas con el Cánister 3M™

CP3N 450-02-11 R06 y Cartucho 3M™ FR-64. Retire los Adaptadores de cartucho/ltro 701 de la pieza facial.

Antes de instalar el cánister/cartucho, revise que el empaque esté en su lugar y en buenas condiciones.Atornille el

cánister/cartucho de respuesta en el adaptador de puerto DIN y apriete con presión manual moderada.

En las entradas restantes, asegúrese que los empaques estén bien instalados y que no estén deformados o

rasgados. Sujete bien los Tapones 3M™ 7890 en la parte superior de los empaques.

Ensamble PAPR GVP 3M™

Atornille el codo del tubo de respiración de 3M GVP-123 en el puerto DIN central de la pieza facial. El usuario debe

seguir las Instrucciones provistas con el Ensamble PAPR GVP.

Sistemas con suministro de aire 3M™

WADVERTENCIA

Su patrón debe proporcionar aire respirable que cumpla, como mínimo, con los requerimientos de la

especicación para aire respirable Grado D, descrita en la Especicación de Productos de la Asociación de Gases

Comprimidos G-7.1-1997 de Estados Unidos. En Canadá, los sistemas de aire respirable deben contar con aire

que cumple, como mínimo, con los requerimientos de la norma de laAsociación de Normas Canadiense (CSA por

sus siglas en inglés) Z180.1. No hacerlo puede ocasionar enfermedad o incluso la muerte.

En Brasil, los sitemas de aire respirable deben contar con aire que cumpla con ANSI Z86.1-1989/G-7.1,aire

respirable Grado D.

Ensamble de línea de aire/puricador de aire 3M™

Si es necesario, conecte Cartuchos/ltros 3M™ Serie 2000 ó 6000 de acuerdo con las instrucciones previas. Si no

requiere cartuchos/ltros, retire los Adaptadores 701.Atornille los Tapones de cara completa 3M™ 7890 en ambos

lados de la pieza facial.

Ensamble del Tubo de respiración 3M™ W-3188

1. Retire el Tapón de la cara completa 3M™ 7890 y a tornille elAdaptador 3M™ W-3187 en la abertura central

(Fig. 10).

2. Conecte el Tubo de respiración 3M™ W-3188 al adaptador (Fig. 11).

3. Conecte el Tubo de respiración 3M™ W-3188 a la válvula reguladora de aire (Fig. 11).

4. Asegúrese que todas las conexiones estén jas y seguras. Remítase a las Instrucciones incluidas con las

válvulas para regulación de aire para obtener mayor información.

Ensamble del Tubo de respiración 3M™ W-3264

1. Retire el Tapón de la cara completa 7890 y a tornille elAdaptador de tubo de respiración 3M™ W-3264 en la

abertura central (Fig. 12).

2. Conecte el otro extremo del tubo de respiración a la válvual reguladora de aire.

3. Antes de cada uso, asegúrese que todas las conexiones estén jas y seguras. Remítase a las Instrucciones

incluidas con las válvulas para regulación de aire para obtener mayor información.

Sistema de línea de aire dual 3M™

Ensamble de respirador con línea de aire dual 3M™

El usuario debe seguir las Instrucciones de los Respiradores con suministro de aire con línea de aire dual incluidas

con los Respiradores con suministro de aire con línea de aire dual 3M™.

Ensamble de Combinación respirador con línea de aire dual 3M™ con Cartuchos y/o ltros

Las versiones 3M™ montada al frente SA-1600 y montada en la parte posterior SA-2600 de los tubos de

respiración de línea de aire dual de 3M permiten el uso de Cartuchos 3M™ Serie 6000 y Filtros 3M™ Serie 2000,

aprobados por NIOSH. Para obtener la lista de los cartuchos y ltros aprobados, consulte la etiqueta de aprobación

del NIOSH incluida con los kits de adaptador para línea dual 3M.

Para ensamblar la Combinación de tubos de respiración para línea de aire dual 3M™ con Cartuchos/Filtros 3M™,

debe quitar las válvulas de inhalación de la pieza facial.

Si va a utilizar la pieza facial en modo de puricación de aire, sin tubos de respiración 3M SA-1600 o SA-2600,

debe volver a colocar las válvulas de inhalación antes de utilizar la pieza facial.

Uso de Combinación de tubos de respiración con línea de aire dual 3M™ con Cartuchos y/o ltros

Para usar la combinación de tubos de respiración para línea de aire dual de 3M SA-1600 y SA-2600 sin cartuchos

o ltros, conecte la Tapa tipo bayoneta 3M™ 6880 en cada montaje exterior tipo bayoneta en el tubo de respiración

con línea de aire dual. Usado como respirador con suministro de aire de ujo continuo, tipo C,el factor de

protección asignado es 1000 veces el PEL o TLV para respiradores con pieza facial de cara completa.

WADVERTENCIA

Para cumplir con el requerimiento del Instituto Nacional de Seguridad y Salud Ocupacional (NIOSH) de Estados

Unidos para un ujo de aire mínimo (4cfm/115 lpm) y máximo (15cfm/424 lpm), las válvulas para controlar

el aire aprobadas para uso con los Respiradores 3M™ Serie 7000 deben operarse dentro de los rangos de

suministro de presión y longitud de manguera establecidos en las Instrucciones inlcuidas con las válvulas

reguladoras de aire. No hacerlo puede ocasionar enfermedad o incluso la muerte.

En Brasil, la norma NBR 14372 de la Asociación Brasileña de NormasTécnicas (ABNT por sus siglas en

portugués) requiere un ujo de aire máximo de 120 lpm y máximo de 280 lpm para aire respirable para

respiradores de pieza facial de cara completa y media cara.

INSTRUCCIONES DE AJUSTE

Debe seguir estas instrucciones durante el tiempo que use el respirador.

NOTA: No use con barba u otro vello facial u otra condición que evite el buen sello entre la cara y la supercie del

sello del respirador.No puede usar lentes estándares con respiradores de pieza facial de cara completa; si requiere

usar lentes debe usar un Kit de lentes 3M dentro del respirador.Para ayudar a mantener un buen sello entre la cara

y el sello facial, debe mantener el cabello, las capuchas y otro equipo fuera del sello del respirador.

NOTA: Antes de asignar algún respirador para su uso en un área contaminada,se debe realizar una prueba

cualitativa o cuantitativa de ajuste de acuerdo con la norma de OSHA 1910.134 o la norma de CSA Z94.4.

Colocación del respirador

1. Aoje las seis bandas para la cabeza. Con una mano jale el cabello hacia atrás, fuera del área del sello de la

pieza facial. Coloque la barbilla en la copa para barbilla del respirador. Con la pieza facial en su lugar, jale el

arnés para la cabeza hacia la parte posterior de la cabeza (Fig. 13).

2. Jale los extremos de las seis bandas para ajustar,empiece con las bandas para el cuello, después por las de la

sienes y por últmo con las de la frente. No apriete las bandas para la cabeza (Fig. 14).

3. Cada vez que se coloque el respirador,realice una revisión de presión negativa y positiva.

REVISIÓN DEL SELLO

Siemrpe revise el sello del respirador en su cara antes de entrar al área contaminada.

Revisión de la presión positiva

1. Coloque la palma de la mano sobre la válvula de exhalación, cubra y exhale con cuidado (Fig. 15).

2. Ha logrado un ajuste adecuado, si la pieza facial se abulta un poco y no se detectan fugas de aire entre la carra

y el sello facial.

3. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y vuelva a ajustar la

tensión de las bandas elásticas para eliminar la fuga.

NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.

Revisión de la presión negativa

Cartuchos/ltros 3M™ Serie 6000

1. Coloque las palmas de las manos de modo que cubran la cara del cartucho o el área abierta de los soportes de

ltro e inhale con suavidad. Ha logrado un ajuste adecuado, si siente que la pieza facial se colapsa un poco y se

pega a su cara sin ninguna fuga entre la cara y la pieza facial (Fig. 16).

2. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y vuelva a ajustar la

tensión de las bandas elásticas para eliminar la fuga.

NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.

Filtros 3M™ Serie 2000

1. Coloque los pulgares en la parte central de los ltros, restringiendo el ujo de aire a través de los ltros e inhale

con suavidad. Ha logrado un ajuste adecuado, si siente que la pieza facial se colapsa un poco y se pega a su

cara sin ninguna fuga entre la cara y la pieza facial (Fig. 17).

2. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y vuelva a ajustar la

tensión de las bandas elásticas para eliminar la fuga.

NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.

Filtro 3M™ 7093/7093C

1. Presione las cubiertas de ltro con ambas manos hacia la pieza facial e inhale con suavidad. Ha logrado un

ajuste adecuado, si siente que la pieza facial se colapsa un poco y se pega a su cara sin ninguna fuga entre la

cara y la pieza facial (Fig. 18).

2. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la

tensión de las bandas elásticas para eliminar la fuga.

NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.

PAPR GVP 3M™

1. Coloque la palama de la mano sobre la abertura del tubo de respiración.

2. Inhale con suavidad. Ha logrado un ajuste adecuado, si siente que la pieza facial se colapsa un poco y se pega a

su cara sin ninguna fuga entre la cara y la pieza facial.

3. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y vuelva a ajustar la

tensión de las bandas elásticas para eliminar la fuga.

NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.

Revisión de presión negativa con línea de aire dual, línea de aire montada en el centro y demanda de

presión

1. Desconecte la manguera de línea de aire de la válvula para control de aire.

2. Inhale con suavidad con el tubo de respiración todavía conectado a la válvula para control de aire. Ha logrado un

ajuste adecuado, si siente que la pieza facial se colapsa un poco y se pega a su cara sin ninguna fuga entre la

cara y la pieza facial.

3. Para combinación de línea de aire dual con cartuchos y ltros anexos, realice una revisión de sello como se

indica en las instrucciones del cartucho o ltro correspondiente.

4. Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la

tensión de las bandas elásticas para eliminar la fuga.

NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.

REMOCIÓN DEL RESPIRADOR

1. Aoje bien las seis bandas para la cabeza al levantar los broches.

2. Quítese el respirador al jalar las bandas sobre la cabeza.

PRUEBA DE AJUSTE

La efectividad de un respirador se reducirá si no se logra el ajuste correcto. Por lo tanto, debe realizar una prueba

de ajuste cuantitativa o cualitativa antes de asignar el respirador.

NOTA: La prueba de ajuste es un requerimiento de OSHA,CSA y BMOL.

Prueba cuantitativa de ajuste

La prueba cuantitativa de ajuste (QNFT) puede realizarse con un Equipo para prueba de ajuste 3M™ 601 y Filtros

P100 42 CFR 84, como los Filtros para partículas P100 3M™ 2091 ó 7093.

Prueba cualitativa de ajuste

La prueba cualitativa de ajuste (QLFT) con el Equipo de prueba cualitativa de ajuste 3M™ FT-10 o FT-30 puede

realizarse con cualquiera de los ltros para partículas 42 CFR 84 aprobados por el NIOSH.

La prueba de ajuste se debe realizar con el cartucho, cánister, ltro o combinación más pesada que utilizará el

usuario en su ambiente laboral. También se debe realizar la prueba de ajuste de los respiradores al usar todo

el equipo de protección personal (PPE) que utilizará en el ambiente ocupacional que pueda afectar el ajuste del

respirador (por ejemplo, capuchas, cascos, gafas de seguridad, protectores auditivos, etc.).

NOTA: Para mayores informes respecto a la prueba de ajuste consulte el sitio o contacte al ServicioTécnico de PSD

de 3M en EUA al 1-800-243-4630 o contacte a 3M en su país. En Canadá llame al 1-800-267-4414. En México

llame al 01-800-712-0646. En Brazil llame al 0800-050705.

INSPECCIÓN, LIMPIEZA Y ALMACENAMIENTO

Procedimiento de inspección

Revise el respirador antes de cada uso para asegurarse que está en buenas condiciones de operación. Antes de

cada uso debe remplazar cualquier parte dañada o defectuosa. No entre en el área contaminada si el respirador

tiene alguna parte dañada o defectuosa. Puede basarse en el siguiente procedimiento como guía.

1. Revise que la pieza facial no tenga grietas, rasgaduras o polvo. Revise que las válvulas de inhalación no estén

distorsionadas, agrietadas o rasgadas.

2. Revise que las bandas para la cabeza estén intactas y tengan buena elasticidad.

3. Revise que todas las partes plásticas no estén agrietadas o se haya aojado; reemplace si es necesario.

4. Quite la cubierta de la válvula de exhalación y revise que la válvula y el asiento de ésta no estén sucios,

distoricionados, agrietados o rasgados.

5. Reemplace si es necesario. Fije la cubierta de válvula antes de su usuo (Fig.19). Revise que el visor no tenga

grietas o algún otro daño. Remplácelos si es necesario.

Limpieza y mantenimiento

Se recomienda limpiar el respirador después de cada uso.

WADVERTENCIA

No limpie el respirador con solventes. Limpiar el respirador con solventes puede degradar los componentes

de éste y reducir su efectividad. Antes de cada uso,revise los componentes del respirador para asegurar las

condiciones adecuadas de funcionamiento. No hacerlo puede ocasionar enfermedad o incluso la muerte.

1. Quite los cartuchos, ltros y tubos de respiración. Si es necesario,también debe quitar el adaptador central, el

visor y sello facial.

2. Con excepción de los ltros y cartuchos, limpie la pieza facial al sumergir en solución de limpieza con agua

tibia, sin que ésta exceda 49ºC (120ºF), y talle con un cepillo suave hasta que quede limpia. Si es necesario,

agregue detergente neutron. No use limpiadores que contengan lanolina u otro aceite.

3. Desinfecte la pieza facial al humedecerla en una solución con amoníaco cuaternario o hiprcloruro de sodio

(30mL [1oz] de blanqueador doméstico en 7.5 L [2 galones] de agua) u otro desinfectante.

4. Lave en agua fresca y tibia, y deje secar al aire en una atmósfera no contaminada.

5. Antes de cada uso debe revisar los componentes del respirador.Debe desechar o reparar los respiradores que

tengan cualquier componente dañado o deteriorado.

6. Debe almacenar el respirador limpio lejos de áreas contaminadas.

INSTRUCCIONES PARA REEMPLAZO DE PARTES

Antes de cada uso debe revisar los componentes del respirador.Antes de usar el equipo, reemplace las partes

desgastadas o deterioradas con partes nuevas.

Visor 3M™ 7884

Debe revisar que el visor no tenga grietas o esté rayado. Remplácelo si es necesario. Remplace como se indica a

continuación: Retire los dos tornillos en ambos lados del visor con un desarmador Phillips, qutie el marco superior e

inferior del visor y retírelo. Para volver a ensamblar, primero alinee el centro del lente con la línea central de la pieza

facial. El centro del visor está marcado con dos líneas pequeñas, una en la parte central superior y otra en la parte

central inferior del visor.Coloque el visor en la pieza facial y luego vuelva a anexar el marco del visor. Reemplace los

dos tornillos centrales y apriételos.

Cubierta de válvula de exhalación 7918 y válvula de exhalación 7283 3M™

Retitre la Cubierta de válvula de exhalación 3M™ 7918 al levantarla de las dos puntas en cada lado de la abertura

central y deslícelas hacia abajo. Retire la válvula de exhalación al tomarla y jalarla de las orillas. Reemplace la

válvula de cuando esté torcida, distorsionada, cortada o si no está bien asentada.Reemplace la válvula al empujarla

hacia el poste de la válvula de exhalación.

Kit de diafragma para comunicación 3M™ 7895

Retire la copa nasal. Con la herramienta para sacar el diafragma, gire el anillo sujetador de éste en sentido contrario

a las manecillas del reloj y sáquelo. Saque el diafragma de la pieza facial empujándolo desde abajo con el extremo

de borrador de un lápiz o un objeto similar. Revise que el empaque del diafragma para comunicación no esté

dañado o deformado. Para reemplazar el diafragma, siga estos pasos en reversa.

NOTA: El patrón de rejilla con muesca en el centro debe ser visible desde el interior del respirador.

Conector DIN removible 3M™ 7886

Sostenga la parte interior del segur del conector,tome el exterior del conector y gire en sentido contrario a las

manecillas del reloj para retirarlo. Para reemplazar el conector, presione la sección interior en la pieza facial hasta

que el extremo de las roscas salga con el exterior de la pieza facial, luego atornille en la pieza exterior al girar en

sentido de las manecillas del reloj.

Válvulas de inhalación 3M™ 7282

Tome las orillas de la válvula y jálelas del poste de plástico.Reemplace la válvula cuando esté torcida,

distorsionada, cortada o si no está bien asentada. Si el lugar de asentamiento de la válvula está dañado,reemplace

el conector DIN removible 7886.

Empaque de entrada de aire 3M™ 7999

Retire el empaque de la base de abertura de la entrada de aire. Reempalce el emapque si está torcido,

distorcionado, cortado o si no puede volverlo a ensamblar en la entrada de aire. Para reemplazar, coloque el

empaque de mod que el corte saliente pequeño en el empaque quede mirando hacia el visor.Empueje la ranura del

empaque en la barra de pla´stico y coloque el empaque.

Empaques del puerto de inhalación 3M™ 7887

Retire los empaques de cada lado de la pieza facial. Reemplace lso empaques si están torcidos, distorcionados,

cortados o dañados. Reempalce un empaque en cada lado de la pieza facial.Asegúrese que el empaque quede

plano y asentado correctamente.

Válvulas de copa nasal 3M™ 7882

Las válvulas de la copa nasal vienen como un Ensamble completo de Válvula de copa nasal 3M™ 7882. Retire las

válvulas si se tuerce, desgastan o dañan. Reemplace las válvulas en la copa nasal,de tal modo que el poste apunte

lejos de la nariz.

Reemplazo de Empaque de puerto de inhalación 3M™ 6895

Reemplace el empaque si está torcido, distorcionado, agrietado o dañado.

NOTA para cumplimiento en Brasil:

NOTA:

1. En Brasil, de acuerdo con el Programa de Protección Respiratoria de la Secretaría del trabajo, no use cuando

las concentraciones de los contaminantes sean mayores a 100 veces el límite de exposición permisible en

modo puricador de aire.

2. No use el producto en atmósferas decientes o demasiado de oxígeno.

3. Almacenamiento, transporte y cuidado:Almacene en un área limpia y seca, lejos de contaminantes y

temperaturas o humedad extremas.

4. Los componentes de este respirador están hechos de materiaels que no se espera causen daños a la salud.

5. Es necesario tener cuidado espsecial al usar este producto en atmósferas explosivas.

6. En Brasil, no use respiradores puricadores de aire forzado si el ujo de aire es menor a 4 cfm (120 lpm)

para piezas faciales de ajuste apretado o 6 cfm (170 lpm) para capuchas y/o cascos.

Fecha de manufactura del producto

Las partes del producto muestras marcas con información de la fecha de manufactura, en el ejemplo a

continuación se describe su lectura:

Código de fecha: 9o mes 1997 (09/97)

PARA OBTENER MÁS INFORMACIÓN

En Estados Unidos:

Internet: www.3M.com/PPESafety

Internet: www.3m.com.mx/saludocupacional

O llame a 3M en su localidad.

INFORMAÇÕES GERAIS DE SEGURANÇA

Indicações de Uso

Os Respiradores Peças Faciais Inteiras 3M™ Série 7000 são aprovados pelo NIOSH e projetados para ajudar a

fornecer proteção respiratória contra certos contaminantes suspensos no ar quando usados de acordo com todas

as instruções e limitações e normas de saúde e segurança aplicáveis.

Os Respiradores Peças Faciais Inteiras 3M™ Série 7000 atendem os requisitos da norma ANSI Z87.1-2003, para

alto impacto, para proteção da face e dos olhos. Estes produtos ajudam a fornecer proteção limitada aos olhos e

face contra partículas volantes.

WADVERTÊNCIA!

Este respirador ajuda a proteger contra certos contaminantes suspensos no ar.O mau uso

pode resultar em enfermidade ou morte. Para o uso adequado, consulte seu supervisor, leia

as Instruções de Uso, ou entre em contato com com a 3M nos Estados Unidos, 1-800-243-4630.

No Canadá, ligue para o Serviço Técnico no 1-800-267-4414. No Brasil ligue para o Disque

Segurança: 0800-0550705.

Estas Instruções de Uso fornecem informações sobre o uso das peças faciais somente. As Instruções de Uso

fornecidas em cada um dos sistemas ltrantes/suprimento de ar aprovados pelo NIOSH contém outras informações

importantes. Deixar de seguir as Instruções de Uso para os sistemas ltrantes/suprimento de ar poderá resultar

em enfermidades ou morte.

Quando no modo suprimento de ar,o empregador deverá fornecer ar respirável que atenda pelo menos aos

requisitos da especicação Grau D, conforme descrito na Compressed Gas Association Commodity Specication

G-7.1-1997, nos Estados Unidos. No Canadá,sistemas respiratórios devem ser supridos com ar de qualidade

que atendam pelo menos aos requerimentos da Norma CSA Z180.1. Não seguir estas indicações pode causar

doenças ou morte.

No Brasil, sistemas de suprimento de ar devem fornecer ar que atenda aos requisitos da ANSI Z86.1-1989/CGA

G-7.1, ar respirável Grau D.

Advertência

Este produto contém látex de borracha natural, que poderá provocar reação alérgica.

INSTRUÇÕES DE USO E LIMITAÇÕES

Importante

Antes de usar este produto o usuário deverá ler e entender estas Instruções de Uso. Guarde essas Instruções de

Uso para referência.

Usar para

Proteção respiratória contra certos contaminantes presentes no ar de acordo com as aprovações NIOSH nos

Estados Unidos, limitações da OSHA, requerimentos da norma CSA Z94.4 no Canadá,outras regulamentações

aplicáveis e as instruções 3M. No Brasil siga o Programa de Proteção Respiratória do Ministério do Trabalho.

Não usar para

Não usar quando as concentrações dos contaminantes se apresentarem imediatamente perigosas à vida e à

saúde, quando forem desconhecidas ou quando as concentrações ultrapassam em 10 vezes o limite de exposição

permissível (PEL) no modo puricador de ar com ensaio de vedação qualitativo, 50 vezes o PEL no modo puricador

de ar com ensaio de vedação quantitativo, 1000 vezes no modo puricador de ar motorizado ou modo suprimento

de ar,ou de acordo com regulamentações especícas da OSHA, ou outras regulamentações governamentais locais

aplicáveis, o que for menor.

No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho, não use quando as

concentrações de contaminantes forem maiores que 100 vezes o limite de exposição no modo puricador de ar.

Instruções de Uso

1. Deixar de seguir todas as instruções e limitações do uso deste respirador e/ou deixar de usar este respirador

durante todo o tempo de exposição poderá reduzir a ecácia do mesmo e resultar em enfermidade ou morte.

2. Antes de utilizar este respirador,deverá ser implantado um programa escrito de proteção respiratória atendendo

todos os requisitos governamentais locais. Nos Estados Unidos os empregadores devem atender os requisitos

da OSHA 29 CFR 1910.134, que incluem avaliação médica, treinamento e ensaio de vedação,além das

normas OSHA aplicáveis a substâncias especícas. No Canadá, seguir as recomendações da CSA Z94.4 e/ou

requerimentos aplicáveis pela jurisdição local, conforme apropriado. No Brasil, siga o Programa de Proteção

Respiratória do Ministério do Trabalho.Quando no modo suprimento de ar, o empregador deverá fornecer ar

respirável que atenda pelo menos os requisitos da especicação Grau D, conforme descrito na Compressed Gas

Association Commodity Specication G-7.1-1997. No Canadá, sistemas respiratórios devem ser supridos com

ar de qualidade que atendam pelo menos os requerimentos da Norma CSA Z180.1.

3. Os contaminantes que podem ser perigosos para a sua saúde incluem aquelas substâncias não visíveis a olho nu.

4. Abandone a área contaminada imediatamente e consulte seu supervisor se ocorrer tontura, irritação, ou outro

incômodo.

5. Guarde o respirador em um lugar afastado de áreas contaminadas quando não estiver sendo usado.

6. Descarte produtos usados de acordo com regulamentos pertinentes.

No Brasil, sistemas de suprimento de ar devem fornecer ar que atenda aos requisitos da ANSI Z86.1-1989/CGA

G-7.1, ar respirável Grau D.

Limitações de uso

1. Este respirador não fornece oxigênio quando utilizado no modo puricador de ar.Não utilize em atmosferas

contendo menos que 19,5% de oxigênio.

2. Não use quando as concentrações dos contaminantes são imediatamente perigosas à vida e a saúde, são

desconhecidas, ou excedam 10 vezes o limite de exposição permissível (PEL) para uso no modo puricador de

ar com ensaio de vedação qualitative, 50 vezes o limite de exposição ocupacional no modo puricador de ar

com ensaio de vedação quantitativo ou 1000 vezes o limite de exposição permissível no modo puricador de

ar motorizado ou suprimento de ar ou de acordo com padrões especícos da OSHA ou outras regulamentações

governamentais locais aplicáveis, aquele que for o menor.

3. Não altere, abuse, ou faça mau uso deste respirador.

4. Não use o respirador sobre a barba ou outro pêlo facial ou em condições que impeçam uma boa vedação entre

o rosto do usuário e o respirador.

No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho, não use quando as

concentrações de contaminantes forem maiores que 100 vezes o limite de exposição no modo puricador de ar.

Limitações do Tempo de Uso

1. Se o respirador se danicar,deixe a área contaminada imediatamente e substitua o respirador.

2. Troque os ltros de acordo com as Limitações deTempo de Uso para ltros. (Veja as Instruções de Uso do ltro).

3. Troque os cartuchos de acordo com um calendário estabelecido de troca,ou antes, se for detectado algum odor,

gosto ou irritação derivados dos contaminantes.

Precauções e limitações do NIOSH

Devem ser aplicadas as seguintes restrições. Consulte a Etiqueta de Aprovação do NIOSH.

A - Não usar em atmosferas que contenham menos de 19,5 por cento de oxigênio.

B - Não usar em atmosferas que representem um perigo imediato para a vida ou a saúde.

C - Não exceder as concentrações máximas de uso estabelecidas pelas normas regulatórias.

D - Os respiradores de linha de ar podem ser utilizados só quando estiverem abastecidos com ar respirável que

cumpra com os requerimentos da Compressed Gas Association (CGA) G-7.1 grau D ou de qualidade superior.

E - Use somente dentro dos limites de pressão e comprimentos de mangueiras especicados.

F - Não usar os puricadores de ar forçado se o uxo de ar for inferior a quatro cfm (115 lpm) para máscaras com

vedação facial ou seis cfm (170 lpm) para capuzes e/ou capacetes.

G - Se o uxo de ar for cortado, trocar para ltro e/ou cartucho ou cilindro e sair imediatamente para o ar puro.

H - Siga um procedimento de troca de cartuchos estabelecido ou observe o Indicador de Fim de Vida Útil (ESLI) para

assegurar que os cartuchos estejam sendo substituídos antes do nal de sua vida útil.

J - O uso inadequado ou a má manutenção deste produto pode causar enfermidade ou morte.

L - Siga as Instruções de Uso do fabricante sobre troca de cartuchos e/ou ltros.

M -Todos os respiradores aprovados devem ser selecionados, ajustados, utilizados e mantidos,de acordo com os

regulamentos MSHA, OSHA e outros regulamentos governamentais que sejam aplicáveis.

N - Nunca substituir, modicar, acrescentar nem omitir peças. Usar somente as peças de substituição exatas na

conguração especicada pelo fabricante.

O - Consulte as Instruções de Uso e/ou os manuais de manutenção para obter informação sobre o uso e

manutenção destes respiradores.

P - O NIOSH não avalia os respiradores para uso como máscaras cirúrgicas.

S - Aplicam-se Instruções de Uso especiais ou importantes e/ou limitações de uso especícas. Consulte as

instruções antes de colocar.

S - Instruções de Uso especiais ou críticas

Os Cartuchos com Indicadores de Vida Útil para Vapor Orgânico 3M™ (6001i e 60921i) e Cartuchos paraVapor

de Mercúrio (6009S e 60929S) são equipados com Indicador passivo 3M™ de Fim de Vida Útil (ESLI). O indicador

deve ser prontamente visto ao usar o respirador.Se você não puder ver prontamente o ESLI, use um espelho para

observar o ESLI, conte com a ajuda de um colega de trabalho que possa ver o ESLI, ou vá para uma área limpa,

remova o respirador e veja o ESLI. Não cone unicamente no ESLI de vapor orgânico, a menos que seu

empregador tenha determinado que é apropriado para seu local de trabalho. Veja as Instruções de Uso

do 6001i ou 60921i para maiores informações, incluindo as Instruções Especiais com relação ao ESLI. Os

cartuchos para vapor de mercúrio devem ser descartados quando o ESLI mudar para a cor de descarte encontrada

na etiqueta do cartucho de vapor para mercúrio; ou dentro de 30 dias da abertura da embalagem; ou quando o

ESLI ca sujo ou danicado; ou quando odores de vapores ou gases se tornarem perceptíveis; ou de acordo com a

vida útil do cloro, o que ocorrer primeiro. O vapor de mercúrio não tem odor.

Para montar a Traquéia Dupla para Linha de Ar 3M™ com os cartuchos/ltros 3M™, as válvulas de inalação da

peça facial devem ser removidas.

Se a peça facial for para o uso no modo puricador de ar (sem o uso de traquéias SA-1600 ou SA-2600), as

válvulas de inalação devem estar instaladas na peça facial antes do uso.

O Conjunto da Copa nasal 7881S ou 7981S da 3M™ deve ser utilizado com Peça Facial Inteira Série 7000, exceto

para os Sistemas Puricadores Motorizados.

Aprovações e Seleção de Cartucho e Filtro

Antes de usar qualquer um destes produtos, o usuário deve ler as informações de uso especíco, limitações de

uso e informações de advertência nas Instruções de Uso e embalagem do produto, ou ligue para o Serviço Técnico

PSD da 3M no número 1-800-243-4630. No Canadá, ligue para o Serviço Técnico no número 1-800-267-4414.

No Brasil ligue para 0800-0550705. Não ultrapassar as concentrações máximas de uso, estabelecidas pelos

orgãos regulamentadores locais. Cartuchos/ltros são aprovados para uso em conjunto com os Respiradores Peças

Faciais Inteiras 3M™ e 7800S (P), 7800S (M) ou 7800S (G). Para obter informações sobre as aprovações do NIOSH,

verique as etiquetas de aprovação NIOSH que acompanham as Peças Faciais.

LISTA DE PRODUTOS

Peças de Reposição, Filtros,Cartuchos Químicos ou Acessórios para Linha de Ar

do Respirador Peça Facial Inteira 3M™ 7800S

Respirador 3M™ Facial Inteira

As peças faciais não incluem ltros, cartuchos químicos, retentores nem acessórios para linhas de ar.

Número Descrição Cor do Botão (7989)

7800S (S) silicone, pequenal vermelho

7800S (M) silicone, média amarelo

7800S (L) silicone, grande verde

Número Descrição

7884 (a) Visor

7914 (b) Abraçadeira

7916 (c) Conjunto da cavidade de exalação

7999 (d) Anel de vedação da entrada de ar

7890 (e) Plugue para peça facial

7283 (f) Válvula de exalação

7918 (g) Cobertura da válvula de exalação

7893S (h) Tirante para a cabeça - silicone

7886 (i) Conector DIN removível

7887 (j) Anel de vedação da entrada de inalação

701 (k) Adaptador de cartucho/ltro para cartuchos Série 6000 ou para ltros Série 2000 da 3M™

6895 (l) Anel de vedação de inalação (incluída no 701)

(m) Filtros Série 2000 da 3M™

(n) Filtros Série 6000 da 3M™

7881S (o) Conjunto da copa nasal, silicone (inclui o conjunto da válvula da copa nasal 7882), ou

7981S Conjunto da copa nasal, silicone, pequeno (inclui o conjunto da válvula da copa nasal 7882)

Peças e Acessórios 3M™

Número

Não Ilustrado

Descrição

601 Adaptador para ensaio de vedação (para ensaio quantitativo de vedação com os Filtros

2091 ou 7093 da 3M™)

7282 Válvula de inalação

7882 Conjunto da válvula da copa nasal

7883 Conjunto da jugular para o queixo

7885 Kit da moldura para o visor

7894 Moldura e suporte de óculos em caixa plástica

7895 Kit de diafragma de voz (inclui diafragma, anel de vedação, anel retentor, suporte)

7899-25 Filme protetor (pacote 25)

7899-100 Cobertura do visor (100 Peças)

7915 Vedação da face feita com material Tychem®QC

7925 Suporte para lente de grau

7986 Filme protetor escurecido (pacote 25)

7989 Botões

7990 Visor para lente de solda

7991 Conjunto de lentes eletrônicas

7993 Protetor para soldador

Tychem® é uma marca registrada da E.I. du Pont de Nemours and Company.

Aviso

Deixar de descartar corretamente cartuchos, ltros ou respiradores contaminados por materiais perigosos

poderá provocar dano ambiental. O manuseio, transporte,descarte de cartuchos, ltros ou respiradores usados

deverão seguir todas as normas e leis federais, estaduais e locais.

Filtros 3M™ Série 2000, Filtros 3M™ 7093/7093C e Adaptador 3M™ 502

(É necessário Cartucho/Adaptador de Filtro 701 da 3M™. Pode ser usado também com o Adaptador 502 da

3M™ como ltro mecânico dos Cartuchos 3M™ Série 6000).

Número Descrição

502 Adaptador de Filtro para Série 2000 ou Filtros 7093/7093C da 3M™

2071 Filtro P95 contra partículas

2076HF Filtro P95 contra partículas, uoreto de hidrogênio, com alívio para gás ácido1

2078 Filtro P95 para partículas, recomendado pela 3M para proteção contra ozônio2e alívio

para gás ácido e vapor orgânico1

2091 Filtro P100 contra partículas

2291 Filtro Avançado P100 contra partículas

2096 Filtro P100 contra partículas, com alívio para gás ácido1

2296 Filtro Avançado P100 contra partículas, com alívio para gás ácido1

2097 Filtro P100 para partículas, recomendado pela 3M para proteção contra ozônio2e alívio

para vapor orgânico1

2297 Filtro Avançado P100 para partículas, recomendado pela 3M para proteção contra ozônio2

e alívio para vapor orgânico1

7093 Filtro P100 contra partículas

7093C Filtro P100 contra partículas, uoreto de hidrogênio, com alívio para vapor orgânico e gás

ácido1

1Recomendado pela 3M para alívio contra baixas concentrações de gás ácido ou vapores orgânicos. Alívio para

baixas concentrações refere-se a concentrações que não excedam os limites de exposição OSHA PEL ou limites

de exposição aplicáveis, os que forem menores. Não utilize para proteção respiratória contra gás ácido/vapores

orgânicos.

2Recomendado pela 3M para proteção contra ozônio até 10 vezes os limites da OSHA PEL ou limites de exposição

ocupacional aplicáveis pelo governo, o que for menor.

NOTA: não aprovado pelo padrão NIOSH para uso contra ozônio.

Filtros, Adaptador e Retentor 3M™

(Usar com Cartuchos 3M™ Série 6000 e Retentor de Filtro 3M™ Série 501)

Número Descrição

501 Retentor para Filtros 5N11 e 5P71 da 3M™

603 Adaptador para Filtros 5N11, 5P71 com Retentor para Filtros 501

5N11 Filtro contra partículas N95

5P71 Filtro contra partículas P95

No Brasil, o ltro 5935BR pode ser usado com o Adaptador para Filtros 603 e o Retentor para Filtros 501 na

peça facial inteira 3M™ Série 7000.

Cartuchos 3M™ Série 6000

(É necessário cartucho/adaptador de ltro 3M™ 701)

Número Descrição Aprovado pelo NIOSH para proteção respiratória contra

os contaminantes a seguir até dez vezes o limite de

exposição com ensaio de vedação qualitativo, até

cinquenta vezes o limite de exposição pelo ensaio

de vedação quantitativo e até 1000 vezes o limite de

exposição no modo motorizado ou suprimento de ar

6001 Vapor orgânico Certos Vapores Orgânicos

6001i Vapor Orgânico com Indicador de

Fim de Vida Útil Certos vapores orgânicos

6002 Gás ácido Gás cloro, cloreto de hidrogênio, e dióxido de enxofre ou

dióxido de cloro ou sulfeto de hidrogênio

6003 Vapor orgânico/gás ácido Certos vapores orgânicos, gás cloro, cloreto de hidrogênio, e

dióxido de enxofre ou dióxido de cloro ou sulfeto de hidrogênio

6004 Amônia e metilamina Amônia e metilamina

6005 Formaldeído e vapor orgânico Formaldeído e certos vapores orgânicos

6006 Multigases Certos vapores orgânicos,gás cloro, cloreto de hidrogênio,

dióxido de cloro, dióxido de enxofre, amônia,metilamina,

formaldeído, uoreto de hidrogênio, ou sulfeto de hidrogênio

6009S Vapor de Mercúrio/Dióxido de

Enxofre/Gás Cloro Vapor de Mercúrio, dióxido de enxofre ou gás cloro

60921 Vapores Orgânicos/P100 Certos vapores orgânicos e partículas

60921i Vapor Orgânico com Indicador de

Fim de Vida Útil/P100 Certos vapores orgânicos e partículas

60922 Gás Ácido/P100 Gás cloro, cloreto de hidrogênio, e dióxido de enxofre ou

dióxido de cloro ou sulfeto de hidrogênio e partículas

60923 Vapor Orgânico/Gás Ácido/P100 Certos vapores orgânicos, gás cloro, cloreto de hidrogênio, e

dióxido de enxofre ou dióxido de cloro ou sulfeto de hidrogênio

e partículas

60924 Amônia/Metilamina/P100 Amônia e metilamina e partículas

60925 Formaldeído/Vapor Orgânico/

P100 Formaldeído e certos vapores orgânicos e partículas

60926 Multigás/Vapor/P100 Certos vapores orgânicos, gás cloro, cloreto de hidrogênio,

dióxido de cloro, dióxido de enxofre, amônia,metilamina,

formaldeído, uoreto de hidrogênio, ou sulfeto de hidrogênio

e partículas

60928 Vapor Orgânico/Gás Ácido/P100 Certos vapores orgânicos, gás cloro, cloreto de hidrogênio, e

dióxido de enxofre ou uoreto de hidrogênio e partículas1

60929S Vapor de Mercúrio/Dióxido de

Enxofre/Gás Cloro/P100 Vapor de Mercúrio, dióxido de enxofre ou gás cloro e partículas

1Recomendado pela 3M para uso contra brometo de metila ou radioiodo até 5 ppm com substituição diária de cartucho.

NOTA: Não aprovado pelo NIOSH para uso contra brometo de metila ou radioiodo.

Cartucho e Canister 3M™ para Emergência

Número Nome do Produto Descrição

450 -02-11R 06 Canister CP3N Alfa clorocetofenona (CN), orto clorobenzilideno malonitrilo

(CS) e P100

FR-64 Cartucho Certos vapores orgânicos, cloro, ácido clorídrico, dióxido de

cloro, dióxido de enxofre, amônia, metilamina, formaldeído,

uoreto de hidrogênio, sulfeto de hidrogênio, alfa

clorocetofenona (CN), orto clorobenzilideno malonitrila (CS)

ou fosna; e P100

Vida Útil de Cartuchos Químicos 3M™ e Filtros 3M™ para Partículas

Os Cartuchos Químicos 3M™ Série 6000 devem ser usados antes da data de validade expressa na embalagem

do cartucho. A vida útil destes cartuchos dependerá da atividade do usuário (taxa de respiração); tipo especíco,

volatilidade e concentração dos contaminantes; e condições ambientais tais como umidade, pressão e temperatura.

Os cartuchos devem ser substituídos de acordo com o nal do indicador de vida útil (ESLI), programa estabelecido

de troca, regulamentações, ou antes se for detectado cheiro,gosto ou irritação por contaminantes.

Os ltros devem ser trocados quando se apresentarem danicados, entupidos ou quando ocorrer um aumento

signicativo da resistência a respiração. Os ltros da série N não devem ser utilizados em ambientes onde existe a

presença de aerossóis oleosos. Os ltros da série R podem car limitados a 8 horas de uso contínuo ou intermitente

se houver presença de aerossóis oleosos. Em ambientes que contenham só este tipo de aerossóis, os ltros da

série P devem ser trocados depois de 40 horas de uso ou após 30 dias, o que ocorrer primeiro.

INSTRUÇÕES DE MONTAGEM

O Respirador Peça Facial inteira 3M™ 7800S pode ser usado em diferentes congurações. Pode ser utilizado como

um puricador com pressão positiva ou negativa, ou em sistemas com suprimento de ar.As seguintes instruções

de montagem são aplicáveis aos puricadores com pressão negativa, aos sistemas com suprimento de ar, ou

puricador de ar motorizado. As instruções de montagem de respiradores tipo Puricadores de Ar Motorizados são

diferentes das instruções de montagem de sistemas de Linha de Ar.Estas instruções de montagem estão incluídas

nos respiradores tipo Puricadores de Ar Motorizados e sistemas de Linha de Ar.

Puricador de Ar Motorizado (Powered Air-Purifying Respirator - PAPR)

– PAPR motorizado GVP 3M™,com Traquéia GVP-123 3M™

Respiradores de Suprimento de Ar

– 3M™ Linha de ar com Traquéia Dupla

– Reguladores de Vazão 3M™ - Fluxo Contínuo

Pressão negativa

– Cartucho de Emergências FR-64 3M™ e Canister CP3N (Instalação Frontal)

– 3M™ Série 2000 e Filtros 7093/7093C e Cartuchos Série 6000 (Instalação Lateral)

Conjunto Puricador de Ar 3M™

A Peça Facial é pré-montada com Adaptadores 3M™ 701, de Cartuchos e Filtros. Quando o adaptador de cartucho/

ltro 701 é utilizado, os ltros/cartuchos do encaixe baioneta podem ser diretamente acoplados à peça facial.

Filtros 3M™ Série 2000 e 7093/7093C

Filtros 3M™ Série 2000 e 7093/7093C podem ser acoplados diretamente aos adaptadores 701 de cartucho/ltro.

1. Alinhe a abertura do ltro com o suporte para ltro na peça facial.

2. Gire o ltro no sentido horário até que esteja rmemente assentado e não possa ser girado (Fig. 1).

3. Repita para o segundo ltro.

Cartuchos 3M™ Série 6000

Os Cartuchos 3M™ Série 6000 podem ser xados diretamente aos Adaptadores de Cartuchos/Filtros 701 da 3M™.

1. Alinhe o encaixe do cartucho com a pequena saliência da baioneta e pressione para juntá-los.

2. Gire o cartucho no sentido horário até parar (1/4 de volta).

3. Repita com o segundo cartucho (Fig. 2 e 3).

4. Solte as porcas do adaptador e coloque o cartucho na posição desejada.

5. Segure o cartucho na posição e ajuste as porcas.

OBSERVAÇÃO: Se os Cartuchos de Vapor de Mercúrio 6009 ou 60929 da 3M™ estiverem sendo utilizados,

posicione o cartucho na posição que permita boa visibilidade do Indicador de Fim de Vida Útil (ESLI). Se o usuário

não puder visualizar o ESLI, não use em exposições a vapores de mercúrio.

Montagem de ltro (para Filtros 5N11 e 5P71 da 3M™)

1. Coloque o ltro no Retentor 501 da 3M™ de forma que o lado impresso do ltro que voltado para o cartucho.

2. Pressione o retentor sobre o cartucho. Ele deverá prender-se com segurança.Quando estiver corretamente

instalado, o ltro deverá cobrir completamente a parte frontal do cartucho (Fig. 4).

3. Para substituir o ltro mecânico, retire o retentor puxando a alça.

Conjunto Adaptador 502 da 3M™

1. Alinhe o adaptador sobre o cartucho. Ajuste a presilha frontal apertando a parte da frente do cartucho no

adaptador, colocando os polegares de ambas as mãos em cima do adaptador e os outros dedos na parte

inferior do cartucho (Fig. 5).

2. Encaixe o prendedor de trás apertando a parte posterior do cartucho e o adaptador conjuntamente usando as

mesmas posições da mão. Deve ser ouvido um estalo à medida que cada encaixe for engatado (Fig. 6).

3. Coloque o ltro no suporte do ltro, gire no sentido horário um quarto de volta até que esteja rmemente

assentado e o ltro não possa mais girar.Repita para o segundo ltro.

OBSERVAÇÃO: O conjunto adaptador 3M™ 502 não deverá ser removido ou reutilizado depois de encaixado

nos Cartuchos 3M™ Série 6000, não foi desenvolvido para ser reutilizado. A remoção ou reutilização

poderá resultar em vazamento, super exposição, enfermidade ou morte.

Filtros 3M™ Série 2000 e 7093/7093C com Adaptador de Filtro 3M™ 502

Coloque o ltro sobre o assento de modo que se obtenha um contato homogêneo com o anel vedador. Girar um

quarto de volta no sentido horário, girar até que esteja assentado rmemente e que o ltro não possa mais ser

girado. Repita o procedimento para o segundo ltro.

OBSERVAÇÃO: Uma vez instalado em um Cartucho 3M™ Série 6000, o conjunto adaptador 502 não pode

ser removido ou reutilizado. A remoção ou reutilização poderá resultar em vazamento, super exposição,

enfermidade ou morte.

Montagem do Adaptador 603 com os Filtros 5N11 ou 5P71

1. Alinhe o encaixe do adaptador 603 com a marca na peça facial conforme mostrado (Fig 7).

2. Gire o adaptador 1/4 de volta no sentido horário até parar. Para remover o adaptador, gire 1/4 de volta no

sentido anti-horário (Fig. 8).

3. Coloque o ltro no Retentor 501 da 3M™ de forma que o lado impresso do ltro que voltado para o adaptador

603. Pressione o retentor sobre o adaptador e assegure-se de que a selagem do ltro esteja livre de falhas (Fig. 9).

No Brasil, o Filtro 5935BR usado com o adaptador 603 é montado seguindo os mesmos procedimentos que o

5N11 e o 5P71.

Montagem de Cartucho de Emergência e Canister 3M™

Instruções de Uso importantes a respeito da adequada utilização e das limitações de uso estão incluídas com o

Canister 3M™ CP3N 450-02-11R06 e com o Cartucho 3M™ FR-64. Remover os Adaptadores de Cartucho/Filtro

701 da peça facial. Antes de instalar o canister/cartucho,assegure-se de que a arruela de vedação esteja instalada

e em boas condições. Rosqueie o canister/cartucho de emergências no Adaptador do Bocal DIN e aperte com

pressão moderada.

Nas entradas restantes, verique se os anéis vedadores foram instalados adequadamente e que não estejam

empenados ou rasgados. Fixar rmemente os Plugues 3M™ 7890 sobre os anéis de vedação.

Montagem do Motorizado 3M™ GVP

Rosquear o cotovelo da traquéia 3M™ GVP-123 à entrada central DIN da peça facial. O usuário deverá seguir as

Instruções de Uso fornecidas com o conjunto Motorizado GVP.

Sistemas de Suprimento de Ar 3M™

WADVERTÊNCIA!

Seu empregador deve fornecer ar respirável que atenda no mínimo aos requisitos da especicação de ar

respirável Grau D, conforme descrito na Compressed Gas Association Commodity Specication G-7.1-1997, nos

Estados Unidos. No Canadá, sistemas respiratórios devem ser supridos com ar de qualidade que atenda pelo

menos os requerimentos da Norma CSA Z180.1. Não seguir estas indicações pode causar doenças ou morte.

No Brasil, sistemas de suprimento de ar devem ser fornecidos com ar que atenda aos requisitos da

ANSI Z86.1-1989/CGA G-7.1, para ar respirável Grau D.

Conjunto de Linha de Ar/Puricador de Ar 3M™

Se necessário, xar Cartuchos/Filtros 3M™ Série 2000 ou 6000, de acordo com as instruções anteriores.Se não

forem necessários cartuchos/ltros, remover os Adaptadores 701. Parafuse os Plugues Faciais 7890 da 3M™ em

ambos os lados da peça facial.

Montagem da Traquéia 3M™ W-3188

1. Remova o Plugue 7890 da Peça Facial Inteira 3M™ e parafuse o Adaptador 3M™ W-3187 na abertura central

(Fig. 10).

2. Acople a Traquéia 3M™ W-3188 ao adaptador (Fig. 11).

3. Acople a Traquéia 3M™ W-3188 à válvula reguladora de ar (Fig. 11).

4. Revise se todas as conexões estão bem seguras. Para mais informações, consulte as Instruções de Uso

incluídas nas válvulas reguladoras de ar.

Montagem da Traquéia 3M™ W-3264

1. Remova o Plugue 7890 da Peça Facial Inteira e parafuse o Adaptador 3M™ W-3264 na abertura central (Fig. 12).

2. Conecte a outra extremidade da traquéia à válvula reguladora de ar.

3. Revise se todas as conexões estão bem xas antes de cada uso. Para mais informações, consulte as Instruções

de Uso incluídas nas válvulas reguladoras de ar.

Sistemas de linha de ar de traquéia dupla 3M™

Montagem da Linha de Ar 3M™ de Traquéia Dupla

O usuário deve seguir as Instruções de Uso da Linha de Ar de Traquéia Dupla fornecido juntamente com os

Respiradores 3M™ de Suprimento de ar de Traquéia Dupla.

Montagem da Linha de Ar 3M™ de Traquéia Dupla com Cartuchos e/ou Filtros

As versões 3M™ SA-1600 montada frontalmente e SA-2600 montada posteriormente das traquéias duplas

permitem o uso de Cartuchos 3M™ Série 6000 e Filtros 3M™ Série 2000 aprovados pelo NIOSH. Para a listagem

dos cartuchos e ltros aprovados, consulte a bula de aprovação NIOSH incluídas nos kits de adaptadores de

traquéia dupla 3M.

Para montar as Traquéias Duplas 3M™ com os Cartuchos/Filtros 3M™, as válvulas de inalação da peça facial

devem ser removidas.

Se a peça facial for utilizada em módulo puricador de ar (sem o uso das traquéias 3M SA-1600 ou SA-2600), as

válvulas de inalação devem ser substituídas na peça facial antes do uso.

Usando a Combinação de Traquéias Duplas 3M™ sem Cartuchos e/ou Filtros

Para usar a combinação de traquéias duplas 3M SA-1600 e SA-2600 sem cartuchos ou ltros, conecte a Capa de

Baioneta 3M™ 6880 a cada encaixe baioneta montada na traquéia dupla. Quando usado em linha reta,Tipo C,

respirador de suprimento de ar de uxo contínuo, o Fator de Proteção Atribuído é 1000 vezes o limite de exposição

ou o guia de TLV para respiradores com facial inteira.

WADVERTÊNCIA!

Para atendimento dos requisitos do National Institute for Occupational Safety and Health (NIOSH) para uxo de

ar mínimo (4 cfm/115 lpm) e máximo (15 cfm/424 lpm), as válvulas reguladoras de ar aprovadas para o uso

com os Respiradores 3M™ Série 7000 devem ser operadas dentro das faixas de pressão e dos comprimentos

de mangueira estabelecidos nas Instruções de Uso das válvulas reguladoras. Não seguir estas indicações

pode causar doenças ou morte.

No Brasil, a norma NBR 14372 da Associação Brasileira de NormasTécnicas (ABNT) estabelece o mínimo de

120 lpm e o máximo de 280 lpm de uxo de ar para respiratores tipos peça semifacial e facial inteira.

INSTRUÇÕES DE AJUSTE

Devem ser seguidas toda vez que o respirador for usado.

NOTA: Não utilizar com barba ou outros pelos faciais ou outras condições que impeçam uma boa vedação entre

a face e a área de selagem do respirador. Um óculos padrão não pode ser usado com os respiradores do tipo

facial inteira. Se for necessário o uso de lentes corretivas utilizar o Suporte para Lente de Grau 3M no interior do

respirador.Para ajudar a manter uma boa vedação entre o rosto e a selagem do respirador, todo cabelo, capuzes,

ou outros equipamentos devem ser mantidos fora da área de selagem do respirador durante todo o tempo.

NOTA: Antes de atribuir qualquer respirador para ser usado em uma área contaminada,um teste de vedação

qualitativo ou quantitativo deve ser realizado segundo o padrão OSHA 1910.134, ou padrão CSA Z94.4.

Colocação do Respirador

1. Afrouxe totalmente os seis tirantes da cabeça. Com uma mão puxe o cabeço da área de vedação da peça facial.

Posicione o queixo na copa do respirador.Enquanto segura a peça facial posicionada, puxe os tirantes para a

parte de trás da cabeça (Fig. 13).

2. Puxe as extremidades dos seis tirantes, começando pelos tirantes da nuca seguidos pelos tirantes das

têmporas e nalizando com os tirantes da testa. Não aperte demais os tirantes (Fig. 14).

3. Execute um teste de vericação da vedação com pressão positiva e/ou negativa a cada vez que o respirador for

colocado.

VERIFICAÇÃO DE VEDAÇÃO

Verique sempre a vedação do respirador em seu rosto, antes de entrar em uma área contaminada.

Vericação de vedação com pressão positiva

1. Coloque a palma da mão sobre a tampa da válvula de exalação e exale gentilmente (Fig. 15).

2. Se a máscara abaular levemente e não forem detectados vazamentos de ar entre o rosto e a máscara, uma

vedação adequada terá sido obtida.

3. Se for detectado vazamento de ar,reposicione o respirador na face e/ou ajuste a tensão dos tirantes para

eliminar o vazamento.

Se não obtiver uma vedação adequada, NÃO entre na área contaminada. Procure seu supervisor.

Vericação de vedação de pressão negativa

Cartuchos/Filtros 3M™ Série 6000

1. Coloque a palma das mãos de modo a cobrir a face do cartucho ou a área aberta dos retentores do ltro e

inale gentilmente. Se você sentir que a peça facial contraiu levemente e chegou mais perto da sua face sem

vazamentos entre a face e a peça facial, uma vedação apropriada foi obtida (Fig. 16).

2. Se for detectado um vazamento de ar na vedação facial, reposicione o respirador na face e/ou reajuste a tensão

dos tirantes para eliminar o vazamento.

Se não obtiver uma vedação adequada, NÃO entre na área contaminada. Procure seu supervisor.

Filtros 3M Série 2000

1. Coloque os dedos no centro dos ltros, restringindo o uxo de ar dos ltros e respire devagar.Se você sentir que

a peça facial contraiu levemente e chegou mais perto da sua face sem vazamentos entre a face e a peça facial,

uma vedação apropriada foi obtida (Fig. 17).

2. Se for detectado um vazamento de ar na vedação facial, reposicione o respirador na face e/ou reajuste a tensão

dos tirantes para eliminar o vazamento.

Se não obtiver uma vedação adequada, NÃO entre na área contaminada. Procure seu supervisor.

Filtro 7093 da 3M™

1. Utilizando ambas as mãos, pressione ou aperte as tampas do ltro na direção da máscara e inale suavemente.

Se você sentir que a peça facial contraiu levemente e chegou mais perto da sua face sem vazamentos entre a

face e a peça facial, uma vedação apropriada foi obtida (Fig. 18).

2. Se for detectado vazamento de ar na vedação facial, reposicione o respirador em seu rosto e/ou ajuste

novamente a tensão dos tirantes para eliminar o vazamento e verique outra vez a vedação.

Se você não conseguir ajuste satisfatório, NÃO entre na área contaminada. Procure seu supervisor.

Motorizado GVP 3M™

1. Colocar a palma da mão sobre a abertura da traquéia.

2. Inale suavemente. Se você sentir que a peça facial contraiu levemente e chegou mais perto da sua face sem

vazamentos entre a face e a peça facial, uma vedação apropriada foi obtida.

3. Se um vazamento de ar for detectado, reposicione o respirador sobre a face e/ou reajuste a tensão das tiras

elásticas para eliminar o vazamento.

Se não obtiver uma vedação adequada, NÃO entre na área contaminada. Procure seu supervisor.

Vericação da Vedação de Pressão Negativa com Traquéia Dupla, Traquéia Central e Pressão por Demanda

1. Desconecte a mangueira da válvula de controle de ar.

2. Com a traquéia ainda conectada ao respirador e à válvula de controle de ar,inale suavemente. Se você sentir

que a peça facial colapsa ligeiramente em seu rosto e não que não exista vazamentos entre a face e a selagem

do respirador,então foi obtida uma selagem apropriada.

3. Para a Combinação de Traquéia Dupla onde cartuchos ou ltros são acoplados realize a vericação da vedação

descrita acima de acordo com o cartucho ou ltro a ser utilizado.

4. Se for detectado vazamento de ar na peça facial, reposicione o respirador no rosto e/ou reajuste a tensão dos

tirantes para eliminar o vazamento e verique novamente a vedação.

Se não obtiver uma vedação adequada, NÃO entre na área contaminada. Procure seu supervisor.

REMOÇÃO DO RESPIRADOR

1. Afrouxe completamente todos os seis tirantes levantando as presilhas.

2. Remova o respirador puxando os tirantes sobre a cabeça.

ENSAIO DE VEDAÇÃO

A ecácia de um respirador será reduzida se não for testado de forma adequada. Assim,tanto o ensaio qualitativo

quanto o quantitativo devem ser conduzidos antes da utilização do respirador.

OBSERVAÇÃO: O Ensaio de Vedação é uma exigência da Occupational Safety and Health Administration (OSHA) nos

Estados Unidos, da CSA no Canadá e do Ministério do Trabalho no Brasil.

Ensaio de Vedação Quantitativo

O Ensaio de Vedação Quantitativo (Quantitative Fit Testing - QNFT) deverá ser realizado usando um Adaptador 601

para ensaio de vedação e Filtros 42 CFR 84 P100, tais como os Filtros para Partículas P100 2091 ou 7093 da 3M™.

Ensaio de Vedação Qualitativo

O Ensaio de Vedação Qualitativo (Qualitative Fit Testing - QLFT) com o equipamento de Ensaio Qualitativo de

Vedação FT-10 ou FT-30 da 3M™ pode ser realizado usando quaisquer dos Filtros para Partículas 42 CFR 84

aprovados pela NIOSH.

O ensaio de vedação deve ser conduzido utilizando o cartucho, canister, ltro ou combinado mais pesado que cada

usuário deverá utilizar em seu ambiente de trabalho. Os respiradores também devem ter sua vedação testada com

uso de qualquer equipamento de proteção individual (EPI) que o usuário deve utilizar em seu ambiente de trabalho

que afete a vedação do respirador (exemplo: capuzes, capacetes, óculos de segurança,protetores auditivos, etc.).

OBSERVAÇÃO: Para maiores informações a respeito do ensaio de vedação,contate a AssistênciaTécnica da 3M,

nos Estados Unidos, no número 1-800-243-4630 ou a 3M em sua localidade. No Canadá ligue para 1-800-267-4414.

No Brasil, entre em contato com o Disque Segurança: 0800-050705.

INSPEÇÃO, LIMPEZA E ARMAZENAMENTO

Procedimento de inspeção

Este respirador deve ser inspecionado antes de cada utilização para assegurar que esteja em boas condições

operacionais. A peça facial deve ser reparada ou descartada se danos ou defeitos forem percebidos.Não entrar em

áreas contaminadas com peças danicadas ou defeituosas. O seguinte procedimento pode servir como guia.

1. Verique as condições da peça facial quanto a rachaduras, rasgos ou sujeira. Examine as válvulas de inalação

em relação a sinais de distorção, rachaduras ou rasgos.

2. Verique se os tirantes para a cabeça estão intactos e possuem boa elasticidade.

3. Examine todas as peças plásticas e anéis de vedação quanto a sinais de desgaste e se for necessário substitua-os.

4. Remova a cobertura da válvula de exalação e examine a válvula de exalação e observe sinais de sujeira,

distorção, rachaduras ou rasgos.

5. Troque a válvula se for necessário.Feche a tampa da válvula antes do uso (Fig.19). Examine a lente para

detectar sinais de rachaduras ou outro tipo de dano. Troque-a se for necessário.

Limpeza e Armazenagem

É aconselhável limpar após o uso.

WADVERTÊNCIA!

Não limpe o respirador com solventes. A limpeza com solventes pode degradar alguns componentes do

respirador e reduzir a sua eciência. Inspecione todos os componentes do respirador antes de cada uso para

assegurar uma condição adequada de funcionamento. Não seguir estas indicações pode causar doenças

ou morte.

1. Remova os cartuchos, os ltros e/ou a traquéia. O adaptador central, o visor e a vedação facial também podem

ser removidos, se for necessário.

2. Limpe a peça facial (excluindo os cartuchos e ltros) submergindo-os em uma solução para limpeza com água

morna, cuja temperatura não deve ser superior a 120°F (49°C), e utilize uma escova macia até que esteja

limpa. Adicione um detergente neutro,se for necessário. Não use líquidos de limpeza que contenham lanolina

ou outros óleos.

3. Desinfete o respirador submergindo-o em uma solução de amônia desinfetante quaternária ou hipoclorito de

sódio (1 oz [30 mL] de água sanitária em dois galões [7,5 L] de água), ou outro desinfetante.

4. Enxágue em água corrente e morna e deixe secar em atmosfera não contaminada.

5. Os componentes do respirador deverão ser inspecionados antes de cada uso. Um respirador com qualquer

componente danicado ou deteriorado deverá ser reparado ou descartado antes da utilização.

6. Se o respirador limpo não for usado, deverá ser armazenado longe das áreas contaminadas.

INSTRUÇÕES PARA SUBSTITUIÇÃO DE PEÇAS

Antes de usar o respirador deve-se inspecionar todas suas peças. Troque as peças muito usadas ou deterioradas

por peças novas.

Lente 7884 da 3M™

Deve-se revisar bem a lente para detectar se há rachaduras. Troque-a se for necessário. Substitua da seguinte

forma: Retire os dois parafusos na lateral das lentes com uma chave Phillips, retire a moldura superior e inferior da

lente e retire a lente. Para remontar, primeiro alinhe o centro da lente com a linha central da peça facial. O centro da

lente está marcado com duas linhas pequenas, uma no centro da parte superior e outra no centro da parte inferior

da lente. Coloque a lente na peça facial e coloque a moldura novamente. Coloque os parafusos que vão até o centro

e aperte-os.

Capa da Válvula de Exalação 7918 e Válvula de Exalação 7283 da 3M™

Remover a capa da Válvula de Exalação 7918 da 3M™, levantando e deslizando para baixo os dois pinos

superiores existentes em cada lado da abertura central. Retire a válvula de exalação pegando-a e puxando-a pela

extremidade central. Troque a válvula se estiver distorcida, deformada, cortada, ou se não estiver vedando bem no

assento de válvula. Para recolocá-la, empurre a válvula de exalação sobre o suporte da válvula.

Kit do Diafragma para Falar 7895 da 3M™

Retire a copa nasal. Com a ferramenta para tirar o diafragma, gire o anel de retenção do diafragma no sentido

anti-horário e retire-o. A partir de baixo,empurre o conjunto do diafragma para tirá-lo da peça facial, utilizando

a borracha de um lápis ou um objeto parecido. Verique se o anel de vedação do diafragma está danicado ou

deformado. Para colocar o diafragma novamente, inverta a ordem destes passos.

OBSERVAÇÃO: A superfície da grade com um denteado marcado no centro deve ser vista do interior do respirador.

Conector DIN Removível 7886 da 3M™

Segure rme a parte interna do conector,pegue a parte externa do conector e gire-o no sentido anti-horário

para retirá-lo. Para colocar o conector novamente, pressione a seção interna para dentro da peça facial até a

extremidade das roscas carem no mesmo nível com a parte exterior da peça facial; em seguida, parafuse-o na

peça exterior,girando-o no sentido horário.

Válvulas de Inalação 7282 da 3M™

Segure as extremidades da válvula e puxe-a para tirá-la do suporte de plástico. Troque a válvula se estiver

deformada, rasgada, partida ou não puder vedar bem o lugar onde ela for assentada.Se o assento da válvula

estiver danicado, substituir o conector DIN removível 7886.

Anel Vedador da Entrada de Ar 7999 da 3M™

Retire o anel de vedação da base da abertura para a entrada de ar.Troque o anel de vedação se estiver, deformado,

cortado, rachado ou se não puder montá-lo novamente na entrada de ar. Para colocá-lo novamente, posicione o

anel de vedação de tal modo que o pequeno recorte do anel de vedação que na direção da lente. Empurre a rosca

do anel de vedação sobre a barra de plástico e assente-o.

Anéis de Vedação da Entrada de Inalação 7887 da 3M™

Retire os anéis de vedação de ambos lados da máscara. Troque-os se estiverem distorcidos, deformados, cortados

ou rachados. Coloque novamente um anel de vedação em cada lado da peça facial.Verique bem se o anel de

vedação cou plano e corretamente assentado.

Válvulas da Copa Nasal 7882 da 3M™

As válvulas da copa nasal são fornecidas como um Conjunto de Válvula da Copa Nasal 7882 da 3M™. Retire as

válvulas da copa nasal se estiverem distorcidas ou danicadas de alguma maneira. Coloque novamente as válvulas

da copa nasal de tal modo que o suporte esteja distante do nariz.

Sobressalente do anel de vedação da entrada de Inalação 6895 da 3M™

Troque o anel vedador se estiver distorcido,deformado, rachado ou partido.

NOTA para Adequação no Brasil:

OBSERVAÇÕES:

1. No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho, não use para

concentrações de contaminantes que excedam 100 vezes o limite de exposição ocupacional no modo

puricador de ar.

2. Não use em atmosferas decientes ou enriquecidas de oxigênio.

3. Armazenagem, Transporte e Guarda: armazene em local limpo, seco e longe de contaminantes e de

temperaturas e umidades extremas.

4. Os componentes deste respirador são feitos de materiais os quais não se espera causarem efeitos adversos à

saúde.

5. Cuidados especiais devem ser dados para o uso deste produto em atmosferas explosivas.

6. No Brasil, não use no modo respirador motorizado quando o uxo de ar for menor que 120 lpm com peças com

vedação ou 170 lpm para capuzes e/ou capacetes.

Data de Fabricação do Produto

As partes do produto apresentam marcações que trazem a fabricação, e sua leitura é descrita como no exemplo

abaixo:

Código de Data = Nono mês do ano de 1997 (09/97)

0800-0550705

[email protected]

www.3Mepi.com.br

www.youtube.com/3Mepi

Fig. 1 Fig. 9

Fig. 12 Fig. 13 Fig. 14 Fig. 15 Fig. 16 Fig. 17 Fig. 18

Straps

Courroies

Exhalation Valve

Soupape d’exhalation

Grill Cover

Grille de soupape Fig. 19

Alignment Marks

Repères

Fig. 2

Fig. 3 Fig. 4 Fig. 5 Fig. 6

Fig. 7

Fig. 10

Fig. 8

Fig. 11

Table of contents

Languages:

Popular Respiratory Product manuals by other brands

Medquip

Medquip MQ5600 instructions

3M 7800S Small User manual

Popular Respiratory Product manuals by other brands
