Assa Abloy Yale Doorman User manual

1
™
Installation Guide
An ASSA ABLOY Group brand
V 2.3
Digital Door Lock
• Single Point

2
Innehåll i förpackning
Behör in och utsida
Låskista
Kabel till låskista
Borrskydd
Batterier
3 st nyckeltagar
Slutbleck
Skruvkit standard dörr
Skruvkit extrem dörr
Manualer
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Innhold i forpakning
Innvendig og utvendig skilt
Låskasse
Låskabel
Borrbeskyttelse
Batterier
3 stk nøkkelbrikker
Sluttstykke
Skruepose standard dør
Skruepose ekstrem dør
Manualer
Pakken indeholder:
Indvendig og udvendig langskilte
Låsekasse
Kabel for låsekasse
Borebeskyttelse
Batterier
3 stk. nøglebrikker
Slutblik
Skrue pose for standard dør
Skrue pose for ekstrem dør
Manualer

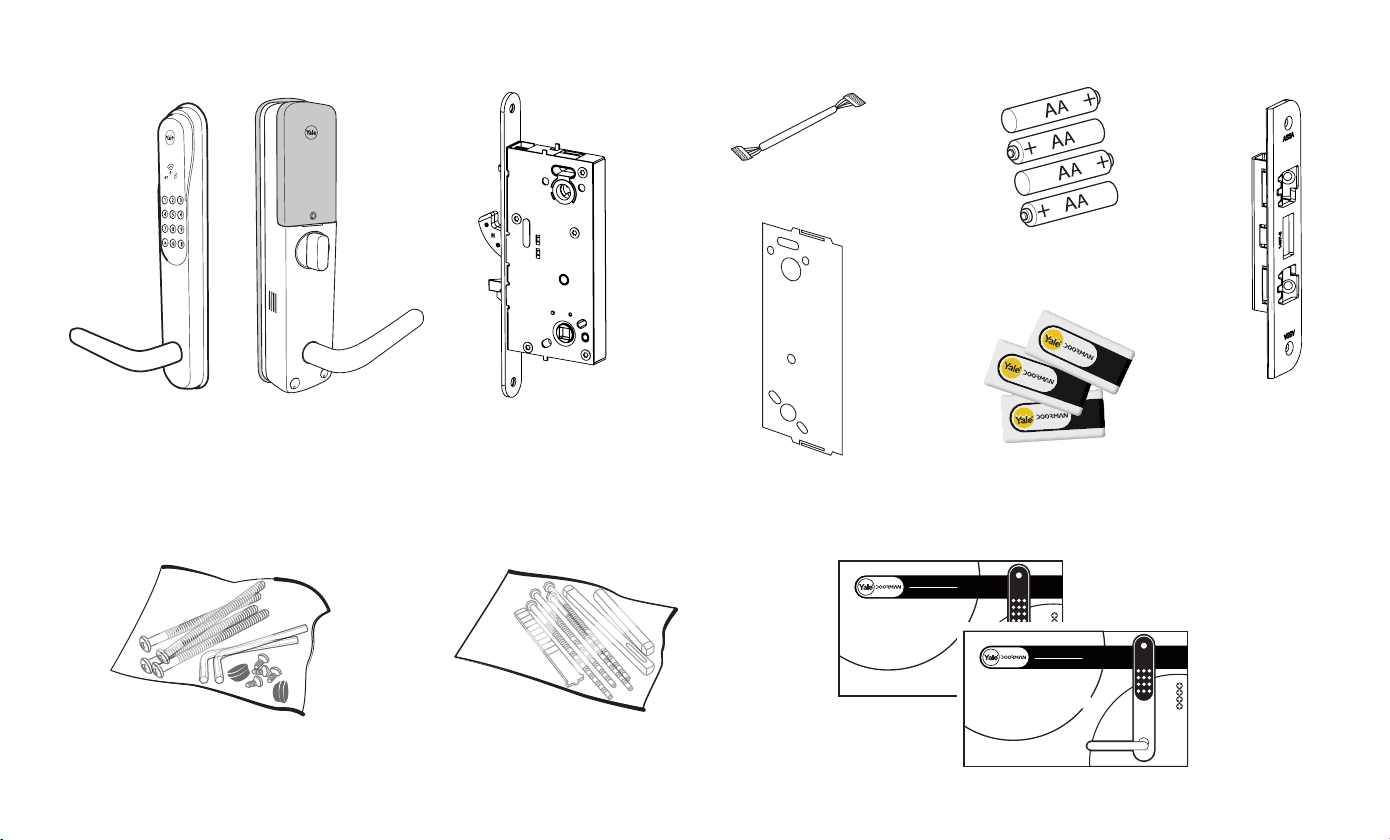

Content in box
Escutcheon inside and outside
Lock case
Lock case cable
Drill protection
Batteries
3 key tags
Strike
Assembly kit standard door*
Assembly kit extreme door*
Manuals
Content of the assembly kits:
* For standard doors: 4 long screws, 8 short scews
(M5 Phillips), 2 allen wrench, 2 rubber covers,
1 torx screw to prevent tampering from inside
* For extreme doors (thicker or thinner than
standard): 1 long follower spindle, 1 extra long
handle spindle, 1 extra short handle spindle,
4 longer screws
Indhold af montage kits:
* Montage kit for standard døre: 4 lange skruer, 8 korte
skruer, 2 unbraco nøgler, 2 gummi covers. 1 torx skrue
som forhindrer manipulation fra indvendig side.
* Montage kit for meget tykke eller tynde døre:
1 lang vrider pind, 1 ekstra lang dørgrebspind,
1 kort dørgrebspind, 4 klipbare skruer.
Innholdet i skrueposer:
* Skruepose for standard dører: 4 lange skruer, 8 korte
skruer, 2 sekskantnøkler (umbrako), 2 gummiunderlag,
1 torx skrue for sperring av inv.skilt.
* Skruepose for veldig tykke og tynne dører: 1 ekstra
lange medbringer, 1 ekstra kort medbringer,
1 ekstra lange vriderpinner, 4 lange klippbar skruer.
Innehåll i skruvkit:
* Skruvkit standarddörr: 4 st långa skruvar, 8 st korta
skruvar, 2 insexnycklar, 2 st gummilock samt 1 st
kort specialtorxskruv för att förhindra avmontering
från insidan.
* Skruvkit extremdörr (för tunna eller tjocka dörrar):
1st lång klippbar vredpinne, 1st extra kort
handtagspinne, 1st extra lång handtagspinne,
4 st långa klippbara skruvar.

3
1.
8. 9. 10.
2. 3. 5. 7.
6.
4.
™
User Manual
™
Installation GuideInstallation Guide
Digital Door Lock
• Single Point
Digital Door Lock
• Single Point
™™
™™
™™

4
Instruktioner hur man vänder förreglingen på Yale Doorman lås.
Instruksjon på hvordan man snur slagrettning på sperrefallen til Yale Doorman.
Sådan vendes spærrefallen på Yale Doorman låsekasse.

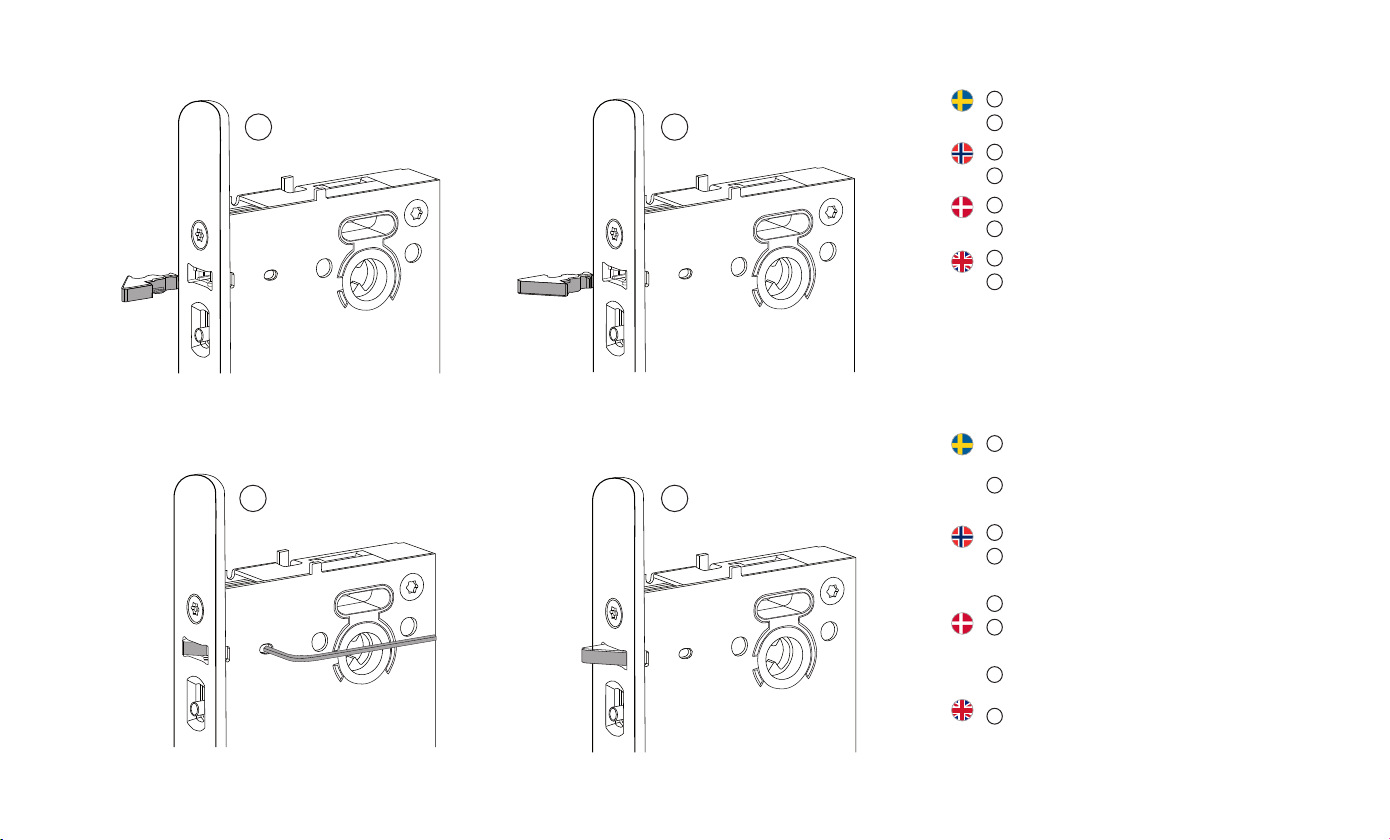

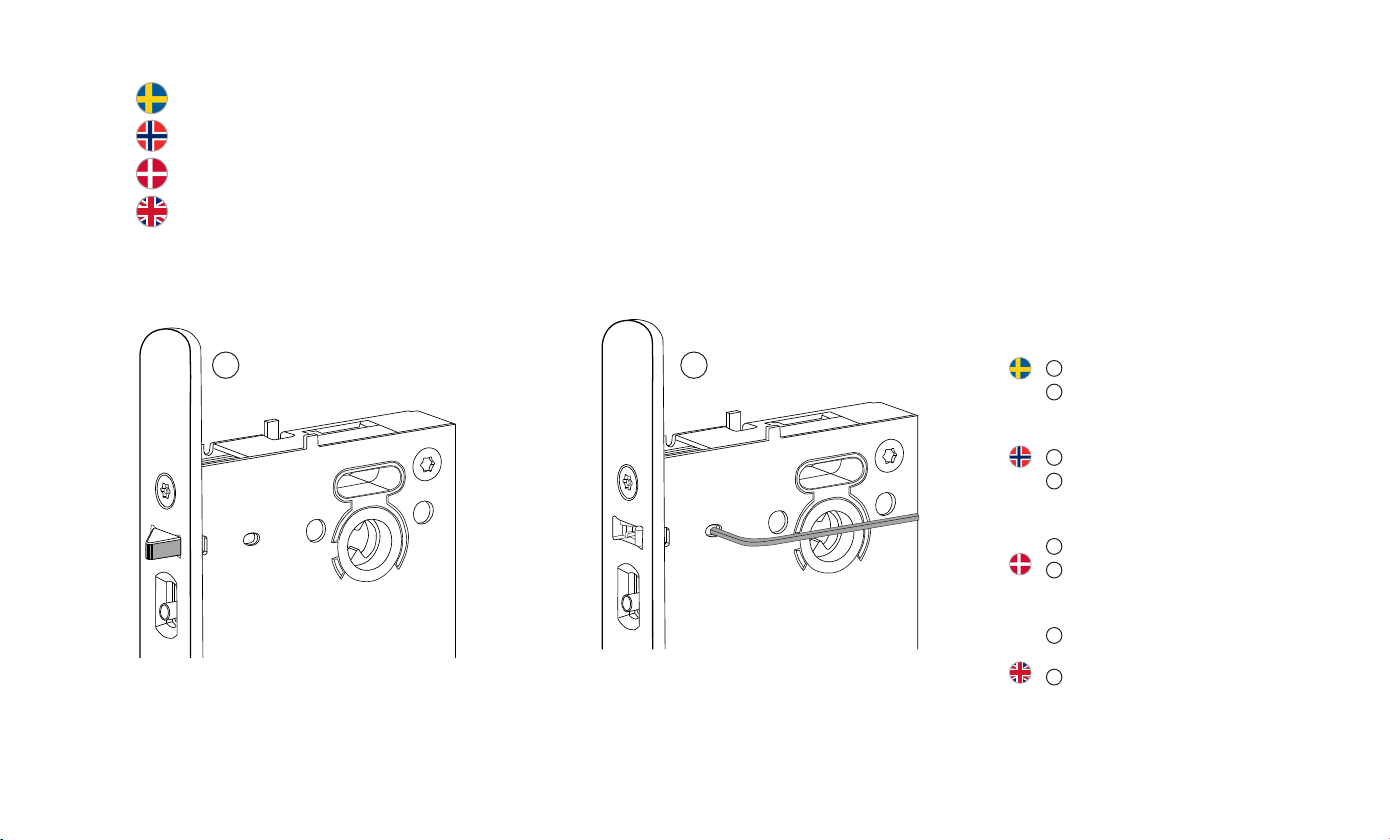

Instruction how to turn the trigger Bolt on Yale Doorman Lock Case.
1Tryck in förreglingen helt in och håll kvar.
2Använd insexnyckeln för att skruva upp
skruven, två varv är lagom.
1Trykk sperrefallen helt inn og hold den der.
2Bruk en sekskantnøkkel og skru ut skruen,
holder med to omdreininger.
1Tryk spærrefallen ind og hold den inde.
2Tag unbrakonøglen og løsn skruen,
ca. to omgange.
1Push in the Trigger Bolt to the bottom and
hold in that position.
2Use the wrench key to unscrew the screw,
about two turns is enough.
1 2

5
3Dra ut förreglingen.
4Vänd förreglingen.
3Trekk ut sperrefallen forsiktig.
4Snu sperrefallen.
3Træk spærrefallen helt ud af låsen.
4Vend spærrefallen.
3Pull out the Trigger Bolt.
4Turn the Trigger Bolt.
5Tryck in förreglingen i botten och håll kvar i den
positionen.
6Använd insexnyckeln för att skruva tillbaka
skruven i botten. Släpp förreglingen. Klar.
5Trykk sperrefallen helt inn og hold den der.
6Bruk en sekskantnøkkel og skru skruen til den
sitter. Slipp sperrefallen. Ferdig.
5Tryk spærrefallen ind og hold den inde.
6Tag unbrakonøglen og spænd skruen igen.
Slip spærrefallen. Nu er spærrefallen vendt.
5Push in the Trigger Bolt to the bottom and hold
in that position.
6Use the wrench key to screw the screw to the
bottom. Let it go out. Finished.
3 4
5 6

6
Utsida / Utsiden / Udvendig side / Outside Utsida / Utsiden / Udvendig side / OutsideInsida / Innsiden / Indvendig side / Inside
Eller / OrVänsterdörr / Venstre dør sett fra innsiden / Venstre dør / Left door Högerdörr / Høyredør sett fra innsiden / Højre dør / Right door
1 1
22
3 3
44
5 5
Montera borrskydd och kabel på låset och installera i dörren enligt bild nedan.
Monter borbeskyttelse og kabel på låskassen, installer låsen i døren som vist på tegning under.
Monter borebeskyttelse og kabel på låsekassen og installer i døren som vist på tegningen neden.
Mount the drill protection and cable onto the lock case. Install the lock in the door accordning to images below.

7
Var försiktig när du för in låshuset i dörren så du inte skadar eller klämmer låshuskabeln.
Pass på at kabel ikke blir skadet når låskassen skyver på plass!
Vær forsigtig når låsekassen sættes i døren, således at kablet ikke bliver klemt eller skadet mellem dør og låsekasse.
Be careful when sliding the lock case into the hole in the door so that no cable is squeezed or cut by the lock case.
1Montera borrskyddet på låset. 2Sätt i kabeln i toppen på låshuset. 3Trä låshuskabeln genom övre hålet i låset.
4För in låshuset i dörren. 5Skruva fast låshuset med de två medföljande träskruvarna.
1Monter borbeskyttelsen på låskassen 2Sett på låskabelen. 3Tre låskabel igjennom øverste innvendige hull.
4Skyv låskassen inn, pass på låskabel. 5Fest låskassen med skruene som følger med.
1Monter borebeskyttelse 2Monter kablet i låsekassen. 3Før kablet gennem det øverste hul.
4Sæt låsekassen ind i døren. 5Fastgør låsekassen med det medfølgende skruer.
1Mount the drill protection 2Mount the cable onto the lock case. 3Pass the cable through the upper hole.
4Slide the lock case in to the door. 5Fasten the lock case to the door with the screws included.
!

8
Placering av slutbleck i förhållande till låshus.
Plassering av sluttstykke i forhold til låskasse.
Placering af slutblik i forhold til låsekasse.
Positioning of strike in relation to lock.
Notera att slutblecket har snedställda skruvar
inuti vid eventuellt byte av slutbleck.
Husk skråstilte skruer inne i sluttstykket ved
eventuelt bytte av sluttstykke.
Husk skråstillede skruer inde i slutblikket ved
eventuelt udskiftning af slutblikket.
Note that the strike has 2 screws inside if you
need to replace the strike.
Hakregel
Hakereile
Slutblik
Hook bolt
Slutbleck
Sluttstykke
Rigle
Strike plate
Låshus
Låskasse
Låsekasse
Lockcase
max 5 mm 78,0
112,5
12,5

9
Högsta tillåtna avstånd mellan låshus och slutbleck är 5 mm.
Underläggsbleck till slutbleck finns som tillbehör.
Avstand mellom lås og sluttstykke kan maksimalt være 5 mm for at
låsen fungerer. Underlagsplate finnes som tilbehør.
Afstanden mellem låsekasse og slutblik må maksimalt være 5 mm
for korrekt funktion af låse-enheden. Underlagsplader til slutblik
kan købes som tilbehør.
Max gap between lock case and strike is 5 mm. Distance plate
is an accessory.

10
1 1
2 2
4
5
3
3
4
1 1
2 2
5
1 1
2 2
4
5
3
3
4
1 1
2 2
5
Ställ in för högerdörr
Innstilling for høyre hengslet dør
Indstilling for højre dør
Set for right door
Utsida / Utsiden / Udvendig side / Outside Insida / Innsiden / Indvendig side / Inside Insida / Innsiden / Indvendig side / Inside
Eller / Or
Utsida / Utsiden / Udvendig side / Outside
OBS! Skjut eventuella
brytare till ”Advanced
mode”, se User Manual.
OBS! Skyv eventuelt bryter
til ”Advanced Mode” før
montering, se User Manual.
OBS! Stil eventuelt kontakt
til ”Advanced Mode” før
montering, se User Manual.
If you prefer using
”Advanced mode” slide
the switch down, see
User Manual.
Ställ in för vänsterdörr
Innstilling for venstre hengslet dør
Indstilling for venstre dør
Set for left door

11
1Håll handtaget så att det pekar mot gångjärnen.
2Fäst handtaget med två av de korta skruvarna.
3Skruva i skruven i vänster hål om handtaget pekar åt
vänster eller i höger hål om handtaget pekar åt höger.
4Ställ dipswitchen åt vänster om handtaget pekar åt
vänster eller åt höger om handtaget pekar åt höger.
5Välj Easy eller Advanced mode (se separat avsnitt för
mer information).
1Dørgrebet drejes så det peger mod hængslerne
på døren.
2Fastgør dørgrebets position med de medfølgende
skruer.
3Monter skruen i højre eller venstre hul, i forhold til
dørgrebs position.
4Sæt mikro kontakten i højre eller venstre position i
forhold til dørgrebets position.
5Vælg Easy eller Advanced mode.
1Set the handle to point towards hinges.
2Attach the handle with the screws included.
3Set the screw to left or right according to direction
of the handle.
4Set the dipswitch to left or right according to
direction of the handle.
5Choose easy or advanced mode.
1Vri dørvrider mot dør hengsel.
2Skru fast dørvrider med 2 skruer på innside.
3Flytt skrue mot hengsel side.
4Skyv bryter mot hengsel side.
5Velg Easy Mode eller Advance Mode før du
monterer på skiltet.

12
Sätt utsidan på plats med den dubbelhäftande tejpen och kon-
trollera att handtaget kan dra in hakregeln.
Plasser det utvendige skiltet på døren med den dobbeltsidige
teipen og kontroller at dørvrideren kan trekke inn hakereilen.
Placer det udvendige skilt på døren med den dobbelt
klæbende tape og kontroller at dørgrebet kan trække riglen ind.
Mount the outside with the double sided sticker and check that
the handle can retract the hook bolt.
Skruva ihop utsidan med insidans plåt.
Skru sammen utvendig skilt med innvendig
monteringsplate.
Skru det udvendige skilt sammen med den
indvendige montage plade.
Fasten the outside with the inside plate.
1
2
3
3
2
4
1

13
Anpassa vredpinnen. Välj mellan Easy och Advanced Mode.
Tilpass lengde på medbringer. Velg mellom Easy og
Advanced Mode.
Tilpas vrider pinden. Vælg mellem Easy eller Advanced Mode.
Adjust the length of the follower. Choose between
Easy and Advanced Mode.
Fäst kontakterna. Kontakterna passar bara åt ett håll.
Kontakter passer bare en vei.
Forbind kablerne. Stikkene passer kun på en måde.
Connect the cables. The cables only fit in one direction.
1
2
1
2
Om du behöver byta handtagspinne se sid 13 Om du må bytte vriderpinne se side 13 Hvis firkantpinden skal udskiftes, se side 13 If you need to change to another spindle length see p.13
Var försiktig så du inte
skadar kretskortet.
Pass på at du ikke skader kretskortet.
Pas på ikke at ridse printpladen.
Do not scratch the circuitboard.
!

14
Montera fast insidan. Kontrollera att kablarna inte kommer i kläm.
Monter innvendig skilt. Kontroller at kablene ikke kommer i klem.
Monter det indvendige skilt. Kontroller at kablerne ikke kommer i klemme.

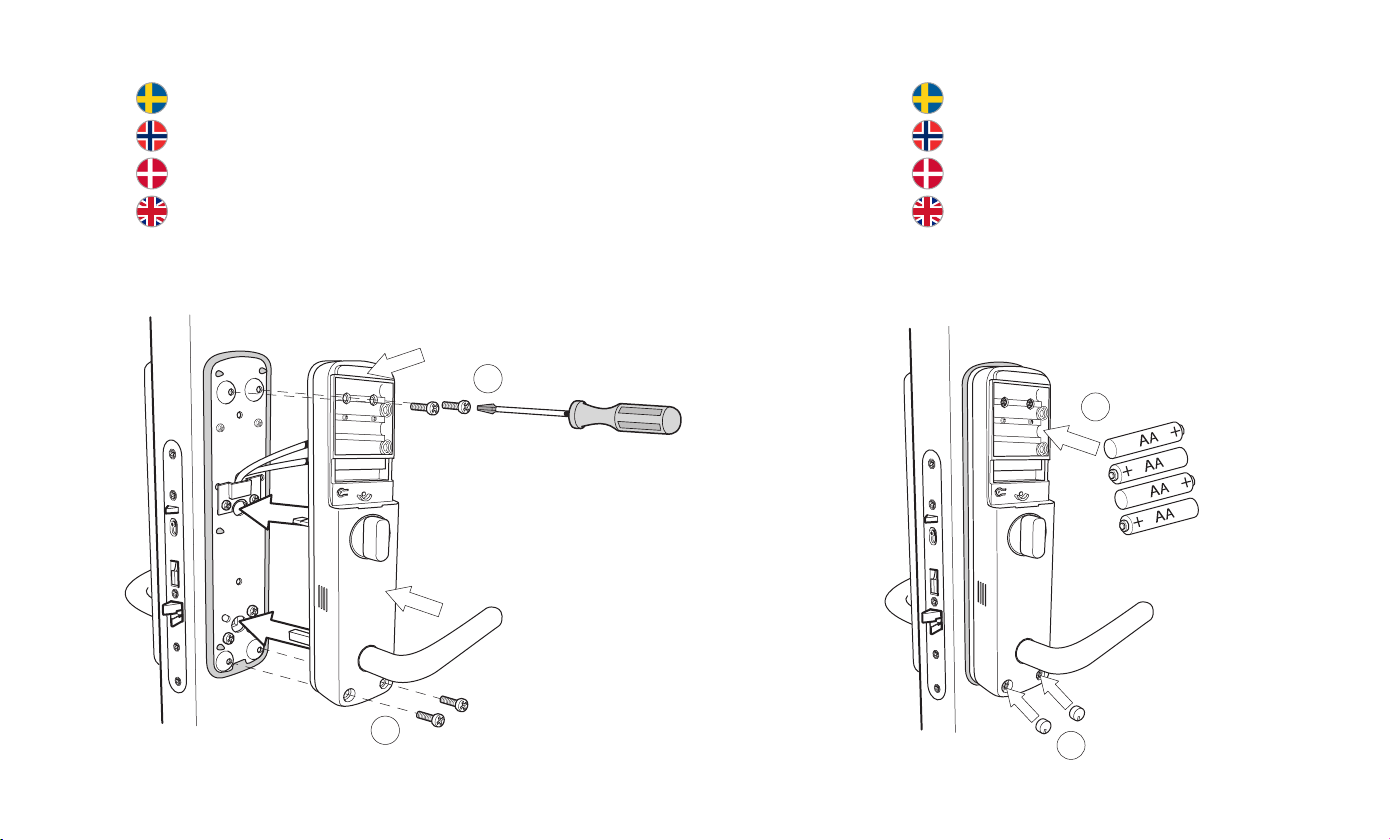

Fasten the inside. Check that the cables are not squeezed.
2
1
Sätt i batterierna.
Sett inn batterier.
Indsæt batterier.
Insert the batteries.
2
1

15
Byte av handtagsspindel (fyrkantspinne)
1. Tag loss c-ringen runt fyrkantspinnen på behörets insida.
Enklast görs detta med tång för låsring.
2. Tag loss handtaget från behövet.
3. Skruva upp skruven i handtaget.
4. Drag ut fyrkantspinnen från handtaget. Observera att det ligger en lös
fjäder i handtaget som skall ligga kvar.
5. Sätt i den nya fyrkantspinnen i handtaget med slitsen i fyrkantspinnen
på samma sida som skruvhålet i handtaget. Skruva tillbaka skruven.
Sätt in handtaget i behövet. Återmontera c-ringen och du är klar.
Bytte av vriderpinne (firkantpinne)
1. Ta av segerring som sitter rundt vriderpinnen på
innsiden av skiltet. Her må segerringstang benyttes.
2. Dra ut dørvrider av skiltet.
3. Skru løs stjerneskrue.
4. Ta ut vriderpinne forsiktig da det ligger en fjær nedi.
5. Sett inn valgte vriderpinne, skru på skruen.
Sett dørvrider inn i skilt. Sett fast segerringen.
Udskiftning af dørgrebs pind
1. Tag c-ringen af som sidder rundt om dørgrebs pinden på indersiden
af langskiltet.
2. Fjern derefter dørgrebet fra skiltet.
3. Skru skruen ud.
4. Tag forsigtigt dørgrebs pinden ud (der ligger en fjeder bag pinden).
5. Sæt den valgte dørgrebs pind i og skru skruen fast.
Sæt grebet tilbage på langskiltet og monter c-ringen.
Exchange of handle spindle
1. Remove the c-ring around the handle spindle from the
inside of the escutcheon. If possible use a plier for lock ring.
2. Remove the handle from the escutcheon.
3. Unscrew the screw from the handle.
4. Pull the handle spindle out from the handle. Note that there is a loose spring
in the handle that needs to remain there.
5. Insert the new handle spindle into the handle with the groove in the spindle
on the same side as the screw hole in the handle. Fasten the handle screw.
Insert the handle to the escutcheon. Remount the c-ring and you are done.
1. 2. 3. 4. 5.

16
Registrera kod / masterkod
Legge inn kode / masterkode
Programmer kode / masterkode
Register code / master code
Slå kod/masterkod, fritt val 6 siffror
Legg inn kode/masterkode, fritt valg 6 siffer
Indtast ny valgfri kode/masterkode 6 cifre
Enter your code/master code, free choice of 6 digits
P
+#
+#
P
PP
Ready program
6 - 12 digit key code
Program key-code
Confirm program
Ready program
Identify card-key”s”
Confirm program
Master
key-code
Card-key”s”
Sprogindstilling
Lås døren fra
udvendig side
Lås døren fra
indvendig side
3
2
1
4
+#
+#
Bekräfta med P knappen
Bekreft med Pknappen
Bekræft med Pknappen
Confirm with the Pbutton
P
+#
+#
P
PP
Ready program
6 - 12 digit key code
Program key-code
Confirm program
Ready program
Identify card-key”s”
Confirm program
Master
key-code
Card-key”s”
Sprogindstilling
Lås døren fra
udvendig side
Lås døren fra
indvendig side
3
2
1
4
+#
+#
Notera masterkoden och förvara den säkert.
Noter masterkoden og oppbevar på sikkert sted.
Noter koden ned og opbevar den et sikkert sted.
Note the master code and keep it safe.

17
Återställning till fabriksinställningar:
• Taurbatterierna.
•Monteralossinsidan.
•BytmodefrånEasytillAdvancedellermotsattberoendepådin
inställning.
•Sättibatterierna.Låsetkommernutala.
•Taurbatterierna.
•ByttillbakatillEasyellerAdvancedmodeberoendepådininställning.
•Monteratillbakainsidan.
•Sättibatterierna.
•Nuberlåsetdigattslåinennymasterkod(6siffror)ochavslutamed
P-knappen.
Notera! När du återställt till fabriksinställningar måste du registrera dina
elektroniska nycklar igen samt göra om dina övriga inställningar.
Tilbake til fabrikksinnstilling:
•Tautbatteriene.
•Skruavinnvendigskilt.
•SettEasy/Advancebrytertilmotsattstilling.
•Settpåbatteriene.Låsenvilsnakketildeg.
•Tautbatterieneigjen.
•SettEasy/Advancebrytertilbaketildinvalgteposisjon.
•Skrufastinnvendigskilt.
•Settinnbatteriene.
•Nåvillåsenbedegomålageennymasterkode,huskåbekrefte
med P knappen på innvendig skilt.
PS! Nå må du lagre nye nøkkelbrikker, brukerkode og fjernkontroller.
Gendan fabriksindstilling:
• Tagbatterierneud.
•Indvendigtlangskiltafmonteres.
•SætEasy/Advancedkontaktenimodsatposition.
•Indsætbatterier(låsentaler).
•Tagbatterieneud.
•SætEasy/Advancedkontaktenimodsatposition.
•Monterdetindvendigelangskilt.
•Indsætbatterierne.
•IndtastnyMasterkodeogbekræftmedP knappen.
Husk: Nøglebrikker og brugerkoder skal registreres igen.
How to restore factory settings:
•Removethebatteries.
•Removetheinnerplate.
•Set”Easy/Advanced”switchtotheoppositeposition.
•Insertthebatteries.Thelockwillnowspeak.
•Removethebatteries.
•Set”Easy/Advanced”switchbacktothecorrectposition.
•Fastentheinnerplate.
•Insertthebatteriesagain.
•Nowyouwillbeaskedtocreatenewmastercode.
After entering the code confirm with P button.
Note! You have to register the key tags and user codes again.

18
Ställ in språk
Velg språk
Vælg sprog
Select language

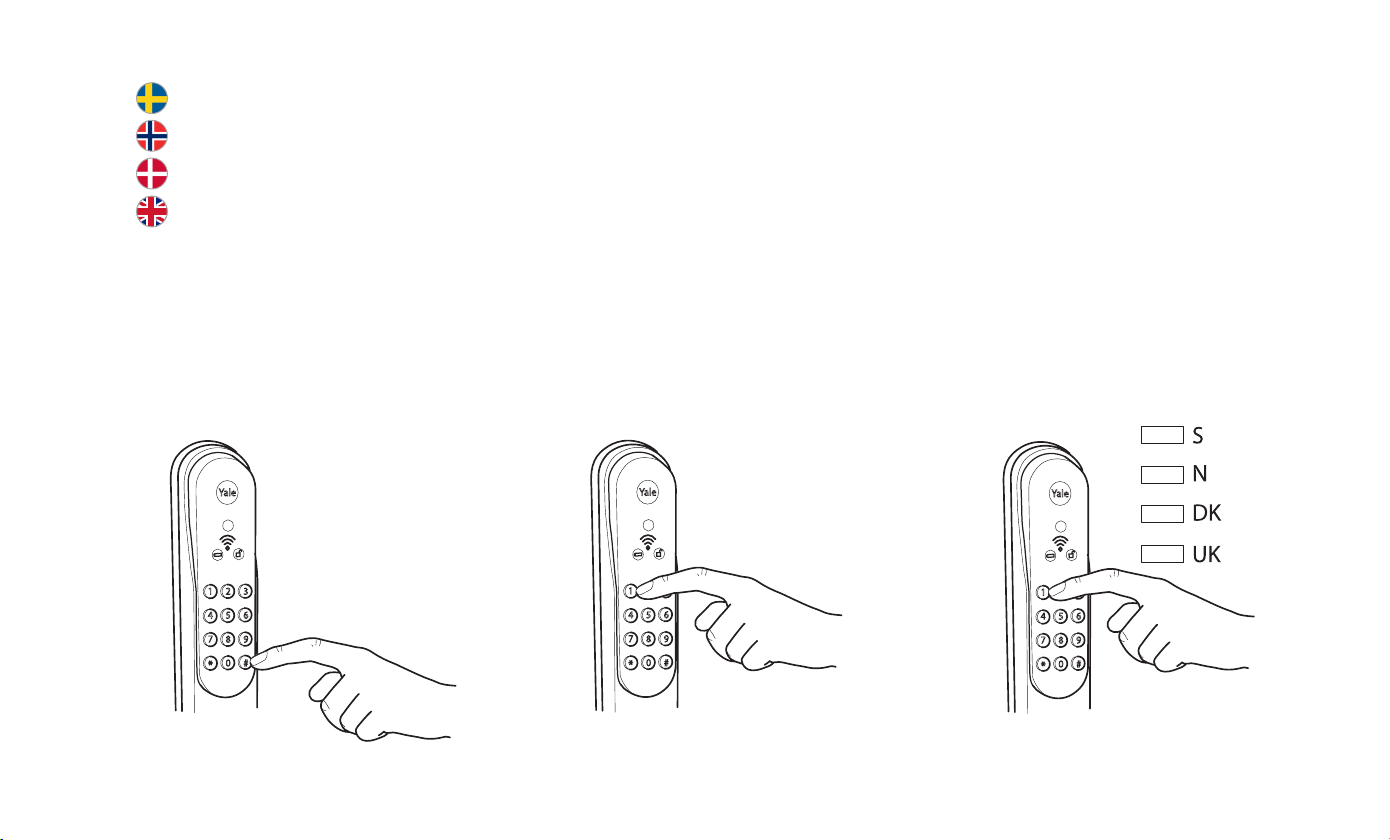

Tryck #kod 6 siffror #
Trykk #masterkoden 6 siffer #
Tryk #efterfulgt af masterkode 6 cifre, bekræft med #
Push #code 6 digits #
Tryck 1(språkinställningar) bekräfta med #
Trykk 1(språkinnstilling) bekreft med #
Tryk 1for sprogindstillinger, bekræft med #
Push 1(language settings) confirm with #
Tryck 3 för svenska, bekräfta med #
Trykk 2 for Norsk språk, bekreft med #
Tryk 1 for Dansk, bekræft med #
Tryck 4 för engelska, bekräfta med #
P
+#
+#
P
PP
Ready program
6 - 12 digit key code
Program key-code
Confirm program
Ready program
Identify card-key”s”
Confirm program
Master
key-code
Card-key”s”
Sprogindstilling
Lås døren fra
udvendig side
Lås døren fra
indvendig side
3
2
1
4
+#
+#
P
+#
+#
P
PP
Ready program
6 - 12 digit key code
Program key-code
Confirm program
Ready program
Identify card-key”s”
Confirm program
Master
key-code
Card-key”s”
Sprogindstilling
Lås døren fra
udvendig side
Lås døren fra
indvendig side
3
2
1
4
+#
+#
P
+#
+#
P
PP
Ready program
6 - 12 digit key code
Program key-code
Confirm program
Ready program
Identify card-key”s”
Confirm program
Master
key-code
Card-key”s”
Sprogindstilling
Lås døren fra
udvendig side
Lås døren fra
indvendig side
3
2
1
4
+#
+#

19
Skruva fast luckan
Skru på batterideksel
Skru batteridækslet fast
Fasten the battery cover
Klart för användande efter kontroller på sid 20
Ferdigmontert og klar til bruk etter kontroll på side 20
Klar til brug, husk funktions kontrol side 21
Done and ready to use after installation control p.21
För ytterligare programmeringar och inställning, se User Manual. For flere programmeringer og innstillinger, se User Manual. For yderligere programmering og indstillinger, se User Manual.
For more information about programming and installation, see User Manual.
1
2

20
Att kontrollera efter installation Kontroller dette etter installasjon
• Kontrolleraattvredpinnenärlagomavklipptgenomattlåsa
dörren och ta ut ett batteri samt följ nödöppningsförfarande i
user manualen.
• Kontrolleraattvredetlåseruppochlåserpårättsättoch
kontrollera att det går att vrida vredet till horisonellt läge i
öppningsriktningen. Om någon av dessa inte fungerar har
switch och skruv på insidan av insidesbehöret inte ställts in på
korrekt sätt. Lossa då insides behöret och ställ in korrekt enligt
installationmanualen.
• Kontrolleraatthandtagetrörsigfrittochalltidåtervändertill
horisontellt läge när man inte håller i det. Detta är viktigt för
korrekt funktion av produkten. Om inte så sitter produkten
snett i dörren på något sätt så lossa skruvar och tillse att det
monteras rakt.
• Kontrolleraattallakoderochelektroniskanycklarfungerar.
• Tillseattallaanvändarekännertill9Vbackupochreset-knapp.
• Kontrolleratmedbringerharriktiglengdevedålåsedøren,tautet
batteri og kontrollere nødåpning som beskrevet i user manual.
• Kontrolleratknappvriderlåseropppåriktigmåteogkontrollerat
knappvrider kan vris til horisontal stilling i åpningsretningen. Om
noe av dette ikke fungerer har ikke bryter eller skrue på innvendig
skilt blitt satt i riktig stilling. Skru løs innvendig skilt og still inn
korrekt i forhold til installasjonsmanualen.
• Kontrolleratdørvriderbevegersegfrittogalltidgårtilbaketilriktig
horisontal stilling. Dette er viktig for riktig funksjon av produktet.
Om ikke så sitter produktet skjevt på døren, løsne skruene og
juster til riktig og rett stilling.
• Kontrolleratallekoder,nøkkeltaggerogfjernkontrollerfungerer.
• Påseatallebrukereerkjentmed9Vbackupbatteriogresetknapp.
