B. Braun Aesculap AdTec mini User manual

Aesculap Endoscopic Technology
Aesculap®AdTec®mini
3.5 mm Instruments for Less Invasive Surgery

2
AdTec®mini
Functionality
The components have been designed to fit the
surgeon's hand, allowing a comfortable and
convenient experience.
Reliability
An innovative mechanism facilitates handling,
controlled transmission of force and durability.
Safety
The instruments can be easily disassembled,
support patient safety and meet today’s
decontamination requirements.
Service
Providing a comprehensive service and offering
cost-efficient replacement of individual components
is central to our philosophy.

3

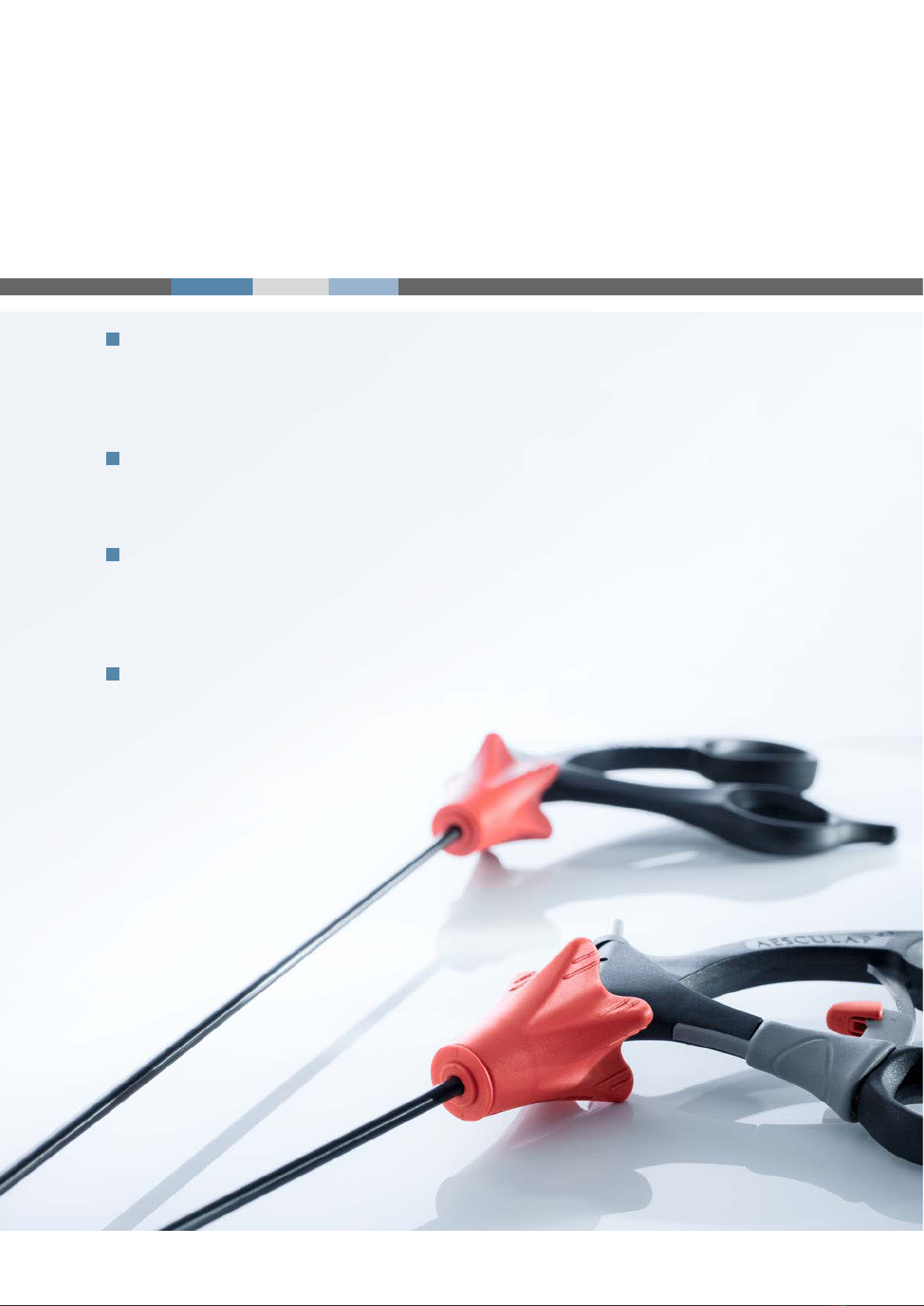

Aesculap Endoscopic Technology
Funktionalität
Die auf die Chirurgenhand abgestimmten Komponenten
ermöglichen eine einfache und bequeme Handhabung.
Zuverlässigkeit
Eine neuartige Mechanik ermöglicht die hohe
Greifsicherheit und kontrollierte Kraftübertragung bei
gleichzeitiger Langlebigkeit.
Sicherheit
Die einfache Zerlegbarkeit der Instrumente
unterstützt die Patientensicherheit und wird aktuellen
Hygieneanforderungen gerecht.
Service
Ein umfassendes Serviceangebot und kostengünstiger
Austausch einzelner Komponenten sind zentrale
Bestandteile unserer Philosophie.

4

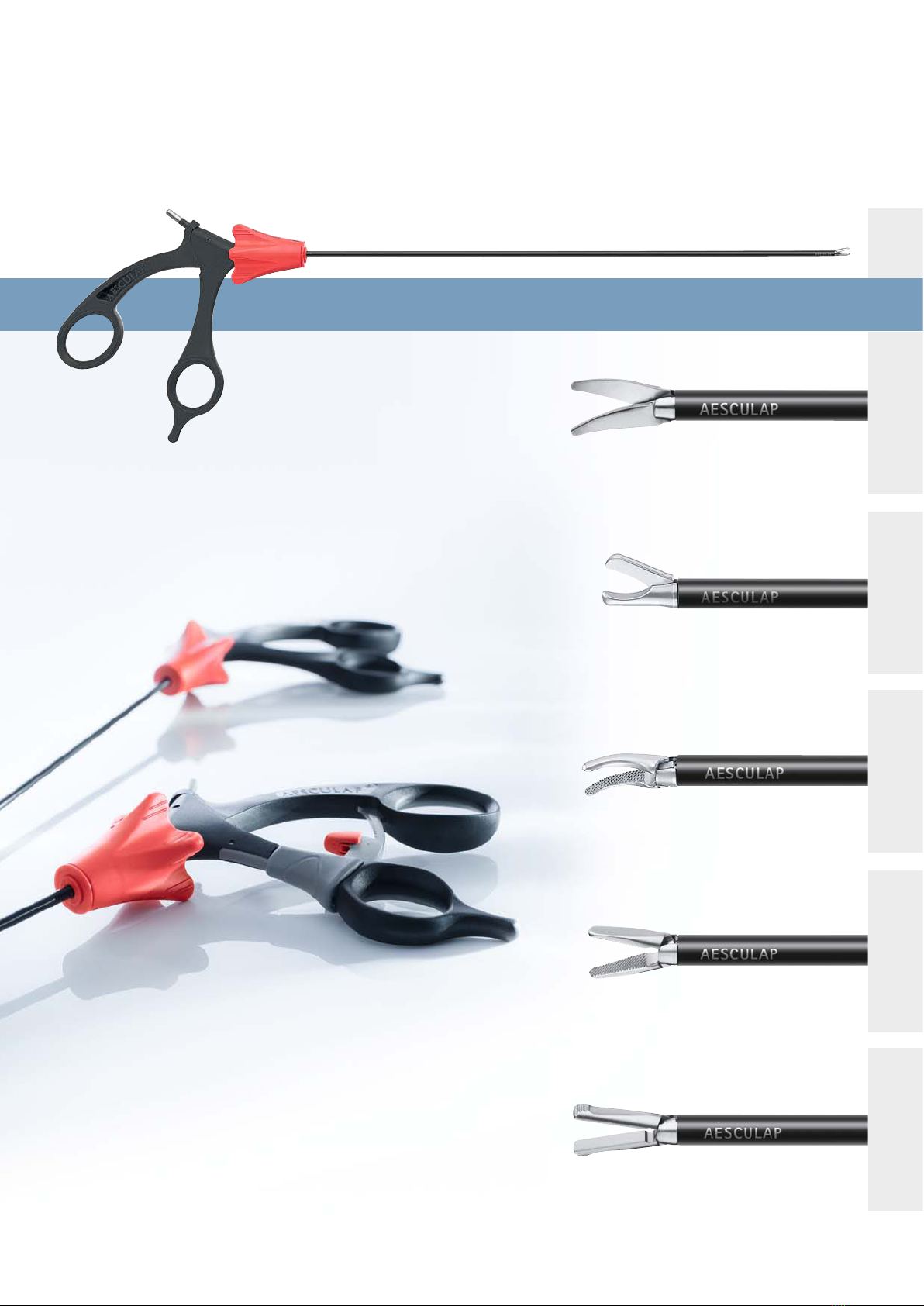

AdTec®mini Instruments / Instrumente
2:1
2:1
2:1
2:1
2:1

5
Complete Instrument Ø 3.5 mm
Komplettinstrumente Ø 3,5 mm
Single Parts
Einzelkomponenten
Aesculap Endoscopic Technology
PO380R
PO380R
PO380R
PM986PPO340R
PO360R
PO300R 290 mm
PO320R 200 mm
PO301R 290 mm
PO321R 200 mm
Art. No.
Art.-Nr.
Length
Länge
Jaw Insert
Mauleinsatz
Outer Tube
Aussenrohr
Handle
Handgri
PO302R 290 mm
PO341R
PO361R
PO342R
PM987P
PM986P
PM987P
PM986P
PM987PPO362R
PO343R
PO322R 200 mm
PO303R 290 mm
PO323R 200 mm
PO304R 290 mm
PO324R 200 mm
PO363R
PO344R
PO364R
PM986P
PM987P
PM986P
PM987P
Description
Beschreibung
PO380R
PO380R
METZENBAUM scissors,
tips curved to the left
METZENBAUM Schere,
Blätter nach links gebogen
Hook scissors, blunt
Hakenschere, stumpf
MARYLAND
Fixation and dissecting
forceps, curved
MARYLAND
Fass- und Präparierzange,
aufgebogen
Atraumatic fixation and
dissecting forceps, straight
Atraumatische Fass- und
Präparierzange, gerade
Pyloric spreader
Pylorusspreizer

6
AdTec®mini Instruments / Instrumente
2:1
2:1
2:1
2:1
2:1

Complete Instrument Ø 3.5 mm
Komplettinstrumente Ø 3,5 mm
Single Parts
Einzelkomponenten
7
Aesculap Endoscopic Technology
PO380R
PO381R
PO381R
PO381R
PO381R
PO306R 290 mm
PO307R 290 mm
PO308R 290 mm
PO309R 290 mm
PO305R 290 mm
PM986PPO345R
PO346R
PO347R
PO348R
PO349R
PM986P
PM986P
PM986P
PM986P
PO326R 200 mm
PO366R PM987P
PO325R 200 mm
PM987PPO365R
PO327R 200 mm
PO328R 200 mm
PO329R 200 mm
PO367R
PO368R
PO369R
PM987P
PM987P
PM987P
Atraumatic universal forceps,
jaw part fenestrated
Atraumatische
Universalfasszange,
Maulteil gefenstert
BABCOCK Tissue grasping
forceps
BABCOCK Organfasszange
Universal forceps with
reservoir in the jaws
Universalfasszange, mit
Reservoir im Maulteil
Biopsy forceps, fenestrated
Biopsiezange, gefenstert
DORSEY Intestinal grasping
forceps
DORSEY Darmfasszange
Art. No.
Art.-Nr.
Length
Länge
Jaw Insert
Mauleinsatz
Outer Tube
Aussenrohr
Handle
Handgri
Description
Beschreibung

8

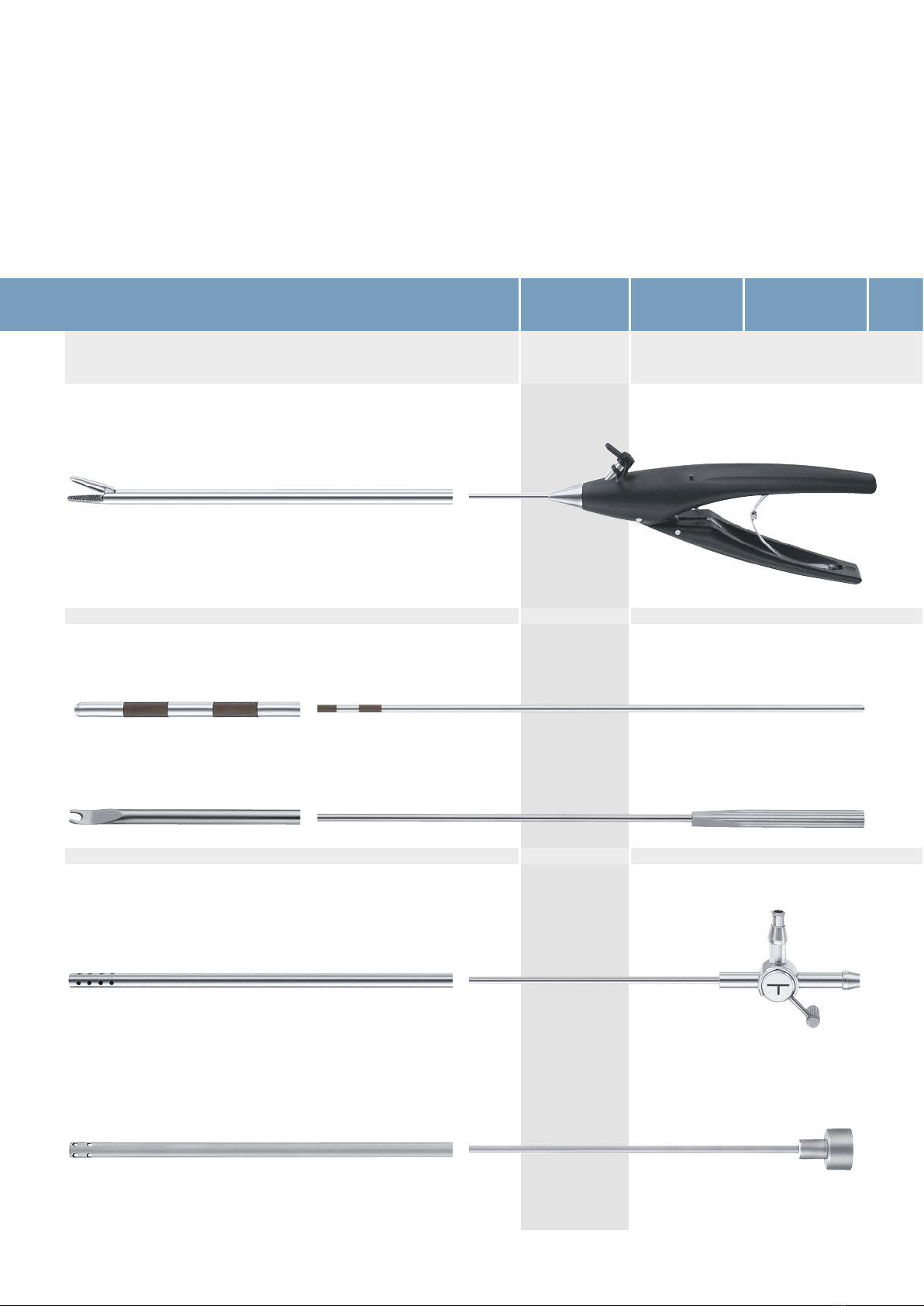

Additional Instruments Ø 3.5 mm
Zusatzinstrumente Ø 3,5 mm
Additional Instruments Ø 3.5 mm
Zusatzinstrumente Ø 3,5 mm
Suction irrigation tube
Saug-/Spühlrohr
310 mm
Suction-irrigation cannulas
Saug-/Spülrohre
310 mm 1
PG028R
PG041R
Needle holder straight
Nadelhalter gerade
290 mm
200 mm
PL418R
PL419R
Length
Länge
pcs. per pack
Stk. pro Pack
Art. No.
Art. Nr.
1:1
Description
Beschreibung
Explotratory probe with scaling
Taststab mit Skalierung
400 mm
Knot pusher
Knotenschieber
310 mm
BN322R
PL435R
1:1
1:1
1:1
1:1

Suitable for PG130, PG145
With suction/irrigation trumpet valve
handle without cannula
With pressure membrane
With multi-adapter suction connector
Colour coded buttons
Transparent valve
9
Aesculap Endoscopic Technology

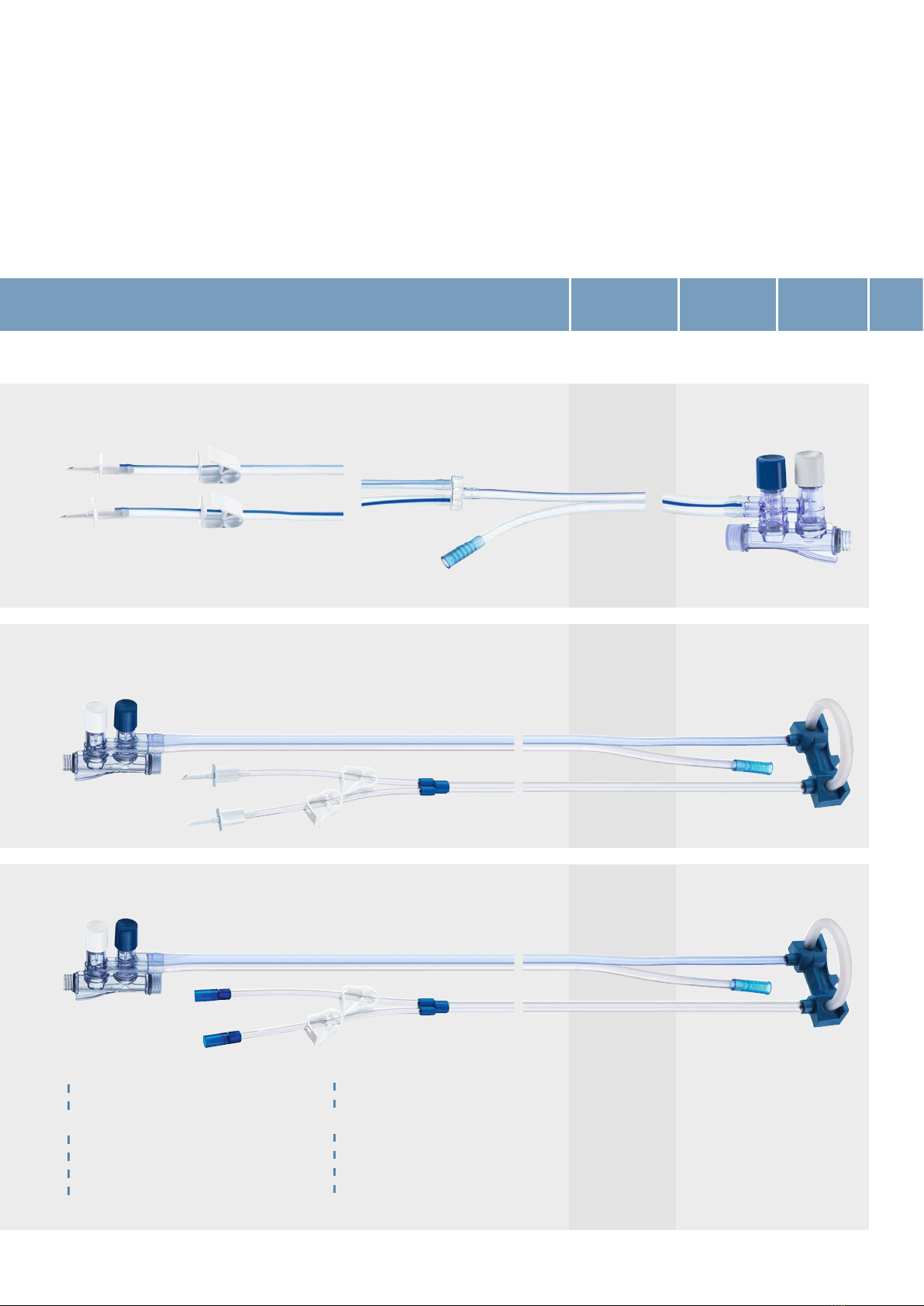

Laparoscopic Single-use suction/irrigation tubing with suction/irrigation handle
Laparoskopischer Einmal-Saug-/Spülschlauch mit Saug-/Spülhandgriff
104500 mm
PG122SU
PG123SU
3000 mm 10
PG037SU
Spikes
Length
Länge
pcs. per pack
Stk. pro Pack
104500 mm
Art. No.
Art. Nr.
Description
Beschreibung
Spikes
Care-Lock®
Für PG130, PG145 geeignet
Mit Saug-/Spülhandgriff
(Trompetenventil), ohne Saug-/Spülrohr
Mit Druckmembran
Mit Multi-Adapter Sauganschluss
Farblich codierte Saug-/Spültaster
Durchsichtiger Saug-/Spülhandgriff

10
Additional Instruments Ø 3.5 mm
Zusatzinstrumente Ø 3,5 mm
Laparoscopic Single-use suction/irrigation tubing with suction irrigation handle
Laparoskopischer Einmal-Saug-/Spülschlauch mit Saug-/Spülhandgriff
Spikes
Care-Lock®
104500 mm
PG074SU
PG075SU
Description
Beschreibung
Art. No.
Art. Nr.
Length
Länge
pcs. per pack
Stk. pro Pack
Suitable for lap pump PG070
With integrated pressure membrane
With suction/irrigation trumpet valve
handle without cannula
With multi adapter suction connector
Colour coded suction/irrigation buttons
Transparent valve
104500 mm
Für Lap-Pumpe PG070 geeignet
Mit intergrierter Druckmembran
Mit Saug-/Spülhandgriff
(Trompetenventil), ohne Saug-/Spülrohr
Mit Multi-Adapter Sauganschluss
Farblich codierte Saug-/Spültaster
Durchsichtiger Saug-/Spülhandgriff

11
Aesculap Endoscopic Technology

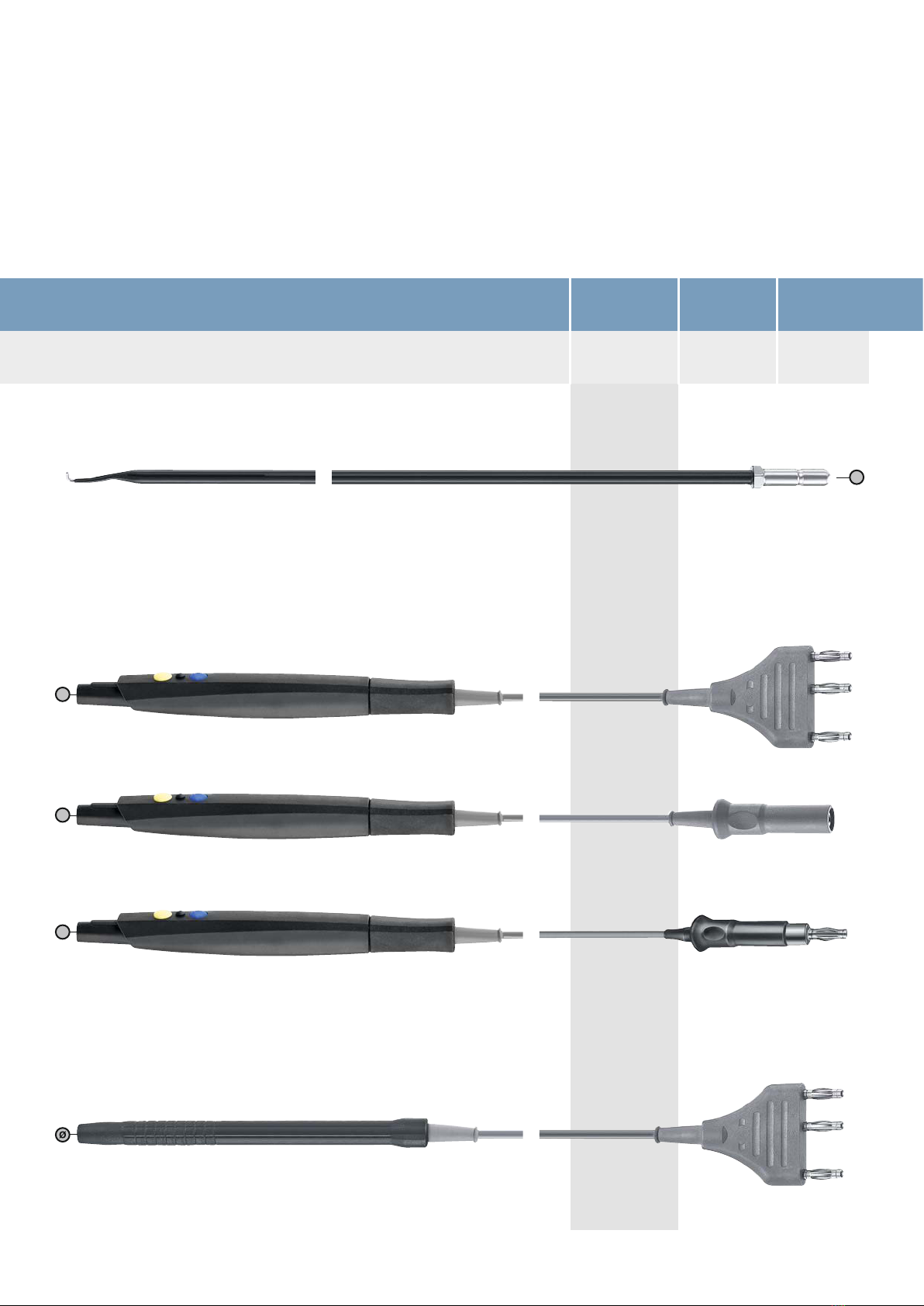

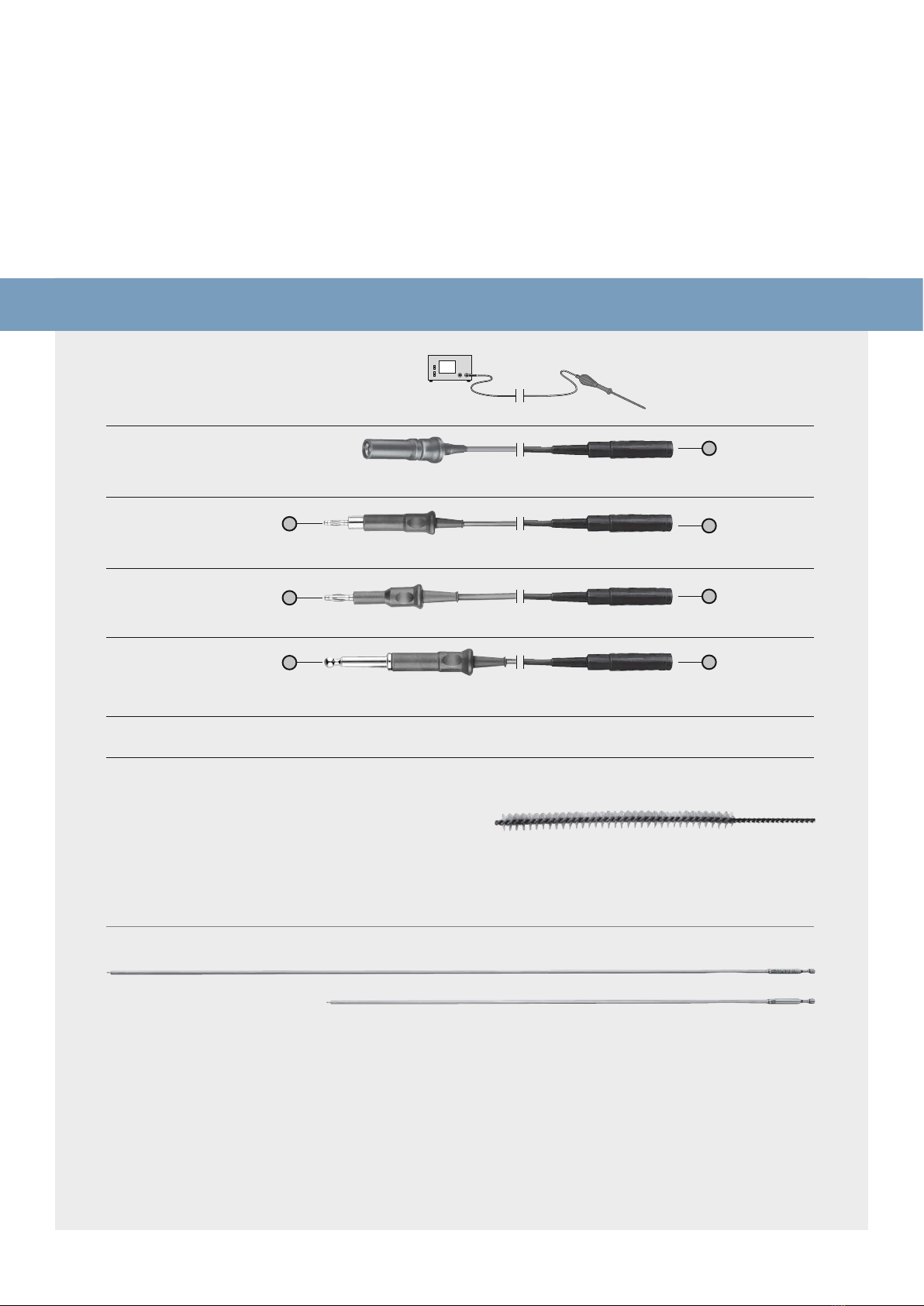

Hook electrode for use with electrode handle
Monopolare Hakenelektrode zur Verwendung mit Elektrodenhandgriff
290 mm
200 mm
Electrode handle with hand activation for use with GK397R/GK398R...
Elektrodenhandgriff mit Handaktivierung zur Verwendung mit GK397R/GK398R...
GK398R
GK397R
GN230
...for Aesculap, ACMI, Berchtold, Martin
...für Aesculap, ACMI, Berchtold, Martin
GN236
...for Erbe ACC/ICC/VIO
...für Erbe ACC/ICC/VIO
...for Aesculap, ACMI, Berchtold, Conmed, Martin, Valleylap
...für Aesculap, ACMI, Berchtold, Conmed, Martin, Valleylap
GN261
GK252Y
4mm
Ø
4mm
Ø
4mm
Ø
Art. No.
Art. Nr.
Description
Beschreibung
Length
Länge
...for Aesculap, ACMI, Berchtold, Conmed, Martin, Valleylap
...für Aesculap, ACMI, Berchtold, Conmed, Martin, Valleylap
4mm
4mm
Ø
1:1

EK310R
smooth,
with stopcock
glatt,
mit Hahn
60 mm
EK314R
smooth,
with stopcock
glatt,
mit Hahn
110 mm
60 mm110 mm
12

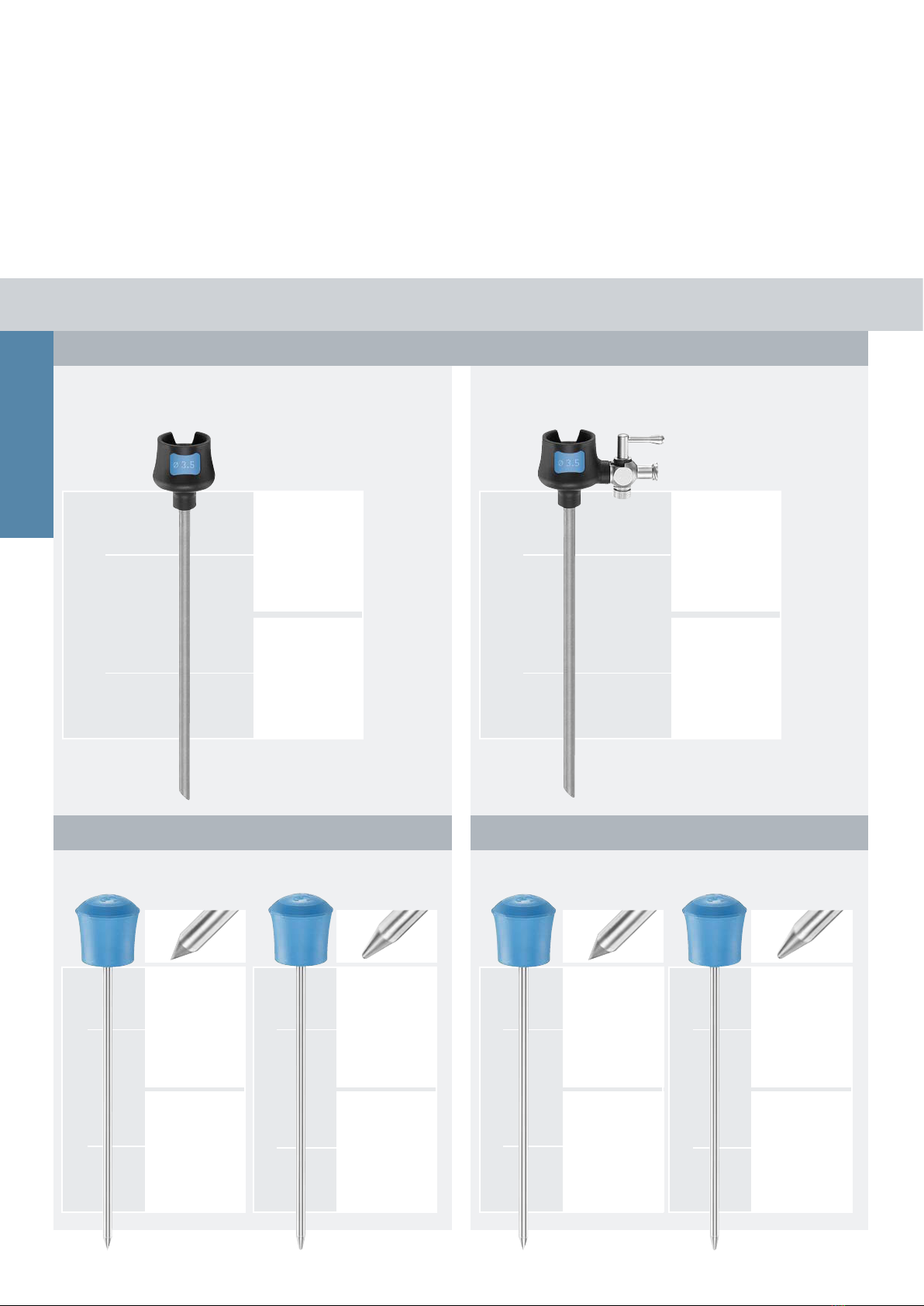

Trocars
Trokare
Trocar sleeves / Trokarhülsen
60 mm110 mm
EK311R
smooth,
without stopcock
glatt,
ohne Hahn
60 mm
EK315R
smooth,
without stopcock
glatt,
ohne Hahn
110 mm
60 mm110 mm
60 mm
110 mm
Trocar pins / Trokardorne
EK345R
conical sharp
keglig-spitz
EK348R
conical blunt
keglig-stumpf
EK349R
conical blunt
keglig-stumpf
EK346R
conical sharp
keglig-spitz
60 mm
110 mm
60 mm
110 mm
EK355R
conical sharp
keglig-spitz
EK358R
conical blunt
keglig-stumpf
EK359R
conical blunt
keglig-stumpf
EK356R
conical sharp
keglig-spitz
Suitable for EK311R / EK315R
Passend zu EK311R / EK315R
Suitable for EK310R / EK314R
Passend zu EK310R / EK314R
Enlarged inner diameter for optimized
insufflation, insertion of needles and
4mm scopes.
Erweiterter Innendurchmesser zur
optimalen Insufflation, Einführung
von Nadeln und 4mm Optiken.
Ø 3.5 mm

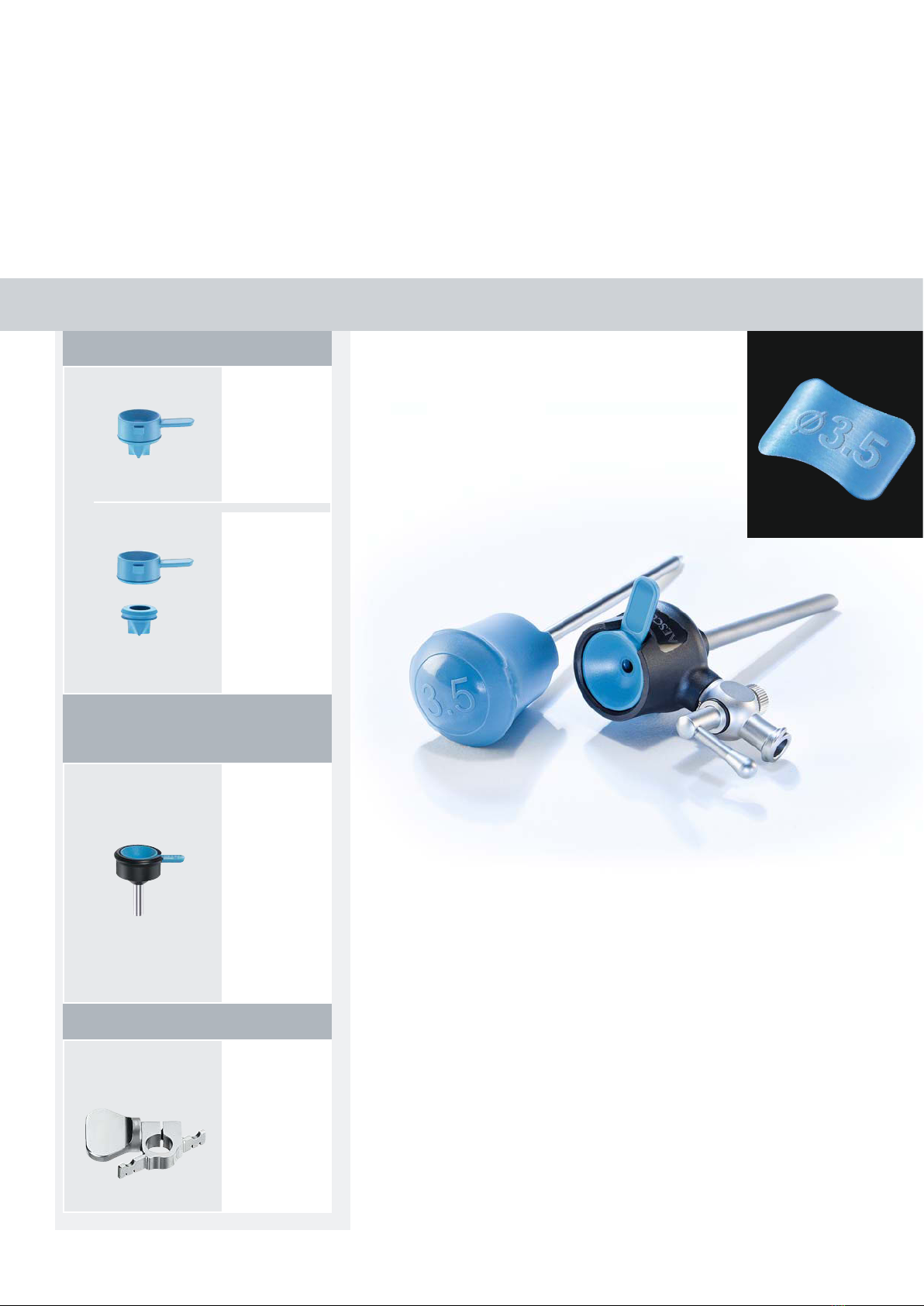

Suture sleeve /
Nahtmaterialhülse
13
Suture fixation / Nahtfixierung
Sealing unit / Ventileinheit
EK391R
Suture sleeve,
for trocars
Ø 3.5 mm, incl.
sealing cap
Nahtmaterialhülse
für 3,5 mm Trokare,
inkl. Dichtkappe
EK380P
Sealing unit for
trocars Ø 3.5 mm
20 units
Ventileinheit für
3,5 mm Trokare
20 Stück
consisting of /
bestehend aus:
EK382P
Sealing cap, 20 units
Dichtkappe, 20 Stück
EK381P
Cross slit valve,
20 units
Kreuzschlitzventil,
20 Stück
EK397R
Suture fixation
for trocars
Ø 3.5 mm
Nahtfixierung
für 3,5 mm Trokare
Suitable for EK310R / EK314R
Passend zu EK310R / EK314R
Suitable for EK311R / EK315R
Passend zu EK311R / EK315R
Aesculap Endoscopic Technology

14
60 mm
110 mm
Trocars
Trokare
EK010R
smooth,
with stopcock
glatt,
mit Hahn
60 mm
60 mm
110 mm
EK014R
smooth,
with stopcock
glatt,
mit Hahn
110 mm
EK011R
smooth,
without stopcock
glatt,
ohne Hahn
60 mm
EK015R
smooth,
without stopcock
glatt,
ohne Hahn
110 mm
60 mm
110 mm
60 mm
110 mm
EK045R
conical sharp
keglig-spitz
EK048R
conical blunt
keglig-stumpf
EK049R
conical blunt
keglig-stumpf
60 mm
110 mm
EK051R
triangular
Dreikant
EK052R
triangular
Dreikant
60 mm
110 mm
EK148SU
dilating
trocar pin,
6 units, sterile
Dilatations-
Trokardorn,
6 Stück, steril
EK149SU
dilating
trocar pin,
6 units, sterile
Dilatations-
Trokardorn,
6 Stück, steril
EK046R
conical sharp
keglig-spitz
Ø 5 mm
Trocar sleeves / Trokarhülsen
Trocar pins / Trokardorne
reusable / wiederverwendbar single use /
Einmalgebrauch

15
Reducing sleeve /
Reduzierhülse
Suture fixation / Nahtfixierung
Sealing unit / Ventileinheit
EK390R
Reducing sleeve,
Ø 5 mm incl. sealing
cap 3.5 mm
Reduzierhülse für
5 mm Trokare inkl.
3,5 mm Dichtkappe
EK080P
Sealing unit for
trocars Ø 5 mm
20 units
Ventileinheit für
5 mm Trokare
20 Stück
consisiting of /
bestehend aus:
EK082P
Sealing cap, 20 units
Dichtkappe, 20 Stück
EK081P
Cross slit valve,
20 units
Kreuzschlitzventil,
20 Stück
EK097R
Suture fixation
for trocars
Ø 5 mm
Nahtfixierung
für 5 mm Trokare
For more information please see
our brochure no. C62102.
Weitere Informationen nden
Sie in unserem Prospekt C62101.
Aesculap Endoscopic Technology

16

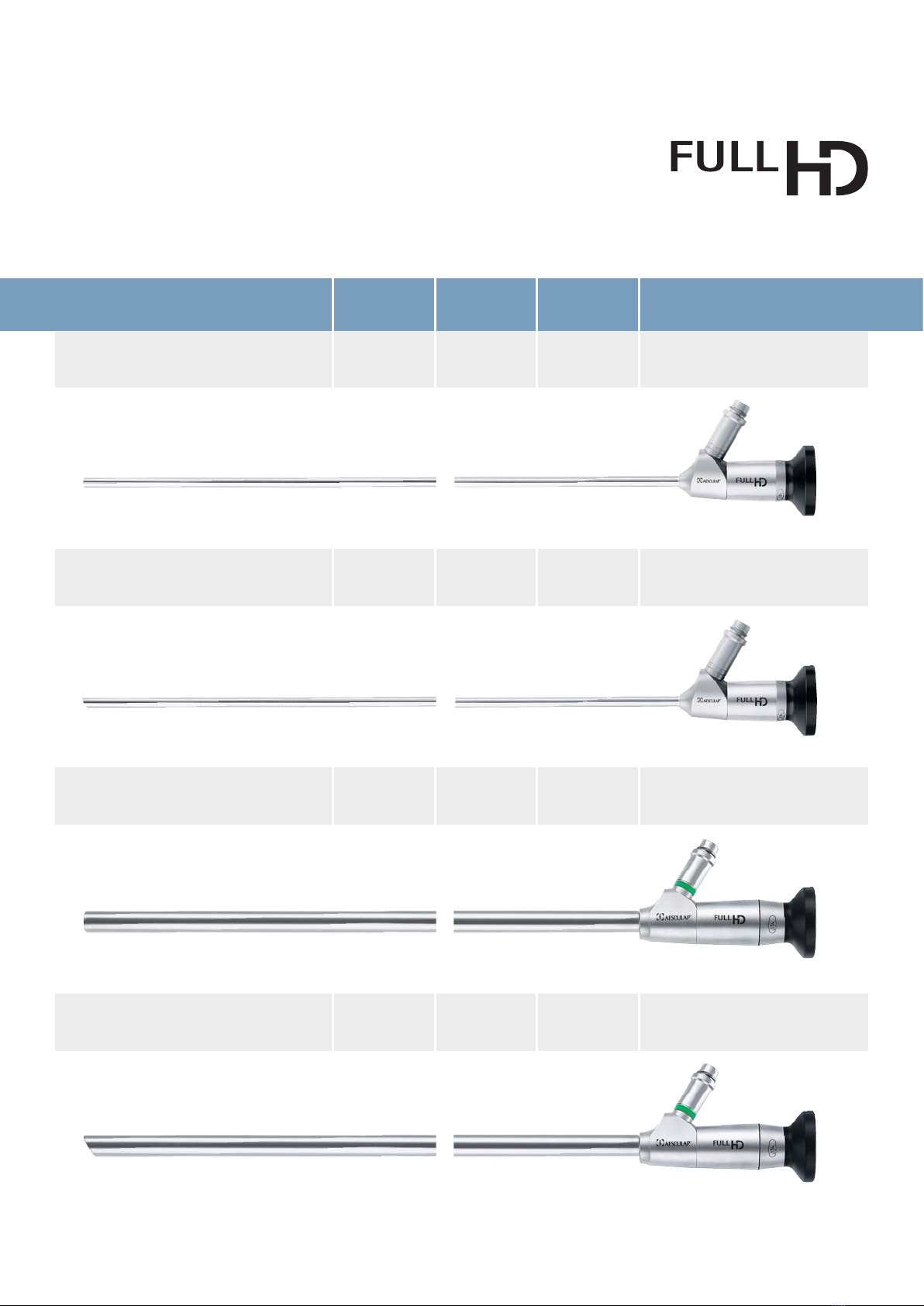

Full HD endoscope, 30°
Full HD Endoskop, 30° PE505A 180 mm 4 mm
Full HD endoscope, 0°
Full HD Endoskop, 0° PE522A 300 mm 4 mm
Full HD endoscope, 30°
Full HD Endoskop, 30° PE508A 300 mm 4 mm
Full HD Endoscopes
Full HD Endoskope
Art. No.
Art.-Nr.
Length
Länge
Description
Beschreibung
Diam.
Ø
Full HD endoscope, 0°
Full HD Endoskop, 0°
4 mm endoscopes only for use with trocars
Ø 3.5 mm with stopcock
4 mm Endoskope nur zur Verwendung mit
3,5 mm Trokaren mit Hahn
PE485A 180 mm 4 mm
1:2
1:2
1:2
1:2

17
Full HD endoscope, 30°
Full HD Endoskop, 30°
Full HD endoscope, 0°
Full HD Endoskop, 0° PE889A 330 mm 10 mm
Full HD endoscope, 30°
Full HD Endoskop, 30° PE909A 330 mm 10 mm
Aesculap Endoscopic Technology
Art. No.
Art.-Nr.
Length
Länge
Description
Beschreibung
Diam.
Ø
Full HD endoscope, 0°
Full HD Endoskop, 0° PE590A 310 mm 5 mm
PE610A 310 mm 5 mm
1:2
1:2
1:2
1:2

18
Monopolar connecting cable 3.5 m
Monopolare Anschlusskabel 3,5 m
Accessories & Spare Parts
Zubehör & Ersatzteile
AESCULAP, ACMI, Berchtold, Martin
ERBE T
On the instrument side
for a 4 mm contact pin
Instrumentenseitig für
4 mm Kontaktpin
GN202
GK239
GK245
GK246R
socket
Buchse
socket
Buchse
4 mm Ø
4 mm Ø
4 mm Ø
4 mm Ø
5 mm
Ø
4 mm
Øsocket
Buchse
socket
Buchse
ERBE ICC/ACC, KARL STORZ
8 mm
Ø
Valleylab, ACMI, Conmed, Eschmann, Erbe ICC Intern., US-Norm
Push rod / Druckstange
PO342810 290 mm
PO362810 200 mm
Cleaning Brush / Reinigungsbürste
GK469R
Cleaning brush diam. 3.7 mm, length 550 mm mm, for inner and outer tube diam. 3.5 mm, 6 units
Reinigungsbürste Ø 3,7 mm, Länge 550 mm, für Innenrohr und Außenrohr Ø 3,5 mm, 6 Stück

19
Aesculap Endoscopic Technology
Endo Rack
Endo Rack
PL960R
Storage rack set for MIS instruments, standard
consisting of:
Storage rack, standard, perforated tray and silicon mat
Dimensions: 540 x 253 x 166 mm
Set Lagerungsrack für MIC Instrumente, standard
bestehend aus:
Lagerungsrack, standard, Siebkorb und Silikonmatte
Maß: 540 x 253 x 166 mm
JK444 + JK485
Container for storage rack set PL960R
JK444 bottom and JK485 lid
External dimensions: 592 x 285 x 205 mm
Container für Lagerungsrack PL960R
JK444 Wanne und JK485 Deckel
Außenmaß: 592 x 285 x 205 mm
Universal silicon storage rack for instruments
3.5 – 12.5 mm in diameter
Provides storage for up to 18 instruments
Variable instrument storage
Fold down handles for easier instrument removal
Optional trocar storage
Universal Silikonlagerungen für Instrumente
mit Durchmesser 3,5 – 12,5 mm
Lagerung von bis zu 18 Instrumenten
Variable Instrumentenlagerung
Abklappbare Haltebügel für erleichterte
Instrumentenentnahme
Optionale Trokarlagerung
For more information see brochure
number C22111.
Weitere Informationen finden Sie
in unserem Prospekt C22111.

20
Disassembly and Assembly Instructions
Demontage- und Montageanleitung
Disassembly
Demontage
Deactivate ratchet on ratchet handle
Flip down red toggle switch.
N.B.: for PO381R only
Disconnect shaft and handle
Pull rotation knob back and let movable part of the
handle move downwards.
Remove shaft from handle
Remove the shaft by pulling the instrument shaft
out of the handle.
Sperre am Sperrengriff deaktivieren
Roten Kippschalter nach vorne umlegen.
Beachte: Betrifft nur PO381R.
Schaft und Griff trennen
Drehstern nach hinten schieben.
Schaft aus Griff entnehmen
Mauleinsatz aus dem Griff ziehen.
Disassemble shaft
Hold the jaw insert at the tip and remove the outer
tube.
Disassemble shaft
Rotate the push rod 90° counterclockwise until the
labelling is in line with the notch of the jaw part.
Disassemble shaft
Remove the push rod.
Schaft demontieren
Mauleinsatz an der Spitze festhalten und schwarzes
Außenrohr abziehen.
Schaft demontieren
Druckstange 90° gegen den Uhrzeigersinn drehen,
bis die Beschriftung in einer Linie mit der Einker-
bung des Maulteils steht.
Schaft demontieren
Druckstange herausziehen.
Notch
Einkerbung
1 2 3
4 5 6
Labelling
Beschriftung
