Bradley S19-120 User manual

Installation
P.O. Box 309
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
[phone]
bradleycorp.com
215-148 Rev. Z; ECN 17-05-039
© 2017 Bradley
Page 1 of 13 7/18/2017
S19-120
Drench Shower Horizontal Supply
with Plastic Showerhead
Douche d’urgence horizontale avec
douche en plastique
Ducha de alto flujo de suministro
horizontal con cabezal rociador de
plástico
S19-120A
Drench Shower Horizontal Supply
with Plastic Showerhead and
Stainless Steel Shroud
Douche d’urgence horizontale avec
douche en plastique et Couvercle
Ducha de alto flujo de suministro
horizontal con cabezal rociador de
plástico y Conjunto de cubierta
S19-120A
S19-120
Table of Contents
Pre-Installation Information ............................................................ 2
Supplies Required...........................................................................3
Assemble components....................................................................3
Connect water supply......................................................................3
Assembly of Components and Parts List - S19-120.......................4
Assembly of Components and Parts List - S19-120A.....................5
Table des matières
Avant l’installation........................................................................... 6
Equipements nécessaires ..............................................................7
Montage des éléments de la douche d’urgence.............................7
Raccordement de l’alimentation......................................................7
Assemblage des composantes et Liste des pièces - S19-120.......8
Assemblage des composantes et Liste des pièces - S19-120A.....9
Contenido
Información previa a la instalación............................................... 10
Materiales necesarios ...................................................................11
Montar la ducha de alto flujo.........................................................11
Conectar el suministro de agua ....................................................11
Armado de los componentes y lista de piezas - S19-120 ............12
Armado de los componentes y lista de piezas - S19-120A..........13

2
S19-120, S19-120A Installation
7/18/2017 Bradley • 215-148 Rev. Z; ECN 17-05-039
WARNING
Flush the water supply lines before beginning installation and after installation is complete. Test
the unit for leaks and adequate water flow. Main water supply to the eyewash should be “ON” at all
times. Provisions shall be made to prevent unauthorized shutoff.
CAUTION
Emergency equipment must be supplied with tepid water (60°F to 100°F/15.6°C to 37.8°C). Any
prolonged exposure to near freezing water affects the body's ability to maintain body temperature,
increasing the risk of hypothermia.
NOTICE
Before installing this product, ensure that there are adequate clearances around the product and
activation of the product does not interfere with other products or obstructions.
Avoid cleaners containing organic solvents, alcohols and hydrocarbons. Rinse with water after
cleaning.
IMPORTANT
The installation and location of all safety drench showers, eye and eye/face washes must comply
with the requirements of ANSI/ISEA Z358.1.
Read this installation manual completely to ensure proper installation, then file it with the owner or
maintenance department. Compliance and conformity to drain requirements and other local codes
and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before discarding any
packaging material. If any parts are missing, do not begin installation until you obtain the missing
parts.
The ANSI/ISEA Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed
emergency fixtures require a minimum of 30 PSI (0.21MPa) flowing pressure.
Self-closing spring-loaded valves are not UL classified to ANSI/ISEA Z358.1.
Weekly activation must be conducted on all plumbed emergency equipment to ensure a suitable
flushing fluid supply is present and any sediment build-up in the supply line is cleared. Emergency
equipment should be inspected monthly to address any maintenance issues ensuring the
equipment is in good operating condition and that there are no signs of wear.
Workers who may come in contact with potentially hazardous materials should be trained regarding
the placement and proper operation of emergency equipment per ANSI/ISEA Z358.1.
For questions regarding the operation or installation of this product, visit www.bradleycorp.com or
call 800-BRADLEY (272.3539).
Product warranties and parts information may also be found under ”Products” on our web site at
bradleycorp.com.

3
Installation S19-120, S19-120A
Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017
Supplies Required
• Teflon tape and pipe sealant
• Piping to 1" NPT water supply inlet
• Adequate supply pipe supports
• Minimum 4" (102 mm) drain to accommodate
30 gallons (115 liters) per minute discharge for
shower waste
• Sign-mounting hardware
Assemble components
1. Assemble the components as shown on page 4
(S19-120) or page 5 (S19-120A).
2. Apply pipe sealant to all male-threaded pipe joints.
3. Use the rubber grip pad provided or a strap
wrench around pipes when tightening to prevent
marring. Place the grip pad on the pipe, then put
the wrench over the grip pad and turn the pipe
with the wrench.
4. Bottom edge of showerhead should be 84"
(2134mm) from the floor.
Connect water supply
NOTICE! Do not rely on Bradley’s Drench Shower to
support supply piping.
1. Connect water supply piping to 1" NPT inlet
on unit (piping supplied by installer). Provide
adequate supports (supplied by installer) for
supply pipe using pipe hangers or other means.
2. Mount the safety sign to the wall using sign-
mounting hardware supplied by installer.
4½"
(114mm)
9"
(229mm)
Ø 3.1"
(78.7mm)
15¾"
(400mm)
84"
(2134mm)
to Floor
25½"
(648mm)
6"
(152mm)
9"
(229mm)
Ø 10¾"
(273mm)
15¾"
(400mm)
25½"
(648mm)
S19-120
S19-120A
35⁄8"
(92mm)
35⁄8"
(92mm)
84"
(2134mm)
to Floor
All dimensions assume standard thread
engagement. Variations in manufacturing
allow for +/- 1/8" (3mm) per threaded joint.
To find the tolerance of a dimension, add
the number of thread joints in between a
dimension and multiply it by 1/8" (3mm).

4
S19-120, S19-120A Installation
7/18/2017 Bradley • 215-148 Rev. Z; ECN 17-05-039

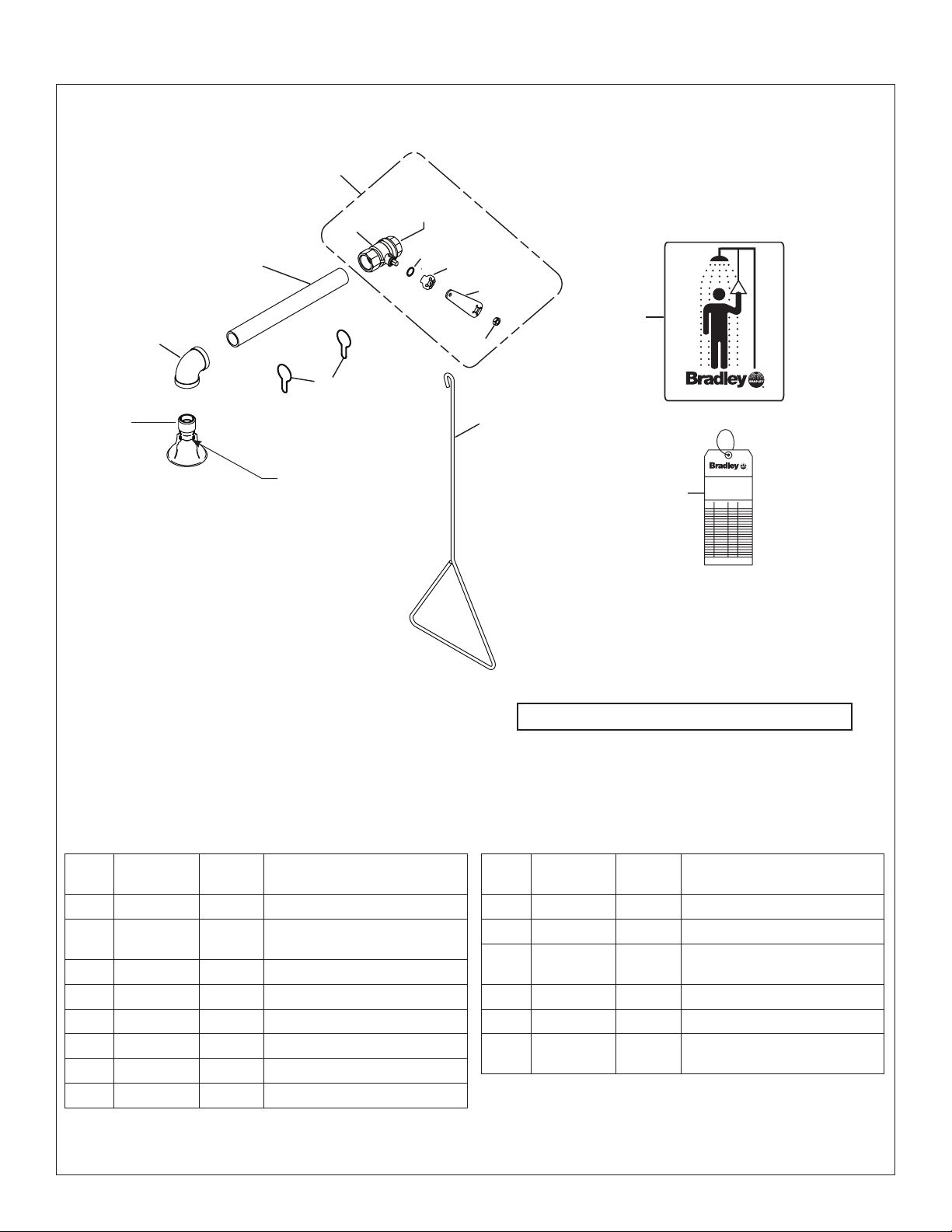

Assembly of Components and Parts List - S19-120
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-050
6
7
8
3
4
5
1.2 1.3
1.4
1.11
1.1
1
2
NOTE: Items 1.1–1.5 come preassembled as Item 1.
1" NPT
Supply Inlet
NOTE: Use
teflon tape
only.
Item Part No. Qty. Description
1 S30-059 1 Stay-Open Ball Valve
Assembly
1.1 S27-278 1 Ball Valve with Jam Nut
1.11 110-214 1 Jam Nut (only)
1.2 153-489 1 Adapter
1.3 124-048 1 Washer
1.4 128-201 1 Handle
2 128-156A 1 Pull Rod - 25½" Long
Item Part No. Qty. Description
3 151-001 2 Curtain Hook
4 113-006LK 1 Pipe 1" NPT x 12" Long
5 169-847 1 90° Elbow 1" NPT
6 S24-188 1 Plastic Showerhead Assembly
7 204-421 1 Emergency Tag
8 114-050 1 Safety Sign
9 269-915 1 Grip Pad (not shown)

5
Installation S19-120, S19-120A
Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017
Assembly of Components and Parts List - S19-120A
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operate valve(s)each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich imTestbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnementdes valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FA X: (262-251-5817)
http://www.bradleycorp.com
114-050
7
8
2
3
4
5
1.2 1.3
1.4
1.11
1.1
1
6
6.11
6.1
6.12
6.2
NOTE: Items 1.1–1.5 come preassembled as Item 1.
Items 6.1–6.2 come preassembled as Item 6.
1" NPT
Supply Inlet
NOTE: Use
teflon tape only.
Item Part No. Qty. Description
1 S30-059 1 Stay-Open Ball Valve Assembly
1.1 S27-278 1 Ball Valve with Jam Nut
1.11 110-214 1 Jam Nut (only)
1.2 153-489 1 Adapter
1.3 124-048 1 Washer
1.4 128-201 1 Handle
2 128-156A 1 Pull Rod - 25½" Long
3 151-001 2 Curtain Hook
4 113-006LK 1 Pipe 1" NPT x 12" Long
5 169-847 1 90° Elbow 1" NPT
Item Part No. Qty. Description
6 S24-189 1 Stainless Steel Showerhead
Assy.
6.1 S24-193 1 Stainless Steel Shroud Kit
6.11 187-053 1 Showerhead Shell
6.12 154-147 1 Ring
6.2 S24-188 1 Plastic Showerhead Assembly
7 204-421 1 Emergency Tag
8 114-050 1 Safety Sign
9 269-915 1 Grip Pad

6
S19-120, S19-120A Installation
7/18/2017 Bradley • 215-148 Rev. Z; ECN 17-05-039
AVERTISSEMENT
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit d’eau est
adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être toujours OUVERTE. On
devra prévoir des dispositions pour empêcher tout arrêt non autorisé.
ATTENTION
Le matériel d’urgence doit être alimenté en eau tiède (15,6 °C à 37,8 °C/60 °F à 100 °F). Toute
exposition prolongée à de l’eau proche de la température de congélation peut altérer la capacité de
l’organisme à maintenir la température corporelle, ce qui accroît le risque d’hypothermie.
AVIS
Avant d’installer ce produit, vérifier qu’il y a des dégagements suffisants autour du produit et que
l’activation du produit n’est pas entravée par d’autres produits ou obstructions.
Éviter les produits nettoyants qui contiennent des solvants organiques, des alcools et des
hydrocarbures. Rincer à l’eau après nettoyage.
IMPORTANT
L’installation et l’emplacement de toutes les douches d’urgence, oculaires et oculaires-faciales
doivent être conformes aux exigences d’ANSI/ISEA Z358.1.
Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée. Une fois
celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d’entretien. L’installateur est
responsable de la conformité de l’installation aux codes pour des drain et codes et règlements en
vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque aucune
avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les pièces
manquantes.
La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les
appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins
30 PSI (0,21 MPa).
Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.
Une activation hebdomadaire doit être effectuée sur tout le matériel d’urgence à tuyauterie
d’alimentation pour vérifier que l’arrivée de liquide de rinçage est suffisante et éliminer tout dépôt
de sédiment de la conduite d’alimentation. Le matériel d’urgence doit être contrôlé chaque mois
pour régler tout problème d’entretien éventuel et s’assurer que le matériel est en bon état de
marche et ne présente aucun signe d’usure.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement dangereuses
doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel d’urgence
conformément à la norme ANSI/ISEA Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le site
www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site
Internet à www.bradleycorp.com.

7
Installation S19-120, S19-120A
Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017
Equipements nécessaires
• Produit d’étanchéité pour tuyauterie
• Tuyau d’alimentation pour branchement au raccord
NPT de 1" d’arrivée d’eau
• Un nombre suffisant de supports de tuyau
• Tuyau d’évacuation d’au moins 4" (102 mm) pour
evacuer 30 GPM (115 litres) d’eau de la douche
• Quincaillerie pour l’installation de l’enseigne
Montage des éléments de la
douche d’urgence
1. Monter les éléments de la douche d’urgence voir
page 8 (S19-120) ou page 9 (S19-120A).
2. Mettre de la pâte ou du ruban d’étanchéité (non
fournis) sur tous les filetages mâles.
3. Utilisez des tampons autour des tuyaux pour ne
pas les endommager lors du serrage. Placez
le tampon sur le tuyau puis la clé par dessus.
Laissez le tampon en place, puis tournez le tuyau
avec la clé.
4. Le bord inférieur de la pomme de la douche
d’urgence doit se trouver à 2134mm (84") du sol.
Raccordement de l’alimentation
AVIS! Ne pas utiliser la douche d’urgence Bradley pour
supporter la tuyauterie d’alimentation.
1. Brancher l’alimentation en eau sur l’orifice
d’alimentation de 1" NPT de la douche d’urgence
(tuyauterie à fournir). Prévoir des supports
adéquats (non fournis) pour la tuyauterie
d’alimentation.
2. Installer l’enseigne de sécurité au mur à l’aide
de la quincaillerie d’installation (fournie par
l’installateur).
Toutes les dimensions supposent un engagement
de filetage standard. Les variations de fabrication
prévoient +/- 3,1 mm (1/8") par joint fileté. Pour
trouver la tolérance d’une dimension, ajouter le
nombre de joints filetés entre une dimension et le
multiplier par 3,1 mm (1/8").
4½"
(114mm)
9"
(229mm)
Ø 3.1"
(78.7mm)
15¾"
(400mm)
84"
(2134mm)
du Sol
25½"
(648mm)
6"
(152mm)
9"
(229mm)
Ø 10¾"
(273mm)
15¾"
(400mm)
25½"
(648mm)
S19-120
S19-120A
35⁄8"
(92mm)
35⁄8"
(92mm)
84"
(2134mm)
du Sol

8
S19-120, S19-120A Installation
7/18/2017 Bradley • 215-148 Rev. Z; ECN 17-05-039
Assemblage des composantes et Liste des pièces - S19-120
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-050
6
7
8
3
4
5
1.2 1.3
1.4
1.11
1.1
1
2
NOTE : Les pièces 1.1–1.5 sont livrées montées sous le nº 1.
Orifice
d’alimentation
d’eau de 1" NPT
NOTE: Utiliser
uniquement du
ruban de téflon.
Piéce Réf Qté Description
1 S30-059 1 Robinet à tournant sphérique
1.1 S27-278 1 Robinet (avec écrou de
blocage)
1.11 110-214 1 Écrou de blocage (seulement)
1.2 153-489 1 Adaptateur
1.3 124-048 1 Rondelle
1.4 128-201 1 Poignée
2 128-156A 1 Tige - 25½"
3 151-001 2 Crochet
Piéce Réf Qté Description
4 113-006LK 1 Tuyau de 1" NPT x 12"
5 169-847 1 Coude 90° de 1" NPT
6 S24-188 1 Pommeau de douche
plastique
7 204-421 1 Étiquette d’urgence
8 114-050 1 Enseigne de sécurité
9 269-915 1 Tampon anti dérapant
(non montré)

9
Installation S19-120, S19-120A
Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017
Assemblage des composantes et Liste des pièces - S19-120A
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operate valve(s)each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich imTestbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnementdes valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FA X: (262-251-5817)
http://www.bradleycorp.com
114-050
7
8
2
3
4
5
1.2 1.3
1.4
1.11
1.1
1
6
6.11
6.1
6.12
6.2
NOTE : Les pièces 1.1–1.5 sont livrées montées sous le nº 1.
Les pièces 6.1–6.2 sont livrées montées sous le nº 6.
Orifice
d’alimentation
d’eau de 1" NPT
NOTE: Utiliser
uniquement du
ruban de téflon.
Piéce Réf Qté Description
1 S30-059 1 Robinet à tournant sphérique
1.1 S27-278 1 Robinet (avec écrou de
blocage)
1.11 110-214 1 Écrou de blocage (seulement)
1.2 153-489 1 Adaptateur
1.3 124-048 1 Rondelle
1.4 128-201 1 Poignée
2 128-156A 1 Tige - 25½"
3 151-001 2 Crochet
4 113-006LK 1 Tuyau de 1" NPT x 12"
5 169-847 1 Coude 90° de 1" NPT
Piéce Réf Qté Description
6 S24-189 1 Tête de douche en acier inox
6.1 S24-193 1 Couvercle
6.11 187-053 1 Corps de douche
6.12 154-147 1 Anneau
6.2 S24-188 1 Pommeau de douche
plastique
7 204-421 1 Étiquette d’urgence
8 114-050 1 Enseigne de sécurité
9 269-915 1 Tampon anti dérapant
(non montré)

10
S19-120, S19-120A Installation
7/18/2017 Bradley • 215-148 Rev. Z; ECN 17-05-039
ADVERTENCIA
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que no haya
fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la unidad debe estar
siempre en posición “ON” (abierto). Se deben tomar medidas a fin de evitar el corte no autorizado
del suministro.
ATTENCIÓN
Los equipos de emergencia deben contar con agua tibia (entre 15,6 °C y 37,8 °C). Cualquier
exposición prolongada a aguas bajo cero afecta la capacidad del cuerpo para mantener su
temperatura, lo que incrementa el riesgo de hipotermia.
AVISO
Antes de instalar este producto, asegúrese de que haya espacio adecuado alrededor del producto y
de que su activación no interfiera con otros productos u obstrucciones.
Evite los limpiadores que contengan solventes orgánicos, alcoholes e hidrocarburos. Enjuague con
agua después de limpiar.
IMPORTANTE
La instalación y ubicación de todas las duchas, lavaojos y lavaojos/lavacara de seguridad deben
cumplir con los requisitos de ANSI/ISEA Z358.1.
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento de
Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos para
desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén incluídas
antes de desechar cualquier material de embalaje.
La norma ANSI/ISEA Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de
emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI).
Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para
ANSI/ISEA Z358.1.
Se deben llevar a cabo activaciones semanales de todos los equipos de emergencia conectados
a la plomería para garantizar que hay un suministro de líquido de limpieza adecuado presente
y liberar la tubería de suministro de cualquier acumulación de sedimento. Los equipos de
emergencia se deben inspeccionar mensualmente para solucionar cualquier problema de
mantenimiento; esto garantizará que los equipos están en buenas condiciones de funcionamiento
y que no hay señales de desgaste.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos deben
recibir capacitación sobre la ubicación y operación adecuada de los equipos de emergencia en
conformidad con la norma ANSI/ISEA Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com o
llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en nuestro sitio
Web, www.bradleycorp.com.

11
Installation S19-120, S19-120A
Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017
Materiales necesarios
• Sellador de tubería
• Tubería a la entrada del suministro de agua NPT
de 1" en la unidad
• Apoyos de tubería de suministro adecuados
• Desagüe mínimo de 4" (102mm) para acomodar la
descarga de 30 galones (115 litros) por minuto de
los afluentes de la ducha de alto flujo
• Tornillería para montar el aviso de seguridad
Montar la ducha de alto flujo
1. Montar los componentes de la ducha de alto flujo
como se muestra en la página 12 (S19-120) o la
página 13 (S19-120A).
2. Aplicar el sellador de tubería o la cinta adhesiva
(suministrada por el instalador) a todas las juntas
de tubería de rosca macho.
3. Usar una almohadilla de agarre al apretar la
tubería para evitar dañarla. Colocar la almohadilla
de agarre en la tubería y luego poner la llave
sobre la almohadilla. Con la almohadilla de agarre
en su sitio, girar el tubo con la llave.
4. El borde inferior del cabezal rociador debe quedar
a 2134mm (84") del piso.
Conectar el suministro de agua
AVISO! No contar con la ducha Bradley de alto flujo
para sostener la tubería de suministro.
1. Conectar la tubería de suministro de agua a
la entrada NPT de 1" en la unidad (tubería
suministrada por el instalador). Proveer apoyos
adecuados (suministrados por el instalador) para
la tubería de suministro usando ganchos de
tubería u otros medios.
2. Fije el aviso de seguridad a la pared, usando
tornillería adecuada (proporcionada por el
instalador).
Todas las dimensiones asumen el enganche de
rosca estándar. Las variaciones en la fabricación
permiten +/- 3,1 mm (1/8") por junta roscada.
Para encontrar la tolerancia de una dimensión,
agregue el número de juntas roscadas entre una
dimensión y multiplíquelo por 3,1 mm (1/8").
4½"
(114mm)
9"
(229mm)
Ø 3.1"
(78.7mm)
15¾"
(400mm)
84"
(2134mm)
al piso
25½"
(648mm)
6"
(152mm)
9"
(229mm)
Ø 10¾"
(273mm)
15¾"
(400mm)
25½"
(648mm)
S19-120
S19-120A
35⁄8"
(92mm)
35⁄8"
(92mm)
84"
(2134mm)
al piso

12
S19-120, S19-120A Installation
7/18/2017 Bradley • 215-148 Rev. Z; ECN 17-05-039
Armado de los componentes y lista de piezas - S19-120
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-050
6
7
8
3
4
5
1.2 1.3
1.4
1.11
1.1
1
2
NOTA: Las piezas 1.1–1.5 vienen premontadas como la pieza 1.
Entrada de
suministro
NPT de 1"
NOTA: Usar
cinta de teflon
solamente.
Art. No de
Pieza Cant. Descripción
1 S30-059 1 Válvula de flotador NPT de 1"
1.1 S27-278 1 Válvula de flotador (con
tuerca)
1.11 110-214 1 Contratuerca (solamente)
1.2 153-489 1 Adaptador
1.3 124-048 1 Arandela
1.4 128-201 1 Manilla
2 128-156A 1 Varilla de tiro - 25½"
3 151-001 2 Gancho
Art. No de
Pieza Cant. Descripción
4 113-006LK 1 Tubo NPT de 1" x 12" de largo
5 169-847 1 Codo NPT de 90° de 1"
6 S24-188 1 Conj. de cabezal rociador
plastique
7 204-421 1 Etiqueta de emergencia
8 114-050 1 Letrero de seguridad
9 269-915 1 Almohadilla de agarre
(no se muestra)

13
Installation S19-120, S19-120A
Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017
Armado de los componentes y lista de piezas - S19-120A
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operate valve(s)each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich imTestbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnementdes valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FA X: (262-251-5817)
http://www.bradleycorp.com
114-050
7
8
2
3
4
5
1.2 1.3
1.4
1.11
1.1
1
6
6.11
6.1
6.12
6.2
NOTA: Las piezas 1.1–1.5 vienen premontadas como la pieza 1.
Las piezas 6.1–6.2 vienen premontadas como la pieza 6.
Entrada de
suministro
NPT de 1"
NOTA: Usar
cinta de teflon
solamente.
Art. No de
Pieza Cant. Descripción
1 S30-059 1 Válvula de flotador NPT de 1"
1.1 S27-278 1 Válvula de flotador (con
tuerca)
1.11 110-214 1 Contratuerca (solamente)
1.2 153-489 1 Adaptador
1.3 124-048 1 Arandela
1.4 128-201 1 Manilla
2 128-156A 1 Varilla de tiro - 25½"
3 151-001 2 Gancho
4 113-006LK 1 Tubo NPT de 1" x 12" de largo
5 169-847 1 Codo NPT de 90° de 1"
Art. No de
Pieza Cant. Descripción
6 S24-189 1 Conjunto de cabezal rociador
6.1 S24-193 1 Conjunto de cubierta
6.11 187-053 1 Casco del cabezal rociador
6.12 154-147 1 Anillo
6.2 S24-188 1 Conj. de cabezal rociador
plastique
7 204-421 1 Etiqueta de emergencia
8 114-050 1 Letrero de seguridad
9 269-915 1 Almohadilla de agarre (no se
muestra)
