BABY TRIUM
BABY TRIUM DT

Lingua italiana Uso e manutenzione
SOMMARIO
1 INFORMAZIONI GENERALI.......................................................................................................................1
2 INFORMAZIONI TECNICHE.......................................................................................................................3
3 INFORMAZIONI SULLA SICUREZZA................................................................................................... 12
4 INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE............................................... 13
5 INFORMAZIONI SULLE REGOLAZIONI.............................................................................................. 18
6 INFORMAZIONI SULL’USO .................................................................................................................... 24
7 INFORMAZIONI SULLA MANUTENZIONE........................................................................................ 30
8 INFORMAZIONI SULLE SOSTITUZIONI.............................................................................................. 33
INDICE ANALITICO
A
Accessori opzionali ........................................................................................................................................ 10
Attacco e distacco della macchina operatrice dalla trattrice.......................................................... 25
C
Caratteristiche tecniche (BABY TRIUM)......................................................................................................5
Caratteristiche tecniche (BABY TRIUM DT)...............................................................................................6
Circolazione su strade pubbliche............................................................................................................. 29
Controllo pneumatici.................................................................................................................................... 31
D
Dati anagrafici costruttore e macchina .....................................................................................................1
Demolizione della macchina operatrice................................................................................................ 35
Descrizione comandi .................................................................................................................................... 24
Descrizione generale .......................................................................................................................................3
Dichiarazione di conformità..........................................................................................................................7
Dimensioni d’ingombro (BABY TRIUM) .....................................................................................................5
Dimensioni d’ingombro (BABY TRIUM DT)...............................................................................................6
Dimensioni piantina.........................................................................................................................................7
Disimballo e montaggio.............................................................................................................................. 16
Distanza interpianta.........................................................................................................................................7
Documentazione allegata..............................................................................................................................1
E
Elementi principali BABY TRIUM..................................................................................................................3
Elementi principali BABY TRIUM DT (doppio telaio).............................................................................4
Esclusione di responsabilità ..........................................................................................................................2
G
Glossario...............................................................................................................................................................2
I
Imballo ............................................................................................................................................................... 13
Inattività prolungata della macchina operatrice ................................................................................ 29
Inconvenienti, cause, rimedi ...................................................................................................................... 31
L
Lavoro notturno o con scarsa visibilità................................................................................................... 28
M
Modalità di richiesta assistenza....................................................................................................................1
Modalità di trapianto .................................................................................................................................... 27
Movimentazione e sollevamento dell’imballo .................................................................................... 14

Lingua italiana Uso e manutenzione
P
Pendenze ammissibili......................................................................................................................................7
Protezioni .............................................................................................................................................................8
Pulizia della macchina operatrice............................................................................................................. 31
Pulizia del vomere aprisolco....................................................................................................................... 30
R
Raccomandazioni di sicurezza per la movimentazione e il trasporto......................................... 13
Raccomandazioni di sicurezza per le regolazioni............................................................................... 18
Raccomandazioni di sicurezza per le sostituzioni.............................................................................. 33
Raccomandazioni di sicurezza per l’uso................................................................................................. 24
Raccomandazioni per la manutenzione ................................................................................................ 30
Regolazione carico del ruotino ................................................................................................................. 19
Regolazione del carico dell’unità di trapianto..................................................................................... 23
Regolazione del disinnesto automatico di sicurezza ........................................................................ 23
Regolazione della fase distributore-espulsore.................................................................................... 22
Regolazione della lamella scorrevole (Plant Control)........................................................................ 19
Regolazione dell’efficacia di costipazione............................................................................................. 18
Regolazione distanza delle ruote costipatrici dal vomere .............................................................. 18
Regolazione interfila ..................................................................................................................................... 20
Regolazione interpianta............................................................................................................................... 21
Regolazione profondità di trapianto....................................................................................................... 19
Regolazione raschietto ruote costipatrici.............................................................................................. 18
Regolazione raschietto ruotino................................................................................................................. 20
Rischi residui .................................................................................................................................................... 11
Rumore............................................................................................................................................................... 11
S
Schema punti di lubrificazione.................................................................................................................. 32
Scopo del manuale...........................................................................................................................................1
Segnali di sicurezza e informazione ...........................................................................................................8
Sistemazione sedile....................................................................................................................................... 26
Sollevamento BABY TRIUM......................................................................................................................... 14
Sollevamento BABY TRIUM DT................................................................................................................... 15
Sostituzione catena ruote motrici............................................................................................................ 33
Sostituzione catena unità di trapianto................................................................................................... 34
Sostituzione pignone ruote motrici ........................................................................................................ 33
Sostituzione vomere ..................................................................................................................................... 35
T
Tabella intervalli di manutenzione........................................................................................................... 30
Trasporto della macchina operatrice ...................................................................................................... 28

UN41 0001AF
C
B
D E
F
A
Lingua italiana Uso e manutenzione
1
INFORMAZIONI GENERALI 1
Scopo del manuale
Il manuale è stato realizzato dal costruttore per fornire le
informazioni necessarie e i criteri da seguire a tutti colo-
ro che interagiscono con la trapiantatrice, nel proseguo
del manuale denominata anche macchina operatrice.
Gli operatori in relazione alle loro competenze, oltre ad
adottare una buona tecnica di utilizzo, devono leggere
e comprendere le informazioni descritte nel manuale
d’uso ed applicarle in modo rigoroso.
Le istruzioni originali sono fornite dal costruttore in lin-
gua italiana.
Per soddisfare gli adempimenti legislativi o commerciali
le istruzioni originali possono essere fornite dal costrut-
tore in altre lingue.
Il manuale è parte integrante della macchina operatrice;
deve essere conservato in un luogo noto e facilmente
accessibile per future consultazioni per tutta la durata di
vita della macchina operatrice.
Per evidenziare alcune parti di testo, rilevanti ai fini della
sicurezza o per indicare informazioni importanti, sono
stati adottati alcuni simboli il cui significato è di seguito
descritto.
Pericolo - Attenzione
Indica situazioni di grave pericolo che, se trascurate,
possono mettere seriamente a rischio la salute e la
sicurezza delle persone.
Prudenza
Indica che è necessario adottare comportamenti
adeguati per non mettere a rischio la salute e la si-
curezza.
Informazione
Indica informazioni tecniche di particolare impor-
tanza da non trascurare.

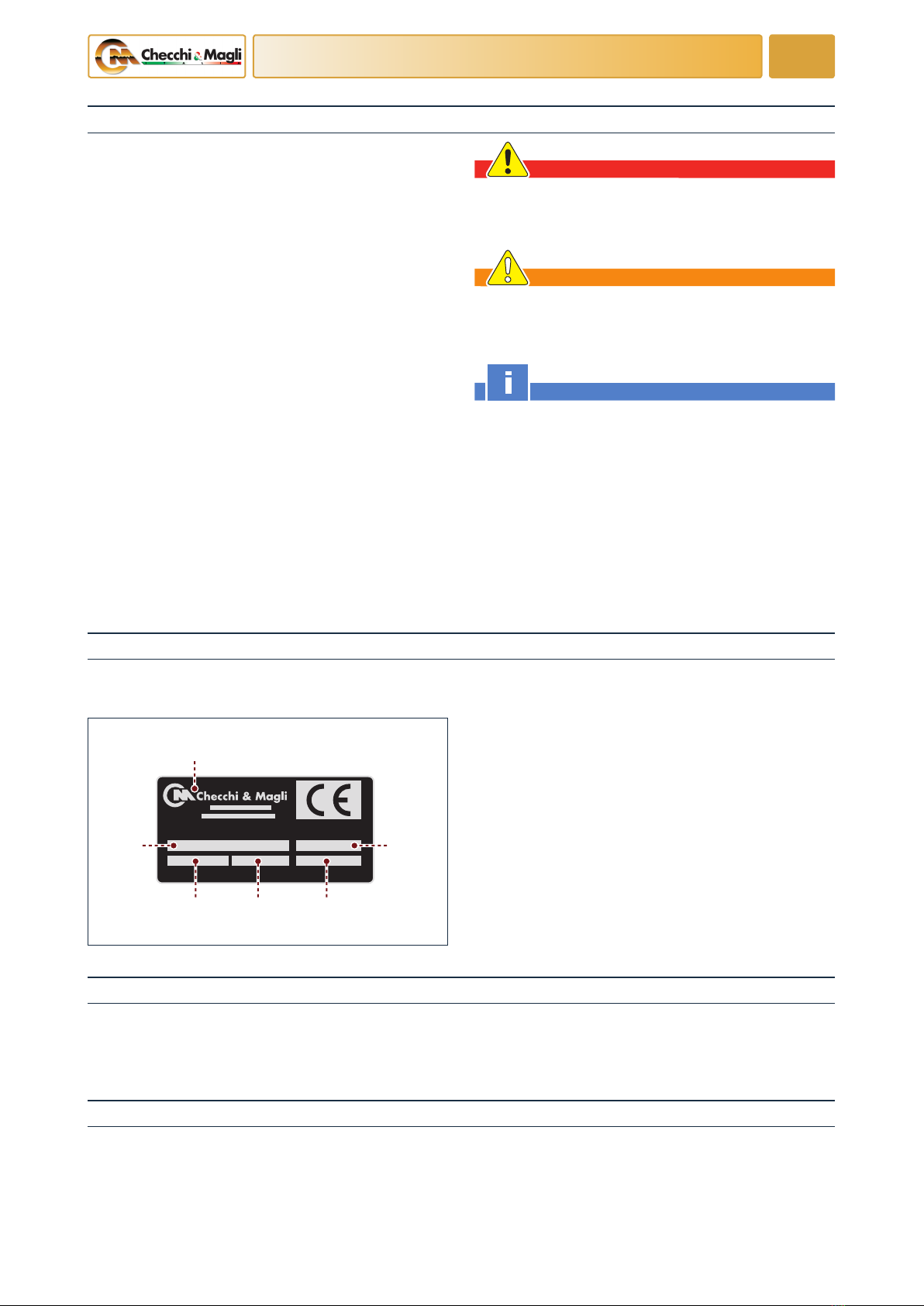

Dati anagrafici costruttore e macchina
La targhetta raffigurata, applicata direttamente sulla macchina operatrice, riporta i riferimenti e tutte le indicazioni
indispensabili per l’identificazione della macchina e del costruttore.
A- Dati anagrafici del costruttore
B- Tipo della macchina
C- Modello della macchina
D- Peso complessivo della macchina
E- Numero di matricola
F- Anno di fabbricazione
Documentazione allegata
Assieme a questo manuale, al Cliente viene rilasciata la
documentazione indicata.
- Le istruzioni d’uso e manutenzione dell’eventuale grup-
Modalità di richiesta assistenza
Le richieste di assistenza tecnica dovranno essere indiriz-
zate al Servizio di Assistenza Tecnica (S.A.T.) del costrut-
tore o ai centri di assistenza autorizzati.
Per ogni richiesta di assistenza tecnica riguardante la
macchina operatrice indicare i dati riportati sulla tar-
ghetta di identificazione e il difetto riscontrato.
po opzionale a corredo della macchina operatrice.
- Dichiarazione “CE” di conformità della macchina ope-
ratrice.

Lingua italiana Uso e manutenzione
2
INFORMAZIONI GENERALI 1
Esclusione di responsabilità
La macchina viene consegnata alle condizioni valide
al momento dell’acquisto e specificate nel contratto di
vendita.
- Qualsiasi modifica non autorizzata dal costruttore
- l’uso improprio della macchina
- l’uso della macchina da parte del personale non adde-
strato o non autorizzato
- la carenza di manutenzione
- l’inosservanza totale o parziale delle istruzioni d’uso e
manutenzione
- l’utilizzo di ricambi non originali o non specifici per il
modello
farà decadere la garanzia e solleverà il costruttore da
qualsiasi responsabilità per danni provocati a persone,
animali e cose.
Glossario
Distanza interfila: è la distanza tra le file.
Distanza interpianta: è la distanza tra una piantina e
quella successiva della stessa fila.
Bicchiere: è il contenitore della piantina all’interno del
distributore.
La quantità di bicchieri è in funzione del tipo di distri-
butore.

UN41 0160LG
B
C
D
A
L
H
G
F
E
Lingua italiana Uso e manutenzione
3
INFORMAZIONI TECNICHE 2
Descrizione generale
La macchina operatrice è stata progettata e costruita per
la messa a dimora di piantine (ad esempio piantine orti-
cole, floricole, di tabacco, allevate in vivaio, ecc.), radicate
in zolla di torba a forma conica o piramidale anche di pic-
cole dimensioni con apparato fogliare poco sviluppato
(vedere“Dimensione piantine”).
La macchina operatrice è di tipo semiportata, dotata di
struttura per il collegamento all’attacco a tre punti del-
la trattrice ed è adatta per trapianti in pieno campo e in
serra.
Gli organi mobili (distributore espulsore, ecc.) sono azio-
nati dalle ruote motrici della macchina operatrice (quan-
do sono a contatto con il terreno) e dalla marcia della
trattrice.
La piantina cade per gravità dal distributore nel solco
creato dal vomere e le ruote costipatrici rincalzano e
pressano il terreno sulla zolla della piantina.
La macchina operatrice è prodotta in più modelli che
differiscono principalmente per il numero di unità di tra-
pianto installate.
E’ prodotta anche la versione “DT” (doppio telaio) con la
caratteristica principale di mettere a dimora le piantine
con una interfila molto piccola.
Elementi principali BABY TRIUM
L’illustrazione raffigura la macchina operatrice con due unità di trapianto.
A) Struttura per il collegamento all’attacco a tre punti
della trattrice (telaio)
B) Ruota destra
C) Ruota sinistra
D) Unità di trapianto
E) Supporto vassoi
F) Distributore
G) Ruote costipatrici
H) Vomere aprisolco
L) Ruotino
Le ruote (destra e sinistra) possono essere entrambe mo-
torizzate oppure una sola motorizzata e l’altra folle.
Per il numero di ruote motrici e folli che equipaggiano lo
specifico modello di macchina fare riferimento al para-
grafo“Caratteristiche tecniche”.

UN41 0161LG
D
A
E
C
B
F
N
M
L
H
G
Lingua italiana Uso e manutenzione
4
INFORMAZIONI TECNICHE 2
Elementi principali BABY TRIUM DT (doppio telaio)
L’illustrazione raffigura la macchina operatrice con tre unità di trapianto.
A) Struttura per il collegamento all’attacco a tre punti
della trattrice (doppio telaio)
B) Ruota anteriore destra
C) Ruota posteriore destra
D) Ruota anteriore sinistra
E) Ruota posteriore sinistra
F) Unità di trapianto
G) Supporto vassoi
H) Distributore
L) Ruote costipatrici
M) Vomere aprisolco
N) Ruotino
Le ruote possono essere due motrici e due folli, tre mori-
ci e una folle oppure tutte e quattro motrici.
Per il numero di ruote motrici e folli che equipaggiano lo
specifico modello di macchina fare riferimento al para-
grafo“Caratteristiche tecniche”.

UN41 0162LG
1500 1500
3000 3500
4000
2000 2500
1800
1500
1800
BABY TRIUM/2BABY TRIUM/1 BABY TRIUM/3
BABY TRIUM/4 BABY TRIUM/5
1500
1800
BABY TRIUM/6
Lingua italiana Uso e manutenzione
5
INFORMAZIONI TECNICHE 2

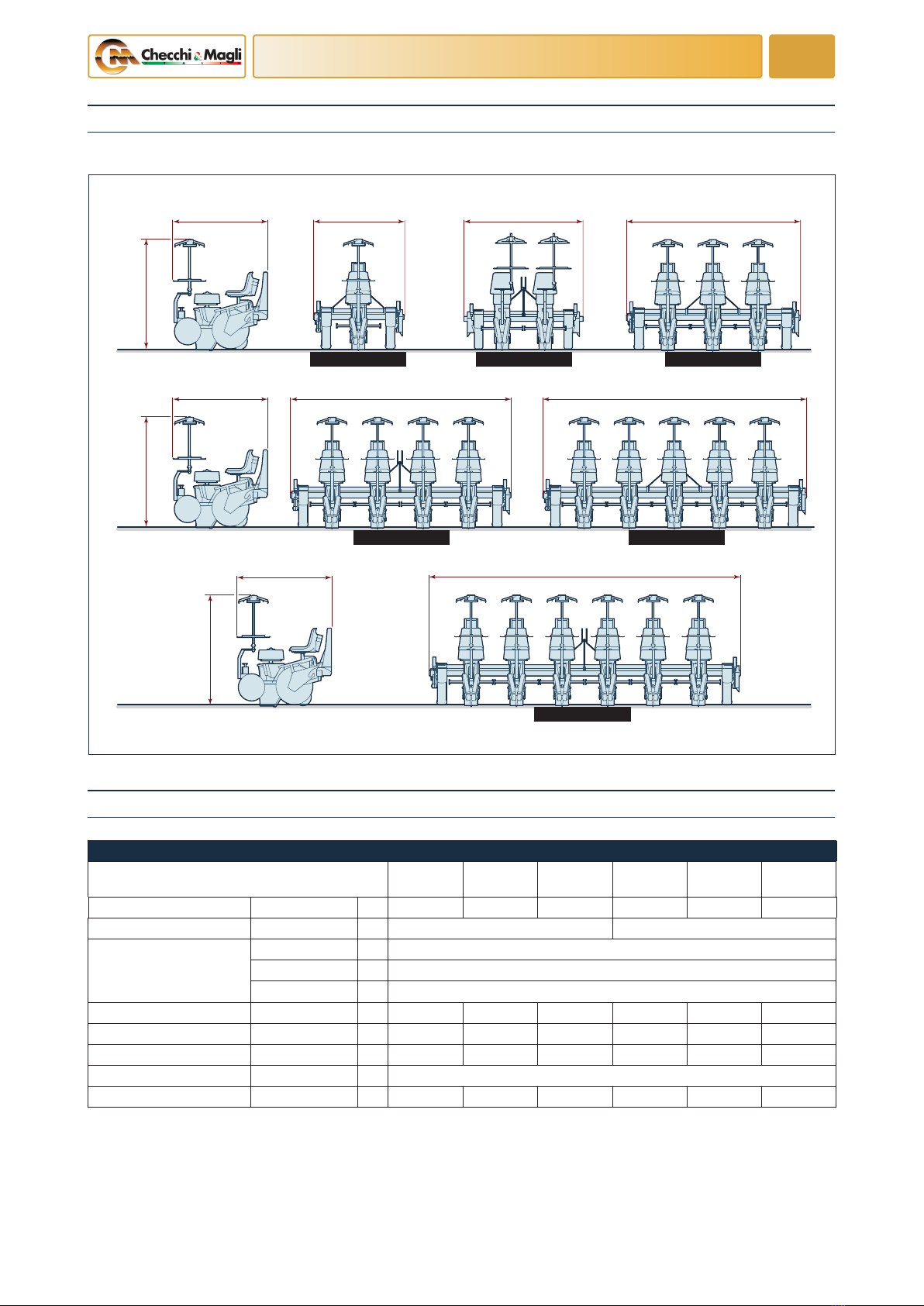

Dimensioni d’ingombro (BABY TRIUM)
L’illustrazione raffigura le dimensioni d’ingombro delle macchine operatrici.
Caratteristiche tecniche BABY TRIUM
BABY
TRIUM/1
BABY
TRIUM/2
BABY
TRIUM/3
BABY
TRIUM/4
BABY
TRIUM/5
BABY
TRIUM/6
Potenza trattrice richiesta HP 20 25 30 40 50 60
Distanza minima interfila cm 40 50
Distanza interpianta
standard cm minima 14 - massima 50
opzione 31 - 82 cm minima 31 - massima 82
opzione 10 - 50 cm minima 10 - massima 50
Unità di trapianto n° 1 2 3 4 5 6
Ruote motrici n° 1 1 2 2 2 2
Ruote folli n° 1 1 0 0 0 0
Pressione pneumatici bar 2,5
Peso kg 280 420 550 690 830 970
Caratteristiche tecniche (BABY TRIUM)

UN41 0163LG
2900
1800
2900
1800
2000 2000
2500
3000 3500
2900
1800
2900
1800
2900
1800
BABY TRIUM-DT/2 BABY TRIUM-DT/3 BABY TRIUM-DT/4
BABY TRIUM-DT/5 BABY TRIUM-DT/6
Lingua italiana Uso e manutenzione
6
INFORMAZIONI TECNICHE 2
Dimensioni d’ingombro (BABY TRIUM DT)
L’illustrazione raffigura le dimensioni d’ingombro delle macchine operatrici.
Caratteristiche tecniche BABY TRIUM DT
BABY TRIUM
DT/2
BABY TRIUM
DT/3
BABY TRIUM
DT/4
BABY TRIUM
DT/5
BABY TRIUM
DT/6
Potenza trattrice richiesta HP 25 30 40 50 60
Distanza minima interfila cm 25
Distanza interpianta
standard cm minima 14 - massima 50
opzione 31 - 82 cm minima 31 - massima 82
opzione 10 - 50 cm minima 10 - massima 50
Unità di trapianto n° 2 3 4 5 6
Ruote motrici n° 2 2 2 3 4
Ruote folli n° 2 2 2 1 0
Pressione pneumatici bar 2,5
Peso kg 540 680 820 960 1090
Caratteristiche tecniche (BABY TRIUM DT)

Lingua italiana Uso e manutenzione
7
INFORMAZIONI TECNICHE 2
Dimensioni piantina
A (cm) min. 1,5
max. 6
B (cm) min. 4
max. 7
C (cm) min. 8
max. 23
D (cm) min. 12
max. 30
UN41 0133MF
C
B
DA
C
B
D
A
Dimensioni piantina
La tabella indica la tipologia e la dimensione di piantine che la macchina operatrice è in grado di mettere a dimora.
Distanza interpianta
La macchina operatrice mette a dimora le piantine con
una interpianta variabile.
Per la gamma delle possibili interpiante vedere “Regola-
zione interpianta”.
Pendenze ammissibili
Le condizioni del terreno (sdrucciolevole, in penden-
za, ecc.) e il tipo di trattrice possono ridurre la stabilità
dell’insieme trattrice - macchina operatrice e provocare
movimenti imprevisti e pericolosi in modo particolare
quando la macchina operatrice è sollevata dal terreno.
Il conducente della trattrice ha la responsabilità di valu-
tare le condizioni ambientali di lavoro e di non superare
le pendenze massime ammissibili della trattrice con at-
trezzatura applicata (vedere manuale d’uso della trattri-
ce).
Dichiarazione di conformità
La Ditta CHECCHI & MAGLI s.r.l.
Via Guizzardi n° 38
40054 – BUDRIO (BOLOGNA) - ITALIA
Dichiara sotto la propria responsabilità che le macchine
trapiantatrici in oggetto:
BABY TRIUM/1, BABY TRIUM/2, BABY TRIUM/3, BABY
TRIUM/4, BABY TRIUM/5, BABY TRIUM/6, BABY
TRIUM-DT/2, BABY TRIUM-DT/3, BABY TRIUM-DT/4,
BABY TRIUM-DT/5, BABY TRIUM-DT/6
sono conformi ai Requisiti Essenziali di Sicurezza e di Tu-
tela della Salute di cui alla Direttiva 2006/42/CE.
In particolare sono state seguite le seguenti normative:
UNI EN ISO 12100-1, UNI EN ISO 12100-2 e UNI EN 13857
relative alla sicurezza del macchinario.
Budrio
CHECCHI & MAGLI s.r.l
Legale rappresentante
Nerio Checchi

UN41 0164LG
B
C
D
E
A
Lingua italiana Uso e manutenzione
8
INFORMAZIONI TECNICHE 2
Protezioni
Pericolo - Attenzione
Non usare la macchina senza i carter di protezione.
La macchina operatrice è dotata di protezioni degli or-
gani di trasmissione per evitare infortuni causati dal con-
tatto involontario con gli elementi in movimento.
L’illustrazione raffigura i carter di protezione (A- B- C- D-
E) installati su ogni ruota e su ogni unità operatrice.
Segnali di sicurezza e informazione
Pericolo - Attenzione
Verificare che le targhe siano leggibili; in caso contra-
rio pulirle e se danneggiate sostituirle applicandole
nella posizione originale.

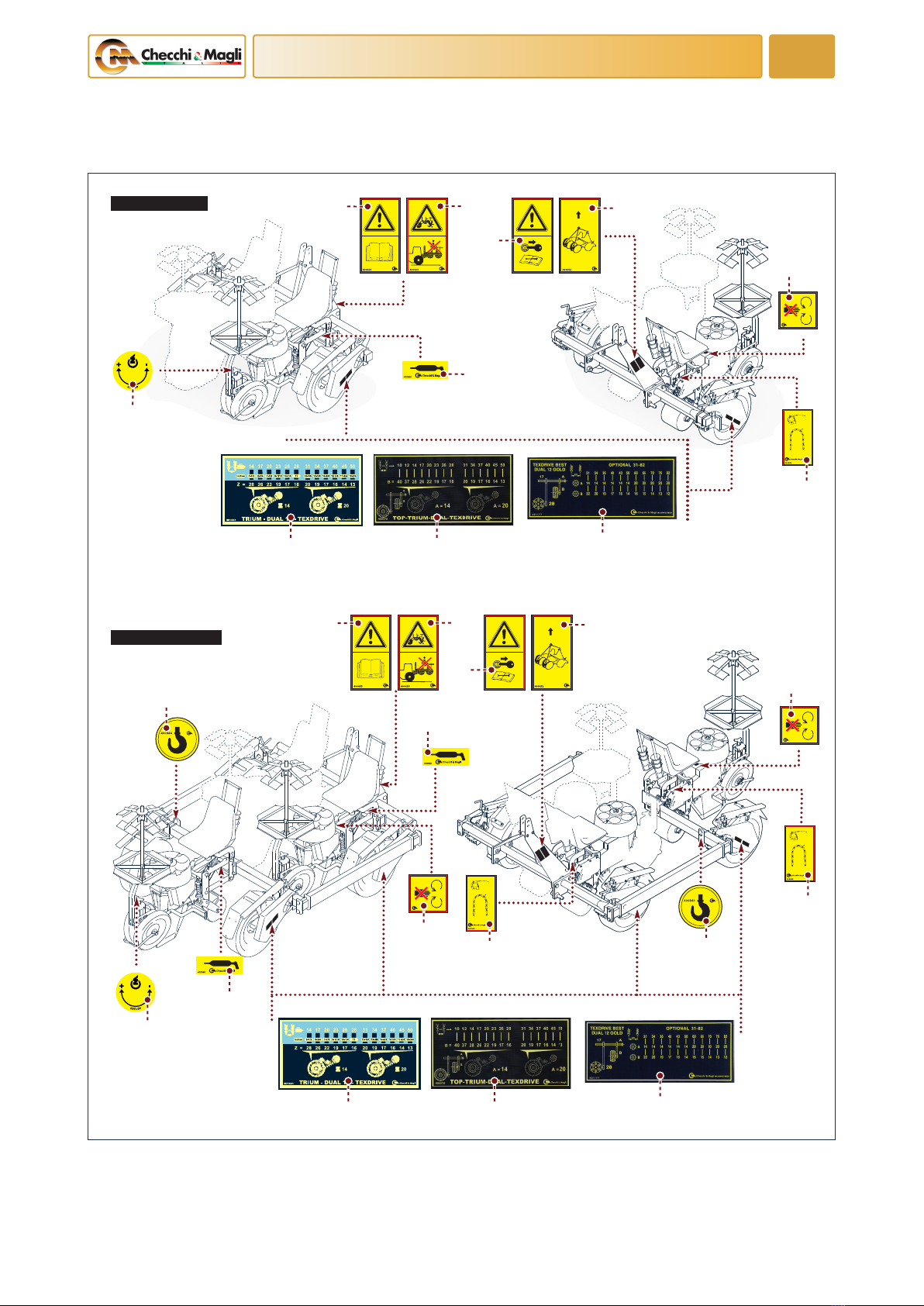

L’illustrazione raffigura la posizione e il significato delle
targhe di sicurezza.
A) Targa di pericolo: leggere il manuale d’uso e manu-
tenzione prima di utilizzare la macchina operatrice.
B) Targa di pericolo: non restare seduti sul sedile con la
macchina operatrice sollevata da terra.
C) Targa di pericolo: spegnere la trattrice; togliere e
custodire la chiave di accensione prima di effettuare
qualsiasi tipo di intervento sulla macchina operatri-
ce.
D) Targa informazione: imbracare nei punti indicati
per sollevare la macchina operatrice.
E) Targa di pericolo: indica il pericolo di schiacciamen-
to delle mani tra il distributore e il disco di distribu-
zione.
F) Targa di informazione: lubrificare la catena all’inter-
no del carter sul quale è applicata la targa.
G) Targa interpianta (standard): indica, in funzione
dell’interpianta, il tipo di pignoni da montare.
H) Targa interpianta (opzionale, 31-82): indica, in fun-
zione dell’interpianta, il tipo di pignoni da montare.
L) Targa di informazione: indica i punti di ingrassag-
gio.
M) Targa informazione: indica il senso di rotazione
dell’elemento, sul quale la targa è applicata, per rag-
giungere l’effetto voluto.

UN41 0165LG
BABY TRIUM
BABY TRIUM DT
B
L
AD
C
B
AD
C
E
F
H
G
P
L
L
M
FN
E
F
E
M
N
H
G
P
Lingua italiana Uso e manutenzione
9
INFORMAZIONI TECNICHE 2
N) Targa informazione: agganciare la macchina opera-
trice nei punti indicati per sollevarla.
P) Targa interpianta (opzionale, 10-50): indica, in fun-
zione dell’interpianta, il tipo di pignoni da montare.

Lingua italiana Uso e manutenzione
10
INFORMAZIONI TECNICHE 2
Accessori opzionali
Accessori opzionali BABY
TRIUM
BABY
TRIUM DT
Tracciatori di fila a sollevamento manuale (interfila max. 110 cm) o o
Tracciatori di fila a sollevamento manuale (interfila max. 150 cm) o o
Tracciatori di fila a sollevamento idraulico o o
Dispositivo innaffiamento intravomere a distribuzione continua o o
Serbatoio 300 litri per una fila (solo senza spandiconcime) o o
Serbatoio 300 litri per due file (solo senza spandiconcime) o o
Serbatoio 300 litri per tre file (solo senza spandiconcime) o o
Serbatoio 300 litri per quattro file (solo senza spandiconcime) o o
Kit opzionale per distanze sulla fila cm 31 - 82 o o
Kit interpianta cm 10 - 12 o o
Porta-vassoi girevole supplementare affiancato (distanza minima tra le file cm 120) o o
Porta-vassoi trasversale a 2 ripiani cm 150 o o
Porta-vassoi trasversale a 2 ripiani cm 200 o o
Porta-vassoi trasversale a 2 ripiani cm 250 o o
Porta-vassoi trasversale a 2 ripiani cm 300 o o
Porta-vassoi trasversale a 2 ripiani cm 350 (completo di telaio posteriore e ruote di appoggio) o o
Porta-vassoi trasversale a 2 ripiani cm 400 (completo di telaio posteriore e ruote di appoggio) o o
Porta-vassoi supplementare a 6 ripiani o o
Ripiano supplementare porta-vassoi a 6 ripiani o o
Kit vomere stretto TEXDRIVE BEST o o
Kit vomere standard TRIUM o o
Kit vomere medio TRIUM o o
Prolunga distributore BABY TRIUM o o
Dispositivo di posa manichetta d’irrigazione o o
Skid (slitta costipatrice in combinazione alle ruote costipatrici per terreni soffici e aridi) o o
Telaio sfilabile idraulicamente (3 file; larghezza cm 240 - 350) o ---
Versione a file abbinate inferiore a 50 cm - min 40 cm (es.: trapianti di pomodoro) o o
Microgranulatore - 1 fila o o
Microgranulatore - 2 file o o
Microgranulatore - 3 file o o
Microgranulatore - 4 file o o
Microgranulatore - 5 file o o
Microgranulatore - 6 file o o
Spandiconcime - 1 fila o o
Spandiconcime - 2 file o o
Spandiconcime - 3 file o o
Spandiconcime - 4 file o o
Spandiconcime - 5 file o o
Spandiconcime - 6 file o o

UN41 0166LG
A
B
Lingua italiana Uso e manutenzione
11
INFORMAZIONI TECNICHE 2
Rumore

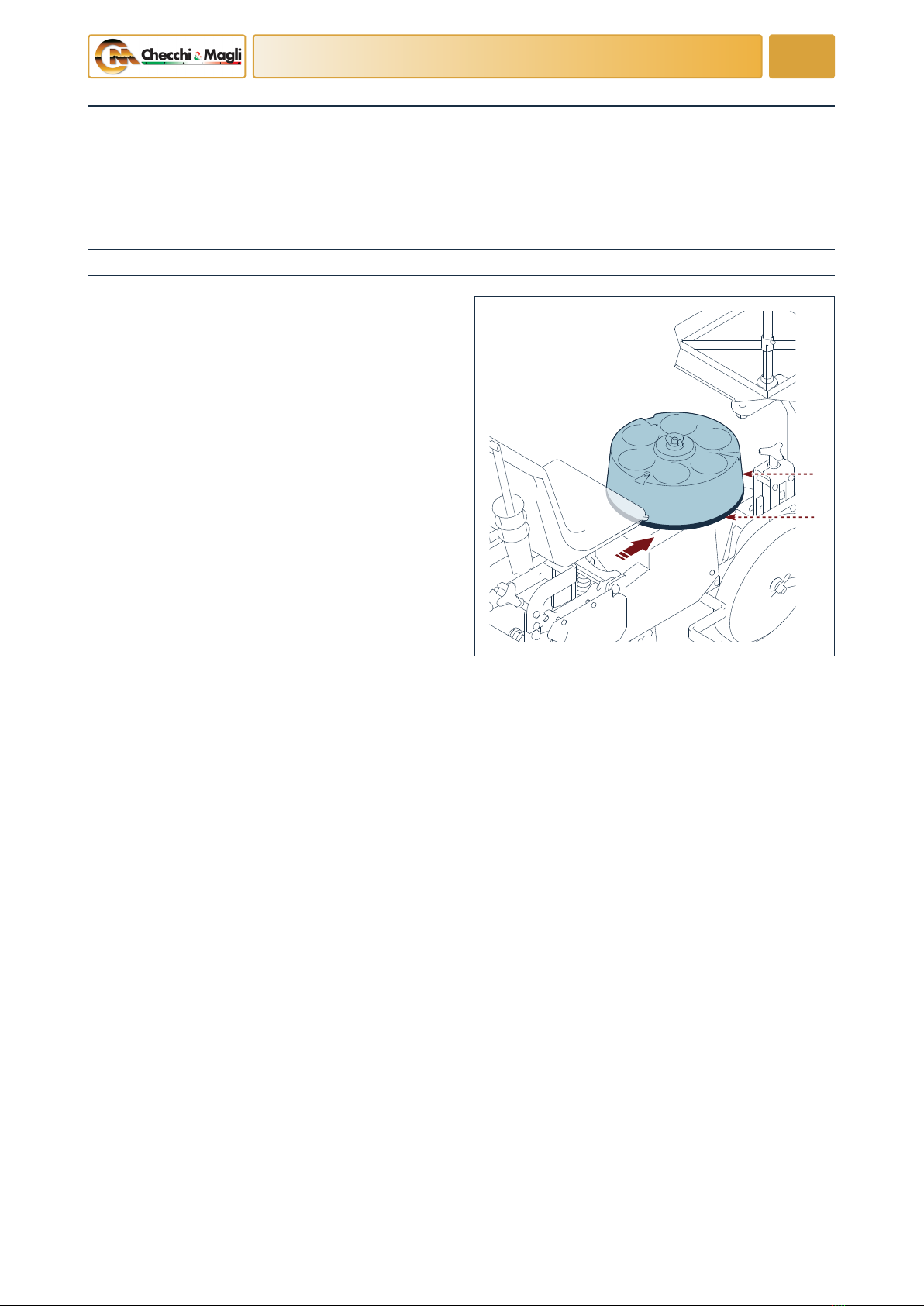

Rischi residui
L’impiego delle piantatrici non comporta un aumento si-
gnificativo del livello di pressione sonora della trattrice a
cui viene collegata la piantatrice stessa.
Consultare il manuale del costruttore della trattrice per
valutare i dispositivi di protezione individuale adeguati
da adottare a protezione dell’udito.
Il costruttore in fase di progettazione e costruzione ha
posto particolare attenzione agli aspetti della sicurezza,
tuttavia rimangono i rischi descritti.
- Pericolo di taglio e sezionamento tra il distributore (A)
e il disco di distribuzione (B) su ogni unità di trapian-
to.
- Pericolo di trascinamento e intrappolamento con gli
organi in movimento.
- Pericolo di scivolamento nella fase di salita e discesa
dal sedile delle unità di trapianto.

Lingua italiana Uso e manutenzione
12
INFORMAZIONI SULLA SICUREZZA 3
Leggere attentamente questo manuale prima di pro-
cedere alle operazioni di impiego, manutenzione o
altri interventi sulla macchina operatrice.
Prestare attenzione e rispettare le simbologie appli-
cate sulla macchina in modo particolare quelle che
riguardano la sicurezza.
La guida della trattrice deve essere affidata, per ri-
durre al minimo i rischi di infortunio, solo a persona-
le specializzato, debitamente formato ed addestrato,
in grado di coordinare il lavoro di tutti gli operatori
coinvolti nelle operazioni lavorative.
Utilizzare la macchina solo per gli usi previsti dal co-
struttore; l’impiego della macchina per usi impropri
può causare rischi per la sicurezza e la salute delle
persone e danni economici.
Prima di utilizzare la macchina operatrice verificare
che le protezioni siano correttamente montate.
Prima di accoppiare la macchina operatrice alla trat-
trice assicurarsi che la stessa sia in buone condizioni.
Verificare che il collegamento della macchina ope-
ratrice al terzo punto della trattrice sia bloccato in
modo che non possa sganciarsi.
Durante l’uso utilizzare gli indumenti e/o i dispositivi
di protezione individuali previsti dalle leggi vigenti
in materia di sicurezza sul lavoro.
In caso di avaria, evitare di eseguire interventi di ripa-
razione sul luogo se non si è sicuri di operare in am-
biente idoneo e se non si dispone delle attrezzature
adeguate; meglio perdere il tempo necessario per il
rientro al centro aziendale piuttosto che eseguire un
intervento in condizioni di scarsa sicurezza.
La circolazione su strada deve avvenire tramite trat-
tori adeguati ed opportune segnalazioni per le spor-
genze fuori sagoma nel rispetto delle norme in vigo-
re del codice della strada.
Non trasportare persone sulla macchina operatrice
negli spostamenti da un luogo all’altro e nel transito
su strade.
Gli interventi di manutenzione e regolazione devono
essere effettuati su terreno pianeggiante e compat-
to, con la trattrice spenta, il freno di stazionamento
tirato e la chiave di accensione rimossa.
Non abbandonare mai il posto di guida con il motore
della trattrice in moto.
Prima di abbandonare la trattrice, abbassare la mac-
china operatrice a terra, arrestare il motore, inserire
il freno di stazionamento, togliere e custodire la chia-
ve di accensione dal quadro di comando.

UN41 0004AF
A
C
C
B
B
A
Lingua italiana Uso e manutenzione
13
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Raccomandazioni di sicurezza per la movimentazione e il trasporto
Eseguire la movimentazione e il trasporto secondo le
informazioni fornite dal costruttore riportate diret-
tamente sulla macchina, sull’imballo e nelle istruzio-
ni per l’uso.
Il personale addetto alla movimentazione del carico
deve possedere capacità, esperienza e deve avere la
padronanza del mezzo di sollevamento utilizzato.
Imballo
Il tipo di imballo viene scelto in funzione del mezzo di
trasporto prescelto ed al luogo di destinazione.
La macchina operatrice può essere trasportata comple-
tamente montata oppure, per facilitare la spedizione,
smontata e imballata in più colli.
I modelli BABY TRIUM-DT/5 e BABY TRIUM-DT/6 se
non contenuti all’interno di un imballo, sono spediti se-
parati in due colli.

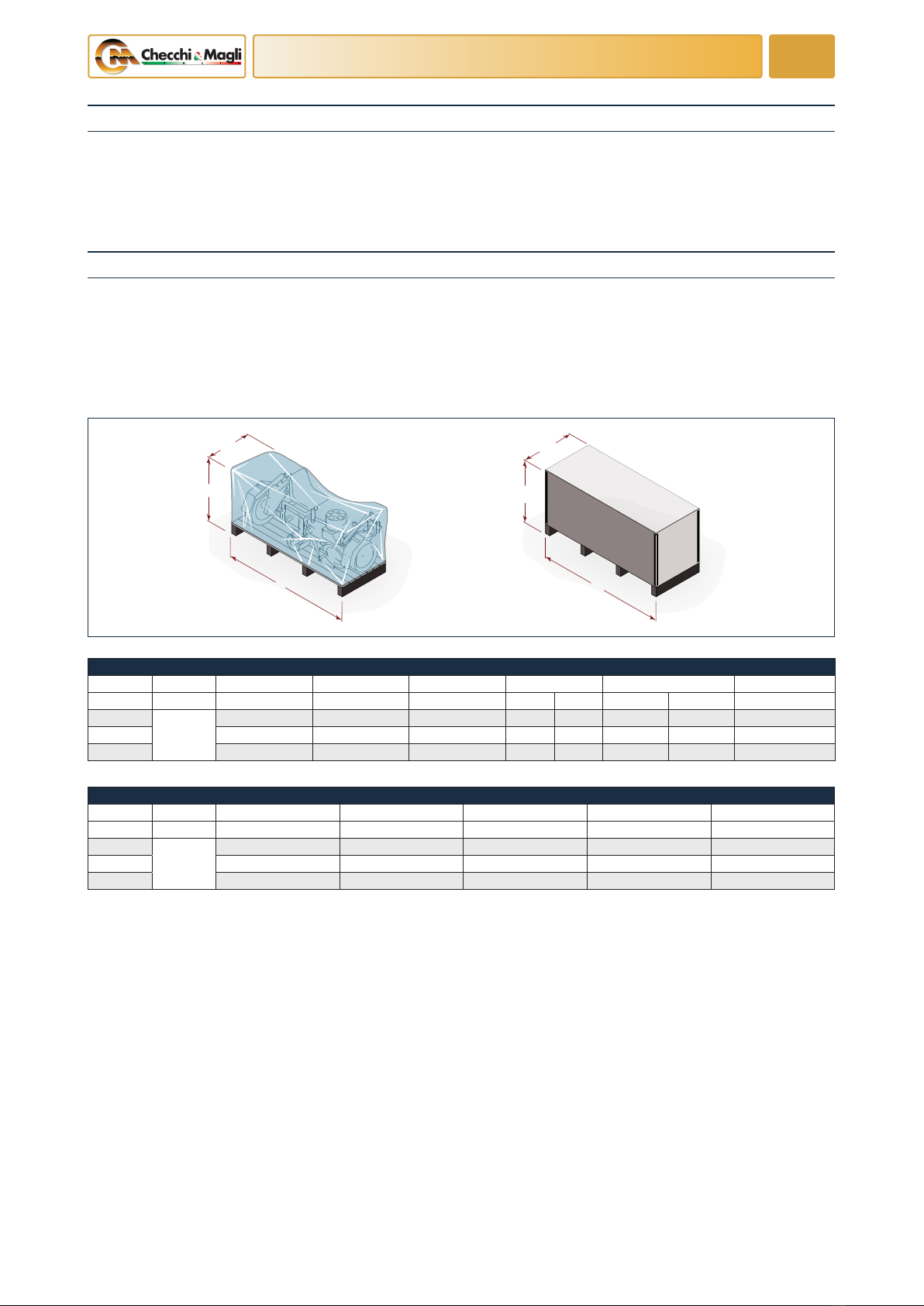

L’illustrazione raffigura il tipo di imballo maggiormente
utilizzato.
Dimensioni indicative dell’imballo BABY TRIUM
BABY TRIUM/1 BABY TRIUM/2 BABY TRIUM/3 BABY TRIUM/4 BABY TRIUM/5 BABY TRIUM/6
Colli n° 1 1 1 1 1 2 1 3
A
cm
150 150 150 180 150 150 150 150
B56 80 80 56 80 80 56 80
C100 100 100 100 100 100 100 10
Dimensioni indicative dell’imballo BABY TRIUM DT
BABY TRIUM-DT/2 BABY TRIUM-DT/3 BABY TRIUM-DT/4 BABY TRIUM-DT/5 BABY TRIUM-DT/6
Colli n° 1 1 2 2 2
A
cm
150 220 150 150 220
B80 80 56 80 80
C100 100 100 100 100

UN41 0077GF
UN41 0138MF
D
C
B
D
A
Lingua italiana Uso e manutenzione
14
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Movimentazione e sollevamento dell’imballo
Pericolo - Attenzione
Sollevare l’imballo con un mezzo di sollevamento
idoneo al carico da sollevare.
Verificare il peso del collo indicato direttamente
sull’imballo.
Sull’imballo sono riportate tutte le informazioni per effe-
tuare il carico e lo scarico in sicurezza.
Sollevamento BABY TRIUM
Pericolo - Attenzione
Nella fase di sollevamento prestare attenzione alle
oscillazioni del carico perché il punto di presa non è
mai perfettamente baricentrico.
Le operazioni di sollevamento devono essere effettuate
con mezzi adeguati al carico da sollevare e da personale
qualificato e autorizzato al fine di salvaguardare la pro-
pria sicurezza e quella delle persone coinvolte nelle ope-
razioni.
L’illustrazione raffigura i punti di presa per il sollevamen-
to della macchina operatrice con due unità di trapianto.
I punti di presa per il sollevamento valgono per tutti i
modelli di BABY TRIUM.
Procedere come descritto.
1) Utilizzare per il sollevamento l’apposito attrezzo (A)
fornito a corredo della macchina operatrice.
2) Imbracare la macchina operatrice come indicato in
figura.
3) Verificare che il perno (B) sia bloccato dalla spina di
sicurezza (C) e che le catene siano stabilmente ag-
ganciate al telaio (D).

UN41 0169MG
BABY TRIUM-DT/2
BABY TRIUM-DT/3
BABY TRIUM-DT/4
BABY TRIUM-DT/5 BABY TRIUM-DT/6
Lingua italiana Uso e manutenzione
15
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Sollevamento BABY TRIUM DT
Pericolo - Attenzione
Nella fase di sollevamento prestare attenzione alle
oscillazioni del carico perché il punto di presa non è
mai perfettamente baricentrico.
Le operazioni di sollevamento devono essere effettuate
con mezzi adeguati al carico da sollevare e da personale
qualificato e autorizzato al fine di salvaguardare la pro-
pria sicurezza e quella delle persone coinvolte nelle ope-
razioni.
La macchina è dotata di piastre per il sollevamento indi-
cate da apposita segnalazione.
L’illustrazione raffigura i punti di sollevamento della
macchina operatrice.
I modelli BABY TRIUM-DT/5 eBABY TRIUM-DT/6 de-
vono essere sollevati sempre separatamente per evitare
di danneggiare il telaio e causare possibili infortuni alle
persone coinvolte nelle operazioni.
Procedere come descritto.
1) Imbracare la macchina operatrice o i gruppi separati
come indicato in figura.
2) Prima di effettuare il sollevamento verificare la stabil-
tà dell’imbragamento.

UN41 0170LG
BABY TRIUM-DT/5 BABY TRIUM-DT/6
UN41 0171LG
1
4
5
3
8
2
6
7
BABY TRIUM/2
BABY TRIUM/1
BABY TRIUM/3
BABY TRIUM/4
BABY TRIUM/5
BABY TRIUM/6
Lingua italiana Uso e manutenzione
16
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Disimballo e montaggio
In fase di disimballo controllare l’integrità e l’esatta quan-
tità dei componenti; in caso di danni segnalare al riven-
ditore o direttamente al costruttore i danni subiti entro 8
giorni dal ricevimento della macchina.
Il materiale di imballo va opportunamente smaltito o ri-
ciclato nel rispetto delle leggi vigenti.

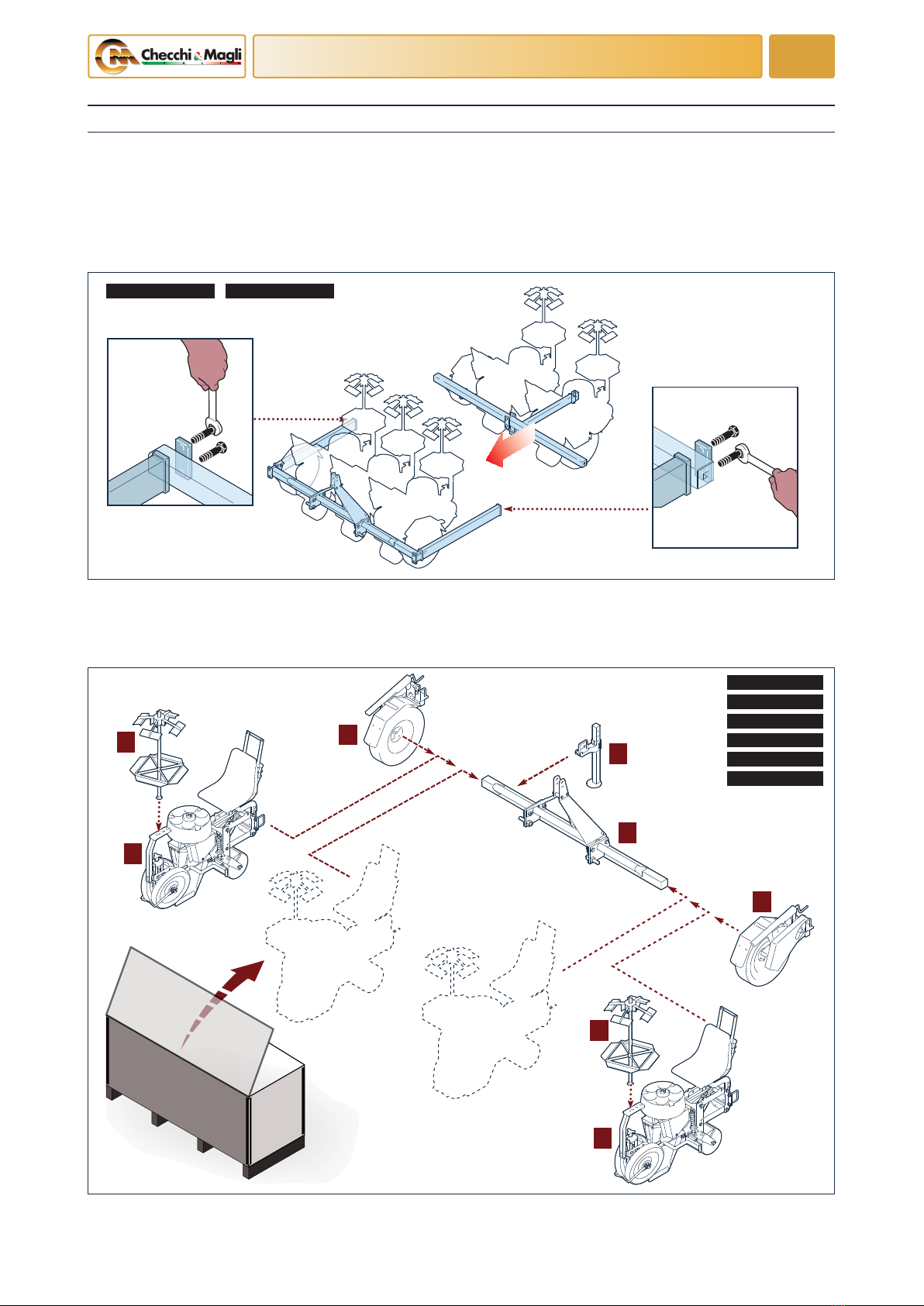

L’illustrazione raffigura sommariamente lo schema di
montaggio della macchina operatrice divisa in due grup-
pi.
L’illustrazione raffigura sommariamente lo schema di montaggio della macchina operatrice.
