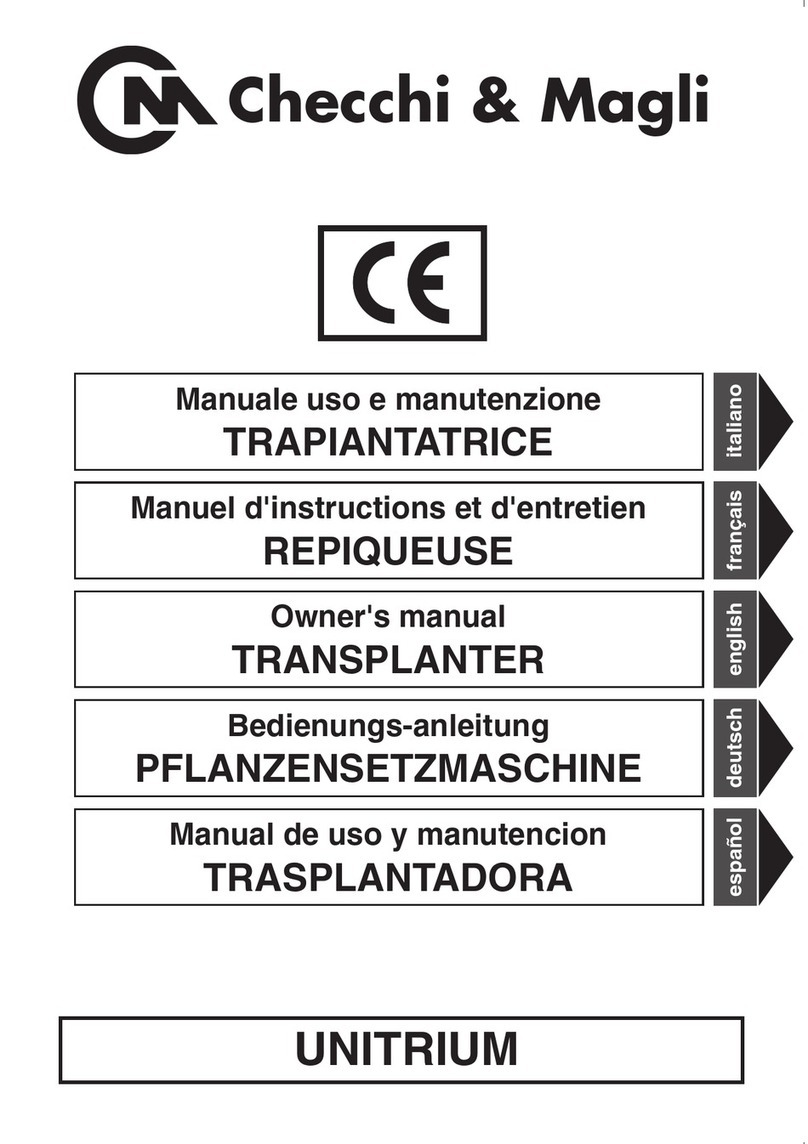

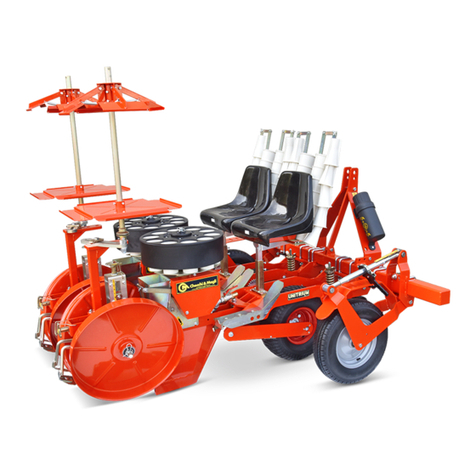

Checchi & Magli UNITRIUM User manual

Cod. 998740/2
MANUALE D'USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
MANUEL D’UTILISATION ET D’ENTRETIEN
BEDIENUNGS-UND WARTUNGSANLEITUNG
MANUAL DE USO Y MANTENIMIENTO
11/2017
Istruzioni originali
Original instruction
Notices originales
Originalanleitung
Instrucciones originales
UNITRIUM
UNITRIUM DT

Lingua italiana Uso e manutenzione
SOMMARIO
1 INFORMAZIONI GENERALI.......................................................................................................................1
2 INFORMAZIONI TECNICHE.......................................................................................................................3
3 INFORMAZIONI SULLA SICUREZZA................................................................................................... 11
4 INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE ............................................... 12
5 INFORMAZIONI SULLE REGOLAZIONI.............................................................................................. 17
6 INFORMAZIONI SULL’USO .................................................................................................................... 24
7 INFORMAZIONI SULLA MANUTENZIONE........................................................................................ 30
8 INFORMAZIONI SULLE SOSTITUZIONI.............................................................................................. 34
INDICE ANALITICO
A
Accessori opzionali ...........................................................................................................................................9
Attacco e distacco della macchina operatrice dalla trattrice.......................................................... 25
C
Circolazione su strade pubbliche ............................................................................................................. 29
Controllo pneumatici.................................................................................................................................... 31
D
Dati anagraci costruttore e macchina .....................................................................................................1
Demolizione della macchina operatrice................................................................................................ 38
Descrizione comandi .................................................................................................................................... 24
Descrizione generale .......................................................................................................................................3
Dichiarazione di conformità..........................................................................................................................7
Dimensioni d’ingombro (UNITRIUM) .........................................................................................................5
Dimensioni d’ingombro (UNITRIUM DT)...................................................................................................6
Dimensioni piantina.........................................................................................................................................7
Disimballo e montaggio .............................................................................................................................. 15
Distanza interpianta.........................................................................................................................................7
Documentazione allegata..............................................................................................................................1
E
Elementi principali (UNITRIUM)....................................................................................................................3
Elementi principali (UNITRIUM DT).............................................................................................................4
Esclusione di responsabilità ..........................................................................................................................2
G
Glossario ...............................................................................................................................................................2
I
Imballo ............................................................................................................................................................... 12
Impiego degli inserti e delle prolunghe ................................................................................................ 26
Inattività prolungata della macchina operatrice ................................................................................ 29
Inconvenienti, cause, rimedi ...................................................................................................................... 32
Indice analitico..................................................................................................................................................III
L
Lavoro notturno o con scarsa visibilià .................................................................................................... 28
M
Modalità di richiesta assistenza....................................................................................................................1
Modalità di trapianto .................................................................................................................................... 26
Movimentazione e sollevamento dell’imballo .................................................................................... 13

Lingua italiana Uso e manutenzione
P
Pendenze ammissibili......................................................................................................................................7
Protezioni .............................................................................................................................................................7
Pulizia della macchina operatrice............................................................................................................. 31
Pulizia del vomere aprisolco....................................................................................................................... 31
R
Raccomandazioni di sicurezza per la movimentazione e il trasporto......................................... 12
Raccomandazioni di sicurezza per le regolazioni............................................................................... 17
Raccomandazioni di sicurezza per le sostituzioni .............................................................................. 34
Raccomandazioni di sicurezza per l’uso................................................................................................. 24
Raccomandazioni per la manutenzione ................................................................................................ 30
Regolazione carico ruota motrice ............................................................................................................ 19
Regolazione del carico dell’unità di trapianto..................................................................................... 23
Regolazione della fase distributore-espulsore.................................................................................... 23
Regolazione dell’ecacia di costipazione............................................................................................. 18
Regolazione distanza delle ruote costipatrici dal vomere .............................................................. 17
Regolazione interla ..................................................................................................................................... 20
Regolazione interpianta............................................................................................................................... 22
Regolazione Plant Control .......................................................................................................................... 18
Regolazione posizione piatto essibile con il vomere...................................................................... 20
Regolazione profondità di trapianto....................................................................................................... 19
Regolazione raschietto ruote costipatrici.............................................................................................. 18
Regolazione simmetrica delle ruote costipatrici con il vomere .................................................... 17
Regolazione simmetrica del piatto essibile con il vomere............................................................ 19
Rischi residui .................................................................................................................................................... 10
Rumore............................................................................................................................................................... 10
S
Schema punti di lubricazione.................................................................................................................. 33
Scopo del manuale...........................................................................................................................................1
Segnali di sicurezza e informazione ...........................................................................................................8
Sistemazione sedile....................................................................................................................................... 26
Sollevamento (UNITRIUM) .......................................................................................................................... 13
Sollevamento (UNITRIUM DT).................................................................................................................... 14
Sommario............................................................................................................................................................III
Sostituzione catena distributore .............................................................................................................. 36
Sostituzione catena ruota motrice........................................................................................................... 34
Sostituzione piatto essibile ...................................................................................................................... 38
Sostituzione pignoni distributore ............................................................................................................ 36
Sostituzione pignoni ruota motrice ........................................................................................................ 35
Sostituzione vomere ..................................................................................................................................... 37
T
Tabella coppie di serraggio bulloneria ................................................................................................... 32
Tabella intervalli di manutenzione........................................................................................................... 30
Trasporto della macchina operatrice ...................................................................................................... 28

UN41-0001AF
C
B
D E
F
A
Lingua italiana Uso e manutenzione
1
INFORMAZIONI GENERALI 1
Scopo del manuale
Il manuale è stato realizzato dal costruttore per fornire le
informazioni necessarie e i criteri da seguire a tutti colo-
ro che interagiscono con la macchina operatrice speci-
cata in copertina.
Gli operatori in relazione alle loro competenze, oltre ad
adottare una buona tecnica di utilizzo, devono leggere
e comprendere le informazioni descritte nel manuale
d’uso ed applicarle in modo rigoroso.
Le istruzioni originali sono fornite dal costruttore in lin-
gua italiana.
Per soddisfare gli adempimenti legislativi o commerciali
le istruzioni originali possono essere fornite dal costrut-
tore in altre lingue.
Il manuale è parte integrante della macchina operatrice;
deve essere conservato in un luogo noto e facilmente
accessibile per future consultazioni per tutta la durata di
vita della macchina operatrice.
Se la macchina operatrice viene ceduta, il cedente ha
l’obbligo di consegnare il manuale al nuovo proprieta-
rio.
Le illustrazioni possono dierire rispetto alla eettiva
conformazione della macchina operatrice, ma non inter-
feriscono con l’esposizione delle istruzioni.
In caso di dubbi chiedere i necessari chiarimenti al co-
struttore o ai centri di assistenza autorizzati.
Per evidenziare alcune parti di testo, rilevanti ai ni della
sicurezza o per indicare informazioni importanti, sono
stati adottati alcuni simboli il cui signicato è di seguito
descritto.
PERICOLO
Indica informazioni o procedure che, se non stretta-
mente eseguite, provocano la morte o gravi lesioni
personali.
ATTENZIONE
Indica informazioni o procedure che, se non rispet-
tate, possono provocare la morte o gravi lesioni per-
sonali.
PRUDENZA
Indica informazioni o procedure che, se non rispetta-
te, possono provocare lievi lesioni personali.
INFORMAZIONE
Indica informazioni o procedure utili e importanti da
non trascurare.

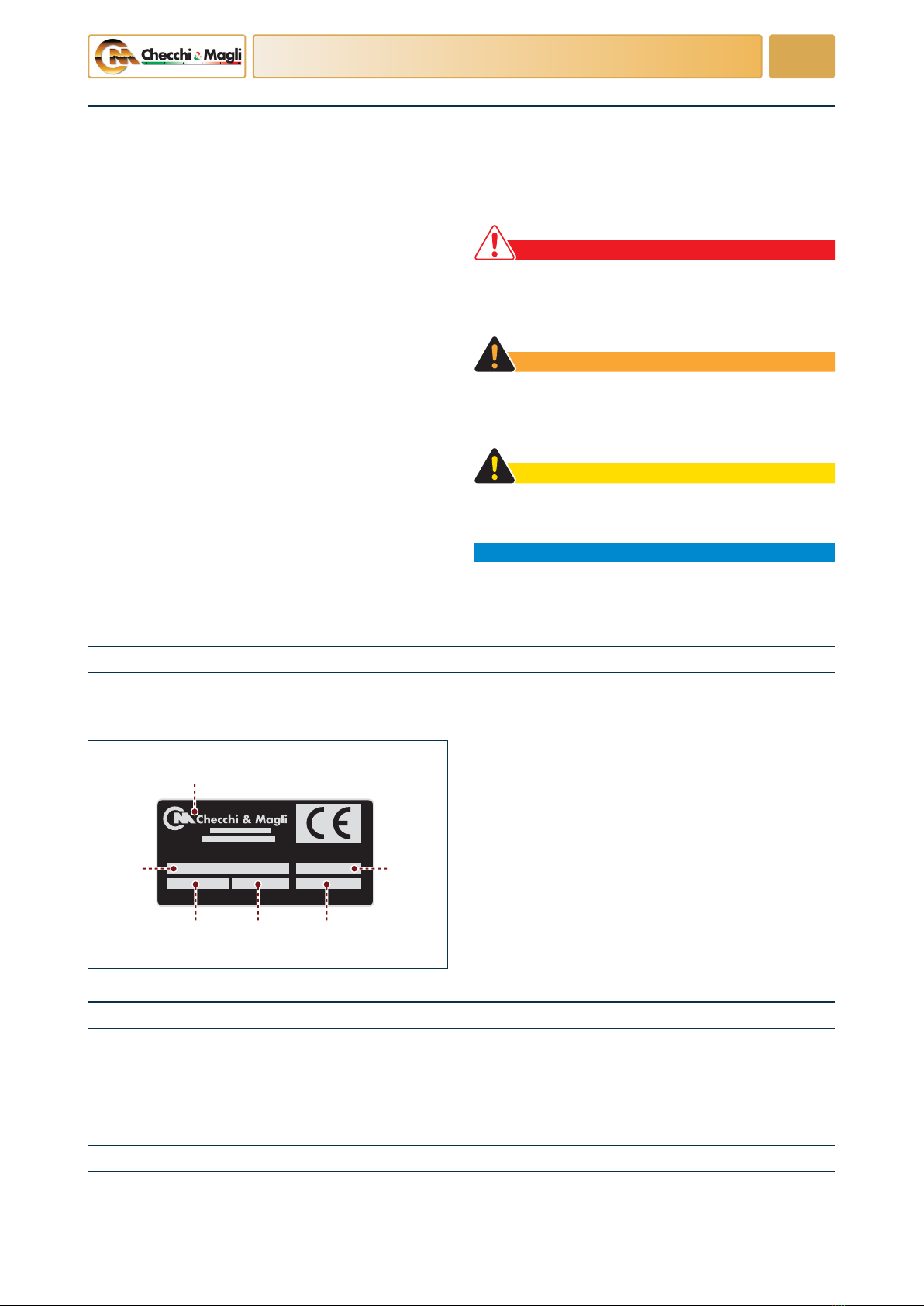

Dati anagraci costruttore e macchina
La targhetta ragurata, applicata direttamente sulla
macchina operatrice, riporta i riferimenti e tutte le indi-
A- Dati anagraci del costruttore
B- Tipo della macchina operatrice
C- Modello della macchina operatrice
D- Peso complessivo della macchina operatrice
E- Numero di matricola
F- Anno di fabbricazione
Documentazione allegata
Assieme a questo manuale, al Cliente viene rilasciata la
documentazione indicata.
Le istruzioni d’uso e manutenzione dell’eventuale grup-
po opzionale a corredo della macchina operatrice non
Modalità di richiesta assistenza
Le richieste di assistenza tecnica dovranno essere indiriz-
zate al Servizio di Assistenza Tecnica (S.A.T.) del costrut-
tore o ai centri di assistenza autorizzati.
Per ogni richiesta di assistenza tecnica riguardante la
macchina operatrice indicare i dati riportati sulla tar-
ghetta di identicazione e il difetto riscontrato.
cazioni indispensabili per l’identicazione della macchi-
na e del costruttore.
considerate in questo manuale.
- Dichiarazione “CE” di conformità della macchina ope-
ratrice.

Lingua italiana Uso e manutenzione
2
INFORMAZIONI GENERALI 1
Esclusione di responsabilità
La macchina operatrice viene consegnata alle condizioni
valide al momento dell’acquisto e specicate nel con-
tratto di vendita.
- Qualsiasi modica non autorizzata dal costruttore
- l’uso improprio della macchina operatrice
- l’uso della macchina operatrice da parte del personale
non addestrato o non autorizzato
- la carenza di manutenzione
- l’inosservanza totale o parziale delle istruzioni d’uso e
manutenzione
- l’utilizzo di ricambi non originali o non specici per il
modello
farà decadere la garanzia e solleverà il costruttore da
qualsiasi responsabilità per danni provocati a persone,
animali e cose.
Glossario
Impennamento / ribaltamento: si intende il rovescia-
mento improvviso e radicale dell’insieme trattrice-mac-
china operatrice.
Interpianta: è la distanza tra una piantina e quella suc-
cessiva della stessa la.
Interla: è la distanza tra le le.
Bicchiere: è il contenitore della piantina all’interno del
distributore.
La quantità di bicchieri è in funzione del tipo di distri-
butore.

UN41-0520AN
B
C
H
E
G
L
F
A
D
Lingua italiana Uso e manutenzione
3
INFORMAZIONI TECNICHE 2
Descrizione generale
La macchina operatrice è stata progettata e costruita per
la messa a dimora di piantine (ad esempio piantine orti-
cole, oricole, di tabacco, allevate in vivaio, ecc.), radicate
in zolla di torba a forma conica o piramidale anche con
apparato fogliare sviluppato (vedere tabella “Dimensio-
ne piantina”).
La macchina operatrice è di tipo semiportata, dotata di
struttura per il collegamento all’attacco a tre punti del-
la trattrice ed è adatta per trapianti in pieno campo e in
serra.
Gli organi mobili di ogni unità di trapianto (distributore,
espulsore, ecc.) sono azionati dalla ruota motrice della
stessa unità di trapianto (quando è a contatto con il ter-
reno) e dalla marcia della trattrice.
La piantina cade per gravità dal distributore nel solco
creato dal vomere e le ruote costipatrici rincalzano e
pressano il terreno sulla zolla della piantina.
La macchina operatrice è prodotta in più modelli che
dieriscono principalmente per il numero di unità di
trapianto installate e per il numero di bicchieri nel distri-
butore.
Elementi principali (UNITRIUM)
L’illustrazione ragura la macchina operatrice con tre unità di trapianto.
A) Struttura per il collegamento all’attacco a tre punti
della trattrice (telaio)
B) Ruota di appoggio destra
C) Ruota di appoggio sinistra
D) Unità di trapianto
E) Supporto vassoi
F) Distributore
G) Ruote costipatrici
H) Vomere aprisolco
L) Ruota motrice

UN41-0521AN
G
L
N
H
E
A
D
C
B
F
M
Lingua italiana Uso e manutenzione
4
INFORMAZIONI TECNICHE 2
Elementi principali (UNITRIUM DT)
L’illustrazione ragura la macchina operatrice con tre unità di trapianto.
A) Struttura per il collegamento all’attacco a tre punti
della trattrice (doppio telaio)
B) Ruota di appoggio anteriore destra
C) Ruota di appoggio posteriore destra
D) Ruota di appoggio anteriore sinistra
E) Ruota di appoggio posteriore sinistra
F) Unità di trapianto
G) Supporto vassoi
H) Distributore
L) Ruote costipatrici
M) Vomere aprisolco
N) Ruota motrice

UN41-0533AN
200
170
150
350 400
200 300
200
170
UNITRIUM/1 UNITRIUM/2
UNITRIUM/4 UNITRIUM/5
450200
170
UNITRIUM/6
UNITRIUM/3
Lingua italiana Uso e manutenzione
5
INFORMAZIONI TECNICHE 2

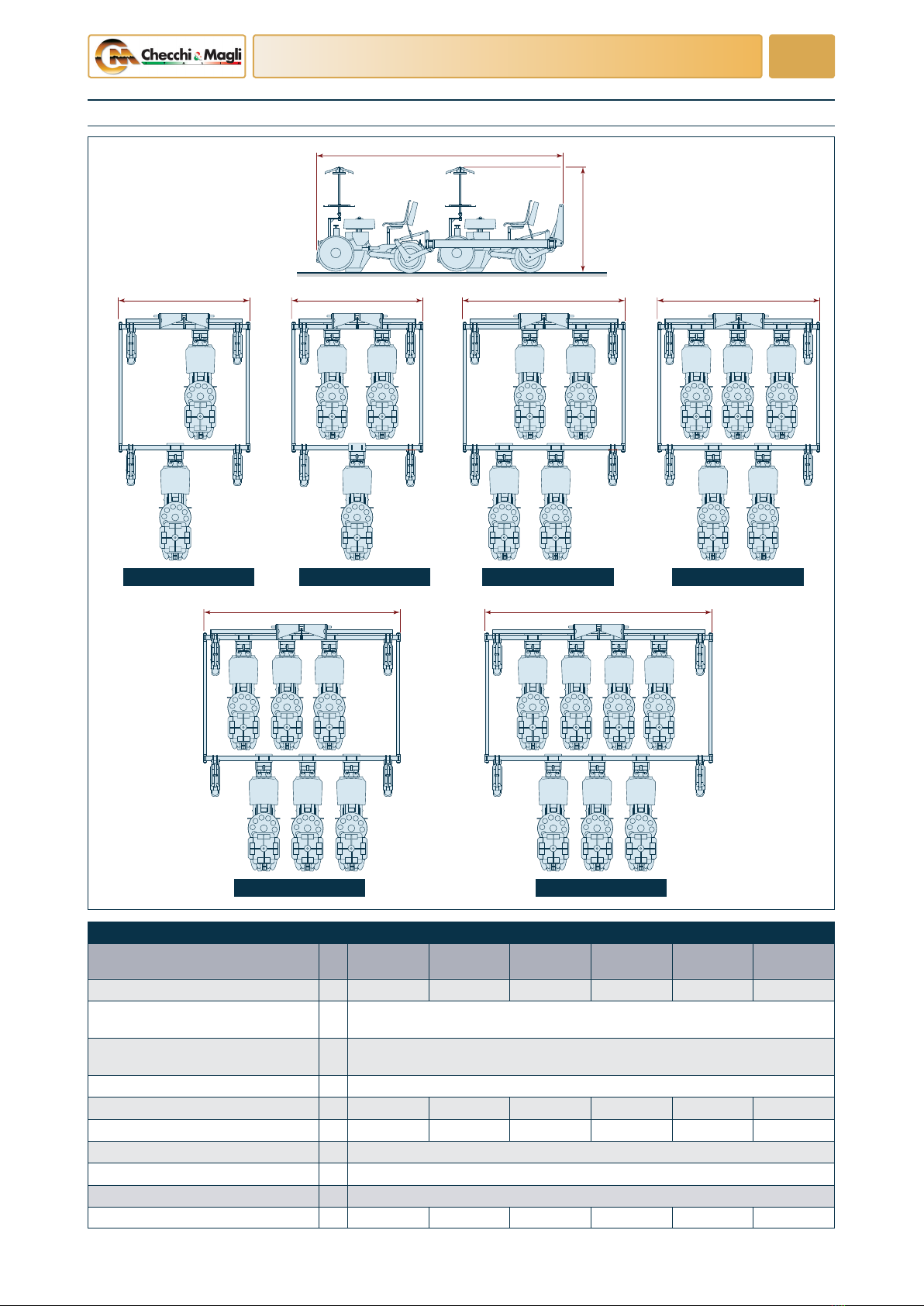

Dimensioni d’ingombro (UNITRIUM)
(*) Le ruote motrici sono su ogni unità di trapianto
Caratteristiche tecniche UNITRIUM
UNITRIUM/1 UNITRIUM/2 UNITRIUM/3 UNITRIUM/4 UNITRIUM/5 UNITRIUM/6
Potenza trattrice richiesta HP 20 25 30 40 50 60
Distanza minima interla
(distributore con 6 - 10 bicchieri) cm 50
Distanza minima interla
(distributore con 12 bicchieri) cm 62
Distanza interpianta cm 10 - 100
Unità di trapianto n° 1 2 3 4 5 6
Ruota motrice (*) n° 1 2 3 4 5 6
Ruote folli (destra e sinistra) n° 2
Pressione pneumatici ruote folli bar 2,5
Pressione pneumatici ruote motrici bar 1
Peso kg 215 375 555 710 850 1020

UN41-0532AN
UNITRIUM DT/2
400
170
UNITRIUM DT/3 UNITRIUM DT/4 UNITRIUM DT/5
UNITRIUM DT/6 UNITRIUM DT/7
150 200 250 300
350 400
Lingua italiana Uso e manutenzione
6
INFORMAZIONI TECNICHE 2
Dimensioni d’ingombro (UNITRIUM DT)
(*) Le ruote motrici sono su ogni unità di trapianto
Caratteristiche tecniche UNITRIUM DT
UNITRIUM
DT/2
UNITRIUM
DT/3
UNITRIUM
DT/4
UNITRIUM
DT/5
UNITRIUM
DT/6
UNITRIUM
DT/7
Potenza trattrice richiesta HP 25 30 40 50 60 70
Distanza minima interla (distributore
con 6 - 10 bicchieri) cm 25
Distanza minima interla (distributore
con 12 bicchieri) 31
Distanza interpianta cm 10 - 100
Unità di trapianto n° 2 3 4 5 6 7
Ruota motrice (*) n° 2 3 4 5 6 7
Ruote folli (destra e sinistra) n° 4
Pressione pneumatici ruote folli bar 2,5
Pressione pneumatici ruote motrici bar 1
Peso kg 500 640 800 970 1155 1380

UN41-0415FL
B
A
Lingua italiana Uso e manutenzione
7
INFORMAZIONI TECNICHE 2
Dichiarazione di conformità
La Ditta CHECCHI & MAGLI s.r.l.
Via Guizzardi n° 38
40054 – BUDRIO (BOLOGNA) - ITALIA
dichiara sotto la propria responsabilità che le macchine
trapiantatrici in oggetto:
UNITRIUM/1, UNITRIUM/2, UNITRIUM DT/2, UNITRIUM/3,
UNITRIUMDT/3,UNITRIUM/4,UNITRIUMDT/4, UNITRIUM/5,
UNITRIUM DT/5, UNITRIUM/6, UNITRIUM DT/6,
UNITRIUM DT/7
sono conformi ai Requisiti Essenziali di Sicurezza e di Tu-
Le condizioni del terreno (sdrucciolevole, in penden-
za, ecc.) e il tipo di trattrice possono ridurre la stabilità
dell’insieme trattrice - macchina operatrice e provocare
movimenti imprevisti e pericolosi in modo particolare
quando la macchina operatrice è sollevata dal terreno.
tela della Salute di cui alla Direttiva 2006/42/CE.
In particolare sono state seguite le seguenti normative:
UNI EN ISO 12100-1, UNI EN ISO 12100-2 e UNI EN 13857
relative alla sicurezza del macchinario.
Budrio
CHECCHI & MAGLI s.r.l
Legale rappresentante
Nerio Checchi
Pendenze ammissibili
Il conducente della trattrice ha la responsabilità di valu-
tare le condizioni ambientali di lavoro e di non superare
le masse ammissibili sugli assi e le pendenze ammissibili
della trattrice (vedere manuale d’uso della trattrice).
Dimensioni piantina
La tabella indica la tipologia e la dimensione di piantine che la macchina operatrice è in grado di mettere a dimora.
Distanza interpianta
Dimensione piantina
UN41-0133NI
C
B
DA
C
B
D
A
A (cm) min. 1,5
max. 6
B (cm) min. 4
max. 7
C (cm) min. 8
max. 23
D (cm) min. 12
max 30
La macchina operatrice mette a dimora le piantine con
una interpianta variabile.
Per la gamma delle possibili interpiante vedere “Regola-
zione interpianta”.
Protezioni
ATTENZIONE
Non usare la macchina senza i carter di protezione.
La macchina operatrice è dotata di protezioni degli or-
gani di trasmissione per evitare infortuni causati dal con-
tatto involontario con gli elementi in movimento.
L’illustrazione ragura i carter di protezione (A- B) installa-
ti su una unità di trapianto.
I carter di protezione sono installati su tutte le unità di
trapianto della macchina operatrice.

UN41-0528AN
UNITRIUM
UNITRIUM
UNITRIUM DT
UNITRIUM DT
N
B
D
C
M
L
E
D
C
F
A
F
G
H
B
A
P
P
N
Lingua italiana Uso e manutenzione
8
INFORMAZIONI TECNICHE 2
Segnali di sicurezza e informazione
ATTENZIONE
Vericare che le targhe siano leggibili; in caso contra-
rio pulirle e se danneggiate sostituirle applicandole
nella posizione originale.

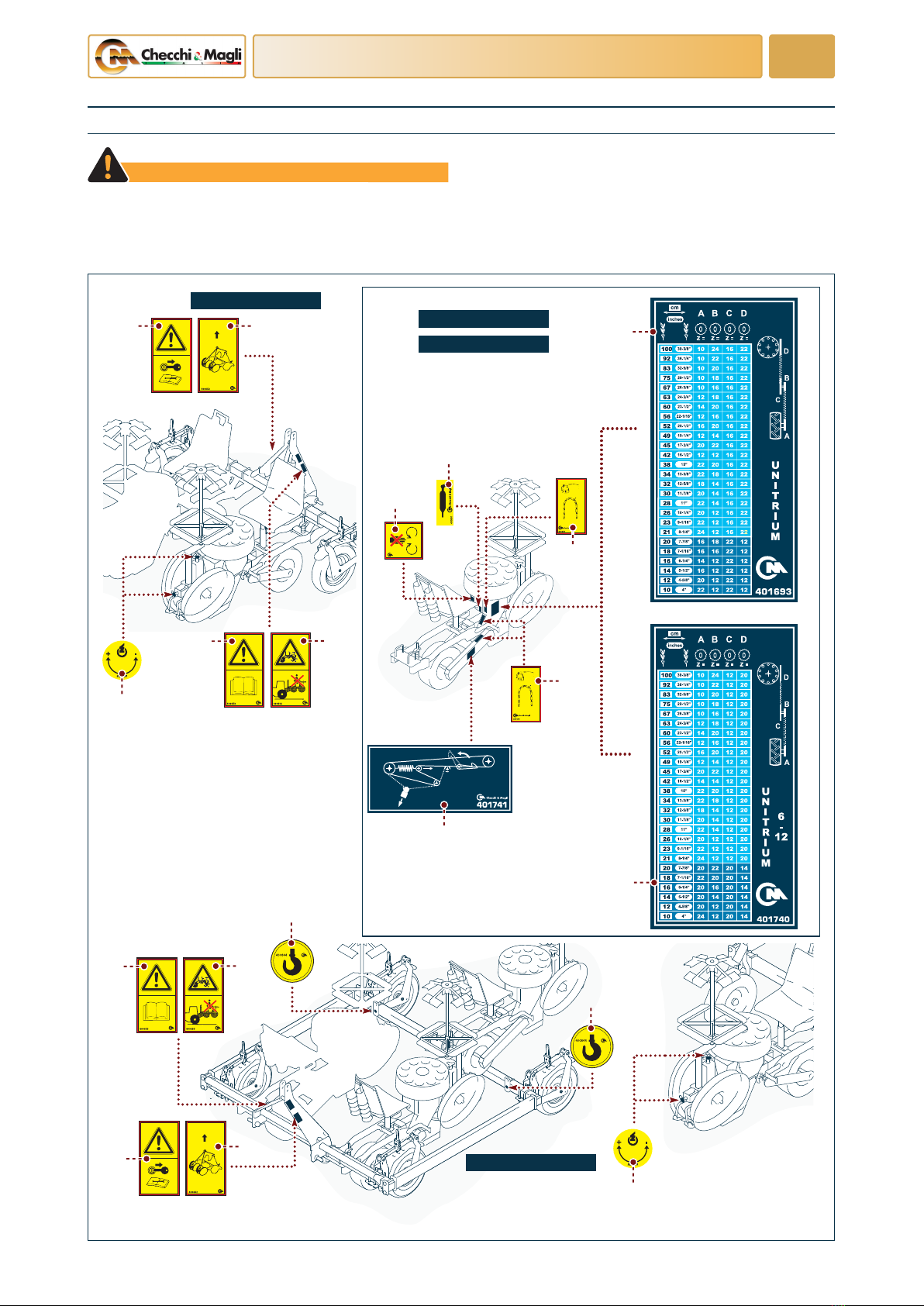

L’illustrazione ragura la posizione e il signicato delle
targhe applicate.

Lingua italiana Uso e manutenzione
9
INFORMAZIONI TECNICHE 2
A) Targa di pericolo: leggere il manuale d’uso e manu-
tenzione prima di utilizzare la macchina operatrice.
B) Targa di pericolo: non restare seduti sul sedile con la
macchina operatrice sollevata da terra.
C) Targa di pericolo: spegnere la trattrice, togliere e
custodire la chiave di accensione prima di eettuare
qualsiasi tipo di intervento sulla macchina operatri-
ce.
D) Targa di informazione: imbracare nei punti indicati
per sollevare la macchina operatrice.
E) Targa di pericolo: indica il pericolo di schiacciamen-
to delle mani tra il distributore e il disco di distribu-
zione.
F) Targa di informazione: lubricare la catena all’inter-
no del carter sul quale è applicata la targa.
G) Targa interpianta (distributore con 10 bicchieri):
indica, in funzione dell’interpianta, il tipo di pignoni
da montare.
H) Targa interpianta (distributore con 6 - 12 bicchie-
ri): indica, in funzione dell’interpianta, il tipo di pi-
gnoni da montare.
L) Targa di informazione: indica gracamente la mo-
dalità di sbloccaggio della catena.
M) Targa di informazione: indica i punti di ingrassag-
gio.
N) Targa di informazione: indica il senso di rotazione
dell’elemento, sul quale la targa è applicata, per rag-
giungere l’eetto voluto.
P) Targa informazione: agganciare la macchina opera-
trice nei punti indicati per sollevarla.
Le targhe (E- F- G- H- L- M- N) sono applicate su ogni
unità di trapianto.
Accessori opzionali
Tracciatori di la a sollevamento manuale (interla max. 110 cm)
Tracciatori di la a sollevamento manuale (interla max. 150 cm)
Tracciatori di la a sollevamento idraulico
Dispositivo di innaamento intravomere localizzato sincronizzato TRIUM
Serbatoio 300 litri per una la (solo senza spandiconcime)
Serbatoio 300 litri per due le (solo senza spandiconcime)
Serbatoio 300 litri per tre le (solo senza spandiconcime)
Serbatoio 300 litri per quattro le (solo senza spandiconcime)
Sedile speciale con imbottitura
Portavassoi girevole 4 lati / 6 lati
Ruote di rincalzatura in gomma ex Ø 580x80 per terreni umidi e argillosi (in alternativa alle ruote in ferro)
Porta-vassoi girevole supplementare aancato (distanza minima tra le le cm 120)
Porta-vassoi girevole supplementare sovrapposto
Porta-vassoi trasversale a 2 ripiani cm 200
Porta-vassoi trasversale a 2 ripiani cm 250
Porta-vassoi trasversale a 2 ripiani cm 300
Porta-vassoi trasversale a 2 ripiani cm 350 (completo di telaio posteriore e ruote di appoggio)
Porta-vassoi trasversale a 2 ripiani cm 400 (completo di telaio posteriore e ruote di appoggio)
Porta-vassoi supplementare a 6 ripiani
Ripiano supplementare porta-vassoi a 6 ripiani
Sincromicro UNITRIUM, microgranulatore a distribuzione localizzata e sincronizzata in ogni linea o ad ogni pianta
(non fornibile per macchine già in servizio)
Separatore di zolla profondità registrabile
Kit vomere stretto UNITRIUM
Kit vomere standard UNITRIUM
Kit vomere intermedio UNITRIUM
Kit vomere medio UNITRIUM
Kit vomere largo UNITRIUM
Inserti riduzione tazze UNITRIUM (per piante molto piccole)
Dispositivo di posa manichetta d’irrigazione
Telaio slabile idraulicamente (3 le; larghezza cm 240 - 250)
Kit dischi davanti al vomere
Distributore 12 tazze a grande produttività (interla minimo 62 cm)
Telaio trainato 200 cm per due le con un serbatoio
Telaio trainato 400 cm per quattro le con due serbatoi

UN41-0379FL
B
A
Lingua italiana Uso e manutenzione
10
INFORMAZIONI TECNICHE 2
Rumore
L’impiego delle trapiantatrici non comporta un aumento
signicativo del livello di pressione sonora della trattrice
a cui viene collegata la trapiantatrice stessa.
Consultare il manuale del costruttore della trattrice per
valutare i dispositivi di protezione individuale adeguati
da adottare a protezione dell’udito.
Rischi residui
Il costruttore in fase di progettazione e costruzione ha
posto particolare attenzione agli aspetti della sicurezza,
tuttavia rimangono i rischi descritti.
- Pericolo di taglio e sezionamento tra il distributore (A)
e il disco di distribuzione (B) su ogni unità di trapian-
to.
- Pericolo di trascinamento e intrappolamento con gli
organi in movimento.
- Pericolo di schiacciamento e intrappolamento nella
fase di attacco e distacco della macchina operatrice
dalla trattrice.

Lingua italiana Uso e manutenzione
11
INFORMAZIONI SULLA SICUREZZA 3
Leggere attentamente questo manuale prima di pro-
cedere alle operazioni di impiego, manutenzione o
altri interventi sulla macchina operatrice.
Prestare attenzione e rispettare le simbologie appli-
cate sulla macchina operatrice in modo particolare
quelle che riguardano la sicurezza.
La guida della trattrice deve essere adata, per ri-
durre al minimo i rischi di infortunio, solo a persona-
le specializzato, debitamente formato ed addestrato,
in grado di coordinare il lavoro di tutti gli operatori
coinvolti nelle operazioni lavorative.
Utilizzare la macchina solo per gli usi previsti dal co-
struttore; l’impiego della macchina per usi impropri
può causare rischi per la sicurezza e la salute delle
persone e danni economici.
Prima di utilizzare la macchina operatrice vericare
che le protezioni siano correttamente montate.
Prima di accoppiare la macchina operatrice alla trat-
trice assicurarsi che la stessa sia in buone condizioni.
Vericare che il collegamento della macchina ope-
ratrice al terzo punto della trattrice sia bloccato in
modo che non possa sganciarsi.
Durante l’uso utilizzare gli indumenti e/o i dispositivi
di protezione individuali previsti dalle leggi vigenti
in materia di sicurezza sul lavoro.
In caso di avaria, evitare di eseguire interventi di ripa-
razione sul luogo se non si è sicuri di operare in am-
biente idoneo e se non si dispone delle attrezzature
adeguate; meglio perdere il tempo necessario per il
rientro al centro aziendale piuttosto che eseguire un
intervento in condizioni di scarsa sicurezza.
La circolazione su strada deve avvenire tramite trat-
tori adeguati ed opportune segnalazioni per le spor-
genze fuori sagoma nel rispetto delle norme in vigo-
re del codice della strada.
Non trasportare persone sulla macchina operatrice
negli spostamenti da un luogo all’altro e nel transito
su strade.
Gli interventi di manutenzione e regolazione devono
essere eettuati su terreno pianeggiante e compat-
to, con la trattrice spenta, il freno di stazionamento
tirato e la chiave di accensione rimossa.
Non abbandonare mai il posto di guida con il motore
della trattrice in moto.
Prima di abbandonare la trattrice, abbassare la mac-
china operatrice a terra, arrestare il motore, inserire
il freno di stazionamento, togliere e custodire la chia-
ve di accensione dal quadro di comando.

UN41-0004GL
A
C
C
B
B
A
Lingua italiana Uso e manutenzione
12
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Raccomandazioni di sicurezza per la movimentazione e il trasporto
Eseguire la movimentazione e il trasporto secondo le
informazioni fornite dal costruttore riportate diret-
tamente sulla macchina, sull’imballo e nelle istruzio-
ni per l’uso.
Il personale addetto alla movimentazione del carico
deve possedere capacità, esperienza e deve avere la
padronanza del mezzo di sollevamento utilizzato.
Imballo
Il tipo di imballo viene scelto in funzione del mezzo di
trasporto prescelto ed al luogo di destinazione.
La macchina operatrice può essere trasportata comple-
tamente montata oppure, per facilitare la spedizione,
smontata e imballata in più colli.
L’illustrazione ragura i tipi di imballo maggiormente
utilizzati.
Sull’imballo sono riportate tutte le informazioni per ef-
fettuare il carico e lo scarico in sicurezza.
Dimensioni indicative dell’imballo UNITRIUM (distributore 6 - 10 bicchieri)
UNITRIUM/1 UNITRIUM/2 UNITRIUM/3 UNITRIUM/4 UNITRIUM/5 UNITRIUM/6
Colli n° 1 1 2 2 3 3
A
cm
220 220 220 220 220 220
B80 80 80 80 80 80
C110 110 110 110 110 110
Dimensioni indicative dell’imballo UNITRIUM DT (distributore 6 - 10 bicchieri)
UNITRIUM
DT/2
UNITRIUM
DT/3
UNITRIUM
DT/4
UNITRIUM
DT/5
UNITRIUM
DT/6
UNITRIUM
DT/7
Colli n° 2 2 2 3 3 4
A
cm
220 220 220 220 220 220
B80 80 80 80 80 80
C110 110 110 110 110 110
Dimensioni indicative dell’imballo UNITRIUM (distributore 12 bicchieri)
UNITRIUM/1 UNITRIUM/2 UNITRIUM/3 UNITRIUM/4 UNITRIUM/5 UNITRIUM/6
Colli n° 1 1 2 2 3 3
A
cm
220 220 220 220 220 220
B115 115 115 115 115 115
C110 110 110 110 110 110
Dimensioni indicative dell’imballo UNITRIUM DT (distributore 12 bicchieri)
UNITRIUM
DT/2
UNITRIUM
DT/3
UNITRIUM
DT/4
UNITRIUM
DT/5
UNITRIUM
DT/6
UNITRIUM
DT/7
Colli n° 2 2 2 3 3 4
A
cm
220 220 220 220 220 220
B115 115 115 115 115 115
C110 110 110 110 110 110

UN41-0077GF
UN41-0529AN
B
C
D
D
A
Lingua italiana Uso e manutenzione
13
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Movimentazione e sollevamento dell’imballo
Sollevamento (UNITRIUM)
ATTENZIONE
Sollevare l’imballo con un mezzo di sollevamento
idoneo al carico da sollevare.
Vericare il peso del collo indicato direttamente
sull’imballo.
ATTENZIONE
Nella fase di sollevamento prestare attenzione alle
oscillazioni del carico perché il punto di presa non è
mai perfettamente baricentrico.
Le persone autorizzate dovranno rispettare le informa-
zioni riportate sugli imballi, in particolare quelle che ri-
guardano la sicurezza.
Movimentare l’imballo lentamente con attenzione e pru-
denza per evitare pericolose oscillazioni.
L’illustrazione ragura i punti di imbragamento e la mo-
dalità di sollevamento.
Le operazioni di sollevamento devono essere eettuate
con mezzi adeguati al carico da sollevare e da personale
qualicato e autorizzato al ne di salvaguardare la pro-
pria sicurezza e quella delle persone coinvolte nelle ope-
razioni.
L’illustrazione ragura i punti di presa per il sollevamen-
to della macchina operatrice con due unità di trapianto.
I punti di presa per il sollevamento valgono per tutti i
modelli di UNITRIUM.
Procedere come descritto.
1) Utilizzare per il sollevamento l’apposito attrezzo (A)
fornito a corredo della macchina operatrice.
2) Imbracare la macchina operatrice come indicato in
gura.
3) Vericare che il perno (B) sia bloccato dalla spina di
sicurezza (C) e che le catene siano stabilmente ag-
ganciate al telaio (D).

UN41-0534AN
UNITRIUM DT/2
UNITRIUM DT/3
UNITRIUM DT/4
UNITRIUM DT/2 UNITRIUM DT/6UNITRIUM DT/5 UNITRIUM DT/7
Lingua italiana Uso e manutenzione
14
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Sollevamento (UNITRIUM DT)
ATTENZIONE
Nella fase di sollevamento prestare attenzione alle
oscillazioni del carico perché il punto di presa non è
mai perfettamente baricentrico.
Le operazioni di sollevamento devono essere eettuate
con mezzi adeguati al carico da sollevare e da personale
qualicato e autorizzato al ne di salvaguardare la pro-
pria sicurezza e quella delle persone coinvolte nelle ope-
razioni.
Per sollevare la macchina operatrice procedere come de-
scritto.
1) Prima di eettuare il sollevamento vericare la stabil-
tà dell’imbragamento.
2) Imbracare la macchina operatrice o i gruppi separati
come indicato in gura.
La macchina è dotata di piastre per il sollevamento indi-
cate da apposita segnalazione.
L’illustrazione ragura i punti di sollevamento della
macchina operatrice.
La modalità di sollevamento vale per tutti i modelli delle
macchine operatrici specicati nel manuale.
I modelli UNITRIUM DT/5 - UNITRIUM DT/6 - UNITRIUM
DT/7 devono essere sollevati sempre separatamente per
evitare di danneggiare il telaio e causare possibili infor-
tuni alle persone coinvolte nelle operazioni.

UN41-0530AN
UNITRIUM DT/2 UNITRIUM DT/6UNITRIUM DT/5 UNITRIUM DT/7
UN41-0519AN
1
2
7
6
4
3
8
5
UNITRIUM/1
UNITRIUM/2
UNITRIUM/3
UNITRIUM/4
UNITRIUM/5
UNITRIUM/6
Lingua italiana Uso e manutenzione
15
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Disimballo e montaggio
In fase di disimballo controllare l’integrità e l’esatta quan-
tità dei componenti; in caso di danni segnalare al riven-
ditore o direttamente al costruttore i danni subiti entro 8
giorni dal ricevimento della macchina.
Il materiale di imballo va opportunamente smaltito o ri-
ciclato nel rispetto delle leggi vigenti.

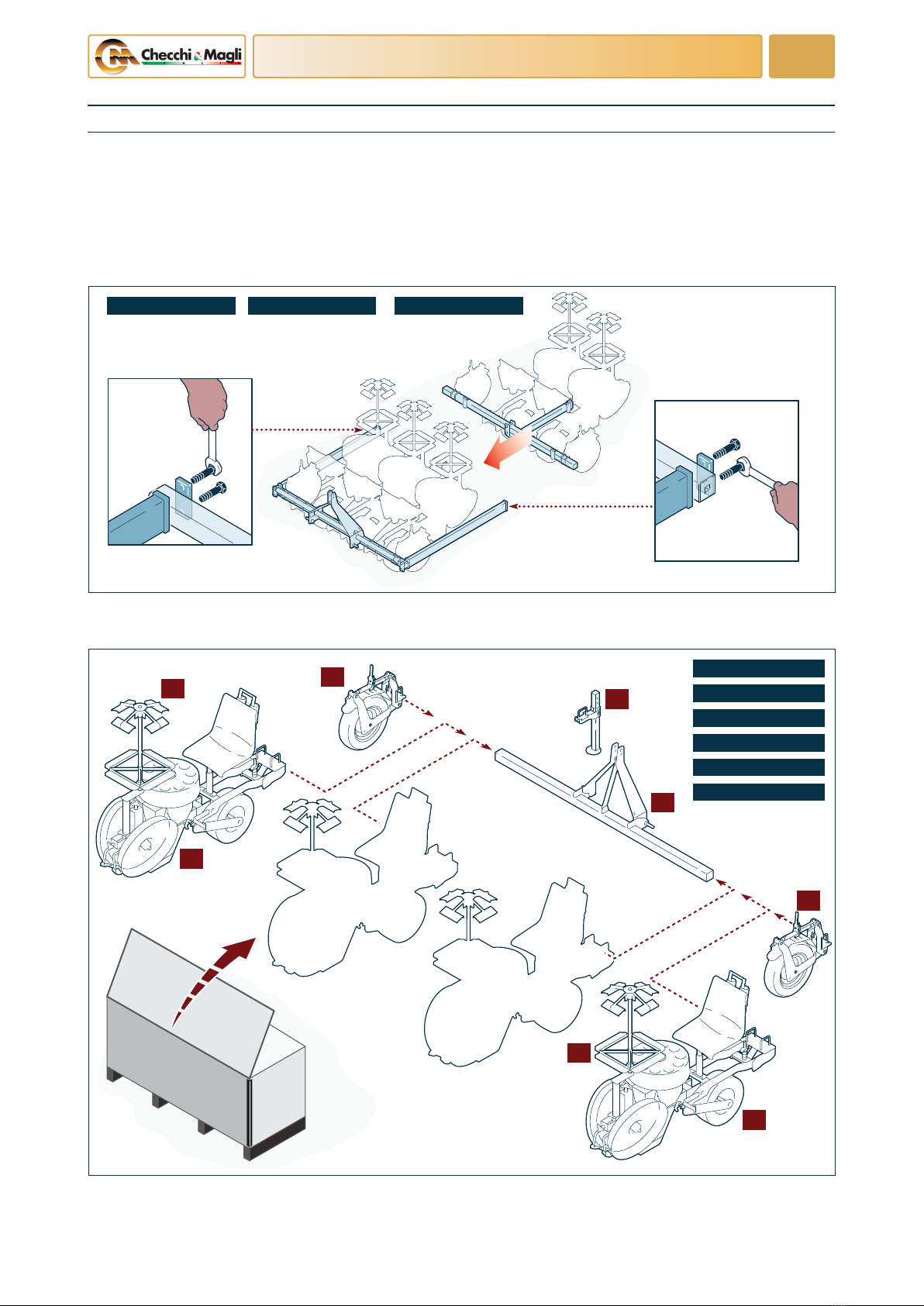

L’illustrazione ragura sommariamente lo schema di
montaggio della macchina operatrice divisa in due grup-
pi.
L’illustrazione ragura sommariamente lo schema di montaggio della macchina operatrice.

UN41-0522AN
UNITRIUM DT/2
UNITRIUM DT/3
UNITRIUM DT/4
UNITRIUM DT/5
UNITRIUM DT/6
UNITRIUM DT/7
10 11
7
5
9
13
14
12
17
15
16
2
1
6
4
8
3
Lingua italiana Uso e manutenzione
16
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4

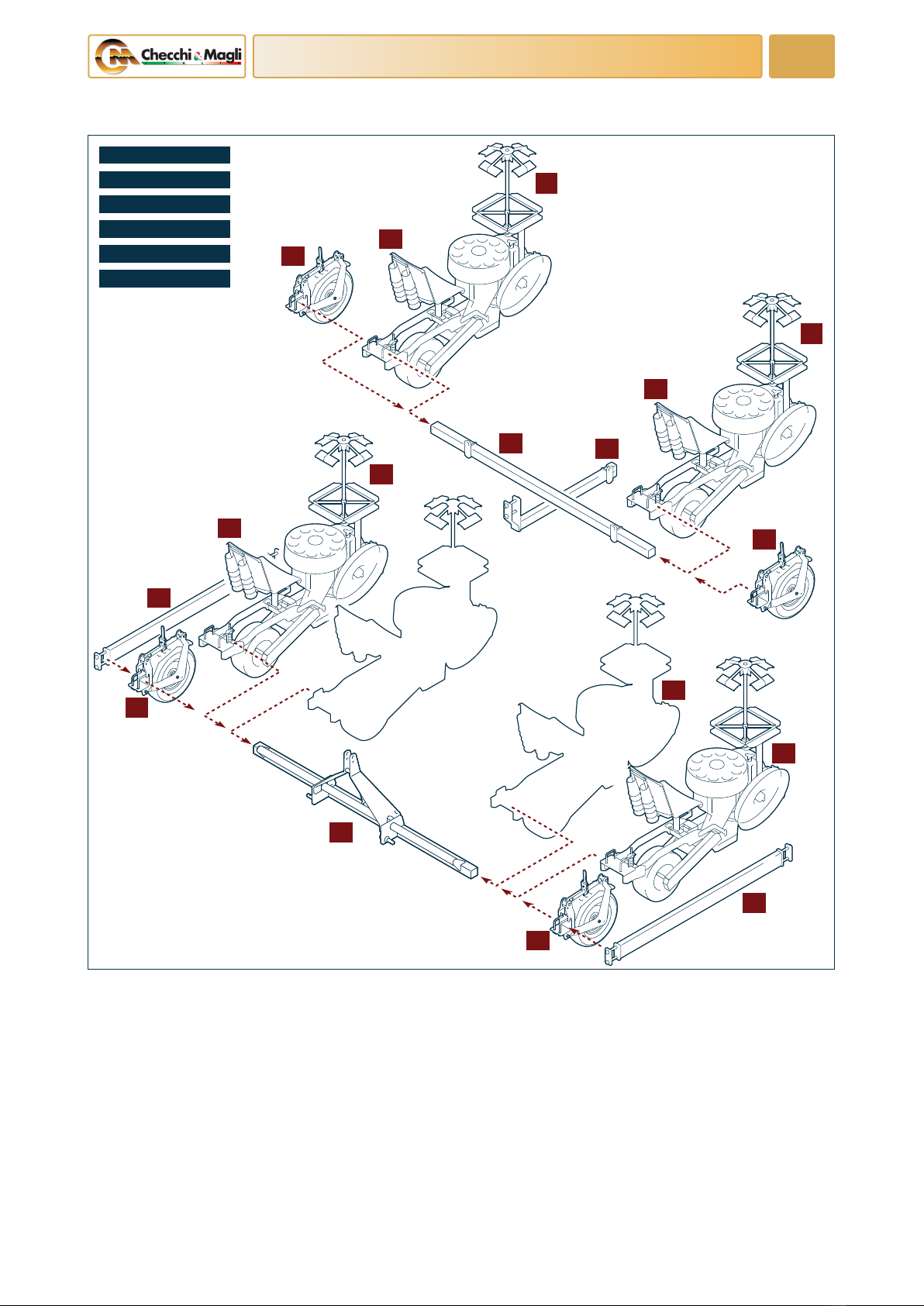

L’illustrazione ragura sommariamente lo schema di montaggio della macchina operatrice.
