Checchi & Magli SP 150 onion User manual

SP onion
Cod. 998830/00
11/2019
MANUALE D’USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
MANUEL D’UTILISATION ET D’ENTRETIEN
BEDIENUNGS-UND WARTUNGSANLEITUNG
MANUAL DE USO Y MANTENIMIENTO
Istruzioni originali
Original instruction
Notices originales
Originalanleitung
Instrucciones originales

Lingua italiana Uso e manutenzione
I
SOMMARIO
1 INFORMAZIONI GENERALI.......................................................................................................................1
2 INFORMAZIONI TECNICHE.......................................................................................................................2
3 INFORMAZIONI SULLA SICUREZZA......................................................................................................7
4 INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE..................................................8
5 INFORMAZIONI SULLE REGOLAZIONI.............................................................................................. 10
6 INFORMAZIONI SULL’USO .................................................................................................................... 15
7 INFORMAZIONI SULLA MANUTENZIONE........................................................................................ 20
8 INFORMAZIONI SULLE SOSTITUZIONI.............................................................................................. 24
INDICE ANALITICO
A
Attacco macchina operatrice alla trattrice............................................................................................ 15
Attivazione dello scuotitore ....................................................................................................................... 18
C
Cambio olio riduttore ................................................................................................................................... 21
Caratteristiche tecniche..................................................................................................................................4
Circolazione su strade pubbliche............................................................................................................. 19
Controllo livello olio riduttore ................................................................................................................... 21
Controllo pneumatici.................................................................................................................................... 21
Controllo serraggio bulloneria .................................................................................................................. 22
D
Dati anagraci costruttore e macchina.....................................................................................................1
Demolizione e smaltimento....................................................................................................................... 27
Descrizione comandi .................................................................................................................................... 15
Descrizione generale .......................................................................................................................................2
Dichiarazione di conformità..........................................................................................................................4
Disimballo............................................................................................................................................................9
Distacco della macchina dalla trattrice .................................................................................................. 18
Documentazione allegata..............................................................................................................................1
E
Elementi principali............................................................................................................................................3
Esclusione di responsabilità ..........................................................................................................................2
G
Glossario...............................................................................................................................................................2
I
Imballo ..................................................................................................................................................................8
Inattività prolungata della macchina operatrice ................................................................................ 20
Inconvenienti, cause, rimedi ...................................................................................................................... 22
Indice analitico.................................................................................................................................................... I
Informazioni generali di sicurezza ..............................................................................................................7
L
Lavoro notturno o con scarsa visibilità................................................................................................... 19
M
Modalità di raccolta del prodotto ............................................................................................................ 17
Modalità di richiesta assistenza....................................................................................................................2
Montaggio attacco superiore terzo punto...............................................................................................9
Montaggio convogliatore ..............................................................................................................................9
Montaggio dell’albero cardanico ............................................................................................................. 16
Movimentazione e sollevamento dell’imballo .......................................................................................8

Lingua italiana Uso e manutenzione
II
P
Pendenze ammissibili......................................................................................................................................4
Protezioni .............................................................................................................................................................5
Pulizia della macchina operatrice............................................................................................................. 22
R
Raccomandazioni di sicurezza per la manutenzione........................................................................ 20
Raccomandazioni di sicurezza per la movimentazione e il trasporto............................................8
Raccomandazioni di sicurezza per le regolazioni............................................................................... 10
Raccomandazioni di sicurezza per le sostituzioni.............................................................................. 24
Raccomandazioni di sicurezza per l’uso................................................................................................. 15
Regolazione convogliatore posteriore ................................................................................................... 10
Regolazione profondità vomere............................................................................................................... 12
Regolazione raschietto rullo compattatore.......................................................................................... 12
Regolazione ruota posteriore e rullo compattatore.......................................................................... 11
Regolazione ruote con disco di taglio .................................................................................................... 11
Regolazione tensione catena albero raccoglitore.............................................................................. 14
Regolazione tensione catena di trasmissione...................................................................................... 12
Regolazione trasportatore a tondini....................................................................................................... 13
Rischi residui .......................................................................................................................................................6
S
Schema punti di lubricazione.................................................................................................................. 23
Scopo del manuale...........................................................................................................................................1
Segnali di sicurezza e informazione ...........................................................................................................5
Sollevamento della macchina operatrice.............................................................................................. 10
Sommario.............................................................................................................................................................. I
Sostituzione bandella spazzola rotante................................................................................................. 27
Sostituzione catena albero raccoglitore ................................................................................................ 25
Sostituzione catena di trasmissione........................................................................................................ 24
Sostituzione disco di taglio......................................................................................................................... 25
Sostituzione pattino convogliatore superiore..................................................................................... 26
Sostituzione raschietto................................................................................................................................. 26
Sostituzione raschietto rullo compattatore.......................................................................................... 26
T
Tabella comparativa dei lubricanti........................................................................................................ 23
Tabella coppie di serraggio bulloneria................................................................................................... 24
Tabella intervalli di manutenzione........................................................................................................... 20
Trasferimento della macchina con mezzi di trasporto...................................................................... 19
U
Usi scorretti non consentiti............................................................................................................................6
Uso previsto.........................................................................................................................................................6

UN41-0001AF
C
B
D E
F
A
Lingua italiana Uso e manutenzione
1
INFORMAZIONI GENERALI 1
Per evidenziare alcune parti di testo, rilevanti ai ni della
sicurezza o per indicare informazioni importanti, sono
stati adottati alcuni simboli il cui signicato è di seguito
descritto.
PERICOLO
Indica informazioni o procedure che, se non stretta-
mente eseguite, provocano la morte o gravi lesioni
personali.
ATTENZIONE
Indica informazioni o procedure che, se non rispet-
tate, possono provocare la morte o gravi lesioni per-
sonali.
PRUDENZA
Indica informazioni o procedure che, se non rispetta-
te, possono provocare lievi lesioni personali.
INFORMAZIONE
Indica informazioni o procedure importanti da se-
guire per evitare funzionamenti anormali o danni
materiali.
Il manuale è stato realizzato dal costruttore per fornire
le informazioni necessarie e i criteri da seguire a tutti co-
loro che interagiscono con la scavacipolle, nel proseguo
del manuale denominata anche macchina operatrice.
Gli operatori, in relazione alle loro competenze, oltre ad
adottare una buona tecnica di utilizzo devono leggere
e comprendere le informazioni descritte nel manuale
d’uso ed applicarle in modo rigoroso.
Le istruzioni originali sono fornite dal costruttore in lin-
gua italiana.
Per soddisfare gli adempimenti legislativi o commerciali
le istruzioni originali possono essere fornite dal costrut-
tore in altre lingue.
Il manuale è parte integrante della macchina operatrice;
deve essere conservato in un luogo noto e facilmente
accessibile per future consultazioni per tutta la durata di
vita della macchina operatrice.
Se la macchina viene ceduta il cedente ha l’obbligo di
consegnare il manuale al nuovo proprietario.
Le illustrazioni possono dierire rispetto alla eettiva
conformazione della macchina operatrice, ma non inter-
feriscono con l’esposizione delle istruzioni.
In caso di dubbi chiedere i necessari chiarimenti al co-
struttore o ai centri di assistenza autorizzati.
Scopo del manuale
Dati anagraci costruttore e macchina
La targhetta ragurata, applicata direttamente sulla
macchina operatrice, riporta i riferimenti e tutte le indi-
A) Dati anagraci del costruttore
B) Tipo della macchina operatrice
C) Modello della macchina operatrice
D) Peso complessivo della macchina operatrice
E) Numero di matricola
F) Anno di fabbricazione
Documentazione allegata
Al cliente vengono rilasciate, assieme a questo manuale,
le istruzioni d’uso e manutenzione dell’eventuale grup-
po opzionale montato sulla macchina operatrice.
- Dichiarazione “CE” di conformità della macchina ope-
ratrice.
cazioni indispensabili per l’identicazione della macchi-
na e del costruttore.

Lingua italiana Uso e manutenzione
2
INFORMAZIONI GENERALI 1
Modalità di richiesta assistenza
Le richieste di assistenza tecnica dovranno essere indiriz-
zate al Servizio di Assistenza Tecnica del costruttore o ai
centri di assistenza autorizzati.
Per ogni richiesta di assistenza tecnica riguardante la
macchina operatrice indicare i dati riportati sulla tar-
ghetta di identicazione e il difetto riscontrato.
La macchina operatrice viene consegnata alle condizioni
valide al momento dell’acquisto e specicate nel con-
tratto di vendita.
- Qualsiasi modica non autorizzata dal costruttore;
- l’uso improprio della macchina operatrice;
- l’uso della macchina operatrice da parte del personale
non addestrato o non autorizzato;
- la carenza di manutenzione;
- l’inosservanza totale o parziale delle istruzioni di que-
sto manuale;
- l’utilizzo di ricambi non originali o non specici per il
modello;
farà decadere la garanzia e solleverà il costruttore da
qualsiasi responsabilità per danni provocati a persone,
animali e cose.
PTO: presa di potenza del trattore. Operatore: persona addestrata, in possesso dei requisiti
sici di abilità e capacità attitudinali, giudicato idoneo a
svolgere il lavoro in maniera adabile.
Glossario
Esclusione di responsabilità
viene tramite un cinematismo costituito da un albero
cardanico, da un gruppo riduttore, da pignoni e da una
catena.
La macchina operatrice è di tipo semiportata, dotata di
un telaio per il collegamento all’attacco a tre punti della
trattrice.
La macchina operatrice è prodotta in più modelli al ne
di soddisfare svariate esigenze lavorative.
La macchina operatrice è stata progettata e costruita per
scavare, raccogliere e separare il prodotto dalla terra.
Il trasportatore a tondini trasporta, separa il prodotto
estratto dalla terra e lo deposita posteriormente sul ter-
reno.
La macchina operatrice è equipaggiata con uno scuoti-
tore che fa sobbalzare il trasportatore a tondini e favori-
sce la separazione della terra dal prodotto.
La trasmissione del moto al trasportatore a tondini av-
Descrizione generale
INFORMAZIONI TECNICHE 2

UN41-0809LR
F
N
D
P
MG
F
CE
R
CD
A
H
B
Q
L
S
Lingua italiana Uso e manutenzione
3
INFORMAZIONI TECNICHE 2

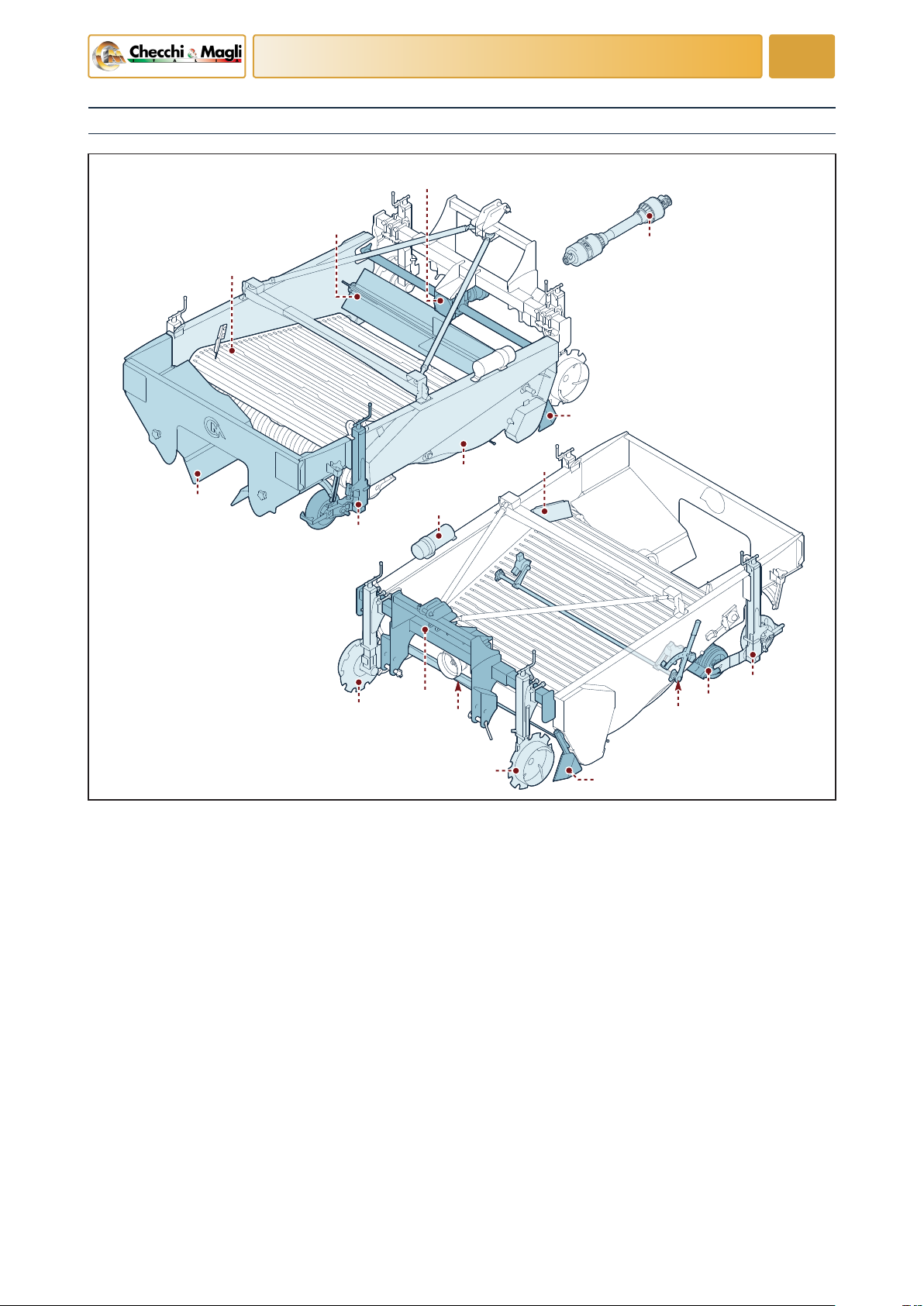

A) Contenitore utensili e manuale istruzioni
B) Trasportatore a tondini
C) Ruota con disco di taglio
D) Vomere
E) Telaio
F) Ruota posteriore
G) Rullo compattatore
H) Convogliatore posteriore
L) Riduttore di giri
M) Scuotitore
N) Fiancata
P) Convogliatore superiore
Q) Spazzola rotante
R) Albero raccoglitore motorizzato
S) Albero cardanico con frizione (opzionale)
Elementi principali

UN41-0810LR
A
D
B
C
Lingua italiana Uso e manutenzione
4
INFORMAZIONI TECNICHE 2

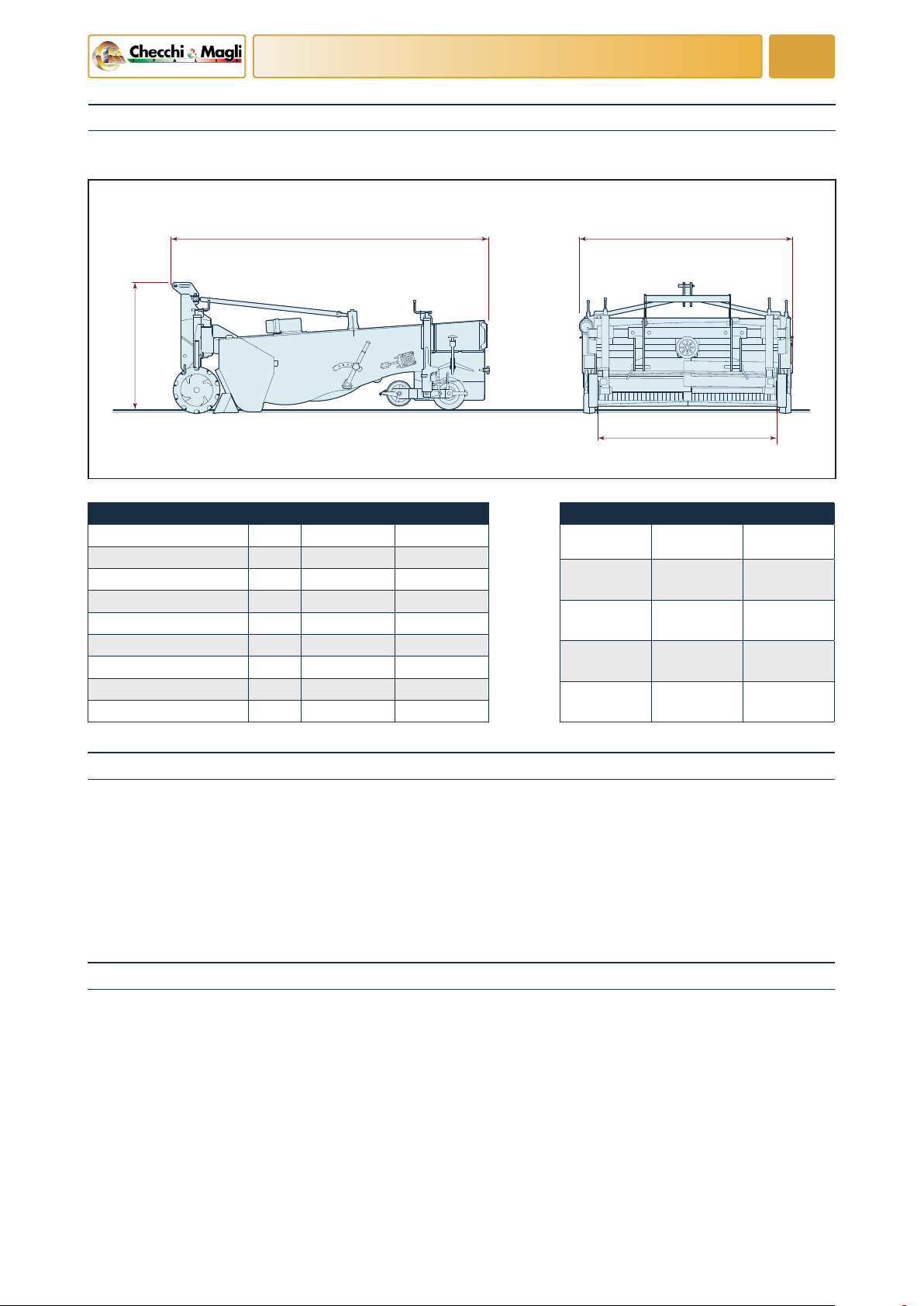

Dati tecnici
SP 150 onion SP 160 onion
Potenza trattrice richiesta HP 60 70
Numero di giri PTO giri/min 540 540
Larghezza di lavoro cm 150 160
Pendenza massima ° 15 15
File di scavo n° 2 2
Pressione pneumatici bar 3,5 3,5
Olio riduttore l 1 1
Massa kg - 845
Dimensioni d’ingombro
SP 150 onion
(cm)
SP 160 onion
(cm)
A283 283
B179 189
C118 118
D150 160
Le condizioni del terreno (sdrucciolevole, in penden-
za, ecc.) e il tipo di trattrice possono ridurre la stabilità
dell’insieme trattrice - macchina operatrice e provocare
movimenti imprevisti e pericolosi in modo particolare
quando la macchina operatrice è sollevata dal terreno.
Il conducente della trattrice ha la responsabilità di valu-
tare le condizioni ambientali di lavoro e di non superare
le masse ammissibili sugli assi e le pendenze ammissibili
della trattrice (vedere manuale d’uso della trattrice).
Non superare la pendenza massima indicata nei dati tec-
nici.
Pendenze ammissibili
Dichiarazione di conformità
La Ditta CHECCHI & MAGLI s.r.l.
Via Guizzardi n° 38
40054 – BUDRIO (BOLOGNA) - ITALIA
Dichiara sotto la propria responsabilità che le macchine
modello SP 150 onion e modello SP 160 onion sono
conformi ai Requisiti Essenziali di Sicurezza e di Tutela
della Salute di cui alla Direttiva 2006/42/CE.
In particolare sono state seguite le seguenti normative:
UNI EN ISO 12100-1, UNI EN ISO 12100-2 e UNI EN 13857
relative alla sicurezza del macchinario.
Budrio
CHECCHI & MAGLI s.r.l
Legale rappresentante
Nerio Checchi
Caratteristiche tecniche
L’illustrazione ragura le dimensioni d’ingombro della macchina.

UN41-0811LR
B
C
F
E
D
A
UN41-0812LR
B C D
A
E
G
H
H
A
F
G
D
H
H
Lingua italiana Uso e manutenzione
5
INFORMAZIONI TECNICHE 2
Segnali di sicurezza e informazione
L’illustrazione ragura la posizione e il signicato delle
targhe applicate.
ATTENZIONE
Vericare che le targhe siano leggibili; in caso contra-
rio pulirle e se danneggiate sostituirle applicandole
nella posizione originale.
ATTENZIONE
Non usare la macchina senza i ripari.
La macchina operatrice è dotata di ripari agli organi di
trasmissione per evitare infortuni causati dal contatto in-
volontario con gli elementi in movimento.
A) Carter sso: protegge l’operatore dal contatto acci-
dentale con l’albero di trasmissione del moto.
B) Carter sso: protegge l’operatore dal contatto con
gli organi in movimento di trasmissione del moto.
C) Carter sso: protegge il supporto dell’albero racco-
glitore dalla polvere e dai residui vegetali.
D) Carter sso: protegge l’operatore dal contatto con
gli organi in movimento di trasmissione del moto.
E) Protezione: serve a proteggere l’operatore dal con-
tatto accidentale con l’albero cardanico (fare riferi-
mento al manuale del costruttore dell’albero carda-
nico).
F) Carter sso (controcua): serve a proteggere l’ope-
ratore dal contatto inatteso con il giunto dell’albero
cardanico.
Protezioni

Lingua italiana Uso e manutenzione
6
INFORMAZIONI TECNICHE 2
E) Targa di informazione: indica i punti di imbraca-
mento.
F) Targa di pericolo: accertarsi che il verso di rotazione
e il numero dei giri della PTO del trattore siano con-
cordanti con le indicazioni della targa.
G) Targa di informazione: indica il senso di rotazione
dell’elemento, sul quale la targa è applicata, per rag-
giungere l’eetto voluto.
H) Targa di informazione: indica i punti di ingrassag-
gio.
A) Targa di pericolo: pericolo di impigliamento, trasci-
namento, schiacciamento degli arti superiori con il
trasportatore a tondini.
B) Targa di pericolo: spegnere la trattrice; togliere e
custodire la chiave di accensione prima di eettuare
qualsiasi tipo di intervento sulla macchina operatrice.
C) Targa di pericolo: leggere il manuale d’uso e manu-
tenzione prima di utilizzare la macchina operatrice.
D) Targa di informazione: lubricare la catena all’inter-
no del carter sul quale è applicata la targa.
Uso previsto
La macchina è stata progettata per scavare e depositare
sul terreno il prodotto a forma di tubero.
La macchina deve essere utilizzata in modo rispondente
alle sue caratteristiche tecniche, senza praticare modi-
che o essere utilizzata per usi impropri.
Ogni altro uso è considerato uso improprio e quindi non
ammesso.
Usi scorretti non consentiti
È vietato usare la macchina operatrice in presenza di at-
mosfera inammabile o esplosiva.
È vietato usare la macchina operatrice per trasportare
persone.
È vietato usare la macchina operatrice con trattrici non
compatibili (vedere “Caratteristiche tecniche”).
È vietato usare la macchina operatrice con qualsiasi di-
spositivo manomesso per ottenere prestazioni diverse
da quelle previste.
È vietato usare la macchina operatrice con le protezioni
danneggiate o mancanti.
Rischi residui
Il costruttore in fase di progettazione e costruzione ha
posto particolare attenzione agli aspetti della sicurezza,
tuttavia rimangono i rischi descritti.
Pericolo di schiacciamento: nella fase di movimenta-
zione della macchina operatrice , manovre errate o una
scorretta manipolazione del carico possono provocare
infortuni alle persone coinvolte nelle operazioni.
Pericolo di impigliamento, trascinamento, schiaccia-
mento: in fase di esercizio il contatto accidentale con il
tappeto a tondini può causare infortunio.
Pericolo di taglio: il contatto accidentale con gli spigoli
del disco di taglio provoca tagli o punture.
Pericolo di schiacciamento e intrappolamento: le fasi
di attacco e distacco della macchina operatrice dalla trat-
trice possono provocare infortunio alle persone coinvol-
te nelle operazioni.

Lingua italiana Uso e manutenzione
7
INFORMAZIONI SULLA SICUREZZA 3
Informazioni generali di sicurezza
L’operatore deve determinare l’eventuale presenza di
pericoli specici nelle condizioni di utilizzo previste,
quali ad esempio, particolari condizioni del terreno
(terreno cedevole, scivoloso, in pendenza, ecc.) che
richiedono particolari precauzioni, e spetta all’ope-
ratore stesso prendere le necessarie misure per eli-
minare o ridurre questi pericoli.
In caso di avaria evitare di eseguire interventi di ripa-
razione sul luogo se non si è sicuri di operare in am-
biente idoneo e se non si dispone delle attrezzature
adeguate.
Meglio perdere il tempo necessario per il rientro al
centro aziendale piuttosto che eseguire un interven-
to in condizioni di scarsa sicurezza.
La circolazione su strada deve avvenire tramite trat-
tori adeguati ed opportune segnalazioni per le spor-
genze fuori sagoma nel rispetto delle norme in vigo-
re del codice della strada.
Gli interventi di manutenzione e regolazione devono
essere eettuati su terreno pianeggiante e compat-
to, con la trattrice spenta, il freno di stazionamento
tirato, la chiave di accensione rimossa e la macchina
operatrice appoggiata a terra.
Non abbandonare mai il posto di guida con il motore
della trattrice in moto.
Prima di abbandonare la trattrice, abbassare la mac-
china operatrice a terra, arrestare il motore, inserire
il freno di stazionamento, togliere e custodire la chia-
ve di accensione dal quadro di comando.
Leggere attentamente questo manuale prima di pro-
cedere alle operazioni di impiego, manutenzione o
altri interventi sulla macchina operatrice.
Prestare attenzione e rispettare le simbologie appli-
cate sulla macchina operatrice in modo particolare
quelle che riguardano la sicurezza.
La guida della trattrice deve essere adata, per ri-
durre al minimo i rischi di infortunio, solo a persona-
le specializzato, debitamente formato ed addestrato,
in grado di coordinare il lavoro di tutti gli operatori
coinvolti nelle operazioni lavorative.
Utilizzare la macchina solo per gli usi previsti dal co-
struttore; l’impiego della macchina per usi impropri
può causare rischi per la sicurezza e la salute delle
persone e danni economici.
Prima di utilizzare la macchina operatrice vericare
che le protezioni siano correttamente montate.
Prima di accoppiare la macchina operatrice alla trat-
trice assicurarsi che la stessa sia in buone condizioni.
Vericare che il collegamento della macchina ope-
ratrice al terzo punto della trattrice sia bloccato in
modo che non possa sganciarsi.
Durante l’uso utilizzare gli indumenti e/o i dispositivi
di protezione individuali previsti dalle leggi vigenti
in materia di sicurezza sul lavoro.
L’operatore può utilizzare la macchina operatrice
solo dopo una specica formazione.
La formazione deve garantire che l’utilizzo della
macchina operatrice avvenga in modo corretto, in
relazione ai pericoli che possono essere causati a se
stessi o ad altre persone.

UN41-0813LR
C
B
A
E
F
D
UN41-0814LR
Lingua italiana Uso e manutenzione
8
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Dimensioni dell’imballo
SP 150 onion
(cm)
SP 160 onion
(cm)
A205 205
B240 240
C140 140
D255 255
E120 120
F205 205
Raccomandazioni di sicurezza per la movimentazione e il trasporto
Eseguire la movimentazione e il trasporto secondo le
informazioni fornite dal costruttore riportate diret-
tamente sulla macchina, sull’imballo e nelle istruzio-
ni per l’uso.
Il personale addetto alla movimentazione del carico
deve possedere capacità, esperienza e deve avere la
padronanza del mezzo di sollevamento utilizzato.
Per le operazioni di sollevamento usare ganci e funi
integre e adeguate al carico da sollevare.
Imballo
Il tipo di imballo viene scelto in funzione del mezzo di
trasporto prescelto ed al luogo di destinazione.
Per contenere gli ingombri dell’imballo la macchina ope-
ratrice è spedita con parti smontate.
L’illustrazione ragura il tipo di imballo maggiormente
utilizzato.
Movimentazione e sollevamento dell’imballo
ATTENZIONE
Sollevare l’imballo con un mezzo di sollevamento
idoneo al carico da sollevare.
Vericare il peso del collo indicato direttamente
sull’imballo.
Sull’imballo sono riportate tutte le informazioni per ef-
fettuare il carico e lo scarico in sicurezza.

UN41-0815LR
E
D
B
A
C
UN41-0816LR
A
B
Lingua italiana Uso e manutenzione
9
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Disimballo
In fase di disimballo controllare l’integrità e l’esatta quan-
tità dei componenti; in caso di danni segnalare al riven-
ditore o direttamente al costruttore i danni subiti entro 8
giorni dal ricevimento della macchina.
Il materiale di imballo va opportunamente smaltito o ri-
ciclato nel rispetto delle leggi vigenti.
Montaggio attacco superiore terzo punto
Montaggio convogliatore
Eseguire le operazioni descritte.
1) Posizionare l’attacco terzo punto su-
periore (A).
2) Avvitare i bulloni (B).
3) Avvitare i bulloni dalla parte opposta.
4) Posizionare il tirante (C) come illustra-
to in gura.
5) Avvitare il bullone (D).
6) Avvitare il bullone (E).
7) Ripetere le stesse operazioni per mon-
tare l’altro tirante.
Eseguire le operazioni descritte.
1) Posizionare il convogliatore (A).
2) Avvitare i dadi (B).
3) Avvitare i dadi dalla parte opposta del
convogliatore.

UN41-0817LR
UN41-0818LR
D
C
F
E
A
B
Lingua italiana Uso e manutenzione
10
INFORMAZIONI SULLA MOVIMENTAZIONE E INSTALLAZIONE 4
Sollevamento della macchina operatrice
ATTENZIONE
Nella fase di sollevamento usare funi e ganci integri
con portata adeguata e mezzi di sollevamento con
portata superiore al carico da sollevare.
Il personale addetto alla movimentazione del carico
deve possedere capacità, esperienza e deve avere la
padronanza del mezzo di sollevamento utilizzato.
L’illustrazione ragura i punti di imbragamento e la mo-
dalità di sollevamento.
INFORMAZIONI SULLE REGOLAZIONI 5
Regolazione convogliatore posteriore
Regolare gli scivoli per variare la quantità
di accumulo del prodotto.
Eseguire le operazioni descritte.
1) Allentare il pomello (A).
2) Agire sul volantino (B) per variare l’in-
clinazione dello scivolo (C).
Maggiore è l’inclinazione dello scivo-
lo rispetto al terreno, minore sarà la
quantità di prodotto accumulato in
andana e viceversa.
3) Avvitare il pomello (A).
Se in fase di lavoro la striscia in gomma
(D) penetra nel terreno, eettuare la sua
regolazione come indicato.
1) Svitare i dadi (E).
2) Slare le viti (F).
Gli interventi di regolazione devono essere eettuati
su terreno pianeggiante, compatto, con la macchina
appoggiata a terra (ad eccezione dei casi espressa-
mente previsti nel manuale).
La trattrice deve essere spenta, il freno di staziona-
mento azionato, la chiave di accensione rimossa e
adottare tutti gli accorgimenti necessari per operare
in sicurezza.
Raccomandazioni di sicurezza per le regolazioni
3) Spostare in alto la striscia in gomma no a fare coin-
cidere i fori di ssaggio con i fori sullo scivolo.
4) Inlare le viti (F).
5) Avvitare i dadi (E).
Ripetere le stesse operazioni per regolare lo scivolo op-
posto.

UN41-0819LR
C
BA
UN41-0820LR
C
A
B
D
Lingua italiana Uso e manutenzione
11
INFORMAZIONI SULLE REGOLAZIONI 5

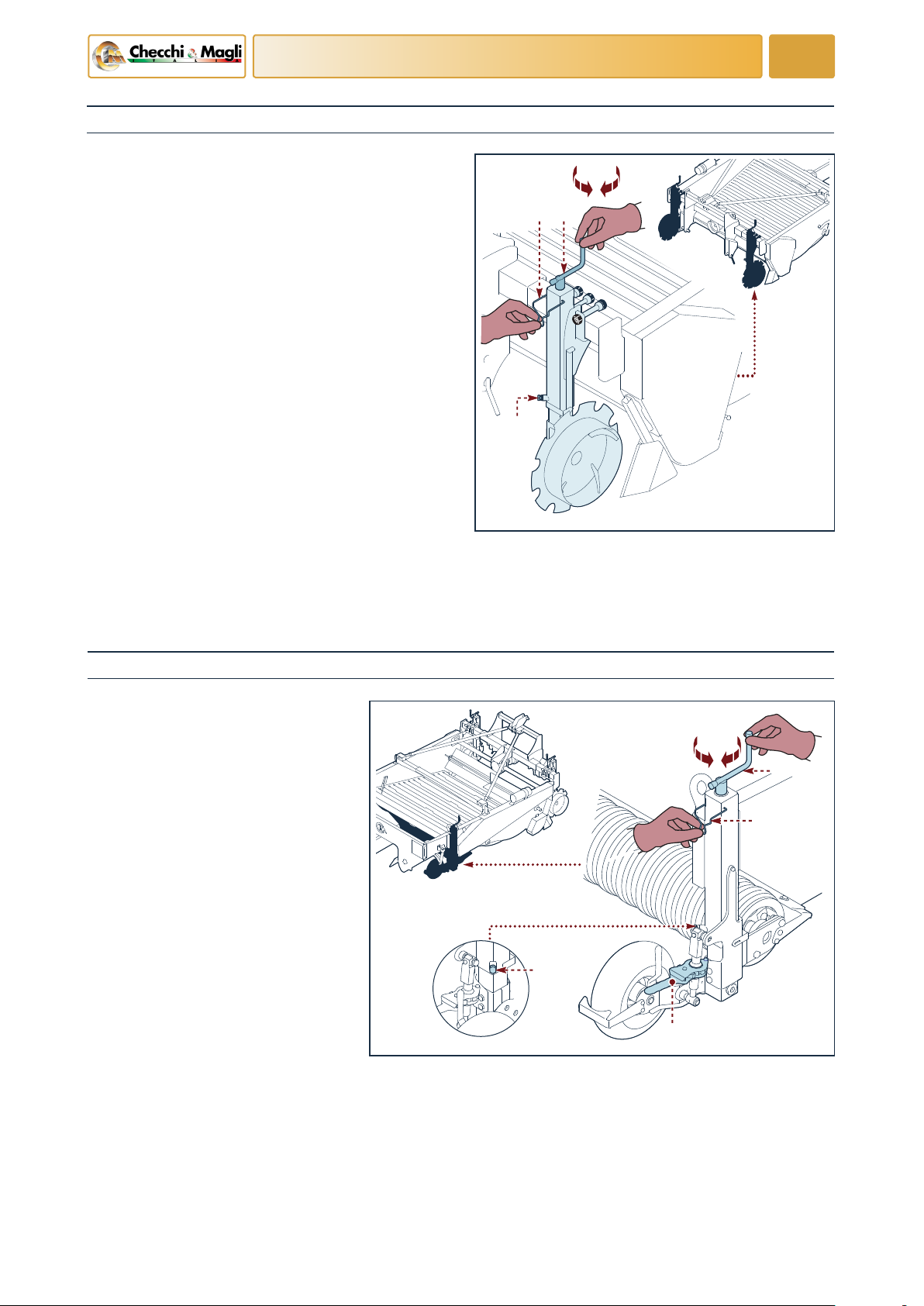

Regolazione ruote con disco di taglio
Regolare le ruote con disco di taglio per aumentare o
diminuire la profondità di penetrazione dell’albero rac-
coglitore nel terreno.
La corretta regolazione previene danni al prodotto da
raccogliere.
Eseguire le operazioni descritte.
1) Allentare la vite (C).
2) Agire sul fermo (A) per liberare la leva (B).
3) Ruotare la leva (B) per abbassare la ruota e livellare la
parte anteriore della macchina.
4) Bloccare la leva con il fermo (A).
5) Avvitare la vite (C).
6) Ripetere le stesse operazioni per regolare l’altra ruota
con disco di taglio.
Regolazione ruota posteriore e rullo compattatore
La regolazione delle ruote posteriori ser-
ve per adeguare l’inclinazione del tra-
sportatore a tondini in base alla profon-
dità di lavoro.
Eseguire le operazioni descritte.
1) Allentare la vite (D).
2) Agire sul fermo (A) per liberare la leva
(B).
3) Ruotare la leva (B) per regolare con-
temporaneamente la ruota posteriore
e il rullo compattatore.
4) Avvitare la vite (D).
5) Regolare l’altra ruota posteriore allo
stesso modo e in uguale misura per
mantenere il rullo compattatore livel-
lato con il terreno.
6) Agire sulla leva (C) per alzare o ab-
bassare la ruota posteriore rispetto alla posizione del
rullo compattatore in base alle esigenze dettate dalla
natura del terreno.

UN41-0821LR
B
A
UN41-0822LR
A
B
Lingua italiana Uso e manutenzione
12
INFORMAZIONI SULLE REGOLAZIONI 5

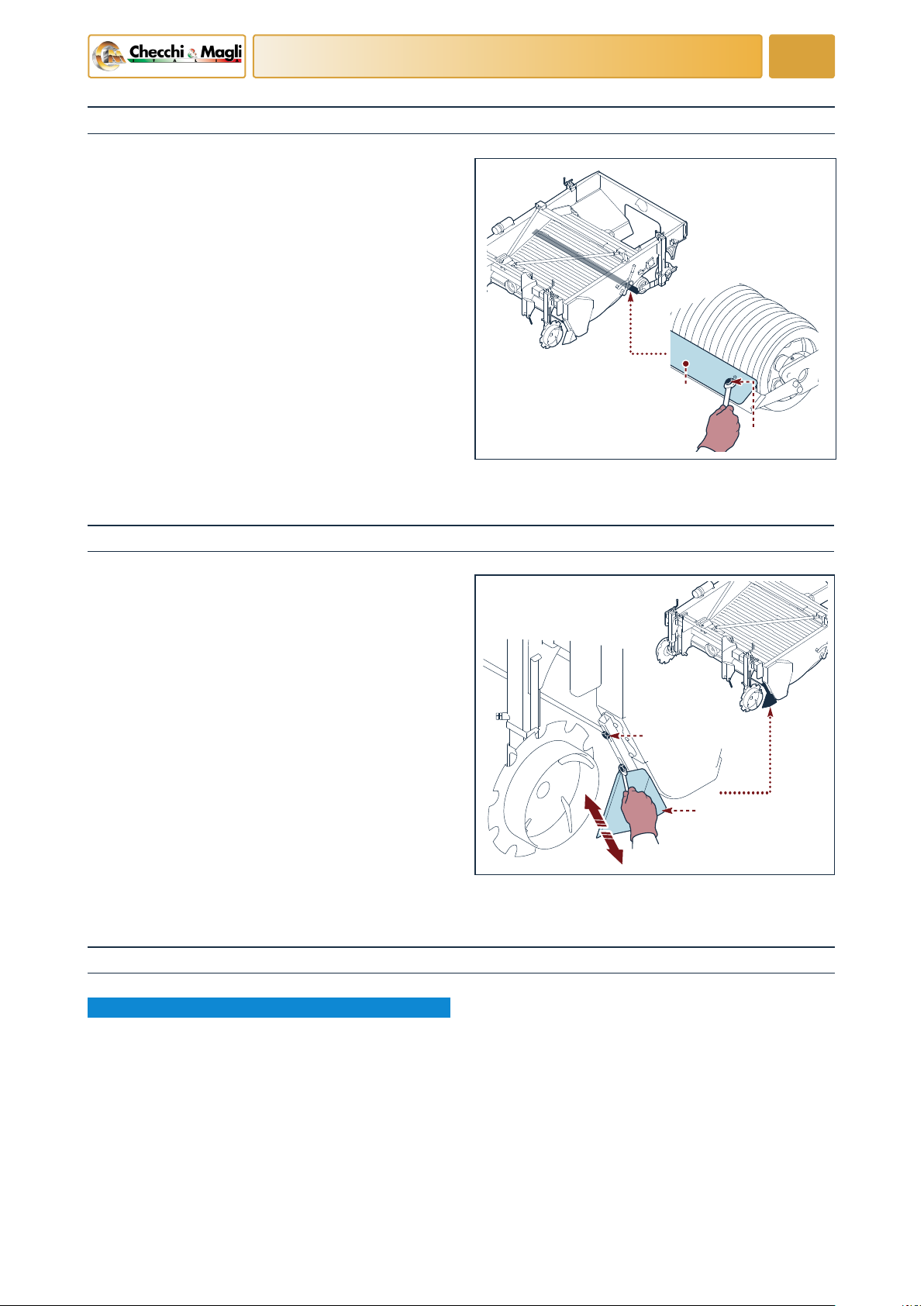

Regolazione raschietto rullo compattatore
Il raschietto serve a pulire il rullo compattatore dall’accu-
mulo di terreno e dai detriti.
Eseguire le operazioni descritte.
1) Allentare le viti (A).
2) Mettere il raschietto (B) leggermente a contatto con
il rullo compattatore.
3) Avvitare le viti (A).
Regolazione profondità vomere
La profondità di lavoro è ottenuta tramite il sollevatore
del trattore o tramite la regolazione delle ruote con di-
schi di taglio.
Il vomere serve a mantenere costante la profondità di
lavoro prescelta, in modo particolare su terreni consi-
stenti.
Per regolare il vomere procedere come descritto.
Eseguire le operazioni descritte.
1) Allentare le viti (A).
2) Posizionare il vomere (B) come richiesto dal lavoro da
eseguire.
3) Avvitare le viti (A).
4) Eseguire le stesse operazioni per regolare il vomere
opposto.
Regolazione tensione catena di trasmissione
INFORMAZIONE
Non tensionare eccessivamente la catena per preve-
nire un’usura precoce della catena e dei pignoni.
Eseguire le operazioni descritte.
1) Allentare le viti (A).
2) Svitare la vite (B).
3) Rimuovere il carter sso (C).
4) Allentare il pignone (D).
5) Regolare il pignone in modo da ottenere il valore del-
la freccia (F) come indicato nell’illustrazione.
6) Avvitare il pignone (D).
7) Posizionare il carter sso (C).
8) Avvitare la vite (B).
9) Avvitare le viti (A).

UN41-0823LR
F (10 - 15 mm)
D
A
B
C
UN41-0824LR
E
A
D
G
F
BC
H
Lingua italiana Uso e manutenzione
13
INFORMAZIONI SULLE REGOLAZIONI 5
Regolazione trasportatore a tondini
La corretta regolazione migliora l’ausso del prodotto e
aumenta la durata del trasportatore.
Eseguire le operazioni descritte.
1) Allentare le viti (A).
2) Svitare la vite (B).
3) Rimuovere il carter sso (C).

UN41-0825LR
B
C
A
F (10 - 15 mm)
D
Lingua italiana Uso e manutenzione
14
INFORMAZIONI SULLE REGOLAZIONI 5
INFORMAZIONE
La regolazione deve essere eseguita perfettamente
uguale da entrambi i lati della macchina per preveni-
re spostamenti trasversali del trasportatore a tondini
durante la fase di esercizio.
Controllare eventuali spostamenti trasversali con il
trasportatore a tondini in movimento.
Se il trasportatore a tondini si sposta trasversalmen-
te ripetere la regolazione del tensionamento.
4) Allentare il pignone (E) per detensionare la catena
di trasmissione.
5) Allentare il dado (D).
6) Regolare il pignone (F) tramite la colonnetta (G).
Il trasportatore a tondini deve aderire perfettamen-
te ai rulli (H).
7) Avvitare il dado (D).
8) Ripetere le stesse operazioni per regolare la posizio-
ne del pignone opposto.
9) Tensionare la catena di trasmissione (vedere“Rego-
lazione tensione catena di trasmissione”).
10) Posizionare il carter sso (C).
11) Avvitare la vite (B).
12) Avvitare le viti (A).

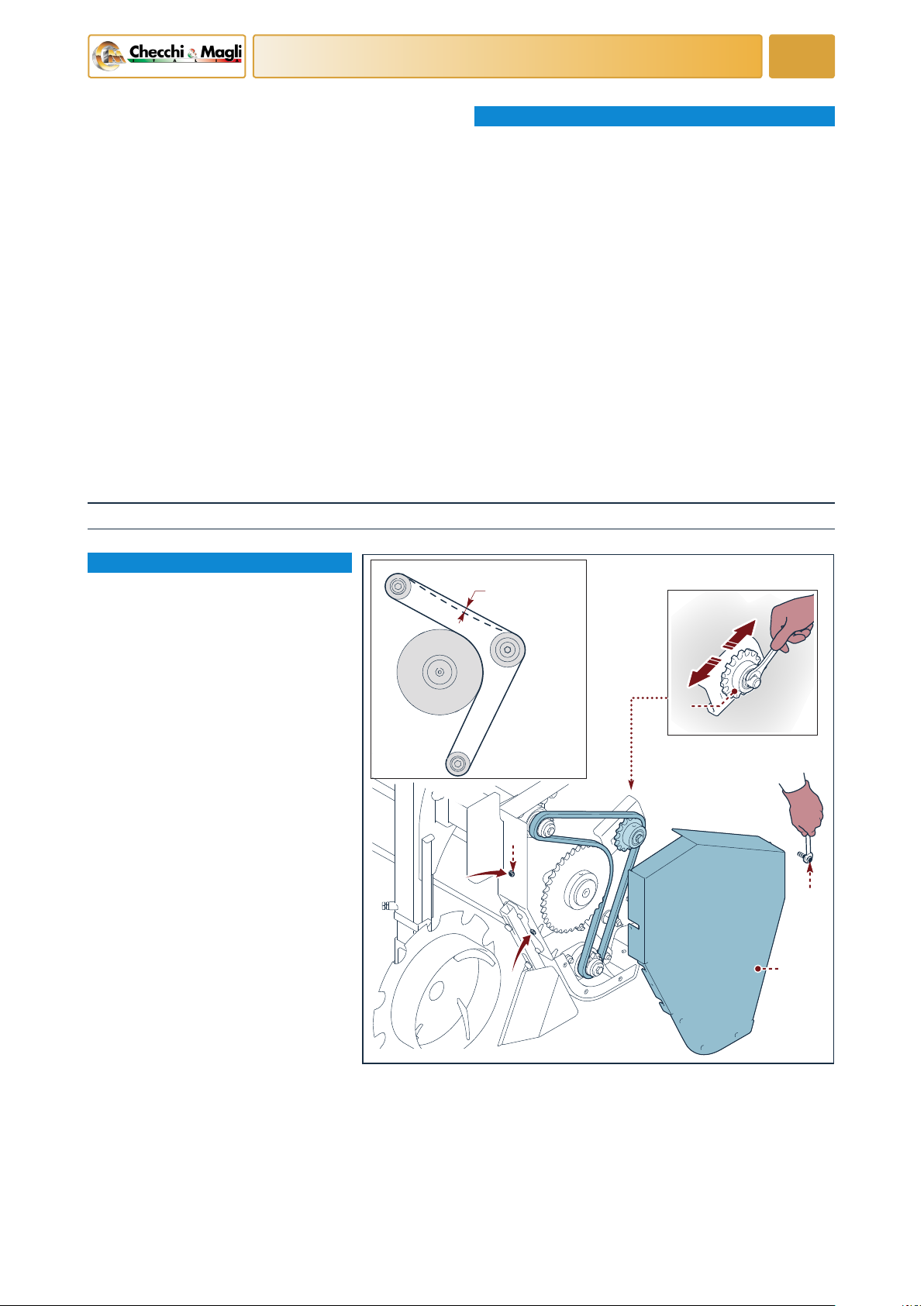

Regolazione tensione catena albero raccoglitore
INFORMAZIONE
Non tensionare eccessivamente la ca-
tena per prevenire un’usura precoce
della catena e dei pignoni.
Eseguire le operazioni descritte.
1) Allentare le viti (A).
2) Svitare la vite (B).
3) Rimuovere il carter sso (C).
4) Allentare il pignone (D).
5) Regolare il pignone in modo da ot-
tenere il valore della freccia (F) come
indicato nell’illustrazione.
6) Avvitare il pignone (D).
7) Posizionare il carter sso (C).
8) Avvitare la vite (B).
9) Avvitare le viti (A).

UN41-0826LR
E
B
C
D
A
Lingua italiana Uso e manutenzione
15
INFORMAZIONI SULL’USO 6
Attacco macchina operatrice alla trattrice
ATTENZIONE
Il collegamento della macchina operatrice alla trattri-
ce è uno dei momenti più rischiosi poiché potrebbe ri-
chiedere la necessità dell’intervento contemporaneo
di più persone mediante manovre sincronizzate tra il
conducente della trattrice e gli operatori a terra, che,
se concordate male, possono causare infortunio.
ATTENZIONE
Collegare la macchina operatrice solo ad una trat-
trice di adeguata potenza e provvista di sollevatore
conforme alle norme vigenti rispettando il peso mas-
simo sull’asse posteriore e il peso totale mobile (ve-
dere manuale d’uso della trattrice).
Vericare che il collegamento della macchina ope-
ratrice al terzo punto della trattrice sia bloccato in
modo che non possa sganciarsi.
A) Leva: serve per alzare e abbassare la
ruota con disco di taglio.
B) Leva: serve per alzare e abbassare
contemporaneamente la ruota poste-
riore e il rullo compattatore.
C) Pomello: serve per cambiare l’inclina-
zione dello scivolo del convogliatore.
D) Leva a cricchetto: serve per alzare o
abbassare la ruota posteriore indipen-
dentemente dal rullo compattatore.
E) Leva: serve per attivare lo scuotitore.

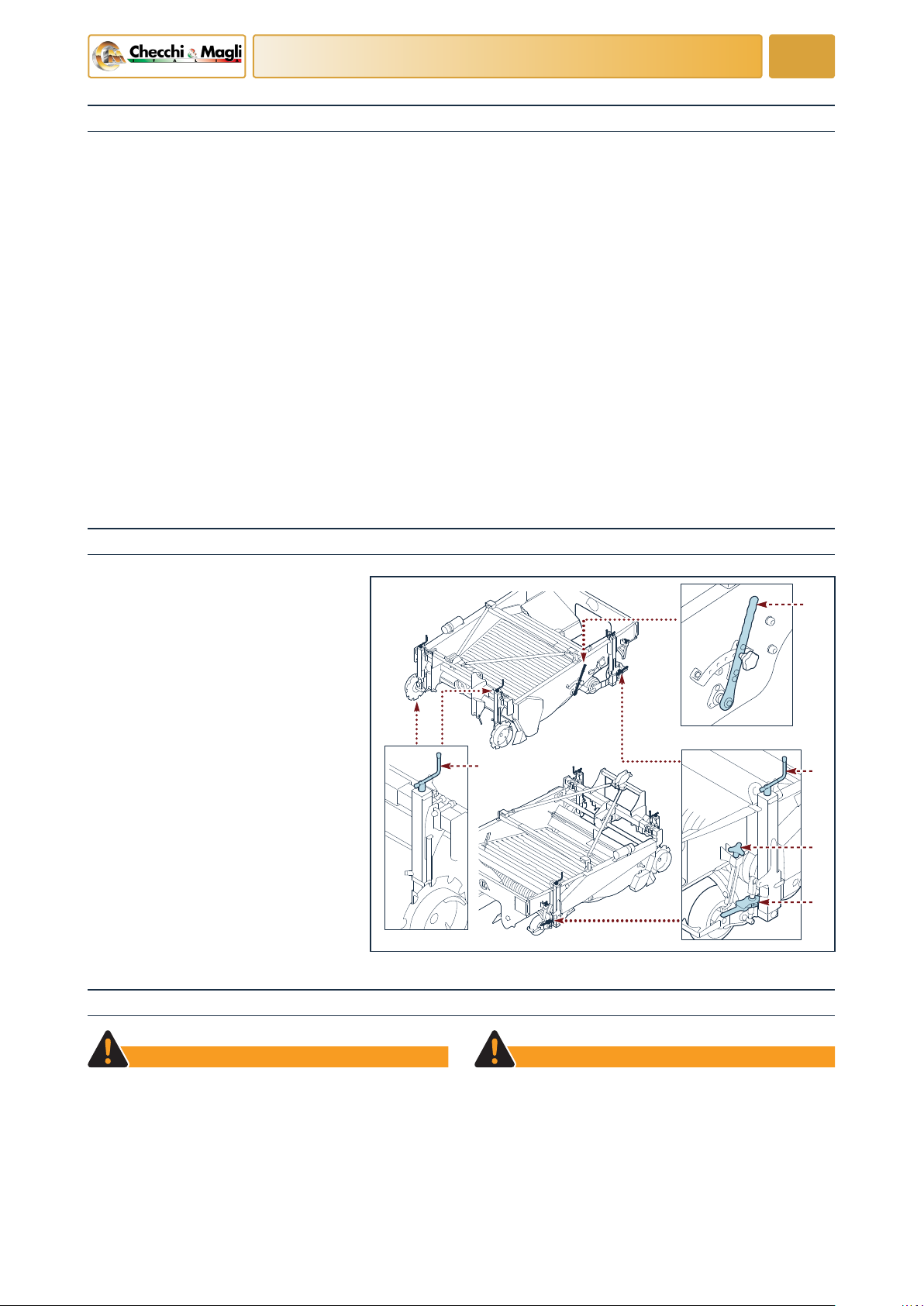

Descrizione comandi
Raccomandazioni di sicurezza per l’uso
Consentire l’uso della macchina solo a personale au-
torizzato, in buona salute, adeguatamente formato e
dotato di idonea patente di guida per la trattrice.
Non utilizzare la macchina con i ripari danneggiati o
mancanti.
Indossare dispositivi di protezione individuale ap-
propriati.
Accertare che non vi siano persone, bambini o anima-
li nella zona di manovra e di lavoro della macchina.
Prima di iniziare le manovre, azionare l’avvisatore
acustico per avvertire le persone circostanti di pre-
stare attenzione.
Il conducente della trattrice ha la responsabilità di
valutare le condizioni ambientali di lavoro pericolo-
se e di operare in sicurezza.
Evitare la marcia in senso trasversale alla pendenza
del terreno; procedere a ritto-chino (dall’alto verso il
basso e viceversa).
Il grado di pendenza che si può tentare di superare
dipende da vari fattori quali il tipo di terreno (soce,
bagnato, con marcate asperità), dalla velocità di mar-
cia e dalla visibilità.
Non abbandonare mai il complesso trattore-macchi-
na con la chiave inserita nel commutatore di accen-
sione, con il motore acceso, con l’albero cardanico in
funzione per prevenire gravi infortuni alle persone,
in modo particolare ai bambini.
Prima di circolare su strade pubbliche, vericare che
l’insieme trattrice - macchina operatrice sia in regola
con le norme di circolazione stradale.

UN41-0827LR
G
E
A
D
B
C
H
F
UN47-0751CP
A
A
Lingua italiana Uso e manutenzione
16
INFORMAZIONI SULL’USO 6
Eseguire le operazioni descritte.
1) Azionare la trattrice per avvicinare l’attacco a tre
punti del telaio.
2) Allineare i bracci del gruppo di sollevamento agli
attacchi della macchina operatrice.
3) Spegnere il motore della trattrice, disinserire e cu-
stodire la chiave di accensione.
4) Ruotare i tiranti (A) per regolare l’altezza dei bracci
di sollevamento (B) (vedere manuale istruzioni trat-
trice).
5) Inlare i perni (C) nei bracci di sollevamento e inse-
rire le spine di sicurezza (D).
6) Ruotare il tirante (E) per regolare la distanza del ti-
rante dall’attacco superiore (F) del telaio.
7) Inlare il perno (G) e la spina di sicurezza (H).
Il costruttore consiglia di montare l’albero cardanico con
la frizione fornito come accessorio.
PERICOLO
Montare l’albero cardanico solo a motore spento e
con la chiave d’accensione estratta e custodita.
Rispettare il verso di montaggio dell’albero cardani-
co innestando sulla trattrice il lato segnalato da ap-
posito simbolo (vedere manuale istruzioni costrutto-
re albero cardanico).
Controllare che l’albero cardanico sia correttamente
ssato alla presa di potenza e all’albero scanalato del
riduttore.
Controllare che il numero di giri e il senso di rotazione
della presa di potenza siano conformi alle speciche
della macchina (vedere“Caratteristiche tecniche”).
Controllare che le protezioni siano integre e corretta-
mente montate.
Montaggio dell’albero cardanico
Eseguire le operazioni descritte.
1) Controllare che la lunghezza dell’albero cardanico
possa compensare i movimenti della macchina in
ogni condizione di lavoro (sterzate, dislivelli, ecc.).
