Dräger X-plore 2100 User manual

i
Dräger X-plore2100
WARNING
Strictly follow the Instructions for Use.
The user must fully understand and strictly observe the
instructions. Use the product only for the purposes specified
in the Intended use section of this document.
!
de Gebrauchsanweisung
4nl Gebruiksaanwijzing 73
en Instructions for Use
15 ru
Руководство по эксплуатации
85
fr Notice d’utilisation
26 el Οδηγίες Χρήσης 97
es Instrucciones de uso
38 tr Kullanım talimatları 109
pt Instruções de uso
50 zh 使用说明
120
it Istruzioni per I'uso
61 enUS Instructions for use 131

2 X-plore 2100
2
1
E
A
D
B
C
GF
7
1
2
3
4
6
5
00321669.eps

X-plore 2100 3
X-plore 2100 3

Zu Ihrer Sicherheit
4 X-plore 2100
1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
Vor Gebrauch des Produkts diese Gebrauchsanweisung und die
der zugehörigen Produkte aufmerksam lesen.
Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau
Folge leisten. Das Produkt darf nur entsprechend dem Verwen-
dungszweck verwendet werden.
Gebrauchsanweisung nicht entsorgen. Aufbewahrung und ord-
nungsgemäße Verwendung durch die Nutzer sicherstellen.
Nur entsprechend geschultes und fachkundiges Personal darf die-
ses Produkt verwenden.
Lokale und nationale Richtlinien, die dieses Produkt betreffen, be-
folgen.
Nur entsprechend geschultes und fachkundiges Personal darf das
Produkt überprüfen, reparieren und instand halten. Dräger emp-
fiehlt, einen Service-Vertrag mit Dräger abzuschließen und alle In-
standhaltungsarbeiten durch Dräger durchführen zu lassen.
Ausreichend geschultes Servicepersonal muss das Produkt ent-
sprechend den Anweisungen in diesem Dokument prüfen und in-
standhalten.
Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -Zube-
hör verwenden. Sonst könnte die korrekte Funktion des Produkts
beeinträchtigt werden.
Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine
Änderungen am Produkt vornehmen.
Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produkt-
teilen informieren.

X-plore 2100 5
Beschreibung
X-plore 2100 5
1.2 Bedeutung der Warnzeichen
Die folgenden Warnzeichen werden in diesem Dokument verwendet,
um die zugehörigen Warntexte zu kennzeichnen und hervorzuheben,
die eine erhöhte Aufmerksamkeit seitens des Anwenders erfordern.
Die Bedeutungen der Warnzeichen sind wie folgt definiert:
2 Beschreibung

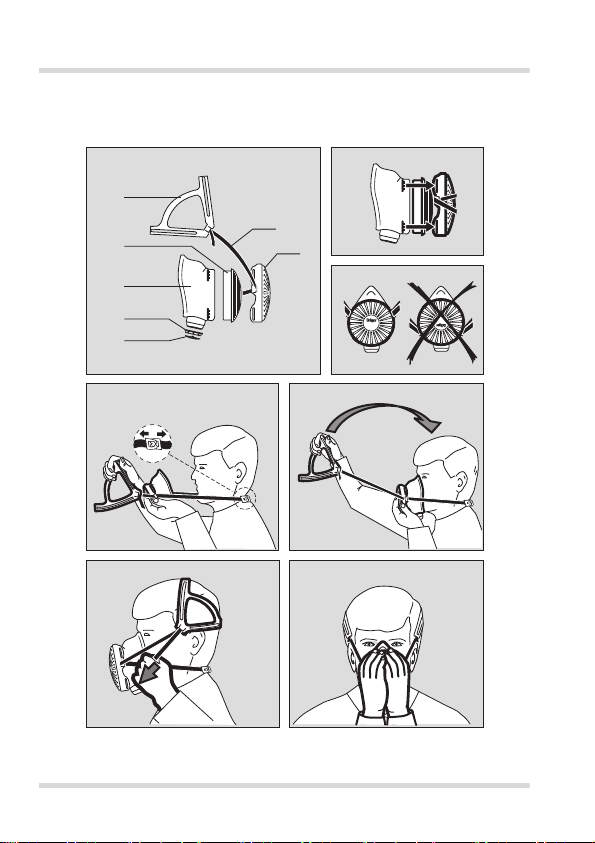

2.1 Produktübersicht (siehe Abbildung A auf Seite 2)
1 Maskenkörper
2 Ventilsitz
3 Ausatemventilscheibe
4 Kappe
5 Bänderung
6 Kopfspinne
7 Partikelfilter
WARNUNG
Hinweis auf eine potenzielle Gefahrensituation.
Wenn diese nicht vermieden wird, können Tod oder schwere
Verletzungen eintreten.
VORSICHT
Hinweis auf eine potenzielle Gefahrensituation. Wenn diese
nicht vermieden wird, können Verletzungen oder Schädigun-
gen am Produkt oder der Umwelt eintreten. Kann auch als
Warnung vor unsachgemäßem Gebrauch verwendet werden.
HINWEIS
Zusätzliche Information zum Einsatz des Produkts.
!
!
i
i

Beschreibung
6 X-plore 2100
2.2 Verwendungszweck
Die Halbmaske Dräger X-plore®2100 wird mit einem Partikelfilter 882
als Filtergerät verwendet1). Dieses Filtergerät filtert aus der vom
Träger eingeatmeten Luft innerhalb der angegebenen Grenzwerte
bestimmte Partikel. Die Wahl des Atemfilters richtet sich nach den
Schadstoffen in der Umgebung. Für Informationen zum
Einsatzbereich und darüber, welche Filter verwendet werden können,
siehe Gebrauchsanweisung der Partikelfilter und NIOSH-
Zulassungsmatrix (siehe Seite 144).
Einsatztemperaturen der Halbmaske: -30 °C bis 60 °C. Für die Filter
können andere Einsatztemperaturen gelten.
2.3 Zulassungen
Das Filtergerät ist zugelassen nach:
EN 1827:1999+A1:2009
EN 143:2000+AC:2005+A1:2006
(EU) 2016/425
NIOSH 42 CFR Part 84
AS/NZS 1716:2012
TP TC 019/2011
Konformitätserklärung: siehe www.draeger.com/product-certificates
2.4 Kennzeichnungen
außen auf der Halbmaske: Hersteller/Größe/Produktname
in der Halbmaske: Teilenummer/CE-Kennzeichnung/Herstell-
datum
auf der Ausatemventilscheibe: Herstelldatum
auf der Kopfspinne: Hersteller/Material/Teilenummer/Herstell-
datum
1) X-plore®ist eine eingetragene Marke von Dräger.

X-plore 2100 7
Beschreibung
X-plore 2100 7
Größe: SM = klein/mittel, ML = mittel/groß
Material: EPDM = Terpolymere bestehend aus Ethylen, Propylen und
Elastodienkomponenten, SI = Silikon
Das Herstelldatum der Ausatemventilscheibe errechnet sich aus der
angegebenen Jahreszahl und der Anzahl der Punkte.
2.5 Symbolerklärung
Temperaturbereich bei der Lagerung
Maximale Feuchte bei der Lagerung
Lagerung möglich bis...
Vorsicht! Gebrauchsanweisung genau beachten.
Atemschutz gegen Stäube und Partikel
Atemschutz beim Schleifen, Sägen und Schneiden
Gibt das Herstelldatum an. Im Inneren der Ringe stehen
Herstellerkennzahl (Y) und Schlüsselzahl (Z). Die
Schlüsselzahl gibt an, in welchem Jahr die erste Serie
gefertigt wurde.
Die 24 Felder der beiden Ringe entsprechen jeweils einem
Halbjahr. Die Felder werden im Uhrzeigersinn gezählt, dabei
beginnt man mit dem äußeren Ring im oberen rechten Feld.
Dieses Feld (X) entspricht dem ersten Halbjahr des
angegebenen Fertigungsjahrs.
Wenn in einem Halbjahr gefertigt wird, wird das
entsprechende Feld durch einen Punkt gekennzeichnet.
-10C
+55
<90%
4
8
X
Y
Z

Gebrauch
8 X-plore 2100
3Gebrauch
3.1 Voraussetzungen für den Gebrauch
Den gültigen nationalen Vorschriften bezüglich der Benutzung von
Filtergeräten genau Folge leisten (in Deutschland z. B. BGR 190,
in Australien und Neuseeland z. B. AS/NZS 1715:2009, in den
USA z. B. 29 CFR, Part 1910.134).
Die Umgebungsverhältnisse (insbesondere Art und Konzentration
der Schadstoffe) müssen bekannt sein. Entsprechende Atemfilter
verwenden. Wenn der Schadstoff unbekannt ist, nur Pressluftat-
mer oder Druckluft-Schlauchgeräte verwenden.
Filtergeräte nur verwenden, wenn die Luft keine unmittelbare Ge-
fahr für Gesundheit oder Leben darstellt.
Es muss gewährleistet sein, dass sich die umgebende Atmosphä-
re nicht ungünstig verändern kann.
Unbelüftete Behälter, Gruben, Kanäle usw. dürfen mit Filtergerä-
ten nicht betreten werden.
Nicht in mit Sauerstoff angereicherten Atmosphären verwenden.
Für Einsätze in explosionsgefährdeten Bereichen Halbmaske mit
Anti-Statikspray behandeln oder Wasserschleier verwenden.
WARNUNG
Die Filtergeräte dürfen nur verwendet werden, wenn es keine
Unklarheiten über den Verwendungszweck oder die Einsatzbe-
dingungen gibt. Die folgenden Anweisungen müssen bei Ver-
wendung der Filtergeräte beachtet werden.
Wird diese Warnung nicht beachtet, kann dies zu Verletzun-
gen oder zum Tod führen.
!

X-plore 2100 9
Gebrauch
X-plore 2100 9
Der Sauerstoffgehalt der Umgebungsluft darf nicht unter folgende
Grenzwerte sinken:
mindestens 17 Vol.-% Sauerstoff in allen europäischen
Ländern außer den Niederlanden, Belgien und Großbritannien
mindestens 19 Vol.-% Sauerstoff in den Niederlanden,
Belgien, Großbritannien, Australien und Neuseeland
mindestens 19,5 Vol.-% Sauerstoff in den USA.
In anderen Ländern nationale Richtlinien beachten.
3.1.1 Besondere Anforderungen aus europäischen Richtlinien
Der Unternehmer/Anwender muss vor dem ersten Gebrauch Fol-
gendes sicherstellen (siehe Europäische Richtlinie 89/656/EWG):
die Passform muss richtig sein, damit z. B. einwandfreier
Dichtsitz gewährleistet ist,
die Persönliche Schutzausrüstung muss mit jeder anderen
gleichzeitig getragenen Persönlichen Schutzausrüstung (z. B.
Schutzjacke) zusammenpassen,
die Persönliche Schutzausrüstung muss für die jeweiligen
Arbeitsplatzbedingungen geeignet sein,
die Persönliche Schutzausrüstung muss den ergonomischen
Anforderungen und den gesundheitlichen Erfordernissen des
jeweiligen Atemschutzgeräteträgers entsprechen.

Gebrauch
10 X-plore 2100
3.2 Vor Gebrauch
3.2.1 Atemfilter einsetzen
1. Zungen an der Kappe hochbiegen und die Kappe abnehmen (sie-
he Abbildung B).
2. Partikelfilter in die Aufnahme der Maske stecken. Der Kragen des
Filters muss gleichmäßig auf dem Rand der Aufnahme liegen.
3. Die Kappe richtig herum auf den Maskenkörper aufsetzen (siehe
Abbildung C).
4. Die Kappe auf den Maskenkörper aufstecken. Dazu die 4 Zungen
über die 4 Rippen des Maskenkörpers schieben. Die Zungen fest
andrücken, bis sie einrasten.
3.2.2 Halbmaske anlegen
1. Die umgenähten Enden der Bänderung bis an die Kopfspinne zie-
hen.
2. Die anderen Enden der Bänderung durch den Deckel ziehen, bis
die Verschlusshaken am Deckel anliegen.
3. Verschlusshaken schließen.
4. Untere Bänderung um den Hals legen (siehe Abbildung D).
5. Maskenkörper über Mund und Nase setzen (siehe Abbildung E-1).
6. Kopfspinne auf den Hinterkopf setzen, dabei die Bänderung ober-
halb der Ohren entlang führen (siehe Abbildung E-2).
7. Enden der Bänderung anziehen, bis die Halbmaske fest am Ge-
sicht anliegt (siehe Abbildung F).
8. Dichtprüfung durchführen (siehe Abbildung G):
Kappe mit beiden Händen so dicht wie möglich zuhalten und kräf-
tig ausatmen. Wenn Atemluft zwischen Gesicht und Maskenkör-
per abströmt, Bänderung nachziehen oder eine andere Größe
verwenden.

X-plore 2100 11
Wartung
X-plore 2100 11
4Wartung
4.1 Prüf- und Instandhaltungsintervalle
WARNUNG
Gesichtsbehaarung oder -merkmale können den erforderli-
chen dichten Sitz der Halbmaske beeinträchtigen – Vergif-
tungsgefahr!
Einsatz nur mit dichter Halbmaske und eingesetztem Atemfil-
tern antreten.
Durchzuführende Arbeiten
vor Gebrauch nach Gebrauch halbjährlich alle 2 Jahre alle 4 Jahre
Kontrolle durch den Geräteträger X
Reinigung und Desinfektion XX1)
1) Bei luftdicht verpackten Halbmasken, sonst halbjährlich
Sicht- und Funktionsprüfung XX2)
2) Bei luftdicht verpackten Halbmasken alle 2 Jahre.
Wechsel der Ausatemventilscheibe X
!

Wartung
12 X-plore 2100
4.2 Reinigung und Desinfektion
Halbmaske nach jedem Gebrauch reinigen und desinfizieren.
Informationen zu geeigneten Reinigungs- und Desinfektions-
mitteln und deren Spezifikationen siehe Dokument 9100081
unter www.draeger.com/IFU.
WARNUNG
Der Maskenkörper muss so gründlich gereinigt werden, dass
keine Rückstände von Hautpflege-Produkten am Maskenkör-
per bleiben. Andernfalls kann die Elastizität im Dichtbereich
verloren gehen und die Maske sitzt nicht mehr richtig.
Wird diese Warnung nicht beachtet, kann dies zu Vergiftung
oder zum Tod führen.
VORSICHT
Gefahr der Materialbeschädigung!
Zum Reinigen und Desinfizieren keine Lösungsmittel (z. B.
Aceton, Alkohol) oder Reinigungsmittel mit Schleifpartikeln
verwenden. Nur die beschriebenen Verfahren anwenden und
die genannten Reinigungs- und Desinfektionsmittel verwen-
den. Andere Mittel, Dosierungen und Einwirkzeiten können
Schäden an dem Produkt hervorrufen.
HINWEIS
Silikon neigt zur Aufnahme von Reinigungs- und Desinfekti-
onsmitteln. Bei mehrfacher Reinigung und Desinfektion kön-
nen sich diese Mittel im Silikon anreichern. Hautreizung beim
Tragen kann die Folge sein. Daher den Reinigungs- und Des-
infektionsvorgang genau befolgen. Alle Teile jeweils
10 Minuten unter fließendem Wasser gründlich spülen.
!
i
i

X-plore 2100 13
Wartung
X-plore 2100 13
4.2.1 Reinigungs- und Desinfektionsvorgang
1. Atemfilter entfernen.
2. Eine Reinigungslösung aus Wasser und einem Reinigungsmittel
vorbereiten.
3. Alle Teile mit einem weichen Lappen und einer Reinigungslösung
reinigen.
4. Alle Teile unter fließendem Wasser gründlich spülen.
5. Ein Desinfektionsbad aus Wasser und einem Desinfektionsmittel
vorbereiten.
6. Alle Teile, die desinfiziert werden müssen, in das Desinfektions-
bad einlegen.
7. Alle Teile unter fließendem Wasser gründlich spülen.
8. Alle Teile an der Luft oder im Trockenschrank trocknen lassen (Tem-
peratur: max. 60 °C). Vor direkter Sonneneinstrahlung schützen.
4.3 Wartungsarbeiten
4.3.1 Halbmaske püfen
Alle Teile auf Risse, Brüchigkeit oder Verformung untersuchen.
4.3.2 Ausatemventilscheibe prüfen
1. Ventilsitz in das Innere des Maskenkörpers drücken und aus der
Maske entfernen.
2. Ausatemventilscheibe am Rand anfassen und aus dem Ventilsitz
ziehen.
3. Ventilsitz auf Verschmutzung und Beschädigungen prüfen, ggf.
mit Einwegtuch reinigen.
4. Ausatemventilscheibe bis zum Einrasten in den Ventilsitz drücken.
Die Scheibe soll gleichmäßig und eben auf dem Ventilsitz aufliegen.
Ggf. Ventilscheibe austauschen.
5. Ventilsitz so in den Maskenkörper einlegen, dass die Ventilscheibe
nach außen zeigt.
6. Ventilsitz in die Nut des Maskenkörpers drücken.

Lagern
14 X-plore 2100
5 Lagern
Halbmaske ohne Verformung trocken und staubfrei lagern. Lagertem-
peratur: -10 °C bis 60 °C bei <90 % rel. Feuchte.
Vor direkter Sonnen- und Wärmestrahlung schützen. ISO 2230 und
nationale Richtlinien für Lagerung, Wartung und Reinigung von
Gummierzeugnissen beachten.
6 Entsorgung
Halbmaske und Atemfilter gemäß den örtlichen Abfallentsorgungsvor-
schriften entsorgen.
7 Bestellliste
Benennung und Beschreibung Bestellnr.
Dräger X-plore 2100 EPDM R 55 881
Dräger X-plore 2100 SI ML R 55 882
Dräger X-plore 2100 SI SM R 55 883
Dräger X-plore 2100 EPDM + 5 Filter P3/P100 R 55 910
Dräger X-plore 2100 SI ML + 5 Filter P3/P100 R 55 915
Partikelfilter 882 FMP2 R D/P2 R/R95
(20 Stück1))
1) Packung enthält 20 Filter mit der Sachnummer 67 37 340 (nicht einzeln
bestellbar)
67 37 352
Partikelfilter 882 FMP3 R D/P3 R/P100
(20 Stück2))
2) Packung enthält 20 Filter mit der Sachnummer 67 36 778 (nicht einzeln
bestellbar)
67 36 777
Ausatemventilscheibe R 52 541

X-plore 2100 15
For your safety
X-plore 2100 15
1 For your safety
1.1 General safety statements
Before using this product, carefully read these Instructions for Use
and those of the associated products.
Strictly follow the Instructions for Use. The user must fully
understand and strictly observe the instructions. Use the product
only for the purposes specified in the Intended use section of this
document.
Do not dispose of the Instructions for Use. Ensure that they are
retained and appropriately used by the product user.
Only trained and competent users are permitted to use this
product.
Comply with all local and national rules and regulations associated
with this product.
Only trained and competent personnel are permitted to inspect,
repair and service the product. Dräger recommend a Dräger
service contract for all maintenance activities and that all repairs
are carried out by Dräger.
Properly trained service personnel must inspect and service this
product as detailed in the Maintenance section of this document.
Use only genuine Dräger spare parts and accessories, or the
proper functioning of the product may be impaired.
Do not use a faulty or incomplete product. Do not modify the
product.
Notify Dräger in the event of any component fault or failure.

Description
16 X-plore 2100
1.2 Definitions of alert icons
The following alert icons are used in this document to provide and
highlight areas of the associated text that require a greater awareness
by the user. A definition of the meaning of each icon is as follows:
2 Description
2.1 Product overview (see Figure A on page 2)
1 Mask body
2 Valve seat
3 Exhalation valve disk
4Cap
5 Harness
6 Head harness
7 Particle filter
WARNING
Indicates a potentially hazardous situation which, if not
avoided, could result in death or serious injury.
CAUTION
Indicates a potentially hazardous situation which, if not
avoided, could result in physical injury, or damage to the
product or environment. It may also be used to alert against
unsafe practices.
NOTICE
Indicates additional information on how to use the product.
!
!
i
i

X-plore 2100 17
Description
X-plore 2100 17
2.2 Intended use
The Dräger X-plore®2100 half mask is used as an air purifying
respirator together with a particle filter 8821). This respirator filters
certain particles from the air inhaled by the user within the specified
limits. The selection of the respiratory filter depends on the
contaminants in the environment. For information on the field of
application and which filters can be used, see the Instructions for Use
of the particle filters and the NIOSH approval matrix (see page 144).
Operating temperature of the half mask: -30 °C to 60 °C (-22 °F to
140 °F). For the filters, different operating temperatures may apply.
2.3 Approvals
The air purifying respirators are approved in accordance with:
EN 1827:1999+A1:2009
EN 143:2000+AC:2005+A1:2006
(EU) 2016/425
NIOSH 42 CFR Part 84
AS/NZS 1716:2012
TP TC 019/2011
Declaration of conformity: see www.draeger.com/product-certificates
2.4 Markings
On the outside of the half mask: Manufacturer/Size/Product name
In the half mask: Part number/CE mark/Date of manufacture
On the exhalation valve disc: Date of manufacture
On the head harness: Manufacturer/Material/Part number/Date of
manufacture
Sizes: SM = small/medium, ML = medium/large
Material: EPDM = terpolymers consisting of ethylene, propylene and
elastodiene components, SI = silicone
1) X-plore®is a registered trademark of Dräger.

Description
18 X-plore 2100
The date of manufacture of the exhalation valve disk can be calculated
from the specified year and the number of dots.
2.5 Explanation of symbols
Temperature range during storage
Maximum humidity during storage
Suitable for storage until …
Caution! Strictly follow the Instructions for Use.
Respiratory protection against dust and particles
Respiratory protection during grinding, sawing, and
cutting processes
Indicates the date of manufacture. The manufacturer ID (Y)
and code number are (Z) are indicated in the center of the
rings. The code number indicates the year in which the first
series was manufactured.
Each of the 24 fields of the two rings correspond to one half-
year. The fields are counted clockwise, starting with the outer
ring in the top right field. This field (X) indicates the first half
of the specified year of manufacture.
If the half mask was manufactured in a specific half-year, this
is indicated by a dot in the corresponding field.
-10C
+55
<90%
4
8
X
Y
Z

X-plore 2100 19
Use
X-plore 2100 19
3Use
3.1 Prerequisites
 Follow exactly the valid national regulations relating to the use of air
purifying respirators (in Germany, e.g. BGR 190, in Australia and
New Zealand, e.g. AS/NZS 1715:2009, in the U.S., e.g. 29 CFR,
Part 1910.134).
The ambient conditions (in particular type and concentration of the
contaminants) must be known. Use corresponding respiratory
filters. If the contaminant is unknown, use only self-contained
(open-circuit) breathing apparatus or air line breathing apparatus.
Air purifying respirators may only be used if the air does not
present an immediate danger to life or health of the user.
It must be ensured that the surrounding atmosphere cannot
change unfavorably.
Do not enter unventilated areas such as containers, shafts or
ducts, when wearing this air purifying respirator.
Do not use in oxygen-enriched atmospheres.
For use in explosion-hazard areas, treat the half mask with anti-
static spray or use a water screen.
WARNING
Air purifying respirators are not to be used if there is any
confusion about their intended use or the conditions in which
they are to be used. Observe the following notes when using the
air purifying respirator.
Non-observance can result in severe injuries or even death.
!

Use
20 X-plore 2100
The oxygen content of the ambient air must not drop below the
following minimum values:
at least 17 vol.% oxygen in all European countries except the
Netherlands, Belgium and UK
at least 19 vol.% oxygen in the Netherlands, Belgium, UK,
Australia and New Zealand
at least 19.5 vol.% oxygen in the U.S.
In other countries, observe the applicable national regulations.
3.1.1 Special European requirements
Before initial use, the entrepreneur/user must ensure the following
(see European Directive 89/656/EEC):
the fit must be correct to ensure the necessary air-tight fit,
the personal protective equipment must match other types of
protective equipment worn at the same time (e.g. protective
jacket),
the personal protective equipment must be suitable for the
respective workplace conditions,
the personal protective equipment must meet ergonomic and
health requirements of the respective wearer of respiratory
protective equipment.
