FAAC 617 User manual

617

AVVERTENZE PER LíINSTALLATORE
OBBLIGHI GENERALI PER LA SICUREZZA
1) ATTENZIONE! » importante per la sicurezza delle persone seguire attenta-
mentetuttalíistruzione.Unaerratainstallazioneounerratousodelprodotto
puÚ portare a gravi danni alle persone.
2) Leggere attentamente le istruzioniprimadiiniziarelíinstallazionedelprodot-
to.
3) I materiali dellíimballaggio (plastica, polistirolo, ecc.) non devono essere
lasciatiallaportatadeibambiniinquantopotenzialifontidipericolo.
4) Conservare le istruzioni per riferimenti futuri.
5) Questo prodotto Ë stato progettato e costruito esclusivamente per líutilizzo
indicatoinquestadocumentazione.Qualsiasi altroutilizzonon espressamen-
te indicato potrebbe pregiudicare líintegrit‡ del prodotto e/o rappresen-
tare fonte di pericolo.
6) FAAC declina qualsiasi responsabilit‡ derivata dallíuso improprio odiverso
daquellopercuilíautomatismoËdestinato.
7) Noninstallare líapparecchio inatmosferaesplosiva: la presenzadigas o fumi
infiammabilicostituisceungravepericoloperlasicurezza.
8) Gli elementi costruttivi meccanici devono essere in accordo con quanto
stabilito dalle Norme EN 12604 e EN 12605.
PeriPaesi extra-CEE, oltre ai riferimenti normativi nazionali, per ottenere un
livellodisicurezza adeguato, devono essere seguiteleNormesopra riporta-
te.
9) FAACnon Ë responsabiledellíinosservanzadella Buona Tecnicanellacostru-
zionedellechiusuredamotorizzare, nonchÈ delle deformazioni che doves-
sero intervenire nellíutilizzo.
10) Líinstallazionedeve essereeffettuatanellíosservanzadelleNormeEN 12453
e EN 12445. Il livello di sicurezza dellíautomazione deve essere C+E.
11) Primadi effettuarequalsiasiinterventosullíimpianto, togliere líalimentazione
elettrica.
12) Prevedere sulla rete di alimentazione dellíautomazione un interruttore
onnipolarecondistanzadíapertura dei contatti uguale o superiore a3mm.
»consigliabile líusodiun magnetotermicoda6A coninterruzioneonnipolare.
13) Verificare che a monte dellíimpianto vi sia un interruttore differenziale con
sogliada0,03A.
14) Verificare che líimpianto di terra sia realizzato a regola díarte e collegarvi
lepartimetallichedellachiusura.
15) Líautomazionedispone di unasicurezzaintrinsecaantischiacciamentoco-
stituitada un controllodicoppia.E' comunque necessarioverificarnela sogli
diinterventosecondoquantoprevistodalleNorme indicate al punto 10.
16) I dispositivi di sicurezza (norma EN 12978) permettono di proteggere even-
tuali aree di pericolo da Rischi meccanici di movimento, come ad Es.
schiacciamento,convogliamento, cesoiamento.
17) Perogni impiantoËconsigliatolíutilizzodi almeno una segnalazione lumino-
sanonchÈ di uncartellodi segnalazionefissatoadeguatamentesulla struttu-
ra dellíinfisso, oltre ai dispositivi citati al punto ì16î.
18) FAACdeclina ogni responsabilit‡ ai fini della sicurezzaedelbuonfunziona-
mentodellíautomazione, in casovenganoutilizzati componenti dellíimpian-
tonondiproduzioneFAAC.
19) Perla manutenzione utilizzareesclusivamentepartioriginaliFAAC.
20) Non eseguire alcuna modifica sui componenti facenti parte del sistema
díautomazione.
21) Líinstallatore deve fornire tutte le informazioni relative al funzionamento
manuale del sistema in caso di emergenza e consegnare allíUtente
utilizzatore dellíimpianto il libretto díavvertenze allegato al prodotto.
22) Non permettereaibambini o persone disostarenelle vicinanze delprodotto
duranteil funzionamento.
23) Tenere fuoridallaportata dei bambiniradiocomandioqualsiasi altro datore
diimpulso,perevitarechelíautomazionepossaessereazionatainvolonta-
riamente.
24) Iltransito traleantedeveavvenire solo a cancello completamente aperto.
25) LíUtente utilizzatore deve astenersi da qualsiasi tentativo di riparazione o
díinterventodiretto e rivolgersi solo a personale qualificato.
26) Tutto quello che non Ë previsto espressamente in queste istruzioni non Ë
permesso
CONSIGNES POUR L'INSTALLATEUR
R»GLES DE S…CURIT…
1) ATTENTION! Il est important, pour la sÈcuritÈ des personnes, de suivre ‡ la
lettre toutes les instructions. Une installation erronÈe ou un usage erronÈ
du produit peut entraÓner de graves consÈquences pour les personnes.
2) Lire attentivement les instructions avant d'installer le produit.
3) Les matÈriaux d'emballage (matiËreplastique,polystyrËne,etc.) ne doivent
pas Ítre laissÈs ‡ la portÈe des enfants car ils constituent des sources
potentiellesdedanger.
4) Conserver les instructions pour les rÈfÈrences futures.
5) Ce produit a ÈtÈconÁuetconstruit exclusivement pour l'usageindiquÈdans
cette documentation. Toute autre utilisation non expressÈment indiquÈe
pourrait compromettre l'intÈgritÈ du produit et/ou reprÈsenter une source
dedanger.
6) FAAC dÈcline toute responsabilitÈ qui dÈriverait d'usage impropre ou
diffÈrentdeceluiauquell'automatismeestdestinÈ.
7) Ne pas installer l'appareil dans une atmosphËre explosive: la prÈsence de
gazoudefumÈesinflammablesconstitue un grave danger pour la sÈcuritÈ.
8) Lescomposants mÈcaniquesdoiventrÈpondre auxprescriptionsdes Normes
EN 12604 et EN 12605.
PourlesPaysextra-CEE,l'obtentiond'unniveaudesÈcuritÈappropriÈexige
nonseulementle respect desnormesnationales,mais Ègalement le respect
desNormes susmentionnÈes.
9) FAAC n'est pas responsable du non-respect de la BonneTechniquedansla
constructiondesfermetures‡motoriser,nidesdÈformationsquipourraient
intervenirlorsdel'utilisation.
10) L'installation doit Ítre effectuÈe conformÈment aux Normes EN 12453 et EN
12445. Le niveau de sÈcuritÈ de l'automatisme doit Ítre C+E.
11) Couperl'alimentation Èlectrique avanttouteinterventionsurl'installation.
12) PrÈvoir, sur le secteur d'alimentation de l'automatisme, un interrupteur
omnipolaireavec unedistanced'ouverturedescontacts ÈgaleousupÈrieure
‡ 3 mm. On recommande d'utiliser un magnÈtothermique de 6A avec
interruptionomnipolaire.
13) VÈrifier qu'il y ait, en amont de l'installation, un interrupteur diffÈrentiel avec
unseuilde0,03A.
14) VÈrifier que la mise ‡ terre est rÈalisÈe selon les rËgles de l'art et y connecter
lespiËces mÈtalliques de la fermeture.
15) L'automatisme dispose d'une sÈcuritÈ intrinsËque anti-Ècrasement, formÈe
d'un contrÙle du couple. Il est toutefois nÈcessaire d'en vÈrifier le seuil
d'interventionsuivantlesprescriptions des Normes indiquÈes au point 10.
16) Les dispositifs de sÈcuritÈ (norme EN 12978) permettent de protÈger des
zones Èventuellement dangereuses contre les Risques mÈcaniques du
mouvement,comme l'Ècrasement, l'acheminement,lecisaillement.
IMPORTANT NOTICE FOR THE INSTALLER
GENERAL SAFETY REGULATIONS
1) ATTENTION! To ensure the safety of people, it is important that you read
all the following instructions. Incorrect installation or incorrect use of the
product could cause serious harm to people.
2) Carefully read the instructions before beginning to installtheproduct.
3) Do not leave packing materials (plastic,polystyrene,etc.) within reachof
childrenas such materials are potential sources of danger.
4) Storetheseinstructionsfor futurereference.
5) This product was designed and built strictly for the use indicated in this
documentation.Any other use,notexpresslyindicated here,couldcompro-
mise the good condition/operation of the product and/or be a source of
danger.
6) FAAC declines all liability caused by improperuse or use other than that for
whichthe automatedsystemwas intended.
7) Do not install the equipment in an explosive atmosphere: the presence of
inflammablegasorfumes is a serious danger to safety.
8) The mechanical parts must conform to the provisionsofStandardsEN12604
andEN12605.
For non-EU countries, to obtain an adequate level of safety, the Standards
mentionedabove mustbe observed,inadditiontonational legalregulations.
9) FAAC is not responsible for failure to observe Good Technique in the
constructionofthe closing elementstobemotorised, or for anydeformation
thatmayoccur during use.
10) The installationmustconform to StandardsEN12453 and EN12445.The safety
levelofthe automated system must beC+E.
11) Before attempting any job on the system, cut out electrical power.
12) Themains power supply of the automated system must be fittedwithanall-
pole switch with contact opening distance of 3mm or greater. Use of a 6A
thermalbreakerwithall-pole circuit break is recommended.
13) Makesure thatadifferentialswitchwith threshold of 0.03 A is fittedupstream
ofthesystem.
14) Make sure that the earthing system is perfectly constructed, and connect
metalparts of the means of the closure to it.
15) The automatedsystemis suppliedwithan intrinsic anti-crushingsafetydevice
consisting of a torque control. Nevertheless, its tripping threshold must be
checkedasspecifiedinthe Standards indicated at point 10.
16) The safety devices (EN 12978 standard) protect any danger areas against
mechanicalmovementRisks, suchascrushing, dragging, andshearing.
17) Use of at least one indicator-light is recommended for every system, as well
asawarningsignadequately secured to the frame structure, in addition to
the devices mentioned at point ì16î.
18) FAAC declines all liability as concerns safety and efficient operation of the
automatedsystem,if system componentsnotproducedby FAAC areused.
19) Formaintenance, strictly useoriginalpartsbyFAAC.
20) Donot inanywaymodify the components of theautomatedsystem.
21) Theinstaller shallsupplyallinformationconcerning manual operation of the
systemin case ofanemergency, andshallhand overtothe user thewarnings
handbooksupplied with theproduct.
22) Do not allow children or adults to stay near the product while it is operating.
23) Keep remote controls or other pulse generators away from children, to
preventtheautomated system from being activatedinvoluntarily.
24) Transitthrough the leavesisallowedonlywhenthegateis fully open.
25) The user must not attempt any kind of repair or direct action whatever and
contactqualifiedpersonnelonly.
26) Anything not expressly specified in these instructions is not permitted.

1
ITALIANO
1
2
4
3
5
2
3x0.5 mm2
2x1.5 mm2
2x1.5 mm2
2x0.5 mm2
2
3x1.5 mm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
AUTOMAZIONE 617
L’automazione è costituita da un montante in acciaio con trat-
tamento di cataforesi e verniciatura in poliestere, che contiene
l’opertore elettromeccanico irreversibile e nelle versioni con cen-
trale l’apparecchiatura elettronica di comando. Il sistema è do-
tato di un comodo sblocco manuale da manovrare in caso di
black-out o disservizio.
La molla di bilanciamento e la sbarra (non fornite) devono essere
ordinate facendo riferimento al listino vendita.
Attenzione: L’automazione è stata progettata e costruita per
controllare l’accesso veicolare. Evitare qualsiasi altro diverso
utilizzo.

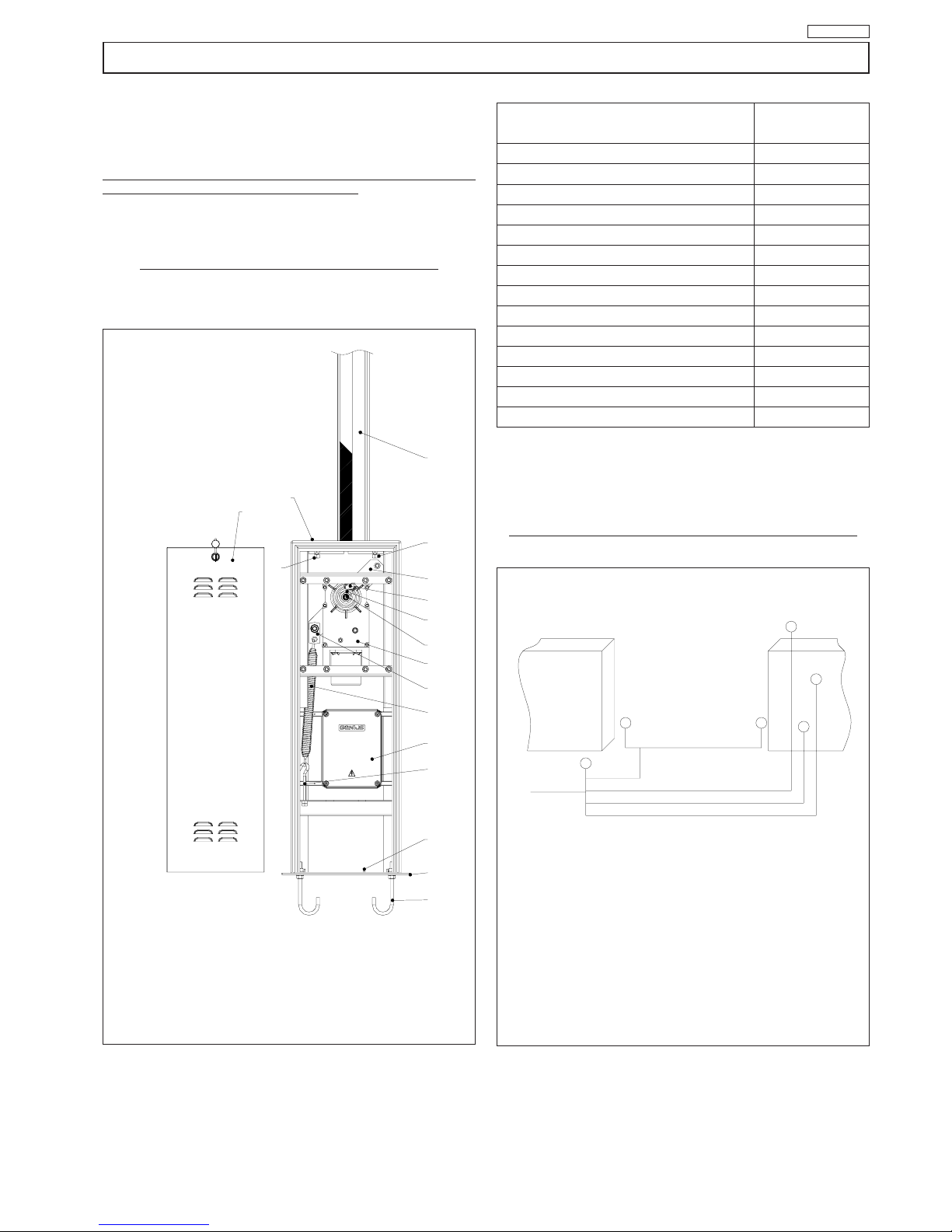

1.DESCRIZIONE E CARATTERISTICHE TECNICHE

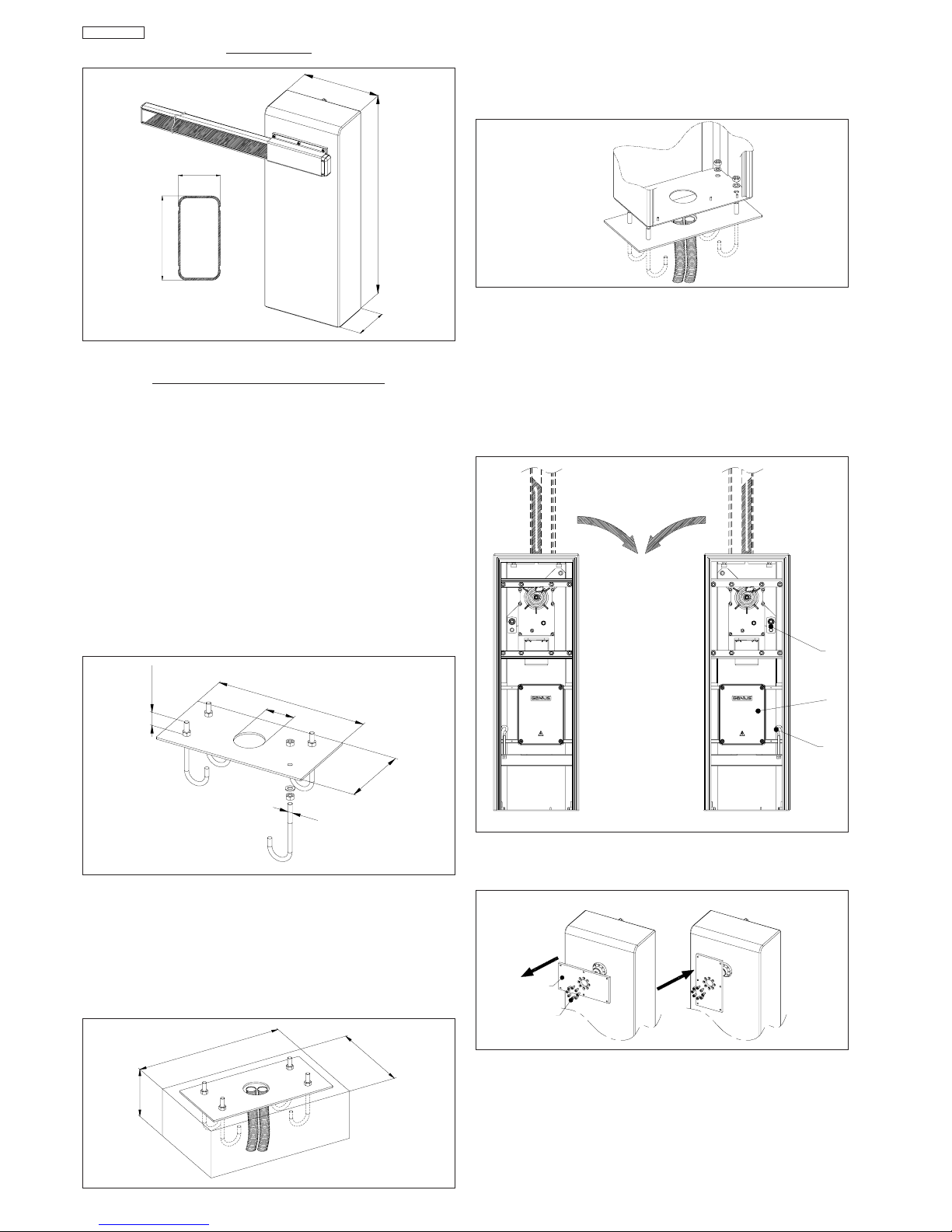

Fig.1 Fig.2
01 SBARRA
02 ARRESTO MECCANICO
03 ASTA PORTA MOLLA
04 FINECORSA
05 CAMME REGOLABILI
06 SBLOCCO MANUALE
07 GRUPPO MOTORIDUTTORE
08 PIATTINO PER MOLLA
09 MOLLA DI BILANCIAMENTO
10 APP. ELETTRONICA
11 TIRANTE REGOL. BILANCIAM.
12 VITE DI FISSAG. MASSA
13 PIASTRA DI FONDAZIONE
14 TIRANTE
15 PORTELLA
16 MONTANTE
01 BARRIERA
02 FOTOCELLULE
03 SELETTORE A CHIAVE
04 LAMPEGGIANTE
05 RICEVENTE RADIO
Note:
1) per la messa in opera dei cavi elettrici utilizzare adeguati tubi rigidi e/
o flessibili
2) separare sempre i cavi di collegamento degli accessori a bassa
tensione da quelli di alimentazione. Per evitare qualsiasi interferenza
utilizzare guaine separate.
Alimentazione
Tab. 1 Caratteristiche tecniche
(¹) Tempo apertura e n. cicli calcolati per installazioni eseguite in
modo corretto alle quote indicate nelle istruzioni di montaggio e
senza rallentamenti.
(²) Sulle sbarre oltre i 6 metri non è possibile applicare nessun tipo
di accessorio.
2.PREDISPOSIZIONI ELETTRICHE (impianto standard)
OLLEDOM716
)cdV()caV(enoizatnemilA 032
)W(aznetoP 083
)A(etnerroC 7.1
)C°(enoizetorpomreT 041
)Fµ(erotasnednoC 5.21
)mN(xamaippoC 051
)¹()ces(arutrepaopmeT 8
)m(xamarrabsazzehgnuL (7
2
)
C°02aozzilituidazneuqerfeopiT %06-3S
)¹(C°02aivitacidniiminimaroilciC 031>
)C°(etneibmaarutarepmeT 55+02-
)gk(erotarepooseP 96
enoizetorpidodarG 44PI
)mm(erotarepoinoisnemiD 3.giFideV

2
ITALIANO
100
50
410
1085
210
210
Ø80
20 - 22 mm
410
M12
450
250
200
AB
3
1
2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7

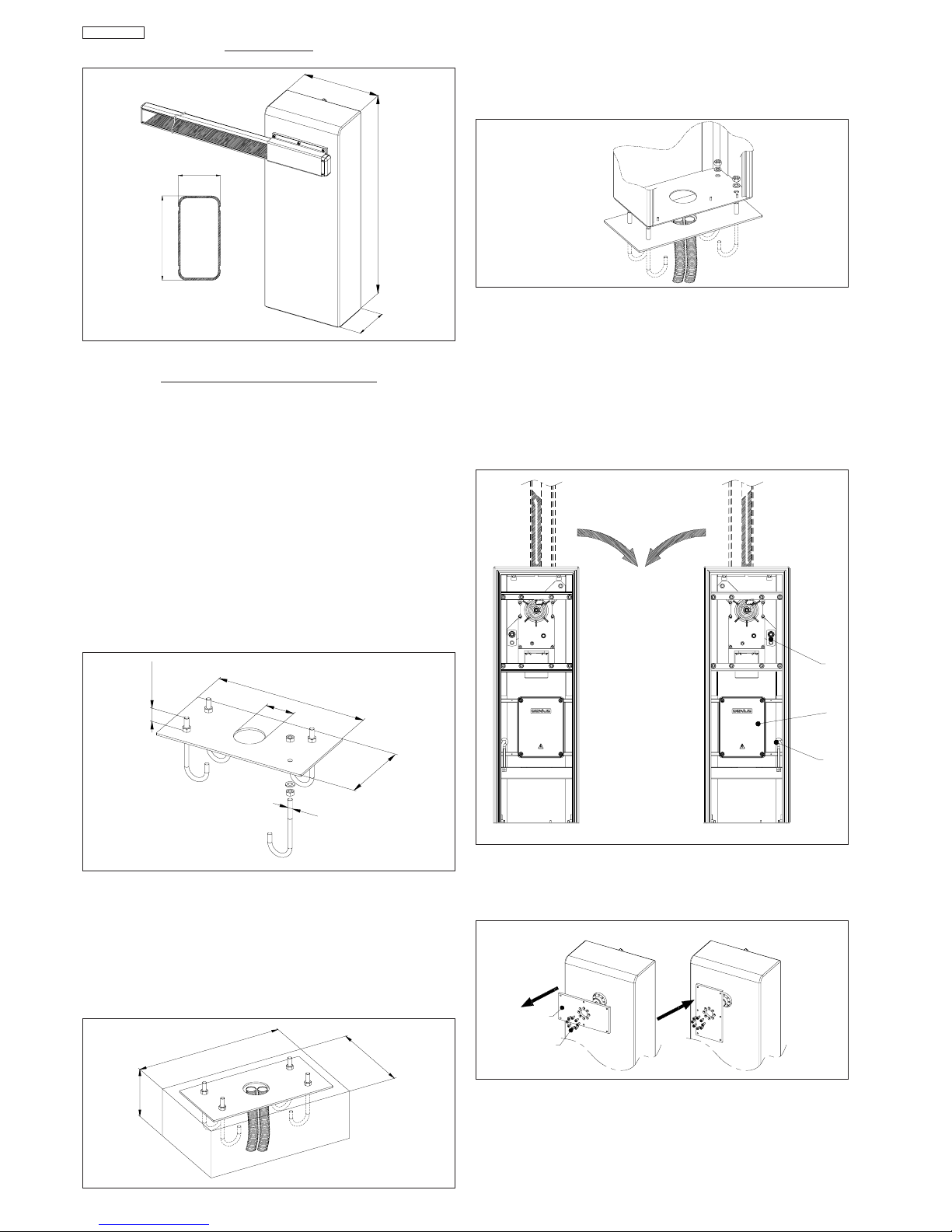

3.DIMENSIONI
Le quote sono espresse in mm.
4. INSTALLAZIONE DELL’AUTOMAZIONE
4.1 VERIFICHE PRELIMINARI
Per la sicurezza e per un corretto funzionamento dell’automazione,
verificare l’esistenza dei seguenti requisiti:
• la sbarra nel suo movimento non deve assolutamente incon-
trare ostacoli o cavi aerei di tensione.
• le caratteristiche del terreno devono garantire una adegua-
ta tenuta del plinto di fondazione.
• nella zona di scavo del plinto non devono essere presenti
tubazioni o cavi elettrici.
• se il corpo barriera si trova esposto al passaggio di veicoli pre-
vedere, dove possibile, adeguate protezioni contro urti acci-
dentali.
• verificare l’esistenza di una efficiente presa di terra per il colle-
gamento del montante.
4.2. MURATURA DELLA PIASTRA DI FONDAZIONE
• assemblare la piastra di fondazione come da fig.4.
• eseguire un plinto di fondazione come da fig.5 (riferimento
a terreno argilloso).
• murare la piastra di fondazione come da fig.5 preveden-
do una o più guaine per il passaggio dei cavi elettrici.
• verificare la perfetta orizzontalità della piastra con una
livella.
• attendere che il cemento faccia presa.
• svitare i 4 dadi superiori i quali verrano utilizzati successivamen-
te per il fissaggio del montante.
4.3. INSTALLAZIONE MECCANICA
• fissare il montante sulla piastra di fondazione tramite i quattro
dadi in dotazione come da fig.6.
• considerare che lo sportello del montante deve normalmen-
te essere rivolto verso l’interno della proprietà.
• predisporre l’operatore per il funzionamento manuale come
da capitolo 6.
Attenzione: L’automazione viene fornita predisposta per
un’istallazione sinistra (fig.7 rif.A).
Per trasformare l’automazione da sinistra a destra (fig.7 rif.B) agire
come di seguito:
• togliere il tirante rif.1 fig.7.
• spostare da destra a sinistra la centrale rif.2 fig.7.
• posizionare il tirante rif.1 fig.7nel foro a destra della centrale .
• spostrare il piattino di fissaggio della molla, rif.3 fig.7, dal perno
di sinistra al quello di destra.
• togliere le viti che fissano il piatto porta asta, rif.1 fig.8.
• ruotare il piatto porta asta, rif.2 fig.8, di 90°
• ribloccare il tutto con le viti.
1
2
Fig.8

3
ITALIANO
3
2
1
1
2
1
2
2
1
3
4
Fig.10
Fig.11
Fig.12
Fig.9

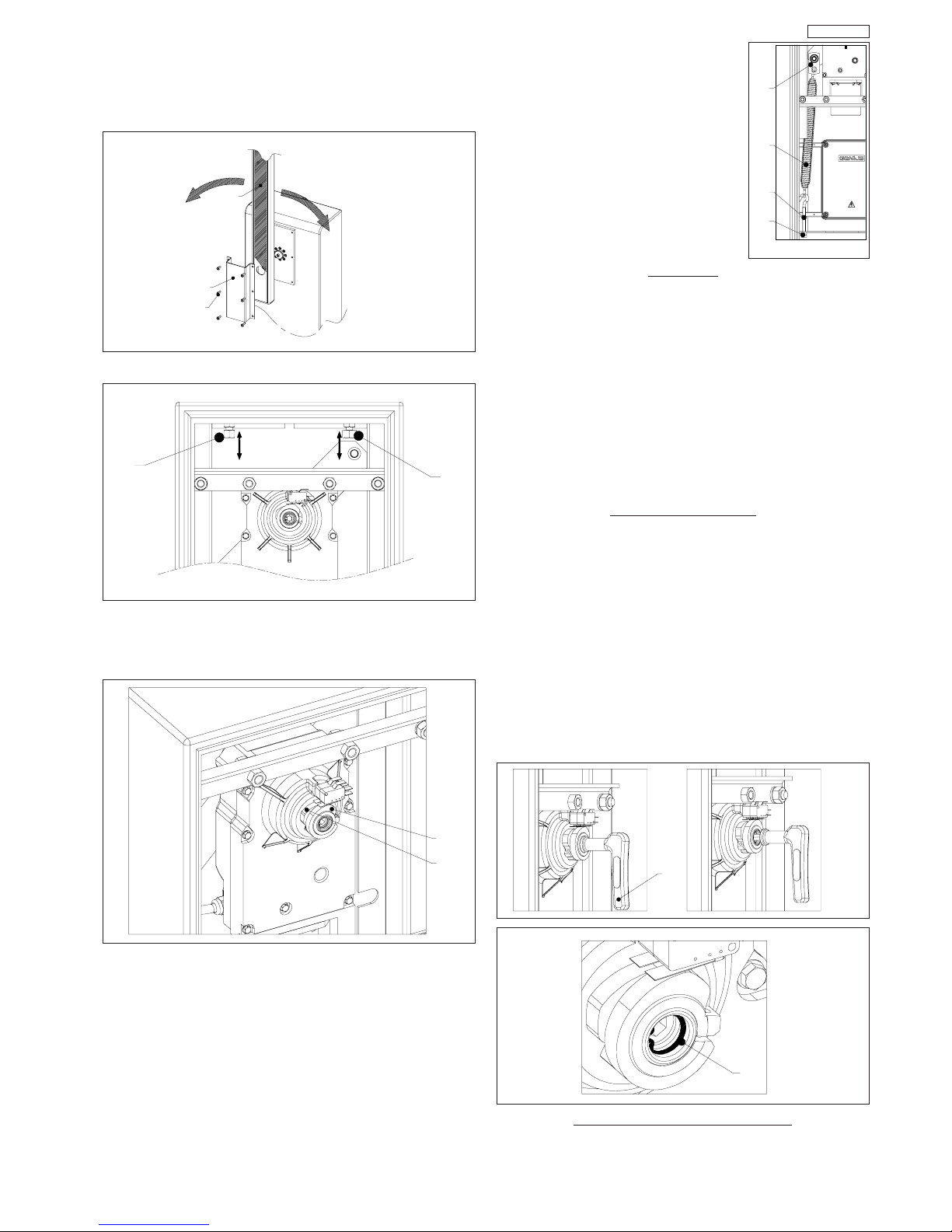

Per il montaggio della sbarra attenersi alle seguenti istruzioni:
• portare il piatto porta asta in posizione verticale.
• inserire la sbarra, rif.1 fig.9.
N.B.: Le sbarre sono ambidestre
• posizionare il supporto a “C”, rif.2 fig.9, ed avvitare le sei viti in
dotazione, rif.3 fig.9.
• regolare gli arresti meccanici, fig.10 rif.1 e 2.
• regolare le camme di azionamento, fig.11 rif.1 e 2, dei micro-
interruttori di finecorsa in modo che vengano azionati con
asta in posizione di apertura o chiusura un attimo prima del
rispettivo arresto meccanico.
4.4. INSTALLAZIONE E REGOLAZIONE DELLA MOLLA DI
BILANCIAMENTO.
L’automazione necessita di una molla di bilanciamento, fig.12
rif.1, che deve essere ordinata a parte (come l’asta). Il tipo di
molla da applicare deve essere scelta in base alla lunghezza
dell’asta e degli eventuali accessori installati (vedi cap.8) sce-
gliendola tra quelle riportate a listino.
Per il montaggio e la regolazione della molla seguire le seguenti
istruzioni:
• verificare che l’operatore sia sbloccato: vedi cap. 6.
• smontare il tirante, fig.12 rif.3.
• mantenendo sempre la sbarra in posizione verticale collega-
re la molla al piattino, fig.12 rif.2. Per un montaggio più rapido
si consiglia di tenere la parte aperta dell’occhiello rivolta ver-
so l’installatore.
• infilare il tirante, fig.12 rif.3, nell’occhiello
inferiore e nel suo foro di fissagio.
• avvitare uno dei due dadi, fig.12 rif.4,
fino a recuperare tutti i giochi sulla mol-
la.
• posizionare la sbarra a 45° ed agendo
sul dado appena avvitato tirare la
molla fino ad equilibrare il peso dell’asta
in questa posizione.
• avvitare il secondo dado e bloccare il
tutto.
• ripristinare il funzionamento normale
come da cap.7
1
1
Fig.14
Fig.13
5. MESSA IN FUNZIONE
• procedere all’installazione della centralina elettronica di co-
mando seguendo le istruzioni allegate.
• controllare il corretto collegamento del motore procedendo
come di seguito:
• predisporre l’operatore per il funzionamento manuale, vedi
cap.6.
• posizionare la sbarra a 45°, in modo tale che i due microin-
terruttori non siano azionati.
• ribloccare l’operatore, vedi cap.7
• alimentare il sistema e dare un impulso con il comando di
start. La prima manovra che la sbarra compie deve essere
d’apertura. Nel caso la sbarra inizi con un ciclo di chiusura
togliere tensione ed invertire i fili delle fasi sui morsetti della
centrale.
• ripristinare l’alimentazione e ripetere la verifica.
• controllare il corretto funzionamento dei finecorsa, verifican-
do lo stato dei leds di controllo sulla centrale.
6.FUNZIONAMENTO MANUALE
Nel caso sia necessario azionare manualmente la barriera per
mancanza di alimentazione elettrica o disservizio dell’automa-
zione, è necessario agire sul dispositivo di sblocco come segue.
• togliere l’alimentazione all’impianto agendo sul rispettivo in-
terruttore generale.
• aprire la portella del montante mediante la chiave codifica-
ta data in dotazione.
• inserire la chiave speciale che si trova dentro il montante nel
foro di sblocco ( fig.13 rif.1 ) e ruotare in senso antiorario di
alcuni giri fino a battuta meccanica.
Attenzione:
La battuta meccanica è costituita da un anello elastico (fig.14
rif.1) che non deve essere oltrepassato per evitare di
compromettere il funzionamento del dispositivo di sblocco.
Una volta sbloccato il sistema la sbarra può restare nella
posizione iniziale, è quindi necessario muovere la sbarra nei
due sensi fino a quando non si avverte lo sgancio del sistema
di sblocco.
• effettuare manualmente la manovra di apertura o chiusura
della sbarra.

4
ITALIANO
AB
Fig.15
Fig.16
Fig.17

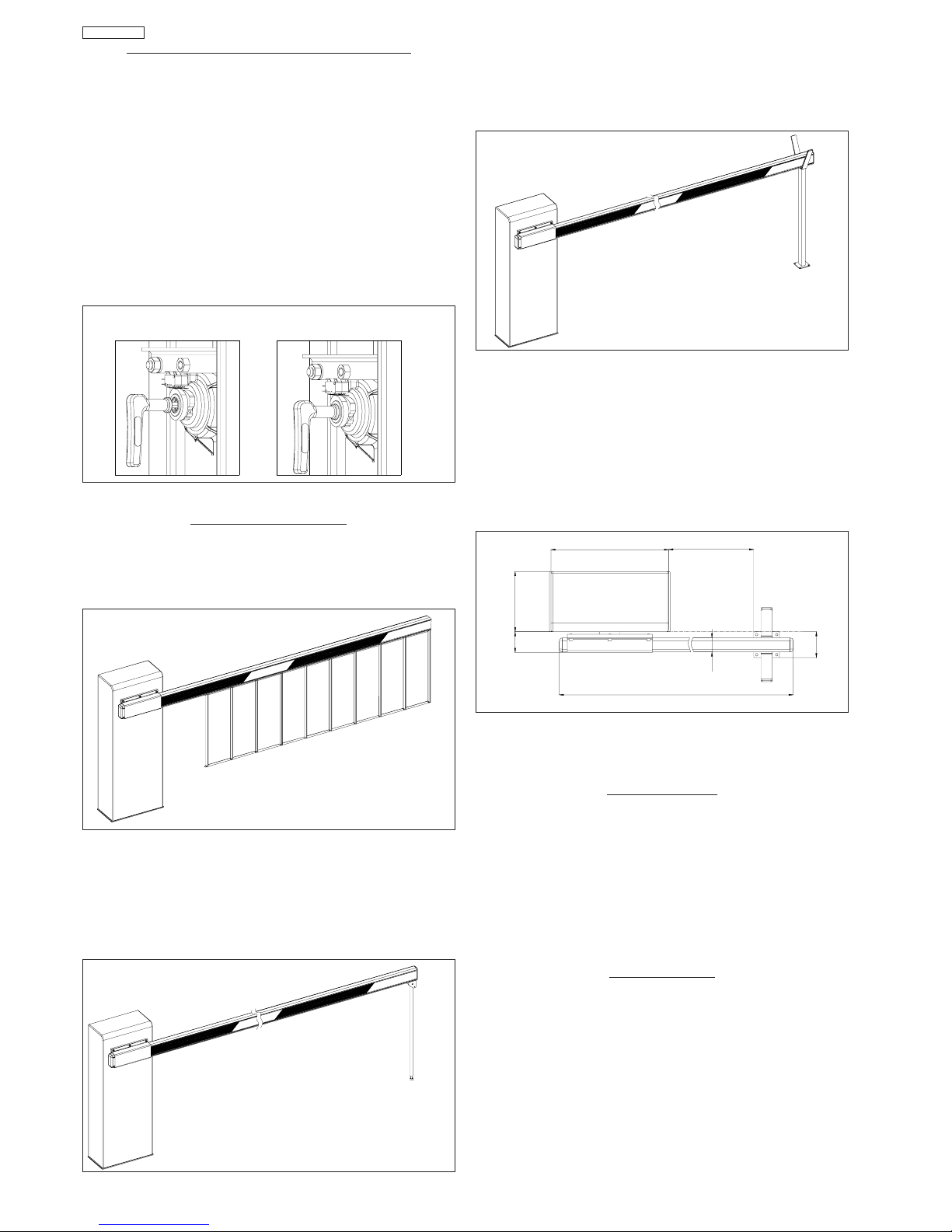

7.RIPRISTINO DEL FUNZIONAMENTO NORMALE.
Per evitare che un impulso involontario possa azionare la barriera
durante la manovra, prima di ripristinare il funzionamento norma-
le, togliere l’alimentazione all’impianto.
• aprire il cofano posteriore del montante mediante la chiave
codificata data in dotazione.
• inserire la chiave speciale che si trova dentro il montante nel
foro di sblocco ( fig.15 rif.A) e ruotare in senso orario di alcuni
giri fino a battuta meccanica.
• muovere manualmente la sbarra fino a quando non si avver-
te l’aggancio dello sblocco meccanico.
• ruotare nuovamente la chiave in senso orario per bloccare il
sistema.
Attenzione: Sulla chiave di sblocco è presente un bordo
circolare che si deve appoggiare all’albero (fig.15 rif.B), una
volta raggiunta questa posizione non continuare a ruotare la
chiave di sblocco per evitare di compromettere la
funzionalità del sistema stesso.
• richiudere il cofano posteriore del montante.

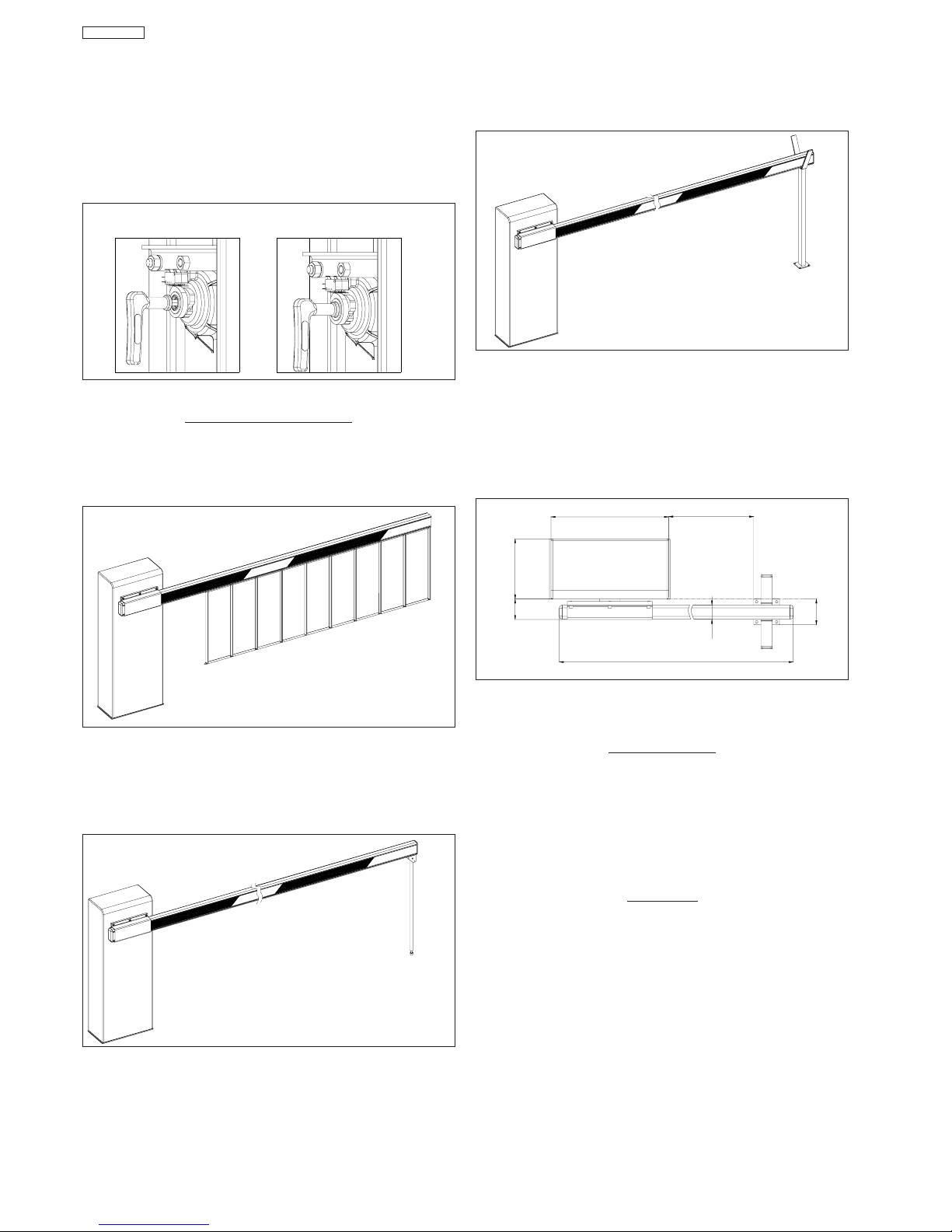

8.ACCESSORI DISPONIBILI
KIT SIEPE
Il kit siepe aumenta la visibilità della sbarra.
E’ disponibile nella lunghezza di 2/3 mt .
Attenzione: L’installazione del kit siepe comporta l’adattamento
della molla di bilanciamento.
PIEDINO D’ESTREMITA’
Il piedino d’estremità permette l’appoggio della sbarra in chiusu-
ra e quindi evita flessioni del profilo verso il basso.
Attenzione: L’installazione del piedino comporta una nuova
regolazione della molla di bilanciamento.
SUPPORTO A FORCELLA
La forcella assolve a due funzioni:
• evita che la sbarra chiusa si pieghi o si tranci nel caso sia
sollecitata all’estremità da forze estranee.
• permette l’appoggio della sbarra in chiusura e quindi evita
flessioni del profilo verso il basso
POSIZIONAMENTO DELLA PIASTRA DI FONDAZIONE DEL SUPPOR-
TO A FORCELLA
Per il posizionamento della piastra di fondazione del supporto a
forcella, fare riferimento alla Fig.23 dove :
L = lunghezza sbarra (in mm)
A = L - 500 (in mm)
N.B.: Per un corretto allineamento si consiglia di posizionare il
supporto a forcella dopo aver eseguito l’installazione
completa della sbarra, in questo modo si ottiene il corretto
posizionamento della sbarra al centro della forcella.
Tutte le quote sono in mm.
N.B.: Le quote sono puramente indicative.
9.MANUTENZIONE
Per garantire un corretto funzionamento nel tempo è necessario
eseguire con cadenza semestrale le seguenti verifiche:
• controllare il collegamento ed il corretto funzionamento di
tutti i dispositivi di sicurezza adottati.
• controllare la corretta taratura della frizione antischiaccia-
mento.
• controllare l'integrità e l'efficacia del collegamento di terra.
• controllare il serraggio di tutte le viti.
• controllare il corretto bilanciamento del sistema.
• controllare l’integrità della molla.
10. RIPARAZIONI
Per eventuali riparazioni, rivolgersi solo ed esclusivamente a per-
sonale qualificato.
Fig.18
210
410
L
50
90
A
75
Fig.19
Montante
Supporto

5
ENGLISH
1
2
4
3
5
2
3x0.5 mm2
2x1.5 mm2
2x1.5 mm2
2x0.5 mm2
2
3x1.5 mm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
Fig.1 Fig.2
617 AUTOMATED SYSTEM
The automated system consists of a steel upright with cataphoresis
treatment, painted with polyester paint. It contains the non-
reversing electro-mechanical operator and, in the versions with a
control unit, the electronic control equipment. The system has a
convenient manual release device for use in case of a power-cut
or malfunction.
The balancing spring and the beam (not supplied) must be
ordered with reference to the sales price list.
Attention: The automated system was designed and built for
controlling vehicle access. Do not use it for any other purpose.
1.DESCRIPTION AND TECHNICAL SPECIFICATIONS
Tab. 1 Technical specifications
(¹) Opening time and number of cycles calculated for correctly
effected installations at the dimensions indicated in the installation
instructions and without decelerations.
(²) No accessories can be fitted on beams of over 6 metres
2.ELECTRICAL EQUIPMENT LAYOUT (standard installation)
LEDOM716
)caV(ylppusrewoP 032
)W(rewoP 083
)A(tnerruC 7.1
)C°(noitcetorplamrehT 041
)Fµ(roticapaC 5.21
)mN(euqrot.xaM 051
)¹()ces(emitgninepO 8
)m(htgnelmaebxaM (7
2
)
C°02taycneuqerfesudnaepyT %06-3S
)¹(C°02taruoh/selcycevitacidnimuminiM 031>
)C°(erutarepmettneibmagnitarepO 55+02-
)gk(thgiewrotarepO 96
ssalcnoitcetorP 44PI
)mm(snoisnemidrotarepO 3.gifeeS
01 BEAM
02 MECHANICAL STOP
03 SPRING CARRIER ROD
04 LIMIT-SWITCH
05 ADJUSTABLE CAMS
06 MANUAL RELEASE
07 GEARMOTOR UNIT
08 SPRING PLATE
09 BALANCING SPRING
10 ELECTRONIC EQUIPMENT
11 BALANCE ADJSTMT.TIE-ROD
12 EARTH SECURING SCREW
13 FOUNDATION PLATE
14 TIE-ROD
15 DOOR
16 UPRIGHT
01 SPIN BARRIER
02 PHOTOCELLS
03 KEY-OPERATED SELECTOR SWITCH
04 FLASHING LAMP
05 RADIO RECEIVER
Notes:
1) to lay cables, use adequate rigid and/or flexible tubes.
2) always separate the low voltage connection cables for accessories
from power cables. To prevent any interference whatever, use separate
sheaths.
Power supply

6
ENGLISH
100
50
410
1085
210
210
Ø80
20 - 22 mm
410
M12
450
250
200
AB
3
1
2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
1
2
Fig.8
3.DIMENSIONS
Dimensions in mm
4. INSTALLING THE AUTOMATED SYSTEM
4.1 PRELIMINARY CHECKS
To ensure safety and an efficiently operating automatic system,
make sure the following conditions are observed:
• when moving, the beam must not, on any account, meet
any obstacles or aerial power cables.
• the soil must permit sufficient stability for the foundation plinth.
• there must be no pipes or electrical cables in the plinth
excavation area.
• if the barrier body is exposed to passing vehicles, install, where
possible, adequate means of protection against accidental
impact.
• check if an efficient earth plate is available for connection to
the upright.
4.2. MASONRY FOR FOUNDATION PLATE
• assemble the foundation plate as shown in figure 4.
• make a foundation plinth as shown in fig.5 (referred to clayey
soil).
• wall the foundation plinth as shown in fig.5, providing one or
more sheaths for routing electrical cables.
• using a spirit level, check if the plate is perfectly horizontal.
• wait for the cement to set.
• unscrew the 4 upper nuts, which will be used later on to
secure the upright.
4.3. MECHANICAL INSTALLATION
• using the four supplied nuts, secure the upright on the
foundation plate as shown in fig.6.
• remember that the upright door should normally face the
building.
• prepare the operator for manual operating mode as
described in chapter 6.
Attention: The automated system is supplied ready for left-hand
installation (fig.7 ref. A).
Procedure for modifying the automated system from left- to right-
hand (fig.7 ref.B).
• remove the tie-rod ref.1 fig.7.
• move the control unit from right to left ref.2 fig.7.
• position the tie-rod ref.1 fig.7 on the hole to the right of the
control unit.
• move the spring securing plate ref.3 fig.7 from the left pin to
the right pin.
• remove the screws which fasten the rod carrier plate, fig. 8.
• rotate the rod carrier plate, ref.2 fig. 8, by 90°.
• re-fasten the whole assembly with the screws.

7
ENGLISH
3
2
1
1
2
1
2
2
1
3
4
Fig.10
Fig.11
Fig.12
Fig.9
1
1
Fig.14
Fig.13
To fit the beam, follow the instructions below:
• put the rod carrier plate in vertical position.
• fit the beam, ref.1 fig.9.
N.B.: Beams are ambidextrous
• position the “C” support, ref. 2 fig.9, and tighten the six supplied
screws, ref.3 fig.9.
• adjust the mechanical stops, fig. 10 ref.1 and 2.
• adjust the activation cams, fig. 11 ref.1 and 2, of the stroke-
limit microswitches so that they are activated with the rod in
opening or closing position just before their respective
mechanical stops.
4.4. INSTALLING AND ADJUSTING THE BALANCING SPRING.
The automated system requires a balancing spring, fig.12 ref.1,
which must be ordered separately (like the beam). The type of
spring to be fitted must be selected according to the length of
the beam and of any installed accessories (see chap.8), selecting
the spring from among those in the price list.
Spring installation and adjustment procedure:
• check if the operator is released: see chap. 6
• remove the tie-rod, fig 12 ref.3.
• while keeping the beam always in vertical position, connect
the spring to the plate, fig.12 ref.2. For quicker installation, we
recommend keeping the open part of the eyelet facing
toward the installer.
• fit the tie-rod, fig. 12 ref.3, into the lower eyelet and in its
securing hole.
• tighten one of the two nuts, fig. 15 ref.4,
until you recover all backlash on the
spring.
• position the beam at 45° and, turning
the nut you have just tightened, pull the
spring until you balance the weight of
the rod in this position.
• tighten the second nut and secure the
whole assembly.
• restore normal operation as in chap. 7.
5. START-UP
• install the electronic control unit, observing the supplied
instructions.
• check if motor connection is correct, in the following steps:
• set the operator to manual operation, see chap.6.
• position the beam at 45°, so that the two microswitches are
not activated.
• re-fasten the operator, see chap.7.
• power up the system and provide a pulse with the start
command. The first manoeuvre to be performed by the beam
must be opening. If the beam starts with a closing cycle, cut
power and reverse the phase wires of the control unit terminals.
• power up again and repeat the check.
• check the efficiency of the limit-switches, checking the status
of the LEDs on the control unit.
6. MANUAL OPERATION
If the barrier has to be moved manually due to a power failure or
malfunction of the automated system, use the release device as
follows:
• cut power to the system with the master-switch.
• open the door on the upright with the supplied coded key.
• fit the special key, located inside the upright, in the release
hole (fig. 13, ref.1) and turn it anti-clockwise for a few turns until
you reach the mechanical stop limit.
Attention:
The mechanical stop limit consists of a flexible ring (fig. 14 ref.
1) which must not be outdistanced in order not to jeopardise
the operation of the release device.
When the system has been released, the beam could remain
in its initial position. Therefore, the beam must be moved in
both directions until the release system is felt to trip.
• open or close the beam manually.
7. RESTORING NORMAL OPERATION
To prevent an involuntary pulse from activating the barrier during
the manoeuvre, cut power to the system before restoring normal
operation.
• open the rear hood of the upright with the supplied coded

8
ENGLISH
AB
Fig.15
Fig.16
Fig.17
Fig.18
210
410
L
50
90
A
75
Fig.19
key.
• fit the special key, located inside the upright, in the release
hole (fig.15, ref.A) and turn it clockwise for a few turns until you
reach the mechanical stop limit.
• move the beam manually until the mechanical release is felt
to uncouple.
• turn the key clockwise again to release the system.
Attention: There is a round edge on the release key, which
must rest on the shaft (fig. 15 ref.B). When this position is
reached, stop turning the release key to avoid jeopardising
the efficiency of the system.
• close the rear hood of the upright.
8. AVAILABLE ACCESSORIES
SKIRT KIT
The skirt kit increases visibility of the beam.
Available length: 2/3 metres.
Attention: If a skirt kit is installed, the balancing spring must be
adapted.
END FOOT
The end foot allows the beam to rest when closing and thus
prevents the profile bending downward.
Attention: If a foot is installed, the balancing spring must be
readjusted.
FORK-SUPPORT
The fork has two functions:
• it prevents the beam, when closing, from bending and splitting
if its end is stressed by extraneous forces.
• it allows the beam to rest when closed and thus prevents the
profile bending downward.
POSITIONING THE FORK-SUPPORT FOUNDATION PLATE
To position the fork-support foundation plate, refer to fig.23 where:
L = beam length (in mm)
A = L - 500 (in mm)
N.B.: For correct alignment, we advise you to position the fork-
support after fully installing the beam - in this way, the beam
will be correctly positioned at the centre of the fork.
All values in mm
N.B.: The values are purely indicative.
9. MAINTENANCE
To ensure correct long-term operation, carry out the following
checks every six months:
• check if all the safety devices in use are connected and
efficient.
• check if the anti-crushing clutch is correctly set.
• check the condition and efficiency of the earth connection.
• check if all screws are tight.
• check if the system is correctly balanced.
• check if the spring is in good condition
10. REPAIRS
For any repairs, strictly contact qualified personnel only.
Upright
Support
