Festo HMPL-12-KP Series User manual

(de) Bedienungs−
anleitung
(en) Operating
instructions
(es) Instrucciones
de utilización
(fr) Notice
d’utilisation
(it) Istruzioni
d’uso
(sv) Bruksanvisning
Klemmeinheit
Clamping unit
HMPL−...−KP
691 218
0501a

HMPL−...−KP
Festo HMPL−...−KP 0501a
2
Es bedeuten/Symbols/Símbolos/
Symboles/Simboli/Teckenförklaring:
Einbau und Inbetriebnahme nur von qualifi
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Warnung
Warning, Caution
Atención
Avertissement
Avvertenza
Varning
Hinweis
Please note
Por favor, observar
Note
Nota
Notera
Umwelt
Antipollution
Reciclaje
Recyclage
Riciclaggio
Återvinning
Zubehör
Accessories
Accesorios
Accessoires
Accessori
Tillbehör
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
El montaje y la puesta en funcionamiento,
debe ser realizado exclusivamentepor perso
nal cualificado y siguiendo las instrucciones
de utilización.
Montage et mise en service uniquement par
du personnel agréé, conformément aux
instructions d’utilisation.
Montaggio e messa in funzione devono es
sere effettuati da personale specializzato ed
autorizzato in confomità alle istruzioni per
l’uso.
Montering och idrifttagning får endast ut
föras av auktoriserad fackkunnig personal i
enlighet med denna bruksanvisning.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Francais 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 53
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch 3
Klemmeinheit Typ HMPL−...−KPDeutsch

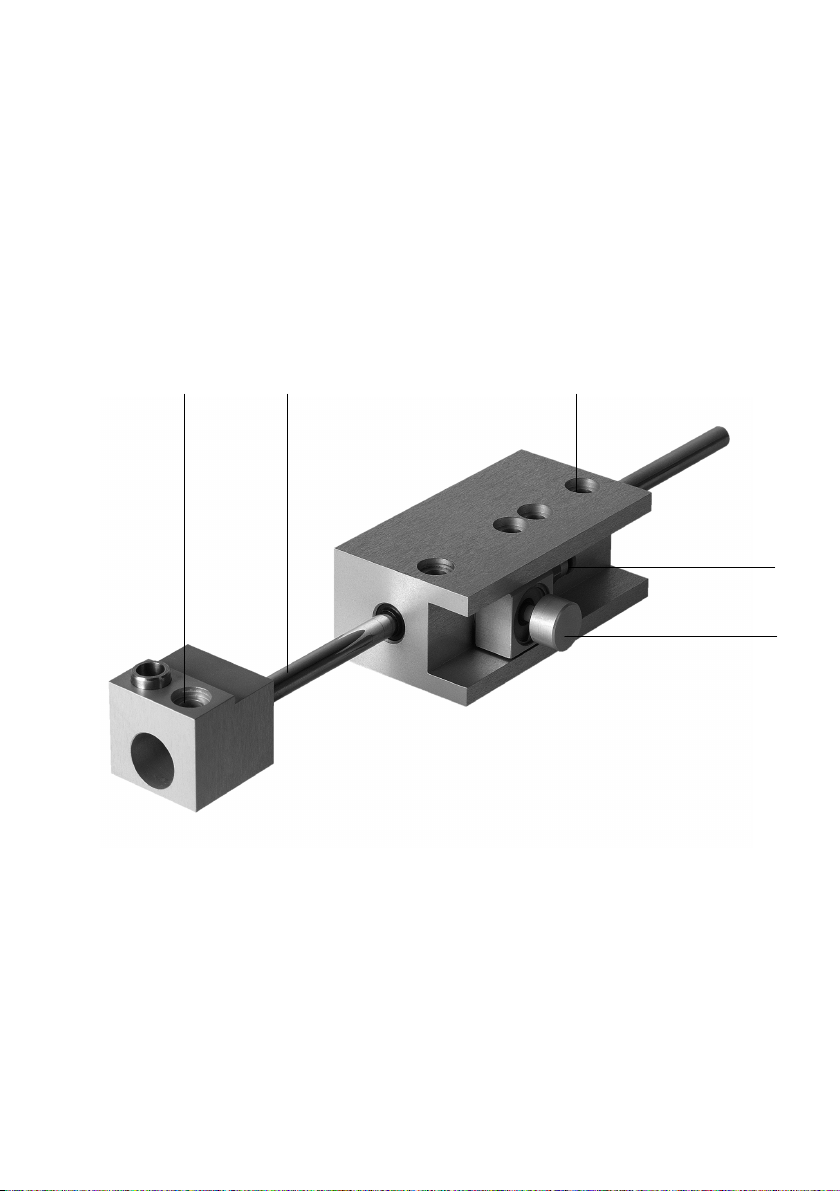

1 Bedienteile und Anschlüsse
123
4
5
1Flansch mit Durchgangsbohrung zur Befestigung an der Frontplatte des Linearmoduls
HMPL−...
2Klemmstange
3Gehäuse mit Durchgangsbohrungen zur Befestigung am Grundprofil des Linearmoduls
HMPL−....
4Druckluftanschluss mit Steckverschraubung
5Klemmpatrone mit Handbetätigung
Bild1

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch
4
2 Funktion und Anwendung
Die Klemmeinheit HMPL−...−KP blockiert durch
eine reibschlüssige Verbindung die Klemm
stange 2. Letztere wird mit der Kolbenstange
des Linearmoduls starr verbunden. In der
Klemmeinheit drückt eine Feder zwei Klemm
backen auseinander. Infolge der Spreizung
der Klemmbacken werden diese auf der
Klemmstange verkantet.
Durch das Belüften des Druckluftanschlusses
4werden die Klemmbacken so zur Klemm
stange ausgerichtet, dass sich die Kolben
stange des Linearmoduls frei bewegen lässt.
Durch Drücken der Handbetätigung 5kann
die Klemmung manuell gelöst werden.
Die Klemmeinheit HMPL−...−KP wird bestimmungsgemäß zum Halten der Kolben
stange eines bevorzugt senkrecht eingebauten Festo Linearmoduls vom Typ
HMPL−... verwendet. Das Klemmen der HMPL−...−KP bei bewegter Kolbenstange
(Bremsen) ist nicht zulässig.
Der Einsatz der HMPL−...−KP bei plötzlichem Druckabfall in der gesamten Anlage ist
nur bei anschließender Funktionsprüfung zulässig (siehe Bedienung und Be
trieb").
Die Klemmung darf mit Ausnahme eines plötz
lichen Druckabfalls nur in den Endlagenposi
tionen des Linearmoduls (z.B. eingefahrene
Endlage), im folgenden Parkstellung genannt,
vorgenommen werden.
Die ruhende, geklemmte Kolbenstange in
einer Parkstellung darf ausschließlich auf der
hubseitigen Kammer Khbelüftet werden
(siehe Bild 3).
Dadurch wird vermieden, dass der Kolben
beim Lösen der Klemmung gegen eine unbe
lüftete Kammer fährt.
Legende :
Kh− hubseitige Kammer
h − Hubrichtung
Bild2
Bild3
Ó
Ó
Ó
Ó
K
K
h
h
h
h

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch 5

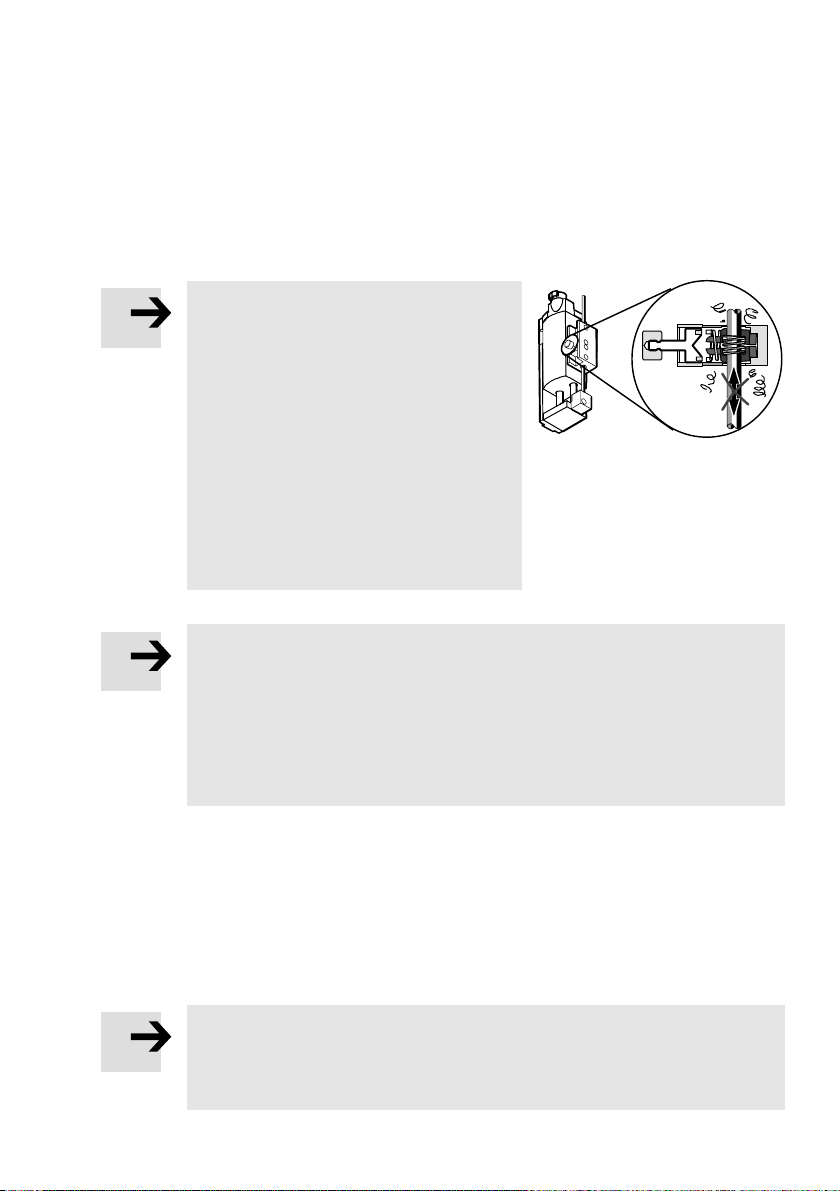

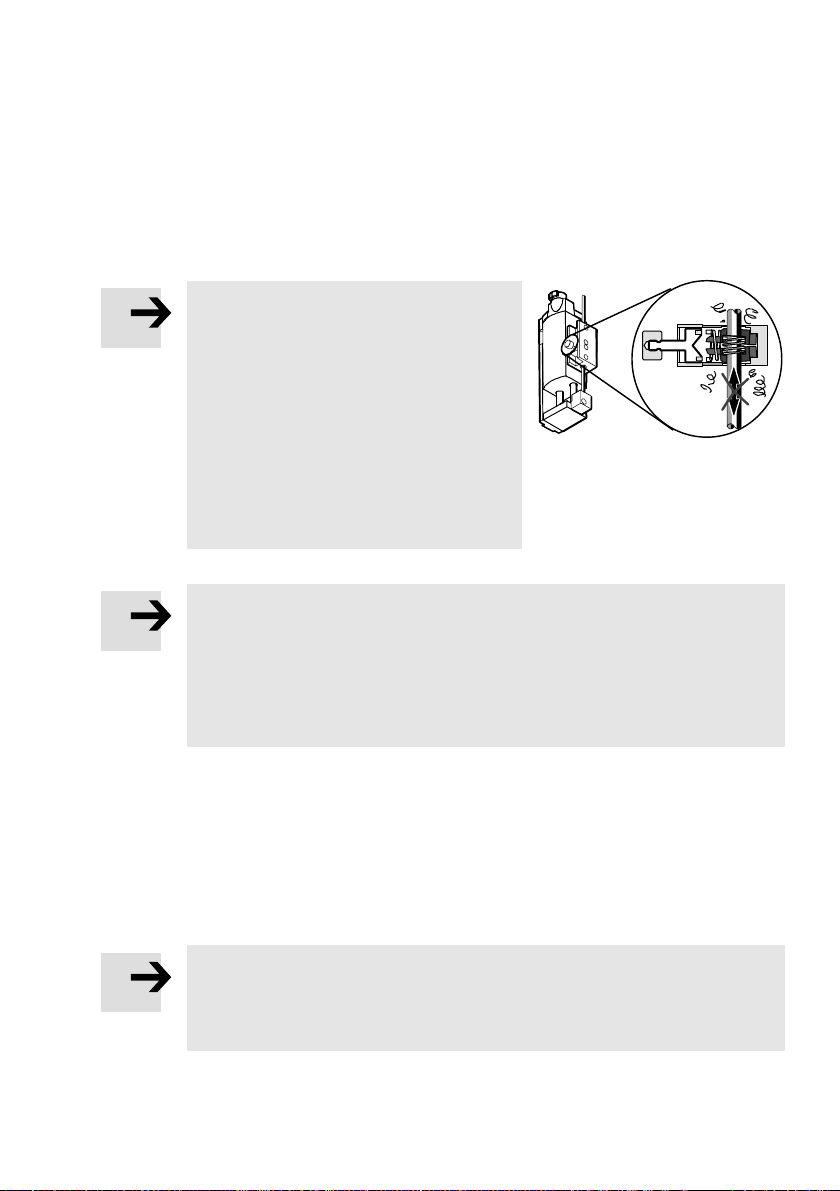

3 Voraussetzungen für den Produkteinsatz
Hinweis
Durch Abbremsen der Geschwindigkeit
kann die HMPL−...−KP zerstört werden.
SStellen Sie sicher, dass bei zyklischen
Klemmungen folgende Vorgaben einge
halten werden:
 die Klemmung wird nur in der belüfte−
ten Endlagenposition des Linearmo−
duls gelöst.
 die Klemmeinheit wird nur bei
vollständigem Stillstand der Kolben−
stange be− und entlüftet
 es treten keine dynamischen Kräfte
auf.
Hinweis
Fehlfunktionen können durch unsachgemäße Handhabung entstehen.
SBeachten Sie die Hinweise der Bedienungsanleitung Linearmodul HMPL−..."
für den ordnungsgemäßen und sicheren Einsatz des Produkts.
Die technischen Daten der Klemmeinheit Typ HMPL−...−KP können die Anga
ben in der Bedienungsanleitung des Linearmoduls Typ HMPL−... einschrän
ken.
4 Einbau
Einbau mechanisch
Hinweis
Deformierte Bauteile können zum Funktionsausfall führen.
SStellen Sie sicher, dass keine Querkräfte auf das Gehäuse 3und die Klemm
stange 2der HMPL−...−KP ausgeübt werden.
Bild4

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch
6

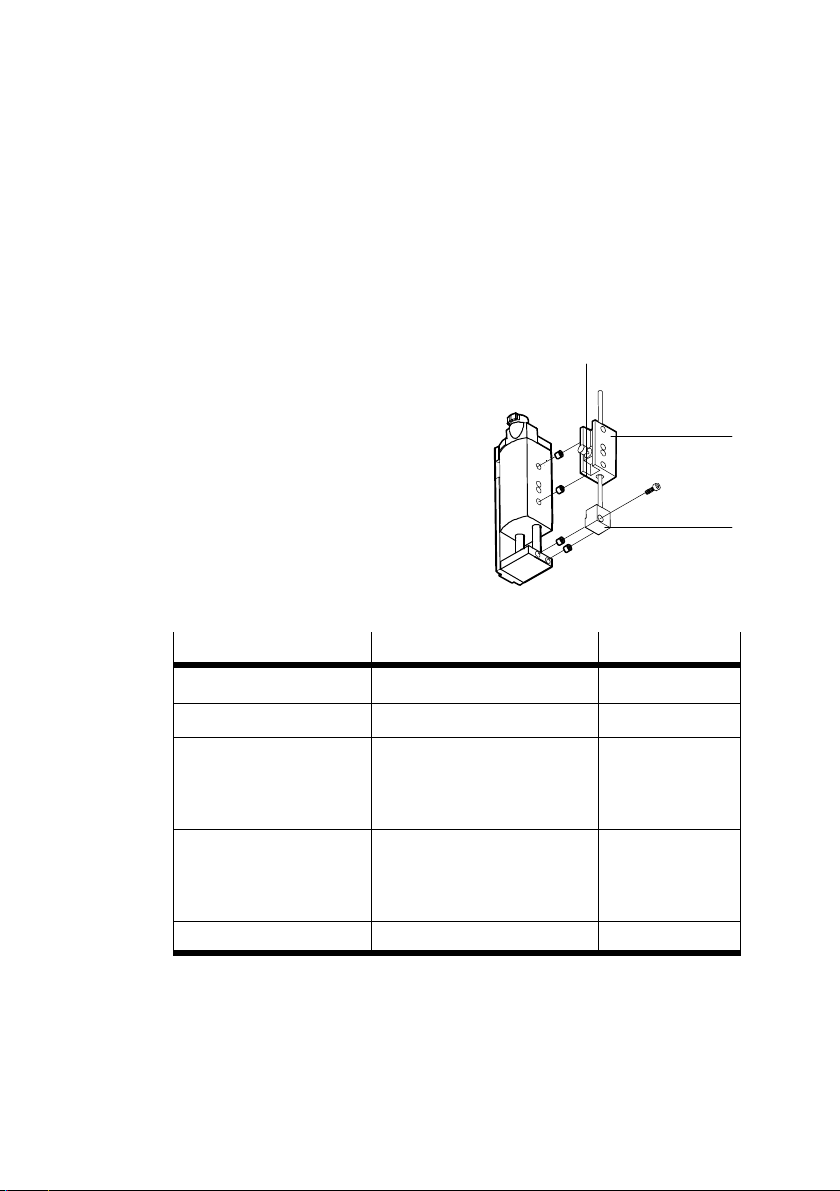

Zur Montage der Klemmeinheit
SVollziehen Sie folgende Schritte:
1. Linearmodul HMPL−... entlüften und bei Bedarf ausbauen.
2. Kolbenstange des HMPL−... von Hand in der ausgefahrenen Endlage
positionieren.
3. Flansch 1und Gehäuse 3mit den beilie
genden Zentrierhülsen am HMPL−... plat
zieren.
Zum Verschieben der Klemmstange ist
gleichzeitig die Handbetätigung 5der
Klemmeinheit zu drücken.
4. Befestigungsschraube in Bohrung des
Flansches eindrehen. Die Anziehdrehmo
mente sind in Bild 6 zusammengefasst.
Bauteil Gehäuse 3Flansch 1
Anziehdrehmoment 5,9 Nm 5,9 Nm
Befestigungsort am Grundprofil des HMPL−... Frontplatte
Montagekombination Montage an Befestigungsplatte
Montage an zweitem HMPL−...
mit beiliegenden Schrauben
(M5 x 45)
Anzahl der Befestigungs
schrauben (M5x55
DIN 912; zum Teil
beiliegend)
Min. 2 1
Einschraubtiefe L Max. 38 mm
Bild6
Bild5
5
3
1

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch 7
5. Linearmodul mit Klemmeinheit nach einer
der folgenden Montagealternativen befes
tigen:
 Montage an Linearmodul Typ HMPL−...
mit beiliegenden Schrauben M5 x 45
 Montage an Linearmodul Typ
HMP−16/20−... mit beiliegenden
Schrauben M5 x 52
 Montage an Linearmodul Typ
HMP−25/32−... mit Schrauben M5 x 55
(nicht im Lieferumfang)
 Montage an Befestigungsplatte
Die zur Montage an eine Befestigung
splatte erforderliche maximale Ein
schraubtiefe L von Klemmeinheit und
Linearmodul beträgt 38 mm.
SDrehen Sie mindestens zwei Schrau
ben zur Befestigung in die Bohrungen
3.
Einbau pneumatisch
SVerschlauchen Sie die Steckverschrau
bung (PK−4) der Klemmeinheit.
Zur pneumatischen Ansteuerung der HMPL−...−KP:
SVerwenden Sie eine gemeinsame Druck
luftquelle für den Anschluss der Ventile
(z. B. Anschluss nach Bild11 mit CP..−Ven
tilinsel).
Dadurch wird die Klemmstange bei Druck
luftausfall geklemmt.
Bild7
HMPL−... HMP−...
Bild8
ÓÓÓ
ÓÓÓ
ÓÓÓ
Bild9 L
Bild10
Ó
Ó
ÓÓ
Bild11

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch
8
5 Inbetriebnahme
SBeachten Sie das Kapitel ’Inbetriebnahme’ der Bedienungsanleitung des Li
nearmoduls HMPL−... .
Inbetriebnahme Einzelgerät
Definition
Bewegliche Masse = Nutzlast + Befestigungselemente
Warnung
Gliedmaßen können gequetscht werden.
SStellen Sie sicher, dass im Verfahrbereich
des belüfteten HMPL−...:
 niemand in die Laufrichtung der
Kolbenstange greift.
sichkeine Fremdgegenstände befinden.
Hinweis
Aktorik wird stark beschleunigt.
SStellen Sie sicher, dass das Linearmodul
beim Lösen der Klemmung nur in der
Parkstellung belüftet ist. Die Fahrt ge
gen eine unbelüftete Kammer erzeugt
eine Beschleunigung, die das Linear−
modul zerstören kann.
Hinweis
Aktorik bewegt sich ungewollt.
SVermeiden Sie die Überschreitung der statischen Haltekraft (siehe Technische
Daten).
Aufgrund von Fertigungstoleranzen kann sich die geklemmte Kolbenstange
ca. 1...2 mm bewegen.
Bild12
Ó
Ó
Ó
Ó
Ó
Ó
Ó
Bild13
Kh
h
h
Kh

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch 9
Zum Anfahren des Linearmoduls:
SEntlüften Sie das Linearmodul.
1. Schieben Sie die Kolbenstange von Hand
in die definierte Parkstellung (z. B. ein
gefahrene Endlage).
Dabei ist gleichzeitig die Handbetätigung
der Klemmeinheit zu drücken.
2. Belüften Sie diese Parkstellung des Li
nearmoduls und anschließend die Klem
meinheit.
3. Vollziehen Sie die Inbetriebnahme gemäß der Bedienungsanleitung des Linear
moduls HMPL−... .
6 Bedienung und Betrieb
Beim Eintreten eines plötzlichen Druckabfalls:
SPrüfen Sie die Funktion der HMPL−...−KP−... ohne Nutzlast wie folgt:
 Linearmodul HMPL−... entlüften
 Klemmeinheit entlüften
 Kolbenstange von Hand in eine Parkstellung schieben (gleichzeitig
Handbetätigung drücken)
 Parkstellung am HMPL−... belüften
 Linearmodul in Hubrichtung belüften.
Die Kolbenstange darf sich max. 1...2 mm bewegen.
 Linearmodul entlüften
Zum Anfahren des Linearmoduls aus einer Parkstellung heraus:
SBelüften Sie gleichzeitig den Druckluftanschluss der Parkstellung am Linear
modul und die Klemmeinheit.
Zum Klemmen der Kolbenstange im Bewegungsablauf:
1. Belüften Sie den Druckluftanschluss der Parkstellung am Linearmodul.
2. Entlüften Sie die Klemmeinheit und anschließend Linearmodul.
Bei Änderung der Nutzlastmasse:
SVergleichen Sie die zulässigen Belastungen mit Ihrem Einsatzfall.
ÓÓ
ÓÓ
ÓÓ
Bild14

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch
10
7 Ausbau und Reparatur
Zum Ausbau:
Hinweis
Aktorik bewegt sich ungewollt.
SStellen Sie sicher, dass Linearmodul und Klemmeinheit entlüftet sind.
Bei Bedarf:
SNutzen Sie die Möglichkeit einer Überholung Ihrer HMPL−...−KP durch unseren
Reparaturservice.
Generell ist die Klemmeinheit wartungsfrei.
8 Störungsbeseitigung
Störung mögliche Ursache Abhilfe
Kolbenstange bewegt sich
trotz entlüfteter Klemmein
Masse zu groß Masse reduzieren
trotz entlüfteter Klemmein
heit Verunreinigungder
Klemmstange
Klemmstangereinigen
Falsche Ansteuerung Pneumatische Steuerung
überprüfen
Klemmeinheit defekt HMPL−...−KP an Festo senden
Kolbenstange trotz belüfteter
Klemmeinheitgeklemmt
Druck an der Klemm−
einheit zu gering
Klemmeinheit mit dem selben
Druck wie Linearmodul (min
destens 4 bar) belüften
Linearmodul fährt nach Belüf
tung der Klemmeinheit mit
hoher Geschwindigkeit in die
Endlage
Linearmodul fährt ge
gen eine unbelüftete
Kammer
Inbetriebnahme gemäß Kapi
tel Inbetriebnahme" durch
führen (immer gegen belüf
tete Kammer fahren) /
Linearmodul auf Störungen
überprüfen (siehe Bedie
nungsanleitungHMPL−...)
Bild15

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch 11
9 Technische Daten
Typ HMPL−12−...−
KP−...
HMPL−16−...−
KP−...
HMPL−20−...−
KP−...
Bauart federbelastetes Klemmprofil
Einbaulage am Linearmodul HMPL−...
Medium gefilterte, geölte oder ungeölte Druckluft
(Filterfeinheit min. 40 µm)
Steuerdruckbereich mindestens 4 bis max. 8 bar
Umgebungsbedingung öl− und fettfreie Klemmstange
Zul. Temperaturbereich 0 °C ... max. + 60 °C
Max. statische Haltekraft 100 N
Max. Zusatzmasse:
 vertikal (Vorzugsrichtung)
 horizontal
1 kg
2 kg
2,5 kg
5 kg
5 kg
10 kg
Werkstoffe Gehäuse: Al
Klemmbacken: Messing
Klemmstange: St
Klemmkolben: POM
Lager: Sinterbronze
Dichtungen: NBR
Abstreifer: PUR
Feder: Federstahl
O−Ring FPM
Ca. Gewicht [kg] 0,25 ... 0,27 0,27 ... 0,29 0,27 ... 0,3
Bild16

HMPL−...−KP
Festo HMPL−...−KP 0501a Deutsch
12

HMPL−...−KP
Festo HMPL−...−KP 0501a English 13
Clamping unit type HMPL−...−KPEnglish
1 Operating parts and connections
123
4
5
1Flange with through hole for fastening to the front plate of the linear module type HMPL−...
2Clampingrod
3Housing with through holes for fastening to the basic profile of the linear module
type HMPL−....
4Compressed air connection with screw connector
5Clamping cartridge for manual operation
Fig.1

HMPL−...−KP
Festo HMPL−...−KP 0501a English
14
2 Method of operation and use
The clamping unit type HMPL−...−KP blocks
the clamping rod 2 by means of a frictional
connection. The clamping rod is connected
rigidly to the piston rod of the linear module.
A spring in the clamping unit presses two
clamping jaws apart. When the claming jaws
open, they are tilted against the clamping rod.
When the compressed air connection 4is
pressurized, the clamping jaws are positioned
in relation to the clamping rod so that the
piston rod of the linear module can move
freely. The clamp can be loosened by manual
operation 5.
The clamping unit type HMPL−...−KP is designed for holding the piston rod of a
Festo linear module type HMPL−... , which should preferably be placed in a vertical
position. Clamping the HMPL−...−KP when the piston rod is moving (braking) is not
permitted.
Use of the HMPL−...−KP when there is a sudden drop in pressure in the complete
system is only permitted if the functioning is checked afterwards (see Oper
ation").
With the exception of a sudden drop in pres
sure, clamping may only be carried out in the
end positions of the linear module (e.g. when
the end position has been reached). This is
referred to in the following as the park posi
tion.
The clamped piston rod resting in a park posi
tion may be pressurized only in chamber Kh
on the stroke side (see Fig. 3).
This is to prevent the piston striking against
an unpressurized chamber when clamping is
released.
Key:
Kh− Chamber on stroke side
h − Direction of stroke
Fig.2
Fig.3
Ó
Ó
Ó
Ó
Ó
Ó
K
K
h
h
h
h

HMPL−...−KP
Festo HMPL−...−KP 0501a English 15
3 Conditions of use
Please note
The HMPL−...−KP may be damaged if its
speed is braked.
SMake sure that the following specifica
tions are observed in the case of cyclic
clamping:
 Clamping is loosened only in the
end positions of the linear module.
 The clamping unit is pressurized and
exhausted only when the piston rod is
standing completely still.
 There are no dynamic forces.
Please note
Incorrect handling can lead to malfunctioning.
SFollow the operating instructions for the linear module type HMPL−..." for
correct and safe use of the product.
The technical specifications of clamping unit type HMPL−...−KP may limit the
specifications in the operating instructions for linear module type HMPL−... .
4 Fitting
Fitting mechanical components
Please note
Deformed components may cause a functional failure.
SMake sure that there are no transverse forces on the housing 3or on the
clamping rod 2of the HMPL−...−KP.
Fig.4

HMPL−...−KP
Festo HMPL−...−KP 0501a English
16
Fitting the clamping unit
SCarry out the following steps:
1. Exhaust the HMPL−... and if necessary dismantle it.
2. Place the piston rod of the HMPL−... by hand in the extended end position.
3. Place the flange 1and the housing 3
together with the centring sleeves pro
vided on the HMPL−... .
In order to move the clamping rod, you
must press the manual device 5on the
clamping unit.
4. Tighten the fastening screw in the hole of
the flange. The tightening torques are
shown in Fig. 6.
Component Housing 3Flange 1
Tighteningtorque 5.9 Nm 5.9 Nm
Fasteningposition On the basic profile of the
HMPL−...
Front plate
Mountingcombination Fitting to the fastening plate
Fitting to a second HMPL−...
using the screws provided
(M5 x 45)
Number of fastening
screws (M5x55 DIN 912;
in some cases supplied)
Min. 2 1
Screw−in depth L Max. 38 mm
Fig.6
Fig.5
5
3
1

HMPL−...−KP
Festo HMPL−...−KP 0501a English 17
5. Fasten the linear module with the clamp
ing unit using one of the following
methods:
 Fitting to linear module HMPL−... using
the screws provided (M5 x 45)
 Fitting to linear module type
HMP−16/20−... using the screws pro
vided (M5 x 52)
 Fitting to linear module type
HMP−25/32−... using M5 x 55 screws
(not included)
 Fitting to the fastening plate.
The maximum screw−in depth L of the
clamping unit and linear module required
for mounting on a fastening plate is 38 mm.
SFasten with at least two screws in the
holes 3.
Fitting pneumatic components
SConnect the tubing to the screw con
nectors (PK−4) on the clamping unit.
Pneumatic control of the HMPL−...−KP:
SUse a common source of compressed air
for connecting the valves (e.g. connection
as in Fig.11 with CP.. valve terminal).
In this way, the clamping rod will be
clamped in the event of a drop in pres
sure.
Fig.7
HMPL−... HMP−...
Fig.8
ÓÓÓ
ÓÓÓ
ÓÓÓ
Fig.9 L
Fig.10
Ó
ÓÓ
Fig.11

HMPL−...−KP
Festo HMPL−...−KP 0501a English
18
5 Commissioning
SPlease refer to the chapter Commissioning" in the operating instructions for
linear module type HMPL−... .
Commissioning an individual unit
Definition
moveable mass = work load + fastening elements
Warning
There is a danger of fingers being
squashed.
SMake sure that:
 nobody can place his/her hand in the
path of the piston rod.
 there are no objects in the positioning
range of the HMPL−... .
Please note
The actuators will be considerably acceler
ated.
SMake sure that the linear module is pres
surized only in the park position when
clamping is released. Movement against
a non−pressurized chamber will create an
acceleration which can damage the lin
ear module.
Please note
The actuators may make sudden unexpected movements.
SAvoid exceeding the static retention force (see Technical specifications).
The clamped piston rod may move approx. 1...2 mm due to manufacturing
tolerances.
Fig.12
Ó
Ó
Ó
Ó
Fig.13
Kh
h
h
Kh

HMPL−...−KP
Festo HMPL−...−KP 0501a English 19
Positioning the linear module
SExhaust the linear module.
1. Push the piston rod by hand into the de
fined park position (e. g. the end posi
tion).
You must press the manual device on the
clamping unit at the same time.
2. Pressurize this park position of the linear
module and then the clamping unit.
3. Complete commissioning in accordance
with the operating instructions for linear
module type HMPL−... .
6 Operation
In the event of a sudden drop in pressure
SCheck the operation of the HMPL−...−KP−... without work load as follows:
 Exhaust the linear module type HMPL−...
 Exhaust the clamping unit
 Push the piston rod by hand into a park position (press the manual device
at the same time)
 Pressurize the park position on the HMPL−...
 Pressurize the linear module in the direction of the stroke.
The piston rod may move max. 1 ... 2 mm.
 Exhaust the linear module
Moving the linear module out of a park position
SAt the same time pressurize the compressed air connection of the park posi
tion on the linear module and the clamping unit.
Clamping the piston rod whilst moving
1. Pressurize the compressed air connection of the park position on the linear
module.
2. Exhaust the clamping unit and then the linear module.
If the work load mass is modified
SCompare the permitted loads with your application.
ÓÓ
ÓÓ
ÓÓ
Fig.14

HMPL−...−KP
Festo HMPL−...−KP 0501a English
20
7 Dismantling and repairs
Dismantling
Please note
The actuators may make sudden unexpected movements.
SMake sure that the linear module and the clamping unit are exhausted.
If required:
SMake use of the opportunity to have your HMPL−...−KP overhauled by our re
pair service.
The clamping unit does not usually require maintenance.
8 Eliminating faults
Fault Possible cause Remedy
Piston rod moves in spite of
clamping unit being ex
Mass too large Reduce the mass
clamping unit being ex
hausted Dirt on the clamping
rod
Clean the clamping rod if it is
dirty
Incorrect control Check the pneumatic control
Clamping unit defec
tive
Return the HMPL−...−KP to
Festo
Piston rod clamped despite
clamping unit being pressur
ized
Pressure at the clamp
ing unit too low
Pressurize the clamping unit
with the same pressure as the
linear module (at least 4 bar)
When the clamping unit is
pressurized, the linear mod
ule moves at high speed into
the end position
Linear module strikes
against a non−pressur
ized chamber
Carry out commissioning in
accordance with the chapter
Commissioning"(always
strikesanon−pressurized
chamber) /
Check linear module for
faults (see operating instruc
tions for the HMPL−...)
Fig.15
