Festo VNIA-01-ZR Series Parts list manual

Kurz−
beschreibung
Ventilinsel
(Typ 14) mit
Einzelanschluss
Brief description
Valveterminal
(type 14) with
individual
connector
Type:
 VNIA−01−ZR...
 VDMA−01/02...
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
679 017
0403a
Ventilinsel Typ 14
Valveterminal type 14

Festo VNIA−01/02−ZR.. 0403a2
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 45. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 59. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 73. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition: 0403a
Original: de
© (Festo AG&Co. KG, D73726 Esslingen, Germany, 2004)
Internet: http://www.festo.com
E−Mail: [e-mail]

Festo VNIA−01/02−ZR.. 0403a Deutsch 3
1 BenutzerhinweiseDeutsch
Die Ventilinsel Typ 14 ist ausschließlich zur Steuerung
pneumatischer Aktuatoren bestimmt. Bei Anschluss han
delsüblicher Zusatzkomponenten, wie Aktoren sind die
angegebenen Grenzwerte für Drücke, Temperaturen, elek
trische Daten, Drehmomente usw. einzuhalten. Beachten
Sie die Vorschriften der Berufsgenossenschaften, des TÜV,
die VDE− oder entsprechende nationale Bestimmungen.
Die Ventilinsel darf nur vom Fachpersonal installiert
werden.
Warnung
SSchalten Sie vor Installations− oder Wartungsarbeiten
die Spannungsversorgung der Ventilmagnetspulen
und die Druckluftversorgung aus.
Hinweis
Nehmen Sie nur eine komplett montierte und elektrisch
verdrahtete Ventilinsel in Betrieb.
Vorsicht
Die Komponenten der Ventilinsel enthalten elektrosta
tisch gefährdete Bauteile. Berühren der Kontaktflächen
an Steckverbindungen und Missachtung der Handha
bungsvorschriften für elektrostatisch gefährdete Bau
teile kann die Komponenten zerstören.

Festo VNIA−01/02−ZR.. 0403a Deutsch4

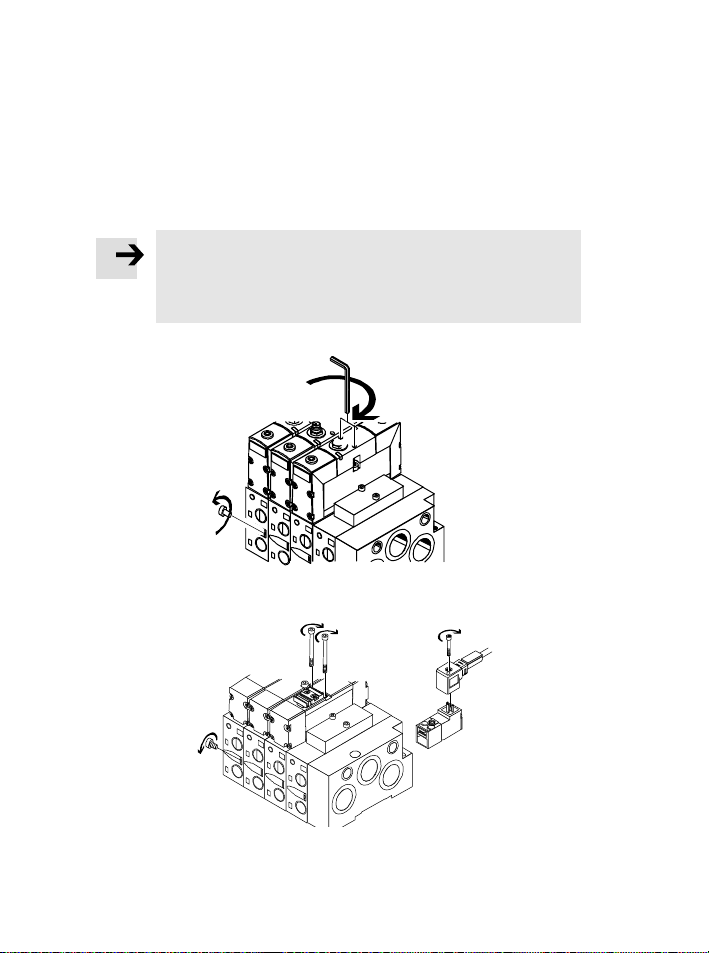

2 Ventilmontage
2.1 Mechanisch
Hinweis
Unebene Oberflächen führen zur Leckage an der
Ventilinsel.
SStellen Sie sicher, dass die Ventilinsel auf einer ebe
nen Fläche montiert wird (z.B. auf einer Stahlplatte).
Zulässige Anzugsdrehmomente Ventiltyp VNIA...:
Schlüsselweite:
VNIA01:
SW3; 1,0 Nm ±10 %
VNIA02:
SW2,5; 0,5 Nm ±10 %
Schlüsselweite:
NAW..: SW3;
2,0 Nm +25 %
Zulässige Anzugsdrehmomente VDMA−Ventiltyp MN2H...
und JMN2H...:
VDMA01: 0,4 Nm
VDMA02: 0,6 Nm KMEB: 0,5 Nm
2,0 Nm +25 %

Festo VNIA−01/02−ZR.. 0403a Deutsch 5

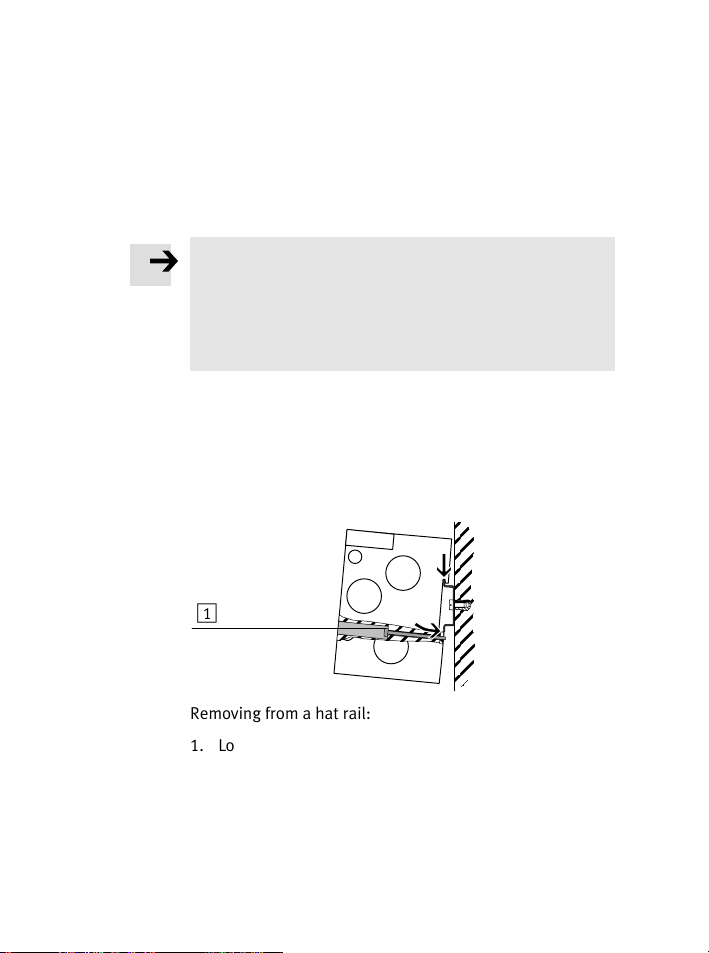

Montage an einer Hutschiene:
Hinweis
Vermeiden Sie dynamische Belastungen bei Verwen
dung der Hutschienenmontage. Andernfalls kann sich
die Ventilinsel von der Hutschiene lösen.
Bei geringen dynamischen Belastungen ist eine Hut
schienenbefestigung nur nach Einzelprüfung möglich.
1. Ventilinsel an der Hutschiene einhängen.
2. Ventilinsel auf Hutschiene schwenken (Klemmstück
horizontal zur Hutschiene).
3. Sicherungsschraube 1eindrehen (Klemmstück
vertikal zur Hutschiene) und anziehen.
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÕÕ
ÔÔÔÔ
ÔÔÔÔ
ÔÔÔÔÔ
Î
1
Demontage von einer Hutschiene:
1. Sicherungsschraube 1lösen und ausdrehen
(Klemmstück horizontal zur Hutschiene).
2. Ventilinsel von der Hutschiene abheben.

Festo VNIA−01/02−ZR.. 0403a Deutsch6
2.2 Pneumatisch
Ventilplatten Typ VNIA−...:
Hinweis
Verwenden Sie bei Ventilinseln mit S−Ventilen (Ventile
die mit externer Steuerhilfsluft vorgesteuert werden
müssen) zum Einspeisen der Steuerhilfsluft nur den
Anschluss 14 an einer Endplatte und beim Einsatz des
Adapterblocks NZV... an beiden Endplatten.
Die Vorsteuerabluft wird bei diesen Ventilen in der
Standardausführung ungefasst abgeführt. Wenn Sie die
Vorsteuerabluft gefasst oder mit Schalldämpfer über
Anschluss 12 abführen wollen, müssen Sie die Dichtungen
zwischen den Ventilplatten und den Anschlussblöcken
wenden (siehe Bild):

Festo VNIA−01/02−ZR.. 0403a Deutsch 7
Ventilplatten Typ MN2H... und JMN2H...:
Hinweis
Verschlossene oder mit Druck beaufschlagte Abluft−
kanäle führen zu Fehlfunktionen der Ventile.
SStellen Sie sicher, dass der pneumatische Anschluss
12 der Ventilinsel nicht verschlossen und nicht mit
Druck beaufschlagt wird. Er dient als Sammelleitung
für die Vorsteuerentlüftung und kann gefasst abge
führt oder mit einem Schalldämpfer versehen wer
den.
1Anschluss 14
Belüftung der
Vorsteuerung mit
externer
Steuerhilfsluft
2Anschluss 12
Entlüftung der
Vorsteuerung
1
2

Festo VNIA−01/02−ZR.. 0403a Deutsch8
2.3 Elektrisch
Warnung
Bei Einsatz von Ventilen mit DC 12 V oder DC 24 V
Ansteuerspannung:
SVerwenden Sie nur Netzteile, die eine sichere elektri
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations
festigkeit gewährleistet (Protected Extra−Low Vol
tage, PELV, siehe nebenstehendes Zeichen). Schalt
netzteile sind zulässig, wenn sie die sichere Trennung
im Sinne der EN 60950/VDE 0805 gewährleisten.
Durch die Verwendung von PELV−Netzteilen wird der
Schutz gegen elektrischen Schlag (Schutz gegen direktes
und indirektes Berühren) nach Maßgabe der EN 60204−1/
IEC 204 sichergestellt. Für die Versorgung von PELV−Netzen
sind Sicherheitstransformatoren mit oben stehender Kenn
zeichnung zu verwenden. Die Erdung der Ventilinsel erfolgt
zur Sicherstellung der Funktion (EMV).
Warnung
Der Mischbetrieb von Ventilen mit unterschiedlicher
Ansteuerspannung ist nicht zulässig:
SStellen Sie sicher, dass auf einer Ventilinsel nur
Ventiltypen mit der gleichen Ansteuerspannung
verwendet werden.
Bei Einsatz der Ventilvarianten mit AC 110 V oder
AC230 V Ansteuerspannung:
SStellen Sie sicher, dass der Erdungsanschluss der
Vorsteuermagnete mit Schutzerde verbunden ist.

Festo VNIA−01/02−ZR.. 0403a Deutsch 9
Die Ventilinsel Typ 14 kann mit folgenden Ventiltypen
bestückt werden:
Ventiltyp Art des elektr. Anschlusses Spannungs
versorgung
VNIA−01... Die Magnetspulen des Ventils
werden über einen Anschluss
versorgt
 Zentralanschluss auf dem
Ventil
 4−polig (M8) bzw.
3−polig(M12)
DC 24 V
MN2H... und
JMN2H...
Jede Magnetspule wird separat
angeschlossen
 Einzelanschluss auf der
Magnetspule
 3−polig
DC 24 V
Sonderspan−
nungen:
DC 12 V/AC 24 V,
AC 110 V oder
AC230 V
Hinweis
Verwenden Sie zum Anschluss der Ventilinsel Kabel aus
dem Zubehör von Festo. Dann ist die Schutzart IP65
sichergestellt.
Verwenden Sie eine einheitliche Art der Ansteuerung.
Vorzugsweise alle Steuersignale plusschaltend (1−schal
tend), andernfalls alle Steuersignale minusschaltend
(0−schaltend).

Festo VNIA−01/02−ZR.. 0403a Deutsch10

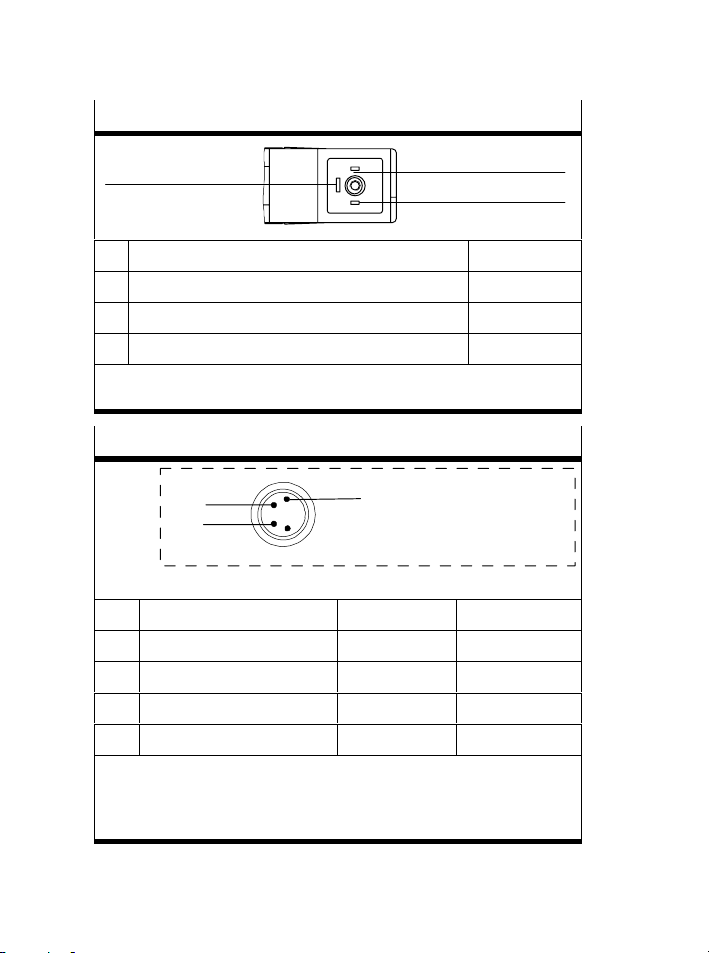

Einzelanschluss (3−polig)
1
2
3
Bemerkung 1) Aderfarbe 2)
1Anschluss−PinSpannungsversorgung BK
2Anschluss−PinSpannungsversorgung BK
3Anschluss−Pin Schutzerde YE/GN
1) Anschlussbelegung nach DIN EN 175301−803
2) Bei Verwendung der Dose mit Kabel laut Zubehör von Festo
M8−Zentralanschluss (4−polig)
3
2 *)
*) Bei Ventilen mit nur einer Vorsteuermagnetspule ist Pin 2 ungenutzt
4
Pin Elektrischer Anschluss Aderfarbe 1) Bemerkung
  BN 
2 Signal Spule 12 WH Magnetspule 12
3 com BU 0 V bzw 24 V 2)
4 Signal Spule 14 BK Magnetspule 14
1) Bei Verwendung der Dose mit Kabel laut Zubehör von Festo.
Bezeichnung der Aderfarben nach DIN/IEC 757
2) 0 V bei plusschaltenden Steuersignalen; bei minusschaltenden
Steuersignalen 24 V anschließen.

Festo VNIA−01/02−ZR.. 0403a Deutsch 11
M12 Zentralanschluss (3−polig)
3
4
2 *)
*) Bei Ventilen mit nur einer Vorsteuermagnetspule ist Pin 2 ungenutzt
Pin Elektrischer Anschluss Aderfarbe 1) Bemerkung
  BN 
2 Signal Spule 12 WH Magnetspule 12
3 com BU 0 V bzw. 24 V 3)
4 Signal Spule 14 BK Magnetspule 14
  GY 2) 
1) Bei Verwendung der Dose mit Kabel laut Zubehör von Festo
2) Nur bei Dose mit Kabel Typ SIM−M12−5...
3) 0 V bei plusschaltenden Steuersignalen; bei minusschaltenden
Steuersignalen 24 V anschließen.

Festo VNIA−01/02−ZR.. 0403a Deutsch12

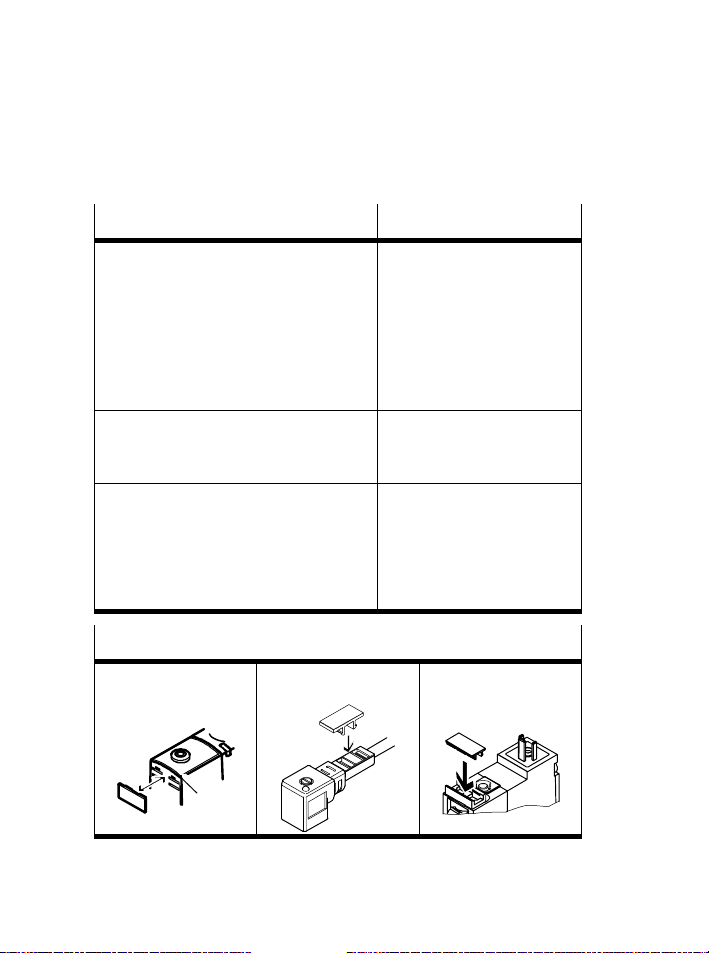

3 Zubehör
Zubehör Typ
Zentralstecker
 M8, Dose mit Kabel
 M12, Dose mit Kabel
 M12, Dose
Einzelanschluss
 Dose mit Kabel
SIM−M8−4...
SIM−M12−4... oder
SIM−M12−5...
FBSD−...
KMEB−1−...
KMEB−2−...
Abdeckplatte für Reserveplatz
Zwischenplatte
Verschlussscheibe
NDV−...−VDMA
NZV−01/02−VDMA
NSC−...−VDMA
Bezeichnungsschilder
 VNIA0102
 VDMA−01/02
 Träger für Bezeichnungsschild
VDMA...
HHB−Aufsatz (rastende HHB)
IBS 9x20
IBS 9x17
MN2H−BTZ−10X
AHB−MEB
Anbringen der Bezeichnungsschilder
Ventil VNIA... Dose KMEB−1−... Spule VDMA...

Festo VNIA−01/02−ZR.. 0403a Deutsch 13
4 Technische Daten
Allgemein
Abmessungen Siehe Katalog von Festo
Anzahl Ventilplätze Max. 16 Ventile
Zul. Temperaturbereiche
 Umgebungstemperatur
 Lagerung
− 5 ... + 50 °C
− 20 ... + 40 °C
Schutzart nach DIN 40050 IP65 (komplett montiert, mit
Anschlussdose und Kabel aus dem
Zubehör von Festo)
Werkstoffe LABS−frei, GD−AL, NBR, St
Schwingung und Schock
geprüft nach DIN/IEC 68/
EN60068
 Schwingung
 Schock
Typ VNIA...
Teil 2−6,
Schärfegrad 2
Teil 2−27,
Schärfegrad 2
Typ MN2H... ; JMN2H...
Teil 2−6,
Schärfegrad 1
Teil 2−27,
Schärfegrad 2
Elektromagnetische
Verträglichkeit
 Störaussendung
 Störfestigkeit
Geprüft nach EN 61000−6−4 (Industrie) 1)
Geprüft nach EN 61000−6−2 (Industrie)
1) Die Ventilinsel ist vorgesehen für den Einsatz im Industriebereich

Festo VNIA−01/02−ZR.. 0403a Deutsch14
Ventil Pneumatik Typ VNIA...
Ident. Code (I.C.) Versorgungsdrücke [bar] Größe 01 Größe 02
Betrieb mit interner Steuerhilfsluft:
K, N, H, M, F, J, D,
G, E, B
Betriebs−/Vorsteuer−
druck (1)
3 ... 8 −−−−
Betrieb mit externer Steuerhilfsluft:
M, F, J, D, G, E, B Betriebsdruck (1)
Vorsteuerdruck (14)
−0,9 ... 16
s. Diag.
−−−−
−−−−
1) K, N, H Betriebsdruck (1)
Vorsteuerdruck (14)
3 ... 10
s. Diag.
−−−−
−−−−
5/2−, 5/3−Wege−
ventile (I.C.: M, F, J,
D, G, E, B)
3/2−Wegeventile
(I.C.: K, N, H)
1) 2x3/2−Wegeventile

Festo VNIA−01/02−ZR.. 0403a Deutsch 15

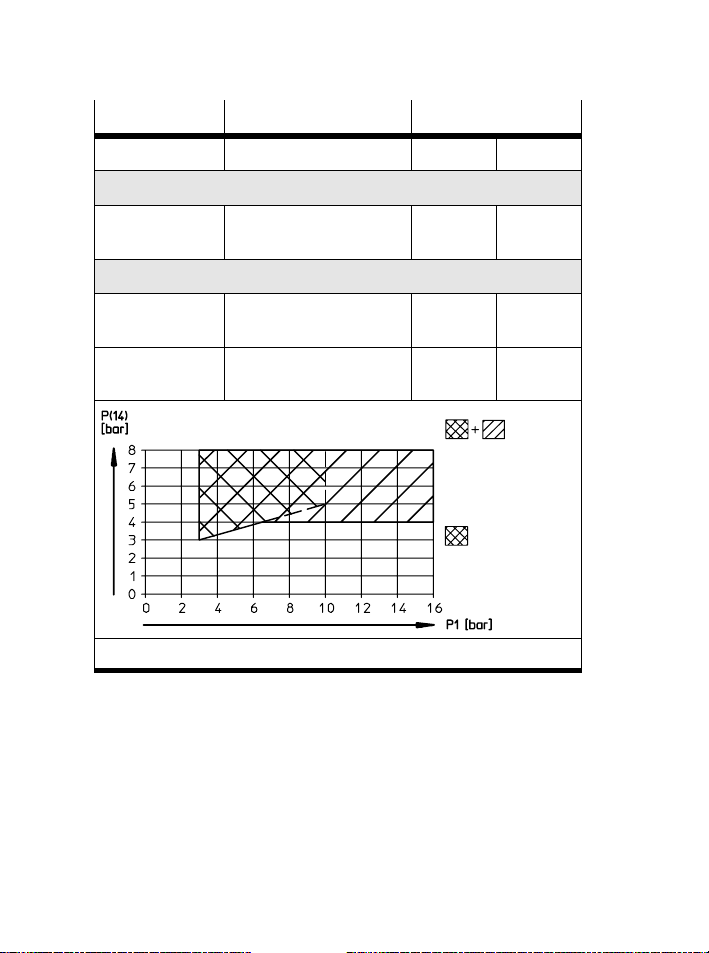

Ventil Pneumatik Typ MN2H...;
JMN2H...
Ident. Code Versorgungsdrücke [bar] Größe 01 Größe 02
Betrieb mit interner Steuerhilfsluft
K, N, H, M,
J, D
Betriebs−/Vorsteuerdruck (1) 2 ... 10 2 ... 10
F, G, E, B Betriebs−/Vorsteuerdruck (1) 3 ... 10 3 ... 10
Betrieb mit externer Steuerhilfsluft
M, J, D Betriebsdruck (1)
Vorsteuerdruck (14)
−0,9 ... 16
2 ... 10
−0,9 ... 10
2 ... 10
F, G, E, B Betriebsdruck (1)
Vorsteuerdruck (14)
−0,9 ... 16
3 ... 10
−0,9 ... 10
3 ... 10
1) K, N, H Betriebsdruck (1)
Vorsteuerdruck (14): s. Diag.
+0,9 ... 10 1,3 ... 10
MN2H−2x3G−02−S
MN2H−2x3O−02−S
MN2H−2x3O−G−02−S
MN2H−2x3G−01−S
MN2H−2x3O−01−S
MN2H−2x3O−G−01−S
1) 2x3/2−Wegeventile

Festo VNIA−01/02−ZR.. 0403a Deutsch16
Elektrik
Betriebsspannung 1)
Zentralanschluss
 Nennwert
Einzelanschluss
 Nennwert (Toleranz)
 Sonderspannungen2)
(Toleranz)
Ventiltypen VNIA...
DC24 V (Toleranz ±10 %)
Ventiltyp MN2H... und JMN2H...
DC24 V (+10/−15 %)
 Bei Ventilen Typ ...−12DCA:
DC 12 V (+10/−15 %) und
AC 24 V (+10/−15 %)
 Bei Ventilen Typ ...−110AC 3):
AC 110 V (±10 %)
 Bei Ventilen Typ ...−230AC 3):
AC 230 V (+10/−15 %)
Leistungsaufnahme pro Spule
Zentralanschluss
 Hochstromphase
 Haltestromphase
 Ausschaltzeit 4)
 Flankensteilheit 4)
DC 24 V (VentiltypenVNIA...)
2,55 W
1,0 W
Min. 3,4 ms
Min. 0,4 V/ms (Mindestanforderung an die
Stromversorgung)
Einzelanschluss Ventiltyp MN2H... und JMN2H...
 Nennleistung d. Spule
DC 12 V
DC 24 V
1,5 W
AC 24 V
3 VA
AC 110 V
3 VA
AC 230 V
3 VA
1) Nennwert, verpolungssicher (zul. Toleranz)
2) Die Verwendung der M8− und M12−Zentralstecker ist für diese
Spannungsbereichenicht zulässig.
3) Bei Ansteuerspannungen von AC 110 V oder AC 230 V muss der
Schutzleiter am Amschluss zwingendmit Schutzerde verbunden
werden.
4) Zum Erreichen der Hochstromphase

Festo VNIA−01/02−ZR.. 0403a English 17
1 User instructionsEnglish
The valve terminal type 14 is intended exclusively for con
trolling pneumatic actuators. When used together with
commercially available components, such as actuators, the
specified limits for pressures, temperatures, electrical
data, torques etc. must be observed. National and local
safety regulations must also be observed.
The valve terminal may only be fitted by trained personnel.
Warning
SBefore carrying out installation and/or maintenance
work, switch off the power supply for the valve sole
noid coils and the compressed air supply.
Please note
Commission only a valve terminal which is completely
fitted and electrically wired.
Caution
The components of the valve terminal contain electros
tatically sensitive components. The components will be
damaged if you touch the contact surfaces of the plug
connectors and if you do not observe the regulations
for handling electrostatically sensitive components.

Festo VNIA−01/02−ZR.. 0403a English18
2 Fitting the valve
2.1 Fitting mechanical components
Please note
Uneven surfaces result in leakage of the valve terminal.
SMake sure that the valve terminal is fitted on an even
surface (on a steel plate, for example).
Permissible tightening toques for valve type: VNIA...:
Width across flats:
VNIA01:
SW3; 1.0 Nm ±10 %
VNIA01:
SW2.5; 0.5 Nm ±10 %
Width across flats:
NAW..: SW3;
2.0 Nm +25 %
Permissible tightening toques for VDMA valve type:
MN2H... and JMN2H...:
VDMA01: 0.4 Nm
VDMA02: 0.6 Nm
KMEB: 0.5 Nm
2.0 Nm +25 %

Festo VNIA−01/02−ZR.. 0403a English 19
Fitting onto a hat rail:
Please note
Avoid dynamic loading when using hat rail fitting.
Otherwise the valve terminal can loosen from the hat
rail.
For light dynamic loads, hat rail fastening is only
possible after being individually checked.
1. Hang the valve terminal on the hat rail.
2. Swing onto the hat rail (clamping element horizontal
tothe hat rail).
3. Screw in the locking screw 1(clamping element
vertical to the hat rail) and tighten it.
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÔÔ
ÕÕ
ÔÔÔÔ
ÔÔÔÔ
ÔÔÔÔÔ
Î
1
Removing from a hat rail:
1. Loosen the locking screw 1and unscrew it
(clamping element horizontal to the hat rail).
2. Lift up the valve terminal from the hat rail.

Festo VNIA−01/02−ZR.. 0403a English20
2.2 Fitting pneumatic components
Valve terminal type VNIA−...
Please note
For valve terminals with S valves (valves which must be
piloted with external auxiliary pilot air), use only con
nection 14 to feed the auxiliary pilot air to an end plate
and to both end plates when using the NZV... adapter
block.
The pilot exhaust is individually vented for these valves in
the standard design. If you want to vent the pilot exhaust
in common ducts or with silencers via connection 12, you
must turn the seals between the valve terminals and the
connection blocks (see illustration):
