Flash Cover MN010 User manual

Importante
• Lave a capota marítima somente com água e sabão neutro, evite produtos
químicos. Eles comprometem a resistência da costura e mancham o vinil.
• Proprietário: Solicite ao instalador instruções de uso e manuseio. Usada
corretamente, prolongará a vida útil de sua capota.
Installation Manual Tonneau Cover
Manual de Instalación Capota Marítima
Important
• Owner: ask the installer for using and handling instructions. Correctly using will expand your
cover lifespan.
• Wash the cover using only water and mild soap, avoiding chemical products. They
compromise the sewing resistance and stain the vinyl.
Importante
• Proprietário: Solicita al instalador instrucciones de uso y manuseo. Usada correctamente,
prolongará la vida útil de su capota.
• Lava la capota marítima solamente con água y jabón neutro, evita productos químicos. Ellos
comprometen la resisténcia de la costura y manchan el vinilo.
MN010
Necessary Tools | Heramientas necesárias
Cód.
DESCRIPTION
| DESCRIPCIÓN
Cód.
DESCRIPTION
| DESCRIPCIÓN
Chave Allen nº5
Allen Key nº5
Llave Allen nº5
Chave Philips
Llave Philips
Phillips Key
Chave Torx nº25
Llave Torx nº25
Torx Key nº25
DESCRIÇÃO
ITEM
Item
Iten
Qty.
Cant.
DESCRIPTION
| DESCRIPCIÓN
-B- 01
-D-
02
-H-
-J-
02
-C-
04
-E-
02
-I-
-K-
-F-
02
-G- 04
02
02
02
-A- 01
-L-
-N-
04
02
-M-
02
TREK CORNER | CANTONERAS DEL TREK
ROD BRACKET | SOPORTES DE VARILLA DELANTERA
FRONT FASTENING PARTS | PIEZAS DE FIJACIÓN DELANTERA
SIDE FASTENING PARTS WITHOUT HOOK | PIEZAS DE FIJACIÓN LATERAL SIN GANCHO
TENSIONS BAR | BARRA DE TENSORES
M5X25 PAN SCREWS | TORNILLOS M5X25 PAN
ALUMINUM PROFILES (SIDE BAR) | PERFILES DE ALUMINIO (BARRA LATERAL)
M6X16 SCREWS | TORNILLOS M6X16
FRONT CORNER | CANTONERAS DELANTERAS
SPONGE RUBBER | GOMA ESPONJOSA
VARÕES TENSORES
CANTONEIRAS DO TREK
PARAFUSOS M5X25 PAN
PEÇAS DE FIXAÇÃO LATERAL SEM GANCHO
PARAFUSOS M6X16
PEÇAS DE JUNÇÃO LATERAL
SUPORTES DO VARÃO
PERFIL DE ALUMÍNIO ( BARRA DIANTEIRA)
PEÇAS DE FIXAÇÃO DIANTEIRA
PERFIS DE ALUMÍNIO ( BARRA LATERAL)
PEÇAS DE FIXAÇÃO LATERAL COM GANCHO
-O-
-P-
SUPORTES DO TREK
-Q-
CANTONEIRAS DIANTEIRA
BORRACHA ESPONJOSA
01
PONTEIRAS ABAULADA
02
PARAFUSOS M6X30
02 M6X30 SCREWS | TORNILLOS M6X30
C A P O T A S M A R Í T I M A S
ISO 9001
BUREAU VERITAS
Certification
/ashcoverocial
01

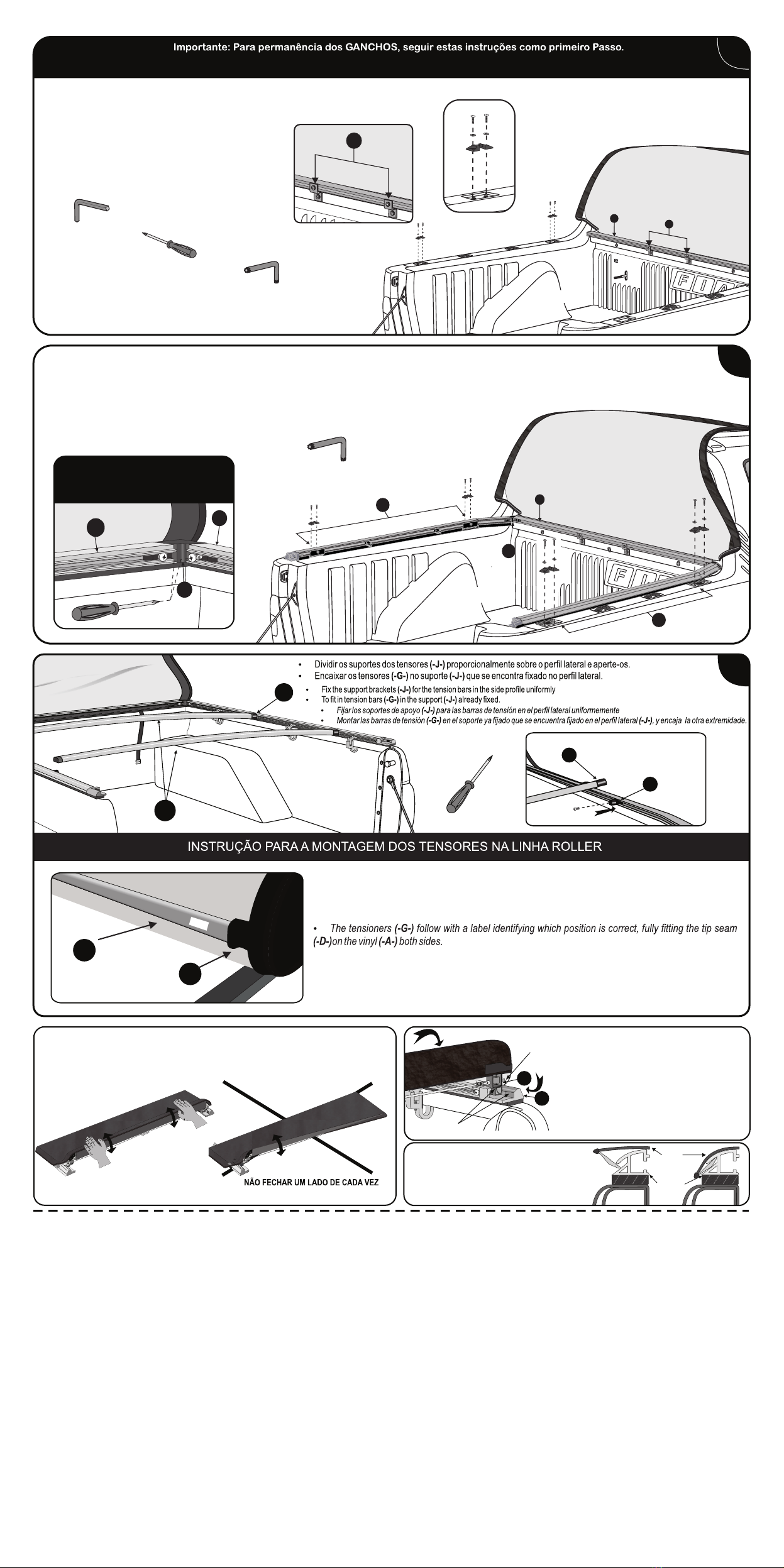

• Introduzir a peça -F- no bolso da lona conforme a figura 1, fixar a peça -F- no perfil
dianteiro -B- e colar a ponta da borracha esponjosa -O- na peça de junção -F-
conforme a figura 2.
• Con la pieza de fijación -F- en las manos, debemos introducirla por dentro del bolsillo
de la lona como se muestra en la figura 1.
Atornillar la pieza -F- junto al perfil delantero -B-. Unir la punta de la goma esponja -O-
en la pieza de unión -F- como se muestra en la figura 2.
• Insert the part -F- inside the pocket of the canvas as show in figure 1, then screw the
part -F- next to the front profile -B-. We must attach the end of sponge rubber on the
fixing part as show in figure 2.
Chave Allen nº5
Allen Key nº5
Llave Allen nº5
O
B
F
2
F
1
A
B
02
• Retirar todos os ganchos da borda e remover o estepe.
• Remover os 2 parafusos centrais da cabine que prendem o protetor de caçamba.
• Retirar todos los ganchos de amarre del contenedor de la camioneta y el neumático de estepa.
• Quitar los 2 tonillos centrales de la cabina que sujeton el protector de cucharon.
• Remove the two central screws of the cabin that hold the bed liner.
• Remove all of the hooks from the border cargo box and the spare tire.
Chave Torx nº25
Llave Torx nº25
Torx key nº25
• Para fixação do perfil dianteiro -B-, utilizar peça de fixação -H-, e os
parafusos -E- que seguem no kit.
Chave Philips
Llave Philips
Phillips Screwdriver
• Para la fijación del perfil delantero -B-, utilice pieza de fijación -H-, y los tornillos -E- que siguen en el kit.
• For fixing the front profile -B-, use the fixing part -H- and the -E- screws that acompany the kit.
06
H
E
B
Chave Allen nº5
Allen Spanner nº5
llave Allen nº5
05
Strada
F
I
A
T
J
• Posicionar o Perfil Lateral -J-, nas peças de fixação já instaladas.
Parafusar a barra lateral utilizando os parafusos M6x16.
Chave Allen nº5
Spanner key nº5
llave Allen nº5
• Hacer el posicionamiento de la barra lateral -J- en el borde del contenedor alineando y fijar la barra
utilizando el tornillo M6x16.
• Make positioning of the side bar -J- on the border of the bed wall by aligning and fixing the bar using
the M6x16 screw.
03
01 02 03 04
K
I
• Fixar os suportes -I- responsáveis pela fixação das laterais
com parafuso -K- que acompanha o Kit.
• Fix the brackets -I- responsible for fixing the sides with the screws -K-
• Fijar los suportes -I- responsables por el fijación de las barras laterales con
tornillos -K- que acompaña al Kit.
Chave Allen nº5
Allen Key nº5
Llave Allen nº5
TRASEIRA
Rear | Trasera
04
F
B
Q
01 02 03 04
J
Chave Allen nº5
Allen Spanner nº5
llave Allen nº5
• Alinhar o furo da barra lateral com o segundo furo do gancho nº 04,
fixar a barra utilizando parafuso -Q- que acompanha o kit.
• Alinear el agujero de la barra lateral con el segundo
agujero del gancho nº 04, fijar la barra utilizando el
tornillo -Q- que acompaña al kit.
• Align the sidebar hole with the second hook hole
n.04, secure the bar using the screws -Q- that
comes with the kit.
• Unir a barra dianteira -B- com a barra lateral -J- com a
peça -F- apertando os parafusos.
• Unir la barra delantera -B- y la barra lateral -J- con la pieza -F- apretando
los tornillos
• Join the front profile -B- with the side profile -J- with the part -F- pressing the
screws.

Lubrificar os pinos
e mantê-los lubrificados
• Encaixar o Baguete existente na lona -A- nos
perfis de alumínio -B-.
• Encaixar corretamente o Conjunto do Trek e pressionar
suavemente as duas extremidades até o seu travamento.
• Fechar de forma simultânea as duas extremidades da capota.
• Verificar se o conjunto de trek está encaixado corretamente.
ERRADO
Encaje el perfil plástico existente en la lona -A- en los perfiles de aluminio -B-.
• Para cerrar, encaja correctamente el Conjunto del Trek y presiona
suavemente las dos extremidades hasta su trabamiento.
Mal
Aceitar los pinos y
mantenerlos aceitados.
Attach the existing plastic profile to the canvas -A- in the aluminum profiles -B-.
• To close, correctly attach the Trek Set and softly press both edges until they lock.
Wrong
DO NOT CLOSE ONE SIDE AT A TIME.
NO CERRAR UN LADO DE CADA VEZ.
Lubricate the pins and
keep them lubricated.
Compruebe que el conjunto de trek está correctamente acoplado.
Cerrar de forma simultánea los dos extremos de la lona marinera.
Check that the trek set is properly seated.
Simultaneously close the two ends of the tonneau cover.
K
M
Conjunto de Trek
| Conjunto de Trek
Set Trek
LONA
CANVAS
LONA
PERFIL
LATERAL
Lateral Profile
Perfil Lateral
J
G
08
J
G
G
D
Tensor traseiro
Barra tensora trasera
Rear tension bar
ŸOs tensores (-G-) seguem com uma etiqueta de identificação, para sua posição
correta, encaixe totalmente na ponteira do tensor (-D-) costurada na lona marítima (-A-)
em ambos os lados.
ŸLos tensores (-G-) siguen con una etiqueta identificando cuál es la posición correcta, encaje
totalmente en la punta (-D-) de la costura en la lona (-A-) ambos lados
Chave Philips
Llave Philips
Spanner Philips
09
• Instalar perfil dianteiro -B- utilizando peça de fixação -H-.
• Retirar os ganchos originais da caçamba do veículo, gancho nº 01 e nº 04.
Instalar el perfil delantero -B- utilizando la pieza de fijación -H-.
Retirar los ganchos originales del cucharon del vehículo, ganchos n.01 y n.04.
Install the front profile -B- using the fixing part -H-.
Remove the original hooks from cargo box, hooks n.01 and n.04.
H
Chave Allen nº5
Allen key nº5
llave Allen nº5
Chave Philips
Llave Philips
Phillips key
Chave Torx nº25
Chave Torx nº25
Torx key nº25
Importante: Para la permanencia de los GANCHOS, siga las instrucciones como primero.
Important: To keep the hooks follow these instructions as a first step.
B
01 02 03 04
F
H
B
07
08
• Encaixar o perfil lateral -J- na cantoneira dianteira -O-, e posicionar as peças de fixação lateral -L- na posição dos ganchos removidos, utilizando os parafusos
originais dos ganchos.
• Colocar el perfil lateral -J- en la cantonera delantera -O-, y colocar las piezas de fijación lateral -L- en la posición de los
ganchos removidos, utilizando los tornillos originales de los ganchos.
• Fit the side profile -J- to the front corner -O-, and position the side attachment parts -L- in the position of the hooks removed, using
the original hook screws.
B
01 02 03 04
F
B
L
L
M
Chave Torx nº25
Llave Torx nº25
Torx key nº25
BJ
M
Quando for com os ganchos
When to with hooks
Cuando estiver con los ganchos
LA GARANTÍA DE LAS LONAS MARÍTIMAS ES DADA AL PRIMER USUÁRIO EN EL PLAZO DE:
A GARANTIA DAS CAPOTAS MARÍTIMAS É DADA AO PRIMEIRO USUÁRIO NO PRAZO DE:
TONNEAU COVER WARRANTY IS GRANTED TO THE FIRST USER WITHIN:
ESTA GARANTIA É VÁLIDA QUANDO:
