Flash Cover MN023 User manual

01
B
ŸPressionar a peça (-F-) junto a
cabine até dar uma boa vedação, em
seguida dar aperto na mesma.
B
I
ŸApós introduzir a peça de fixação (-F-) no bolso da lona, parafusar no perfil dianteiro (-B-), e colar a borracha esponjosa do kit na peça de fixação (-F-).
ŸO primeiro passo para a instalação deste modelo de capota é a montagem da peça de fixação (-F-) na lona (-A-) conforme ilustração abaixo.
A
F
02
L
Utilizar Chave Torx nº20
Use Torx Spanner nº20
Uso llave Torx nº20
ŸRemover parafuso original (-E-) da posição 1 e 4 para os modelos com santo antonio e 1 e 5 para os modelos sem santo antonio, colocar peça de fixação
lateral (-L-) e fixa-la com os parafusos originais (-E-), posicionar os perfis laterais (-H-) e prende-los nas peças de fixação lateral (-L-) utilizando os parafusos (-M-
Utilizar chave Allen nº5
Use Allen Spanner nº5
Uso llave Allen nº5
03
ŸRemover parafuso original (-E-) da dianteira da pick up, posicionar perfil
dianteiro (-B-) e prende-lo utilizando arruela e o parafuso do kit M6x30 Philips .
Utilizar Chave Philips
Uso Llave Philips
Use Phillips Screwdriver
Utilizar Chave Torx nº30
Use Torx Spanner nº30
Uso llave Torx nº30
04
ŸParafusar a peça de junção dianteira (-F-), no
perfil lateral (-H-), utilizando os parafusos (-M-).
B
F
H
M
Utilizar chave Allen nº5
Use Allen Spanner nº5
Uso llave Allen nº5
B
Chave Torx nº30
Llave Torx nº30
Spanner Torx nº30
Chave Allen nº5
Allen Spanner nº5
llave Allen nº5
Chave Philips
Llave Philips
Phillips Screwdriver Chave Torx nº20
Llave Torx nº20
Spanner Torx nº20
• Proprietário: Solicite ao instalador instruções de uso e manuseio. Usada
corretamente, prolongará a vida útil de sua capota.
Importante
• Lave a capota marítima somente com água e sabão neutro, evite produtos
químicos. Eles comprometem a resistência da costura e mancham o vinil.
Manual de Instalación Capota Marítima
Important
• Owner: ask the installer for using and handling instructions. Correctly using will expand your
cover lifespan.
• Wash the cover using only water and mild soap, avoiding chemical products. They
compromise the sewing resistance and stain the vinyl.
• Proprietário: Solicita al instalador instrucciones de uso y manuseo. Usada correctamente,
prolongará la vida útil de su capota.
• Lava la capota marítima solamente con água y jabón neutro, evita productos químicos. Ellos
comprometen la resisténcia de la costura y manchan el vinilo.
Importante
-B-
-D-
-H- 02
-J-
02
-C-
02
-E-
-I-
02
-K-
-F-
-G-
01
-L-
04
-M-
02
-A- 01
TENSORES
TENSIONERS
DESCRIÇÃO
ITEM
Item
Iten
DESCRIPTION
| DESCRIPCIÓN
MN023
Tools Necessary |
Heramientas necesárias
Cód.
DESCRIPTION
| DESCRIPCIÓN
Cód.
DESCRIPTION
| DESCRIPCIÓN
192
193
205
206
Renault Oroch
Renault Oroch
Renault Oroch S/SA 2017
Renault Oroch S/SA Int. 2017
Installation Manual Tonneau Cover
08
02
FOAM RUBBER | ESPUMA DE GOMA
04
02
05
Na linha ROLLER os tensores seguem com uma etiqueta, identicando qual a posição correta de se encaixar na ponteira
do tensor que segue costurada na lona, a não utilização dos tensores ira ter como consequência a perda de garantia.
En línea ROLLER los tensores siguen con una etiqueta, identicando cual es la posición correcta en la puntera del tensor que sigue cosido en la lona, con no usar los tensores habrá como
consecuencia la perdida de garantía
In ROLLER line tensioners follow with a label identifying the right position to t into the turnbuckle tip that follows sewn on canvas, not using the tensioners will result in warrant loss.
C A P O T A S M A R Í T I M A S
ISO 9001
BUREAU VERITAS
Certification
/ashcoverocial

J
A
05
G
D
08
Utilizar Chave Philips
Uso Llave Philips
Use Phillips Screwdriver
E
ŸEncaixar a parte menor de baguete no perfil lateral
(-H-) próximo à dianteira, de forma que, após a capota
instalada, não será mais aberto.
BAGUETE MENOR
H

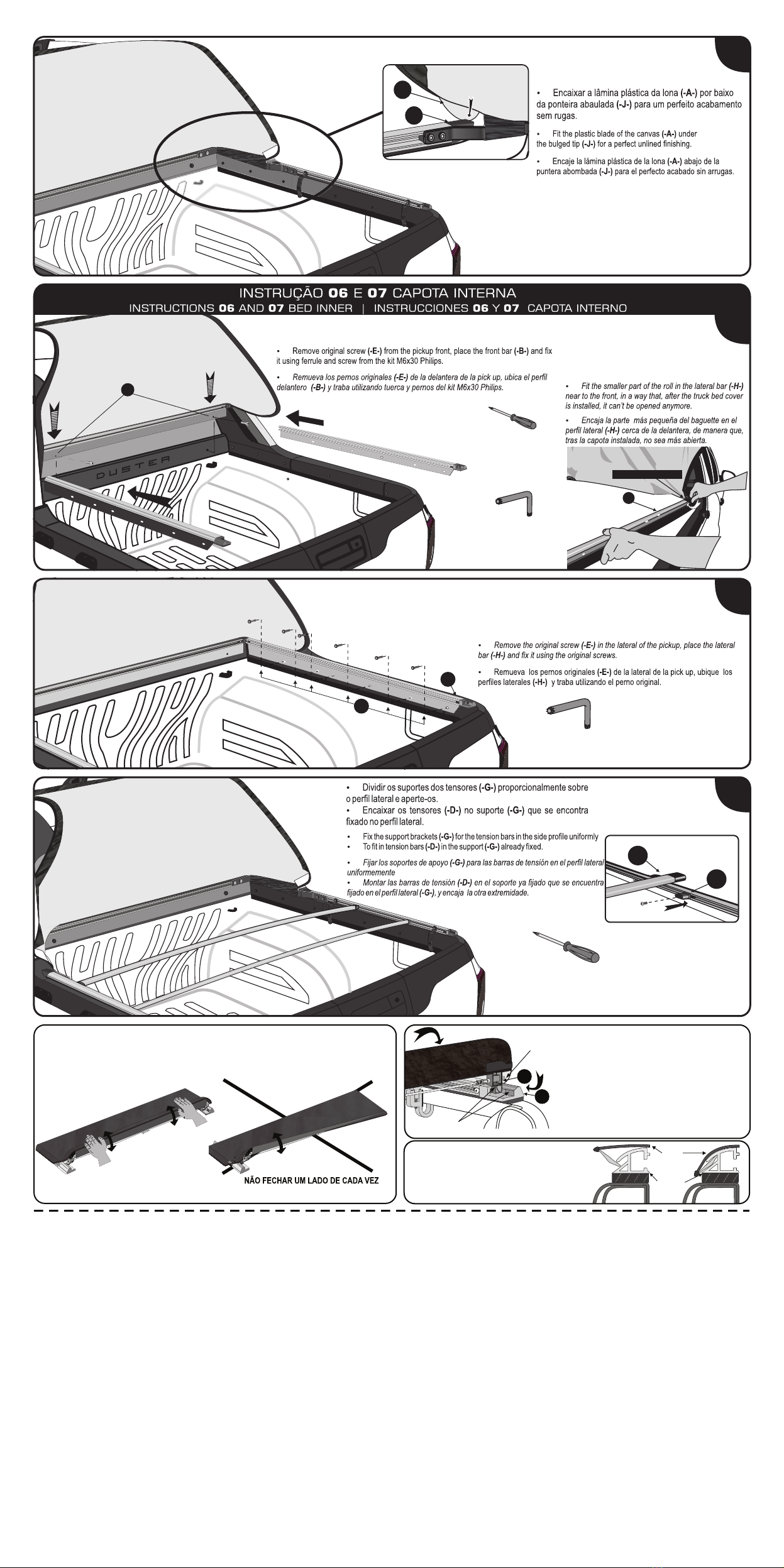

• Remover parafuso original (-E-) da dianteira da pick up, posicionar perfil
dianteiro (-B-) e prende-lo utilizando arruela e o parafuso do kit M6x30 Philips .
06
Utilizar Chave Philips
Uso Llave Philips
Use Phillips Screwdriver
Utilizar Chave Torx nº30
Use Torx Spanner nº30
Uso llave Torx nº30
07
ŸRemover parafuso original (-E-) da lateral da pick up, posicionar
perfil lateral (-H-) e prende-lo utilizando o parafuso original.
E
H
Utilizar Chave Torx nº20
Use Torx Spanner nº20
Uso llave Torx nº20
Lubrificar os pinos
e mantê-los lubrificados
• Encaixar o Baguete existente na lona -A- nos
perfis de alumínio -B-.
• Encaixar corretamente o Conjunto do Trek e pressionar
suavemente as duas extremidades até o seu travamento.
• Verificar se o conjunto de trek está encaixado corretamente.
• Fechar de forma simultânea as duas extremidades da capota.
ERRADO
Encaje el perfil plástico existente en la lona -A- en los perfiles de aluminio -B-.
• Para cerrar, encaja correctamente el Conjunto del Trek y presiona
suavemente las dos extremidades hasta su trabamiento.
Mal
Aceitar los pinos y
mantenerlos aceitados.
Attach the existing plastic profile to the canvas -A- in the aluminum profiles -B-.
• To close, correctly attach the Trek Set and softly press both edges until they lock.
Wrong
DO NOT CLOSE ONE SIDE AT A TIME.
NO CERRAR UN LADO DE CADA VEZ.
Lubricate the pins and
keep them lubricated.
Compruebe que el conjunto de trek está correctamente acoplado.
Cerrar de forma simultánea los dos extremos de la lona marinera.
Check that the trek set is properly seated.
Simultaneously close the two ends of the tonneau cover.
K
M
Conjunto de Trek
| Conjunto de Trek
Set Trek
LONA
CANVAS
LONA
PERFIL
LATERAL
Lateral Profile
Perfil Lateral
A GARANTIA DAS CAPOTAS MARÍTIMAS É DADA AO PRIMEIRO USUÁRIO NO PRAZO DE:
TONNEAU COVER WARRANTY IS GRANTED TO THE FIRST USER WITHIN:
LA GARANTÍA DE LAS LONAS MARÍTIMAS ES DADA AL PRIMER USUÁRIO EN EL PLAZO DE:
ESTA GARANTIA É VÁLIDA QUANDO:
a) O certificado estiver devidamente preenchido e no prazo estabelecido; b) A capota apresentar: defeitos de fabricação ou de matéria-prima mediante análise do Departamento Técnico, e ou não tenha sido submetida a reparos por terceiros;
c) Após análise da Flash Cover, se for identificado problema de fabricação ou de matéria-prima, reserva-se o direito de trocar, ou consertar apenas a parte ou componente específico do problema, sem direito de o consumidor exigir a substituição total
do produto; d) Não terá Garantia se o produto sofrer acidentes, se for alterada sua condição original ou usada de forma indevida (sem os tensores ou demais componentes) ou da montagem inadequada em desacordo com as especificações contidas
no Manual de Montagem; e) se houver utilização de qualquer produto químico em vez de água e sabão neutro; f) Conservação, limpeza e durabilidade: Para limpeza utilizar somente água, sabão neutro, esponja ou flanela. Nunca utilizar produtos
químicos ou abrasivos. Utilizar sempre as travessas centrais que dão sustentação e facilitam o escoamento de água. Lubrificar os pinos e mantê-los lubrificados.
ESTA GARANTÍA ES VÁLIDA CUANDO:
a) El certificado está debidamente cumplimentado y dentro del plazo establecido; b) La lona marinera muestra: defectos de fabricación o materia prima, después del análisis del Departamento Técnico, y si ha sido reparado o no por terceros; c) Después del análisis de Flash Cover, si se identifica un problema de
fabricación o materia prima, se reserva el derecho de intercambiar o reparar solo la parte o componente específico del problema, sin que el consumidor correcto exija el reemplazo total del producto; d) No habrá garantía si el producto sufre accidentes, si su condición original se cambia o se usa de forma
incorrecta (sin tensores u otros componentes), o un ensamblaje incorrecto en desacuerdo con las especificaciones contenidas en el Manual de ensamblaje; e) Si se usa algún químico en lugar de agua y jabón neutro; f) Conservación, limpieza y durabilidad: Para limpieza utiliza solamente água, jabón neutro,
esponja o franela. Jamás utiliza productos químicos o abrasivos. Utiliza siempre las travesas centrales que sostienen y facilitan el desague. Lubrifica los pinos y los manternelos aceitados.
THIS WARRANTY IS VALID WHEN:
a) The certificate is duly completed and within the established period;
b) The tonneau cover shows: manufacture defects or raw material, upon analysis of the Technical Department, and whether or not it has undergone repairs by third parties; c) After Flash Cover analysis, if a manufacturing or raw material problem is identified, reserves the right to exchange, or repair only the
specific part or component of the problem, without the right consumer to demand the total product replacement; d) There will be no Warranty if the product suffers accidents, if its original condition is changed or used in improper form (without tensioners or other components), or improper assembly in disagreement
with the specifications contained in the Assembly Manual; e) If any chemical is used instead of water and neutral soap; f) Maintenance, cleaning and durability: for cleaning, use only water, mild soap, sponge or flannel. Never use chemical or abrasive products. Always use the central crossmember that support
and facilitate the water draining. Lubricate pins and keep them lubricated.
