FV E183 User manual

FV se reserva el derecho de modificar,
cambiar, mejorar y/o anular materiales,
productos y/o diseños sin previo aviso.
MEDIDAS SUGERIDAS PARA LA INSTALACIÓN (en cm):
Código:
Asegúrese que la persona que vaya a instalar el
producto
sea un profesional en la materia, para
prevenir
errores que afecten las instalaciones o
el correcto funcionamiento del producto
.
Realice
los ajuste del sanitario UTILIZANDO
una
herramienta adecuada para que la
s
uperficie y el acabado del producto no se raye
o lastime.
Recuerde
que todos los productos tienen un
mecanismo
de control que debe ser revisado y
cambiado
de ser necesario, ya que este puede
deteriorarse debido a la frecuencia de uso.
To
prevent any error that may affect the facilities
or
the correct functioning of the product, make
sure
that the person who is going to install the
p
roduct is a professional. Install the product
u
sing suitable tools, so that it is not scratched.
Remember
that all products have a control
mechanism that must be reviewed and changed
if
necessary, since it can deteriorate due to the
frequency of use.
RECOMENDACIONES:
RECOMMENDA
TIONS:
MEDIDAS / MEASURES:
Dimensiones en milímetros / Dimensions in millimeters
Dimensiones en pulgadas / Dimensions in inches
Ref.: E266.02 DH CR
A
B
base
con soporte
tuerca de
expansión
arandela
perno de
fijación
base con soporte
inodoro
traba del
asiento
OPEN OPEN
bisagra
asiento
1 cm
piso terminado /
finished floor
pared terminada / finished wall
30,5 cm
12”
desagüe del inodoro /
toilet draining
acometida de agua / water connection
15 cm
5
-2
3/3
2”
15 cm
14.5 cm
23.5 cm
30.5 cm
14.5 cm
llave angular F. V. /
F. V. angle valve
agujeros
para fijación /
fixation holes
Ref.: E266.02 DH CR
A
B
1 cm
piso terminado /
finished floor
pared terminada / finished wall
30,5 cm
12”
desagüe del inodoro /
toilet draining
acometida de agua / water connection
15 cm
5
-2
3/3
2”
llave angular F.V. /
F.V. angle valve
agujeros
para fijación /
fixation holes
15 cm
16 cm
23.5 cm
30.5 cm
capuchón
tuerca
arandela
arandela
base con soporte
inodoro
traba del
asiento
asiento
Ref.: E266.02 DH CR
A
B
base
con soporte
tuerca de
expansión
arandela
perno de
fijación
base con soporte
inodoro
traba del
asiento
OPEN OPEN
bisagra
asiento
1 cm
piso terminado /
finished floor
pared terminada / finished wall
30,5 cm
12”
desagüe del inodoro /
toilet draining
acometida de agua / water connection
15 cm
5
-2
3/3
2”
15 cm
14.5 cm
23.5 cm
30.5 cm
14.5 cm
llave angular F. V. /
F. V. angle valve
agujeros
para fijación /
fixation holes
Ref.: E266.02 DH CR
A
B
base
con soporte
tuerca de
expansión
arandela
perno de
fijación
base con soporte
inodoro
traba del
asiento
OPEN OPEN
bisagra
asiento
1 cm
piso terminado /
finished floor
pared terminada / finished wall
30,5 cm
12”
desagüe del inodoro /
toilet draining
acometida de agua / water connection
15 cm
5
-2
3/3
2”
15 cm
14.5 cm
23.5 cm
30.5 cm
14.5 cm
llave angular F. V. /
F. V. angle valve
agujeros
para fijación /
fixation holes
332 mm
13-3/32”
150 mm
5-23/32”
305 mm
12”
390 mm
15-3/8”
705 mm
27-3/4”
678 mm
22-3/4”
1. Realice la acometida de agua y el desagüe de acuerdo a las medidas sugeri-
das en los gráficos.
Execute the water supply and drainage according to the measures suggested
in the graph.
INSTRUCCIONES DE INSTALACIÓN/ INSTALLATION INSTRUCTIONS:
E183.1-BL E101.83-BL E183.2.2-BL E102.85
2. Verifique la alineación del inodoro respecto de la pared y marque en el piso los
orificios para su fijación (por la parte posterior del inodoro).
Check the alignment of the toilet to the wall, and mark the holes in the floor to
mount the product correctly. (for the back of the toilet).
3. Perfore y coloque los tacos y los tirafondos al piso. Cuide la distancia indicada
entre los tirafondos.
Drill and place the dowels and screws to the floor. Take care of the indicated
distance between the screws.
4. Retire la tapa del tanque y volteé hacia abajo el inodoro para colocar el anillo
de cera alrededor del desagüe.
Remove the tank lid and flip down the toilet to place the wax ring around the
drain.
• Blanco / White : BL
Colores Disponibles/
Available Colors:
LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE INSTALAR / READ ALL INSTRUCTIONS BEFORE EXECUTING ANY WORK
E183
Inodoro una pieza Cannes / Cannes one piece Toilet

Fecha: 2018 - 09 - 10
FV - ÁREA ANDINA S.A. se reserva el derecho de modificar, cambiar, mejorar y/o anular materiales, productos y/o diseños sin previo aviso.
ECUADOR 1-800 FV FV FV (1-800 38 38 38)
Bogotá (57) 318 827 2964 / 315 335 0065
(51-1) 717 8744 / 715 3256
[e-mail]
[e-mail]
[email protected]
COLOMBIA
PERÚ
FV Responde
Centro de atención al usuario
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
NTE INEN 3123
Sello de Calidad
Instituto Ecuatoriano de Normalización
NTE INEN 1571
Sello de Calidad
Sanitarios
Instituto Ecuatoriano de Normalización
Fabricado en porcelana sanitaria vitrificada, cumpliendo normas internacionales, garantizando así una durabilidad indefinida /
Made of vitreous sanitary ware, meeting international standards, and ensuring durability.
Diseño de una sola pieza con anillo rimles / One piece design with rimles ring
Tanque alto / High toilet tank.
Inodoro de alta eficiencia / High toilet efficiency
CARACTERÍSTICAS / CHARACTERISTICS CANNES:
CONSEJOS DE MANTENIMIENTO / MAINTENANCE ADVICES:
Los sanitarios F.V. son fabricados con porcelana sanitaria vitrificada, cumpliendo
normas internacionales, garantizando así su larga vida útil. Por las características
propias de los materiales utilizados y la tecnología empleada en su desarrollo, se
limpian fácilmente evitando el desarrollo de gérmenes y hongos.
Realice la limpieza utilizando productos limpiadores y desinfectantes para baños
de marcas reconocidas. Ayúdese de una esponja o un paño húmedo. En lo posible
evite productos de limpieza fuertemente abrasivos. La porcelana sanitaria vitrifica-
da no permite adherencias y las grasas se eliminan con facilidad.
La porcelana sanitaria mantiene el brillo propio de su esmalte sin necesidad de
pulimentos.
FV products are made of vitreous sanitary ware, meeting international standards
and ensuring durability. The characteristics of the materials and the technology
used to make the products help by preventing the development of germs and fungi.
Clean the product using cleaning agents and bathroom antiseptics. Use a sponge
or damp cloth. If possible avoid highly abrasive cleaning products. Sanitary ware
doesn´t allow adhesions and it can be easily washed.
There is no need to polish sanitary ware because it will always maintain its shine.
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
NTE INEN 3123
Sello de Calidad
Instituto Ecuatoriano de Normalización
NTE INEN 1571
Sello de Calidad
Sanitarios
Instituto Ecuatoriano de Normalización
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
NTE INEN 3123
Sello de Calidad
Instituto Ecuatoriano de Normalización
NTE INEN 1571
Sello de Calidad
Sanitarios
Instituto Ecuatoriano de Normalización
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
Encuentre
Repuestos Legítimos FV y
la Garantía Total FV en:
www.fvandina.com
NTE INEN 3123
Sello de Calidad
Instituto Ecuatoriano de Normalización
NTE INEN 1571
Sello de Calidad
Sanitarios
Instituto Ecuatoriano de Normalización

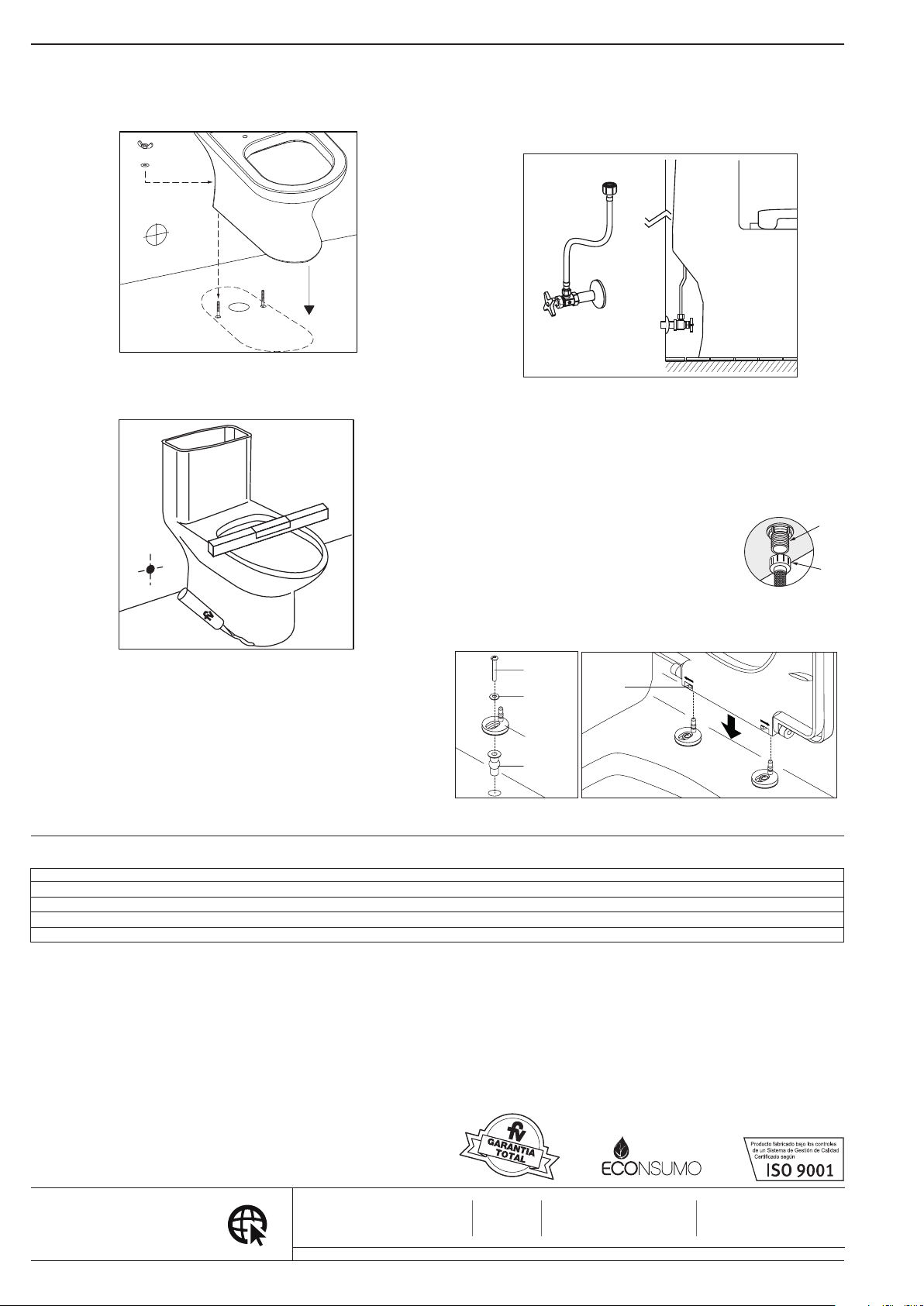

5. Coloque nuevamente el inodoro sobre el codo del desagüe, nivélelo y fíjelo al
piso con los tirafondos y las tuercas.
Place the toilet over the drain ag ain, level and secure it to the floor with screws
and nuts.
6. Selle la unión entre el inodoro y el piso con un cordón de silicona.
Seal the connection between the toilet and floor with a bead of silicone.
7. Conecte la acometida de agua a la válvula de ingreso del inodoro mediante una
llave angular FV con manguera flexible, ref.: E266.02 DH CR, (no incluida).
Connect water supply to the toilet valve using a FV angle bracket with flexible
hose ref. E266.02 DH CR, (not included).
8. Coloque el asiento en el inodoro.
Place the toilet seat and seat cover.
Nota: No es recomendable usar cemento mortero en la base del inodoro. La
Garantía FV no cubre inodoros instalados con mortero.
Antes de instalar el tanque verifique que la tubería de alimentación este limpia y
libre de impurezas y residuos de construcción.
Note: It is not advisable to use cement in the base of the toilet. The warranty
doesn't cover toilets installed with cement.
Before installing the tank, verify that the feeding pipe is clean and free of sludge
and construction residuals.
IMPORTANTE: Antes de conectar la válvula de entrada a la acometida de agua
verifique que la tubería de alimentación esté limpia, libre de impurezas y residuos
de construcción.
IMPORTANT: Before connecting the fill valve to the water supply, check that every
piece is clean and free of impurities and construction debris.
Nota: el exceso de ajuste de la tuerca Bpuede causar
la ruptura de la válvula de ingreso A.
Note: Over tightening screw B, can cause rupture of the
inlet valve A.
