GEM CleanStar C60 HPW User manual

CleanStar®C60
C60
Ultra Pure PFA Diaphragm Valves HPW
2/2 Way Valves 1/4" - 1 1/4" (DN 4 - 25)
T Valves
1/4" - 1 1/4" ( DN 6 - 25 ) (Main pipe) / 1/4" - 1 1/4" ( DN 4 - 25 ) (Branch)
PP Diaphragm Valves HPS
2/2 Way Valves 1/2" - 1 1/4" (DN 10 - 32)
Ultra Pure PVDF Diaphragm Valves
2/2 Way Valves 1/2" (DN 15)
GB INSTALLATION, OPERATING AND
MAINTENANCE INSTRUCTIONS
Ultrareine PFA-Membranventile HPW
Durchgangsventile 1/4" - 1 1/4" (DN 4 - 25)
T-Ventile 1/4" - 1 1/4" (DN 6 - 25) (Durchgang) / 1/4" - 1 1/4" (DN 4 - 25) (Abgang)
PP-Membranventile HPS
Durchgangsventile 1/2" - 1 1/4" (DN 10 - 32)
Ultrareine PVDF Membranventile
Durchgangsventile 1/2" (DN 15)
DE ORIGINAL EINBAU- UND MONTAGEANLEITUNG

C60 2 / 48
1 Allgemeine Hinweise
Voraussetzungen für die einwandfreie
Funktion des GEMÜ-Ventils:
Sachgerechter Transport und Lagerung
Installation und Inbetriebnahme durch
eingewiesenes Fachpersonal
Bedienung gemäß dieser Einbau- und
Montageanleitung
Ordnungsgemäße Instandhaltung
Korrekte Montage, Bedienung und Wartung
oder Reparatur gewährleisten einen
störungsfreien Betrieb des Membranventils.
Beschreibungen und
Instruktionen beziehen sich auf
Standardausführungen. Für
Sonderausführungen, die in dieser
Einbau- und Montageanleitung
nicht beschrieben sind, gelten die
grundsätzlichen Angaben in dieser
Einbau- und Montageanleitung in
Verbindung mit einer zusätzlichen
Sonderdokumentation.
Alle Rechte wie Urheberrechte
oder gewerbliche Schutzrechte
werden ausdrücklich vorbehalten.
2 Allgemeine
Sicherheitshinweise
Die Sicherheitshinweise berücksichtigen
nicht:
Zufälligkeiten und Ereignisse, die bei
Montage, Betrieb und Wartung auftreten
können.
die ortsbezogenen
Sicherheitsbestimmungen, für
deren Einhaltung - auch seitens des
hinzugezogenen Montagepersonals - der
Betreiber verantwortlich ist.
Inhaltsverzeichnis
1 Allgemeine Hinweise 2
2 Allgemeine Sicherheitshinweise 2
2.1 Hinweise für Service-
und Bedienpersonal 3
2.2 Warnhinweise 3
2.3 Verwendete Symbole 4
3 Begriffsbestimmungen 4
4 Vorgesehener Einsatzbereich 4
5 Lieferumfang 4
6 Technische Daten 4
7 Bestelldaten 11
8 Herstellerangaben 12
8.1 Transport 12
8.2 Lieferung und Leistung 12
8.3 Lagerung 13
8.4 Benötigtes Werkzeug 13
8.5 Öffnen der Verpackung 13
9 Funktionsbeschreibung 13
9.1 Typenschild 14
10 Geräteaufbau 14
11 Montage und Bedienung 14
11.1 Montage des Membranventils 15
11.2 Bedienung 16
11.3 Steuerfunktionen 16
11.4 Steuermedium anschließen 17
11.5 Einstellen der Hubbegrenzung 17
11.6 Version mit integriertem Handrad
(nur bei Ausführung HPW) 18
12 Inbetriebnahme 19
13 Inspektion und Wartung 19
14 Demontage 20
15 Entsorgung 20
16 Rücksendung 20
17 Hinweise 20
18 Fehlersuche /
Störungsbehebung 21
19 Einbauerklärung 22
20 EU-Konformitätserklärung 23

C60
3 / 48
2.1 Hinweise für Service-
und Bedienpersonal
Die Einbau- und Montageanleitung enthält
grundlegende Sicherheitshinweise, die bei
Inbetriebnahme, Betrieb und Wartung zu
beachten sind. Nichtbeachtung kann zur
Folge haben:
Gefährdung von Personen durch
elektrische, mechanische und chemische
Einwirkungen.
Gefährdung von Anlagen in der
Umgebung.
Versagen wichtiger Funktionen.
Gefährdung der Umwelt durch Austreten
gefährlicher Stoffe bei Leckage.
Gefährdung der Prozessreinheit und /
oder der Prozesssicherheit.
Vor Inbetriebnahme:
GEinbau- und Montageanleitung lesen.
GMontage- und Betriebspersonal
ausreichend schulen.
GSicherstellen, dass der Inhalt der Einbau-
und Montageanleitung vom zuständigen
Personal vollständig verstanden wird.
GVerantwortungs- und
Zuständigkeitsbereiche regeln.
Bei Betrieb:
GEinbau- und Montageanleitung am
Einsatzort verfügbar halten.
GSicherheitshinweise beachten.
GNur entsprechend der Leistungsdaten
betreiben.
GWartungsarbeiten bzw. Reparaturen,
die nicht in der Einbau- und
Montageanleitung beschrieben sind
dürfen nicht ohne vorherige Abstimmung
mit dem Hersteller durchgeführt werden.
GEFAHR
Sicherheitsdatenblätter bzw. die für
die verwendeten Medien geltenden
Sicherheitsvorschriften unbedingt
beachten!
Bei Unklarheiten:
Bei nächstgelegener GEMÜ-
Verkaufsniederlassung nachfragen.
2.2 Warnhinweise
Warnhinweise sind, soweit möglich, nach
folgendem Schema gegliedert:
SIGNALWORT
Art und Quelle der Gefahr
®Mögliche Folgen bei Nichtbeachtung.
GMaßnahmen zur Vermeidung der
Gefahr.
Warnhinweise sind dabei immer mit
einem Signalwort und teilweise auch
mit einem gefahrenspezifischen Symbol
gekennzeichnet.
Folgende Signalwörter bzw.
Gefährdungsstufen werden eingesetzt:
GEFAHR
Unmittelbare Gefahr!
®Bei Nichtbeachtung sind Tod oder
schwerste Verletzungen die Folge.
WARNUNG
Möglicherweise gefährliche Situation!
®Bei Nichtbeachtung drohen schwerste
Verletzungen oder Tod.
VORSICHT
Möglicherweise gefährliche Situation!
®Bei Nichtbeachtung drohen mittlere bis
leichte Verletzungen.
VORSICHT (OHNE SYMBOL)
Möglicherweise gefährliche Situation!
®Bei Nichtbeachtung drohen
Sachschäden.

C60 4 / 48
2.3 Verwendete Symbole
Gefahr durch heiße Oberflächen!
Gefahr durch ätzende Stoffe!
Hand: Beschreibt allgemeine
Hinweise und Empfehlungen.
GPunkt: Beschreibt auszuführende
Tätigkeiten.
®Pfeil: Beschreibt Reaktion(en) auf
Tätigkeiten.
Aufzählungszeichen
3 Begriffsbestimmungen
Betriebsmedium
Medium, das durch das Membranventil
fließt.
Steuermedium
Medium mit dem durch Druckaufbau oder
Druckabbau das Membranventil angesteuert
und betätigt wird.
Steuerfunktion
Mögliche Betätigungsfunktionen des
Membranventils.
4 Vorgesehener Einsatzbereich
Das GEMÜ-Membranventil CleanStar®
C60 ist für den Einsatz in Rohrleitungen
konzipiert. Es steuert ein durchfließendes
Medium indem es durch ein
Steuermedium geschlossen oder
geöffnet werden kann.
Das Ventil darf nur gemäß den
technischen Daten eingesetzt werden
(siehe Kapitel 6 "Technische Daten").
Schrauben und Kunststoffteile am
Membranventil nicht lackieren!
WARNUNG
Membranventil nur
bestimmungsgemäß einsetzen!
®Sonst erlischt Herstellerhaftung und
Gewährleistungsanspruch.
GDas Membranventil ausschließlich
entsprechend den in der
Vertragsdokumentation und in der
Einbau- und Montageanleitung
festgelegten Betriebsbedingungen
verwenden.
5 Lieferumfang
Im Lieferumfang sind enthalten:
Membranventil
Bei Flare-Verbindung: Überwurfmuttern
Einbau- und Montageanleitung
Das GEMÜ-Membranventil wird als separat
verpacktes Bauteil ausgeliefert.
Betriebstemperatur
Siehe Temperatur / Druck-Diagramme Seite 8
Umgebungstemperatur
Max. 60 °C (130 °F)
6 Technische Daten
Durchflussrichtung
Beliebig
Betriebsdruck
Max. 6 bar einseitig anstehend
Vakuum 400 mbar/abs*
* Die Lebensdauer kann durch höheren Unterdruck oder bei
pumpensaugseitig eingebauten Ventilen beeinträchtigt werden.
Betriebsmedium
Aggressive, neutrale, gasförmige und flüssige Medien
(HPW Version: insbesondere Reinstmedien), die die
physikalischen und chemischen Eigenschaften des
jeweiligen Gehäuse- und Membranwerkstoffes nicht negativ
beeinflussen.
Verbesserte Durchflussleistungen bei High Flow-
Ausführungen.

C60
5 / 48
Steuerluft-Anschluss
Größe G 1/8
Füllvolumen des Pneumatikantriebes von C60 HPS
Antriebsgröße Steuerfunktion Code Füllvolumen [cm³]
2
Federkraft geschlossen 1 24,0
Federkraft geöffnet 2 39,0
Beidseitig angesteuert (geschlossen) 3 39,0
Beidseitig angesteuert (geöffnet) 3 24,0
3
Federkraft geschlossen 1 56,0
Federkraft geöffnet 2 88,0
Beidseitig angesteuert (geschlossen) 3 88,0
Beidseitig angesteuert (geöffnet) 3 56,0
Materialien
Ausführung HPS: Mediumsbenetzte Teile (Körper) PP
Ausführung HPW: Mediumsbenetzte Teile (Körper) PFA
Ausführung PVDF: Mediumsbenetzte Teile (Körper) PVDF
Membrane PTFE
Antriebsteile außenliegend PVDF
Ausführung HPW: Überwurfmutter
(Antrieb-Körper), optional ECTFE
Füllvolumen des Pneumatikantriebes von C60 PVDF
Antriebsgröße Steuerfunktion Code Füllvolumen [cm³]
2
Federkraft geschlossen 1 24,0
Federkraft geöffnet 2 39,0
Beidseitig angesteuert (geschlossen) 3 39,0
Beidseitig angesteuert (geöffnet) 3 24,0
Füllvolumen des Pneumatikantriebes von C60 HPW
Antriebsgröße Steuerfunktion Code Füllvolumen [cm³]
1
Federkraft geschlossen 1 7,4
Federkraft geöffnet 29,2
Beidseitig angesteuert (geschlossen) 39,2
Beidseitig angesteuert (geöffnet) 37,4
2
Federkraft geschlossen 1 24,0
Federkraft geöffnet 2 39,0
Beidseitig angesteuert (geschlossen) 3 39,0
Beidseitig angesteuert (geöffnet) 3 24,0
3
Federkraft geschlossen 1 56,0
Federkraft geöffnet 2 88,0
Beidseitig angesteuert (geschlossen) 3 88,0
Beidseitig angesteuert (geöffnet) 3 56,0
Steuerdruck
"Federkraft geschlossen" (HPW AG 1) 5,5 - 7 bar
"Federkraft geschlossen"
(HPW AG 2, PVDF AG 2, HPS AG 2 und 3) 4 - 7 bar
"Federkraft geschlossen" (HPW AG 3) 5 - 7 bar
"Federkraft geöffnet" und "beidseitig angesteuert" (HPW
AG 1, 2 und 3, PVDF AG 2, HPS AG 2 und 3) max. 4 bar
Zuordnung Anschlussgröße / Antriebsgröße siehe Tabellen
Seiten 9-10 AG = Antriebsgröße
Ausführung PVDF: Kv / Cv-Werte Durchgangsventile
Anschluss Größe Kv-Wert* Cv-Wert
Größe Anschlussart Code DN Antrieb l/min US gal/min
1/2" Rohr Armaturenverschraubung 7, 78 15 2 68,0 4,7
* Grundlage der Messung ist Wasser bei 5 bar Eingangsdruck und einer Temperatur von 20 °C.

C60 6 / 48
* Grundlage der Messung ist Wasser bei 5 bar Eingangsdruck und einer Temperatur von 20 °C.
Ausführung HPW: Kv / Cv-Werte Durchgangsventile - Standard
Anschluss Kv Cv Antriebs-
größe
Größe Anschlussart Code Code
intern. DN l/min US gal/min
1/4"
Schlauch Flare-Anschluss 73, 75, 77 4 4 4 0,29 1
Schlauch Flare / Space Saver 73, 75, 77 4 4 4 0,29 1
Schlauch PrimeLock-Anschluss PL 4 4 4 0,29 1
Rohr Schweißstutzen Zoll 30 4 10 15 1,05 1
3/8"
Schlauch Flare-Anschluss 73, 75, 77 6 6 15 1,05 1
Schlauch Flare / Space Saver 73, 75, 77 6 6 15 1,05 1
Schlauch PrimeLock-Anschluss PL 6 6 15 1,05 1
1/2"
Schlauch Flare-Anschluss 73, 75, 77 8 10 35 2,45 2
Schlauch Flare / Space Saver 73, 75, 77 8 10 35 2,45 2
Schlauch Space Saver / Space Saver 73, 75, 77 8 10 35 2,45 2
Schlauch PrimeLock-Anschluss PL 8 10 35 2,45 2
Schlauch/Rohr Flare / Schweißstutzen Zoll 30, 73, 75, 77 8 10/15 35 2,45 2
Rohr Schweißstutzen Zoll 30 8 15 68 4,76 2
3/4"
Schlauch Flare-Anschluss 73, 75, 77 12 15 68 4,76 2
Schlauch Flare / Space Saver 73, 75, 77 12 15 68 4,76 2
Schlauch Space Saver / Space Saver 73, 75, 77 12 15 68 4,76 2
Schlauch/Rohr Flare / Schweißstutzen Zoll 30, 73, 75, 77 12 15/20 68 4,76 2
Rohr Schweißstutzen Zoll 30 12 20 68 4,76 2
Schlauch Flare-Anschluss 73, 75, 77 12 15 68 4,76 3
Schlauch/Rohr Flare / Schweißstutzen Zoll 30, 73, 75, 77 12 15/20 68 4,76 3
Rohr Schweißstutzen Zoll 30 12 20 126 8,82 3
1"
Schlauch Flare-Anschluss 73, 75, 77 16 20 158 11,06 3
Schlauch Flare / Space Saver 73, 75, 77 16 20 158 11,06 3
Schlauch Space Saver / Space Saver 73, 75, 77 16 20 158 11,06 3
Schlauch/Rohr Flare / Schweißstutzen Zoll 30, 73, 75, 77 16 20/25 160 11,20 3
Rohr Schweißstutzen Zoll 30 16 25 175 12,25 3
1¼"Schlauch Flare-Anschluss* 73, 75, 77 20 25 170 11,90 3
Durchgangsventil - High Flow
1/2"Rohr Schweißstutzen Zoll 30 8 15 115 7,99 2
3/4"
Schlauch PrimeLock-Anschluss PL 12 15 115 7,99 2
Schlauch Flare / Space Saver 73, 75, 77 12 15 115 7,99 2
Schlauch Space Saver / Space Saver 73, 75, 77 12 15 115 7,99 2
Schlauch Flare-Anschluss 73, 75, 77 12 15 115 7,99 2
Rohr Schweißstutzen Zoll 30 12 20 115 7,99 2
1"
Schlauch PrimeLock-Anschluss PL 16 20 123 8,57 2
Schlauch Flare-Anschluss 73, 75, 77 16 20 123 8,57 2
Rohr Schweißstutzen Zoll 30 16 25 123 8,57 2
Schlauch PrimeLock-Anschluss PL 16 20 316 21,99 3
Schlauch Flare-Anschluss 73, 75, 77 16 20 316 21,99 3
Rohr Schweißstutzen Zoll 30 16 25 316 21,99 3
1¼"Schlauch PrimeLock-Anschluss PL 20 25 170 11,90 3
Schlauch Flare-Anschluss 73, 75, 77 20 25 325 22,57 3
* mit angeschweißten Stutzen auf Anfrage
Kv / Cv-Werte Durchgangsventile
Anschluss Größe Kv-Wert* Cv-Wert
Größe Anschlussart Code Code
international DN Antrieb l/min US gal/min
1/2” Schlauch Flare-Anschluss 75 8 10 2 34,2 2,4
Rohr metrischer Schweißstutzen 20 - 15 2 82,5 5,7
3/4”
Schlauch Flare-Anschluss 75 12 15 2 86,7 6,0
Rohr metrischer Schweißstutzen 20 - 20 2 83,7 5,8
Rohr metrischer Schweißstutzen 20 - 20 3 171,7 11,9
1”
Schlauch Flare-Anschluss 75 16 20 2 93,3 6,5
Rohr metrischer Schweißstutzen 20 - 25 2 94,0 6,5
Schlauch Flare-Anschluss 75 16 20 3 183,3 12,7
Rohr metrischer Schweißstutzen 20 - 25 3 233,3 16,2
Rohr Armaturenverschraubung 78 - 25 3 233,3 16,2
1 1/4” Schlauch Flare-Anschluss 75 20 25 3 238,3 16,6
Rohr metrischer Schweißstutzen 20 - 32 3 238,3 16,6

C60
7 / 48
Kv/ Cv-Wert Flare-Anschluss ^
=Kv/ Cv-Wert Space saver
Ausführung HPW: Kv / Cv-Werte T-Ventile
Durchgangsrohr X und Z Abgang Y Antrieb Kv-
Wert
Cv-
Wert
Anschluss Größe Anschluss Größe
Größe Anschlussart Code Code
int-
ern. DN Größe Anschlussart Code Code
int-
ern. DN
Größe
l / min US
gal/min
1/4"
Rohr Schweißstutzen Zoll 30 4 10 1/4" Rohr Schweißstutzen Zoll 30 4 10 1
3/8"
Schlauch Flare-Anschluss 73, 75, 77 6 6 1/4" Schlauch Flare-Anschluss 73, 75, 77 4 4 1
Schlauch
Flare-Anschluss 73, 75, 77 6 6 3/8" Schlauch Flare-Anschluss 73, 75, 77 6 6 1
1/2"
Schlauch Flare-Anschluss 73, 75, 77 8 10 3/8" Schlauch Flare-Anschluss 73, 75, 77 6 6 1 17 1,19
Schlauch
Flare / Space Saver 73, 75, 77 8 10 3/8" Schlauch Flare-Anschluss 73, 75, 77 6 6 1 17 1,19
Schlauch
Flare-Anschluss 73, 75, 77 8 10 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 28 1,96
Schlauch
Flare / Space Saver 73, 75, 77 8 10 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 28 1,96
Schlauch
Space Saver / Flare 73, 75, 77 8 10 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 28 1,96
Rohr
Schweißstutzen Zoll 30 8 15 1/4" Rohr Schweißstutzen Zoll 30 4 10 1
Rohr
Schweißstutzen Zoll 30 8 15 1/2" Rohr Schweißstutzen Zoll 30 8 15 2
Rohr
Schweißstutzen Zoll 30 8 15 1/2" Schlauch Space Saver 73, 75, 77 8 10 2 36 2,52
3/4"
Schlauch Flare-Anschluss 73, 75, 77 12 15 3/8" Schlauch Flare-Anschluss 73, 75, 77 6 6 1 18 1,26
Schlauch
Space Saver / Flare 73, 75, 77 12 15 3/8" Schlauch Flare-Anschluss 73, 75, 77 6 6 1 18 1,26
Schlauch
Flare / Space Saver 73, 75, 77 12 15 3/8" Schlauch Flare-Anschluss 73, 75, 77 6 6 1 18 1,26
Schlauch
Flare-Anschluss 73, 75, 77 12 15 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 35 2,45
Schlauch
Flare / Space Saver 73, 75, 77 12 15 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 35 2,45
Schlauch
Space Saver / Flare 73, 75, 77 12 15 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 35 2,45
Schlauch
Space Saver 73, 75, 77 12 15 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 35 2,45
Schlauch
Flare-Anschluss 73, 75, 77 12 15 1/2" Schlauch Space Saver 73, 75, 77 8 10 2 35 2,45
3/4"
Schlauch Flare-Anschluss 73, 75, 77 12 15 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 2 62 4,34
Schlauch
Space Saver / Flare 73, 75, 77 12 15 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 2 62 4,34
Schlauch
Flare / Space Saver 73, 75, 77 12 15 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 2 62 4,34
Schlauch
Flare-Anschluss 73, 75, 77 12 15 3/4" Schlauch Space Saver 73, 75, 77 12 15 2 62 4,34
Rohr
Schweißstutzen Zoll 30 12 20 1/4" Rohr Schweißstutzen Zoll 30 4 10 2
Rohr
Schweißstutzen Zoll 30 12 20 1/2" Rohr Schweißstutzen Zoll 30 8 15 2 38 2,66
Rohr
Schweißstutzen Zoll 30 12 20 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 38 2,66
Rohr
Schweißstutzen Zoll 30 12 20 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 2 71 4,97
1"
Schlauch Flare-Anschluss 73, 75, 77 16 20 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 38 2,66
Schlauch
Space Saver / Flare 73, 75, 77 16 20 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 38 2,66
Schlauch
Flare / Space Saver 73, 75, 77 16 20 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 38 2,66
Schlauch
Space Saver 73, 75, 77 16 20 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 2 38 2,66
Schlauch
Flare-Anschluss 73, 75, 77 16 20 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 2 71 4,97
Schlauch
Space Saver / Flare 73, 75, 77 16 20 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 2 71 4,97
Schlauch
Flare / Space Saver 73, 75, 77 16 20 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 2 71 4,97
Schlauch
Flare-Anschluss 73, 75, 77 16 20 3/4" Schlauch Space Saver 73, 75, 77 12 15 2 71 4,97
Schlauch
Flare-Anschluss 73, 75, 77 16 20 1" Schlauch Flare-Anschluss 73, 75, 77 16 20 3 137 9,59
Schlauch
Space Saver / Flare 73, 75, 77 16 20 1" Schlauch Flare-Anschluss 73, 75, 77 16 20 3 137 9,59
Schlauch
Flare / Space Saver 73, 75, 77 16 20 1" Schlauch Flare-Anschluss 73, 75, 77 16 20 3 137 9,59
Rohr
Schweißstutzen Zoll 30 16 25 1/2" Rohr Schweißstutzen Zoll 30 8 15 3
Rohr
Schweißstutzen Zoll 30 16 25 1/2" Rohr Flare-Anschluss 73, 75, 77 8 10 3
Rohr
Schweißstutzen Zoll 30 16 25 3/4" Rohr Schweißstutzen Zoll 30 12 20 3
Rohr
Schweißstutzen Zoll 30 16 25 1" Rohr Schweißstutzen Zoll 30 16 25 3 135 9,45
Rohr
Schweißstutzen Zoll 30 16 25 1" Schlauch Flare-Anschluss 73, 75, 77 16 20 3
1 ¼"
Schlauch Flare-Anschluss 73, 75, 77 20 25 1/2" Schlauch Flare-Anschluss 73, 75, 77 8 10 3 53 3,71
Schlauch
Flare-Anschluss 73, 75, 77 20 25 3/4" Schlauch Flare-Anschluss 73, 75, 77 12 15 3 117 8,19
Schlauch
Flare-Anschluss 73, 75, 77 20 25 1" Schlauch Flare-Anschluss 73, 75, 77 16 20 3 150 10,5
Schlauch
Flare-Anschluss 73, 75, 77 20 25 1 ¼" Schlauch Flare-Anschluss 73, 75, 77 20 25 3 170 11,9

C60 8 / 48
Temperatur / Druck-Diagramm Ventilkörperwerkstoff PP (Ausführung HPS)
Temperatur / Druck-Diagramm Ventilkörperwerkstoff PFA (Ausführung HPW)
-4 14 32 50 68 86 104 122 140 158 176
-20 -10 0 10 20 30 40 50 60 70 80
7
6
5
4
3
2
1
105
90
75
60
45
30
15
Temperatur [°C]
Temperatur [°F]
ZULÄSSIGER
ARBEITSBEREICH
Druck [bar]
-40 -20 0 20 40 60 80 100 120
8
6
4
2
0
120
90
60
30
0
-40 -4 32 68 104 140 176 212 248
Temperatur [°C]
Druck [bar]
-4
14
32
50
68
86
104
122
140
158
176
194
212
230
248
266
284
302
-20
-10
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
1
2
3
4
5
6
7
15
30
45
60
75
90
105
Temperatur [°C]
Temperatur [°F]
Druck [PSI]
Druck [bar]
Hinweis für den Gebrauch des Diagramms
Das Temperatur / Druck-Diagramm ist nur eine Orientierungshilfe. Die Angaben beziehen sich auf Wasser als Betriebsmedium.
Änderungen der Betriebsbedingungen oder andere Medien können zu Abweichungen führen. Im Zweifelsfall ist es ratsam, mit-
tels einer Probeinstallation das Verhalten des Materials unter den definitiven Betriebsbedingungen zu testen.
Temperaturen unter 0 °C können die Betätigungsgeschwindigkeit negativ beeinflussen.
ZULÄSSIGER
ARBEITSBEREICH
Temperatur / Druck-Diagramm Ventilkörperwerkstoff PVDF (Ausführung HPW)
Druck [PSI]
Temperatur [°F]
Druck [PSI]
ZULÄSSIGER
ARBEITSBEREICH

C60
9 / 48
VERFÜGBARKEIT CleanStar®C60 HPW DURCHGANGSVENTILE
VERFÜGBARKEIT CleanStar®C60 HPS DURCHGANGSVENTILE
1) nur High Flow Variante erhältlich
2) als High Flow Variante mit erhöhtem Kv-Wert erhältlich
Anschlussart / Verfügbarkeit Größe
Abmessungen s.
Datenblatt Seite
Flare-
Anschluss
XZ
PrimeLock
XZ
Schweißstutzen Flare-Anschluss / Space saver Anschluss
An-
trieb
beidseitig
X
Z
einseitig
Pos. Z
XZ
Pos. X Pos. Z beidseitig Pos. X + Z
Code
internat.
DN
XZ
XZXZ
1/4" - 1/4" 1/4" - 1/4" 1/4" - 1/4" 1/4" - 1/4" 4 4/10
1
10
3/8" - 3/8" 3/8" - 3/8" 3/8" - 3/8" 6 6 10
1/2" - 1/2" 1/2" - 1/2" 1/2" - 1/2" 1/2" - 1/2" 8 10
2
11
1/2" - 1/2" ²)1/2" - 1/2" 8 10/15 11
3/4" - 3/4" ²)3/4" - 3/4" ¹)3/4" - 3/4" 3/4" - 3/4" 12 15 11
3/4" - 3/4" 12 15/20 11
3/4" - 3/4" ²)12 20 11
1"- 1" ¹)1"- 1" ¹)16 20 11
3/4" - 3/4" 12 15
3
12
3/4" - 3/4" 12 15/20 12
3/4" - 3/4" 12 20 12
1"- 1" ²)1"- 1" ¹)1" - 1" 1" - 1" 16 20 12
1" - 1" ²)16 25 12
1" - 1" 16 20/25 12
1 ¼" - 1 ¼" ²)1 ¼" - 1 ¼" ¹)1 ¼" - 1 ¼" ²)1 ¼" - 1 ¼" ²)20 25 12
Auf Anfrage
einseitig
Anschlussart / Verfügbarkeit
Flare-Anschluss Schweißstutzen
Armaturen-
verschraubung
Anschluss
Antriebs-
größe
Abmessungen
siehe Seite
XZ
beidseitig
X
Z
einseitig Pos. Z
XZ
Code
inter-
national
DN C60
1/2” - 1/2” 810
2
1, 5
15 - 15 - 15 1, 5
3/4” - 3/4” 12 15 1, 5
20 - 20 - 20 1, 5
1” - 1” 16 20 1, 5
25 - 25 - 25 1, 5
20 - 20 - 20
3
1, 5
1” - 1” 16 25 1, 5
25 - 25 - 25 1, 5
25 - 25 25 6
1 1/4” - 1 1/4” 20 25 1, 5
32 - 32 - 32 1, 5
Auf Anfrage

C60 10 / 48
VERFÜGBARKEIT CleanStar®C60 HPW T-VENTILE
VERFÜGBARKEIT CleanStar®C60 HPW T-VENTILE
Anschlussart / Verfügbarkeit Größe
Abmessungen siehe
Datenblatt Seite
Flare-
Anschluss Flare-Anschluss / Space saver Anschluss
An-
trieb
Durchgangsrohr
Durchgangs-
rohr
X + Z
Abgang
Y
Pos. X Pos. Z Pos. X + Z Pos. Y
Code
international
DN
Code
international
DN
3/8" 1/4" 3/8" 6644
1
13
3/8" 3/8" 3/8" 6666 13
1/2" 3/8" 1/2" 1/2" 3/8" 1/2" 8 10 6 6 13
3/4" 3/8" 3/4" 3/4" 3/8" 3/4" 3/4" 3/8" 3/4" 12 15 6 6 13
1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 8 10 8 10
2
14/15
815815 14/15
815810 14/15
3/4" 1/2" 3/4" 3/4" 1/2" 3/4" 3/4" 1/2" 3/4" 3/4" 1/2" 3/4" 3/4" 1/2" 3/4" 12 15 8 10 14/15
12 20 4 8 14/15
3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 12 15 12 15 14/15
1" 1/2" 1" 1" 1/2" 1" 1" 1/2" 1" 1" 1/2" 1" 16 20 8 10 14/15
1" 3/4" 1" 1" 3/4" 1" 1" 3/4" 1" 1" 3/4" 1" 16 20 12 15 14/15
16 25 8 15
3
16
16 25 12 20 16
16 25 16 25 16
1" 1" 1" 1" 1" 1" 1" 1" 1" 16 20 16 20 16
1 1/4" 1/2" 1 1/4" 1 1/4" 1/2" 1 1/4" 20 25 8 10 16
1 1/4" 3/4" 1 1/4" 1 1/4" 3/4" 1 1/4" 20 25 12 15 16
1 1/4" 1" 1 1/4" 1 1/4" 1" 1 1/4" 20 25 16 20 16
1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 20 25 20 25 16
X
Y
ZX
Y
ZX
Y
ZX
Y
ZX
Y
Z
Anschlussart / Verfügbarkeit Größe
Abmessungen siehe
Datenblatt Seite
Schweißstutzen Schweißstutzen /
Flare-Anschluss Schweißstutzen / Space saver Schweißstutzen / Flare-Anschluss
Anschluss
Antrieb
Durchgangsrohr
X + Z
Abgang
Y
Code
international
DN
Code
international
DN
1/4" 1/4" 1/4" 4 10410113
1/2" 1/4" 1/2" 8 15 4 8 13
1/2" 1/2" 1/2" 8 15 8 15
2
14/15
1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 8 15 8 10 14/15
3/4" 1/2" 3/4" 12 20 8 10 14/15
3/4" 3/4" 3/4" 12 20 12 15 14/15
3/4" 1/4" 3/4" 12 20 4 8 14/15
3/4" 1/2" 3/4" 12 20 8 15 14/15
1" 1/2" 1"
3
16
1" 3/4" 1" 16
1" 1" 1" 16
1" 1/2" 1" 1" 1/2" 1" 16 25 8 10 16
1" 1" 1" 1" 1" 1" 16 25 10 20 16
X
Y
Z
X
Y
ZX
Y
Z
X
Y
Z

C60
11 / 48
7 Bestelldaten
Position Schweißstutzen1(für D-Körper)Code
Flare in x, Schweißstutzen in z K
XZ
Position Space saver1(für T-Körper)Code
Space saver in y-Position Y
X
Y
Z
Position Space saver1(für D-Körper)Code
Space saver in z-Position Z
Space saver in x+z-Position S
XZ
XZ
Steuerfunktion Code
In Ruhestellung geschlossen 1
In Ruhestellung geöffnet 2
Beidseitig gesteuert 3
Gehäuseform Code
Zweiwege-Durchgangskörper D
T-Körper1T
Werkstoff Ventilkörper Code
PP-H, grau2G5
PP-R, natur2R5
PVDF120
PFA, Perfluoralkoxy130
Antriebsausführung Code
Standardausführung
Antriebsgröße 111
Antriebsgröße 2 2
Antriebsgröße 3 3
Standardausführung mit ECTFE-Überwurfmutter*
Antriebsgröße 111E
Antriebsgröße 212E
Antriebsgröße 313E
High Flow Ausführung
Antriebsgröße 212F
Antriebsgröße 313F
Antriebsgröße 21mit ECTFE-Überwurfmutter*2EF
Antriebsgröße 31mit ECTFE-Überwurfmutter*3EF
Bestimmung der Antriebsgröße: siehe Techn. Daten und Tabellen Seite 9 u. 10.
* siehe Bezeichnung (5) auf Titelseite des Datenblattes C60 HPW
Nennweite* Code
1/4" Schlauch1DN 4 4
3/8" Schlauch1DN 6 6
1/2" Schlauch DN 10 8
1/2" Rohr DN 15 8
3/4" Schlauch DN 15 12
3/4" Rohr1DN 20 12
Rohr2DN 15 15
1" Schlauch DN 20 16
1" Rohr1DN 25 16
1 1/4" Schlauch DN 25 20
Rohr2DN 20 20
Rohr2DN 25 25
Rohr2DN 32 32
* Durchgangskörper und Abgang T-Körper (Y-Pos.)1
1nur Ausführung HPW 2nur Ausführung HPS
Anschlussart Ventilkörper Code
Stutzen zum IR-Stumpfschweißen 20
Flare-Anschluss mit PVDF-Überwurfmutter 75
Flare-Anschluss mit PFA-Überwurfmutter 77
Armaturenverschraubung mit Einlegeteil DIN
(IR-Stumpfschweißen) 78
Dichtwerkstoff Code
PTFE / EPDM, einteilig 54
PTFE/EPDM (verfügbar bis 01.12.2020) 5A

C60 12 / 48
Bestellbeispiel C60 Z 8 D 75 30 5A 1 2 Z 8 75 HPW
Typ C60
Position Space saver (optional)1Z
Nennweite (Code) 8
Gehäuseform (Code) D
Anschlussart Ventilkörper (Code) 75
Werkstoff Ventilkörper (Code) 30
Dichtwerkstoff (Code) 5A
Steuerfunktion (Code) 1
Antriebsausführung (Code) 2
T-Körper: Position Space saver (optional)1Z
T-Körper: Nennweite Durchgangsrohr (Code)18
T-Körper: Anschlussart Durchgangsrohr (Code)175
Ausführung High Purity (Code) HPW
Zusätzliche Bestellangaben für T-Ventile1
Nennweite Durchgangsrohr (nur T-Ventile)
1
Code
1/2" Schlauch DN 10 8
3/4" Schlauch DN 15 12
1" Schlauch DN 20 16
1" Rohr DN 25 16
1 1/4" Schlauch DN 25 20
Position Space saver (für T-Körper)1Code
Space saver in x-Position X
Space saver in z-Position Z
Space saver in x+z-Position S
X
Y
Z
X
Y
Z
X
Y
Z
1nur Ausführung HPW 2nur Ausführung HPS
Anschlussart Durchgangsrohr (nur T-Ventile)
1
Code
Schweißstutzen Zoll 30
Flare-Anschluss mit CPFA-Überwurfmutter 73*
Flare-Anschluss mit PVDF-Überwurfmutter 75*
Flare-Anschluss mit PFA-Überwurfmutter 77*
* auch für Space saver
Ausführung High Purity Code
HP Smartline HPS
High Purity, weiß HPW
8 Herstellerangaben
8.1 Transport
GMembranventil nur auf geeignetem
Lademittel transportieren, nicht stürzen,
vorsichtig handhaben.
GVerpackungsmaterial entsprechend
den Entsorgungsvorschriften /
Umweltschutzbestimmungen entsorgen.
Unterschied Ausführungen:
HPS: eingeschweißt in 1 PE-Folie
HPW: eingeschweißt in 2 PE-Folien
8.2 Lieferung und Leistung
GWare unverzüglich bei Erhalt auf
Vollständigkeit und Unversehrtheit
überprüfen.
GLieferumfang aus Versandpapieren,
Ausführung aus Bestellnummer
ersichtlich.
GAuslieferungszustand des Ventils:
Steuerfunktion: Zustand:
1 Federkraft geschlossen (NC) geschlossen
2 Federkraft geöffnet (NO) geöffnet
3 Beidseitig angesteuert (DA) undefiniert
GDas Membranventil wird im Werk auf
Funktion geprüft.

C60
13 / 48
8.3 Lagerung
GMembranventil staubgeschützt und
trocken in Originalverpackung lagern.
GUV-Strahlung und direkte
Sonneneinstrahlung vermeiden.
GMaximale Lagertemperatur: +40 °C.
GLösungsmittel, Chemikalien, Säuren,
Kraftstoffe u.ä. dürfen nicht mit Ventilen in
einem Raum gelagert werden.
8.4 Benötigtes Werkzeug
VORSICHT
Nur reinraumgeeignetes
Werkzeug verwenden!
®Kontaminationsgefahr!
GBenötigtes Werkzeug für Einbau und
Montage ist nicht im Lieferumfang
enthalten.
GPassendes, funktionsfähiges und
sicheres Werkzeug benutzen.
8.5 Öffnen der Verpackung
Das Membranventil ist einfach (Ausführung
HPS) bzw. zweifach (Ausführung HPW) in
Plastikfolie verschweißt und in einen Karton
verpackt.
VORSICHT
Kartonverpackung nicht im Reinraum
öffnen!
®Kontaminationsgefahr!
VORSICHT
Kartonverpackung außerhalb
des Reinraums vorsichtig ohne
Einsatz eines Messers oder spitzen
Gegenstandes öffnen. Aufschlitzen der
Plastikfolie vermeiden!
®Kontaminationsgefahr!
®Herabsetzung des Produkt-
Reinheitsgrads!
Kartonverpackung beinhaltet das
eingeschweißte Membranventil.
VORSICHT
Ausführung HPW:
Aufschlitzen der Plastikfolie
vermeiden! Innere Plastikhülle aus
Nylon-PE-Folie erst im Reinraum und
unmittelbar vor Einbau öffnen!
®Kontaminationsgefahr!
®Herabsetzung des Produkt-
Reinheitsgrads!
9 Funktionsbeschreibung
GEMÜ CleanStar®C60 ist ein Kunststoff-
Membranventil. Es besitzt einen
wartungsarmen Kolbenantrieb, der mit
neutralen Gasen angesteuert werden
kann. Die außenliegenden Antriebsteile
bestehen aus PVDF. Die Membrane
besteht aus PTFE/EPDM. Standard sind
Hubbegrenzung, optische Stellungsanzeige,
integrierte Befestigungslaschen,
Anschlussmöglichkeit für Leckagesensor.
Unterschiede der Ausführungen:
HPW:
hoher Reinheitsgrad
geeignet für High Purity Anwendungen /
Reinraum
Durchgangs- und T-Körper verfügbar
(PVDF: nur Durchgangskörper)
Ventilkörper aus PFA
Ventilkörper aus PVDF nur mit
1/2" Armaturenverschraubung

C60 14 / 48
HPS:
geringerer Reinheitsgrad als Ausführung
HPW
geeignet für Anwendungen, die nicht
dem High Purity Standard entsprechen
müssen
Durchgangskörper verfügbar
Ventilkörper aus PP
Vielfältiges Zubehör ist lieferbar, z.B.
Schlauchformdorn, Service-Werkzeug
für Flare-Überwurfmuttern, elektrische
Stellungsrückmelder, Regler.
Serviceschulungen auf Anfrage!
Zur Mitarbeiterschulung nehmen
Sie bitte über die Adresse auf der
letzten Seite Kontakt auf.

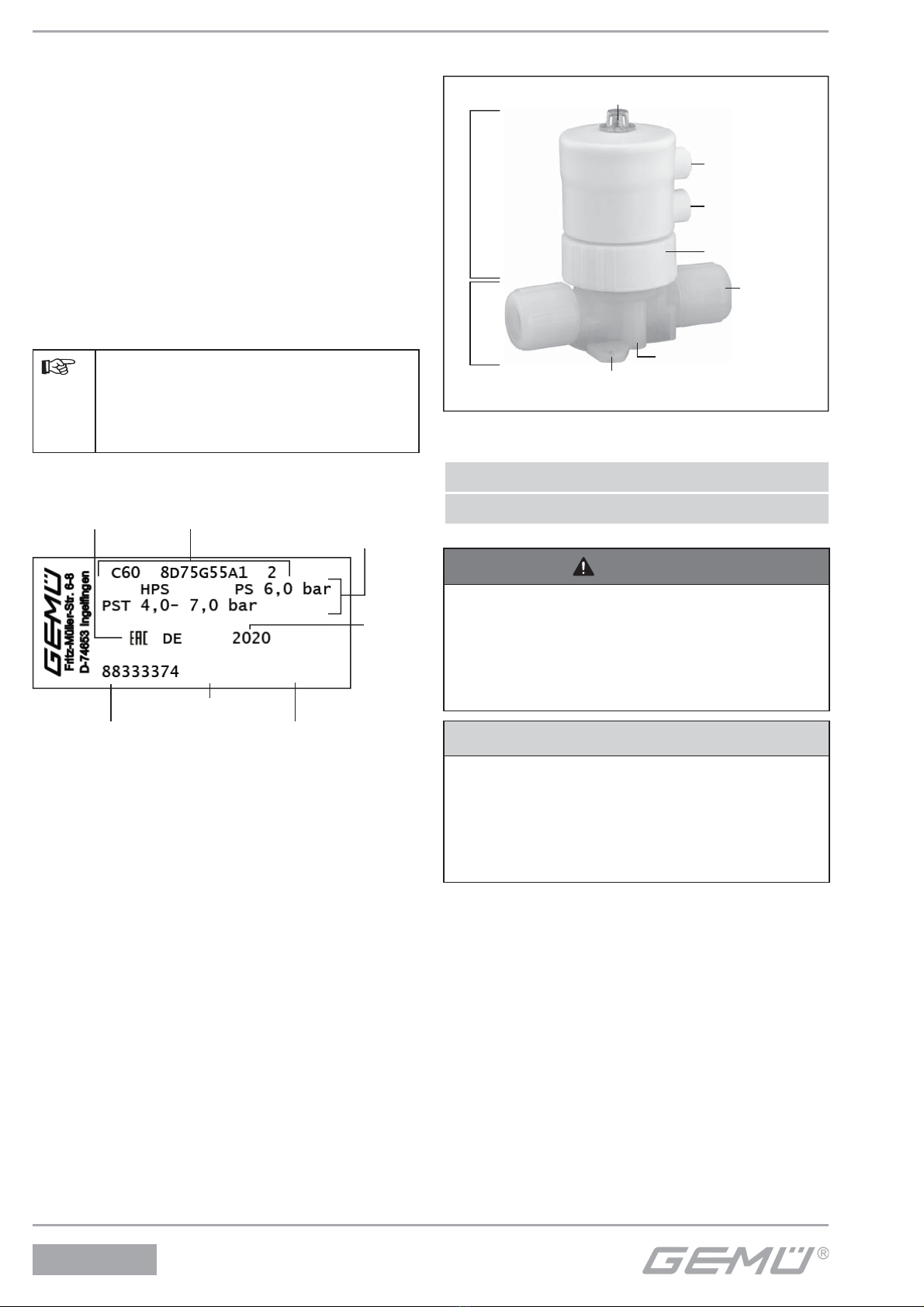

9.1 Typenschild
Ausführung gemäß Bestelldaten
Geräteversion
Artikelnummer
Rückmeldenummer
12103529 I 0001
Seriennummer
Baujahr
gerätespezifische Daten
Der Herstellungsmonat ist unter der
Rückmeldenummer verschlüsselt und kann
bei GEMÜ erfragt werden.
Das Produkt wurde in Deutschland
hergestellt.
10 Geräteaufbau
A
1
Steuermedium-
anschluss 4
Steuermedium-
anschluss 2
Optische Stellungsanzeige
Zentrale
Überwurfmutter
Anschlüsse
für Rohr-
leitung
Leckagebohrung /
Anschlussmöglichkeit
für den Leckagesensor
Befestigungslasche
Geräteaufbau
1 Ventilkörper
A Antrieb
GEFAHR
Antrieb nicht öffnen!
®Gefahr von schwersten Verletzungen
oder Tod!
®Herstellerhaftung und
Gewährleistungsanspruch erlischt.
VORSICHT
Ventilkörper und Antrieb nicht
demontieren!
®Gefahr von Undichtheit bzw. Defekt!
®Herstellerhaftung und
Gewährleistungsanspruch erlischt.
11 Montage und Bedienung
Vor Einbau:
GVentilkörper- und Membranwerkstoff
entsprechend Betriebsmedium auslegen.
GEignung vor Einbau prüfen!
Siehe Kapitel 6 "Technische Daten".

C60
15 / 48
11.1 Montage des
Membranventils
WARNUNG
Unter Druck stehende Armaturen!
®Gefahr von schwersten Verletzungen
oder Tod!
GNur an druckloser Anlage arbeiten.
WARNUNG
Aggressive Chemikalien!
®Verätzungen!
GMontage nur mit geeigneter
Schutzausrüstung.
GKontaminierte Anlagen ggf.
dekontaminieren.
VORSICHT
Heiße Anlagenteile!
®Verbrennungen!
GNur an abgekühlter Anlage
arbeiten.
VORSICHT
Ventil nicht als Trittstufe oder
Aufstiegshilfe benutzen!
®Gefahr des Abrutschens / der
Beschädigung des Ventils.
VORSICHT
Maximal zulässigen Druck nicht
überschreiten!
®Eventuell auftretende Druckstöße
(Wasserschläge) durch
Schutzmaßnahmen vermeiden.
GMontagearbeiten nur durch geschultes
Fachpersonal.
GGeeignete Schutzausrüstung gemäß
den Regelungen des Anlagenbetreibers
berücksichtigen.
Installationsort:
VORSICHT
GVentil äußerlich nicht stark
beanspruchen.
GInstallationsort so wählen, dass Ventil
nicht als Steighilfe genutzt werden
kann.
GRohrleitung so legen, dass Schub- und
Biegungskräfte, sowie Vibrationen
und Spannungen vom Ventilkörper
ferngehalten werden.
GVentil nur zwischen zueinander
passenden, fluchtenden Rohrleitungen
montieren.
Richtung des Betriebsmediums: Beliebig.
Einbaulage des Membranventils:
Beliebig.
Montage:
1. Eignung des Ventils für jeweiligen
Einsatzfall sicherstellen. Das Ventil
muss für die Betriebsbedingungen
des Rohrleitungssystems (Medium,
Mediumskonzentration, Temperatur
und Druck) sowie die jeweiligen
Umgebungsbedingungen geeignet sein.
Technische Daten des Ventils und der
Werkstoffe prüfen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos
schalten.
5. Anlage bzw. Anlagenteil vollständig
entleeren und abkühlen lassen bis
Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen
ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht
dekontaminieren, spülen und belüften.
7. Anbau über serienmäßig angespritzte
Befestigungslaschen.
VORSICHT
Befestigung mit geeigneten medien-
beständigen Kunststoff-Schrauben
(nicht im Lieferumfang enthalten)!
®Korrosion und Kontamination bei
Verwendung von Metall-Schrauben!

C60 16 / 48
Montage bei Schweißstutzen:
GEFAHR
Austritt von extrem
gesundheitsschädlichen Dämpfen
beim Verschweißen von PFA!
®Schädigung der Atemwege,
Verätzung / Vergiftung!
GAbsaugvorrichtung vor Schweißbeginn
installieren.
GNur zugelassene Schweißgeräte
verwenden.
GSchutzausrüstung tragen.
GZusätzlicher Atemschutz wird
empfohlen.
GDurchführung der Schweißarbeiten nur
durch qualifiziertes Fachpersonal.
Wichtig:
Die Schweißung so durchführen,
dass Beschädigungen (z.B. durch
Überhitzung des Ventils / der
Ventilteile) ausgeschlossen sind.
Folgen von Beschädigungen sind
z.B. Undichtheit und Deformation.
Schweißtechnische Normen einhalten!
Montage bei Flare- und Space saver-
Verbindungen:
1. Vorbereitung und Anschluss der
Flare-Anschlüsse siehe auch GEMÜ
FlareStar®-Prospekt und GEMÜ Flare-
und Montageanleitung!
2. Aufgeweitetes Rohr vollständig auf Flare-
Fittingkörper stecken.
3. Überwurfmutter darüber drehen.
4. Je nach Umgebungsbedingungen
beständige und geeignete
Anschlussfittinge benutzen.
Montage bei PrimeLock Verbindungen:
1. Vorbereitung des Schlauches durch
Montage des Sleeves (Anleitung des
Herstellers beachten:
www.entegrisfluidhandling.com /
Product.aspx?G=1905.
2. PrimeLock Anschluss mit vorbereitetem
Schlauch zusammen stecken.
3. PrimeLock Überwurfmutter anziehen.
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
GAlle Sicherheits- und Schutzeinrichtungen
wieder anbringen bzw. in Funktion setzen.
GEingebaute Ventile in regelmäßigen
Abständen auf Funktion und Dichtheit
prüfen.
11.2 Bedienung
Optische Stellungsanzeige
Ventil offen Ventil geschlossen
11.3 Steuerfunktionen
Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs
(Anschluss 2) öffnet das Ventil. Entlüften des
Antriebs bewirkt das Schließen des Ventils
durch Federkraft.
Steuerfunktion 2
Federkraft geöffnet (NO):
Ruhezustand des Ventils: durch Federkraft
geöffnet. Ansteuern des Antriebs
(Anschluss 4) schließt das Ventil. Entlüften
des Antriebs bewirkt das Öffnen des Ventils
durch Federkraft.
Steuerfunktion 3
Beidseitig angesteuert (DA):
Ruhezustand des Ventils: keine definierte
Grundposition. Öffnen und Schließen des
Ventils durch Ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2:
Öffnen / Anschluss 4: Schließen).

C60
17 / 48
Anschluss 2
Anschluss 4
Anschluss 2
Steuerfunktion 1
Steuerfunktion
2 + 3
Steuer-
funktion
Anschlüsse
24
1 (NC) + -
2 (NO) - +
3 (DA) + +
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bilder oben)
11.4 Steuermedium anschließen
Wichtig:
Steuermediumleitungen
spannungs- und knickfrei
montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde der Steuermediumanschlüsse:
G1/8
Steuerfunktion Anschlüsse
1Federkraft
geschlossen (NC) 2: Steuermedium (Öffnen)
2Federkraft
geöffnet (NO) 4: Steuermedium (Schließen)
3Beidseitig
angesteuert (DA)
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
Anschlüsse 2 / 4 siehe Bilder oben
11.5 Einstellen der
Hubbegrenzung
Mit der Hubbegrenzung wird der
Öffnungshub reduziert und somit eine
vorgewählte Durchflussmenge eingestellt.
Bei allen Antriebsgrößen ist der Hub 1 mm /
Umdrehung.
Benötigtes Werkzeug:
Antriebsgröße 1: Steckschlüssel Größe 8
Antriebsgröße 2: Steckschlüssel Größe 9
Antriebsgröße 3: Steckschlüssel Größe 10
Auslieferungszustand der
Hubbegrenzung:
Hubbegrenzung ist vollständig geöffnet, d.h.
die Hubbegrenzung ist nicht aktiv.
Vorgehensweise
1. Sichthaube (durchsichtig) entfernen:
Entweder mit Schraubendreher 2,5 mm
in vorgefertigten Schlitzen unter
Sichthaube vorsichtig nach oben hebeln
oder von Hand nach oben abziehen.

C60 18 / 48
2. Unter der Sichthaube befindliche
Sechskantmutter mit passendem
Steckschlüssel im Uhrzeigersinn um
gewünschtes Maß eindrehen.
3. Sichthaube wieder aufstecken.
11.6 Version mit integriertem
Handrad (nur bei
Ausführung HPW)
Die Sondervariante ist in Antriebsgröße 2
mit einer verlängerten Hubbegrenzung
ausgestattet.
Mit dieser Sondervariante kann die
Hubbegrenzung von außen über das
Handrad eingestellt werden.
Bei Steuerfunktion 1 kann das geöffnete
Ventil mit dem Handrad geschlossen
werden. Bei geschlossenem Ventil wird
der Öffnungshub reduziert und somit eine
vorgewählte Durchflussmenge eingestellt.
Das Handrad ist im Normalzustand arretiert.
Zum Betätigen das Handrad nach oben
ziehen (Arretierung lösen). Das Handrad
nach der Betätigung wieder nach unten über
die Arretierscheibe drücken (Arretierung
fixieren).
Die Ausführung mit Handrad wurde für die
Panel-Montage entworfen.
Sie erhalten über die Adresse auf der letzten
Seite bei Bedarf eine separate Anleitung
für die Einstellung der Hubbegrenzung / die
Betätigung des Handrads.
Anschluss 2
Anschluss 4

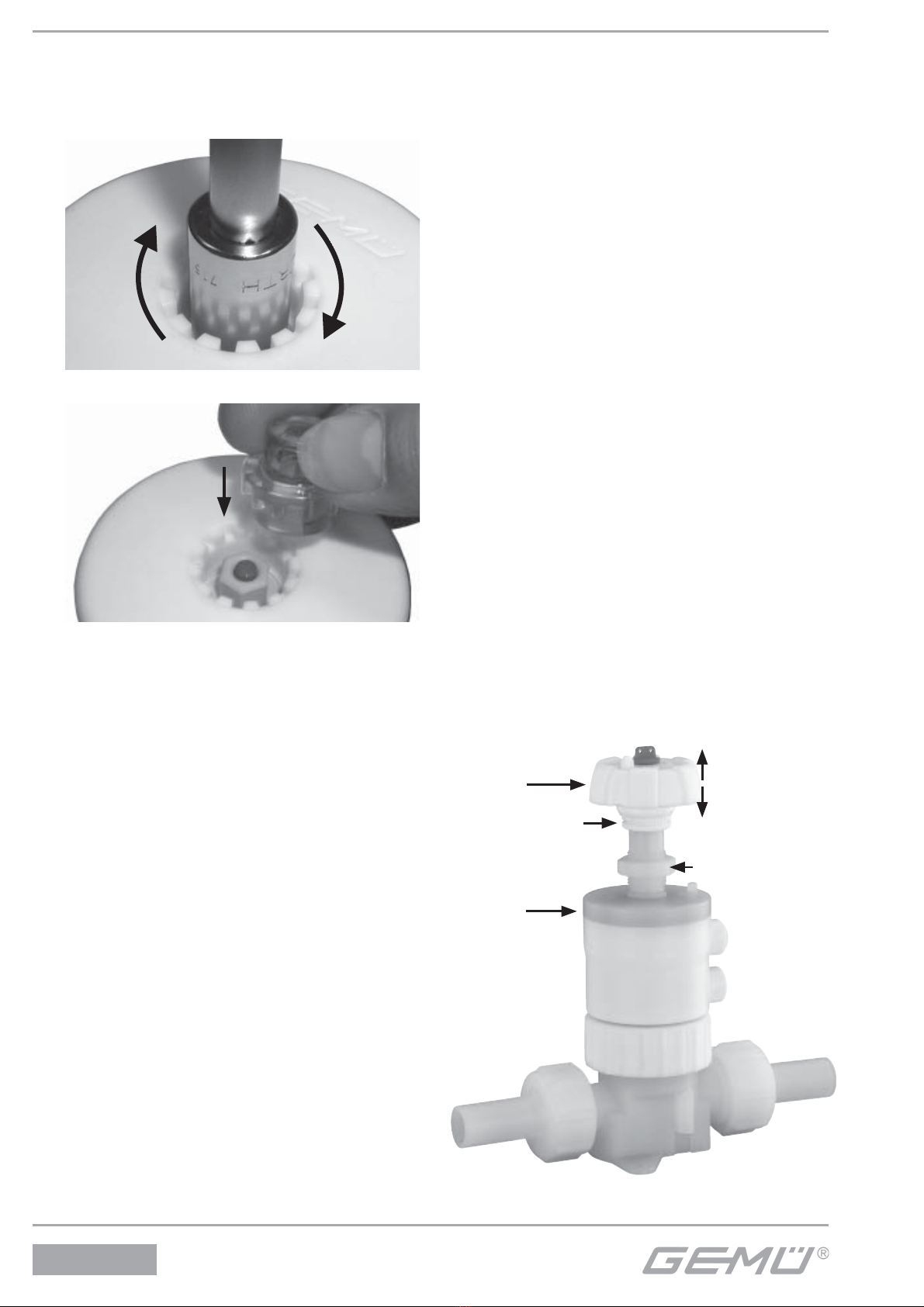

Handrad
Arretierscheibe
Verdreh-
sicherung
Mutter für
Panel-Montage
Arretierung lösen
Arretierung fixieren

C60
19 / 48
12 Inbetriebnahme
WARNUNG
Aggressive Chemikalien!
®Verätzungen!
GVor Inbetriebnahme Dichtheit
der Medienanschlüsse
prüfen!
GDichtheitsprüfung
nur mit geeigneter
Schutzausrüstung.
VORSICHT
Gegen Leckage vorbeugen!
GSchutzmaßnahmen gegen
Überschreitung des maximal
zulässigen Drucks durch eventuelle
Druckstöße (Wasserschläge) vorsehen.
Vor Reinigung bzw. vor Inbetriebnahme
der Anlage:
GMembranventil auf Dichtheit und Funktion
prüfen (Membranventil schließen und
wieder öffnen).
GBei neuen Anlagen und nach
Reparaturen Leitungssystem bei voll
geöffnetem Membranventil spülen (zum
Entfernen schädlicher Fremdstoffe).
Reinigung:
Betreiber der Anlage ist verantwortlich für
Auswahl des Reinigungsmediums und
Durchführung des Verfahrens.
13 Inspektion und Wartung
WARNUNG
Unter Druck stehende Armaturen!
®Gefahr von schwersten Verletzungen
oder Tod!
GNur an druckloser Anlage arbeiten.
VORSICHT
Heiße Anlagenteile!
®Verbrennungen!
GNur an abgekühlter Anlage
arbeiten.
VORSICHT
GWartungs- und
Instandhaltungstätigkeiten nur durch
geschultes Fachpersonal.
GFür Schäden welche durch
unsachgemäße Handhabung oder
Fremdeinwirkung entstehen, übernimmt
GEMÜ keinerlei Haftung.
GNehmen Sie im Zweifelsfall vor
Inbetriebnahme Kontakt mit GEMÜ auf.
1. Geeignete Schutzausrüstung gemäß
den Regelungen des Anlagenbetreibers
berücksichtigen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos
schalten.
Der Betreiber muss regelmäßige
Sichtkontrollen der Ventile entsprechend
den Einsatzbedingungen und des
Gefährdungspotenzials zur Vorbeugung
von Undichtheit und Beschädigungen
durchführen.
Der Betreiber der Anlage ist
verantwortlich für die Einhaltung
von Regelungen für spezielle
Einsatzfälle.
Beim Bestellen des Ventils
komplette Bestellnummer angeben.

C60 20 / 48
14 Demontage
Demontage aus der Rohrleitung der
Anlage erfolgt unter den gleichen
Vorsichtsmaßnahmen wie die Montage.
GMembranventil demontieren
(siehe Kapitel 11.1 "Montage des
Membranventils").
VORSICHT
Ventilkörper und Antrieb nicht
demontieren!
®Gefahr von Undichtheit bzw. Defekt!
®Herstellerhaftung und
Gewährleistungsanspruch erlischt.
15 Entsorgung
GMembranventil vor
Entsorgung spülen.
GAlle Ventilteile
entsprechend den
Entsorgungsvorschriften /
Umweltschutzbestimmungen
entsorgen.
GAuf Restanhaftungen
und Ausgasung von
eindiffundierten Medien
achten.
16 Rücksendung
GMembranventil reinigen.
GRücksendeerklärung bei GEMÜ
anfordern.
GRücksendung nur mit vollständig
ausgefüllter Rücksendeerklärung.
Ansonsten erfolgt keine
Gutschrift bzw. keine
Erledigung der Reparatur
sondern eine kostenpflichtige Entsorgung.
Daten des Typenschilds in
Rücksendeerklärung eintragen:
C60 8T7530A12 1675/HPW
PB 6 bar
ID-CH-88089374-047527
Typ
Serien-
nummer
Hinweis zur Rücksendung:
Aufgrund gesetzlicher
Bestimmungen zum Schutz
der Umwelt und des Personals
ist es erforderlich, dass die
Rücksendeerklärung vollständig
ausgefüllt und unterschrieben
den Versandpapieren beiliegt.
Nur wenn diese Erklärung
vollständig ausgefüllt ist, wird die
Rücksendung bearbeitet!
17 Hinweise
Hinweis zur
Mitarbeiterschulung:
Zur Mitarbeiterschulung nehmen
Sie bitte über die Adresse auf der
letzten Seite Kontakt auf.
Im Zweifelsfall oder bei Missverständnissen
ist die deutsche Version des Dokuments
ausschlaggebend!
