Goobay 95174 User manual

Betriebsanleitung
User‘s Manual
Infrarot-Bewegungsmelder IP44
INFRARED MOTION SENSORS IP44
ODA (weiß) slim ODA (schwarz) slim
95174 96000
ODA (weiß) ODA (schwarz)
95175 96001

2
Inhaltsverzeichnis: Seite:
1 Sicherheitshinweise 2
2 Beschreibung und Funktion 4
3 Bestimmungsgemäßer Gebrauch 5
4 Lieferumfang 5
5 Installation und Bedienung 6
6 Pege, Wartung, Lagerung und Transport 8
7 Problembehebung 9
8 Technische Daten 10
9 Gewährleistung und Haftung 10
10 Entsorgungshinweise 11
11 EG-Konformitätserklärung 12
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produkts
darf nur durch ausgebildetes Fachpersonal erfolgen!
Betriebsanleitung
ACHTUNG! Lesen Sie die Betriebsanleitung vollständig
und sorgfältig durch. Sie ist Bestandteil des Produktes
und enthält wichtige Hinweise zur korrekten Installation
und Benutzung. Bewahren Sie sie auf, damit Sie diese
bei Unsicherheiten und Weitergabe des Produktes parat
haben.
Infrarot-Bewegungsmelder IP44
GEFAHR! Lebensgefahr durch Stromschlag!
Vermeiden Sie den Kontakt mit Netzspannungen!
Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise
spannungsfrei!

3
• Dieses Produkt ist kein Spielzeug und gehört nicht in Kinder-
hände, weil zerbrechliche, kleine und verschluckbare Teile
enthalten sind, die bei unsachgemäßem Gebrauch
Personen schädigen können!
• Verwenden Sie keine beschädigten Produkte oder Teile.
• Lassen Sie Verpackungsmaterial nicht liegen, da sich
spielende Kinder daran schneiden können. Weiterhin besteht
die Gefahr des Verschluckens und Einatmens von Klein-
material und/oder Dämmmaterial.
• Installieren und lagern Sie das Produkt und dessen Zubehör
so, dass keine Personen verletzt oder Sachen beschädigt
werden können, z.B. durch Herabstürzen oder Stolpern.
• Vermeiden Sie extreme Belastungen, wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung sowie Vibrationen und
mechanischen Druck.
• Modizieren und ändern Sie weder Produkt noch Zubehörteile!
Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.
• Achten Sie beim Transport auf die im Kapitel „Technische
Daten“ gelisteten Angaben und treffen Sie geeignete Transport-
maßnahmen, z.B. in der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch diese Anleitung behebba-
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder
Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch herabstürzende
Teile und Stoß!
Achten Sie auf solide Befestigung!
Befestigen Sie das Produkt in einer Mindesthöhe von 1,8 m!

4
ren Funktionsproblemen, wenden Sie sich an Ihren Händler
zur Reparatur oder zum Austausch wie in Kapitel „Gewähr-
leistung und Haftung“ beschrieben.
• Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss gegen unbeabsichtigte Weiterbenutzung
gesichert werden. Im Reparaturfall darf das Gerät nur von
Elektro-Fachkräften geöffnet und repariert werden. Selbstein-
griffe und Zweckentfremdungen führen zum Erlöschen des
Garantieanspruchs.
• Bewegungsmelder sind nicht als Komponente für Alarmanla-
gen im Sinne des Verbandes der Sachversicherer (VdS)
geeignet. Sie können Fehlalarme auslösen, wenn der
Montageort ungünstig gewählt wurde.
• Für das Arbeiten an Netzspannung sind die geltenden
VDE-Hinweise zu beachten. Lassen Sie das Produkt im
Zweifel von einer Elektro-Fachkraft installieren.
2 Beschreibung und Funktion:
Dieses Produkt ist ein Infrarot-Bewegungsmelder für den
Innen- und Außenbereich und stellt Installationsmaterial dar. Er
reagiert auf Wärmestrahlung (Infrarot-Strahlung) von sich
bewegenden Objekten, die den Erfassungsbereich des Sensors
betreten, z.B. von Personen und Tieren, usw. Der Sensor muss
das Gebiet “sehen”, welches es zu überwachen gilt. Wärme-
strahlung breitet sich in einer geraden Linie aus, wird jedoch z.B.
von Glas oder anderen festen Gegenständen gestoppt.
Wird der Erfassungsbereich des Sensors betreten, wird der
angeschlossene elektrische Verbraucher eingeschaltet und
nach einer Zeit (einstellbar) wieder automatisch ausgeschaltet.
Eine eingebaute Photozelle verhindert, dass der Bewegungsmel-
der am Tag arbeitet. Darüber hinaus kann mit einem Regler die
Umgebungshelligkeit bestimmt werden, bei dem der Bewe-
gungsmelder eingeschaltet wird.
Betriebsanleitung

5

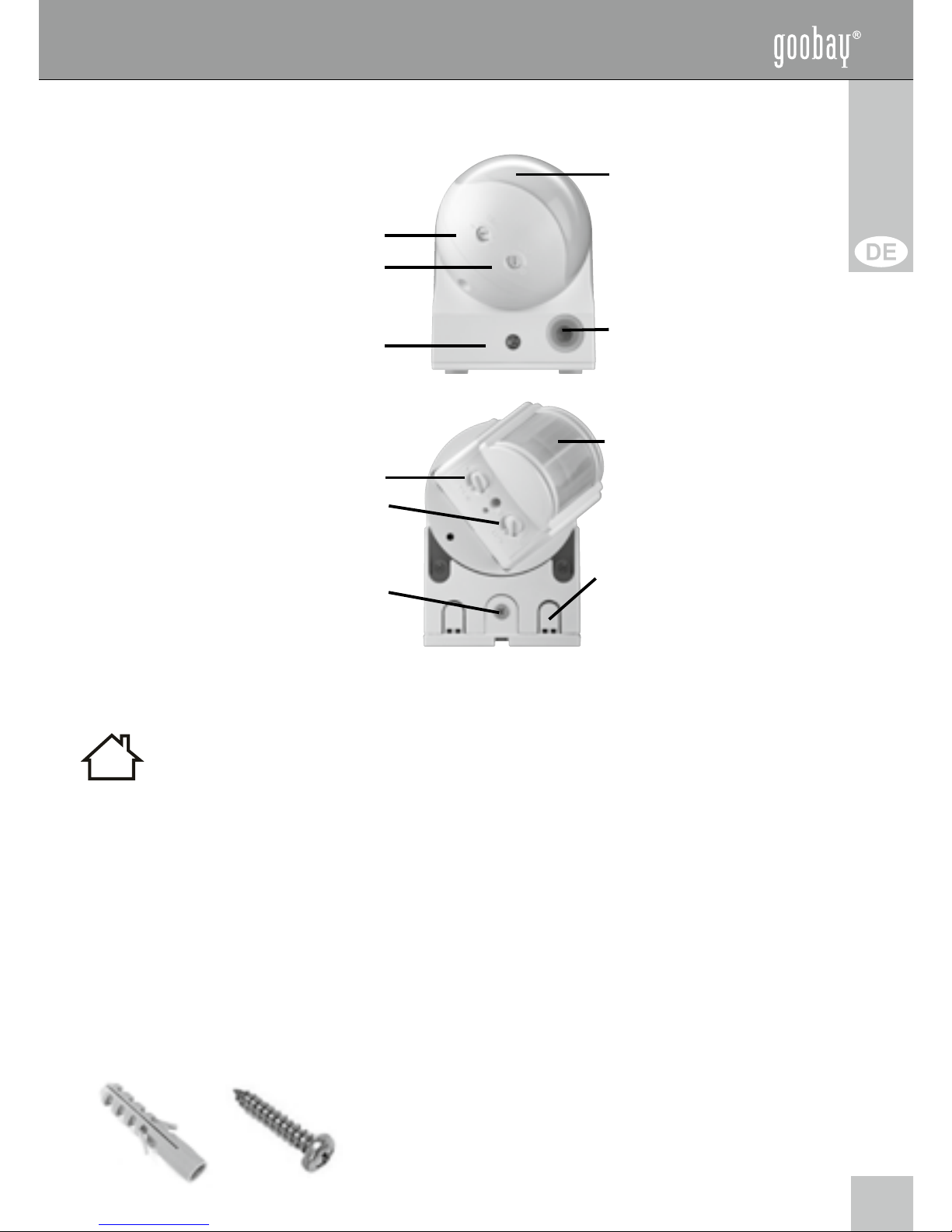

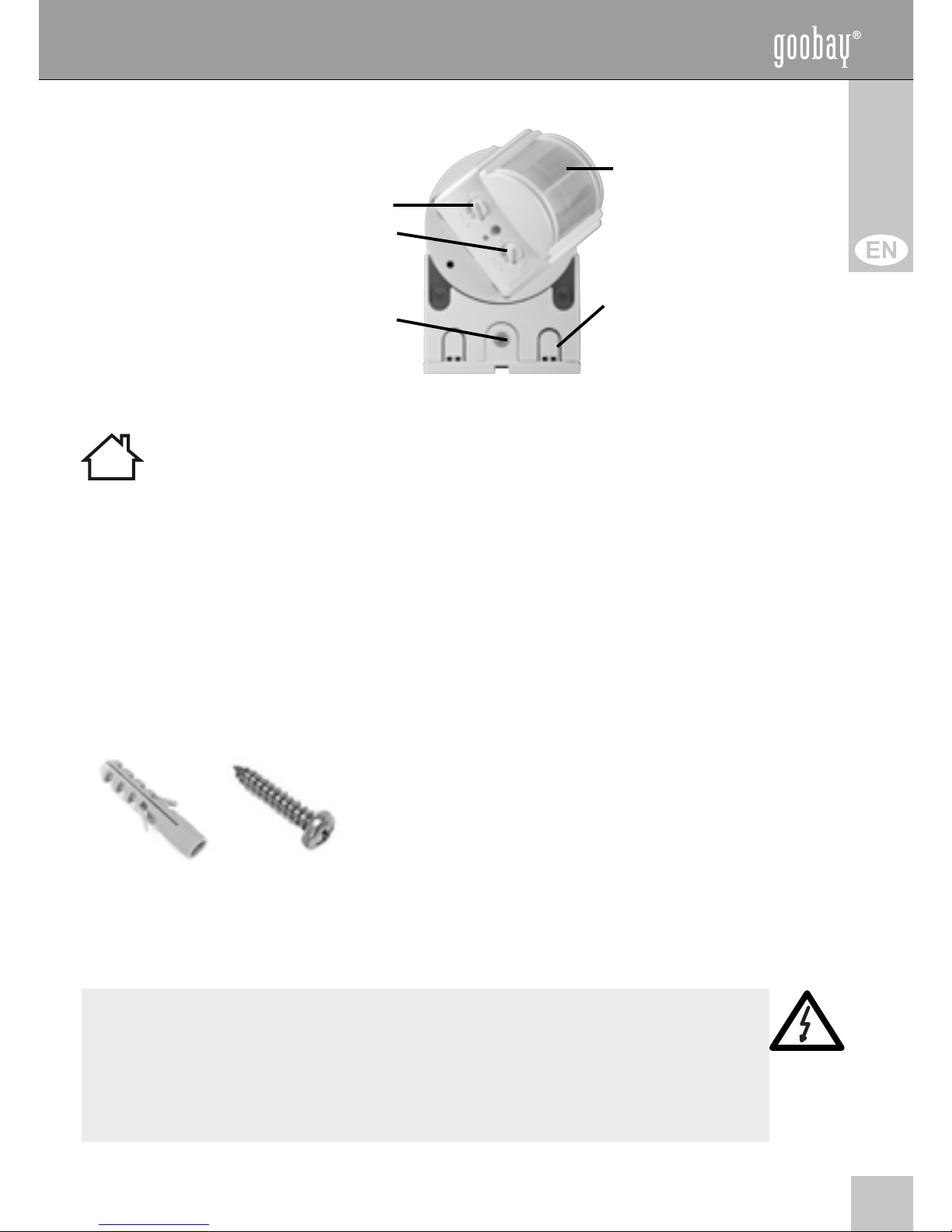

95174 / 96000:
Sensor
Leuchtdauer
Lichtempndlichkeit
Kabel-
Gehüseschraube schacht

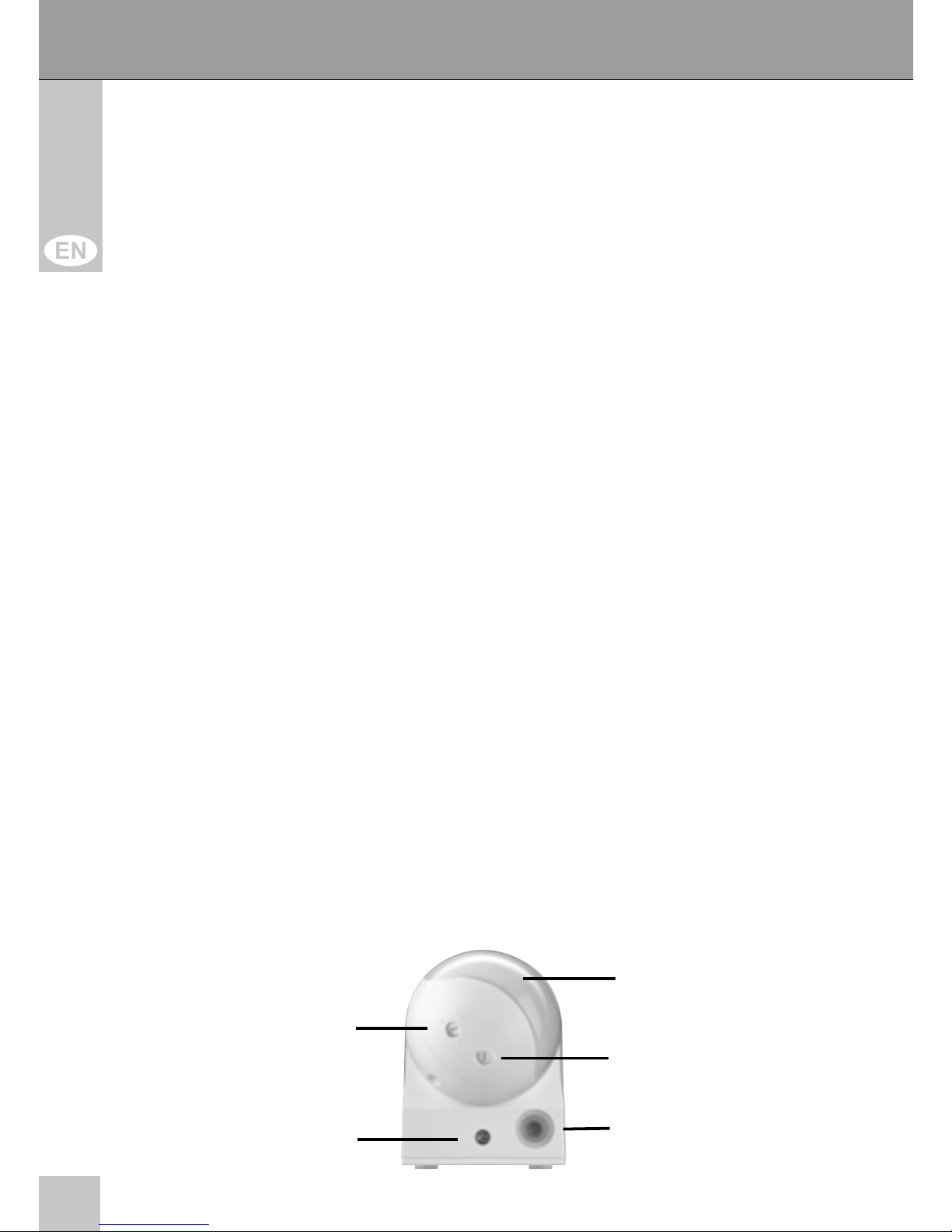

95175 / 96001:
Sensor
Leuchtdauer
Lichtempndlichkeit
Kabel-
Gehüseschraube schacht
3 Bestimmungsgemäßer Gebrauch:
Dieses Produkt ist für die Verwendung im Heimbe
reich, wie in Kapitel 2 beschrieben, vorgesehen. Ein
anderer Gebrauch ist nicht gestattet. Das Nichtbeachten und
Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen und Schäden an Personen und
Sachen führen.
4 Lieferumfang:
1 x Infrarot-Bewegungsmelder
1 x Betriebsanleitung
1 x Montagematerial
2 x 2 x

6
Betriebsanleitung
5 Installation und Bedienung:
Installation:
1. Schalten Sie die Sicherung ab.
2. Kontrollieren Sie mit einem Spannungsprüfer, ob die zu
verdrahtenden Leitungen wirklich spannungsfrei sind.
Im Zweifel muss die Installation durch eine Elektro-Fachkraft
erfolgen.
3. Kontrollieren Sie den Packungsinhalt auf Vollständigkeit.
4. Vergleichen Sie alle zu verwendenden Produkte auf
Kompatibilität.
5. Entfernen Sie die Abdeckkappe an der Rückseite des
Bewegungsmelders mittels Kreuzschlitz-Schraubendreher.

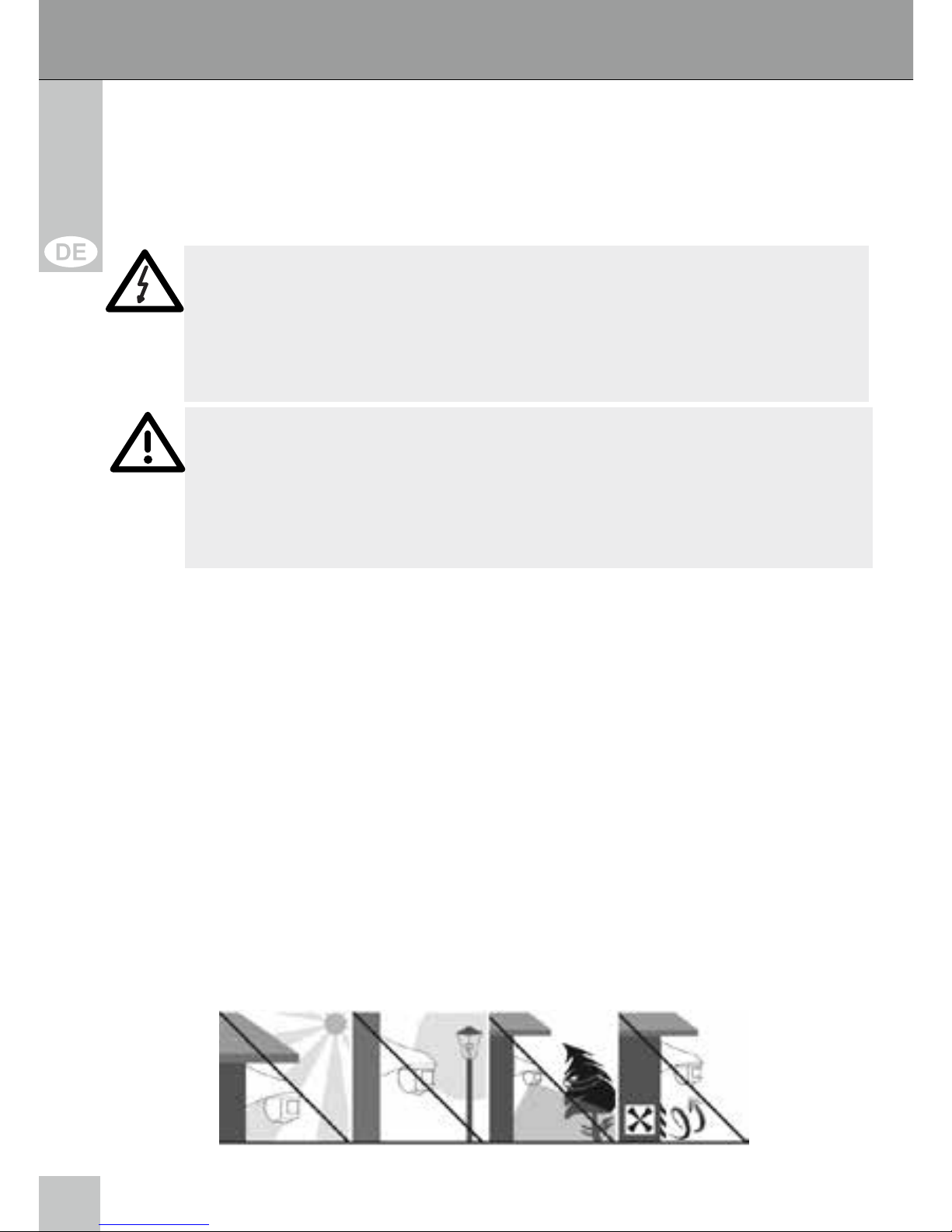

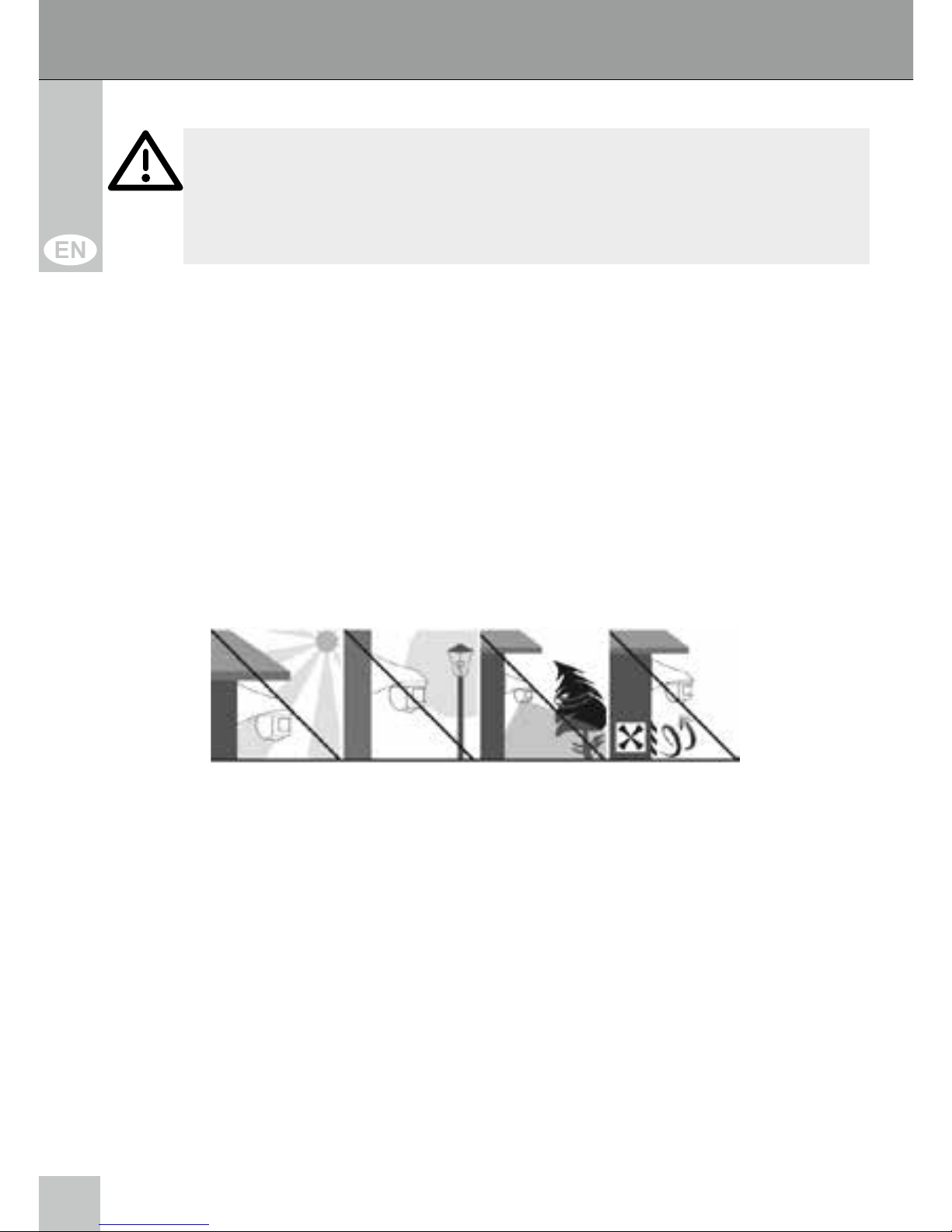

Wählen Sie den Montageort nicht in der Nähe von Straßenbe-
leuchtungen, Panzen oder Klimaanlagenöffnungen. Vermeiden
Sie direkte Sonneneinstrahlung.
GEFAHR! Lebensgefahr durch Stromschlag!
Vermeiden Sie den Kontakt mit Netzspannungen!
Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise
spannungsfrei!
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder
Anschlussbuchsen!

7
6. Befestigen Sie die Abdeckkappe mit dem Montagematerial
an einer Decke oder Wand in 1,8 - 2,5 m Höhe. Achten Sie
hierbei auf die Kabelführung und die seitliche Ausrichtung.
Der Erfassungsbe reich ist 180° in einem Abstand von max.
12 m.
Im Lieferumfang ist Montagematerial für Betonwände / -decken
enthalten. Andere Materialien benötigen u.U. anderes Montage-
material.

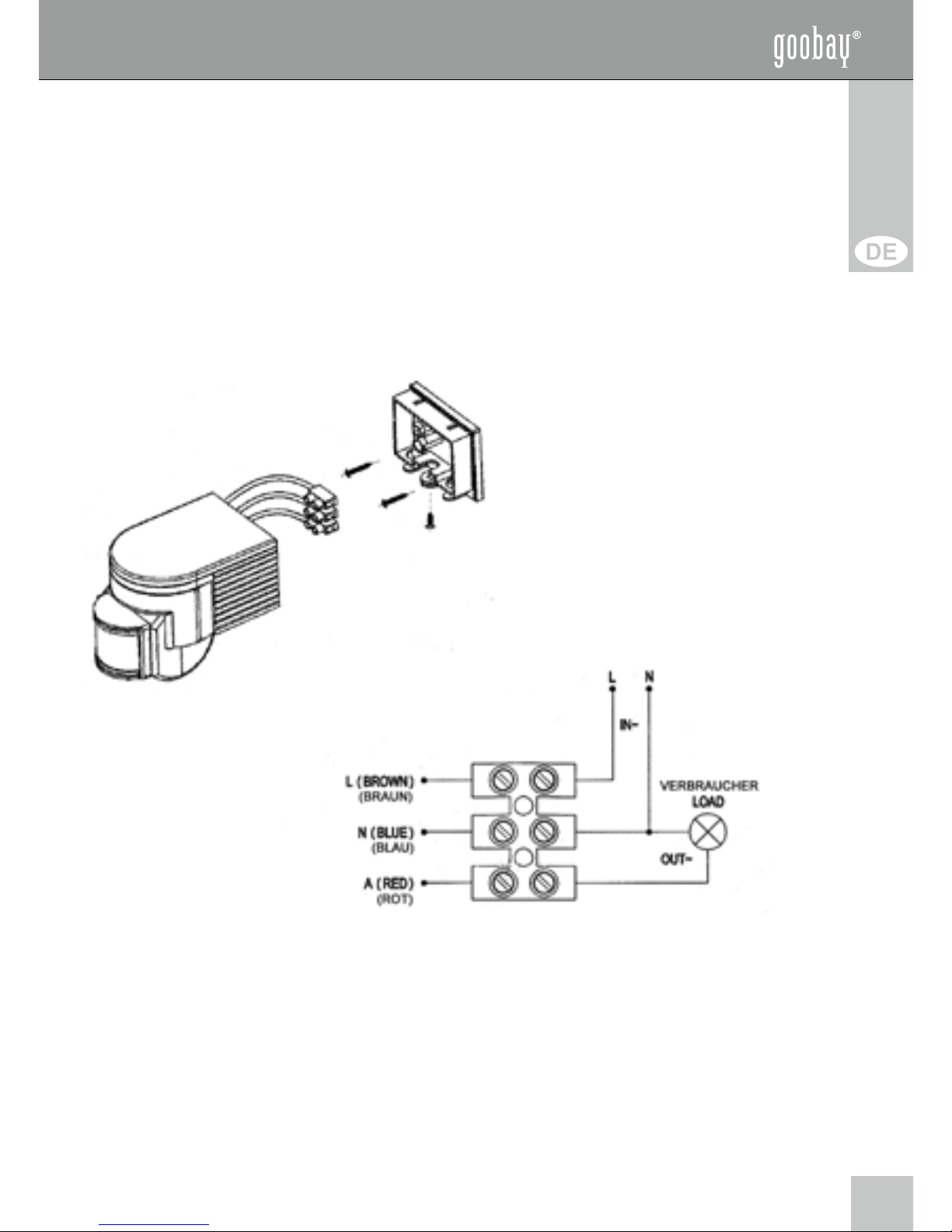

Bewegungsmelder Abdeckkappe
Beispielabbildung: Die
Form des Bewegungs-
melders kann abweichen.

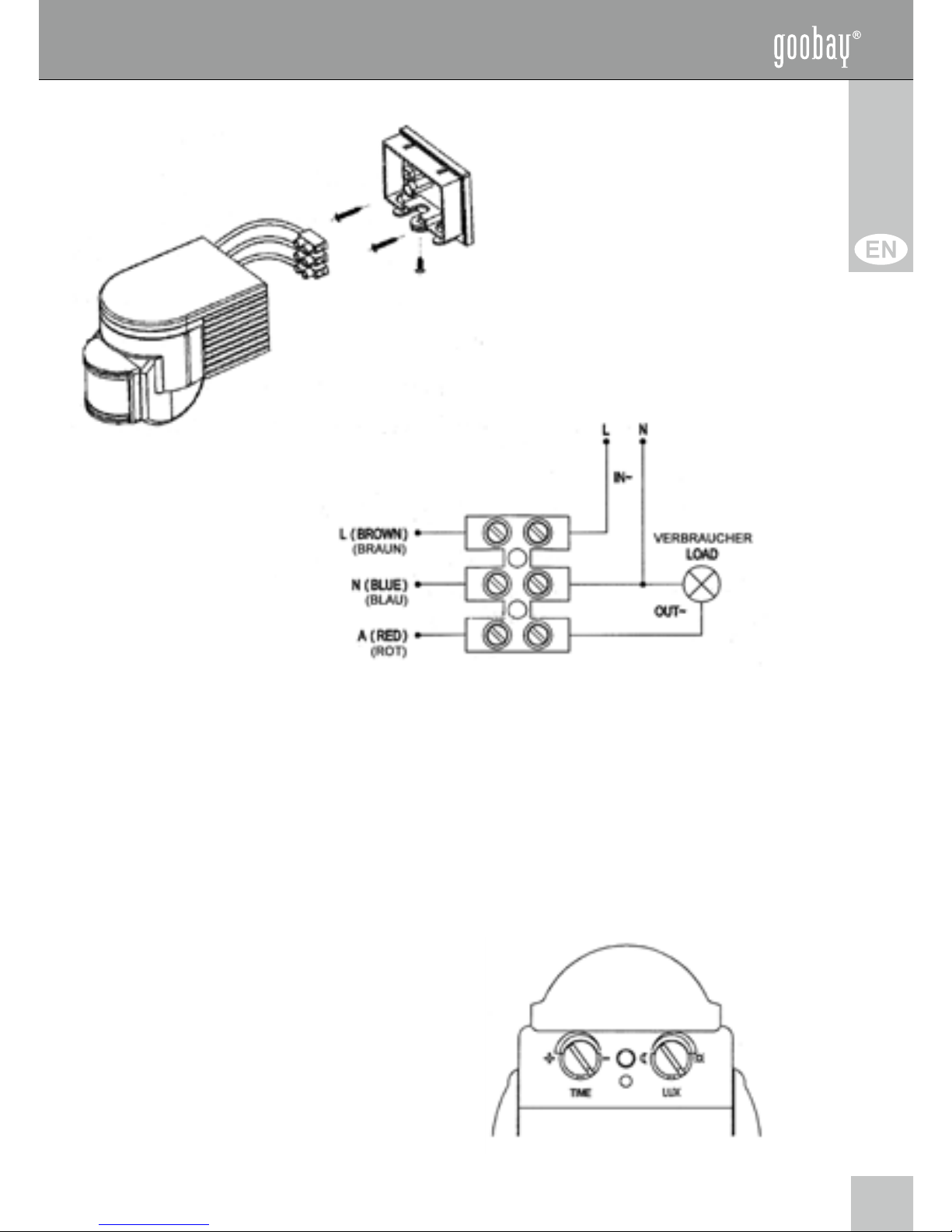

7. Installieren Sie alle Kabel wie folgt:
Phase (Leiter)
Nullleiter (Masse)
Verbraucher (Lampe)
8. Stecken Sie die Lüsterklemme nach dem Anschluss auf die
dafür vorgesehenen Haltenasen.
9. Verbinden Sie Abdeckkappe und Bewegungsmelder und
sichern Sie die Verbindung mit der Kreuzschlitzschraube.
10. Richten Sie den Bewegungsmelder durch Drehen und
Neigen der Sensoreinheit aus.
11. Stellen Sie die Sicherung wieder an.

8
Betriebsanleitung
Bedienung:

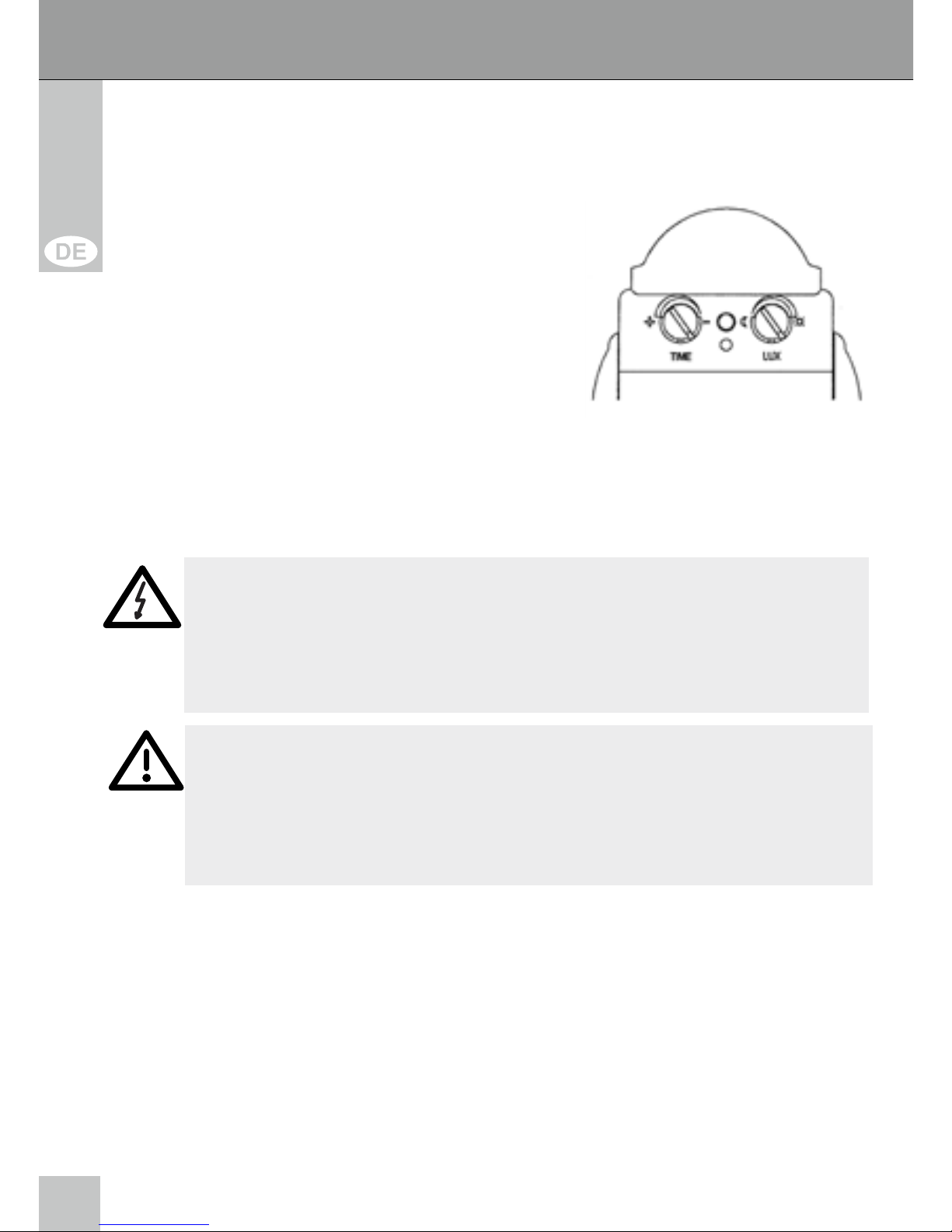

1. Stellen Sie die Zeiteinstellung
(TIME) ein. Diese legt fest, wie
lange das Licht nach dem
Auslösen an sein soll.
2. Stellen Sie die Empndlich-
keits einstellung (LUX) ein.
Diese legt fest wie schnell der
Bewegungsmelder anspricht.
6Pege,Wartung,Lagerungund
Transport:
• Das Produkt ist wartungsfrei.
• Schalten Sie die Sicherung ab und trennen Sie das Produkt
vom Stromnetz.
• Reinigen Sie es nur mit einem trockenen, weichen Tuch.
Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu
vermeiden. Bei starken Verschmutzungen kann das Reini-
gungstuch leicht mit Wasser angefeuchtet werden. Achten
Sie dabei auf stromführende Leitungen. Setzen Sie keine Rei-
nigungsmittel oder Chemikalien ein, da dies das Material
GEFAHR! Lebensgefahr durch Stromschlag!
Vermeiden Sie den Kontakt mit Netzspannungen!
Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise
spannungsfrei!
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder
Anschlussbuchsen!

9
angreifen kann. Es darf keine Feuchtigkeit in das Produktin-
nere gelangen.
• Vermeiden Sie Stellen mit hohen Temperaturen und
Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei
Wartung, Pege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschütz-
ter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf,
um Schäden zu vermeiden.
7 Problembehebung:
Problem Abhilfe
Das Produkt
funktioniert nicht.
• Prüfen Sie, ob alle Kabel richtig
angeschlossen sind.
• Prüfen Sie die Funktion der Lampe
und schalten Sie nach fertiger Monta-
ge die Sicherung wieder ein.
• Überprüfen Sie die Einstellungen.
Die Empnd-
lichkeit ist nicht
zufriedenstellend.
• Entfernen Sie Hindernisse aus dem
Erkennungsbereich.
• Bei Temperaturen >40°C kann es zu
Fehlschaltungen kommen.
• Achten Sie auf die richtige Montage-
höhe.
• Stellen Sie die Empndlichkeit (LUX)
ein.
Die Leuchtdauer
ist nicht zufrieden-
stellend.
• Stellen Sie die Leuchtdauer (TIME)
ein.
andere Fragen • Konsultieren Sie Ihren Händler.

10
Betriebsanleitung
8 Technische Daten:
Modell 95174 / 96000 95175 / 96001
Eingangsspannung 220-240 V AC / 50 Hz
Umgebungshelligkeit 3-2000 Lux
Leuchtdauer min. 10+/-3 s
max. 12+/-2 min. min. 10+/-3 s max. 7+/-2 min.
Schutzart IP44
max. Leistung 1200 W (Glühlampe)
300 W (Energiesparlampe)
Mindestlast 1 W
Erkennungsbereich max. 12 m (<24°C)
Erkennungswinkel 180°
Betriebstemperatur -20 ~ +40°C
rel. Luftfeuchte <93% RH
Energieaufnahme
in Betrieb / Stand-by 1.07W / 1.09W 0.44W / 0.50W
Reaktionsgeschwin-
digkeit 0,6~1,5 m/s
Maße 96 x 90 x 68 mm 130 x 88 x 76 mm
Gewicht 194 g 272 g
Farbe weiß / schwarz weiß / schwarz
9 Gewährleistung und Haftung:
• Der Hersteller gewährt auf ein neues Produkt 2 Jahre
gesetzliche Gewährleistung.

11
• Da der Hersteller keinen Einuss auf die Installation des
Produktes hat, deckt die Gewährleistung und die Garantie
nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt
werden sollte, wenden Sie sich bitte an Ihren Fachhändler
und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kauf-
nachweis vor. Ihr Händler wird den Fehler entweder vor Ort
beheben, oder das Produkt an den Hersteller weiterleiten.
Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn
Sie eventuelle Fehler ausführlich beschreiben – nur dann
haben Sie Gewähr, dass auch selten auftretende Fehler mit
Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden,
die durch unsachgemäße Installation, Bedienung oder
Wartung, die nicht in dieser Anleitung beschrieben sind,
entstanden sind.
• Ändern und modizieren Sie das Produkt und dessen
Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener
Einsatz ist unzulässig und führt zu Gewährleistungsverlust,
Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder
Anleitung behalten wir uns vor.
10Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der
europäischen WEEE-Richtlinie nicht mit dem Hausmüll
entsorgt werden. Deren Bestandteile müssen getrennt
der Wiederverwertung oder Entsorgung zugeführt werden, weil
giftige und gefährliche Bestandteile bei unsachgemäßer Entsor-
gung die Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
verpichtet, elektrische und elektronische Geräte am Ende ihrer

12
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzuge-
ben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
Symbol auf dem Produkt, der Betriebsanleitung oder/und der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art
der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2012/19/EU
WEEE Nr.: 82898622
11EG-Konformitätserklärung:
Mit dem CE Zeichen erklärt Goobay®, eine
registrierte Marke der Wentronic GmbH, dass
das Gerät die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.

13

14
User‘s Manual
Table of Content: Page:
1 Safety Instructions 14
2 Description and Function 16
3 Intended Use 17
4 Scope of Delivery 17
5 Installing and Operating 17
6 Maintenance, Care, Storage and Transport 20
7 Troubleshooting 20
8 Specications 21
9 Warranty and Liability 22
10 Disposal Instructions 23
11 EC Declaration 23
1 Safety Instructions:
ATTENTION! Only skilled electricians may assemble
and disassemble the housing of the product.
ATTENTION! Read the user`s manual completely and
carefully. It is part of the product and includes important
information for proper installation and use. Keep this
user‘smanualforclaricationandonlypassiton
together with the product.
INFRARED MOTION SENSORS IP44
DANGER! Risk of life by electric shock!
Avoid contacting mains voltages!
Turn off the power of all circuits before working on the
product!

15
• This product is not a toy and is not meant for children,
because it contains small parts which can be swallowed and
can injure when used inappropriately!
• Do not use any damaged products or parts.
• Remove or store the packing materials well, because
children may cut themselves on them while playing. Further-
more, there is a risk of swallowing and inhalating of inciden-
tals and insulating material.
• Install and store the product and its accessories in a way that
does not infringe any person or property damage, eg due to
falling or stumbling.
• Avoid extreme inuences, e.g. like heat and coldness,
humidity and direct sun insultaion, vibrations and mechanical
pressure.
• Do not modify or change the product or its accessories! Also
mind chapter “warranty and liability“.
• Mind the specications for transporting and use applicable
methods, e.g. by using the original packing.
• If defects, mechanical damages, disturbances or other
problems occur, which are not solvable with this manual,
take the device out of work immediately and consult your
dealer for questions, repairing or change like it is described in
chapter “warranty and liability“.
• A defective device may not be put into operation, but must be
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
ATTENTION! Risk of injury by falling parts or impacts!
Mind respectable connections!
Install the product in a minimum height of 1.8 meters!

16
User‘s Manual
protected against further use. Repairing, such as assembling
and disassembling the housing is only allowed to skilled
professionals. By repairing it yourself you will loose all
warranties and there is a risk of electric shock and short
circuit.
• Motion sensors are not suitable for use as components of an
alarm system. They can trigger false alarms if the installation
place has been chosen unfavourably.
• For working with mains voltage, attend to the effective VDE
advices. In doubt, let the product be installed by a trained
Engineer.
2 Description and Function:
This product is an infrared motion sensor for indoors and
outdoors and is specied as installation material. It reacts to
heat radiation (infrared radiation) of moving objects that enter
the detection area of the sensor, eg. people and animals, etc.
The sensor must „see“ the area which is monitored. Thermal
radiation propagates in a straight line, but is stopped by glass or
other solid objects.
Entering the detection area of the sensor switches the connec-
ted electrical consumer on and after a (adjustable) time off again
automatically. A built-in photocell prevents working of the motion
sensor during sunlight. In addition, the ambient brightness can
be adjusted by a regulator.
95174 / 96000: sensor
lighting photosensi-
time vity
cable drain
mounting
screw

17
95175 / 96001:
sensor
ligthing time
photosensivity
cable-
mounting screw drain
3 Intended Use:
This product is made for home use like described in
chapter 2. We do not permit using this product in other
ways. Use the product only in dry interior rooms. If not attending
to these regulations and notes on safety, it might causes fatal
accidents, injuries and damages to persons and property.
4 Scope of Delivery:
1 x Infrared motion sensor
1 x user‘s manual
1 x installation material
2 x 2 x
5 Installing and Operating:
Installing:
DANGER! Risk of life by electric shock!
Avoid contacting mains voltages!
Turn off the power of all circuits before working on the
product!

18
User‘s Manual
1. Switch off the mains fuse.
2. Check with a voltage tester to be sure, all lines are really
stress-free. If in doubt, a electrician must do the installation
work.
3. Check the packing content for being complete.
4. Compare all products to be compatible to each other.
5. Remove the cover cap at the back of the motion sensor by
using a Phillips head screwdriver.
Choose the installation place away from street lighting, plants or
air conditioning vents. Avoid direct sun insulation.
6. Attach the cover cap to a wall or ceiling in a height of 1.8 to
2.5 m with the installation material. At this, attend to the cable
location and its lateral alignment. The detection area is 180°
in a distance of max. 12 m.
The scope of delivery includes installation material for concrete
walls or ceilings. Other materials need other installation material.
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!

19
motion sensor cover cap
Sample gure: The
shape of the motion
sensor can differ.
7. Install all cables as follows:
phase (hot)
zero conductor (ground)
consumer (lamp)
8. Plug the luster terminal onto the provided lugs.
9. Connect motion sensor and cover cap and lock the
connection by the Phillips head screw.
10. Adjust the direction of the motion sensor by turning and tilting
the sensor unit.
11. Switch on the mains fuse.
Operating:
1. Adjust the time settings
(TIME). This means how long
the lamp is on after activating.
2. Adjust the photosensitivity (LUX).
This means how fast the motion
sensor react.

20
User‘s Manual
6 Maintenance, Care, Storage and
Transport:
• The device is maintenance-free.
• Switch off the mains fuse and disconnect the product from
mains!
• Use a dry and soft cloth to clean your product. Be careful to
avoid scratches. Use a slightly moist cloth for heavy stains.
Look out for live cables! Do not use any cleaning supplies.
This can cause burns to the materials. Avoid liquid entry to
the device.
• Avoid places with high temperatures, humidity, or places
which can become wet, also during maintenance, care,
storage, and transport.
• Keep the product away from children and store it at dry and
dust-proof places!
• Keep the original packing for transport and to avoid damages.
7 Troubleshooting:
Problem Help
DANGER! Risk of life by electric shock!
Avoid contacting mains voltages!
Turn off the power of all circuits before working on the
product!
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
