Goobay 71364 User manual

Betriebsanleitung
User manual
Mode d‘emploi
Istruzioni per l‘uso
Art. 71364
Mikrowellen/Radar Flach-Decken-Bewegungsmelder
Ceiling-mounted at Microwave Motion Sensor
Détecteur de mouvement plat HF/Radar
Rilevatore di movimento piatto a microonde/radar

3
Betriebsanleitung
BETRIEBSANLEITUNG
BETRIEBSANLEITUNG ............................3
USER MANUAL .........................................13
MODE D‘EMPLOI ......................................23
ISTRUZIONI PER L‘USO ...........................33
Inhalt
1Sicherheitshinweise ........................................................................... 4
1.1 Allgemeines................................................................................. 4
1.2 Warnstufen .................................................................................. 4
2Beschreibung und Funktion ............................................................... 5
2.1 Produkt ...................................................................................... 5
2.2 Produktteile ................................................................................. 5
2.3 Lieferumfang ............................................................................... 5
2.4 Technische Daten........................................................................ 6
3Bestimmungsgemäßer Gebrauch...................................................... 6
4Vorbereitung ...................................................................................... 6
5Installation ...................................................................................... 7
6Montage ...................................................................................... 7
7Einstellungen...................................................................................... 9
7.1 Einstellungen vornehmen ........................................................... 9
7.2 Reichweite................................................................................... 9
8 Wartung,Pege,LagerungundTransport ........................................ 10
9Haftungshinweis................................................................................. 10
10 Entsorgungshinweise ......................................................................... 10
11 EU-Konformitätserklärung ................................................................. 10

4
1 Sicherheitshinweise
1.1 Allgemeines
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
>> Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-
tes verfügbar sein.
>> Betriebsanleitung aufbewahren.
>> Installations-,Demontage-,Wartungs-undReparaturarbeiten
   nurvonausgebildetemElektro-Fachpersonalausführenlassen.
Stromschlaggefahr
>> VorArbeitenamProduktspannungsfreischalten,Sicherung
abschalten und gegen Wiedereinschalten sichern.
>> VorArbeitenamProduktSpannungsfreiheitsicherstellenund
prüfen.
  >> ProduktundZubehörnichtmodizieren.
>> Produkt nicht abdecken.
>> Nicht in abgedichteten Umgebungsbedingungen verwenden.
>> ExtremeBelastungenwieHitzeundKälte,Nässeunddirekte
Sonneneinstrahlung, Mikrowellen sowie Vibrationen und me-
chanischen Druck vermeiden.
Bewegungsmelder sind nicht als Komponente für Alarmanlagen im Sinne
des Verbandes der Sachversicherer (VdS) geeignet. Sie können Fehlalarme
auslösen, wenn der Montageort ungünstig gewählt wurde.
  >> NurEN60998-2-1undEN60998-2-2geprüfteAnschlussklem-
   menbenutzen.
>> Örtliche Installations- und Bauvorschriften befolgen.
>> Bei Fragen, Defekten, mechanischen Beschädigungen, Störun-
gen und anderen nicht durch die Begleitdokumentation be
hebbaren Problemen, an Händler oder Hersteller wenden.
>> Produkt, Produktteile und Zubehör nur in einwandfreiem Zu-
   standbenutzen.
  >> AufhinterPutzliegende,stromführendeoderandereLeitungen
achten und diese nicht beschädigen!
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
     SicherheitshinweisezuTod oder schweren Verlet-
zungenführenkönnen.
Warnung vor Gefahren, die bei Missachtung der
     SicherheitshinweisezuVerletzungenführenkönnen.
Warnung vor Gefahren, die bei Missachtung der Hin-
 weisezuSachschädenführenkönnen.

5
Betriebsanleitung
2Beschreibung und Funktion
2.1 Produkt
IhrProduktisteinMikrowellen-/Radar-BewegungsmelderfürdenInnenbe-
reich und stellt elektrotechnisches Installationsmaterial dar.
EsfunktioniertnachdemDoppler-PrinzipundsendetMikrowellenaus.Diese
werdenvonObjektenimErfassungsbereichreektiertundvomSensoraus-
gewertet.BeiFrequenzänderungenerfolgtdieAktivierungdesangeschlos-
senen Verbrauchers.
ImVergleichzuInfrarot-bewegungsmelderndurchdringtdieHF-Sensortech-
nikauchGlas,HolzundLeichtbauwändeundreagiertaufjedeBewegung,
unabhängig von Wärme.
2.2 Produktteile
1
2
3
4
7
6
5
8

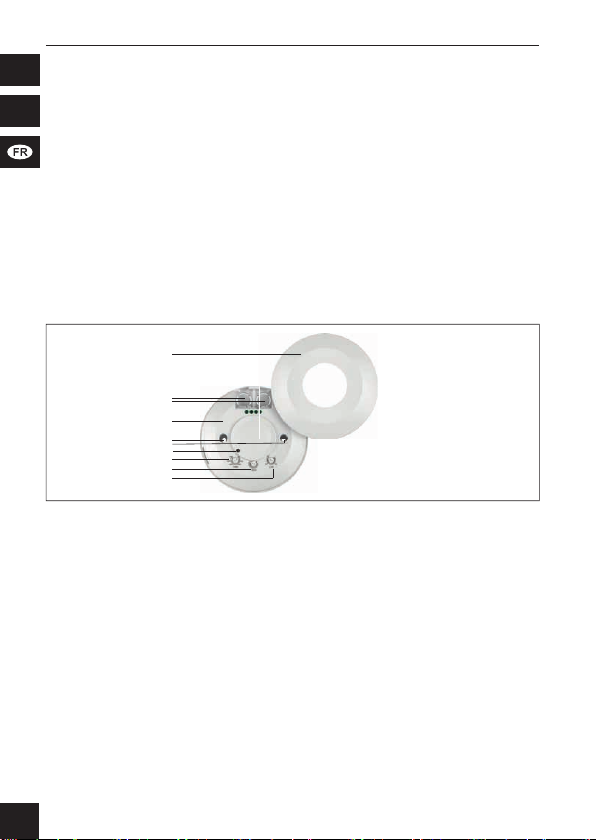

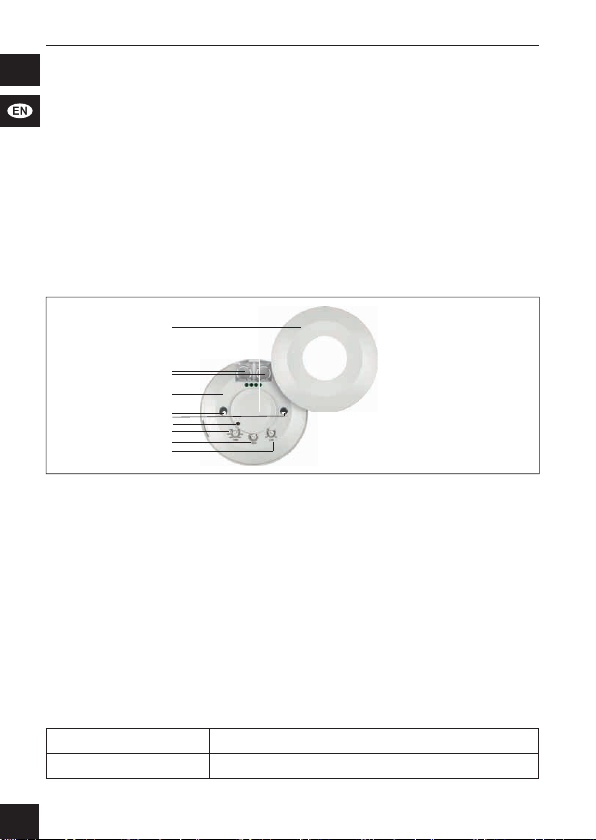

Fig.1: Produktteile
1  Abdeckkappe
2  KabeldurchführungenundAnschlussklemmen
3 Gehäuse
4 Montagelöcher
5 Sensor
6  Ausschaltverzögerung
7  Auslöseempndlichkeit
8  Helligkeitsempndlichkeit
2.3 Lieferumfang
Mikrowellen/Radar Flach-Decken-Bewegungsmelder, 2 Montageschrauben,
2Betondübel,Betriebsanleitung

6
2.4 Technische Daten
Spannung 220-240V~50Hz
Standby-Leistung ≤0,5W
Nennlast max.1200W(Glühlampe),
max.300W(Energiesparlampe)
Energiebedarf ~0,9 W
Überwachungsbereich 2-6m(<24°C)
Überwachungswinkel 120/360° Wand-/Deckenmontage
Abschaltverzögerung 10/30/90±3 s, 3/6/12±1 Min.
Helligkeitsempndlichkeit <3-2000 lx / Tag und Nacht ( )
HF System 5,8GHzCWRadar,ISMBand
Sendeleistung <0,2 mW
Deckenmontagehöhe 2-6 m
Bewegungserkennung 0,6-1,5 m/s
Schutzart IP20
Umgebung -20 ~ +40 °C, <93 % RH
Schalter Triac
Maße Ø115 x 24 mm
Montagelochabstand ~62 mm
Gewicht 65 g
Tab.1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
IP20 EineandereVerwendungalsindenKapiteln„Beschreibungund
Funktion“sowieinden„Sicherheitshinweisen“beschrieben,ist
  nichtzugelassen.DiesesProduktistgegenmittelgroßeFremd-
körper,abernichtgegenWassereintrittgeschützt.DasNichtbeachtenund
NichteinhaltendieserBestimmungenundderSicherheitshinweisekannzu
schwerenUnfällenundSchädenanPersonenundSachenführen.
4Vorbereitung
• TechnischeDatenallerzuverwendendenGerätevergleichenum
  Kompatibilitätsicherzustellen.
• Lieferumfang auf Vollständigkeit kontrollieren und Unversehrtheit
sicherstellen.

7
Betriebsanleitung
5Installation
Stromschlaggefahr
• Offene Kabelenden NUR von erfahrener Elektro-
fachkraft anschließen lassen.
• VorArbeitenamProduktspannungsfreischalten,
Sicherung abschalten und gegen Wiedereinschalten sichern.
• VorArbeitenamProduktSpannungsfreiheitsicherstellenund
  prüfen.
Die verwendeten Stromkabel sollten einen Mindestquerschnitt von 1,0 mm²
besitzen.FolgendeAnschlüssewerdenanderLüsterklemmedesProdukts
vorgenommen.
1. EntfernenSiedieAbdeckkappe.
2. SchließenSieIhreVerbraucher(LOAD)wieabgebildetan.
Bei der Verwendung mit mehreren Verbrauchern müssen diese parallel
verdrahtet werden.
Stromkabel können von oben durch die Decke oder seitlich installiert werden.
Fig.2: Installation
3. Fixieren Sie alle Kabelverbindungen mit einem Schraubendreher.
4. IsolierenSiedieVerbindunggegenBerührenundNässe.
Die Erdungsleitung wird nicht angeschlossen.
6Montage
Absturzgefahr/ Sachschaden
• Hilfsmittelsicherplatzierenundbenutzen.
 •AufhinterPutzliegende,stromführendeoder
andere Leitungen achten und diese nicht beschädigen!

8
1. Wählen Sie den Montageort nach folgenden Kriterien aus:

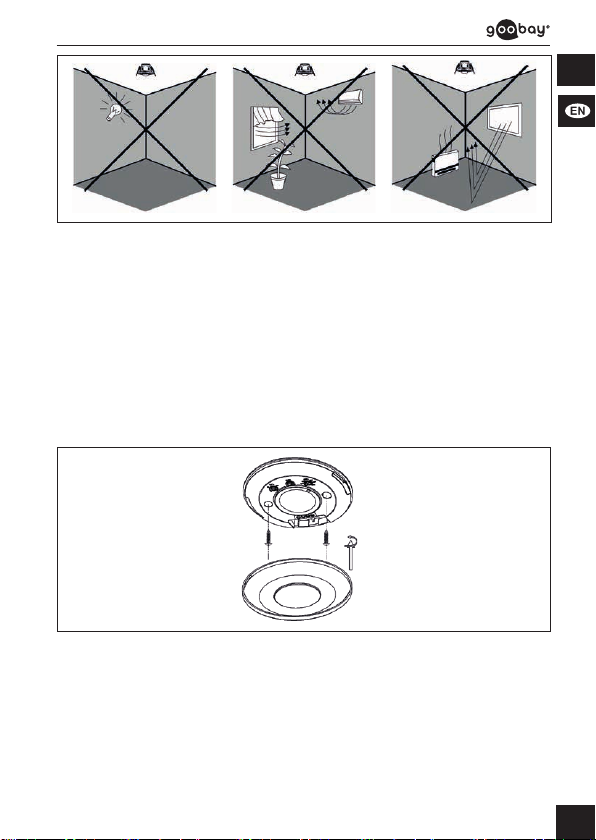

Fig.3: Montageort
 • DieOberächemussstabilsein.
Mitgeliefertes Montagematerial ist nur für Beton- und Steindecken geeignet.
Für die Montage an anderen Oberächen müssen andere Dübel verwendet
werden.
• Das Produkt muss absolut gerade befestigt werden.
 • Panzen,Straßenbeleuchtungen,reektierendeFlächenodersich
  willkürlichbewegendenObjektedürfensichnichtimErfassungsbe-
  reichbenden.
 • DieempfohleneMontagehöhebeträgt2-6m.
2. BohrenSie2MontagelöchermitgeeignetemWerkzeugindieDecke.
3. SteckenSiepassendeDübelindieBohrlöcher.
4. Schrauben Sie den Bewegungsmelder mittels Schraubendreher fest.
Fig.4: Montage
5. NehmenSiedieEinstellungenvorwieinKapitel7beschrieben.
6. MontierenSiedieAbdeckkappe.

9
Betriebsanleitung
7Einstellungen

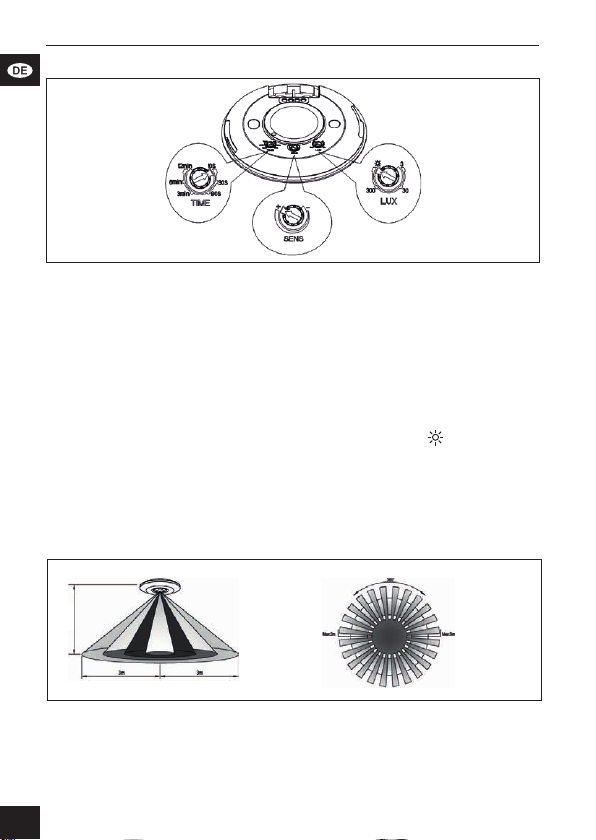

Fig.5: Einstellungen
7.1 Einstellungen vornehmen
1. StellenSiedieAusschaltverzögerungTIMEmittelsSchraubendreher
 zwischen10Sekundenund12Minutenein.
2. StellenSiediegewünschteAuslöseempndlichkeitLUXmittelsSchrau-
bendreher ein.
Die eingestellte Beleuchtungsstärke in LUX ist die Reaktionsgrenze, unter-
halb der der Bewegungsmelder auslöst. Soll dieser nur nachts auslösen,
muss dieser auf 3 LUX eingestellt werden. Soll der Bewegungsmelder tags
und nachts auslösen, stellen Sie ihn auf das Sonnensymbol ein. Die
Auslöseempndlichkeitseinstellungen für Dämmerung usw. liegen ja nach
Montageort dazwischen und müssen je nach Bedarf getestet werden.
3. StellenSiedieReichweiteSENSzwischen2-6mein.
7.2 Reichweite
120° 360°
2-6m
Tab.2: Reichweite

10
8Wartung, Pege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• NureintrockenesundweichesTuchzumReinigenverwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühlundtrockenlagern.
• ProduktbeilängeremNichtgebrauchfürKinderunzugänglichundin
  trockenerundstaubgeschützterUmgebunglagern.
• OriginalverpackungfürdenTransportaufhebenundverwenden.
9Haftungshinweis
 DruckfehlerundÄnderungenanProdukt,VerpackungoderProdukt-
dokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
10 Entsorgungshinweise
ElektrischeundelektronischeGerätedürfennachdereuropäischen
WEEERichtlinienichtmitdemHausmüllentsorgtwerden.Deren
  BestandteilemüssengetrenntderWiederverwertungoderEntsor-
  gungzugeführtwerden,weilgiftigeundgefährlicheBestandteilebei
unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädi-
gen können.
SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller,dieVerkaufsstelleoderandafüreingerichtete,öffentlicheSam-
melstellenkostenloszurückzugeben.Einzelheitendazuregeltdasjeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/
undderVerpackungweistaufdieseBestimmungenhin.MitdieserArtder
Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigenBeitragzumSchutzunsererUmwelt.
WEEE Nr.: 82898622
11 EU-Konformitätserklärung
Hiermit erklärt Goobay®, eine registrierte Marke der Wentronic
GmbH, dassdergenannteFunkanlagentyp derRichtlinie2014/53/
EUentspricht. Dervollständige Text der EU-Konformitätserklärung
istunterderfolgendenInternetadresseverfügbar:https://www.wentronic.de/de/

11
User manual
USER MANUAL
BETRIEBSANLEITUNG ............................3
USER MANUAL
.........................................13
MODE D‘EMPLOI
......................................23
ISTRUZIONI PER L‘USO
...........................33
Content
1Safety instructions.............................................................................. 12
1.1 In general..................................................................................... 12
1.2 Warning levels............................................................................. 12
2 DescriptionandFunction ................................................................... 13
2.1 Product ...................................................................................... 13
2.2 Productparts............................................................................... 13
2.3 ScopeofDelivery........................................................................ 13
2.4 Generalspecications ................................................................ 13
3Intended Use ...................................................................................... 14
4 Preparation ...................................................................................... 14
5Installation ...................................................................................... 15
6Mounting ...................................................................................... 15
7Settings ...................................................................................... 17
7.1 Changing settings ....................................................................... 17
7.2 Reach ...................................................................................... 17
8 Maintenance,Care,StorageandTransport ...................................... 18
9Liability notice..................................................................................... 18
10 DisposalInstructions.......................................................................... 18
11 EU Declaration of Conformity ............................................................ 18

12
1 Safety instructions
1.1 In general
The user manual is part of the product and contains important information for
correct use.
>> Readtheusermanualcompletelyandcarefullybeforeuse.
The user manual must be available for uncertainties and passing the product.
  >> Keepthisusermanual.
>> Installation,assembly,maintenanceandrepairworkmustbe
   carriedoutonlybytrainedelectricalspecialists.
Risk of electric shock
>> Cutoffpowersupplybeforeanyworkontheproduct,switchoff
safety fuses and secure against reconnection.
>> Assure and check the absence of voltage before any work on
theproduct.
  >> Donotmodifyproductandaccessories.
  >> Donotcovertheproduct.
>> Do not use in sealed environments.
>> Avoid stresses such as heat and cold, moisture and direct sun-
   light,vibrationandmechanicalpressure.
Motion detectors are not suitable as a component of alarm systems within the
meaning of the Association of Property Insurers (VdS). They can trigger false
alarms if the installation place has been chosen unfavorably.
>> Only use EN 60998-2-1 and EN 60998-2-2 tested terminals.
>> Follow local installation and building regulations.
>> In case of questions, defects, mechanical damage, trouble and
   otherproblems,non-recoverablebythedocumentation,contact
   yourdealerorproducer.
  >> Useproduct,productpartsandaccessoriesonlyinperfect
condition.
>> Pay attention to current-carrying or other lines, lying behind
   plasteranddonotdamagethem!
1.2 Warning levels
 Warningsagainsthazardsthatmayresultinserious
injuries or death in case of nonobservance.
 Warningsagainsthazardsthatmayresultininjuries in
case of non-observance.
 Warningsagainsthazardsthatmayresultinmaterial
damage in case of non-observance.

13
User manual
2 Description and Function
2.1 Product
Yourproductisamicrowave/radarmotionsensorforindooruseandrepre-
sentselectrotechnicalttings.
ItworksontheDopplerprincipleandsendsoutmicrowaves.Thesearereec-
ted from objects in the detection area and evaluated by the sensor. If frequency
changes, the activation of the connected load is done.
Comparedtoinfraredmotiondetectors,theRFsensortechnologyalsopene-
tratesglass,woodandstudwallsandreactstoeachmovement,independent
of heat.
2.2 Product parts
1
2
3
4
7
6
5
8
Fig.6:Productparts
1  Covercap
2 Cable glands and terminals
3 Housing
4 Mounting holes
5 Sensor
6 Switch-OFF delay
7  TripSensitivity
8 Brightness sensitivity
2.3 Scope of Delivery
Ceiling-mountedatMicrowaveMotionSensor,2Mountingscrews,
2 concrete dowels, User manual
2.4 General specications
Voltage 220-240V~50Hz
Standbypower ≤0.5W

14
Rated load max.1200W(incandescentlamps),
max.300W(energy-savinglamps)
Powerconsumption ~0.9 W
Detection area 2-6m(<24°C)
Detection angle 120/360° wall/ceiling installation
Switch-off delay 10/30/90±3 s, 3/6/12±1 Min.
Brightness sensitivity <3-2000 lx / day and night ( )
HF System 5.8GHzCWRadar,ISMBand
Transmissionpower <0,2 mW
Ceiling mounting height 2-6 m
Motion detection 0.6-1.5 m/s
Protection level IP20
Environment conditions -20 ~ +40 °C, 93 % RH
Switch Triac
Dimensions Ø115 x 24 mm
Borehole diameter ~62 mm
Weight 65 g
Tab.3: Specications
3Intended Use
IP20 Wedonotpermitusingthedeviceinotherwayslikedescribedin
chapter“DescriptionandFunction“and„SafetyInstructions“.This
productisprotectedagainstmediumsizedforeignobjects,butnotagainst
water ingress. Not attending to these regulations and safety instructions
mightcausefatalaccidents,injuries,anddamagestopersonsandproperty.
4Preparation
• Comparet hespec i cationsofalluse ddevicestoensurecompatibility.
• Checkthescopeofdeliveryforcompletenessandintegrity.

15
User manual
5Installation
Risk of electric shock
• LetopencableendsONLYassemblebyexperienced
electrician.
• Cutoffpowersupplybeforeanyworkontheproduct,
switch off safety fuse and secure against reconnection.
• Assure and check the absence of voltage before any
  workontheproduct.
Thepowercordusedshouldhaveaminimumcrosssectionof1.0mm².The
followingconnectionsaremadetotheterminalblockoftheproduct.
1. Removethecovercap.
2. Connectyourlamps(LOAD)likeshown.
If using several lamps, they must be wired in parallel.
Power cables are installable sidewise or from above.
Fig.7: Installation
3. Fix all wire connections using a screwdriver.
4. Insulate the connection against contact and moisture.
The earth wire will not be connected.
6Mounting
Risk of falling / Material damage
• Place and use tools safely.
• Pay attention to current-carrying or other
lines,lyingbehindplasteranddonotdamagethem!
1. Selectthemountingplaceaccordingtothefollowingcriteria:

16
Fig.8:Mountingplace
• The surface must be stable.
Delivered mounting material is only for use with concrete or stone ceilings.
For other surfaces, use other dowels.
 • Theproductmustbeattachedabsolutelystraight.
 • Plants,streetlighting,reectivesurfacesorrandomlymoving
objects must not be located in the detection range.
• The recommended mounting height is 2-6 m.
2. Drill 2 mounting holes in the ceiling by using suitable tools.
3. Putttingdowelsintothemoutingholes.
4. Tighten the motion sensor by a screwdriver.
Fig.9: Mounting
5. Settheadjustmentslikeshowninchapter7.
6. Assemblethecovercap.

17
User manual
7 Settings
Fig.10: Settings
7.1 Changing settings
1. Adjust the switch-off delay TIME by using a screwdriver between 10
seconds and 12 minutes.
2. AdjustthepreferredbrightnesssensivityLUXbyusingascrewdriver.
The lighting intensity in LUX is the response limit, the motion detector triggers
below. If this trigger only should work at night, it must be set to 3 LUX. If the
motion sensor should trigger at night and day, set it to the sun symbol .
The trigger sensitivity settings for twilight, etc. are indeed after installation
and must be tested depending on demand.
3. Set the reach SENS a between 2-6 m.
7.2 Reach
120° 360°
2-6m
Tab.4: Reach

18
8Maintenance, Care, Storage and Transport
Theproductismaintenance-free.
Material Damage
• Only use a dry and soft cloth for cleaning.
• Do not use detergents or chemicals.
• Store cool and dry.
• Storetheproductoutthereachofchildrenandinadryanddust-pro-
tected ambience when not in use.
• Keepandusetheoriginalpackagingfortransport.
9Liability notice
 Wereservetherighttoprintingerrorsandchangestoproduct,
  packagingorproductdocumentation.
• See our terms of warranty. These are available in their current form
under the given contact details.
10 Disposal Instructions
AccordingtotheEuropeanWEEEdirective,electricalandelec-
  tronicequipmentmustnotbedisposedwithconsumerswaste.Its
  componentsmustberecycledordisposedapartfromeachother.
  Otherwisecontaminativeandhazardoussubstancescanpolluteour
environment.
Asaconsumer,youarecommittedbylawtodisposeelectricalandelectronic
devicestotheproducer,thedealer,orpubliccollectingpointsattheendof
the devices lifetime for free. Particulars are regulated in national right. The
symbolontheproduct,intheuser`smanual,oratthepackagingalludes
totheseterms.Withthiskindofwasteseparation,application,andwaste
disposalofuseddevicesyouachieveanimportantsharetoenvironmental
protection.
WEEE No: 82898622
11 EU Declaration of Conformity
Hereby Goobay®, a registered trademark of Wentronic GmbH ensu-
res,thatthementionedradiosystemtypeisconformedtoDirective
2014/53/EU. The full text of EU Declaration of Conformity is available
at the following Internet address: https://www.wentronic.de/en/

19
Mode d‘emploi
MODE D‘EMPLOI
BETRIEBSANLEITUNG
............................3
USER MANUAL
.........................................13
MODE D‘EMPLOI
......................................23
ISTRUZIONI PER L‘USO
...........................33
Contenu
1Consignes de sécurité........................................................................ 20
1.1 En général ................................................................................... 20
1.2 Niveaux d‘alerte .......................................................................... 20
2 Descriptionetfonction ....................................................................... 21
2.1 Produit ...................................................................................... 21
2.2 Pièces et accessoires ................................................................. 21
2.3 Contenu de la livraison ............................................................... 21
2.4 Spécications.............................................................................. 22
3 Utilisationprévue................................................................................ 22
4 Préparation ...................................................................................... 22
5Installation ...................................................................................... 23
6Montage ...................................................................................... 23
7Réglages ...................................................................................... 25
7.1 Réglagerlesparamètres............................................................. 25
7.2 Portée ...................................................................................... 25
8 Maintenance,Entretien,StckageetTransport .................................. 26
9 Clausederesponsabilité.................................................................... 26
10 Instructionspourl’élimination ............................................................ 26
11 UE Déclaration de conformité............................................................ 26

20
1Consignes de sécurité
1.1 En général
Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes
informations pour une bonne installation et une bonne utilisation.
>> Lisezlemoded‘emploiattentivementetcomplètementavantde
l‘utiliser.
Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit.
  >> Conservezsoigneusementcemoded‘emploi.
>> L‘installation,lemontage,lamaintenanceetlesréparations
   moûtêtreeffectuéesquepardesspécialistesformésélec-
triques.
Risque de choc électrique
>> Éteindrel‘alimentationavantdetravaillersurleproduit,les
   fusiblesdesécuritéetprotégercettecontrelareconnexion.
>> Garantir et de contrôler l‘absence de tension avant que le travail
   surleproduit.
  >> Nemodiezpasproduitetlesaccessoires.
  >> Necouvrezpasleproduit.
  >> Nepasutiliserdansdesenvironnementsfermés.
>> Éviter des conditions extrêmes, telles que la chaleur extrême et
froid, l‘humidité et de la lumière directe du soleil, ainsi que
   microondes,desvibrationsetdelapressionmécanique.
Les détecteurs de mouvement ne sont pas appropriés en tant que composant
des systèmes d‘alarme dans le sens de l‘Association des Assureurs (VdS).
Vous pouvez déclencher de fausses alarmes si le site de l‘installation a été
choisi de façon défavorable.
>> Seulement utiliser EN 60998-2-1 et EN 60998-2-2 testé termin-
aux.
>> Respecterlesrèglementsd‘installationetdeconstruction
locaux.
>> En cas de questions, les défauts, les dommages mécaniques,
   desingérencesetd‘autresproblèmes,nonrécupérablesparla
   documentation,contactezvotrerevendeurouleproducteur.
  >> Utilisezleproduit,piècesetaccessoiresdesproduitsunique-
   mentenparfaitétat.
>> Faites attention à lignes du courant ou d‘autres, qui sont derriè-
   releplâtreetnepaslesendommager!
1.2 Niveaux d‘alerte
 Misesengardecontrelesdangerspouvantentraîner
des blessures graves ou la mort en cas de non
 respect.
 Misesengardecontrelesdangerspouvantentraîner
des blessuresencasdenonrespect.
 Misesengardecontrelesdangerspouvantentraîner
les dommages matériels en.

21
Mode d‘emploi
2Description et fonction
2.1 Produit
Votreproduitestuncapteurdemouvementmicro-ondes/radarpourune
utilisationintérieureetreprésentelesraccordsélectrotechniques.
Ilfonctionnesurleprincipedel‘effetDoppleretenvoiedesmicro-ondes.
Ceux-cisontrééchispardesobjetsdanslazonededétectionetl‘évaluation
parlecapteur.Sideschangementsdefréquence,l‘activationdelacharge
connectée est faite.
Parrapportàdesdétecteursdemouvementàinfrarouge,latechnologiede
détecteurRFpénètreégalementleverre,leboisetlesgoujonsetréagità
chaquemouvement,indépendantdelachaleur.
2.2 Pièces et accessoires
1
2
3
4
7
6
5
8
Fig. 11: Pièces et accessoires
1 Capuchon
2 Glandesetbornesdecâbles
3 Logement
4 Trous de montage
5 Capteur
6 Temporisationaudéclenchement
7 Sensibilité voyage
8 Sensibilité Luminosité
2.3 Contenu de la livraison
DétecteurdemouvementplatHF/Radar,2Vis de montage, 2 Goujons,
Moded‘emploi
