Helvex H-105 User manual

1-07-0729-2
Regadera de Chorro Fijo con
Sistema Anticalcáreo / Fixed Jet
Shower with Antiscale System
H-105
Cromo / Chrome
H-105-S
Satín / Satin
1
2
3
4
5
6
78
9
10
11
13
14
15
12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Economizador / Economizer
/ Knot Nudo
Insurance KnotSeguro p/ Nudo /
Tuerca Moleteada / Knurled Nut
Empaque p/ Nudo / Gasket Knot
/ Clamping ConnectorConector de Sujeción
/ O´ringO´ring
Tornillo ¼-20 / ¼-20 Screw
Tapa Superior / Top Cover
Tuerca Hexagonal / Hex Nut
Empaque / Gasket
Tornillo 5-40 x ¼ / 5-40 x ¼ Screw
Difusor / Diffuser
/ Mat with SoftenersTapete con Anticalcáreos
Cuerpo Regadera / Body Shower
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
INSTALLATION GUIDE
Hi I'm Fluxy, I'll
help you to install
your product.
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
perico teflón
plumber
tape
adjustable
wrench
Herramienta Requerida / Required Tools
*70 cm
(27,5")
*120 cm
(47.2")
brazo (no incluido)
arm (not included)
cuerpo mezclador
(no incluido)
mixer body (not
included)
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Requerimientos de Instalación
Installation Requirements
H-105 0,2 2,84 19,6
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
6,0 85,3 588,3
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
NPT
FFL
(Nivel de Piso Terminado)
(Finished Floor Level)
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 4815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
No. Descripción / Description
*Recommended Dimensions
*Medidas Recomendadas
2
1
H-105-S
/ Installation Requirements
Requerimientos de Instalación
Componentes / Components

Posibles Causas y Soluciones / Troubleshooting
El economizador está sucio. /
The flow regulator is dirty.
Desarme la regadera y limpie el economizador a chorro de agua
(”Mantenimiento” Pag. 2, paso 5). / Disassemble the shower and clean
the flow regulator with water jet (”Maintenance” Page 2, step 5).
Problema / Problem Causas / Causes Solución / Solutions
No se colocó cinta teflón en las uniones. /
No place teflon tape on the joints.
Colocar cinta teflón en las uniones (Pag. 2, paso 3). /
Place plumber tape on the joints. (Page 2, step 3).
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Verifique que la presión mínima de operación sea la correcta (Pag. 1). /
Verify that the minimum operating preasure is correct (Page 1).
Disminución del chorro
de agua. / Water flow
decreased.
La presión en la instalación no es la adecuada.
/ The operating pressure is not adequate.
Los anticalcáreos están obstruidos.
/ Anti-limescale are dirty.
Realice limpieza (página 2, paso 5).
/ Cleaning (page 2, step 5).

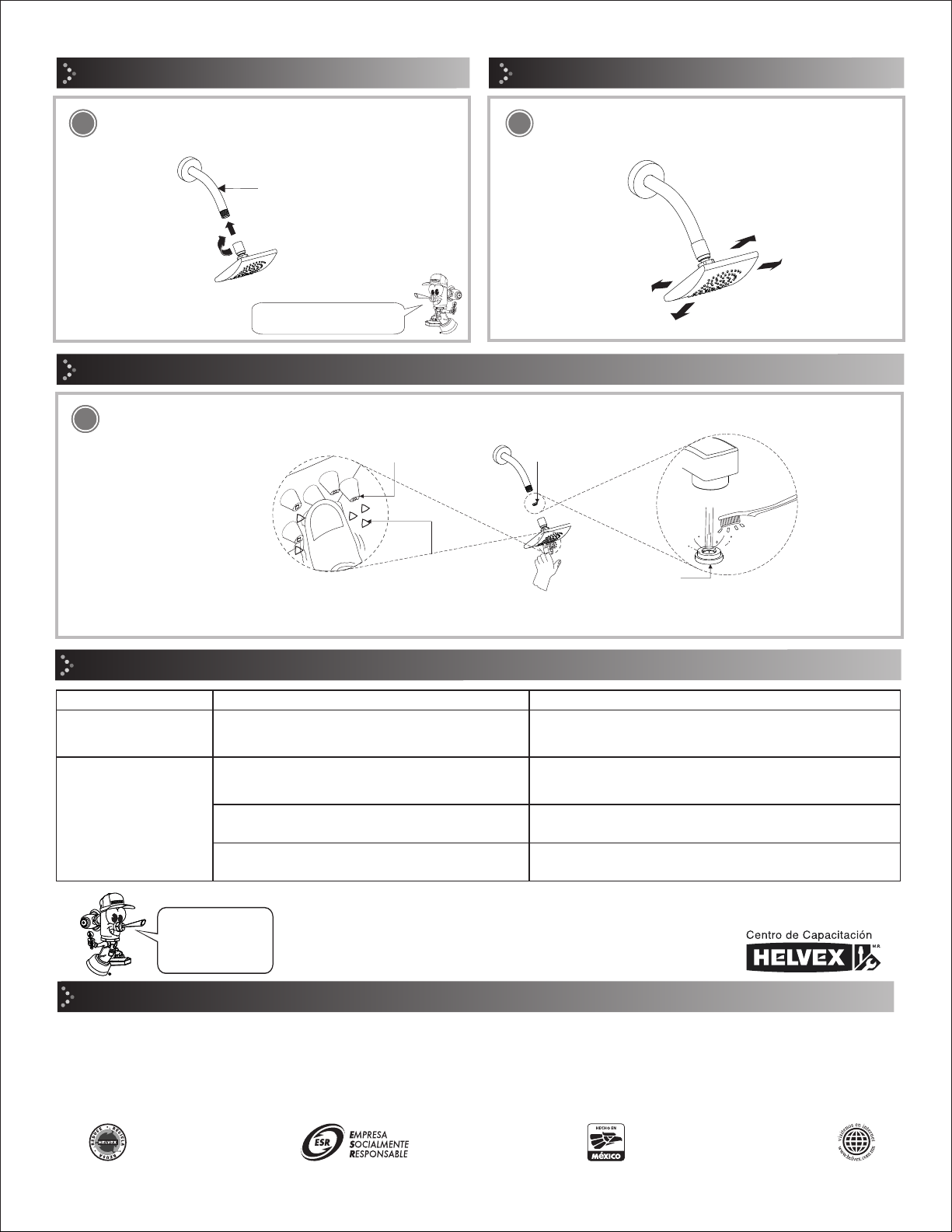

Instalación General / General Installation
3Enrosque la regadera en el brazo (no incluido). / Screw the
shower to the arm (not included).
Coloque teflón en las uniones
roscadas. / Place plumber tape in
the threaded joints.
brazo
Mod. TR-012
(no incluido)
arm
Mod. TR-012
(not included)
Operación / Operation
4Oriente el cuerpo regadera en la dirección que desee. / Guide the
body shower in the desired direction.
3
35 Desenrosque la regadera del brazo, retire el economizador, limpie a chorro de agua con un cepillo suave y vuelva a colocarlo en la regadera. /
Unscrew the shower arm, remove the economizer, clean to jet of water with a soft brush and replace it in the shower.
Nota: Realice limpieza con la frecuencia que sea necesaria, ya que en el plato de la regadera se acumulan partículas de basuras y minerales (incrustaciones calcáreas) que
dependen del grado de la dureza del agua de cada región, lo cual ocasionan que el flujo de agua disminuya o sea nulo en cierto momento. / Note: Clean as often as necessary to
avoid flow decrease caused by debris and limescale that depend of water hardness from each region, which cause the flow water decreases or is zero at some point.
L a r e g a d e r a e s d e l i b r e
mantenimiento, sólo pase el dedo
por encima de los anticalcáreos
para eliminar las incrustaciones
calc ár ea s. / T he s ho we r is
maintenance free, just swipe your
finger over the anti-limescale to
remove the limescale.
economizador
economizer
anticalcáreos
anti-limescale
incrustaciones
calcáreas
limescale
economizador
economizer
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Del. Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Mantenimiento / Maintenance
