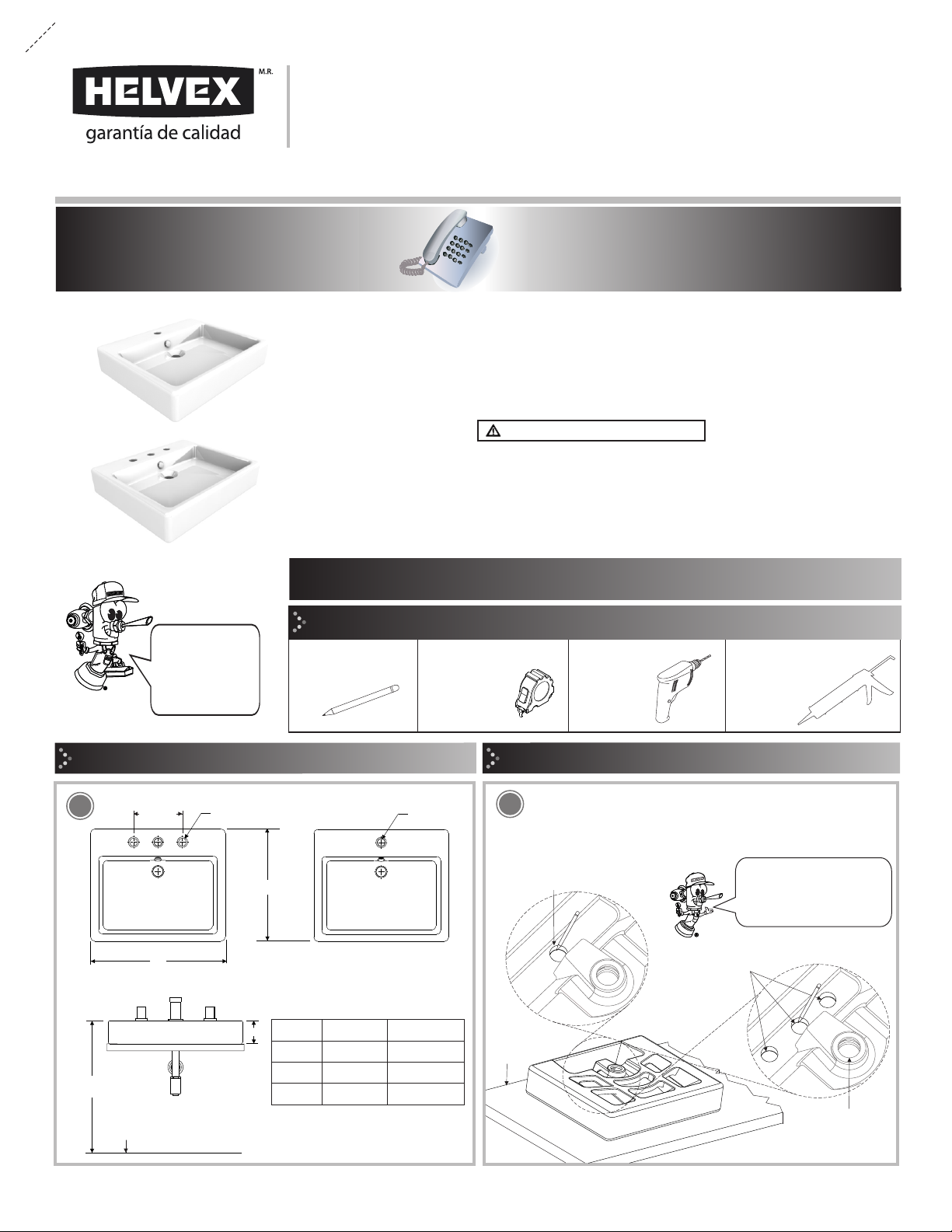

Helvex LV LUCERNA 1 User manual

Relación
Installation
lápiz
pencil
1
1
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Dimensiones Generales / General Dimmentions
flexómetro
flexometer
taladro
drill
Coloque el lavabo en la posición deseada y marque los barrenos
sobre la cubierta para la instalación hidráulica, se recomienda
voltear el lavabo. / Place the sink in the desired position and mark
the holes on the cover for the hydraulic system, it is
recommended to turn the sink.
pistola con silicón
antihongos
antifungal silicone
gun
2
Herramienta Requerida / Required Tools
ADVERTENCIA / WARNING
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
LV LUCERNA 1 GDE
Lavabo Grande de Sobreponer con Rebosadero una Perforación
Blanco. / Big White Sink of Overlap with Overflow, One Drilling.
LV LUCERNA 3
Lavabo de Sobreponer con Rebosadero Tres Perforaciones Blanco. /
White Overlap Sink with Overflow Three Drilling .
LV LUCERNA 1
Lavabo de Sobreponer con Rebosadero una Perforación Blanco.
/ White Overlap Sink with Overflow One Drilling.
LV LUCERNA 3 GDE
Lavabo Grande de Sobreponer con Rebosadero tres Perforaciones
Blanco. / Big White Sink of Overlap with Overflow, Three Drilling.
20,3 cm
(8”)
Ø 3,5 cm
(1,4”)
*83,8 cm
(33”)
NPT (Nivel de Piso Terminado)
(Finish Floor Level)
Colocar una toalla o papel
que impida que el lavabo se
raye. / Put a towel or paper to
prevent scratching the sink.
Ø 3,2 cm
(1 ¼”) max.
Instalación General / General Installation
* Medidas Recomendadas
*Recommended Dimmentions
barreno para
contra desagüe
hole for against drain
barrenos para
mezcladora
holes for mixer
barreno para monomando
hole for single lever
FFL
cubierta
cover
CDimensión
Dimension
A
B
C
LV LUCERNA 1 LV LUCERNA 1 GDE
LV LUCERNA 3 LV LUCERNA 3 GDE
55,5 cm
44,5 cm
12,0 cm
(21,9")
(17,5")
(4,7")
60 cm
50 cm
13 cm
(23,6")
(19,6")
(5,1")
A
B
LV LUCERNA 1 M
Lavabo de Sobreponer con una Perforación y con Rebosadero Color
Marfil. / Overlap Sink with Overflow One Drilling, Bone Color.
LV LUCERNA 3 M
Lavabo de Sobreponer con Rebosadero Tres Perforaciones Color
Marfil. / Overlape Sink with Overflow Three Drilling Bone Color.

chapetón (incluido)
escutcheon (included)
4
3
5
2
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
Posibles Causas y Soluciones / Troubleshooting
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Del. Azcapotzalco, C. P. 02300, Ciudad de México.
Ranure de acuerdo a las marcas después de haber definido la posición del lavabo (utilice
una herramienta de corte de acuerdo al tipo de material de la superficie) y limpie la
superficie en la que se colocará el lavabo. / Slot according to marks after defining the
position of the sink (use a cutting tool according to the type of surface material) and clean
the surface to be placed in the sink.
Problema / Problem Causa / Cause Solución / Solution
El agua no se va por el rebosadero.
The water goes down the overflow.
Los líquidos se quedan estancados.
The fluids get stuck.
Se instaló una contra sin rebosadero.
A counter was installed without overflow.
Algún elemento se encuentra obstruyendo el céspol o el rebosadero.
Some element is obstructing the trap or overflow.
Coloque una contra con rebosadero.
Place a counter with overflow.
Retire el elemento que obstruye.
Remove the obstructing element.
Instale la mezcladora y la contra (no
incluidos) antes de fijar el lavabo. /
Install faucet and counter (not included)
before fixing the sink.
contra
counter
mezcladora
faucet
*Medidas recomendadas
*Recommended measures
cubierta
cover
22,9 cm
9,0”
1,5 cm
0,6”
10 cm
4,0”
22,9 cm
9,0"
7,6 cm
3.0"
cubierta
cover
10 cm
4,0”
Coloque el lavabo. / Place the sink. Aplique un cordón de silicón antihongos
alrededor del lavabo. /Apply an antifungal
silicone cord around the sink.
6
Se recomienda utilizar el lavabo 12
horas después de su instalación. /
It is recommended to use the sink
12 hours after installation.
silicón antihongos
antifugal silicone
7Coloque el chapetón (incluido) en el
rebosadero. / Place the escutcheon
(included) in the overflow.
El chapetón es opcional. /
The escutcheon is optional.
5,1 cm
2,0"
