Jacuzzi MP44827 User manual

1
Questions, problems, missing parts? Before
returning to your retailer, call our customer service
department at 1-800-288-4002, 9 a.m. - 8 p.m.,
EST, Monday - Friday.
BATHROOM FAUCET
ROBINET DE SALLE DE BAINS
GRIFO PARA BAÑO
Jacuzzi®Item #/ Produit Jacuzzi # / Artículo de jacuzzi # MP44827 (CP)
MP44000 (BN) / MP44845 (ORB) / MP44817 (MB) / MP44818 (BB)
MODEL / MODÈLE / MODELO # 67692W-6001 / 67692W-6004
67692W-602707 / 67692W-607001 / 67692W-608204
ATTACH YOUR RECEIPT HERE /
JOIGNEZ VOTRE REÇU ICI /
ADJUNTE SU RECIBO AQUÍ
Purchase Date / Date d’achat /
Fecha de compra __________________
2019/04/08 V2
Des questions, des problèmes, des pièces
manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 800 288-4002,
entre 9 h et 20 h (HNE), du lundi au vendredi.
¿Preguntas, problemas, piezas faltantes? Antes
de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-800-288-4002, de lunes a
viernes de 9 a.m. a 8 p.m., hora estándar del Este.
ITEM / ARTICLE / ARTÍCULO # 0702752 (BN) / 1102766 (ORB)
1102763 (MB) / 1102760 (BB)

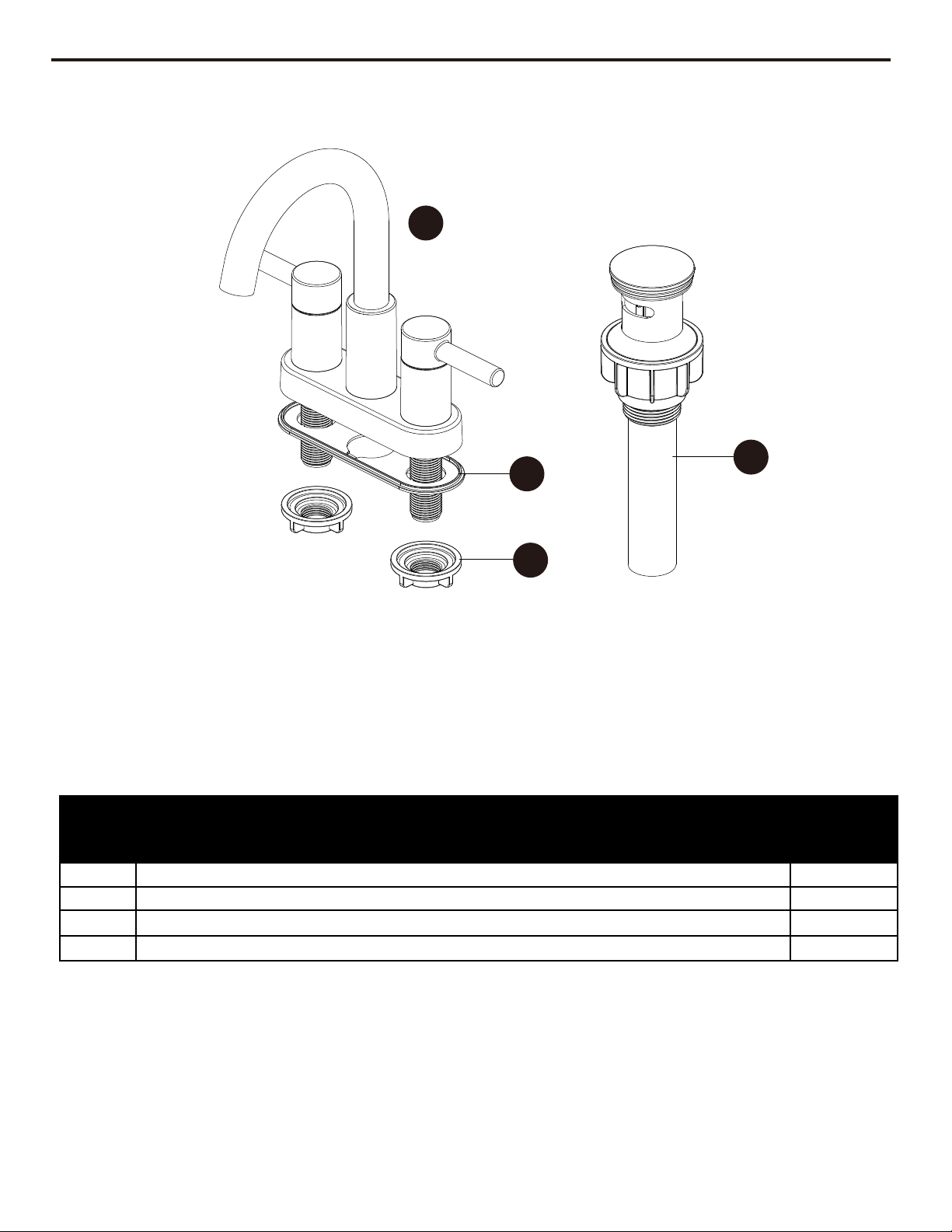

PACKAGE CONTENTS / CONTENU DE L’EMBALLAGE/CONTENIDO DEL PAQUETE
PART
PIÈCE
PIEZA
DESCRIPTION
QUANTITÉ
CANTIDAD
A Faucet / Robinet / Grifo
B
C
DESCRIPTION
DESCRIPCIÓN
QUANTITY
1
1
2
2
A
C
D
Gasket / Joint / Empaquetadura
Mounting Nut / Écrou de montage / Tuerca de montaje
B
D 1Pop-up / Tuyau d’évacuation / Levadizo

3
SAFETY INFORMATION / CONSIGNES DE SÉCURITÉ / INFORMACIÓN DE SEGURIDAD
Please read and understand this entire manual before attempting to assemble, operate, or install the product.
WARNING / AVERTISSEMENT / ADVERTENCIA:
• Follow the installation instructions carefully. Proper installation is the installer’s responsibility.
• Failure to follow correct installation procedures can result in the faucet being loose, which can result in serious injury.
CAUTION / MISE EN GARDE / PRECAUCIÓN:
• Check local building codes before beginning installation to ensure compliance.
PREPARATION / PRÉPARATION / PREPARACIÓN
Before beginning the assembly of this product, make sure all parts are present. Compare parts with the package
contents and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 60 minutes (including removal of old faucet)
Tools Required for Assembly (not included): Adjustable Wrench, Silicone Sealant, (2) Supply Lines
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d'assembler, d'installer ou d’utiliser
le produit.
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
• Suivez attentivement les instructions pour l’installation. Il incombe à l’installateur d'effectuer une installation adéquate.
• Si vous ne respectez pas les instructions, le robinet peut se desserrer et causer des blessures graves.
• Siga atentamente las instrucciones de instalación. El instalador tiene la responsabilidad de realizar una instalación
adecuada.
• Si no sigue los procedimientos correctos de instalación el grifo puede soltarse y provocar lesiones graves.
• Avant de commencer l’installation, consultez les codes du bâtiment en vigueur dans votre municipalité pour vous
assurer de vous y conformer.
• Verifique que cumple con los códigos de construcción locales antes de comenzar la instalación.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez le contenu de
l'emballage avec la liste des pièces et celle de la quincaillerie. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’assembler le produit.
Antes de comenzar el ensamblaje del producto, asegúrese de tener todas las piezas. Compare las piezas con la
lista del contenido del paquete y el diagrama. No intente ensamblar el producto si falta alguna pieza o si estas
están dañadas.
Temps d’assemblage approximatif : 60 minutes (y compris le retrait du vieux robinet).
Tiempo estimado de ensamblaje: 60 minutos (incluida la extracción del grifo antiguo)
Herramientas necesarias para el ensamblaje (no incluidas): Llave inglesa ajustable, sellador de silicona,
(2) tuberías de suministro
Outils nécessaires pour l’assemblage (non inclus) : clé à molette, mastic à la silicone, (2) conduites d’alimentation.

4
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE
1
Shut off the water supply. Remove the old faucet. Ensure the gasket (1) is on the bottom of the new
faucet (2). Place the faucet assembly (2) through
the mounting hole in sink.
NOTE: If the sink is uneven, use silicone under
the gasket (1).
Fermez l'alimentation en eau. Enlevez l’ancien
robinet.
Assurez-vous que le joint (1) se trouve au bas du
nouveau robinet (2). Placez l’ensemble de robinet (2)
dans les trous de montage du lavabo.
REMARQUE : Si le lavabo est inégal, utilisez de
la silicone sous le joint d’étanchéité (1).
2
Cierre el suministro de agua. Retire el grifo
anterior.
Asegúrese de que la empaquetadura (1) esté en
la parte inferior del nuevo grifo (2). Coloque el
ensamble del grifo (2) en el orificio de montaje
del lavamanos.
NOTA: Si el lavamanos está disparejo, utilice
silicona debajo de la empaquetadura (1).
1
2
3
Secure the faucet to the sink using the mounting
nuts (1) provided. Hand-tighten only.
Fixez le robinet au lavabo à l’aide des écrous de
montage (1) fournis. Serrez à la main seulement.
1
Asegure el grifo al lavabo con ayuda de las tuercas
de montaje (1) que se proporcionan. Apriete solo
con las manos.
1

5
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE
Remove the bottom gasket (1) and nut (2) from the
top gasket (3) and pop-up body (4). Attach these
pieces together by pushing the bottom gasket (1)
down into the top of the nut (2) and twisting
together.
Retirez le joint inférieur (1) et l’écrou (2) du joint
supérieur (3) et du tuyau d’évacuation (4). Fixez
ces pièces en poussant le joint inférieur (1) dans
le haut de l’écrou (2) et en les vissant ensemble.
4
1
2
4
3
Insert the pop-up body (1) into the sink. Ensure that
the top gasket (2) rests securely between the top of
the sink and the top of the pop-up body (1). From
underneath the sink, screw the bottom gasket (3)
and nut (4) assembly onto the pop-up body (1) by
twisting clockwise until secure.
NOTE: This pop-up assembly is only to be used with
sinks that have an integrated overflow.
Insérez le tuyau d’évacuation (1) dans le lavabo.
Assurez-vous que le joint supérieur (2) repose
fermement entre le haut du lavabo et le haut du tuyau
d’évacuation (1). En vous positionnant sous le lavabo,
vissez l’ensemble du joint inférieur (3) et de l’écrou (4)
au tuyau d’évacuation (1) en le tournant dans le sens
des aiguilles d’une montre jusqu’à ce qu’il soit serré.
REMARQUE : Cette évacuation mécanique ne doit
pas être utilisée avec les lavabos à trop-plein intégré.
Retire la empaquetadura inferior (1) y la tuerca (2)
de la empaquetadura superior (3) y el cuerpo
levadizo (4). Una estas piezas presionando la
empaquetadura inferior (1) hacia abajo en la parte
superior de la tuerca (2) y gírelas juntas.
Inserte el cuerpo levadizo (1) en el lavamanos.
Asegúrese de que la empaquetadura superior (2) se
asiente de manera segura entre la parte superior del
lavamanos y la parte superior del cuerpo levadizo (1).
Desde debajo del lavamanos, enrosque el ensamble
de la empaquetadura inferior (3) y la tuerca (4) en el
cuerpo levadizo (1) girándolo en dirección de las
manecillas del reloj hasta que esté asegurado.
NOTA: Este conjunto ensamblado emergentes es sólo
para usar con lavamanos que tengan rebosadero
integrado.
1
2
3
42
1
3
56
12
3
1
2
1
2
Make Connections to water lines:
Use 1/2 in. I.P.S. faucet connections (2, not included),
or use supply line coupling nuts (3, not included) with
a 3/8 in. O.D. ball-nose riser (1, not included). Use
wrenches to tighten the connections. Do not overtighten.
Branchement des conduites d'alimentation en eau :
Utilisez des raccords de robinet IPS de 1,27 cm
(½ po) (2, non compris), ou utilisez des écrous
d'accouplement pour conduite d'alimentation
(3, non compris) avec une colonne montante à bout
sphérique de D.E. de 9,53 mm (3/8 po) (1, non compris).
Serrez les raccords à l’aide d’une clé. Évitez de serrer
excessivement.
Cómo hacer las conexiones de las tuberías de agua:
Use conexiones de grifos de 1/2" IPS (2, no incluidas) o
tuercas de acoplamiento de líneas de suministro
(3, no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1, no incluidas). Apriete las
conexiones con una llave. No apriete demasiado.
Flush lines before connecting
Purgez les conduites avant de raccorder
Descargar las líneas antes de conectar

6
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE
CARE AND MAINTENANCE / ENTRETIEN / CUIDADO Y MANTENIMIENTO
•
and void your warranty.
• Nettoyez régulièrement le robinet avec un linge doux. N’utilisez pas de nettoyant abrasif, de laine d’acier ni de produit
• Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y químicos agresivos, ya
que pueden dañar el acabado y anular la garantía.
Flushing and checking for leaks:
IMPORTANT: After installation is complete, remove
the aerator (1) with a coin (2) to flush the water lines.
Turn on the water supply and allow both hot and cold
water to run for at least one minute each. This flushes
away any debris that could cause damage to internal
parts. While the water is running, check for leaks.
Turn off the water and replace the aerator.
Purge et recherche de fuites:
IMPORTANT : Une fois l’installation terminée, retirez
l’aérateur (1) à l’aide d’une pièce de monnaie (2) pour
évacuer les conduites d’alimentation en eau. Ouvrez
l'alimentation en eau et laissez couler l'eau chaude et
l'eau froide au moins une minute chacune. Ceci purge
tous les débris qui pourraient endommager les pièces
internes. Pendant que l’eau coule, vérifiez s’il y a des
fuites. Coupez l’alimentation en eau et replacez
l'aérateur.
IMPORTANTE: Cuando la instalación esté completa,
retire el aireador (1) con una moneda (2) para
descargar las líneas de suministro. Abra el suministro
de agua y deja correr agua fría y caliente durante al
menos un minuto cada una. Esto enjuagará cualquier
suciedad que podría dañar las piezas internas. Con
el chorro abierto, verifique que no haya fugas. Cierre
el suministro de agua y vuelva a colocar el aireador.
7
1
2

7
There is a leak from aerator when the
faucet is on.
L’aérateur fuit lorsque le robinet est
ouvert.
Hay una filtración desde el aireador
cuando el grifo está abierto.
The aerator does not fit correctly on
the faucet.
L’aérateur ne convient pas au
robinet.
El aireador no se ajusta de manera
correcta al grifo.
1. Reinstall the aerator.
2. Call customer service for a new
aerator and replace it after you receive
the new aerator assembly.
1. Réinstallez l’aérateur.
2. Communiquez avec le service à la
clientèle pour obtenir un nouvel
aérateur afin de remplacer l’ancien.
1. Vuelva a instalar el aireador.
2. Llame a Servicio al Cliente para
solicitar un nuevo aireador y
reemplace el conjunto del aireador
antiguo una vez que reciba el nuevo.
TROUBLESHOOTING / DÉPANNAGE / SOLUCIÓN DE PROBLEMAS
There is a leak from under the handle
or there is a leak from the spout when
the faucet is off.
La poignée fuit ou le bec fuit lorsque
le robinet est fermé.
Hay una filtración debajo de la manija
o desde la boquilla cuando el grifo
está cerrado.
1. The bonnet nut is not tight enough.
2. The cartridge is damaged.
1. L’écrou de chapeau n’est pas
assez serré.
2. La cartouche est endommagée.
1. La tuerca del bonete no está lo
suficientemente apretada.
2. El cartucho está dañado.
1. Remove the handle and retighten
the bonnet nut.
2. If the problem occurs after
retightening the bonnet nut, call
customer service for a new cartridge
and replace it after you receive the
new cartridge.
1. Retirez la poignée et resserrez
l’écrou de chapeau.
2. Si le problème persiste après avoir
resserré l’écrou de chapeau,
communiquez avec le service à la
clientèle pour obtenir une nouvelle
cartouche afin de remplacer
l’ancienne.
1. Retire la manija y vuelva a apretar
la tuerca del bonete.
2. Si el problema se produce después
de volver a apretar la tuerca del
bonete, llame a Servicio al Cliente
para solicitar un nuevo cartucho y
reemplace el cartucho antiguo una
vez que reciba el nuevo.
The aerator has irregular or reduced
water flow.
L’aérateur donne un débit irrégulier
ou réduit.
El aireador tiene un flujo de agua
irregular o reducido.
The aerator is dirty.
L’aérateur est sale.
El aireador está sucio.
Remove the aerator and clear debris.
Retirez l’aérateur et enlevez les débris.
Retire el aireador y limpie la suciedad.
PROBLEM
PROBLÈME
PROBLEMA
POSSIBLE CAUSE
CAUSE POSSIBLE
CAUSA POSIBLE
CORRECTIVE ACTION
MESURE CORRECTIVE
ACCIÓN CORRECTIVA

8
The manufacturer warrants this faucet to be free from defects in workmanship and material present at time of shipment
from the factory for a limited lifetime from the date of purchase. This warranty applies only to the original purchaser. The
manufacturer agrees to correct such defects at no charge or, at our option, replace the faucet with a comparable or
superior model. To obtain warranty service, call our customer service department at 1-800-288-4002 for return
authorization and shipping instructions. You may be required to present a copy of your sales receipt as proof of purchase.
All cost of removal and reinstallation are the expressed responsibility of the purchaser. Any damage to the faucet by ac-
, are the purchaser’s
responsibility. The manufacturer assumes no responsibility whatsoever for faucet installation during the warranty period.
There is no further expressed warranty. The manufacturer disclaims any and all implied warranties. The manufacturer shall
not be liable for incidental, consequential or special damages arising at or in connection with product use or performance
rights which vary from state to state. This warranty supersedes all prior warranties.
WARRANTY / GARANTIE / GARANTÍA
Le fabricant garantit le robinet contre les défauts de matériaux ou de fabrication présents au moment de l’expédition de
l’usine pendant une période limitée à compter de la date d’achat. Cette garantie ne s’applique qu’à l’acheteur initial. Le fabri-
cant convient de corriger un tel défaut sans frais ou, à sa discrétion, de remplacer le robinet par un modèle comparable ou
de qualité supérieure. Pour effectuer une réclamation au titre de la garantie, communiquez avec notre service à la clientèle
au 1 800 288-4002 ous devrez peut-être présenter
une copie de votre reçu comme preuve d’achat. Tous les frais de désinstallation et de réinstallation incombent à l’acheteur.
L’acheteur est responsable de tout dommage causé au robinet à la suite d’un accident, d’un usage inapproprié ou d’une
installation inadéquate, ou par l’ajout d’accessoires qui ne sont pas produits par le fabricant. Le fabricant n’est aucunement
responsable de l’installation du robinet durant la période de garantie. Aucune autre garantie explicite n’est consentie. Le
fabricant décline toute garantie implicite. Le fabricant n’est pas responsable des dommages accessoires, consécutifs ou
spéciaux découlant de l’utilisation ou du rendement du produit, à l’exception de ce qui pourrait être prévu autrement par la
loi. Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient
d’un État ou d’une province à l’autre. Cette garantie remplace toute garantie antérieure.
El fabricante garantiza que este grifo no presenta defectos en la mano de obra ni en los materiales presentes en el momento
del transporte desde la fábrica durante un período limitado de por vida a partir de la fecha de compra. Esta garantía es
válida solo para el comprador original. El fabricante acepta reparar dichos defectos sin cargo o, según nuestro criterio,
reemplazar el grifo por un modelo comparable o superior. Para obtener los servicios cubiertos por la garantía, llame a
nuestro Departamento de Servicio al Cliente al 1-800-288-4002 para enviarle una autorización de devolución y las
instrucciones de envío. Es posible que se le exija presentar una copia del recibo de venta como comprobante de compra.
Todos los costos de extracción y reinstalación son de responsabilidad explícita del comprador. Cualquier daño al grifo
producido por accidente, uso indebido o instalación incorrecta, o a causa del uso de elementos accesorios que no son del
fabricante, será responsabilidad del comprador. El fabricante no asume ningún tipo de responsabilidad por la instalación del
grifo durante el período de garantía. No existe otro tipo de garantía explícita. El fabricante rechaza cualquiera y todas las
garantías implícitas. El fabricante no se hará responsable por daños accidentales, resultantes o especiales que surjan en
relación con el uso o el funcionamiento del producto, excepto que la ley indique lo contrario. Esta garantía le otorga
cualquier garantía previa.

9
For replacement parts, call our customer service department at
1-800-288-4002, 9 a.m. - 8 p.m., EST, Monday - Friday.
REPLACEMENT PARTS LIST / LISTE DES PIÈCES DE RECHANGE / LISTA DE PIEZAS DE REPUESTO
Pour obtenir des pièces de rechange, veuillez communiquer
avec notre service à la clientèle au 1 800 288-4002, entre 9 h
et 20 h (HNE), du lundi au vendredi.
Para obtener piezas de repuesto, llame a nuestro
Departamento de Servicio al Cliente al 1-800-288-4002, de
lunes a viernes de 9 a.m. a 8 p.m., hora estándar del Este.
PART
PIÈCE
PIEZA
DESCRIPTION
1 Handle Assembly / Ensemble de poignée / Ensamble de la manija RP13447*XXXX
2 Bonnet Nut / Écrou de chapeau / Tuerca del bonete RP70545
3 Washer / Rondelle / Arandela RP64124
4 Cartridge H / Cartouche H / Cartucho H RP20035
5 Cartridge C / Cartouche C / Cartucho C RP20036
6 Mounting Nut / Écrou de montage / Tuerca de montaje RP56084
Printed in China / Imprimé en Chine / Impreso en China
DESCRIPTION
DESCRIPCIÓN
7 Aerator / Aérateur / Aireador RP30187
8
8
1
2
3
4
5
6
7
Pop-up / Tuyau d’évacuation / Levadizo RP40269*XXXX
*XXXX=Color Options: 01=Chrome, 04=Brushed Nickel, 2707=Oil Rubbed Bronze, 7001= Matte Black, 8204= Brushed Bronze.
*XXXX=Options de couleur: 01=Chrome, 04=Nickel brossé, 2707=Bronze huilé, 7001=Noir mat, 8204=Bronze brossé.
*XXXX=Opciones de color: 01=Cromo, 04=Níquel cepillado, 2707=Bronce bruñido con aceite, 7001=Negro mate
8204=Bronce cepillado.
PART#
N ° DE PIÈCE
N° DE PIEZA
