K&K M2700 User manual

360° SINUS ULTRASCHALL
VERMEIDET SCHALLSCHATTEN, OHNE GEWÖHNUNGSEFFEKT
WASSERDICHT 2.0
HÄLT SELBST MOTORWÄSCHEN STAND
ULTRASONS SINUSOÏDAUXÀ 360°
ÉVITE LES OMBRES ACOUSTIQUES ,
SANS EFFET D'ACCOUTUMANCE
ÉTANCHE À L'EAU 2.0
RÉSISTANT MÊME AU LAVAGE DU MOTEUR
360° SINE ULTRASOUND
PREVENTS ACOUSTIC SHADOWS,
NO HABITUATION EFFECT
WATERPROOF 2.0
WITHSTANDS EVEN ENGINE WASHING
360°
9RGRWćVQpXOWUD]YXNRYp]Dĕt]HQtNRGSX]RYiQtNXQ9RGRWćVQpSRGOH,3SOXVX]DYĕHQpUHSURGXNWRU\'tN\WRPXMHPRçQiLQVWDODFHKOXERNRGRYVWXSQtFKPtVW2GROiYiLÿLåWćQtYP\ÿNiFK3XO]XMtFtXOWUD]YXNRYpVLQXVRYpWyQ\QDNWHUpVL]YtĕDWDQHPRKRX]Y\NQRXWOLGVNpPXXFKXQHVO\åQp:RGRRGSRUQHXU]ûG]HQLHXOWUDGģZLąNRZHGRRGVWUDV]DQLDNXQ:RGRV]F]HOQRėý]JRGQLH],3SOXV]DPNQLąWHJãRėQLNL3R]ZDODWRQDJãąERNLPRQWDĥZ¬PLHMVFDFKZ¬NWyU\FK]ZLHU]ąWDZFKRG]ûGRSRMD]GX:\WU]\PXMHQDZHWP\FLHVLOQLND3XOVXMûFHXOWUDGģZLąNLVLQXVRLGDOQHEH]HIHNWXSU]\]Z\F]DMHQLDQLHVã\V]DOQHGODF]ãRZLHND$SSDUHFFKLRDXOWUDVXRQLLPSHUPHDELOHDSHUVFDFFLDUHOHPDUWRUH,PSHUPHDELOHVHFRQGRODVSHFLILFD,3DOWRSDUODQWHFKLXVR3XzHVVHUHLQVWDOODWRSLYLFLQRDOSXQWRGLLQJUHVVR5HVLVWHDOODYDJJLRGHOPRWRUH8OWUDVXRQRSXOVDQWHDGDQGDPHQWRVLQXVRLGDOHVHQ]DHIIHWWRGLDVVXHID]LRQHQRQXGLELOHGDOOXRPR+HWZDWHUGLFKWHXOWUDVRQHDSSDUDDWYRRUYHUMDJHQYDQPDUWHUV:DWHUGLFKWYROJHQV,3SOXVJHVORWHQOXLGVSUHNHUV'DDUGRRULVHHQODJHLQVWDOODWLHDDQGHLQJDQJVSXQWHQPRJHOLMN,V]HOIVEHVWDQGWHJHQPRWRUZDVEHXUWHQ3XOVHUHQGHXOWUDVRQHVLQXVWRQHQ]RQGHUJHZHQQLQJVHIIHFWYRRUPHQVHQQLHWKRRUEDDU
Das KOMPLETTE Marderabwehrgerät
Zuverlässige Abwehr durch 360° Ultraschall und
verschiebbare Hochspannungs-Kontaktplatten. Die
absolute Wasserdichtigkeit ermöglicht einen tiefen
Einbau an den Eintrittsstellen des Marders zum Motor.
MARDERABWEHRGERÄT
MARTEN-REPELLENT DEVICE | REPOUSSE-MARTRE
M2700
Das PERFEKTE Marderabwehrgerät
360°-Ultraschall, wasserdicht nach IP 65 plus
geschlossener Lautsprecher, so ist ein tiefer Einbau an
den Eintrittsstellen möglich. Hält selbst Motorwäschen
stand. Pulsierende Ultraschall-Sinustöne ohne
Gewöhnungseffekt (für Menschen nicht hörbar).

A
1 A (2 A)
Sicherung Fuse PojistkuProtection ZekeringBezpiecznik Fusibile
Steuergerät Řídicíjednotka
Dispositivo di comando
Jednostka sterująca Besturingsapparaat
Control unit Bloc de commande
DE: Masse (Fahrzeugchassis)
EN: Earth (vehicle chassis)
FR: Masse (châssis du véhicule)
PL: ukostîeni (podvozek)
IT: massa (autotelaio)
CZ: Masa (rama pojazdu)
NL: Massa (chassis)
DE EN FR PL IT CZ NL
1x 1
1x
LED LED LED LEDLED
LED LED
C
1
2
4
5
1
2
3
4
4
5
DE:
K&K Duftmarkenentferner
EN:
FR:
Destructeur de marques olfactives
PL:
IT:
CZ:
NL:
7
OPTIONAL
Art.-Nr.:
000300
Odstraňovač pachových stop
Prodotto per rimozione tracce
Preparat do usuwania zapachów
Geurvlagverwijderaar
Scent mark remover
5
3
Anschluss + Connection + Raccordement + Aansluiting +Podłączenie + Collegamento + Připojení +
Anschluss − Connection − Raccordement − Aansluiting −Podłączenie − Collegamento − Připojení −
MONTAGEANLEITUNG
Wir empfehlen den Einbau durch eine Fachwerkstatt.
Bei technischen Fragen erreichen Sie uns unter [email protected]
SICHERHEITSHINWEISE
• ACHTUNG ÜBERSPANNUNGSSCHUTZ! Sicherung bei Starthilfe, Schweißarbeiten und Schnellladen entnehmen.
• Die volle Funktionstüchtigkeit des Gerätes kann nur bei Fahrzeugen mit einer 12 V Batterie gewährleistet werden.
• Der Anschluss an eine 24 V Batterie ist möglich, wenn ein Spannungswandler genutzt wird.
• Marderabwehrgerät stets vor übermäßiger Hitze schützen und Verschmutzungen vermeiden bzw. beseitigen.
• Arbeitsschritte dieser Montageanleitung und deren Sicherheitshinweise unbedingt einhalten.
• Schäden, die durch Nichtbeachten der Montageanleitung verursacht werden, sind von jeglicher Haftung ausgeschlossen.
• Säubern Sie Motorraum und Parkplatz gründlich vor der Montage, um Revierkämpfe zu vermeiden
(wir empfehlen für den Motorraum den K&K Duftmarkenentferner, Artikel 000300) (7).
Bestimmungsgemäße Verwendung: Das Gerät dient dem Vertreiben von Mardern und anderen Wildtieren aus dem
Motorraum von Kraftfahrzeugen durch pulsierendes Licht und aggressive, pulsierende Ultraschallfrequenzen.
Info: Gewährleistung ausschließlich auf das Gerät, keine Übernahme von Montage und Demontagekosten!
EINBAU und INBETRIEBNAHME
Montieren Sie das Marderabwehrgerät (1) an einer Stelle, wo es nicht überhitzen kann (z.B. nicht direkt am Auspukrümmer) (B) und der Ultraschall möglichst frei strahlen kann, um
Schallschatten zu vermeiden (C). Eine nach IP 65 Standard wasserdicht vergossene Elektronik und ein komplett geschlossener Lautsprecher ermöglichen den tiefen Einbau auch im Spritzwasser-
bereich und dem Eintrittsbereich der Marder. Hält selbst Motorwäschen stand (D). Der Sicherungshalter (2) sollte gut erreichbar montiert werden. Kabel sollten nicht direkt an heißen und
drehenden Motorteilen vorbeigeführt werden (B).
Anschluss Pluskabel mit Sicherungshalter an Pluspol der 12 V Batterie oder vergleichbares Plus (3).
Anschluss Massekabel an Minuspol der 12 V Batterie oder Fahrzeugmasse (4) oder an Klemme 15 des Bordnetzes oder einen anderen Kontakt, der bei parkendem Fahrzeug auf Minus und bei
laufendem Motor auf Plus geschaltet ist. (Klemme 15: Wird das Kabel angeschlossen, schaltet sich die Anlage bei laufendem Motor aus und wieder ein, sobald der Motor aus ist. Wird das Kabel
nicht angeschlossen, ist die Anlage im Dauerbetrieb.) Wenn das Gerät richtig angeschlossen wurde, beginnen die LEDs (5) zu blinken (ca. alle 3 – 12 Sekunden).
Das M2700 ist eine wirkungsvolle Ultraschall Abwehrlösung. Trotzdem können wir keine Garantie dafür übernehmen, dass in 100% aller Fälle der Marder vertrieben wird.
WEITERE HINWEISE
Ultraschall ist für Menschen nicht hörbar. Die Funktionsfähigkeit wird durch die blinkende LED angezeigt.
Funktioniert das Gerät nicht, könnte das folgende Ursachen haben:
1) Betriebsspannung liegt nicht bei 11 - 14 V.
2) Sicherung ist nicht im Sicherungshalter oder defekt.
3) Das Massekabel ist nicht richtig angeschlossen.
ZUBEHÖR

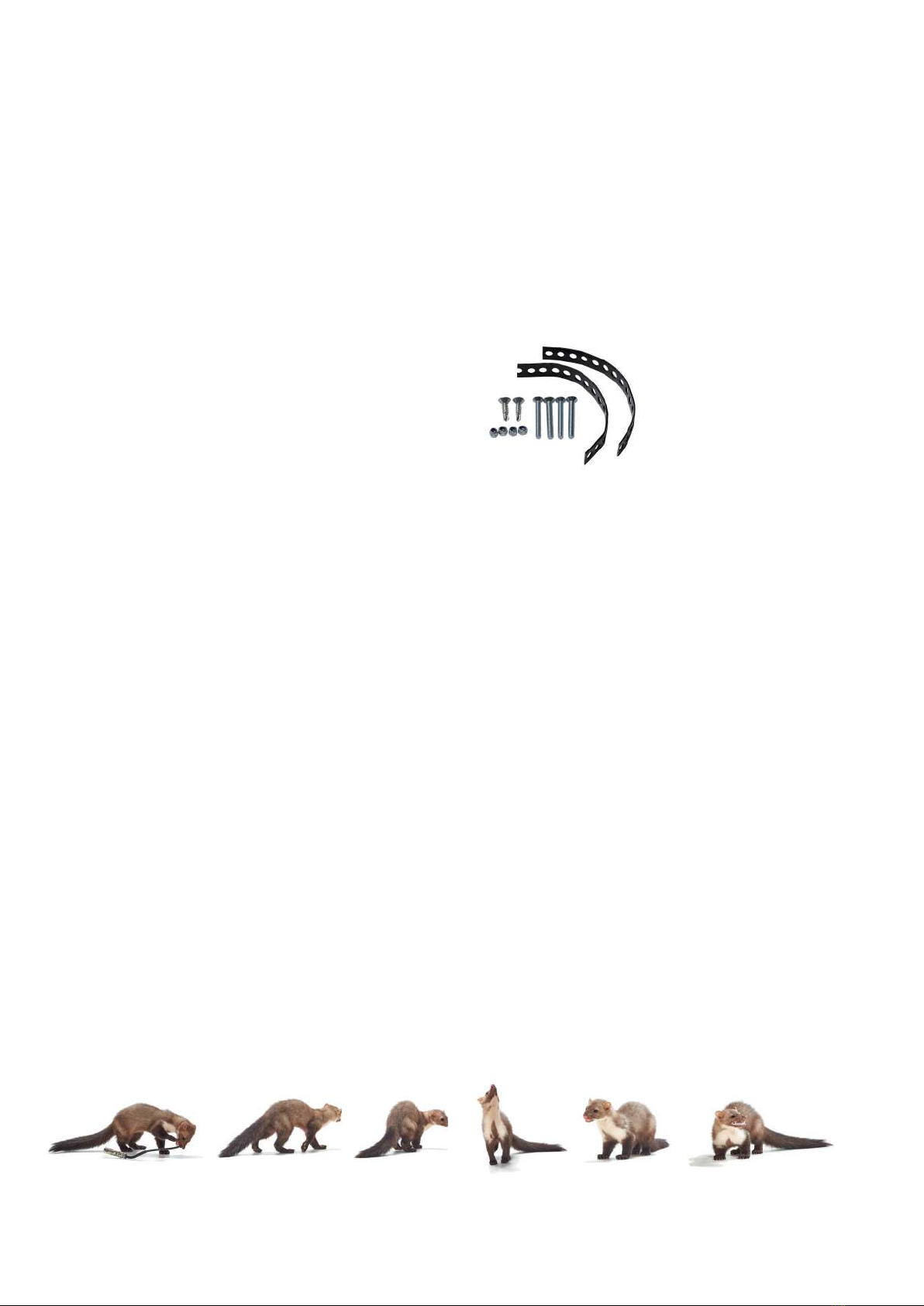

- Montageset No 1002
Entsorgung: Das Gerät darf nicht im Hausmüll entsorgt werden.
Erkundigen Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung.
C
TECHNISCHE DATEN:
• Betriebsspannung: 12 V Autobatterie
• Stromaufnahme durchschnittlich: < 2 mA
• Ultraschallfrequenz: ca. 22 kHz (± 10%)
in Frequenz und Takt pulsierend, SINUS
• Schalldruck: ca. 110dB ( ±10%)
• Abstrahlwinkel Ultraschall: ca. 360°
• Lautsprecher: Ultraschall-Körperschallgeber,
der die Kuppel zum Schwingen bringt
• Temperaturbereich: ca. -40...+80°C
• Funktionsanzeige: blinkende LED (Abschreckung und Funktionskontrolle)
• Maße: ca. 85 x 53x 42 mm
• Mini-Flachsicherung 1 A (oder 2 A)
Auch für Fahrzeuge mit CAN Bus geeignet.
Zulassung durch das Kraftfahrt-Bundesamt mit dem e1 Zeichen.
2
B
min. 10 cm
max. 85° C
B
7
max.
D
C
1
1
D
1
6
2x
6Kabelbinder Cable ties Attaches de câble Opaski zaciskowe (kablowe) Fascette serracavo Stahovací pásky Kabelbinder
2x

INSTALLATION INSTRUCTIONS
We recommend installation by a specialist workshop.
If you have any technical questions, please contact us at [email protected]
SAFETY INFORMATION
• WARNING: OVERVOLTAGE PROTECTION! Remove the fuse when jump starting, carrying out welding work and for rapid charge.
• We can only guarantee the full functioning of the device for vehicles with a 12V battery.
• Connection to a 24V battery is possible if you use a voltage transformer.
• Always protect the marten repellent device against excessive heat and prevent or eliminate dirt.
• Always comply with the working steps in these installation instructions and the safety information.
• Damage caused by not observing the installation instructions is excluded from any liability.
• Clean the engine compartment and parking space thoroughly before installation in order to avoid turf wars
(we recommend the K&K scent mark remover for the engine compartment, item 000300) (7).
Intended use: The device is used to expel martens and other wild animals from the vehicle engine compartment by means
of a pulsating light and aggressive, pulsating ultrasound frequencies.
Info: Warranty is exclusively for the device. There is no assumption of assembly and disassembly costs!
INSTALLATION and INITIAL OPERATION
Mount the marten repellent device (1) in a place where it cannot overheat (e.g. not directly on the exhaust manifold) (B) and the ultrasound can radiate as freely as possible in order to avoid acoustic
shadow (C). Fully sealed, waterproof electronics in accordance with the IP 65 standard and a fully enclosed speaker allow the device to be installed low down, including in areas where there may be
splashing water and the entry area of the martens. Withstands even engine washing (D). The fuse holder (2) should be mounted so it is easily accessible. Cables should not be placed anywhere near hot
and/or rotating engine parts (B).
Connection of the positive cable with fuse holder to the positive pole of the 12V battery or comparable positive terminal (3)
Connection of earth cable to minus pole of the 12V battery or vehicle earth (4) or to wiring system’s vehicle terminal 15 or another contact, which is switched to negative for parked vehicles and positive
for running engines. If the cable is connected, the system switches o when the engine is running and switches back on again once the engine is turned o. (Terminal 15: If the cable is not connected, the
system is in continuous operation.) If the device has been correctly connected, the LEDs (5) will start to ash (approx. every 3-12 seconds).
The M2700 is a highly ecient ultrasound defence solution. Despite this, we cannot guarantee that the martens will be expelled in 100% of all cases.
MORE INFORMATION
Ultrasound is not audible to humans. The functionality is indicated by the ashing LED.
If the device does not work, it could be for the following reasons:
1) Operating voltage is not 11 - 14 V.
2) Fuse is not in the fuse holder or is faulty.
3) The earth cable is not connected properly.
ACCESSORIES
- Mounting kit No 1002
Disposal: The device may not be disposed of in household waste.
Please contact your local authority for the correct disposal method.
TECHNICAL DATA
• Operating voltage: 12V car battery
• Average power consumption: < 2 mA
• Ultrasound frequency: approx. 22 kHZ (± 10%)
pulsating in frequency and cycle, SINUSOIDAL
• Sound pressure: approx. 110 dB (± 10%)
• Radiation angle: approx. 360°
• Loudspeaker: Ultrasound structure-borne sound generator
that causes the dome to vibrate
• Operating temperature range: approx. -40°C to +80°C
• Function display: Flashing LED (deterrent and functional control)
• Dimensions: approx. 85 x 53 x 42 mm
• Mini at fuse 1 A (or 2 A)
Also suitable for vehicles with CAN bus.
Approved by the Kraftfahrt-Bundesamt
(Federal MotorTransport Authority) with the e1 symbol.
INSTRUCTIONS DE MONTAGE
Nous recommandons un montage par un atelier spécialisé.
En cas de questions d'ordre technique, contactez-nous via [email protected]
CONSIGNES DE SÉCURITÉ
• ATTENTION, PROTECTION CONTRE LA SURTENSION! Retirez la protection pour l'aide au démarrage,
les travaux de soudure et le chargement rapide.
• Un bon fonctionnement de l'appareil peut seulement être garanti pour les véhicules avec une batterie de 12V.
• Le raccordement à une batterie 24V est possible en cas d'utilisation d'un convertisseur de tension.
• Toujours protéger l'appareil repousse-martres contre une chaleur trop élevée et éviter ou nettoyer les salissures.
• Les étapes de travail des présentes instructions de montage doivent impérativement être respectées.
• Les dommages entraînés par un non-respect des instructions de montage sont exclus de toute responsabilité.
• Nettoyez soigneusement le compartiment moteur et la place de stationnement avant le montage, pour éviter les combats de
défense du territoire (pour le compartiment moteur, nous recommandons le destructeur de marques olfactives K&K, article 000300) (7).
Utilisation conforme: L'appareil sert à chasser les martres et autres animaux sauvages du compartiment moteur des véhicules automobiles
à l'aide d'impulsions lumineuses et d'agressives fréquences ultrasoniques pulsées.
Info: Garantie exclusivement sur l'appareil, pas de prise en charge des coûts de montage et de démontage!
MONTAGE et MISE EN SERVICE
Monter l'appareil repousse-martres (1) dans un endroit où il ne peut pas surchauer où il ne peut pas surchauer (p. ex. pas directement au niveau du collecteur d'échappement) (D) et où les ultrasons
peuvent se propager librement, pour éviter les ombres acoustiques (C). Une électronique étanche à l'eau selon IP 65 et une enceinte encapsulée étanche permettent un montage en partie basse du
compartiment moteur, aux points d'entrée du rongeur. Résistant même au lavage du moteur (D). Le porte-fusible (2) doit être monté de manière bien accessible. Ne faites pas passer les câbles
directement aux pièces chaudes du moteur en rotation (B).
Connectez le câble de raccordement plus au pôle plus de la batterie 12V ou à un plus similaire (3)
Connectez le câble de masse au pôle moins de la batterie 12V ou à la masse du véhicule (4) ou à la pince 15 du système électrique du véhicule ou à un autre contact se trouvant sur moins lorsque le
véhicule stationne et sur plus lorsque le moteur est en marche. (Pince 15: Si le câble est raccordé, l'installation s'arrête lorsque le moteur est en marche et se remet en marche dès que le moteur s'arrête.
Si le câble n'est pas raccordé, l'installation est en fonctionnement continu.) Si l'appareil est correctement raccordé, les LED (5) se mettent à clignoter (toutes les 3 à 12 secondes environ).
Le M2700 est une solution de protection ecace utilisant les ultrasons. Nous ne pouvons tout de même pas vous garantir que les martres seront chassées dans 100% des cas.
INDICATIONS SUPPLÉMENTAIRES
Ultrason n'est pas audible pour l'homme. La fonctionnalité est indiquée par la LED.
Si l'appareil ne fonctionne pas, les causes peuvent être les suivantes:
1) La tension de fonctionnement n'atteint pas les 11 - 14 V.
2) La protection n'est pas dans le porte-fusible ou est défectueuse.
3) Le câble de terre n'est pas branché correctement.
ACCESSOIRES
- Kit de montage No 1002
Mise au rebut: L'appareil ne doit pas être mis au rebut avec les ordures ménagères.
Renseignez-vous auprès de vos autorités locales concernant la mise au rebut conforme.
CARACTÉRISTIQUES TECHNIQUES
• Tension de fonctionnement: 12 V batterie auto
• Consommation électrique moyenne: < 2 mA
• Fréquence des ultrasons: env. 22kHZ (± 10 %)
avec pulsations de la fréquence et du rythme, SINUS
• Pression acoustique: env. 110 dB (± 10 %)
• Angle de rayonnement: env. 360°
• Haut-parleur: Générateur d'ultrasons des bruits
d'impact faisant vibrer le dôme
• Plage de températures: env. -40°C à +80°C
• Affichage de fonctionnement: LED clignotante
(dissuasion et contrôle de fonctionnement)
• Dimensions: env. 85 x 53 x 42mm
• Mini fusible plat 1 A (ou 2 A)
Convient également aux véhicules avec bus CAN.
Approbation par l'Oce fédéral des véhicules à moteur
(marquage e1).

INSTRUKCJA MONTAŻU
Zalecamy montaż przez warsztat specjalistyczny.
Wprzypadku pytań technicznych można się z nami kontaktować pod adresem [email protected]
ZASADY BEZPIECZEŃSTWA
• UWAGA na ZABEZPIECZENIE PRZECIWPRZEPIĘCIOWE! Podczas wspomagania rozruchu, prac spawalniczych i szybkiego ładowania
należy zdjąć bezpiecznik.
• Pełną funkcjonalność urządzenia można zagwarantować tylko w przypadku pojazdów z akumulatorem 12 V.
• Podłączenie do akumulatora 24 V jest możliwe, jeżeli używany jest przetwornik napięcia.
• Odstraszacz kun należy zawsze chronić przed nadmiernie wysoką temperaturą i unikać zabrudzeń wzgl. je usuwać.
• Należy bezwarunkowo przestrzegać kroków roboczych izasad bezpieczeństwa zawartych w niniejszej Instrukcji montażu.
• Wszelka odpowiedzialność cywilna za szkody spowodowane w wyniku nieprzestrzegania niniejszej Instrukcji obsługi jest wyłączona.
• Przed montażem należy gruntownie oczyścić komorę silnika oraz miejsce parkowania, aby uniknąć walk oterytorium
(zalecamy do komory silnika Preparat do usuwania zapachów K&K, art. 000300) (7).
Stosowanie zgodne z przeznaczeniem: Urządzenie służy do odstraszania iwypędzania kun oraz innych dzikich zwierząt z komory silnika
przez zastosowanie światła pulsacyjnego iprzenikliwych, pulsacyjnych ultradźwięków.
Informacja: Gwarancja obowiązuje wyłącznie na urządzenie. Nie obejmuje montażu ikosztów demontażu!
MONTAŻ i URUCHOMIENIE
Urządzenie do ochrony przed kunami (1) należy zamontować w miejscu, gdzie nie będzie mogło się przegrzewać (np. nie bezpośrednio przy kolektorze wylotowym) (B) i gdzie ultradźwięki będą się
mogły rozchodzić możliwie swobodnie, aby uniknąć cienia akustycznego (C). Vodotěsné podle IP 65 plus uzavřené reproduktory. Díky tomu je možná instalace hluboko do vstupních míst. Odolává i
čištění v myčkách (D). Gniazdo bezpiecznika (2) powinno być zamontowane w miejscu dobrze dostępnym. Kable nie należy prowadzić bezpośrednio przy gorących i obracających się częściach silnika
(B). Podłączenie kabla plus z gniazdem bezpiecznika do bieguna plus akumulatora 12 V lub porównywalnego plus urządzenia (3).
Podłączenie przewodu masowego do bieguna minus akumulatora 12 V lub masy pojazdu (4) lub do zacisku 15 sieci pokładowej lub innego styku, który w parkowanym pojeździe jest przełączony na
minus a podczas pracy silnika na plus. (Zacisku 15: Gdy kabel zostanie podłączony, urządzenie wyłączy się podczas pracy silnika iwłączy ponownie, gdy tylko silnik zostanie wyłączony. Jeżeli kabel nie
zostanie podłączony, urządzenie będzie w trybie pracy ciągłej). Jeżeli urządzenie podłączono prawidłowo, zaczną migać kontrolki LED (5) (co ok. 3 – 12 sekund).
M2700 jest skutecznym ultradźwiękowym rozwiązaniem odstraszającym. Mimo to nie możemy zagwarantować, że kuna zostanie wygnana w 100% przypadków.
WIĘCEJ WSKAZÓWEK
Ultradźwięki nie jest słyszalne dla ludzi. Funkcjonalność wskazuje migająca dioda LED.
Jeżeli urządzenie nie działa, może to mieć różne przyczyny:
1) Wartość napięcia nie wynosi 11 - 14 V.
2) Bezpiecznik nie jest włożony do gniazda bezpiecznika lub ma defekt.
3) Kabel uziemienia nie jest prawidłowo podłączony.
AKCESORIA
- Zestaw montażowy No 1002
Usuwanie: Urządzenia nie można usuwać w ramach odpadów z gospodarstw domowych.
Należy zasięgnąć informacji w miejscowym urzędzie na temat jego prawidłowej utylizacji.
DANETECHNICZNE
• Napięcie robocze: Akumulator samochodowy 12 V
• Średni pobór mocy: < 2 mA
• Częstotliwość ultradźwięków: ok. 22 kHZ (±10%),
pulsując w zakresie częstotliwości i taktu, SINUS
• Ciśnienie akustyczne: ok. 110 dB (± 10%)
• Kąt promieniowania: ok. 360°
• Głośnik: Ultradźwiękowy sygnalizator akustyczny,
który sprawia, że kopuła wibruje
• Zakres temperatur: ok. -40°C do +80°C
• Wskazanie działania: migająca dioda LED
(kontrola odstraszania i funkcji)
• Wymiary: ok. 85 x 53 x 42 mm
• Mini-bezpiecznik płaski 1 A (lub 2 A)
Nadaje się również do pojazdów z magistralą CAN.
Zatwierdzenie przez Federalny Urząd Transportu
Samochodowego znakiem e1.
ISTRUZIONI DI MONTAGGIO
Raccomandiamo il montaggio da parte di un’ocina specializzata.
In caso di domande di carattere tecnico, siamo disponibili all’indirizzo e-mail [email protected]
AVVERTENZE DI SICUREZZA
• ATTENZIONE, PROTEZIONE CONTRO LA SOVRATENSIONE! Rimuovere il fusibile in caso di spinta d’avviamento, lavori di saldatura
e ricarica veloce.
• Il pieno funzionamento del dispositivo può essere garantito solo per veicoli con una batteria da 12 V.
• Utilizzando un convertitore di tensione è possibile il collegamento a una batteria da 24 V.
• Proteggere sempre il dispositivo scaccia-martore dal calore eccessivo e impedire che si sporchi o rimuovere la sporcizia.
• Rispettare tassativamente le fasi operative delle presenti istruzioni di montaggio e le relative avvertenze di sicurezza.
• Si declina qualsivoglia responsabilità per danni dovuti al mancato rispetto delle istruzioni di montaggio.
• Prima del montaggio, pulire accuratamente il vano motore e il parcheggio onde evitare dispute territoriali
(per il vano motore consigliamo il prodotto per la rimozione delle tracce odorose K&K, articolo 000300) (7).
Utilizzo conforme allo scopo previsto: Il dispositivo serve ad allontanare le martore e altri animali selvatici dal vano motore degli
autoveicoli mediante luce intermittente e ultrasuoni aggressivi e intermittenti.
Informazioni: Garanzia esclusivamente sul dispositivo: nessuna assunzione dei costi di montaggio e smontaggio!
MONTAGGIO e MESSA IN FUNZIONE
Montare il dispositivo scaccia-martore (1) in un punto in cui non possa surriscaldarsi (ad es. non direttamente nel collettore di scarico) (B) e in cui gli ultrasuoni possano diondersi liberamente,
onde evitare ombre acustiche (C). Impermeabile secondo la specica IP 65 (altoparlante chiuso). Può essere installato più vicino al punto di ingresso. Resiste al lavaggio del motore (D).
Il portafusibile (2) deve essere montato in modo da essere ben accessibile. Cavi non deve essere fatto passare direttamente in parti del motore calde o rotanti (B).
Collegamento del cavo positivo con portafusibile al polo positivo della batteria da 12 V o polo positivo equivalente (3)
Collegamento del cavo di massa al polo negativo della batteria da 12 V o alla massa del veicolo (4) o al morsetto 15 della rete di bordo o a un altro contatto, attivato su Meno in caso di veicolo
parcheggiato e su Più a motore acceso. (Morsetto 15: In caso di cavo collegato, l’impianto si spegnerà con il motore acceso e si riaccenderà nel momento in cui il motore sarà di nuovo spento.
Se non si collega il cavo, l’impianto funzionerà in modo continuo.) Se il dispositivo è stato collegato correttamente, i LED (5) iniziano a lampeggiare (ogni 3 – 12 secondi circa).
Il M2700 è un’ecace soluzione di difesa a ultrasuoni. Tuttavia non è possibile garantire che le martore vengano allontanate nel 100% dei casi.
ALTRE INDICAZIONI
Ultrasuoni non vengono ascoltati dagli umani. La funzionalità è indicata da un LED lampeggiante.
Se il dispositivo non funziona, le cause possono essere le seguenti:
1) La tensione di esercizio non è pari a 11 - 14 V.
2) Fusibile non nel portafusibile o difettoso.
3) Il cavo di messa a terra non è collegato correttamente.
ACCESSORI
- Kit di montaggio No 1002
Smaltimento: Il dispositivo non può essere smaltito con i riuti domestici.
Informarsi presso le autorità locali sul corretto smaltimento.
SPECIFICHETECNICHE
• Tensione di esercizio: 12 V batteria dell’auto
• Consumo medio di corrente: < 2 mA
• Frequenza ultrasuoni: ca. 22 kHZ (± 10%)
in frequenza e tempo intermittente, SINUS
• Pressione acustica: ca. 110 dB (± 10%)
• Angolo di irradiazione: ca. 360°
• Altoparlante: Generatore di suono a ultrasuoni
a struttura portante che fa vibrare la cupola
• Intervallo di temperatura: da -40°C a +80°C circa
• Visualizzazione delle funzioni: LED lampeggiante
(spegnimento e controllo delle funzioni)
• Dimensioni: ca. 85 x 53 x 42 mm
• Mini fusibile piatto 1 A (o 2 A)
Adatto anche per veicoli con CAN bus.
Immatricolazione rilasciata dal Kraftfahrt-Bundesamt
(Ucio federale della motorizzazione tedesco)
con il simbolo e1.

POKYNY K INSTALACI
Doporučujeme, aby montáž provedl autoservis.
V případě technických dotazů nás můžete kontaktovat na adrese [email protected]
BEZPEČNOSTNÍ UPOZORNĚNÍ
• POZOR, OCHRANA PŘED PŘEPĚTÍM! V případě provádění pomoci při startu, svařovacích prací a rychlého nabíjení.
• Plnou funkčnost přístroje lze garantovat jenom u vozidel s baterií 12 V.
• Připojení k baterii 24 V je možné, pokud se použije měnič napětí.
• Odpuzovač kun vždy chraňte před nadměrným horkem a zamezte znečištění nebo je odstraňte.
• Je nutné bezpodmínečně dodržet pracovní kroky popsané v tomto návodu k montáži a také bezpečnostní upozornění.
• Na škody způsobené nedodržením návodu k montáži se ručení nevztahuje.
• Před montáží důkladně vyčistěte prostor motoru i parkovací plochu, abyste zamezili soubojům o revír
(pro prostor motoru doporučujeme odstraňovač pachových stop K&K, položka 000300) (7).
Použití v souladu s určením: Přístroj slouží k odpuzování kun a jiných divokých zvířat z prostoru motoru motorových vozidel formou
pulzujícího světla a agresivních pulzujících ultrazvukových frekvencí.
Info: Záruka se týká pouze přístroje, nepřebíráme náklady na montáž a demontáž!
ZABUDOVÁNÍ a UVEDENÍ DO PROVOZU
Odpuzovač kun (1) namontujte na takové místo, kde nemůže dojít k jeho přehřátí (např. ne přímo na koleni výfuku) (B) a kde může pokud možno volně vyzařovat ultrazvuk, aniž aby došlo ke vzniku
míst ve stínu ultra vysokých tónů (C). Wodoszczelność zgodnie z IP 65, plus zamknięte głośniki. Pozwala to na głęboki montaż w miejscach, w których zwierzęta wchodzą do pojazdu. Wytrzymuje
nawet mycie silnika (D). Držák pojistky (2) byste měli namontovat tak, aby byl dobře přístupný. Kabely byste neměli vést přímo kolem horkých a rotujících částí motoru (B).
Připojení plusového kabelu s držákem pojistky k plusovému pólu baterie 12 V nebo srovnatelnému plusu (3)
Připojení zemnícího kabelu k mínusovému pólu baterie 12 V nebo ke kostře vozidla (4) nebo ke svorce 15 palubní sítě nebo k jinému kontaktu, který je u parkujícího vozidla zapojený k mínusu a u
jedoucího motoru k plusu. (Svorce 15: Po připojení kabelu se zařízení v případě motoru v provozu vypne a zapne se, jakmile se vypne motor. Pokud tento kabel nepřipojíte, bude zařízení v trvalém
provozu.)
Když je přístroj správně zapojen, začnou blikat LED (5) (cca po 3–12 vteřinách).
M2700 představuje účinné ultrazvukové řešení odpuzování. Přesto nemůžeme na 100% zaručit, že kuna bude pokaždé odpuzena.
DALŠÍ UPOZORNĚNÍ
Ultrazvuk není pro člověka slyšitelný. Funkčnost je indikován blikáním LED.
Pokud přístroj nefunguje, může to mít následující příčiny:
1) Provozní napětí není 11 - 14 V.
2) Pojistka není v držáku pojistky nebo je defektní.
3) Zemnící kabel není správně připojen.
PŘÍSLUŠENSTVÍ
- Montážní sada No 1002
Likvidace: Přístroj se nesmí likvidovat jako směsný odpad z domácností. Zeptejte se místních úřadů,
jakým způsobem přístroj zlikvidujete tak, aby to odpovídalo právním předpisům.
TECHNICKÉ ÚDAJE
• Provozní napětí: Autobaterie 12V
• Příkon průměrně: < 2 mA
• Frekvence ultrazvuku: cca 22 kHz (± 10 %),
pulzující frekvence a takt, SINUS
• Akustický tlak: cca 110 dB (± 10 %)
• Úhel vyzařování: cca 360 °
• Reproduktor: Ultrazvukové těleso ultrazvukového čidla,
které houpe kopuli
• Teplotní rozsah: cca -40 °C až +80 °C
• Zobrazení funkce: blikající LED (odpuzování a kontrola funkce)
• Rozměry: cca 85 x 53 x 42 mm
• Plochá minipojistka 1 A (nebo 2 A)
Vhodné také pro vozidla se sběrnicemi CAN.
Schválení Spolkovým úřadem pro dopravu se značkou e1.
MONTAGEHANDLEIDING
Wij adviseren om de inbouw door een vakwerkplaats te laten uitvoeren.
Neem bij technische vragen contact met ons op via [email protected]
VEILIGHEIDSAANWIJZINGEN
• LET OP, OVERSPANNINGSBESCHERMING! Zekering bij startassistentie, laswerkzaamheden en snelladen wegnemen.
• Het volledige functioneren van het apparaat kan alleen bij voertuigen met een 12 V-accu worden gewaarborgd.
• De aansluiting van een 24 V-accu is mogelijk als een spanningsomvormer wordt gebruikt.
• Bescherm marterverjagers altijd tegen overmatige hitte en voorkom resp. verwijder verontreinigingen.
• Werkstappen van deze montagehandleiding en de veiligheidsaanwijzingen beslist in acht nemen.
• Wij zijn niet aansprakelijk voor schade die wordt veroorzaakt door het niet in acht nemen van de montagehandleiding.
• Maak de motorruimte en parkeerplek voor montage grondig schoon, om territoriumstrijd te voorkomen
(voor de motorruimte adviseren wij de K&K geurvlagverwijderaar, artikel 000300) (7).
Reglementair gebruik: Het apparaat is bedoeld om marters en andere wilde dieren onder de motorkap van voertuigen te verjagen
met behulp van pulserende lichtsignalen en agressieve, pulserende ultrasone geluidssignalen.
Info: Garantie uitsluitend op het apparaat, kosten voor montage en demontage worden niet vergoed!
INBOUW en INGEBRUIKNAME
Monteer de marterverjager (1) op een plek, waar het apparaat niet oververhit kan raken (bijv. niet te dicht bij het spruitstuk) (B) en het ultrasone geluid zo vrij mogelijk kan uitstralen, om
geluidsbelemmering te voorkomen (C). Waterdicht volgens IP 65, plus gesloten luidsprekers. Daardoor is een lage installatie aan de ingangspunten mogelijk. Is zelfs bestand tegen
motorwasbeurten (D). De zekeringhouder (2) moet goed bereikbaar worden gemonteerd. De kabels moet niet direct langs hete en draaiende motordelen worden gelegd (B).
Aansluiting pluskabel met zekeringhouder op pluspool van de 12 V-accu of vergelijkbare plus (3)
Aansluiting massakabel op minpool van de 12 V-accu of voertuigmassa (4) of op klem 15 van het elektrische systeem of een ander contact, dat bij parkerend voertuig op p min en bij draaiende
motor op plus is geschakeld. (Klem 15: Als de kabel wordt aangesloten, wordt de installatie bij draaiende motor uit- en weer ingeschakeld zodra de motor is uitgeschakeld. Als de kabel niet wordt
aangesloten, is de installatie in continubedrijf.) Wanneer het apparaat correct is aangesloten, beginnen de controlelampjes (5) te knipperen (ca. elke 3-12 seconden).
De M2700 is een eectieve verjager met ultrasoon geluid. Desondanks kunnen wij niet garanderen dat de marter in 100% van de gevallen wordt verjaagd.
VERDERE AANWIJZINGEN
Ultrasoon is niet hoorbaar voor mensen. De functionaliteit wordt aangegeven door de knipperende LED.
Als het apparaat niet werkt, kan dat de volgende oorzaken hebben:
1) Bedrijfsspanning is niet 11 - 14 V.
2) Zekering zit niet in de zekeringhouder of is defect.
3) De aardingskabel is niet op de juiste manier aangesloten.
Accessoires
- Bevestigingsset No 1002
Verwijdering: Het apparaat mag niet met het huishoudelijk afval worden verwijderd.
Informeer bij uw gemeente over correcte verwijdering.
TECHNISCHE GEGEVENS
• Bedrijfsspanning: 12 V auto-accu
• Gemiddeld stroomverbruik: < 2 mA
• Ultrasone frequentie: ca. 22 kHz (+/-10%),
pulserend in frequentie en snelheid, SINUS
• Geluidsniveau: ca. 110 dB (+/- 10%)
• Stralingshoek: ca. 360°
• Luidspreker: Ultrasone geluidsgenerator
die ervoor zorgt dat de koepel gaat trillen
• Temperatuurbereik: ca. -40°C tot +80°C
• Functie-indicator: knipperende led (werking en afschrikkende functie)
• Afmetingen: ca. 85 x 43 x 42 mm
• Kleine platte zekering 1 A (of 2 A)
Ook geschikt voor voertuigen met CAN-bus.
Goedgekeurd door het Duitse Kraftfahrt-Bundesamt met
het e1-teken.

K&K Handelsgesellschaft mbH, Germany | D-68723 Oftersheim, Gewerbepark Hardtwald 14 | Tel. [phone]
[e-mail] [e-mail] [e-mail]
1 Basisgerät/basic module/module de base
2 Kabelbinder/cable ties/Collier de serrage plastique
Lieferumfang/scope of delivery/Fournitur:
Zubehör
- Montageset No 1002
Accessories
- Mounting kit No 1002
Accessoires
- Kit de montage No 1002
Akcesoria
- Zestaw montażowy No 1002
Accessori
- Kit di montaggio No 1002
Příslušenství
- Montážní sada No 1002
Accessoires
- Bevestigingsset No 1002
No. 1002
