Doppio radiomicrofono UHF
Double UHF wireless microphones

32
COMPOSIZIONE MODELLI:
> SET 8102 1 base ricevente WR 8102 + 2 microfono palmare MW 8102
> SET 8102LAV 1 base ricevente WR 8102 + 2 microfono lavalier MW 8102LAV
> SET 8102PL 1 base ricevente WR 8102 + 1 microfono palmare MW 8102 +
1 microfono lavalier MW 8102LAV
ITALIANO
Complimenti per la sua ottima scelta.
Ci complimentiamo vivamente per la Sua scelta, il prodotto Karma da Lei acquistato è frutto di un’accurata
progettazione da parte di ingenieri specializzati.
Per la sua realizzazione sono stati impiegati materiali di ottima qualità per garantirne il funzionamento nel
tempo. Il prodotto è stato realizzato in conformità alle severe normative di sicurezza imposte dalla Comunità
Europea, garanzia di adabilità e sicurezza. Vi preghiamo di leggere attentamente questo manuale prima di
cominciare ad utilizzare l’apparecchio al ne di sfruttarne appieno le potenzialità.
La Karma dispone di numerosi prodotti accessori che potranno completare il vostro apparecchio. Vi
invitiamo quindi a visionare l’intera gamma dei nostri prodotti visitando il sito internet: www.karmaitaliana.it
sul quale troverete, oltre a tutti i nostri articoli, descrizioni accurate e documentazioni aggiuntive sviluppate
successivamente all’uscita del prodotto. Ci auguriamo che rimarrete soddisfatti dell’acquisto e Vi ringraziamo
nuovamente per la ducia riposta nel nostro marchio.
Precauzioni ed avvertenze
• Conservare il manuale per future consultazioni e allegatelo se cedete l’apparecchio ad altri.
• Assicuratevi sempre di collegare l’apparecchio con il voltaggio adeguato.
• Questo prodotto non è adatto ad usi esterni (in presenza di umidità)
• Per evitare il rischio di incendi o cortocircuiti non esponete mai l’apparecchio alla pioggia o all’umidità.
• Non utilizzare con temperature ambiente superiori ai 35C°.
• In caso di problemi di funzionamento interrompete l’uso immediatamente. Non tentate di
riparare l’apparecchio per conto vostro, ma rivolgetevi all’assistenza autorizzata.
• Riparazioni e󰀨ettuate da personale non competente potrebbero creare gravi danni sia all’apparecchio
che alle persone.
• Controllate che il cavo di alimentazione non sia rovinato.
• Non staccate il cavo di alimentazione tirandolo dal lo.
ATTENZIONE:
Nel momento in cui hai acquistato il prodotto avresti dovuto vericare che il
pacco fosse integro, non danneggiato e/o aperto. Anche con imballo integro
sei comunque tenuto a vericare lo stato del Prodotto entro tre (3) giorni
dall’acquisto. Eventuali anomalie riscontrate devono essere comunicate
immediatamente al venditore e ai nostri u󰀩ci, anche tramite e-mail,
specicando nel dettaglio il danno subito. Ogni segnalazione oltre i suddetti
termini non sarà presa in considerazione. È consigliato conservare tutti gli
imballi, etichette, documento di consegna e quant’altro possa servire per
favorire la rapida soluzione del problema.

Ulteriori informazioni su: www.karmaitaliana.it
32
ITALIANO
1 2 3 4 5 6
7118 1410 12 139
15 16
20
18
23
19
17 22
21

54
  Primadieettuareicollegamenti,assicuratevidiaver
  scollegatolaspinadallapresaelettrica.Tuttii
  collegamentidevonoavvenireadapparecchiospento.

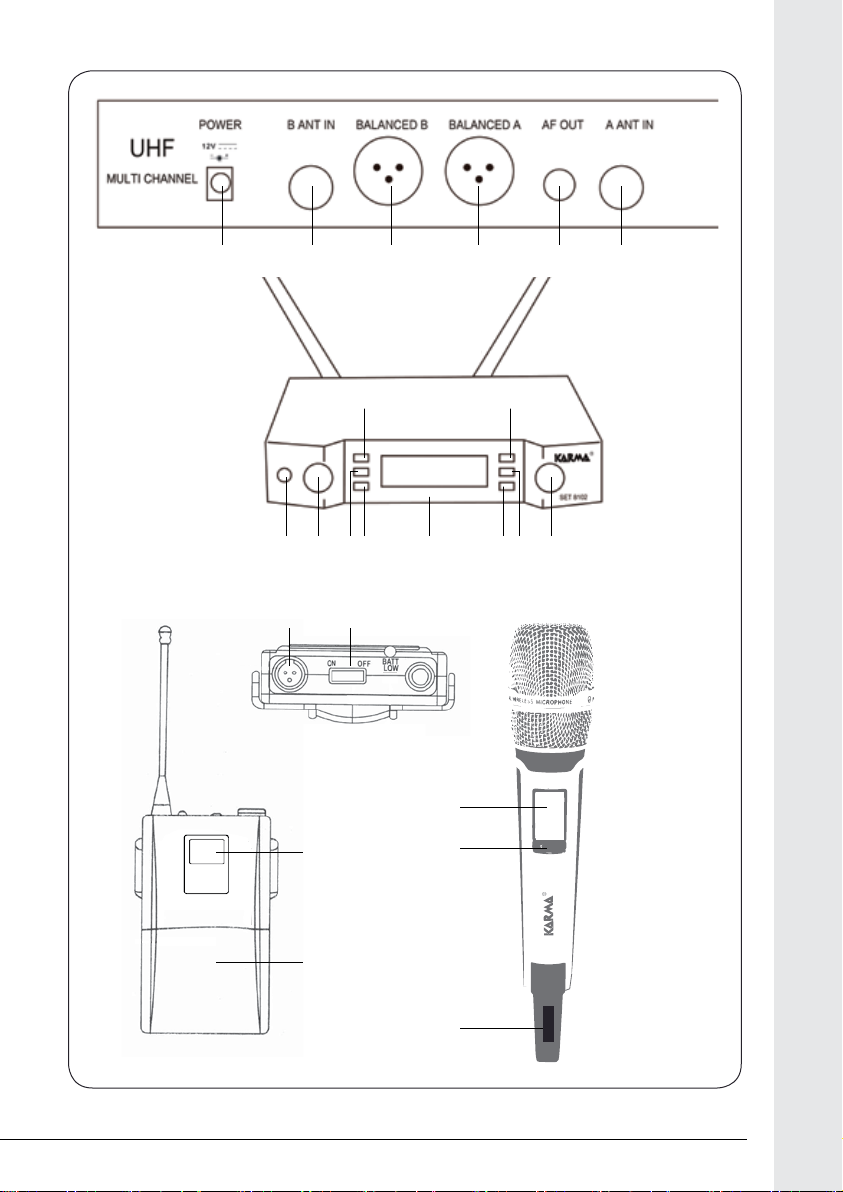

1. Assicuratevi che le batterie inserite nei microfoni trasmittenti siano cariche ed
eventualmente sostituitele svitando l’impugnatura facendo attenzione a tenere
bloccata l’intera griglia copricapsula cosi da evitare l’apertura della capsula.
Abbiate cura di rispettare le polarità indicate. Nel caso in cui utilizziate trasmettitori
di tipo lavalier, inserite la spina del microfono nella presa(18).
2. Posizionate corretamente la base ricevente rispettando una distanza minima
di 1mt da pavimento o pareti e collegandola a mixer o amplicatori tramite le
prese bilanciate XLR(3-4) o tramite la presa mixata con segnale sbilanciato Jack
6,3mm(5). Il segnale in uscita è di tipo microfonico. Assicuratevi che le antenne
che dovete inserire nelle prese(2-6) siano sollevate in posizione verticale.
3. Collegate l’alimentatore alla presa posteriore(1) e quindi alla presa elettrica
domestica 230V. Attenzione: non collegate l’alimentatore alla presa elettrica prima
di aver collegato lo spinotto: ciò potrebbe provocare una scintilla e danneggiare
l’apparecchio.
4. Dopo aver acceso gli altri componenti del vostro impianto audio, premete il tasto
di accensione(7) posto sulla base e quindi il tasto di accensione(20-23) della
trasmittente.
5. Se utilizzate un trasmettitore lavalier, la clip posteriore vi consentirà di agganciarlo
a cintura per il comodo trasporto.
6. Regolate a piacimento il volume della ricevente tramite i regolatori (8-14) posti
sulla base. I comandi sono duplicati per gestire separatamente i 2 radiomicrofoni.
I display mostrano le informazioni sui segnali ricevuti dai 2 radiomicrofoni.
7. Per poter funzionare, base e microfono devono operare sulla stessa frequenza.
Per settarli si può agire manualmente:
Agite sui tasti (15-16) o (10-12) per scegliere la frequenza desiderata. Per inviarla
al trasmettitore, accendetelo e ponete il sensore infrarossi(22) a qualche cm dal led
trasmittente(11) quindi premete una volta il tasto(9-13) per attivare la trasmissione
infrarossi. Dopo un paio di secondi il processo dovrebbe essere concluso e il microfono
dovrebbe riportare la stessa frequenza della base ricevente.
Attenzione: il sensore infrarossi del lavalier è posto dietro il coperchio(18) del vano
batterie. Apritelo per e󰀨ettuare la procedura di accoppiamento della frequenza.
ITALIANO

Ulteriori informazioni su: www.karmaitaliana.it
54

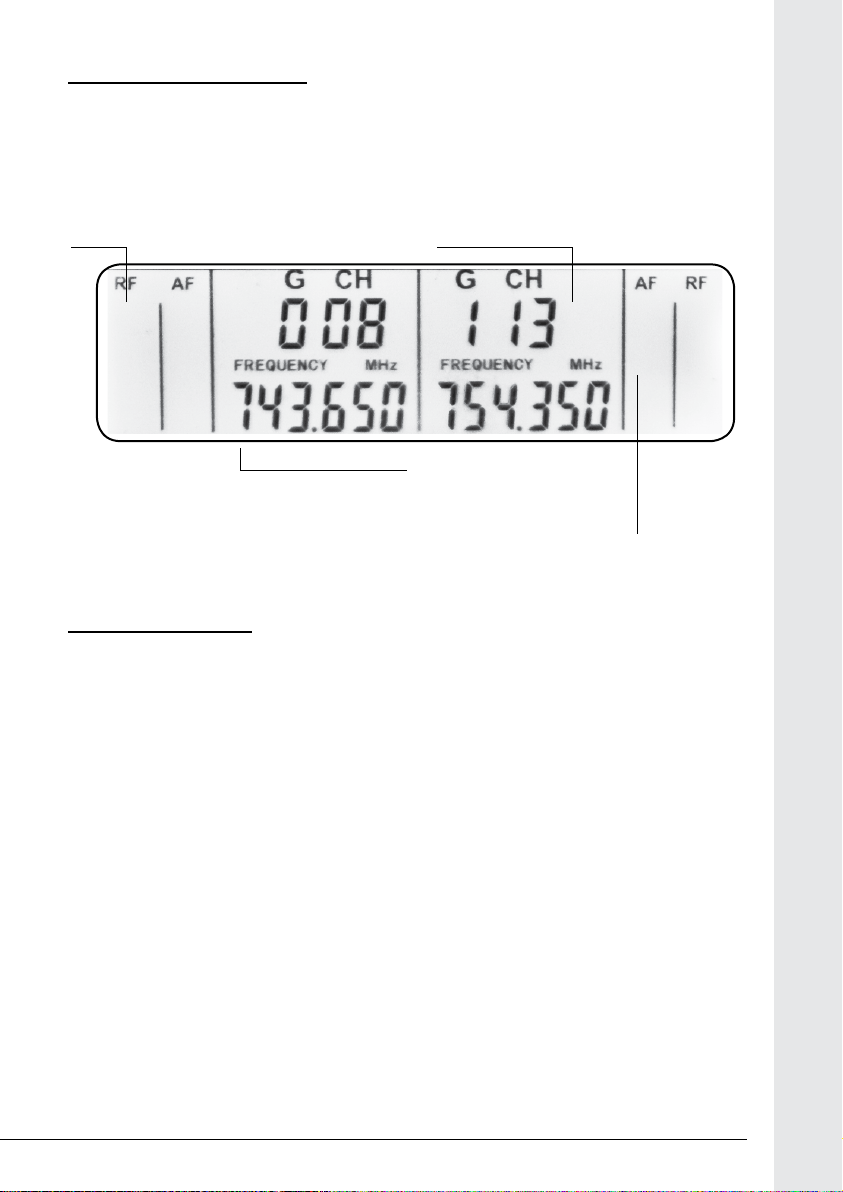

DISPLAY BASE RICEVENTE
Il display posto sulla base ricevente mostra costantemente lo stato di ricezione
segnale. Riferitevi alla gura sottostante per i dettagli delle informazioni.
Livello RF: mostra la
potenza del segnale
portante.
Livello AF:
mostra la
potenza del
segnale vocale
ricevuto.
Canale selezionato
Frequenza selezionata
DISPLAY MICROFONI
Il display(17-21) posto sul microfono mostra, oltre alla frequenza operativa, il livello di
carica delle batterie.
ITALIANO

76
Congratulation for your choice!
Congratulations for your choice! The Karma product you have purchased is the result of careful planning by
specialized engineers . High quality materials have been used for its construction, to ensure its functioning
over time. The product is manufactured in compliance with strict regulations imposed by the European Union,
a guarantee of reliability and safety. Please read this manual carefully before starting to use the xture in
order to exploit its full potential.
Karma has several products’ accessories that can complete your device. We invite you to see the whole range
of our products by visiting our website: www.karmaitaliana.it., where you will nd , in addition to all our items,
detailed descriptions and further documents related to the product. We hope that you will be satised with your
purchase and we thank you again for your trust in our brand.
Safety notes
• Keep this User Manual for future reference. If you sell the product to another user, be sure to give this
manual to the next owner.
• Make sure the voltage of the power source used for the product is correct.
• This product is not suitable for outdoor use.
• To avoid the risk of re or short-circuits never expose the xture to rain or moisture.
• Do not operate the product in an ambient temperature higher than 35°.
• In the event of a serious operating problem, stop using the product immediately. Never try to repair the
product, but contact the authorized technical assistance center.
• Repairs carried out by untrained people can lead to damage both to the xture and to persons.
• Make sure the power cord is not damaged.
• Never disconnect the product from the power source by pulling on the cord.
CAUTION:
When you receive the product you have to check carefully that the parcel is
not damaged from shipping or open. Even if the packaging is not damaged
you have to check the product’s conditions within three (3) days from the
reception. For any kind of problem found on the item, it is necessary to
address a claim to the seller and to our o󰀩ces (also by e-mail), describing
in detail the damage. Any claim received beyond the 3-day time limit, will
not be accepted. It is suggested to save all the packaging, labels, delivery
bill and all that can be useful to solve quickly the problem.
COMPOSIZIONE MODELLI:
> SET 7822 1 receiver WR 8102 + 2 handheld microphones MW 8102
> SET 7822LAV 1 receiver WR 8102 + 2 lavalier microphonesMW 8102LAV
> SET 7822PL 1 receiver WR 8102 + 1 handheld microphone MW 8102 +
1 lavalier microphone MW 8102LAV
ENGLISH

Ulteriori informazioni su: www.karmaitaliana.it
76
ENGLISH
1 2 3 4 5 6
7118 1410 12 139
15 16
20
18
23
19
17 22
21

98
  Beforearranginganyconnectionmakesurethatthepower
  cordisunpluggedfromthemains.Allconnectionsmustbe
  madewiththedeviceo.

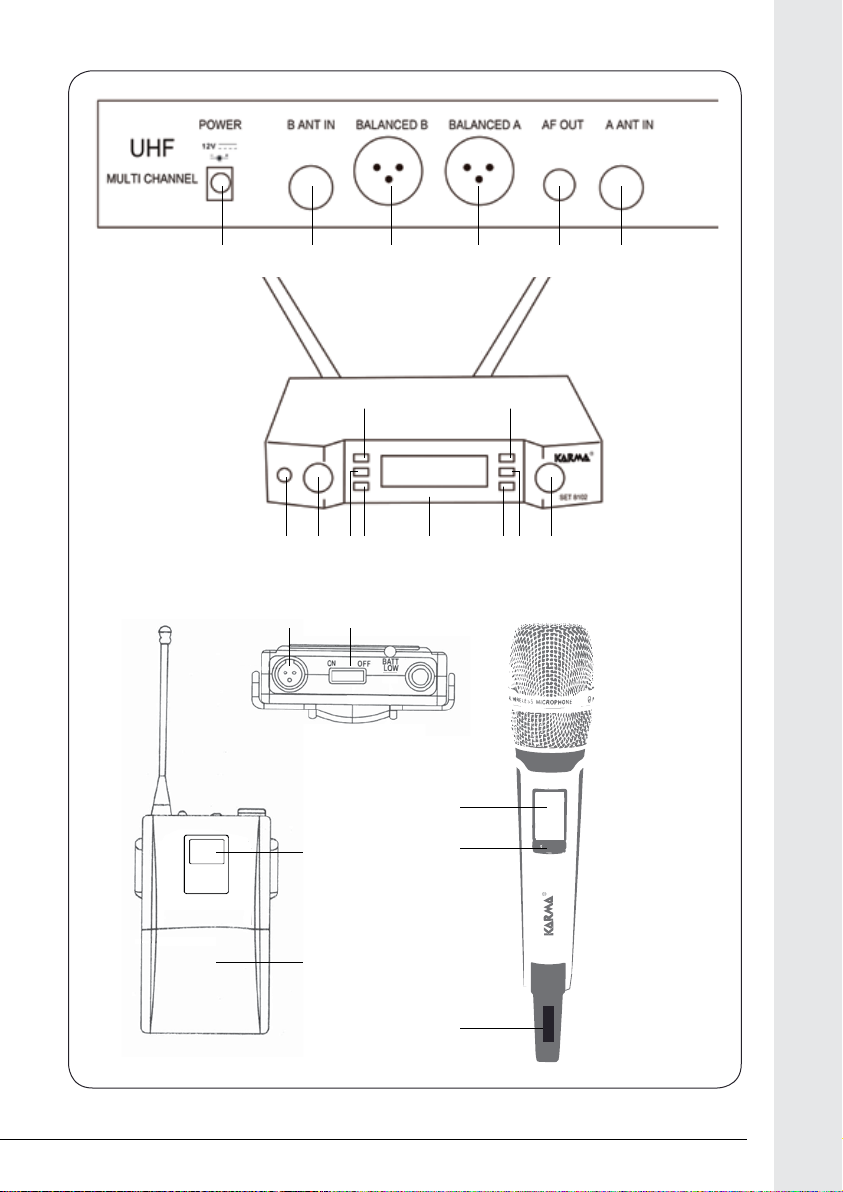

1. Please be sure that the batteries in the transmitters are charged and if necessary
replace them, by unscrewing the handle and paying attention to hold the upper
grid, in order to avoid the capsule coverto open. Be careful to respect the indicated
polarities. If you use bodypack transmitters, plug the jack into the microphone’s
socket (18).
2. Position correctly the receiving base, by keeping a distance of at least 1 mt from
the oor or walls. Connect it to mixers or ampliers through the balanced XRL
sockets (3-4) or through the mixed socket with unbalanced Jack 6,3 mm (5) signal.
The output signal is of microphone type. Make sure that the antennas (which are
to be connect to 2-6 sockets) are raised in vertical position. If you mean to mount
the microphone in a 19” rack, you can do that thanks to the included brackets.
3. Connect the adaptor to the back socket (1) and then to the 230V domestic power
source. Warning: don’t connect the adaptor to the power socket before connecting
the jack: this could cause a spark and damage the unit.
4. After turning on the other components of your audio system, press the ON/OFF
key (7) on the base and then the ON / OFF key (20-23) on the transmitter.
5. If you are using a bodypack transmitter, the back clip will allow you to fasten it to
your belt for easy carriage.
6. Adjust as you wish the receiver’s volume through the controls (8- 14) on the base.
There are double controls to manage separately the two wireless microphones. The
displays show information on the signals received by the 2 wireless microphones.
In order to work correctly, transmitter and receiver must operate on the same frequency.
You can set them manually, by using the buttons (15-16) or (10-12) to choose the
desired frequency. To send it to the transmitter, turn it on and place the infrared sensor
(22) at some cm from the transmitting led (11) and then press once the key (9-13) to
activate infrared transmission. After a couple of seconds the process will be concluded
and the microphone will indicate the same frequency as the receiving base.
WARNING: the bodypack’s infrared sensor is behind the battery case’s cover (18).
Open the cover to carry out the frequency matching procedure.
ENGLISH

Ulteriori informazioni su: www.karmaitaliana.it
98
RECEIVING BASE DISPLAY
The display on the receiving base shows constantly the signal’s reception status.
Refer to the picture below for more details.
MICROPHONES’ DISPLAY
The display (17-21) on the microphone shows, besides the operating frequency, the
battery charge level.
ENGLISH
RF Level:
shows the power of the
carrier signal.
AF Level:
shows the
power of the
received voice
signal.
Selected Channel
Selected Frequency

1110
Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione importanti, nel
manuale o nella documentazione che accompagna il prodotto
This symbol alerts you to the presence of important operating and maintenance, in the
manual or in the documentation accompanying the product
Questo simbolo indica la conformità del prodotto alle normative internazionali RoHS
(Restriction of certain Hazardous Substances) che limita l’impiego di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche immesse sul mercato europeo dal
1° luglio 2006. Fa parte di una serie di Direttive UE sull’ambiente ed e’ connessa strettamente
alla Direttiva RAEE (Riuti di Apparecchiature Elettriche ed Elettroniche).
This symbol indicates that the product complies with international standards RoHS
(Restriction of certain Hazardous Substances) which restricts the use of certain hazardous
substances in electrical and electronic equipment put on the European market from 1 July
2006. It is part of a series of EU Directives and environment and ‘ closely connected to the
WEEE Directive ( Waste Electrical and Electronic Equipment).
Il marchio CE indica che questo prodotto è conforme alle norme della Comunità Europea:
RED e LVD (Direttive sulla Bassa Tensione)La documentazione di conformità in forma
completa è reperibile presso la società Karma Italiana Srl.
The CE mark indicates that this product complies with the European Community standards
RED and LVD ( Low Voltage Directive ). Compliance documentation in complete form is
available at the company Karma Italian Srl.
Pursuant to Italian Legislative Decree 49 dated 14 March 2014 on “Implementation of
Directive 2012/19/UE on Waste Electrical and Electronic Equipment (RAEE)”
The symbol of the crossed-out wheeled bin shown on the device or its packaging indicates
that, at the end of its service life, the product must be collected separately from other wastes.
The user must therefore consign it complete with all its main components to a suitable separate
collection centre for electrical and electronic wastes, or confer it to a shop of electrical and
electronic equipment when purchasing an equivalent product. Suitable separate collection
allows the discarded equipment to be sent for recycling, treatment and disposal in an
environmentally friendly way, and helps to avoid possible negative e󰀨ects on health and
environment, promoting the recycling of the materials of which the device is composed.
Illegal disposal of the product by the user may result in the application of the sanctions
envisaged by applicable law.by the user entails the application of administrative sanctions
pursuant to Legislative Decree N° 49 del 14 March 2014
Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive
2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a ne
vita agli idonei centri di raccolta di󰀨erenziata dei riuti elettronici ed elettrotecnici, oppure
riconsegnandola al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo
equivalente, in ragione di uno a uno. L’adeguata raccolta di󰀨erenziata per l’avvio successivo
dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale
compatibile contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute e
favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo
del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui
al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Ulteriori informazioni su: www.karmaitaliana.it
1110
BASE RICEVENTE
Alimentazione: Tramite adattatore di rete 12V DC, 1000mA - Interno positivo
Banda di frequenza UHF ( da 740 a 790 Mhz)
Canali gestiti: 16
Temperatura di esercizio: da -10° a +50°
Rapporto segnale/rumore: > 105 dB
Spurie: > 80 dB
Risposta in frequenza: 60Hz - 18KHz(+/-3dB)
Raggio operativo no a 50mt
Dimensioni: 207 x 43 x 175 mm
Peso: 0,6 Kg
RECEIVER
Power Supply Tramite adattatore di rete 12V DC, 1000mA - Interno positivo
Frequency UHF ( da 740 a 790 Mhz)
Channels 16
Temperature da -10° a +50°
Signal noise ratio: > 105 dB
Spurious > 80 dB
Frequency Responce 60Hz - 18KHz(+/-3dB)
Operative range untill 50mt
Dimensions 207 x 43 x 175 mm
Weight 0,6 Kg
MICROFONI
Alimentazione: 2 batterie da 1,5V (tipo AA) non inclusa
Autonomia: no a 8 ore
Emissione spurie: >60dB
Deviazione max: +/- 25KHz
Potenza di trasmissione: <10 mW
Dimensioni: 270 x 50 x 50 mm (palmare)
62 x 112 x 21 mm (lavalier)
Peso: 0,272 Kg (Palmare)
68 gr. (Lavalier)
MICROPHONES
Power Supply 2 batteries 1,5V (AA) not incluted
Autonomy 8H
Spurious >60dB
Max Deviation +/- 25KHz
Trasmission Power <10 mW
Dimensions 270 x 50 x 50 mm (palmare)
62 x 112 x 21 mm (lavalier)
Weight 0,272 Kg (Palmare)
68 gr. (Lavalier)

1312
Il prodotto è coperto da garanzia in
base alle vigenti normative.
Vi suggeriamo di consultare sul sito
internet: www.karmaitaliana.it le
“Condizioni Generali di Garanzia”
riportate nella sezione “FAQ”.
Di seguito un breve estratto:
1) Si prega, dopo l’acquisto di procedere
alla registrazione del prodotto sul
nostro sito internet accedendo
alla sezione assistenza(occorre
registrarsi). In alternativa, è possibile
registrare il prodotto compilando ed
inviando la scheda accanto.
2) Sono esclusi i guasti causati da
imperizia a da uso non appropriato
dell’apparecchio
3) La garanzia non ha più alcun e󰀨etto
qualora l’apparecchio risulti
manomesso.
4) La garanzia non prevede la
sostituzione del prodotto.
5) Sono escluse dalla garanzia le parti
esterne, le batterie, le manopole,
gli interruttori, e le parti asportabili o
consumabili.
6) Le spese di trasporto e i rischi
conseguenti sono a carico del
proprietario dell’apparecchio
7) A tutti gli e󰀨etti la validità della
garanzia è avallata unicamente dalla
presentazione della fattura o scontrino
d’acquisto.
COME PROCEDERE ALL’INVIO
DEL MODULO DI REGISTRAZIONE
PRODOTTO:
1) Nel caso in cui non abbiate e󰀨ettuato
la registrazione del prodotto sul nostro
sito www.karmaitaliana.it Vi invitiamo
a farlo ritagliando il modulo riportato
nella pagina accando e ad inviarlo
presso i nostri u󰀩ci.
2) Ricordatevi di compilare entrambi i
moduli in quanto una copia rimarrà
legata al manuale e potrà servirvi in
futuro.
Certicato di garanzia

Ulteriori informazioni su: www.karmaitaliana.it
1312
CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE MODULO DI REGISTRAZIONE REGISTRATION MODULE MODULO DI REGISTRAZIONE REGISTRATION MODULE
COPIA DA INVIARE A: COPIADACONSERVARE
Spett.le KARMA ITALIANA Srl Via Gozzano, 38 bis 21052 - Busto Arsizio (VA)
%

1514
Speciche Tecniche
Speciche tecniche Speciche tecniche
MODELLO / MODEL MODELLO / MODEL
DATA D’ACQUISTO PURCHASING DATE DATA D’ACQUISTO PURCHASING DATE
N.SCONTRINOOFATTURA RECEIPT/INVOICENUMBER N.SCONTRINOOFATTURA RECEIPT/INVOICENUMBER
TIMBROEFIRMADELRIVENDITORE DEALER’S STAMPAND SIGNATURE TIMBROEFIRMADELRIVENDITORE DEALER’S STAMPAND SIGNATURE
ACQUISTATO DA / PURCHASED BY ACQUISTATO DA / PURCHASED BY COGNOME / SURNAME COGNOME / SURNAME
NOME/ NAME NOME/ NAME
VIA / ADDRESS VIA / ADDRESS
N° N°
PROV. PROV.
CITTÀ / CITY CITTÀ / CITY
C.A.P./ZIPCODE
C.A.P./ZIPCODE

Ulteriori informazioni su: www.karmaitaliana.it
1514
DICHIARAZIONE DI CONFORMITA’
Il prodotto a cui fa riferimento questo manuale rispetta i requisiti essenziali della direttiva
2014/53/EU. La dichiarazione di conformità in forma completa è reperibile presso la
società Karma Italiana Srl.
Karma Italiana Srl
Questo apparecchio potrebbe operare su frequenze non autorizzate nella regione in cui si trova
l’utilizzatore. Si suggerisce di rivolgersi alle autorità competenti e richiedere le informazioni
necessarie relative alle frequenze autorizzate nella propria regione per i sistemi radiomicrofonici. In
alcuni casi potrebbe essere necessaria una licenza ministeriale per l’uso di questo apparecchio. Per
i possibili requisiti rivolgersi alle autorità competenti. L’utente si assume l’esclusiva responsabilità
per l’aquisizione della licenza per gli apparecchi radiomicrofonici e la licenziabilità dipende dalla
classicazione e dall’applicazione dell’utente e della frequenza selezionata. (D. Lgs. 269/2001 art.6
comma 3). Le frequenze utilizzate da questo prodotto sono autorizzate solo sul territorio Italiano e
potrebbero non essere utilizzabili in altri paesi. Si suggerisce di rivolgersi alle autorità competenti e
richiedere le relative informazioni.
Paesi per i quali il prodotto dispone dell’autorizzazione all’immissione nel mercato: ITALIA
Karma Italiana Srl
COMPLIANCE DECLARATION
The product described in this manual is compliant with the essential requirements of
2014/53/EU directive.
Karma Italiana Srl
This device operates on frequencies that are legal on the Italian territory and might not be authorized
in other geographic areas. We suggest to address to the local authorities to ask for information about
the frequencies authorized in your country.
Karma Italiana Srl

Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
Telefono +39 0331.628.244
Fax [phone]
www.karmaitaliana.it made in China
ver. 17.1
