KDK W56WV User manual

Operating and
Installation Instructions
Ceiling Fan
Thank you for purchasing this KDK product.
Before operating this product, please read the instructions
carefully, and save this manual for future use.

Safety precautions 2
Name of parts 5
How to install 6-12
How to use 13-18
Maintenance 19
Specifications Back cover
Contents
Model No. / 型號 / Kiểu máy
W56WV
Operating and
Installation Instructions
Ceiling Fan
Hướng Dẫn SửDụng và
Lắp Đặt
Quạt Trần
Cảm ơn quý khách hàng đã mua sản phẩm quạt KDK.
Trước khi sửdụng sản phẩm này, xin vui lòng đọc kỹcác hướng dẫn
và cất giữsách hướng dẫn sửdụng này để tham khảo sau này.
Chú ý vềan toàn 4
Các bộphận5
Cách lắp đặt 6-12
Cách sửdụng 13-18
Bảo dưỡng 19
Thông sốkỹthuật Bìa sau
Nội dung
操作和
安裝指示
吊扇
感謝您購買 KDK 產品。
操作此產品前，請仔細閱讀說明書，並保存本手冊以作日
後參考。
安全注意事項 3
零件名稱 5
如何安裝 6-12
如何使用 13-18
維修 19
規格 封底
目錄
W56WV_161124.indd 1W56WV_161124.indd 1 3/17/2017 8:42:17 AM3/17/2017 8:42:17 AM

2
Safety precautions Always follow these instructions
To avoid the possibility of causing injury to users or damage to properties, please follow all the explanations written below.
This symbol denotes
an action that is
COMPULSORY.
This symbol denotes
an action that is
PROHIBITED.
WARNING
A state that may be caused by the
mishandling of products, which, if not
avoided, may lead to the possibility of
death or serious injury of users.
WARNING
Follow strictly all the instructions given in this manual
for installation.
Electrical and installation work needs to be performed
by a qualified individual.
Installation error can cause fire, electrical shock, injury or
Ceiling Fan to drop.
This appliance is not intended for use by persons
(including children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety. Children should
be supervised to ensure that they do not play with
the appliance.
Switch off the power supply and wait until the
Blades is fully static, before cleaning or doing any
maintenance jobs.
Can cause injury or electrical shock if Ceiling Fan move
suddenly.
Kindly refer to your authorized dealer for repairing or
maintenance.
Tighten the Blade Screws firmly using a screwdriver.
(250-300 N•cm)
Can cause injury if Blade drops.
Ensure that the ceiling hook can sustain more than
10 times the Ceiling Fan weight.
Can cause injury if Ceiling Fan drops.
Stop using the Ceiling Fan when any abnormality or
failure occurs and turn “OFF” the Miniature Circuit
Breaker (MCB).
Risk of smoke, fire, electrical shock or Ceiling Fan drops.
Please contact your authorized dealer for repairing or
maintenance.
Dismantle the broken or damaged Ceiling Fan.
Can cause injury if Ceiling Fan drops.
Do not install the Ceiling Fan at oily and dusty places.
Can cause fire or electrical shock due to short circuit.
Do not install the Ceiling Fan near flammable areas
such as a gas cooker.
Can cause fire or electrical shock due to short circuit.
Do not install the Ceiling Fan near chemicals and
alkali.
Can cause fire or electrical shock due to short circuit.
Do not damage the wire during installation e.g.
deform due to heat, twist, bend, etc.
Can cause fire or electrical shock due to short circuit.
Do not use power supply other than rated voltage
mentioned.
Overheating can cause electrical shock or fire.
Do not insert any metal items in the battery area with
the Battery.
Can cause fire or electrical shock due to short circuit.
Do not hang onto the Ceiling Fan.
Can cause injury if Ceiling Fan drops.
CAUTION
A state that may be caused by the
mishandling of products, which, if not
avoided, may result in the injury of users
or property damage.
CAUTION
To avoid the possibility of causing injury to users
or damage to properties, please follow all the
explanation written in this manual. The manufacturer
will not be responsible for any accidents or injuries
caused by defective, deficient installation or
installation which does not follow the instruction
manual.
Ceiling Fan must be mounted above 2.3 m from the
floor and 1 m from the wall to the Blade.
Can cause unstable air flow and affect the Ceiling Fan to
wobble.
Can cause injury if Ceiling Fan drops.
Refer to Step 2 - 1on page 14 for the measurement
method.
After installation make sure the Ceiling Fan does not
wobble extremely.
Can cause injury if Ceiling Fan drops.
Replace all the Blades if any of them breaks or
cracks.
Can cause injury if Ceiling Fan drops due to wobbling.
Do not install the Ceiling Fan at a wet, high temperature
and high humidity area such as shower room.
If an electrical current leakage occurs, it can cause
electrical shock or fire easily.
This product is for in house use only. Do not install at
a windy places.
Can cause rust, discolour, damage or injury.
Do not install at places where there is high vibration
and impact.
Can cause injury if Ceiling Fan drops.
Avoid fixing inside dome ceiling.
Can cause unstable air flow and affect the Ceiling Fan to
wobble.
Can cause injury if Ceiling Fan drops.
Do not expose yourself continuously to direct wind
from the Ceiling Fan.
It may cause discomfort.
Wipe away dirt with a clean soft cloth, ordinary soap
and water to keep the Ceiling Fan clean. Do not use
solvents (gasoline, petroleum, thinner, benzine,
alcohol, cleaning powder, alkaline detergent) or any
other chemicals.
Can cause plastic part deformation or metal corrosion.
Can cause injury if parts drop.
Ensure that the Ceiling Hook (“J” Hook) or (“U” Hook)
or Hanger Base is not loosen. Tighten the Bolt and Nut
of the Pulley Set Plate firmly using a torque wrench.
(1500-1800 N•cm)
Can cause injury if Ceiling Fan drops due to wobbling.
Refer to Step 2 on page 7 for the installation method.
Do not disassemble the Ceiling Fan unless stated by
this manual.
Must use only supplied parts.
Can cause fire, electrical shock, injury or Ceiling Fan to drop.
Do not touch the Ceiling Fan while it is operating.
Can cause injury, damage or Ceiling Fan to drop.
Do not sprinkle water to Ceiling Fan or do not wet the
Ceiling Fan.
Can cause fire or electrical shock due to short circuit.
W56WV_161124.indd 2W56WV_161124.indd 2 3/17/2017 8:42:18 AM3/17/2017 8:42:18 AM

3
安全注意事項 務必遵循以下指示
為避免導致用戶受傷或財物損壞的可能性，請遵守以下所述的所有指示。
安裝時請嚴格地遵守本手冊內所給的所有指示。
電線配線和安裝工作必須由能勝任的人員進行。
安裝錯誤可以導致火災，觸電，受傷或吊扇掉落。
除非由安全監護人就本產品進行監督或指導，否則身體、
感官或智力有功能障礙者，或者缺乏相關經驗和知識的人
士（包括兒童）請勿使用本電器。為了確保年幼的小孩不
玩此電器，它們該受到監督。
清掃或進行任何維修工作前，關閉所有電源並等待扇翼完
全靜止。
若吊扇突然移位，可以導致受傷或觸電。
請向您的經銷商諮詢有關修理或維修的詳情。
使用螺絲起子將扇翼螺絲鎖緊。(250-300 N•cm)
若扇翼掉落會導致受傷。
確定天花板鉤子可以承受超過吊扇的 10 倍重量。
若吊扇掉落會導致受傷。
當發生任何異常或故障時，停止使用吊扇並關閉“OFF＂
微型斷路器（MCB）。
可能有煙霧，火災，觸電或吊扇掉落的風險。
請向您的經銷商諮詢有關修理或維修的詳情。
拆除破損或損壞了的吊扇。
若吊扇掉落會導致受傷。
避免將吊扇安裝在油膩及多塵的地方。
這可以導致火災或電源短路而觸電。
切勿安裝在煤氣灶等易燃地區附近。
這可以導致火災或電源短路而觸電。
切勿將吊扇安裝在化學品和鹼性物附近。
這可以導致火災或電源短路而觸電。
避免在安裝時損壞電線，例如因熱量，扭曲，彎曲造成的
變形等等。
這可以導致火災或電源短路而觸電。
切勿使用本文指定的額定電壓以外的電源。
過熱可導致觸電或火災。
切勿把金屬物體與電池一起放入電池置放處。
這可以導致火災或電源短路而觸電。
切勿懸掛在吊扇上。
若吊扇掉落會導致受傷。
請勿拆除吊扇，除非此說明書指示。
務必只使用附帶的零件。
可以導致火災，觸電，受傷或吊扇掉落。
請勿在吊扇正在操作的時候觸摸吊扇。
可以導致受傷，損壞或吊扇掉落。
切勿向吊扇灑水。或者，切勿弄濕吊扇。
這可以導致火災或電源短路而觸電。
此符號表示有關行為
是強制性的。
此符號表示有關行為
是被禁止的。
警告 錯誤操作產品造成的情形，若不避免可能
導致用戶死亡或嚴重受傷。
警告
為避免導致用戶受傷或財物損壞的可能性，請遵守本說明
書內的所有指示。製造商對任何因不正確的安裝或不按照
說明書指示的安裝所造成的任何意外和損傷將不負任何
責任。
吊扇必須掛在離地面至少 2.3 m 以上的高度，而扇翼必須
離開牆壁 1 m 以上。
可以導致不穩定氣流和吊扇搖晃。
若吊扇掉落會導致受傷。
請參閱步驟 2 - 1，第 14 頁的測量方法。
安裝完畢後，請確保吊扇不會過度搖晃。
若吊扇掉落會導致受傷。
若任何一片扇翼斷了或出現裂痕，請更換所有扇翼。
如果發生搖晃，可能導致吊扇掉落並造成損傷。
切勿將吊扇安裝於潮濕，高溫及高濕度的地方，例如浴
室。
若發生漏電，這很容易會導致觸電或火災。
本產品只供室內使用。切勿安裝在多風的地方。
可導致生鏽，退色，損壞或受傷。
切勿安裝在高振動強度和高衝擊強度的地方。
若吊扇掉落會導致受傷。
避免安裝在圓頂天花板。
可以導致不穩定氣流和吊扇搖晃。
若吊扇掉落會導致受傷。
避免長時間讓吊扇直接吹著您。
這可能會導致不適。
用乾淨的軟布，普通肥皂和水抹去污跡以保持吊扇的清
潔，切勿使用溶劑（汽油，油，稀釋劑，苯，酒精，去污
粉和鹼性洗滌劑）或任何其他化學物品。
這可導致塑料部件變形或金屬腐蝕。
若零件掉落，則可能導致受傷。
確保天花板鉤 (“J”鉤) 或 (“U” 鉤) 或挂鉤已擰緊。
用隨附的螺栓和螺帽將滑輪裝置盤擰緊。
(1500-1800 N•cm)
如果發生搖晃，可能導致吊扇掉落並造成損傷。
請參閱步驟 2，第 7 頁的安裝指示。
注意 錯誤操作產品造成的情形，若不避免可能
導致用戶受傷或財物損失。
注意
Safety precautions
安全注意事項
Chú ý vềan toàn
W56WV_161124.indd 3W56WV_161124.indd 3 3/17/2017 8:42:19 AM3/17/2017 8:42:19 AM

4
Chú ý vềan toàn Phải luôn thực hiện theo các hướng dẫn này
Để tránh khảnăng người sửdụng bịchấn thương hay thiết bịbịhưhỏng, hãy tuân theo những hướng dẫn sau đây.
Để tránh trường hợp bịchấn thương với người dùng
hay có những hưhỏng với thiết bị, hãy tuân theo tất
cảnhững hướng dẫn có trong quyển hướng dẫn sử
dụng này. Nhà sản xuất sẽkhông chịu trách nhiệm
với bất cứtai nạn hay chấn thương nào xảy ra do lỗi
lắp đặt không đúng hay không tuân theo hướng dẫn
trong quyển hướng dẫn sửdụng này.
Quạt Trần phải được lắp đặt cách sàn nhà 2,3 m, các
Cánh Quạt phải cách tường 1 m.
Có thểkhiến cho luồng gió không ổn định, khiến Quạt
Trần bịlắc.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Xem Bước 2 - 1trang 14 để biết cách đo.
Sau khi lắp đặt, phải kiểm tra chắc chắn rằng Quạt
Trần không bịlắc nhiều.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Thay thếtất cảcác Cánh Quạt nếu bất kỳcánh nào bị
vỡhoặc bịrạn nứt.
Có thểgây thương vong nếu Quạt Trần rơi do rung lắc.
Không lắp Quạt Trần ởnhững nơi ẩm ướt, có nhiệt
độ và độ ẩm cao nhưnhà tắm.
Trong trường hợp xảy ra sựcốrò điện, có thểdễdàng
gây cháy hoặc điện giật.
Chỉlắp đặt sản phẩm trong nhà. Không lắp đặt ở
những nơi có gió.
Có thểgây gỉsét, mất màu, hưhỏng hoặc chấn thương.
Không lắp đặt tại nơi có độ rung cao và có sựva
chạm.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Tránh lắp đặt dưới trần cong kiểu mái vòm.
Có thểkhiến cho luồng gió không ổn định, khiến quạt bị
lắc.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Không tiếp xúc trực tiếp liên tục với luồng gió do
Quạt Trần tạo ra.
Điều này có thểkhiến bạn thấy khó chịu.
Lau chùi các vết bẩn bằng vải mềm, sạch, các loại xà
bông thông thường và nước để giữcho quạt được
sạch. Không sửdụng các dung môi hòa tan (xăng,
dầu, chất pha loãng sơn, benzen, cồn, bột làm sạch,
thuốc tẩy có tính kiềm) hay bất kỳcác hóa chất nào
khác.
Có thểkhiến các phụkiện bằng nhựa biến dạng hoặc
phụkiện bằng kim loại bịăn mòn.
Có thểgây chấn thương nếu quạt bịrơi.
Đảm bảo Móc Treo Trần (móc “J”) hoặc (móc “U”)
hoặc Giá Đỡ không bịlỏng. Dùng cờlê lực vặn chặt
Bu lông và Đai ốc của bánh ròng rọc.
(1500-1800 N•cm)
Có thểgây thương vong nếu Quạt Trần rơi do rung lắc.
Xem Bước 2 trang 7 để biết lắp đặt.
LƯU Ý
Tình huống có thểxảy ra do sửdụng thiết
bịkhông đúng cách, nếu không tránh được
có thểgây chấn thương cho người sử
dụng hoặc làm hưhỏng thiết bị.
LƯU Ý
Không chạm vào Quạt Trần khi quạt đang hoạt động.
Có thểgây chấn thương, hỏng hóc hoặc làm Quạt Trần
rơi.
Không té nước vào Quạt Trần hoặc không làm ướt
Quạt Trần.
Có thểgây ra hỏa hoạn hoặc điện giật do đoản mạch.
Biểu tượng này thểhiện
những hành động BẮT
BUỘC.
Biểu tượng này thểhiện
những hành động NGHIÊM
CẤM TUYỆT ĐỐI.
CẢNH BÁO
Tình huống có thểxảy ra do sửdụng thiết
bịkhông đúng cách, nếu không tránh được
có thểdẫn đến thiệt mạng hoặc gây chấn
thương nghiêm trọng cho người sửdụng.
CẢNH BÁO
Tuân theo một cách nghiêm ngặt tất cảnhững hướng
dẫn lắp đặt trong quyển hướng dẫn sửdụng này.
Việc đi dây điện phải do người có chuyên môn tiến
hành.
Những sai sót trong việc lắp đặt có thểdẫn đến cháy,
điện giật, rơi Quạt Trần hoặc những chấn thương khác.
Thiết bịnày không được thiết kếđể sửdụng bởi
những người (bao gồm trẻem) có thểlực, giác quan
hoặc tinh thần kém hoặc những người thiếu kinh
nghiệm và kiến thức, trừkhi họđược giám sát hoặc
hướng dẫn sửdụng thiết bịbởi người chịu trách
nhiệm vềsựan toàn của họ. Trẻem nên được giám
sát để đảm bảo chúng không đùa nghịch với thiết bị.
Tắt tất cảnguồn điện và chờcho đến khi cánh quạt
ngừng quay hoàn toàn trước khi lau chùi hoặc tiến
hành bảo dưỡng quạt.
Có thểkhiến Quạt Trần quay đột ngột, gây chấn thương
hoặc điện giật.
Vui lòng tham khảo với đại lý ủy quyền của mình để sửa
chữa hoặc bảo dưỡng.
Dùng tua vít để vặn chặt vít Cánh Quạt.
(250-300 N•cm)
Có thểgây chấn thương nếu cánh quạt bịrơi.
Đảm bảo móc trần nhà có khảnăng chịu được trọng
lượng lớn hơn 10 lần trọng lượng của Quạt Trần.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Ngưng sửdụng Quạt Trần khi xảy ra bất kỳsựcốbất
thường hoặc hỏng hóc nào và chuyển cầu dao tự
động (MCB) sang trạng thái “OFF”.
Nguy cơbốc khói, cháy, điện giật hoặc Quạt Trần rơi.
Vui lòng liên hệđại lý ủy quyền vềviệc sửa chữa hoặc
bảo dưỡng.
Tháo dỡQuạt Trần bịhỏng.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Không lắp Quạt Trần ởnhững nơi có nhiều dầu mỡ
và bụi.
Có thểgây ra hỏa hoạn hoặc điện giật do đoản mạch.
Không lắp đặt Quạt Trần gần những nơi dễcháy như
bếp ga.
Có thểgây ra hỏa hoạn hoặc điện giật do đoản mạch.
Không lắp Quạt Trần gần các hóa chất và chất kiềm.
Có thểgây ra hỏa hoạn hoặc điện giật do đoản mạch.
Không làm hưhỏng dây điện trong quá trình lắp đặt,
nhưlàm biến dạng do nhiệt, xoắn, bẻcong, v.v.
Có thểgây ra hỏa hoạn hoặc điện giật do đoản mạch.
Không sửdụng các nguồn điện khác ngoài nguồn
điện định mức đã được nói ởtrên.
Khi quạt nóng quá có thểgây cháy hoặc điện giật.
Không được lắp các vật bằng kim loại cùng với pin
vào ngăn chứa Pin.
Có thểgây ra hỏa hoạn hoặc điện giật do đoản mạch.
Không treo lên Quạt Trần.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Không tháo dỡQuạt Trần trừkhi được hướng dẫn
trong quyển hướng dẫn này.
Chỉsửdụng linh kiện kèm theo.
C
ó thểgây cháy, điện giật, làm Quạt Trần rơi hoặc gây chấn
thươn g.
W56WV_161124.indd 4W56WV_161124.indd 4 3/17/2017 8:42:19 AM3/17/2017 8:42:19 AM

5
Name of parts
■ Attention:
• Do not place the Ceiling Fan directly on
the floor.
Refer to Step 1 (page 6) for the
installation method.
Can cause scratches to the product.
■ Note:
• The illustrations in this manual are for
explanation purposes only and may differ
from the actual unit.
零件名稱 Các bộphận
WARNING
Do not use modified parts other
than original supplied parts.
Can cause injury if the Ceiling Fan
drops.
Các bộphận chiếc
ANắp Chụp Trên ……………… 2
BNắp Chụp Dưới ……………… 2
CBộCánh Quạt………………… 4
DBộĐộng Cơ…………………… 1
EPin AAA / R03 / LR03………… 2
FĐiều Khiển TừXa …………… 1
GGiá Đỡ Điều Khiển TừXa…… 1
HVít Cánh Quạt………………… 8
ITắc Kê (M5 × 35 mm)………… 1
JTắc Kê (M8 × 60 mm)………… 3
KGiá Đỡ ………………………… 1
■ Chú ý:
• Không để Quạt Trần trực tiếp lên sàn
nhà.
Xem Bước 1 (trang 6) vềcách lắp đặt.
Có thểkhiến sản phẩm bịxước.
■ Lưu ý:
• Minh họa trong hướng dẫn sửdụng này
chỉnhằm mục đích giải thích và có thể
khác với thực tế.
■ 留意:
• 切勿把吊扇直接放置在地上。
請參閱步驟 1（第 6 頁）的安裝方法。
這可導致產品被刮花。
■ 備注：
• 本手冊中的插圖僅用於說明，可能與實
際組件有所不同。
零件 件
A上罩蓋 ………………………… 2
B下罩蓋…………………………… 2
C扇翼組件………………………… 4
D發動機組件……………………… 1
E電池 AAA / R03 / LR03 ……… 2
F遙控器…………………………… 1
G遙控器固定器組件……………… 1
H扇翼螺絲………………………… 8
I卡爾螺栓塞子 (M5 × 35
毫米 )… 1
J卡爾螺栓塞子 (M8 × 60
毫米 )… 3
K挂鉤……………………………… 1
CẢNH BÁO
Không sửdụng các linh kiện thay
đổi, chỉsửdụng các linh kiện
chính hãng.
Có thểgây chấn thương nếu Quạt
Trần bịrơi.
警告
除了所提供的原廠零件，不可使用其
他經修改的零件。
若吊扇掉落會導致受傷。
Parts piece(s)
AUpper Canopy ……………… 2
BLower Canopy………………… 2
CBlade Assembly ……………… 4
DMotor Unit……………………… 1
EBatteries AAA / R03 / LR03 … 2
FRemote Control ……………… 1
GRemote Control Holder Set … 1
HBlade Screws ………………… 8
ICarl Bolt Plug
(M5 × 35 mm)
… 1
JCarl Bolt Plug
(M8 × 60 mm)
… 3
KHanger Base ………………… 1
E GF H
C
D
A
B
Carl Bolt Plug / 卡爾螺栓塞子 / Tắc Kê
Plain Washer / 普通墊圈 / Vòng Đệm
Spring Washer / 彈簧墊圈 / Vòng Đệm Lò Xo
Hexa Nut / 六角形螺帽 / Ốc Lục Giác
For Singapore only / 僅適用於新加坡 / Chỉáp dụng đối với Singapore
J KI
Name of parts
零件名稱
Các bộphận
W56WV_161124.indd 5W56WV_161124.indd 5 3/17/2017 8:42:20 AM3/17/2017 8:42:20 AM

6
1 2
3 4
C
C
H
a
D
b
a

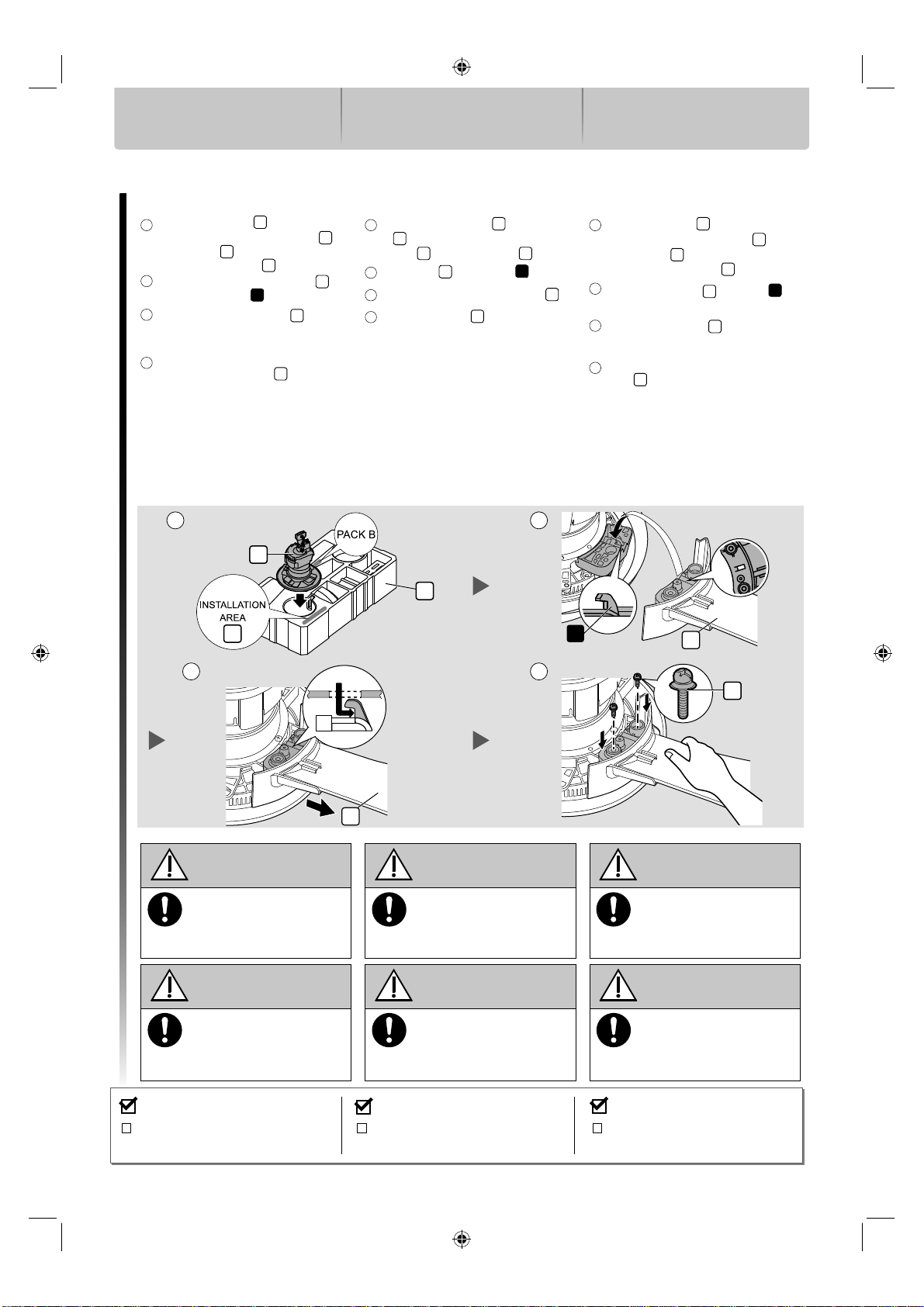

How to install Cách lắp đặt
如何安裝
1
1
Put the Motor Unit
D
on the round
portion (INSTALLATION AREA a) of
the PACK B
b
as shown to assemble
the Blade Assembly
C
.
1Đặt BộĐộng Cơ
Dtrên phần hình
tròn
(INSTALLATION AREA a) của
phần xốp B
bnhưhình hướng dẫn
để lắp đặt Cánh Quạt
C.
■
Install the Blades
■
Lắp đặt Cánh Quạt
■
安裝扇翼
CAUTION
The Blade must be fixed correctly.
Can cause no air flow.
Can cause injury if the Blade drops.
LƯU Ý
Cánh Quạt phải được lắp đúng
cách.
Có thểkhông tạo gió.
Có thểgây chấn thương nếu Cánh
Quạt bịrơi.
注意
必須正確上緊扇翼。
這會導致沒有氣流。
若扇翼掉落會導致受傷。
Check point after installation
The Blade Screws (8 pieces) fixing the
Blades are securely tightened.
Kiểm tra sau khi lắp đặt
Phải đảm bảo các Vít Cánh Quạt (8 ốc) siết
chặt vào Cánh Quạt.
組裝後的檢驗點
確定用作鎖定扇翼組件的扇翼螺絲（8 枚）
已被鎖緊。
WARNING
Tighten the Blade Screws firmly
using a screw driver.
(250-300 N•cm)
Can cause injury if the Blade drops.
CẢNH BÁO
Dùng tua vít để vặn chặt Vít Cánh
Quạt.
(250-300 N•cm)
Có thểgây chấn thương nếu Cánh
Quạt bịrơi.
警告
用螺絲起子將扇翼螺絲鎖緊。
(250-300 N•cm)
若扇翼掉落會導致受傷。
1
如圖所示將發動機組件
D
置於 PACK
B
b
的圓形部分 (INSTALLATION
AREA
a)
以安裝扇翼組件
C
。
2
Assemble the Blade Assembly
C
towards the Hook
a
.
3Pull the Blade Assembly
C
in
the direction as shown to lock the
Blade.
4Tighten the Blade Assembly
firmly
with the Blade Screws
H
provided.
Use 2 screws for one Blade Assembly .
For reference, tightening torque is
250-300 N •cm.
Ensure the Blade Assembly screw
hole is center with the Diecast Cover
assembly screw hole. Hold the
Blade Assembly during installation.
2
Lắp BộCánh Quạt
C
vào Móc
a
trên cánh quạt.
3Kéo BộCánh Quạt
C
theo hướng
nhưhình để khoá Cánh Quạt lại.
4
Vặn chặt BộCánh Quạt bằng Vít Cánh
Quạt
H
được cung cấp. Mỗi BộCánh
Quạt dùng 2 ốc vít.
Mô-men xoắn khoảng 250-300 N•cm.
Đảm bảo các lỗvít trên Cánh Quạt
ởgiữa lỗbắt vít trên thân mô tơ.
GiữCánh Quạt trong khi cài lắp ráp.
2
將扇翼組件
C
裝入扇翼鉤
a
。
3
如圖所示方向拉動以鎖定扇翼組件
C
。
4
用隨附的扇翼螺絲
H
固定好扇翼組件 。
每片扇翼 組件 使用 2枚螺絲。
僅供參考的擰緊轉矩為 250-300 N •cm 。
確保刀片組件螺絲孔中心與壓鑄蓋裝配
螺絲孔。在安裝過程中握住葉片組件。
W56WV_161124.indd 6W56WV_161124.indd 6 3/17/2017 8:42:21 AM3/17/2017 8:42:21 AM

7
2
■

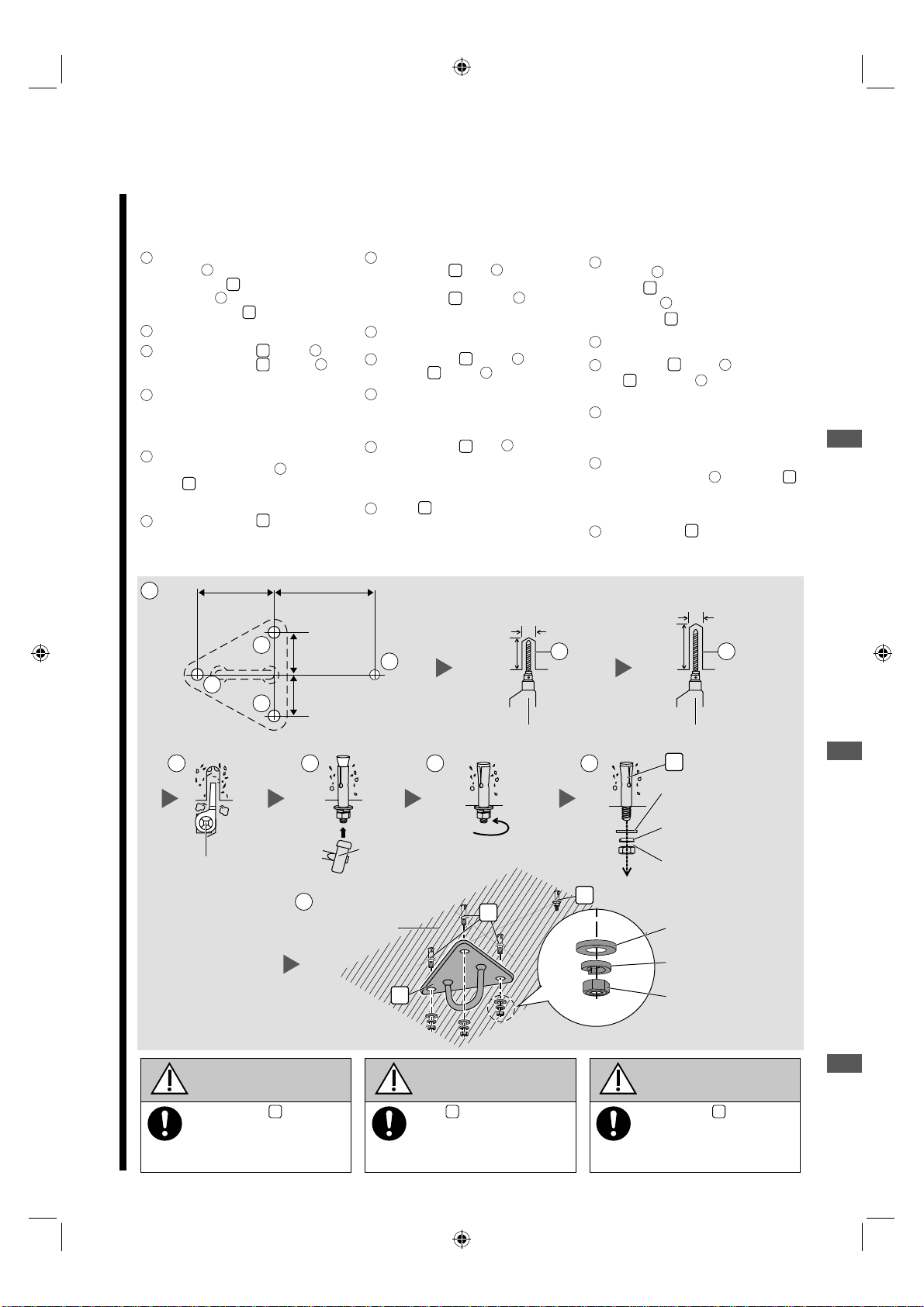

Install to concrete ceiling
■
Lắp lên trần bê tông
■
安裝至混凝土天花板
Below Hanger Base and Carl Bolt Plug
installation is for Singapore only.
1
Make 4 holes on the concrete ceiling.
Drill hole
a
Ø 6.5 mm (depth 30 mm) for
Carl Bolt Plug
I
.
Drill 3 holes
b
Ø 12.0 mm (depth 47 mm)
for Carl Bolt Plug
J
.
2
Use blower to remove dust in the holes.
3
Insert Carl Bolt Plug
I
to hole
a
and
insert Carl Bolt Plug
J
to holes
b
by
using a plastic hammer.
4
Tighten the supplied Plain Washer,
Spring Washer, Hexa Nut of the Carl
Bolts. This is for making the Carl Bolts
fix to the concrete ceiling.
5
Remove Hexa Nut, Spring Washer, and
Plain Washer from holes
b
Carl Bolt
Plug
J
. Make sure Carl Bolts remain
strong on the concrete ceiling.
6
Fix the Hanger Base
K
to the concrete
ceiling and replace the removed Plain
Washer, Spring Washer and Hexa Nut,
then tighten.
以下的挂鉤及卡爾螺栓塞子的安裝法僅適用於
新加坡地區的用戶。
1
在混凝土天花板上鑽 4 個孔。
卡爾螺栓塞子
I
的孔
a
為 Ø 6.5 毫米
（深度為 30 毫米）。
卡爾螺栓塞子
J
的3 個孔
b
為
Ø 12.0 毫米（深度為 47 毫米）。
2
使用吹除機清除孔內的灰塵。
3
將卡爾螺栓塞子
I
插入孔
a
，而卡爾
螺栓塞子
J
插入孔
b
使用塑料 錘 。
4
鎖緊卡爾螺栓塞子附帶的普通墊圈、彈簧
墊圈、六角形螺帽。這是為了把卡爾螺栓
固定在混凝土天花板。
5
將卡爾螺栓塞子
J
各孔
b
的六角形螺
帽、彈簧墊圈和普通墊圈從孔取出。確
保卡爾螺帽依然牢固地固定在混凝土天
花板上。
6
將 挂鉤
K
固定在混凝土天花板，接著把
六角形螺帽、彈簧墊圈和普通墊圈一一裝
上，最後擰緊即可。
Hướng dẫn lắp đặt Giá Đỡ và Tắc Kê dưới
đây chỉáp dụng cho Singapore.
1
Khoan 4 lỗtrên trần bê tông.
Khoan lỗ
a
Ø 6,5 mm (sâu 30 mm) cho
Tắc Kê
I
.
Khoan 3 lỗ
b
Ø 12,0 mm (sâu 47 mm)
cho Tắc Kê
J
.
2
Thổi bụi khỏi lỗ.
3
Cho Tắc Kê
I
vào lỗ
a
và cho Tắc
Kê
J
vào các lỗ
b
bằng cách sử
dụng búa nhựa.
4
Vặn chặt Vòng Đệm, Vòng Đệm Lò Xo,
Ốc Lục Giác đi kèm của Tắc Kê. Nhờ
vậy mà Tắc Kê cốđịnh vào trần bê tông.
5
Tháo Đai Ốc Lục Giác, Vòng Đệm Lò Xo
và Vòng Đệm khỏi lỗ
b
của Tắc Kê
J
.
Đảm bảo rằng Tắc Kê bám chắc vào
trần bê tông.
6
Cốđịnh Giá Đỡ
K
vào trần bê tông
và thay Vòng Đệm, Vòng Đệm Lò Xo và
Đai Ốc Lục Giác đã tháo, và vặn chặt.
WARNING
Fix Hanger Base
K
to the
concrete ceiling, and tighten Hexa
Nuts firmly.
Can cause injury if Ceiling Fan
drops.
CẢNH BÁO
Cốđịnh Giá Đỡ
K
vào trần bê
tông và vặn thật chặt Đai Ốc Lục
Giác.
Có thểgây chấn thương nếu Quạt
Trần bịrơi.
警告
將挂鉤
K
固定在混凝土天花板，接
著把六角形螺帽擰緊。
若吊扇掉落會導致受傷。
1Ø 6.5 mm /
Ø 6.5 毫米 /
Ø 6,5 mm
Drill / 鑽孔機 / Khoan
30 mm /
30 毫米 /
30 mm a
Ø 12.0 mm /
Ø 12.0 毫米 /
Ø 12,0 mm
Drill / 鑽孔機 / Khoan
47 mm /
47 毫米 /
47 mm b
Blower / 吹除機 / Thổi Bụi
Plastic hammer /
塑料錘 /
Búa nhựa
2 3 4 5
6
Spring Washer /
彈簧墊圈 /
Vòng Đệm Lò Xo
Hexa Nut /
六角形螺帽 /
Đai Ốc Lục Giác
Plain Washer /
普通墊圈 /
Vòng Đệm
K
Spring Washer /
彈簧墊圈 /
Vòng Đệm Lò Xo
Hexa Nut /
六角形螺帽 /
Đai Ốc Lục Giác
Plain Washer /
普通墊圈 /
Vòng Đệm
J
J
I
125 mm /
125 毫米 /
125 mm
68 mm /
68 毫米 /
68 mm
b
b
ba
37.5 mm /
37.5 毫米 /
37,5 mm
37.5 mm /
37.5 毫米 /
37,5 mm
Concrete Ceiling /
混凝土天花板 /
Trần bê tông
How to install
如何安裝
Cách lắp đặt
W56WV_161124.indd 7W56WV_161124.indd 7 3/17/2017 8:42:21 AM3/17/2017 8:42:21 AM

8
How to install 如何安裝 Cách lắp đặt

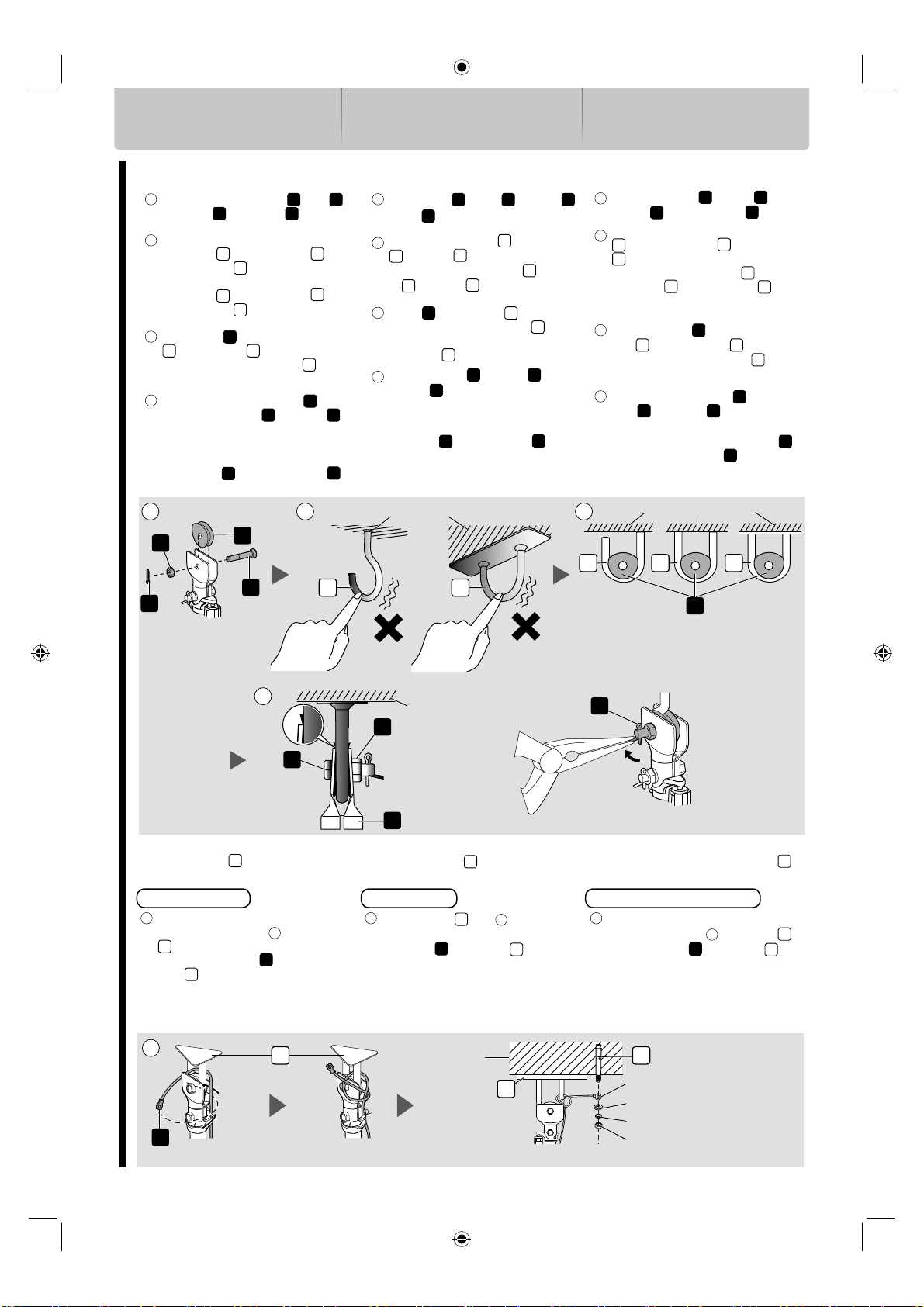

■ Note:
• In case “U” hook
d
is being used, the
installation method is the same.
■ Lưu ý:
• Trong trường hợp sửdụng móc “U” d,
cách lắp đặt được tiến hành tương tự.
■ 備注：
• 如果
“U”
形鉤子
d
被使用，安裝方法是
相同的。
For Singapore only 僅適用於新加坡 Chỉáp dụng đối với Singapore
11
Remove Hexa Nut, Spring Washer, and
Plain Washer from hole
a
Carl Bolt Plug
I
.
Loop the Safety Wire
h
to the Hanger
Base
K
and install Safety Wire as
shown.
Replace the removed Plain Washer, Spring
Washer and Hexa Nut and tighten them.
11
將卡爾螺栓塞子
I
各孔
a
的六角形螺
帽、彈簧墊圈和普通墊圈從孔取出。
將安全導
h
環繞在 挂鉤
K
上，接著
如圖所示安裝安全導。
接著把六角形螺帽、彈簧墊圈和普通墊圈一
一裝上後擰緊即可。
11
Tháo Đai Ốc Lục Giác, Vòng Đệm Lò Xo
và Vòng Đệm khỏi lỗ
a
của Tắc Kê
I
.
Gài Dây An Toàn
h
vào Giá Đỡ
K
và
lắp Dây An Toàn nhưtrong hình.
Thay Vòng Đệm, Vòng Đệm Lò Xo và Đai
Ốc Lục Giác đã tháo, và vặn chặt.
Below Installation is for Vietnam and
Singapore.
以下的安裝方法僅適用於越南和新加坡。
Dưới đây là cách thức Lắp đặt với địa điểm
tại Việt Nam và Singapore.
7
Remove the supplied Bolt
b
, Nut
c
,
Cotter Pin
d
and Pulley
e
.
8Ensure that the Ceiling Hook
(“J” hook c) or (“U” hook d) or
Hanger Base
K
is not loosen.
For reference, the Ceiling Hook
(“J” hook c) or (“U” hook d) or
Hanger Base
K
can sustain 20 N.
9
Place Pulley
e
on to the Ceiling Hook
c
(“J” hook) or
d
(“U” hook) for
Vietnam, on the Hanger Base
K
for
Singapore.
10
Tighten the Pulley Set Plate
f
firmly with the Bolt band Nut
c
provided.
For reference, tightening torque is
1500-1800
N •cm.
• Cotter Pin
d
must fix into Bolt b
and bent.
7
Tháo đầu Bu lông
b
, Đai ốc
c
, Chốt
an toàn
d
và Đệm Cao Su
e
cấp sẵn.
8Đảm bảo Móc Treo Trần (móc “J”
c) hoặc (móc “U” d) hoặc Giá Đỡ
K
không bịlỏng.
Móc Treo Trần (móc “J” c) hoặc
(móc “U” d) hoặc Giá Đỡ K có
thểchịu được lực 20 N.
9
Đặt Đệm Cao Su
e
vào trong Móc Treo
Trần
c
(móc “J”) hoặc
d
(móc “U”)
đối với Việt Nam, vào Giá Đỡ
K
đối với
Singapore.
10
Vặn chặt bánh ròng rọc
f
với Bu
lông
b
và Đai ốc
c
.
Mô-men xoắn khoảng 1500-1800 N•cm.
• Phải đảm bảo lắp Chốt An Toàn d
cốđịnh vào Bu Lông bvà bẻcong.
7
將配備的螺栓
b
、螺帽
c
、開口銷
d
及滑輪
e
拆除。
8
確保天花板鉤 (“J”鉤
c)
或 (“U” 鉤
d)
或挂鉤
K
已擰緊。
僅供參考天花板鉤 (“J”鉤
c)
或 (“U”
鉤
d)
或挂鉤
K
能夠支撐 20 N 。
9
將滑輪
e
置於天花板鉤
c
（“J”鉤）
上，而越南地區用戶則將其置於
d
（“U”
鉤）上，以及新加坡地區用戶則將其置於所
提供的挂鉤
K
上。
10
用隨附的螺栓
b
和螺帽
c
將滑輪
裝置盤
f
擰緊。
僅供參考的擰緊轉矩為 1500-1800
N •cm 。
• 開口銷
d
必须須插入螺栓 b 然後
折彎。
11
h
Safety Wire / 保險線 / Dây An Toàn
Plain Washer / 普通墊圈 / Vòng Đệm
Spring Washer / 彈簧墊圈 / Vòng Đệm Lò Xo
Hexa Nut / 六角形螺帽 / Đai Ốc Lục Giác
K
I
b
e
8
10
7
c
d
Concrete Ceiling / 混凝土天花板 / Trần bê tông
e
c d K
For Singapore only /
僅適用於新加坡 /
Chỉáp dụng đối với
Singapore
Concrete Ceiling / 混凝土天花板 / Trần bê tông
c
Or /
或/
hoặc
d
c
b
Concrete Ceiling /
混凝土天花板 /
Trần bê tông
f
9
K
K
Concrete Ceiling /
混凝土天花板 /
Trần bê tông
W56WV_161124.indd 8W56WV_161124.indd 8 3/17/2017 8:42:21 AM3/17/2017 8:42:21 AM

9
WARNING
Ensure that the Ceiling Hook
for Vietnam or the Hanger
Base for Singapore can
sustain more than 10 times
the Ceiling Fan weight. Safety
Wire must be fixed correctly
to the Pipe.
Can cause injury if the Ceiling
Fan drops.
CẢNH BÁO
Đảm bảo rằng Móc Treo Trần đối
với Việt Nam, đối với Singapore
là Giá Đỡ, có khảnăng chịu
được trọng lượng lớn hơn 10 lần
trọng lượng của Quạt Trần. Dây
An Toàn phải được cốđịnh đúng
vào Ống.
Có thểgây chấn thương nếu
Quạt Trần bịrơi.
警告
確保越南土天花板鉤或新加坡地
區用戶所使用的挂鉤可以承受超
過吊扇 10 倍的重量。保險線必
須正確地安裝至導管。
若吊扇掉落會導致受傷。
Connect the house’s supply wire f
to the terminal iaccording to the
diagram shown.
• Recommended wire stripping length is
7 ~ 8 mm.
■
Wiring instruction
3
■
配線指示
如圖所示將房子的電源線 f連接到終
端i。
• 建議剝線長度為 7 ~ 8 毫米。
■
Hướng dẫn nối dây
Nối dây nguồn điện của nhà fvào
đầu nốiitheo sơđồ hướng dẫn.
• Nên tuốt vỏdây từ7 ~ 8 mm.
12
13
Remove the Safety Wire Screw
g
from
the Pipe.
Arrange and tie the Safety Wire
h
as
shown.
• Slot in the Safety Wire hfrom the
side of opening of the Switch Lever e.
• Firmly screw the Safety Wire
h
with Safety
Wire Screw
g
onto the Pipe.
12
13
Tháo Vít giữDây An Toàn gkhỏi
Ống .
Lắp ráp và cốđịnh Dây An Toàn
h
nhưtrong hình .
• Khe trong các Dây An Toàn
h
từbên
trong mởcửa của Công Tắc An Toàn
e
.
• Siết chặt Dây An Toàn
h
bằng Vít giữ
Dây An Toàn gtrên Ống .
12
13
從導管拆除保險線螺絲
g
。
如圖所示排列及系綁保險線
h
。
• 輸入保險線
h 於開關桿
e
的開口側
邊插入槽中。
• 以保險線螺絲 g鎖緊保險線 h
至導管。
For Vietnam only 僅適用於越南 Chỉáp dụng đối với Việt Nam
Switch Lever / 開關杆 / GờCông Tắc
Ferrite Core / 鐵氧體磁芯 / Lõi Từ
Brown (Live) /
棕色（火線） /
Nâu (Dây nóng)
Blue (Neutral) /
藍色（零線） /
Xanh dương (Trung tính)
Green•Yellow (Earth) /
綠色•黃色（地線） /
Xanh lá•Vàng (Nối đất)
f
i
Check point after installation
Make sure Bolt and Nut are fully
tightened and Cotter Pin is inserted and
bent for safety reason.
Make sure Ceiling Fan is securely fixed
on Ceiling Hook, or for Singapore,
the Hanger Base and Ceiling Fan not
slanting after installation.
For Vietnam destination, the Safety
Wire is looped to the Ceiling Hook and
securely fixed to the Pipe.
Kiểm tra sau khi lắp đặt
Phải đảm bảo tất cảcác Bu Lông, Đ ai Ố c
đều được siết chặt, lắp Chốt An Toàn vào
và bẻcong để đảm bảo an toàn.
Phải đảm bảo Quạt Trần được cốđịnh
chắc chắn vào Móc Treo Trần, đối với
Singapore là Giá Đỡ, và Quạt Trần
không bịnghiêng sau khi lắp đặt.
Chỉáp dụng đối với Việt Nam, Dây An
Toàn được gài vào Móc Treo Trần và
vặn chặt vào ống trụ.
組裝後的檢驗點
確保所有螺栓和螺帽均已擰緊，且為了
安全的考量，將開尾銷插入並擰彎。
確保吊扇牢牢固定在天花板鉤上，而
新加坡地區用戶應確保安裝後的挂鉤
和吊扇不會產生傾斜。
僅限於越南地區的用戶:請把 保險線 環
繞在天花板鉤，並牢固地固定在管
道上。
For Singapore destination, the Safety
Wire is looped to the Hanger Base and
securely fixed to the Carl Bolt Plug I.
Chỉáp dụng đối với Singapore, Dây An
Toàn được gài vào Giá Đỡ và vặn chặt
vào Tắc Kê I.
僅限於新加坡地區的用戶:請把保險 線
環繞在挂鉤,並牢固地固定在卡爾螺栓
塞子 I 上。
Safety Switch /
安全開關 /
Công Tắc An Toàn
13 12
h
e
g g
How to install
如何安裝
Cách lắp đặt
W56WV_161124.indd 9W56WV_161124.indd 9 3/17/2017 8:42:22 AM3/17/2017 8:42:22 AM

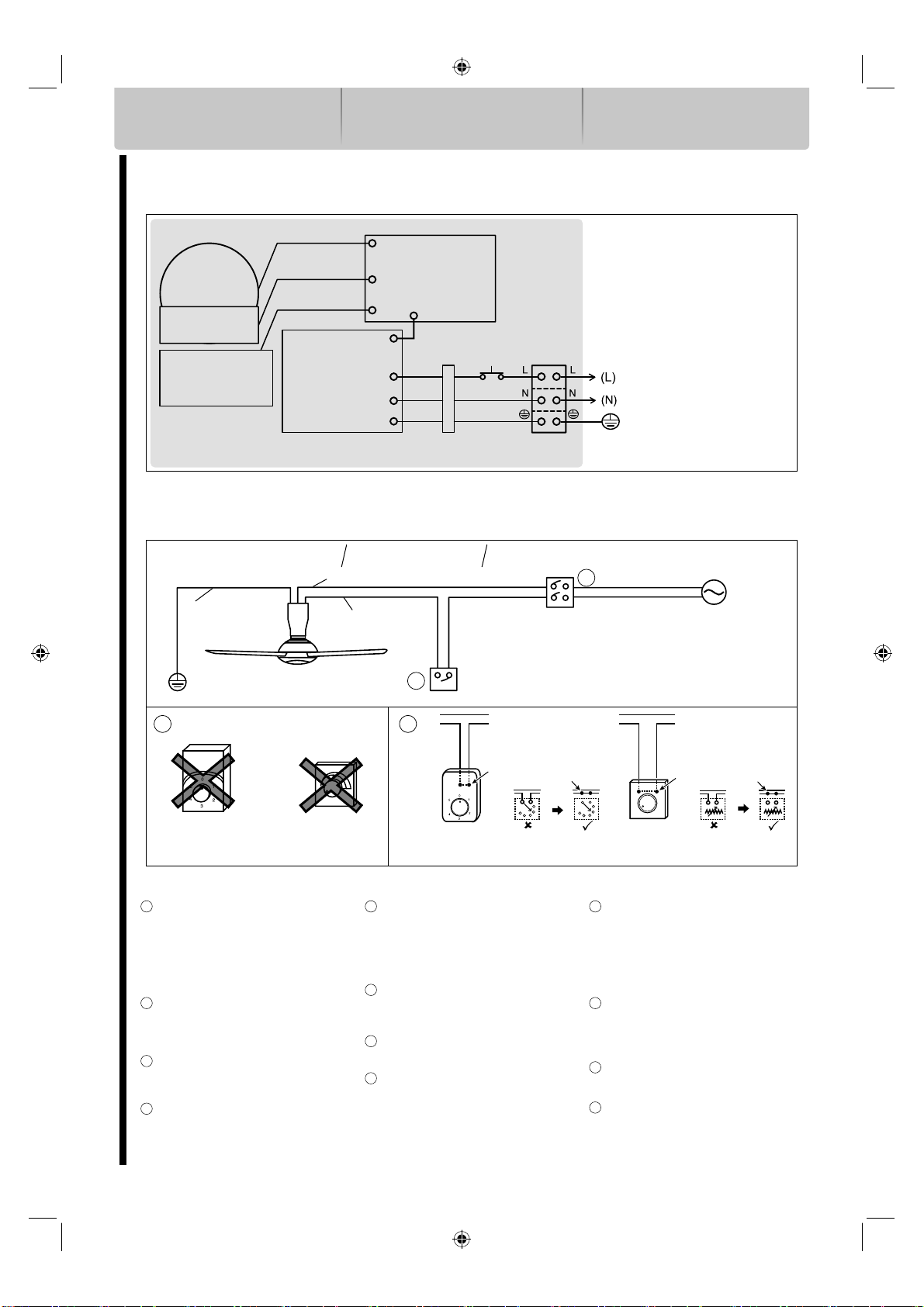

10
How to install 如何安裝 Cách lắp đặt
■ Attention:
■ 留意：
■ Chú ý:
1
It is recommended to user to install OFF/
ON switch on the wall for the Ceiling
Fan, replacing existing regulator or new
regulator point.
• If your Remote Control missing or
misplaced, the Ceiling Fan can be
switched on pre set speed 5.
2
This product should be installed with a
double poles single throw switch (breaker
switch) with a minimum of 3 mm contact
gap in the fixed installation circuit.
3
Do not use regulator or dimmer switch for
this model.
(It can damage the Ceiling Fan)
4
Should there be a regulator or dimmer
switch, disconnect it and reconnect the
wiring as above.
1
Nên lắp thêm công tắc OFF/ON trên
tường cho Quạt Trần, thay thếhộp số
hiện có hoặc hộp sốkhông thích hợp.
• Nếu hỏng hoặc thất lạc bộĐiều Khiển
TừXa, có thểbật Quạt Trần với tốc độ
đặt trước là 5 bằng công tắc tường.
2
Sản phầm này cần được lắp kèm với
công tắc hai cực (công tắc ngắt) với
khoảng cách tiếp xúc tối thiểu trong mạch
được lắp cốđịnh là 3 mm.
3
Không sửdụng hộp sốhay chiết áp.
(Có thểlàm hỏng Quạt Trần.)
4
Nếu có hộp sốhoặc chiết áp, tháo nó ra
trước và kết nối lại dây nhưhình vẽtrên.
1建議用戶將吊扇的 OFF/ON 開關安裝
在牆壁上，替換現有的調節器或新的
調節點。
• 若您的遙控器不見了，吊扇可以以預
設速度 5 開啟。
2此產品必須在固定安裝電路上裝上觸點
間隙為最少 3 毫米的雙極單投開關（斷
路開關）。
3此
型號切勿使用調光開關或調節器。
（這會損壞吊扇）
4
若有調節器或調光開關，請按照上圖拆除
然後重新連接。
Connecting to the power supply / 電源連接 / Kết nối nguồn điện
Power supply /
電源 /
Nguồn điện
Connect directly /
直接連接 / Nối trực tiếp
Dimmer switch /
調光開關 /
Chiết áp
Dimmer switch /
調光開關 /
Chiết áp
Power supply /
電源 /
Nguồn điện
Connect directly /
直接連接 / Nối trực tiếp
Regulator /
調節器 /
Hộp số
Regulator /
調節器 /
Hộp số
3 4
Ceiling Fan / 吊扇 / Quạt TrầnWall Switch (OFF / ON) /
牆壁開關按鈕（關 / 開）/
Công Tắc Tường (TẮT / BẬT)
Rated voltage is mentioned
on product. /
產品上註明額定電壓。/
Điện áp định mức có ghi
trên sản phẩm.
Blue (Neutral) / 藍色（零線）/ Xanh dương (Trung tính)
Brown (Live) /
棕色（火線）/
Nâu (Dây nóng)
Green•Yellow (Earth) /
綠色•黃色（地線）/
Xanh lá•Vàng (Nối đất)
Earth / 地線 / Nối đất
Double poles single throw switch (Breaker Switch) /
雙極單投開關（斷路開關）/
Công tắc hai cực (Công Tắc Ngắt)
Only direct connection to wall switch is allowed.
Please refer to figure below.
只准許直接把電源連接於本吊扇。
請參考下圖。
Chỉđược phép nối trực tiếp với công tắc trên tường.
Xem hình minh họa phía dưới.
2
1
Wiring diagram / 電線圖 / Sơđồ nối dây
DC Motor /
DC 發動機 /
Động CơDC
Ceiling Fan / 吊扇 / Quạt Trần
Main Circuit PCB Assy /
主電路的印刷電路板組件 /
Bo Mạch Chính
Terminal /
終端 /
Trạm Nối
Safety Switch /
安全開關 /
Công Tắc An Toàn
Receiver Circuit PCB Assy /
接受電路的印刷電路板組件 /
Bo Mạch Nhận Tín Hiệu
Power Circuit PCB Assy /
電源電路的印刷電路板
組件 /
Bo Mạch Nguồn
Ferrite Core /
鐵氧體磁芯 /
Lõi Từ
Hall PCB Assy /
霍爾的印刷電路板組件 /
Bo Mạch
Brown (Live) / 棕色（火線）/ Nâu (Dây nóng)
Source / 電源 / Nguồn Điện
Blue (Neutral) / 藍色（零線）/
Xanh dương (Trung tính)
Green•Yellow (Earth) /
綠色•黃色（地線）/
Xanh lá•Vàng (Nối đất )
Connect to the power supply according
to the wiring instruction below.
根據以下接線說明進行電源連接。 Nối với nguồn điện theo hướng dẫn nối
dây dưới đây.
W56WV_161124.indd 10W56WV_161124.indd 10 3/17/2017 8:42:23 AM3/17/2017 8:42:23 AM
