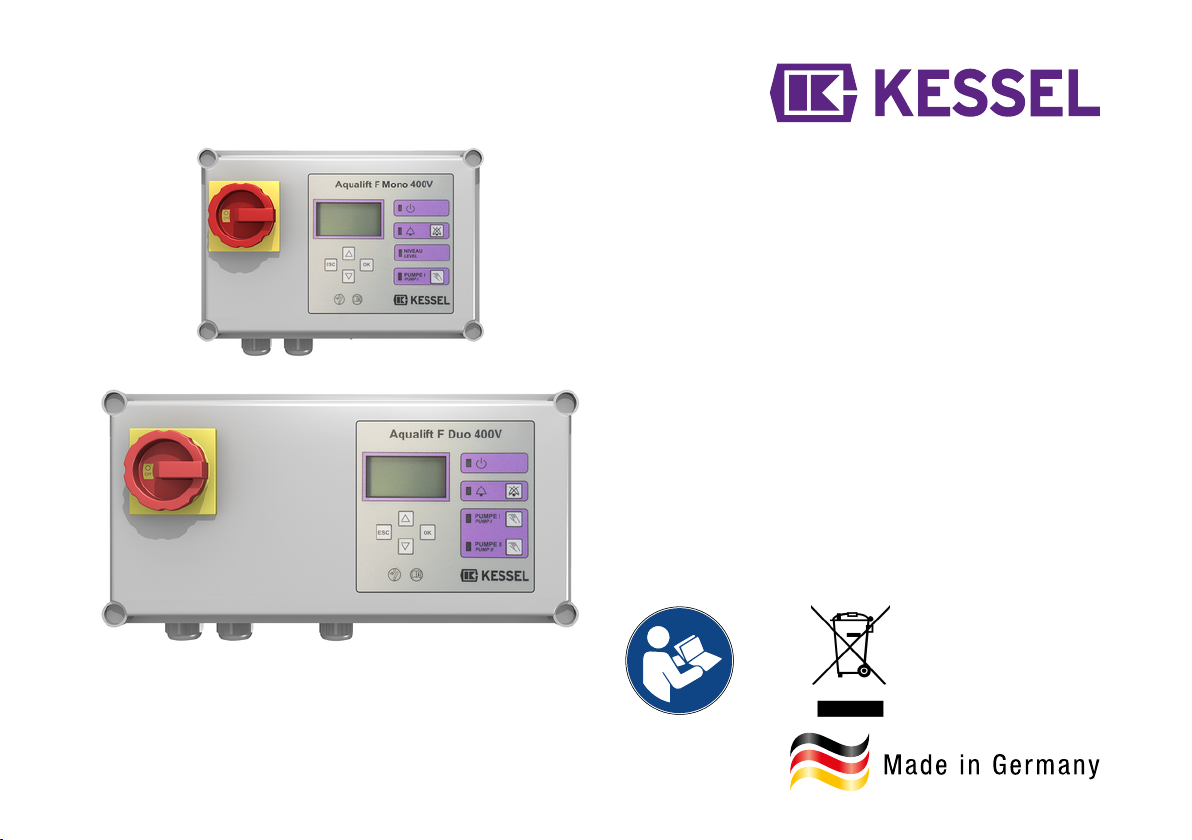

Kessel Aqualift F Comfort 400V Series User manual

Aqualift Comfort
400V Mono/Duo
Einbau- und Betriebsanleitung
Aqualift Comfort
400V Mono/Duo
Einbau- und Betriebsanleitung
Aqualift Comfort
400V Mono/Duo
Einbau- und Betriebsanleitung
DE Einbau- und Betriebsanleitung..........................2
EN Installation and operating manual...................34
FR Instructions de pose et d’utilisation.................66
IT Istruzioni per l’installazione e l’uso............... 101
NL Inbouw- en montagehandleiding...................135
PL Instrukcja zabudowy i obsługi.......................168
2020/05 010-532_07

DE
Inhalt
1 Hinweise zu dieser Anleitung.................................. 3
2 Sicherheit................................................................. 4
3 Technische Daten.................................................... 7
4 Montage................................................................... 9
5 Erstinbetriebnahme.................................................. 20
6 Hilfe bei Störungen.................................................. 23
7 Übersicht Konfigurationsmenü................................. 26
Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die
Entwässerungstechnik bietet KESSEL ganzheitliche Sys-
temlösungen und kundenorientierten Service. Dabei stel-
len wir höchste Qualitätsstandards und setzen konsequent
auf Nachhaltigkeit - nicht nur bei der Herstellung unserer
Produkte, sondern auch im Hinblick auf deren langfristigen
Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum
dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen
gerne unsere qualifizierten Servicepartner vor Ort
weiter.
Ihren Ansprechpartner finden Sie unter:
www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst
mit Dienstleistungen wie Inbetriebnahme, Wartung
oder Generalinspektion in der gesamten DACH-
Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung fin-
den Sie unter:
http://www.kessel.de/service/kundenservice.html
2 / 204 Einbau- und Betriebsanleitung 010-532_07

1 Hinweise zu dieser Anleitung
Folgende Darstellungskonventionen erleichtern die Orientie-
rung:
Darstellung Erläuterung
(5) Positionsnummer 5 von
nebenstehender Abbildung
... Handlungsschritt in Abbildung
Prüfen, ob Hand-
steuerung aktiviert
wurde.
Handlungsvoraussetzung
OK betätigen. Handlungsschritt
✓Anlage ist
betriebsbereit. Handlungsergebnis
siehe "Sicher-
heit", Seite 4 Querverweis auf Kapitel 2
|Wartungsinter-
vall definieren| Bildschirmtext
Fettdruck besonders wichtige oder sicher-
heitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation
(z. B. gilt nur für ATEX-Variante)
Technische Hinweise, die beson-
ders beachtet werden müssen.
Folgende Symbole werden verwendet:
Zeichen Bedeutung
Gerät freischalten!
Gebrauchsanweisung beachten
CE-Kennzeichnung
Warnung Elektrizität
WEEE-Symbol, Produkt
unterliegt RoHS-Richtlinie
WARNUNG
Warnt vor einer Gefährdung von Per-
sonen. Eine Missachtung dieses
Hinweises kann schwerste Verlet-
zungen oder Tod zur Folge haben.
VORSICHT
Warnt vor einer Gefährdung von Perso-
nen und Material. Eine Missachtung die-
ses Hinweises kann schwere Verletzun-
gen und Materialschäden zur Folge haben.
Produkt erfüllt die Anforderungen für explo-
sionsgefährdete Atmosphäre (ATEX)
DE
010-532_07 Einbau- und Betriebsanleitung 3 / 204

DE
2 Sicherheit
2.1 Personal - Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige
Betriebssicherheitsverordnung und die Gefahrstoffverord-
nung oder nationale Entsprechungen.
Der Betreiber der Anlage ist dazu verpflichtet:
eine Gefährdungsbeurteilung zu erstellen,
entsprechende Gefährdungszonen zu ermitteln und aus-
zuweisen,
Sicherheitsunterweisungen durchzuführen,
gegen die Benutzung durch Unbefugte zu sichern.
Person 1) freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung, Inspektion
Sachkundiger, (kennt, ver-
steht Betriebsanweisung)
Funktionskontrolle, Konfi-
guration des Schaltgerätes
Elektrofachkraft VDE 0105 (nach Vor-
schriften für elektr. Sicherheit, oder
nach nationalen Entsprechungen)
Arbeiten an elektri-
scher Installation
1) Bedienung und Montage darf nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.
4 / 204 Einbau- und Betriebsanleitung 010-532_07

2.2 Bestimmungsgemäße Verwendung
Das Schaltgerät stellt die Steuerung einer Hebeanlage oder
Pumpstation für Abwasser dar. Als Niveauerfassung können

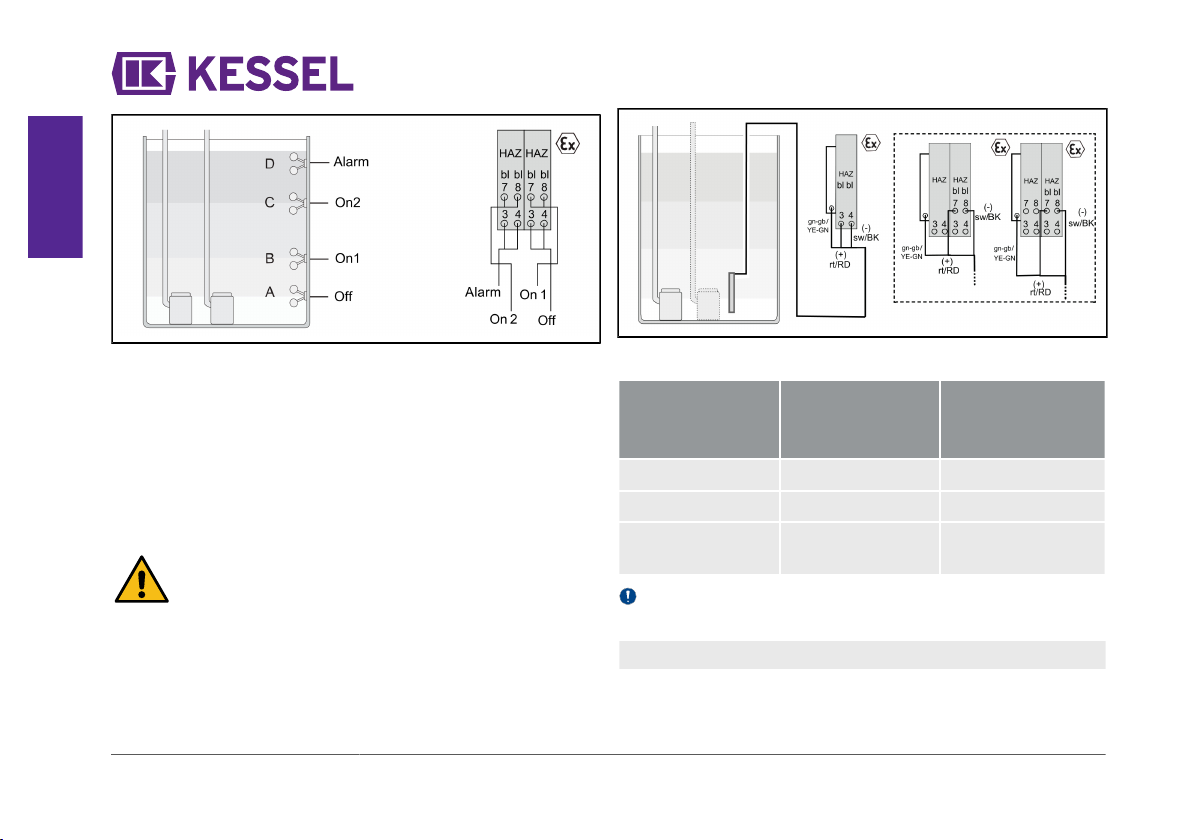

Sonden, Schwimmerschalter oder Drucksensoren verwendet
werden. Ist das Schaltniveau erreicht, wird das Abpumpen
aktiviert. Ist das Niveau entsprechend abgesunken, wird das
Abpumpen selbsttätig beendet.
Für bestimmte Pumpen ist ggf. ein Einstellen des Motor-
schutzschalters erforderlich (siehe "Technische Daten",
Seite 7).
WARNUNG
Das Schaltgerät selbst ist NICHT für den Einbau in
einer EX-Zone vorgesehen!
Alle nicht vom Hersteller ausdrücklich und schriftlich autori-
sierten:
Um- oder Anbauten
Verwendungen von nicht originalen Ersatzteilen
Reparaturen durchgeführt von nicht vom Hersteller autori-
sierten Betrieben oder Personen
können zum Verlust der Gewährleistung führen.
(1) Hauptschalter
(2) Display und Bedienfeld
(3) Typenschild
(4) Kabeldurchführungen, Anschlüsse
(5) Schrauben für Gehäusedeckel
DE
010-532_07 Einbau- und Betriebsanleitung 5 / 204

DE
2.3 ATEX-Absicherung beachten
WARNUNG
Das EX-Zeichen kennzeichnet Komponenten und
Produkte, die der ATEX-Anforderung (ATEX-Richtli-
nie 2014/34/EU) genügen.
WARNUNG
Für explosionsgefährdete Zonen nur ATEX-Anla-
ge(n) und Ex-geschützte Komponenten verwenden.
Bei explosionsgefährdeten Zonen müssen geson-
derte Vorsichtsmaßnahmen getroffen werden:
ATEX-Gefährdungsbeurteilung gemäß gültiger
EU-Verordnung durchführen und EX-Zonen defi-
nieren.
Prüfen, ob Pumpe(n) und restliche Anlagen-Kom-
ponenten (inkl. Zubehör) für die ATEX-Verwen-
dung vorgesehen sind und den Anforderungen
der definierten Zone genügen.
Prüfen, ob das Schaltgerät zur gemeinsamen
Verwendung mit den eingesetzten Pumpen vor-
gesehen ist und als ATEX-Variante ausgeführt
ist.
Im Zweifelsfall den Normausweis und technische Spezifika-
tionen (3.1 "Zusätzliche Angaben zur ATEX-Ausführung")
prüfen.
6 / 204 Einbau- und Betriebsanleitung 010-532_07

3 Technische Daten
Maximale Leistung (kW) am
Schaltausgang (bei cos φ = 1) 1,5 KW 4,3 KW 6,9
Nennstrombereich* A 2,5 - 4,0 A 4,0 - 6,3 A 6,3 - 10 A
Gewicht 2,5 kg (3 kg Duo)
Abmessungen (LxBxT), mm 190 x 280 x 130 (190 x 380 x 130 Duo)
Betriebsspannung 400 V / 50Hz
Leistung, Standby 5 W
Potentialfreier Kontakt max. 42 V DC / 0,5 A
Batteriespezifikation 2x 9V 6LR61
Einsatztemperatur 0 - 40°C
Schutzart IP 54
Schutzklasse I
Erforderliche Sicherung, A, (Mono) C16 C16 C20
Erforderliche Sicherung, A, (Duo) C16 C20 C32
RCD 30 mA
Anschlusstyp Direktanschluss
*Duo-Anlagen verfügen über zwei Pumpen mit identischen technischen Daten. Die jeweiligen Schaltgeräte sind in ver-
schiedenen Leistungsstufen (des Motorschutzschalters) verfügbar.
DE
010-532_07 Einbau- und Betriebsanleitung 7 / 204

DE
3.1 Zusätzliche Angaben zur ATEX-Ausführung
II (1) GD [Ex ia Ga] IIC
Die Anforderungen der Normen EN
50014 + A1-A2, EN 50020:2002
werden erfüllt.
Zulässige Luftfeuchtigkeit 10 - 80%, nicht kondensie-
rend
Maximale Betriebshöhe 2000 m über NN
Maximale Leistungsauf-
nahme
11 VA Mono- / 15 VA Duo-
Anlagen
(Klemmen N, L1, L2, L3, PE) Drehstrom 230 V (AC) / 50
Hz +- 10% zur Versorgung
der Elektronik
Eingangsstromkreise
(Klemmen TF1a, TF2a,
TF1b, TF2b)
Thermoeingänge Un = 230V
Ausgangsstromkreis Potenti-
alfreier Kontakt
U = 42 V ac dc /0,5 A
Leistungsschütze Schaltkontakte U = 400V
+-10% <=4kW (P2), 50Hz
Bedienungselem. Stromkreis passiv (Schalter und Taste)
Das Schaltgerät ist außerhalb des explosionsgefährdeten
Bereichs zu betreiben. Die dafür notwendige Klassifizierung:
Gruppe II, Kategorie (1)G, zugehöriges Betriebsmittel für
Gasatmosphäre.
Technische Spezifikation (Einzelbarriere)
Niveaustromkreis in Zündschutzart Eigensi-
cherheit Ex ia IIC
Klemmen Schwimmerschal-
ter:
AUS, EIN1, EIN2, ALARM
Klemmen Pegelsonde: Probe 2 bk + bl
Höchstwerte*:
Uo 28 V
Io 93 mA
Ro 300 Ω
Po 0,65 W
Co 0,083 µF
Lo 106 µH/Ω
Lo/Ro 106 µH/Ω
* Zenerbarriere MTL 7787+
8 / 204 Einbau- und Betriebsanleitung 010-532_07

4 Montage
Sicherheitshinweise beachten, siehe "Sicherheit",

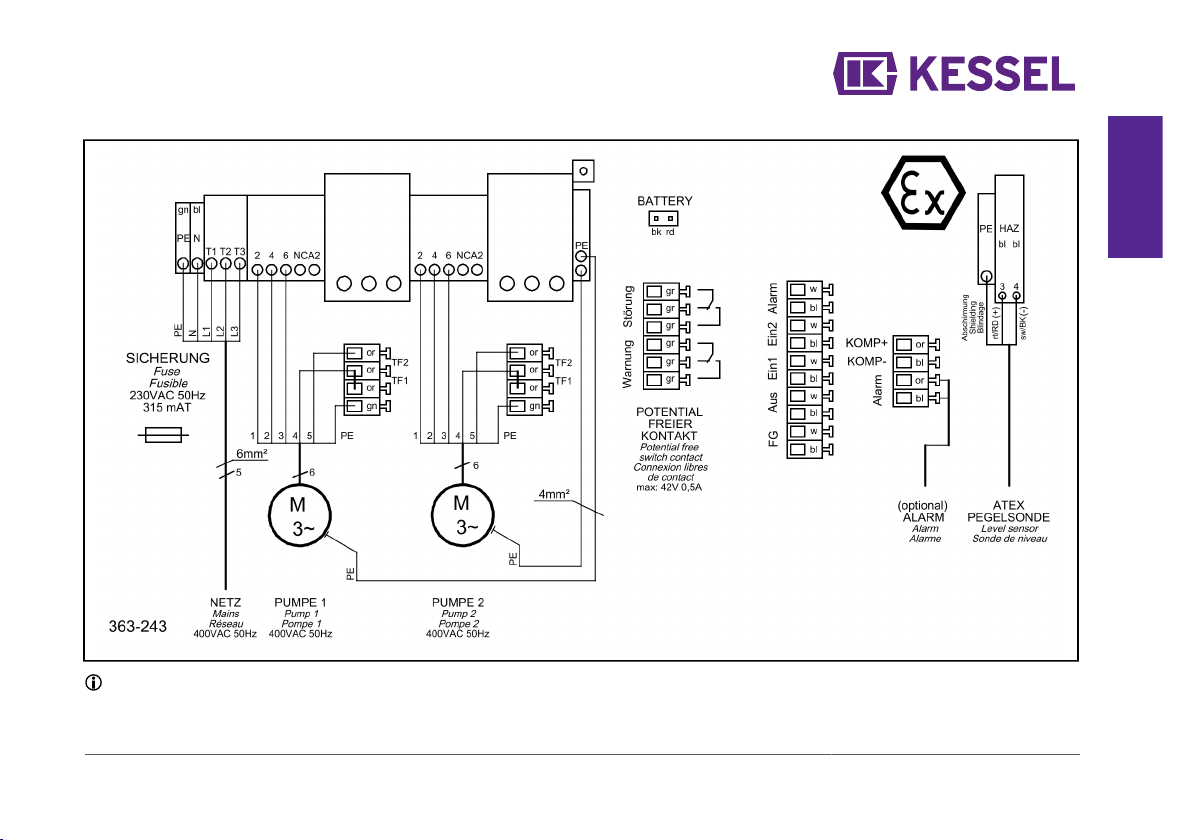

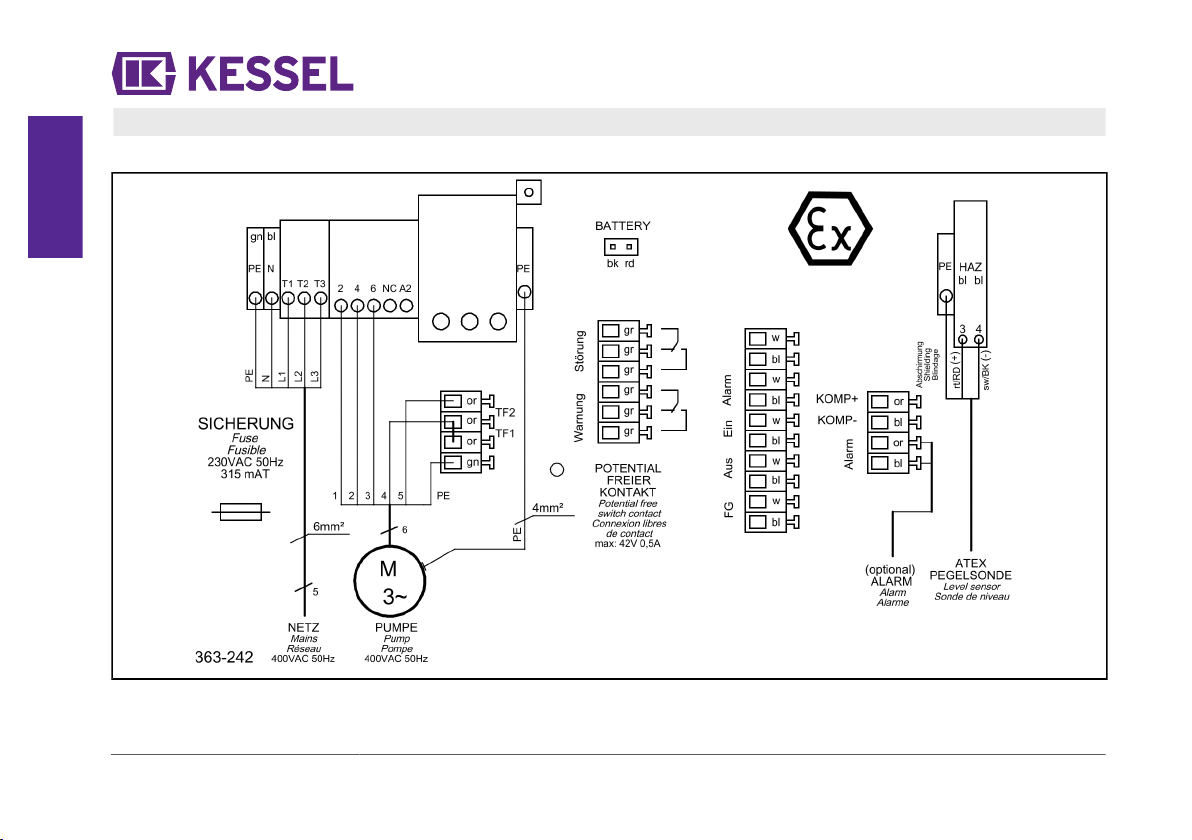

Seite 4. Für eine Übersicht der Platinenanschlüsse, siehe
"Anschlusspläne", Seite 18 .

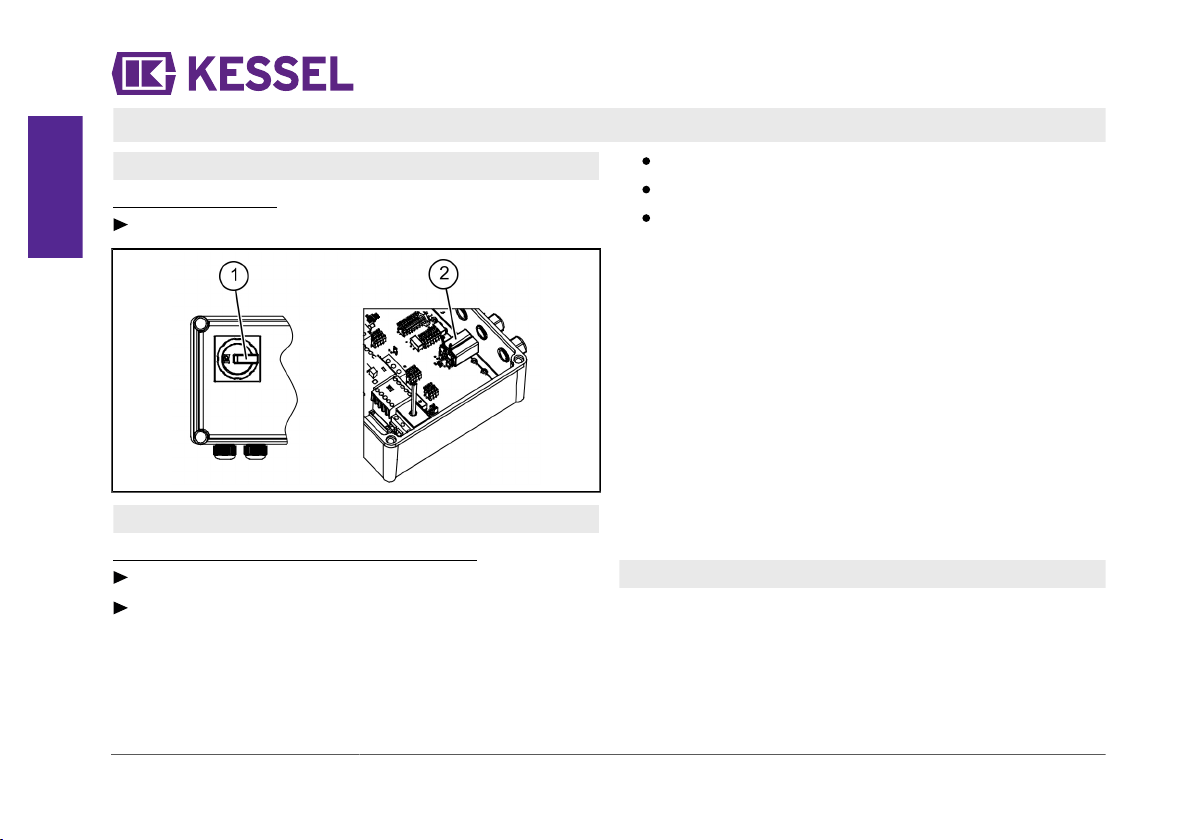

4.1 Schaltgerät montieren
WARNUNG
Anlage freischalten! Sicherstellen, dass Leitungen
und elektrische Komponenten während der Arbeiten
von der Spannungsversorgung getrennt sind.
Das Schaltgerät kann nur geöffnet werden, wenn sich der
Hauptschalter in Position OFF befindet.
Schrauben am Gehäusedeckel lösen und Gehäusedeckel
aufklappen.
Gehäuse am vorgesehenen Ort montieren, dazu alle vier
Befestigungsmöglichkeiten in den Ecken des Gehäuses
verwenden.
Umgebungsbedingungen beachten.
4.2 ATEX-Anforderung sicherstellen
Damit die Pumpen in explosionsgefährdeter Umgebung
betrieben werden dürfen, müssen bei der elektrischen Instal-
lation folgende zusätzliche Anforderungen berücksichtigt
werden.
Leitungsquerschnitt
Die Netzleitungen zum Schaltgerät benötigen einen Min-
destquerschnitt von 6 mm2 oder entsprechend der erforderli-
chen Absicherung, je nachdem welcher Querschnitt höher ist
(siehe "Technische Daten", Seite 7).
ATEX-Pumpenanschluss mit Potentialausgleich
Für den Potentialausgleich gemäß EN 60079-14 ist an den
Tauchmotorpumpen eine Erdungsleitung von mindestens
4mm2 vorzunehmen. Diese wird zwischen der Erdungs-
schraube und der an der Klemme vorhandenen Schrauben-
sicherung nicht selbstlösend geführt.
Hierfür wie folgt vorgehen:
Vor Anschließen der Pumpe prüfen, ob der Motorschutz-
schalter des Schaltgerätes für die Stromaufnahme der
Pumpe(n) (siehe Typenschild) geeignet ist.
ATEX-Pumpen dieser Anlage können über ein 6 oder 9-
adriges Kabel verfügen. Für 9-adrige Kabel ist eine Dop-
pelbelegung der Phasen im Schaltgerät vorgesehen.
DE
010-532_07 Einbau- und Betriebsanleitung 9 / 204

DE
Grün-gelbes Erdungskabel von Pumpe zu Schaltgerät
führen und via separater Kabelverschraubung (beilie-
gend) in das Schaltgerät hineinführen.
Motorschutzschalter auf den Nennstrom der Pumpe ein-
stellen (siehe Typenschild der Pumpe).
4.3 Netzleitung 400V anschließen
► Netzleitung durch linke Kabeldurchführung bis an die
Anschlussklemmen und den Hauptschalter verlegen.
► Anschlüsse gemäß dem Anschlussplan (im Gehäusede-
ckel des Schaltgerätes) herstellen.
► Kabelverschraubung per Hand anziehen.

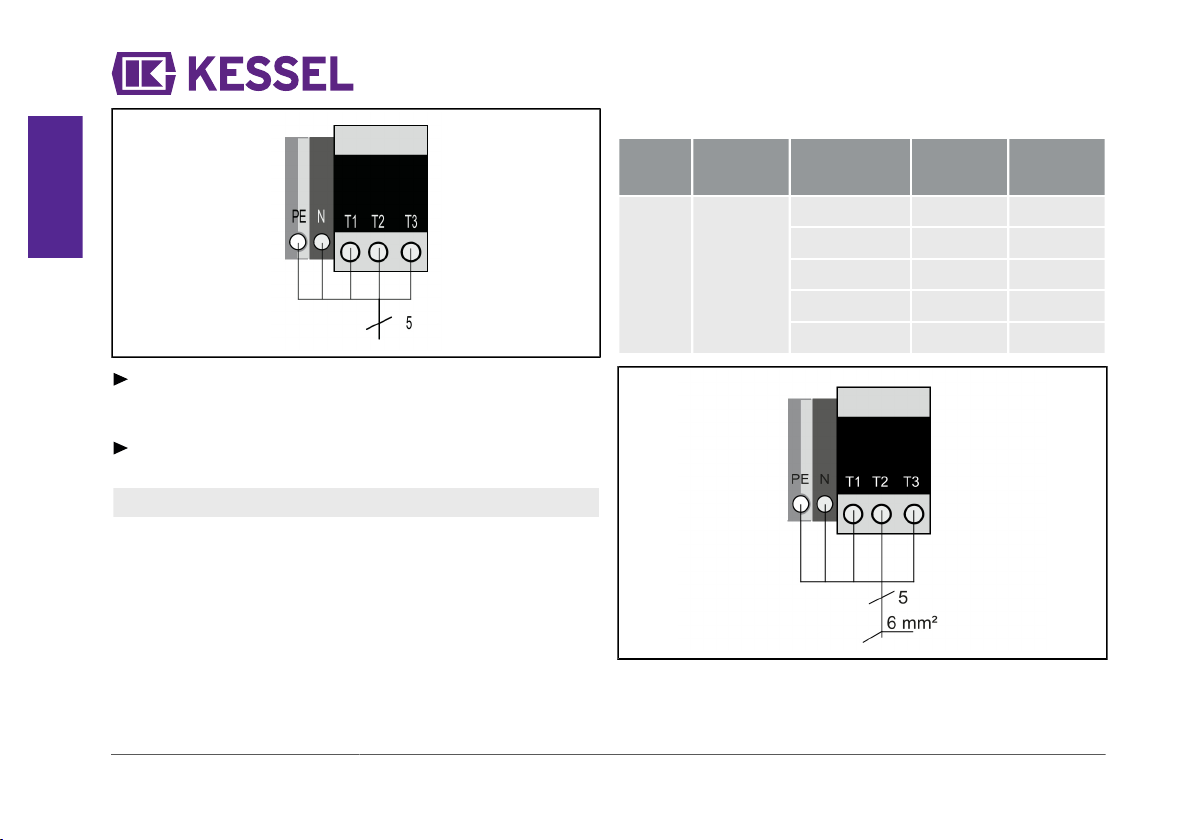

Anschlussübersicht Netzleitung
Quelle Anschluss
Kabel
Leitungsart Kennung Anschluss
-bez.
Schutzleiter Gelb-grün PE
Neutralleiter Blau N
Phase L1 T1
Phase L2 T2
Netz 5-adrig
Phase L3 T3
10 / 204 Einbau- und Betriebsanleitung 010-532_07

4.4 Pumpe(n) anschließen
Vor Anschließen der Pumpe prüfen, ob Motorschutzschal-
ter des Schaltgerätes für die Stromaufnahme der Pum-
pe(n) (siehe Typenschild) geeignet ist.
Ggf. Motorschutzschalter auf den Nennstrom der Pumpe
einstellen (siehe Typenschild der Pumpe).
Anschlusskabel durch die Kabeldurchführunge(n) zie-
hen und analog zur Kabelverschraubung der Netzleitung
anziehen.
Anschlüsse gemäß Anschlussplan herstellen.
Das Schaltgerät ist mit einem Klemmenblock ausgestattet.
Die Klemmenpaare für den Thermonkontakt (TF 1 und TF 2)
teilen sich eine gemeinsame, mittige Klemme.
Platinenanschlüsse für die Pumpe(n)
1-3: Phasen
4-5: Wicklungstemperatur-Schalter
5-6: Temperaturüberwachung*
7 PE: Schutzleiter
*TF1: Anschluss Temperaturüberwachung selbstrücksetzend
*TF2: Anschluss Temperaturüberwachung NICHT selbst-
rücksetzend
Für Pumpen mit nur einer Temperaturüberwachung,
Klemme der nicht vorhandenen Überwachungsart brü-
cken. ATEX-Bestimmungen beachten!
DE
010-532_07 Einbau- und Betriebsanleitung 11 / 204

DE
4.5 Sensorik und Steuerung anschließen
Eine Anschlussübersicht der Platine finden Sie am Ende die-
ses Kapitels.
4.5.1 Sensoren ohne ATEX-Anforderung

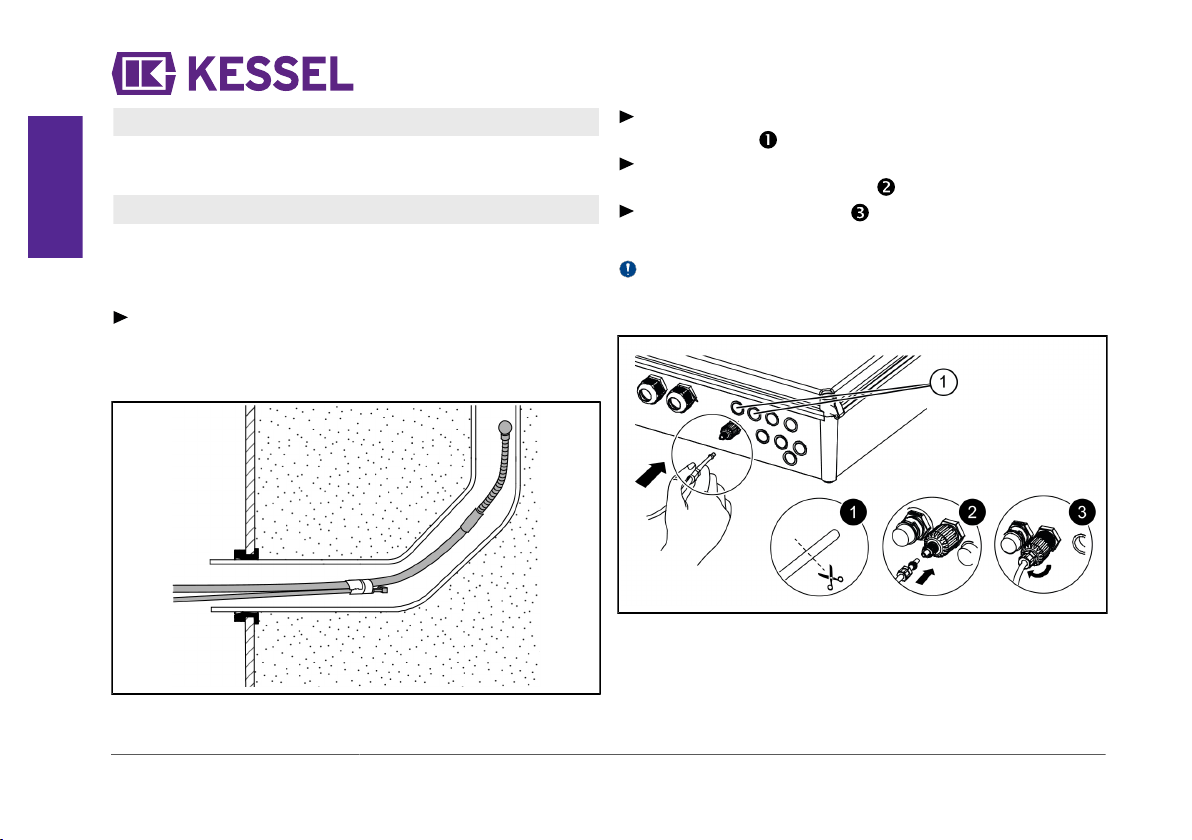

Drucksensor
Soll ein Drucksensor zur Ermittlung des Füllstandes verwen-
det werden, diesen wie folgt anschließen.
Druckschlauch unter Zuhilfenahme einer Einzugsspi-
rale durch das Kabelleerrohr hindurchführen, dazu das
Schlauchende mit Verschlusskappe an der Einzugsspirale
befestigen.
Druckschlauchende mit Verschlusskappe passgenau
abschneiden.
Druckschlauch auf den Anschlussnippel des Drucklei-
tungsanschlusses schieben.
Klemmmutter festziehen.
✓Druckschlauch stetig steigend verlegen.
Bei Längen über 10 m oder Gegengefälle des Druck-
schlauches, Kompressor-Set zur Lufteinperlung (Art. Nr.
28048) verwenden.
12 / 204 Einbau- und Betriebsanleitung 010-532_07

4.5.1.1 Schwimmerschalter ohne ATEX anschließen
Einzelner Schwimmerschalter (Mono)
Sollen Schwimmerschalter zur Ermittlung des Füllstandes
verwendet werden, prüfen, ob eine Mono- oder Duo-Anlage
vorliegt und entsprechend anschließen.
Abb. 1: Schwimmerschalter Mono
Die Leitungsenden der Schwimmerschalter an Klemmen
(siehe "Abb. 1: Schwimmerschalter Mono") anschließen.
Mehrere Schwimmerschalter (Duo)
Abb. 2: Schwimmerschalter Duo
Die Leitungsenden der Schwimmerschalter an Klemmen
(siehe "Abb. 2: Schwimmerschalter Duo") anschließen.
Pegelsonde Mono/Duo (nicht-ATEX)
Die Leitungsenden der Pegelsonde an Klemmen (siehe
"Abb. 3: Pegelsonde anschließen" anschließen). Das
Anschließen von Pegelsonden ist für Mono- und Duo-Anla-
gen gleich.
Beim Verlängern der Anschlussleitung der Pegelsonde
KESSEL-Klemmdose (Art. Nr. 28799) verwenden.
Aderfarbe Bez. auf Platine Klemmenfarbe
Rot Ein/EIN1 weiß
Schwarz Ein/Ein1 blau
DE
010-532_07 Einbau- und Betriebsanleitung 13 / 204

DE
Beim Verlängern der Anschlussleitung der Pegelsonde
KESSEL-Klemmdose (Art. Nr. 28799) verwenden.

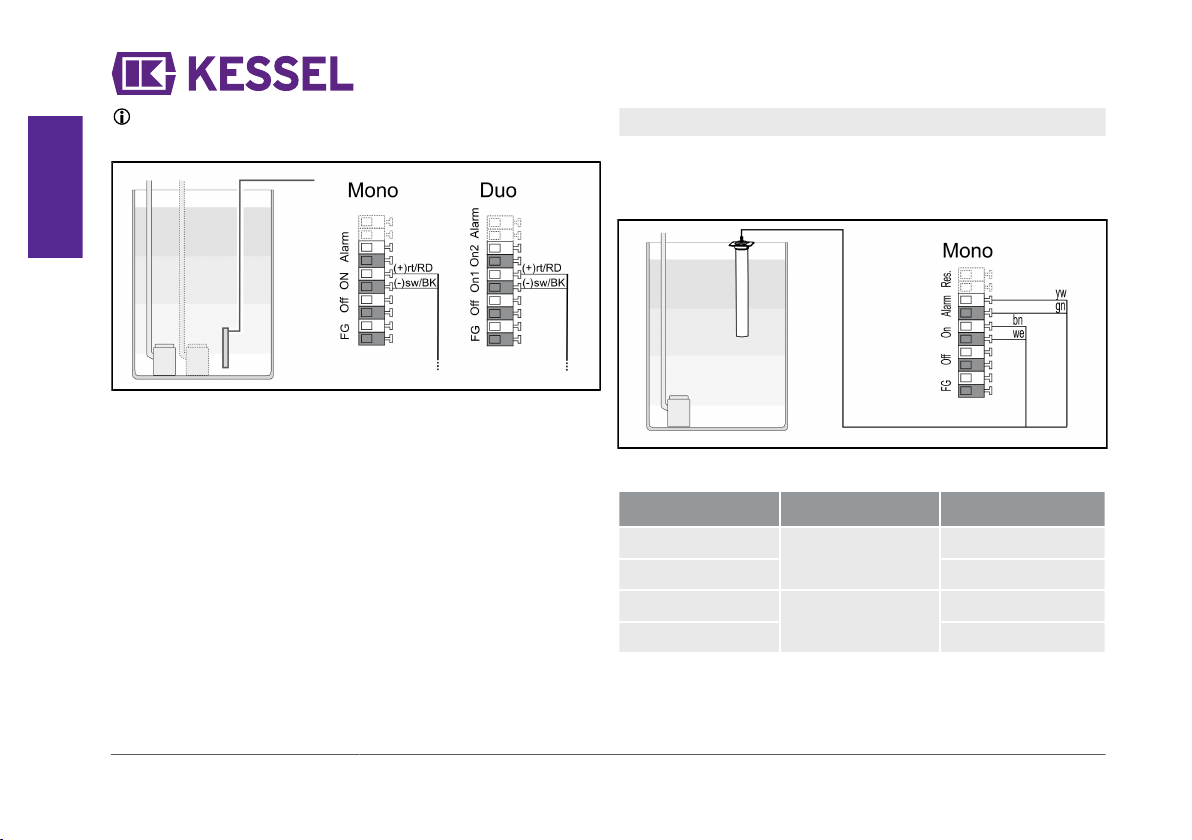

Abb. 3: Pegelsonde anschließen
4.5.1.2 Membrandruckschalter anschließen
Membrandruckschalter Mono-Anlagen
Die Leitungsenden der Membrandruckschalter an Klemmen
(siehe "Abb. 4: Membrandruckschalter Mono") anschließen.
Abb. 4: Membrandruckschalter Mono
Aderfarbe Bez. auf Platine Klemmenfarbe
gelb weiß
grün Alarm blau
braun weiß
weiß EIN blau
14 / 204 Einbau- und Betriebsanleitung 010-532_07

Membrandruckschalter Duo-Anlagen
Abb. 5: Membrandruckschalter Duo
Die Leitungsenden der Membrandruckschalter an Klemmen
(siehe "Abb. 5: Membrandruckschalter Duo") anschließen.
Aderfarbe Bez. auf Platine Klemmenfarbe
rosa weiß
grau Alarm blau
gelb weiß
grün Ein2 blau
braun weiß
weiß Ein1 blau
4.5.2 ATEX-Sensoren montieren
4.5.2.1 ATEX-Schwimmerschalter anschließen
Abb. 6: Schwimmerschalter Mono ATEX
Die Leitungsenden der Schwimmerschalter an Klemmen
der Zenerbarriere (siehe "Abb. 6: Schwimmerschalter Mono
ATEX") anschließen.
DE
010-532_07 Einbau- und Betriebsanleitung 15 / 204

DE
Abb. 7: Schwimmerschalter Duo ATEX
Die Leitungsenden der Schwimmerschalter an Klemmen
der Zenerbarriere (siehe "Abb. 7: Schwimmerschalter Duo
ATEX") anschließen.
Pegelsonde Mono/Duo ATEX
Die Leitungsenden der Pegelsonde an den Klemmen (siehe
"Abb. 8: Pegelsonde ATEX") anschließen. Das Anschließen
von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
WARNUNG
Nur Pegelsonden, die die ATEX-Anforderung erfül-
len, an die Zenerbarriere anschließen.
Abb. 8: Pegelsonde ATEX
Aderfarbe Bezeichnung Umrüstung
Schwimmer zu
Pegelsonde
Rot (plus) 3 7
Schwarz (minus) 4 8
Gelb-grün
(Pot.Ausgleich)
PE PE
Beim Verlängern der Anschlussleitung der Pegelsonde
KESSEL-Klemmdose (Art. Nr. 28799) verwenden.
4.6 Weitere Anschlussmöglichkeiten
GSM-Modem TeleControl
16 / 204 Einbau- und Betriebsanleitung 010-532_07

Das TeleControl Modem (Art. Nr. 28792) entsprechend der
zugehörigen Montageanleitung 434-033 montieren.
USB-Anschluss herausführen
Damit der USB-Anschluss auf der Platine ohne ein Öffnen
des Gehäuses zugänglich wird, kann eine USB-Gehäuse-
buchse mit Kabel und Stecker zum Einbau in das Gehäuse
des Schaltgerätes bei KESSEL bestellt werden (Art. Nr.
28785).
Diverses Zubehör - Comfort Schaltgeräte
Fernsignalgeber Art. Nr. 20162
Warnleuchte Art. Nr. 97715
DE
010-532_07 Einbau- und Betriebsanleitung 17 / 204

DE
4.7 Anschlusspläne
Aqualift Comfort Mono
18 / 204 Einbau- und Betriebsanleitung 010-532_07

Aqualift Comfort Duo
Falls die vorliegende Schaltgerätekonfiguration abweicht, aber Bedarf für einen Potentialausgleich besteht, entsprechend
des Anschlussplans im Schaltgerät nachrüsten.
DE
010-532_07 Einbau- und Betriebsanleitung 19 / 204

DE
5 Erstinbetriebnahme
5.1 Ein- und Ausschalten
Batterie anschließen
Stecker (2) der Batterie(n) anschließen.
5.1.1 Netzspannung herstellen
Netzspannung herstellen (400V Schaltgeräte)
Netzleitung an Stromnetz anschließen.
Hauptschalter (1) in Position ON bringen.
✓Initialisierung startet selbsttätig.
Gerät prüft elektrische Bauteile.
Spannungsprüfung der Notstrom-Batterien.
Menüpunkt |3.10. Sprache| wird angezeigt.
Einschalten
Hauptschalter (1) in Position ON drehen. Nach erfolgreichem
Systemtest erscheint im Display |0 Systeminfo| und die
grüne LED signalisiert Betriebsbereitschaft.
Wird im Display nicht die Initialisierung ( |3.10. Spra-
che|) angeboten, wurde das Schaltgerät bereits initialisiert.
In diesem Fall sind die eingestellten Parameter zu über-
prüfen, oder die Werkseinstellungen herzustellen (|3.11
Rücksetzen|). Nach dem Rücksetzen zu den Werksein-
stellungen startet selbsttätig die Initialisierung des Schaltge-
räts.
Bitte beachten Sie, dass der Zähler für das Wartungsinter-
vall beim Rücksetzen auf Werkseinstellungen nicht verändert
wird.
5.2 Initialisierung durchführen
Bei der Initialisierung werden folgende Eingaben erwartet:
■|Sprache|
■|Datum / Uhrzeit|
■|Produkttyp|
■|Anlagenvariante|
20 / 204 Einbau- und Betriebsanleitung 010-532_07
