Kessel Comfort PLUS Quick start guide

Control Unit
Comfort PLUS
D Originalbetriebsanleitung 2
GB Original operation manual 37
CN 安装及使用说明书 72
02/2018 010-700-01

Einbau- und Bedienungsanleitung2
Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die Entwässerungs-
technik bietet KESSEL ganzheitliche Systemlösungen und kundenorientierten
Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent
auf Nachhaltigkeit - nicht nur bei der Herstellung unserer Produkte, sondern
auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass
Sie und ihr Eigentum dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen gerne unsere
qualifizierten Servicepartner vor Ort weiter. Ihren Ansprechpartner
finden Sie unter: www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst mit Dienst-
leistungen wie Inbetriebnahme, Wartung oder Generalinspektion in
der gesamten DACH-Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung finden Sie unter:
http://www.kessel.de/service/kundenservice.html
Einbau und Bedienungsanleitung
Schaltgerät Comfort PLUS
010-700-01
Inhalt
1. Hinweise zu dieser Anleitung 3
2. Sicherheit 3
3. Technische Daten 8
4. Montage 9
5. Erstinbetriebnahme, Initialisierung 18
6. Wartung 21
7. Übersicht Konfigurationsmenü 27

Einbau- und Betriebsanleitung 3010-700_01
1. Hinweise zu dieser Anleitung
Folgende Darstellungkonventionen erleichtern die Orientierung:
Darstellung Erläuterung
[1] siehe Abbildung 1
(5) Positionsnummer 5 von nebenstehender
Abbildung
➊➋➌➍➎➏➐➑➒➓
Handlungsschritt in Abbildung
Prüfen ob Handsteuerung aktiviert
wurde. Handlungsvoraussetzung
OK betätigen. Handlungsschritt
Anlage ist betriebsbereit. Handlungsergebnis
➲Kap „2. Sicherheit“ Querverweis auf Kapitel 2
|Wartungsintervall
denieren| Bildschirmtext
Fettdruck besonders wichtige oder
sicherheitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation (z. B. gilt nur
für ATEX-Variante)
L
Technische Hinweise, die besonders
beachtet werden müssen.
2. Sicherheit

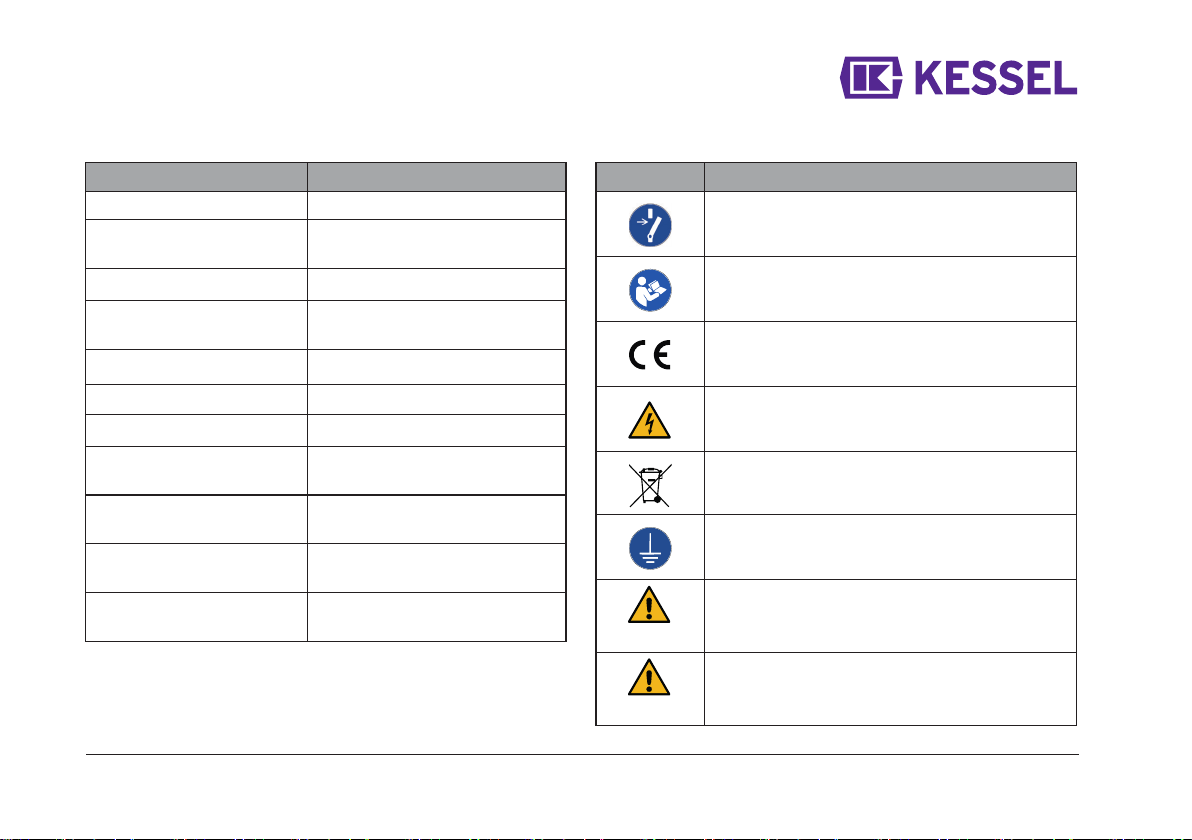

Folgende Symbole werden verwendet:
Zeichen Bedeutung
Gerät freischalten!
Gebrauchsanweisung beachten
CE-Kennzeichnung
Warnung Elektrizität
WEEE-Symbol, Produkt unterliegt RoHS-Richtlinie
vor Benutzung erden
WARNUNG
Warnt vor einer Gefährdung von Personen. Eine Missachtung
dieses Hinweises kann schwerste Verletzungen oder Tod zur Folge
haben.
VORSICHT
Warnt vor einer Gefährdung von Personen und Material.
Eine Missachtung dieses Hinweises kann schwere
Verletzungen und Materialschäden zur Folge haben.

Einbau- und Betriebsanleitung4 010-700_01
2.1 Personal/Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsver-
ordnung und die Gefahrstoverordnung oder nationale Entsprechungen. Der
Betreiber der Anlage ist dazu verpflichtet
▶ eine Gefährdungsbeurteilung zu erstellen,
▶ entsprechende Gefährdungszonen zu ermitteln und auszuweisen,
▶ Sicherheitsunterweisungen durchzuführen,
▶ gegen die Benutzung durch Unbefugte*zu sichern.
Person freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung, Inspektion,
Batterietausch
Sachkundiger,
(kennt, versteht Betriebsanweisung)
Entleerung, Reinigung
(innen), Funktionskontrolle,
Konfiguration des
Schaltgerätes
Fachkundiger,
(Fachhandwerker, nach Einbauanweisung
und Ausführungsnormen)
Einbau, Tausch, Wartung
von Komponenten,
Inbetriebnahme
Elektrofachkraft VDE 0105
(nach Vorschriften für elektr. Sicherheit)
Arbeiten an
elektrischer
Installation
* Bedienung und Montage darf nur durch Personen erfolgen die das 18. Lebensjahr vollendet haben.

Einbau- und Betriebsanleitung 5010-700_01
2.2 Allgemeine Sicherheitshinweise
Die Anleitungen der Anlage und Anlagenbestandteile sowie die Wartungs- und
Übergabeprotokolle sind an der Anlage verfügbar zu halten.
Anlage freischalten! Sicherstellen, dass Leitungen und
elektrische Komponenten während den Arbeiten von der
Spannungsversorgung getrennt sind.
WARNUNG! Spannungsführende Teile
Das Gehäuse des Schaltgeräts darf nur von einer Elektrofachkraft
geönet werden.
▶Die Tätigkeiten am Schaltgerät sind auf:
▶das Einschalten des Schützes und Anpassen des Motorschutzschalters,
▶den Tausch von Sicherung (F1) oder Batterien
▶das Anschließen nach Einbauanleitung und Anschlussplan beschränkt.
Alle darüber hinausgehenden Arbeiten dürfen lediglich durch den KESSEL-
Kundendienst oder einen Servicepartner der KESSEL AG durchgeführt werden.
Vorsicht beim Umgang mit elektrostatischen Komponenten
Vor dem Berühren der Komponenten auf der Platine,
Hutschiene berühren. Diese Maßnahme stellt sicher, dass evtl.
vorhandene elektrostatische Ladungen ausgeglichen werden,
indem Sie Ihren Körper „erden“.
2.3 ATEX/Explosionsschutz beachten
Das EX-Zeichen kennzeichnet Komponenten und Produkte welche
der ATEX-Anforderung (ATEX-Richtlinie 2014/34/EU) genügen.
Für explosionsgefährdete Zonen nur ATEX-Anlage(n) und
exgeschützte Komponenten verwenden. Bei
explosionsgefährdeten Zonen müssen gesonderte
Vorsichtsmaßnahmen getroen werden:
▶ATEX-Gefährdungsbeurteilung gemäß gültiger EU-Verordnung durchführen
und EX-Zonen definieren.
▶Prüfen ob Pumpe(n) und restliche Anlagen-Komponenten (inkl. Zubehör) für
die ATEX-Verwendung vorgesehen sind und den Anforderung der definierten
Zone genügen.
▶Prüfen ob das Schaltgerät zur gemeinsamen Verwendung mit den
eingesetzten Pumpen vorgesehen ist und als ATEX-Variante ausgeführt ist.
Im Zweifelsfall den Normausweis und technische Spezifikationen ( ➲ Kap.
„2.5.1 Zusätzliche Angaben zur ATEX-Ausführung“) prüfen.

Einbau- und Betriebsanleitung6 010-700_01
2.4 Bestimmungsgemäße Verwendung
Das Schaltgerät Comfort Plus stellt die Steuerung einer Hebeanlage oder Pumpsta-
tion für Abwasser dar.

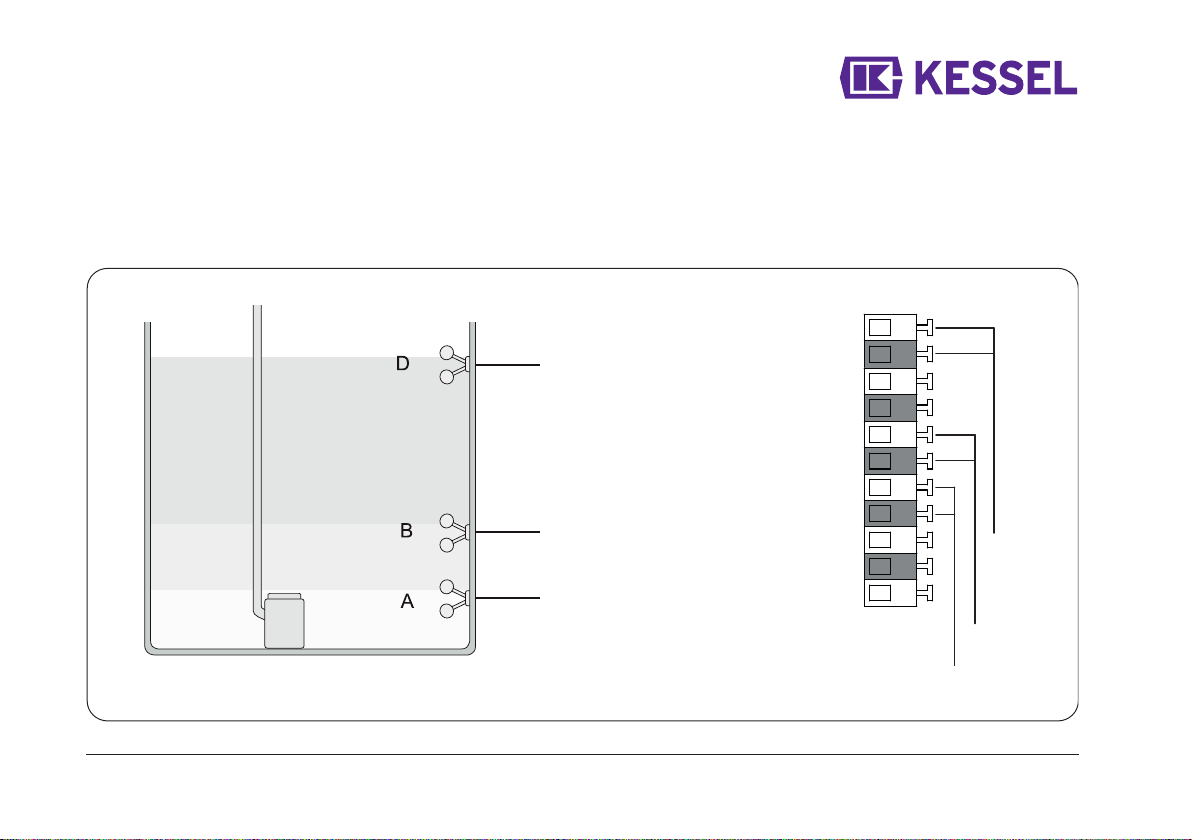

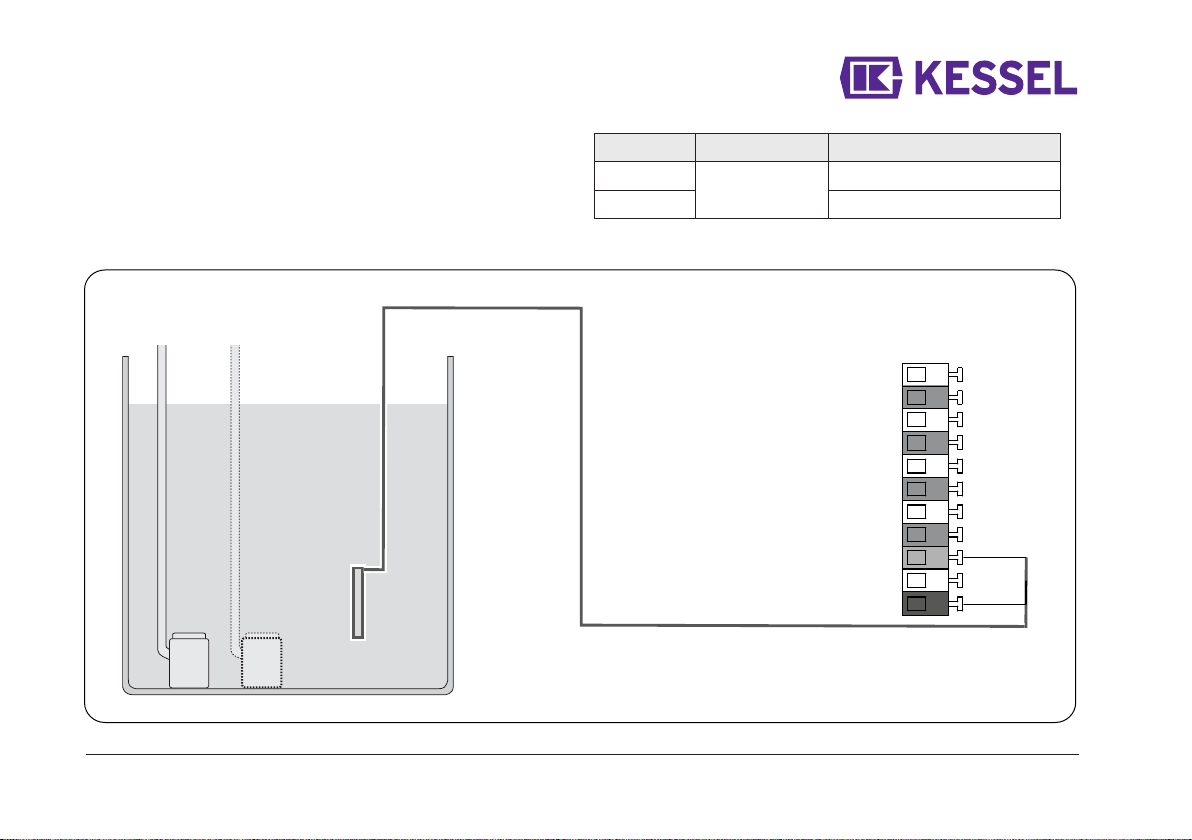

Als Niveauerfassung können Sonden, Schwimmerschalter oder Drucksensoren
verwendet werden. Ist das Schaltniveau erreicht, wird das Abpumpen aktiviert. Ist
das Niveau entsprechend abgesunken, wird das Abpumpen selbsttätig beendet.
Für bestimmte Pumpen ist ggfs. ein Einstellen des Motorschutzschalters erforder-
lich (
➲ Kap.„4.2 Abwasserpumpe(n) anschließen“).
Das Schaltgerät selbst ist NICHT für den Einbau in einer EX-Zone
vorgesehen!
Alle nicht durch eine ausdrückliche und schriftliche Freigabe des Herstellers
erfolgten Um- oder Anbauten, Verwendungen von nicht originalen Ersatzteilen und
Reparaturen durch nicht durch den Hersteller autorisierten Betriebe oder Personen
führen zum Verlust der Gewährleistung.
2.5 Produktbeschreibung
Das Schaltgerät wird zur automatischen Steuerung verschiedener Pump- und He-
beanlagen (Pumpstation) verwendet. Je nach Ausführung erfolgt die Stromversor-
gung mit 230V (Schukostecker) oder 400V (Festanschluss). Es ist mit unterschiedli-
chen Schaltleistungen (A) erhältlich.
Abb. [1]
Funktionskomponenten
(1) Hauptschalter
(2) Display und Bedienfeld
(3) Typenschild
(4) Kabeldurchführungen, Anschlüsse
2
43
1

Einbau- und Betriebsanleitung 7010-700_01
2.5.1 Zusätzliche Angaben zur ATEX-Ausführung
Die Anforderungen der Normen EN 50014 + A1-A2,
EN 50020:2002 werden erfüllt.
Zulässige Luftfeuchtigkeit 10 bis 80%, nicht kondensierend
Maximale Betriebshöhe 2000 m über NN
Maximale Leistungsaufnahme 11 VA Mono- / 15 VA Duo-Anlagen
(Klemmen N, L1, L2, L3, PE) Drehstrom 230 V (AC) / 50 Hz +- 10% zur Versorgung
der Elektronik
Eingangsstromkreise
(Klemmen TF1a, TF2a, TF1b, TF2b) Thermoeingänge Un = 230V
Ausgangsstromkreis Potentialfreier Kontakt U = 42 V ac dc /0,5 A
Leistungsschütze Schaltkontakte U = 400V +-10% <=4kW
(P2), 50Hz
Bedienungselem. Stromkreis passiv (Schalter und Taster)
Das Schaltgerät ist außerhalb des explosionsgefährdeten Bereichs zu betreiben. Die
dafür notwendige Klassifizierung: Gruppe II, Kategorie (1)G, zugehöriges Betriebs-
mittel für Gasatmosphäre.
Technische Spezifikation (Einzelbarriere)
Niveaustromkreis in Zündschutzart Eigensicherheit Ex ia IIC
Klemmen

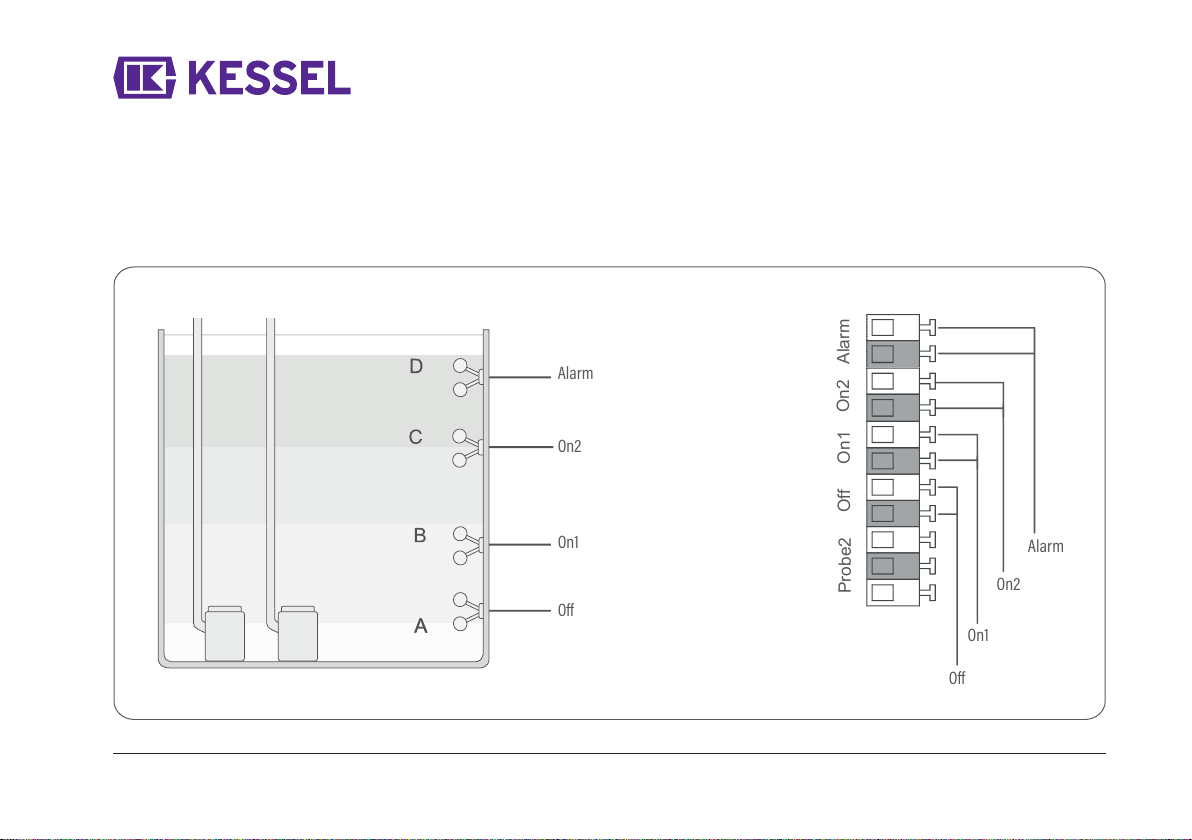

Schwimmerschalter: AUS, EIN1, EIN2, ALARM
Klemmen Pegelsonde: Probe 2 bk + bl
Höchstwerte*:
Uo 28 V
Io 93 mA
Ro 300 Ω
Po 0,65 W
Co 0,083 µF
Lo 16 mH
Lo/Ro 106 µH/Ω
*Zenerbarriere MTL 7787+
EU-Baumusterprüfbescheinigung der Zenerbarrieren
Normkennzeichnung
II (1) GD [Ex ia Ga] IIC [Ex ia Da] IIIC (-20°C ≤ T
a
≥ 60°C)
II (1) GD [Ex ia Ga] IIC

Einbau- und Betriebsanleitung8 010-700_01
3. Technische Daten
Comfort Plus 230 V Comfort Plus 400V
Maximale Leistung am Schaltausgang
(bei cos Phi = 1) 1,4 2,3 1,5 4,3 6,9
Nennstrombereich* A 4,0 - 6,3 A 6,3 - 10 A 2,5 - 4,0 A 4,0 - 6,3 A 6,3 - 10 A
Gewicht 4,0 kg 3,8 kg
Abmessungen (LxBxT), mm 380 x 280 x 130
Betriebsspannung 230 V; 50 Hz 400 V AC / 50Hz
Leistung, Standby 5W
Potentialfreier Kontakt max. 42 V DC / 0,5 A
Batterie 2 x 9V 6LR614
Einsatztemperatur 0 - 40 °C
Schutzart IP 54
Schutzklasse I
Anschlusstyp Schuko/Schaltgerät Direktanschluss
Erforderliche Sicherung Mono, A C 16 C 16 C 16 C 20
Erforderliche Sicherung Duo*, A C 16 C 20 C 32
RCD 30 mA
Schutzklasse I
* Duo-Anlagen verfügen über zwei Pumpen mit identischen technischen Daten. Die jeweiligen Schaltgeräte sind in verschiedenen Leistungsstufen (des Motor-
schutzschalters) verfügbar.

Einbau- und Betriebsanleitung 9010-700_01
4. Montage
Sicherheitshinweise aus Kapitel 2 beachten.
Ein Übersichtsplan zu den Anschlussmöglichkeiten der Platine befindet sich am
Ende des Dokuments.

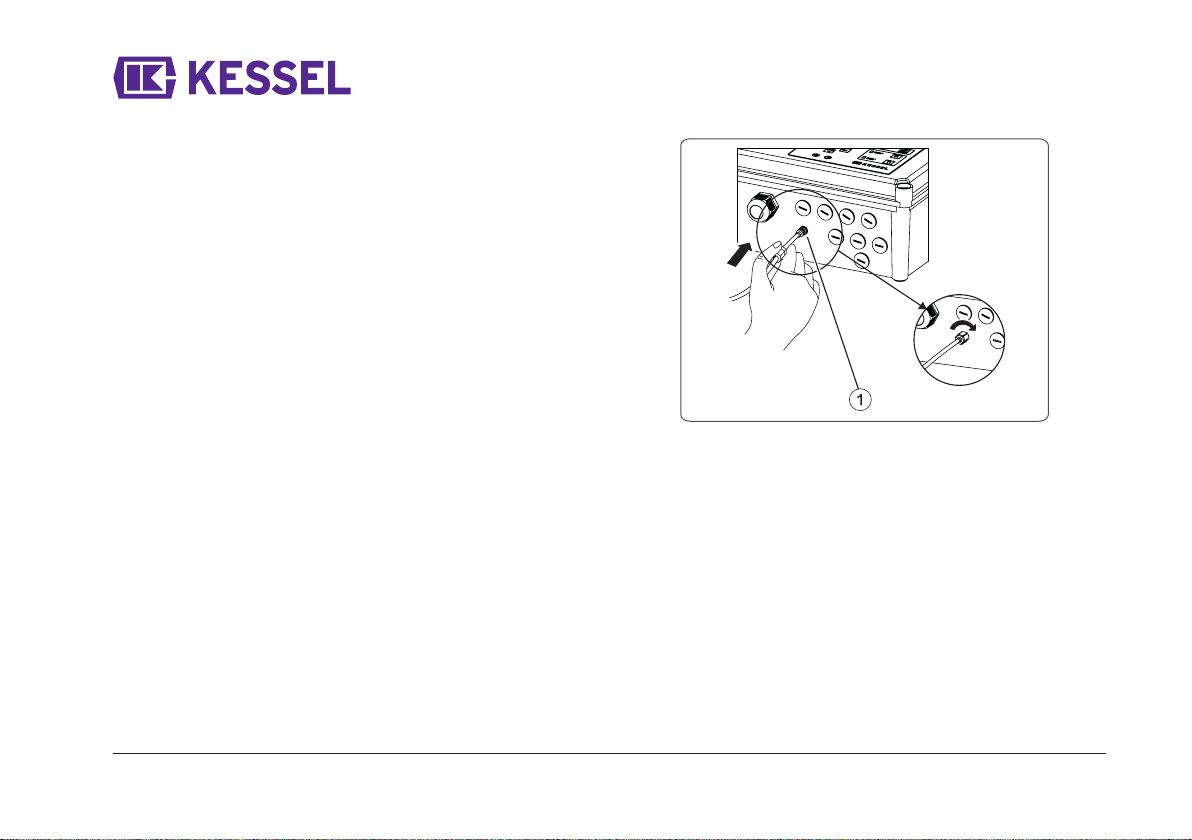

Anzugsstärke der„Abb. [2] Drehmoment für Kabeldurchführungs-Anschlüsse“.
4.1 Schaltgerät montieren
LDas Schaltgerät kann nur geöffnet werden, wenn sich der Hauptschalter„Abb.
[1]“ auf Seite 6<?>) in Position OFF befindet.
• Schrauben für Gehäusedeckel lösen und Gehäusedeckel aufklappen.
• Gehäuse am vorgesehenen Ort montieren, dazu alle vier Befestigungsmöglichkei-
ten in den Ecken verwenden.
•
Umgebungsbedingungen beachten. Im Lieferumfang ist eine Bohrschablone
enthalten.
Anlage freischalten! Sicherstellen, dass Leitungen und elektrische
Komponenten während den Arbeiten von der Spannungsversorgung
getrennt sind.
Abb. [2] Drehmoment für Kabeldurchführungs-Anschlüsse
19mm 15mm
A
(230V)
B B B
B
19mm
A(230V)
11
2 2
4mm ≈ 3Nm 1-2mm ≈
1Nm
33

Einbau- und Betriebsanleitung10 010-700_01
Netzleitung 400V anschließen ( ➲„Abb. [3]“)
• Anschlusskabel durch die Gehäusedurchführungen bis an die Anschluss-
klemmen und Hauptschalter verlegen.
• Anschlüsse gemäß dem Anschlussplan (im Gehäusedeckel des Schalt-
gerätes) herstellen.
• Kabelverschraubung anziehen, damit Abdichtung gewährleistet ist.
Netzleitung 230V
• Schaltgeräte sind steckerfertig
Schaltgerät Redundanzklappe installieren (Option)
Bei Verwendung mit Pumpfix/Ecolift XL in der Variante mit zwei motorischen
Klappen, Redundanzverbindung gemäß de r Anleitung des Redundanzschaltge-
rätes am Klemmenblock „LIN-BUS“ anschließen.
Abb. [3]
Anschlussübersicht Netzleitung 400V
Quelle Anschluss-Kabel Leitungsart Kennung Anschluss-bez.
Netz 5-polig
Schutzleiter Gelbgrün PE
Neutralleiter Blau N
Phase L1 T1
Phase L2 T2
Phase L3 T3
5
PE N T1 T2 T3

Einbau- und Betriebsanleitung 11010-700_01
4.2 Abwasserpumpe(n) anschließen
1Vor Anschließen der Pumpe prüfen ob Motorschutzschalter des Schalt-
gerätes für die Stromaufnahme der Pumpe(n) (siehe Typenschild) geeignet ist.
▶ Motorschutzschalter auf den Nennstrom der Pumpe einstellen (siehe Typen-
schild der Pumpe)
▶ Anschlusskabel durch die Gehäusedurchführunge(n) ziehen und analog zur
Verschraubung der Netzleitung anziehen.
▶ Anschlüsse gemäß dem Anschlussplan herstellen.
LPumpen dieser Anlage können jeweils über ein 3, 6, oder 9-adriges Kabel
verfügen. 3-adrige Kabel sind für die 230 V Variante, deren Pumpe(n) kann/können
mittels Phönix-kontaktstecker außen an der Unterseite des Schaltgerätes ange-
schlossen werden. Diese Variante wird deshalb in diesem Abschnitt nicht weiter
erläutert. Für 9-adrige Kabel ist eine Doppelbelegung der Phasen in der Abwasser-
pumpe ( ➲„Abb. [4]“ ) vorgesehen.
Platinenanschlüsse für die Abwasserpumpe
1-3(1-6*) Phasen
4-5(7-8*) Temperaturüberwachung** TF1 und TF2
PE (Schutzleiter)
TF1: Anschluss Temperaturüberwachung selbstrücksetzend
TF2: Anschluss Temperaturüberwachung NICHT selbstrücksetzend
* Nur 9-adrige Variante
** Anlagen welche der ATEX-Anforderung genügen sollen, müssen am Klemmenblock
TF2 angeschlossen werden.
U1
V1
V2*
W2*
U2*
W1
T1 T2
6(9*)
T1 T3
45
TF1**
ATEX:
ATEX:
TF2**
TF1**
Abb. [4]

Einbau- und Betriebsanleitung12 010-700_01
4.3 Niveauerfassung anschließen
Eine Anschlussübersicht der Platine finden Sie am Ende dieses Dokumentes.
Drucksensor (Option)
Soll ein Drucksensor zur Ermittlung des Füllstandes verwendet werden, diesen wie
folgt anschließen.
Verschlusskappe abziehen. Luftschlauch des Drucksensors auf den Anschluss-
nippel des Druckleitungsanschlusses (1) schieben und mit der Klemmmutter
befestigen. Luftschlauch stetig steigend verlegen.
Bei Längen über 10 m oder Gegengefälle des Luftschlauches, Kompressor-Set zur
Lufteinperlung verwenden (siehe KESSEL-Zubehör).
Abb. [5]

Einbau- und Betriebsanleitung 13010-700_01
Schwimmerschalter
Sollen Schwimmerschalter zur Ermittlung des Füllstandes verwendet werden, Dicht-
stöpsel herausziehen und M16-Kabelverschraubung einstecken und mit Gegenmutter
befestigen. Anschließend Kabel durchziehen und Abdeckung befestigen.
Schwimmerschalter Mono (nicht-ATEX)
Die Leitungsenden der Schwimmerschalter am abgebildeten Klemmen anschließen.
ALARM
ON
OFF
Probe2 On1 On2
Off Alarm
Alarm
On
O
A = Pumpe ausgeschaltet (O)
B = Pumpe einschalten (On)
D = Alarm
Abb. [6]

Einbau- und Betriebsanleitung14 010-700_01
Schwimmerschalter Duo (nicht-ATEX)
Die Leitungsenden der Schwimmerschalter gemäß„Abb. [7]“ anschließen.
Alarm
On1
O
On2
Probe2 On1 On2
Off Alarm
Alarm
On1
O
On2
A = Pumpe ausgeschaltet (O)
B = Pumpe 1 einschalten (On1)
Abb. [7]
C = Pumpe 2 einschalten (On2)
D = Alarm

Einbau- und Betriebsanleitung 15010-700_01
Pegelsonden anschließen
Pegelsonde Mono/Duo (nicht-ATEX)
Die Leitungsenden der Pegelsonde an Klemmen„Abb. [8]“ anschließen.
Das Anschließen von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
Anschlussübersicht Pegelsonde
Aderfarbe Bez. auf Platine Klemmenfarbe
(-)Schwarz Probe2 blau
(+)Rot schwarz
Hinweis: Beim Verlängern der Anschlussleitung der Pegelsonde
KESSEL-Klemmdose (Art. Nr. 28799) verwenden.
Probe2 On1 On2
Off Alarm
Mono/Duo
(+)
sw/BK
(-)
rt/RD
Abb. [8]

Einbau- und Betriebsanleitung16 010-700_01
Pegelsonde Mono/Duo ATEX
Die Leitungsenden der ATEX-Pegelsonde an Zenerbarriere„Abb. [9]“
anschließen.
Das Anschließen von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
Abb. [9]
rt/RD
4
(-)
bl
3
bl
HAZ
(+) sw/BK
Anschlussübersicht Pegelsonde
Aderfarbe Bez. auf Zenerbarriere
Rot (plus) 3
Schwarz (minus) 4
Hinweis: Beim Verlängern der Anschlussleitung der Pegelsonde KESSEL-
Klemmdose (Art. Nr. 28799) verwenden.

Einbau- und Betriebsanleitung 17010-700_01
4.4 Motorklappenfunktion (optische Sonde)
Bei Verwendung mit Pumpfix/Ecolift XL muss die optische Sonde für die Motor-
klappe 1 am dunkelgrau codierten Phönixkontaktstecker an der Unterseite des
Schaltgerätes angeschlossen werden.
Falls vorhanden, muss die die Motorklappe 2 am Redundanzschaltgerät
nach der dem Redundanzschaltgerät beiliegenden Anleitung angeschlossen
werden.
4.5 USB-Anschluss herausführen (Option)
Damit der auf der Platine befindliche USB-Anschluss ohne ein Önen des Ge-
häuses zugängig wird, kann eine USB-Gehäusebuchse mit Kabel und Stecker
zum Einbau in das Gehäuse des Schaltgerätes bei KESSEL bestellt werden (Art.
Nr. 28785).
4.6 KESSEL TeleControl-Modem (Option)
Das KESSEL Tele-Control-Modem (Art. Nr. 28792) entsprechend der ihm beilie-
genden Montageanleitung montieren.
4.7 Weitere Anschlussmöglichkeiten
Externer Signalgeber - Alarm (Option)
- Kessel Zubehör (Art.Nr. 20162) (Anschluss ➲ Kap „6.3 Anschlussplan 400V“)
Potentialfreier Kontakt (Option)
- div. Zubehör z. B. Warnleuchte (Art.Nr. 97715)

Einbau- und Betriebsanleitung18 010-700_01
5. Erstinbetriebnahme, Initialisierung
Netzspannung herstellen (400V Schaltgeräte)
▶ Netzleitung an Stromnetz anschließen.
▶ Hauptschalter (1) in Position ON bringen
✓Intialisierung startet selbsttätig
• Gerät prüft elektrische Bauteile,
• Spannungsprüfung der Notstrom-Batterien.
• Menüpunkt |3.10. Sprache| wird angezeigt.
Netzspannung herstellen (230V Schaltgeräte)
▶ Schukostecker in die dafür vorgesehene Steckdose einstecken.
▶ Hauptschalter (1) in Position ON bringen
✓Intialisierung startet selbsttätig
• Gerät prüft elektrische Bauteile,
• Spannungsprüfung der Notstrom-Batterien.
• Menüpunkt |3.10. Sprache| wird angezeigt.
Ein-/Ausschalten
Analog zur Erstinbetriebnahme vorgehen. Hauptschalter (1) in Position I (ON/
OFF) drehen. Nach erfolgreichem Systemtest erscheint im Display |0 System-
info| und die grüne LED (3) signalisiert Betriebsbereitschaft.
Wird im Display nicht die Initialisierung ( |3.10. Sprache|) angeboten,
wurde das Schaltgerät bereits initialisiert. In diesem Fall sind die eingestellten
Parameter zu überprüfen oder die Werkseinstellungen herzustellten (|3.11
Rücksetzen|). Nach der Rücksetzung zu den Werkseinstellungen startet
selbsttätig die Initialisierung des Schaltgeräts. Bitte beachten Sie, dass der
Zähler für den Wartungsintervall beim Rücksetzen auf Werkseinstellungen nicht
verändert wird.
1 2 3
45
Abb. [10]
Störungsanzeigen
Meldung
ablesen
Ist ein Zustand aufgetreten, der eine Meldung auslöste (z.B. Fehler an
einer Pumpe, Abwasserpegel erreichte Alarm-Niveau) leuchtet die
Alarm-LED (5). Im Display wird ggf. eine Fehlermeldung im Klartext
ausgegeben.
Akkustischen
Alarm
ausschalten kurzes Drücken der Alarmtaste (4).
Alarm
quittieren Alarmtaste (4) 5 s drücken quittiert Meldung. Die Meldung verschwindet, Quittierung wird im Logbuch vermerkt.

Einbau- und Betriebsanleitung 19010-700_01
5.1 Initialisierung durchführen
Bei der Initialisierung werden folgende Eingaben erwartet:
• |Sprache|
• |Datum / Uhrzeit|
• |Produkttyp|
• |Anlagenvariante|
• |Leistungsgröße|
• |S1 / S3 Betrieb|
• |Wartungsintervall|
Sprache
▶ OK betätigen
▶ Landessprache mit den Pfeiltasten auswählen und mit OK bestätigen.
✓Menü |Datum/Uhrzeit| erscheint.
Datum / Uhrzeit
▶ Die jeweils blinkende Ziffer in Datum und Uhrzeit einstellen und mit OK
bestätigen.
✓Menü |Produkttyp| erscheint.
Produkttyp
▶ Auswählen zwischen Hybridhebeanlage, Hebeanlage oder Pumpstation
und mit OK bestätigen.
LAuswahl hat Auswirkung darauf welche Einstellmöglichkeiten verfügbar
sind.
✓Menü|Anlagenvariante| erscheint.
Abb. [11] Pos.Nr. Bedientasten
(1) nach oben blättern
(2) „OK“ - bestätigen
(3) nach unten blättern
(4) „ESC“ - zurück
4

Einbau- und Betriebsanleitung20 010-700_01
Anlagenvariante
▶ Auswählen zwischen den Produktvarianten. Die Produktvarianten sind in den
jeweiligen Herstellerunterlagen enthalten.
LAuswahl hat Auswirkung darauf welche Einstellmöglichkeiten verfügbar sind.
✓Menü|S1 / S3 Betrieb| erscheint.
S1 / S3 Betrieb
▶ Auswählen zwischen den Betriebsarten. Die Betriebsart ist in den jeweili-
gen Herstellerunterlagen enthalten. Nach der letzten Eingabe erscheint das
Menü|Wartungsintervall|.
Wartungsintervall
▶ Eingabe des normativ vorgegebenen Wartungsintervalles.
✓Initialisierung abgeschlossen, Schaltgerät ist betriebsbereit.
5.2 Funktionskontrolle
Funktionsprüfung gemäß der Einbau- und Wartung der Anlage und aller Zusatz-
komponenten durchführen.
